OPEL KARL 2019 Priručnik za vlasnika (in Croatian)

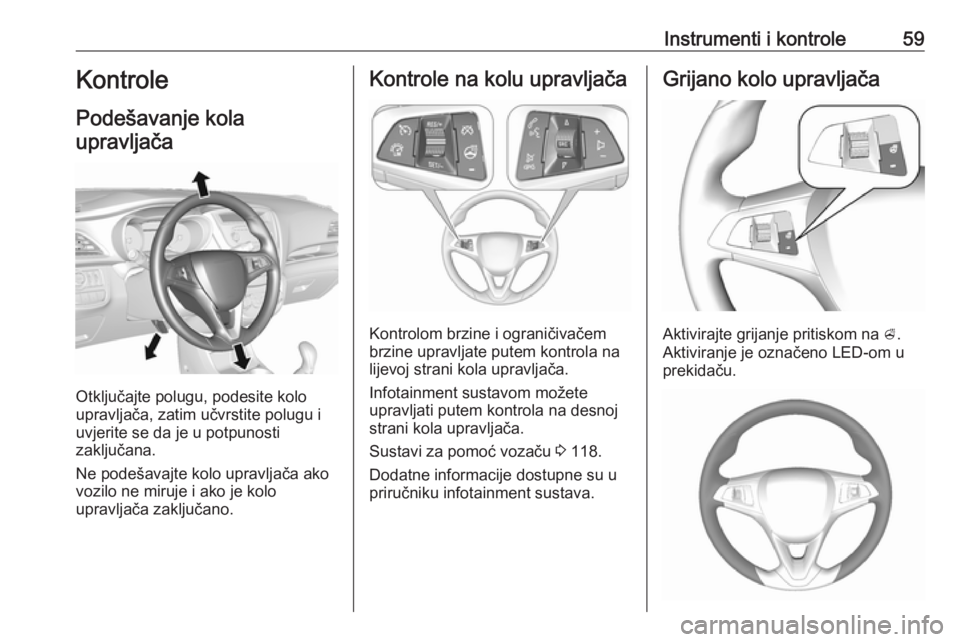

Instrumenti i kontrole59Kontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Kontrolom brzine i ograničivačem
brzine upravljate putem kontrola na
lijevoj strani kola upravljača.
Infotainment sustavom možete
upravljati putem kontrola na desnoj strani kola upravljača.
Sustavi za pomoć vozaču 3 118.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Grijano kolo upravljača
Aktivirajte grijanje pritiskom na A.
Aktiviranje je označeno LED-om u
prekidaču.

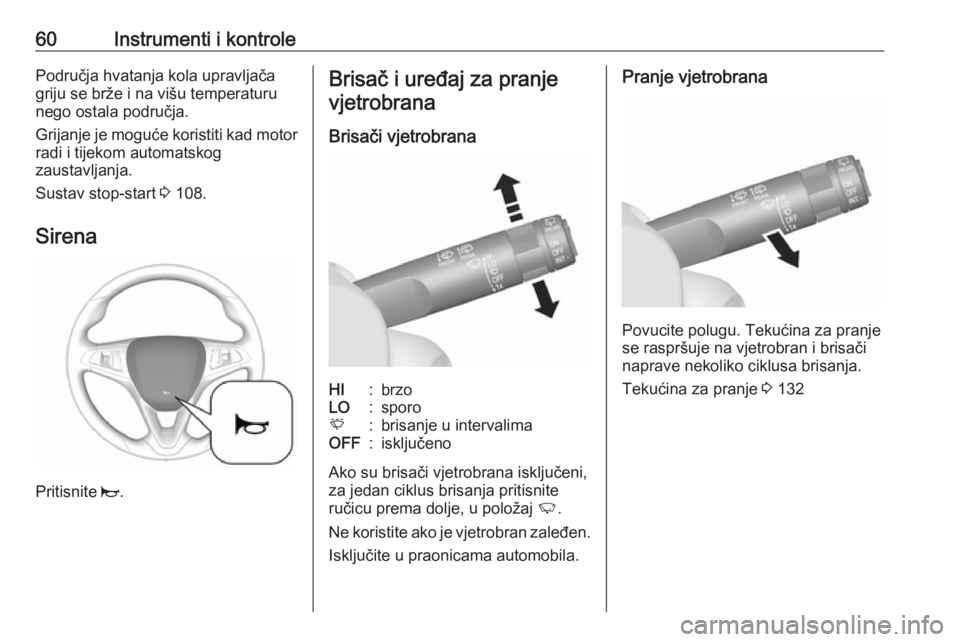

60Instrumenti i kontrolePodručja hvatanja kola upravljačagriju se brže i na višu temperaturu
nego ostala područja.
Grijanje je moguće koristiti kad motor
radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 108.
Sirena
Pritisnite j.
Brisač i uređaj za pranje
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoE:brisanje u intervalimaOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 2.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Pranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran i brisači
naprave nekoliko ciklusa brisanja.
Tekućina za pranje 3 132

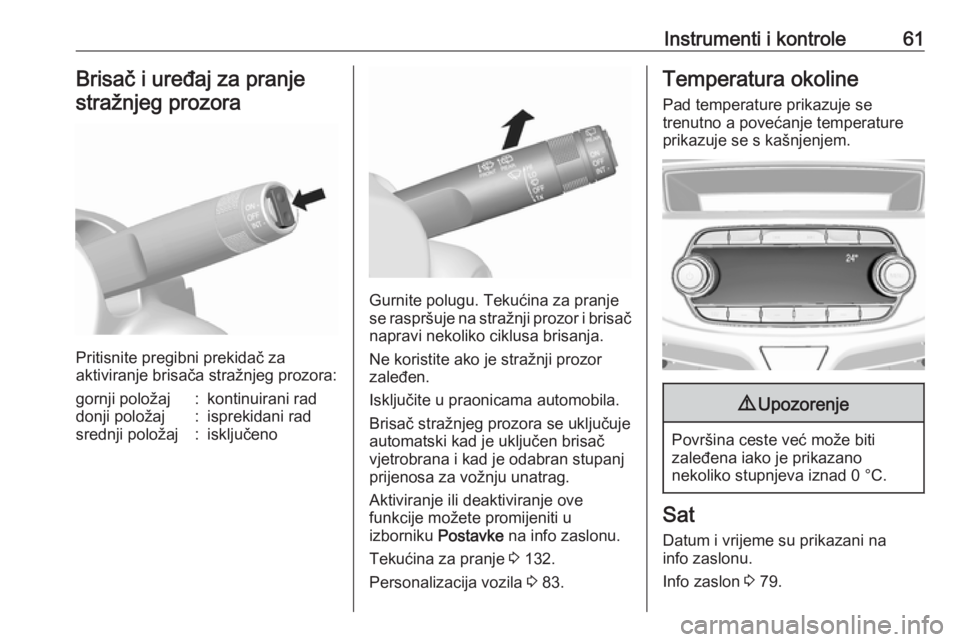

Instrumenti i kontrole61Brisač i uređaj za pranjestražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg prozora:
gornji položaj:kontinuirani raddonji položaj:isprekidani radsrednji položaj:isključeno
Gurnite polugu. Tekućina za pranje
se raspršuje na stražnji prozor i brisač napravi nekoliko ciklusa brisanja.
Ne koristite ako je stražnji prozor
zaleđen.
Isključite u praonicama automobila.
Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Aktiviranje ili deaktiviranje ove
funkcije možete promijeniti u
izborniku Postavke na info zaslonu.
Tekućina za pranje 3 132.
Personalizacija vozila 3 83.
Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature
prikazuje se s kašnjenjem.9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme su prikazani na
info zaslonu.
Info zaslon 3 79.

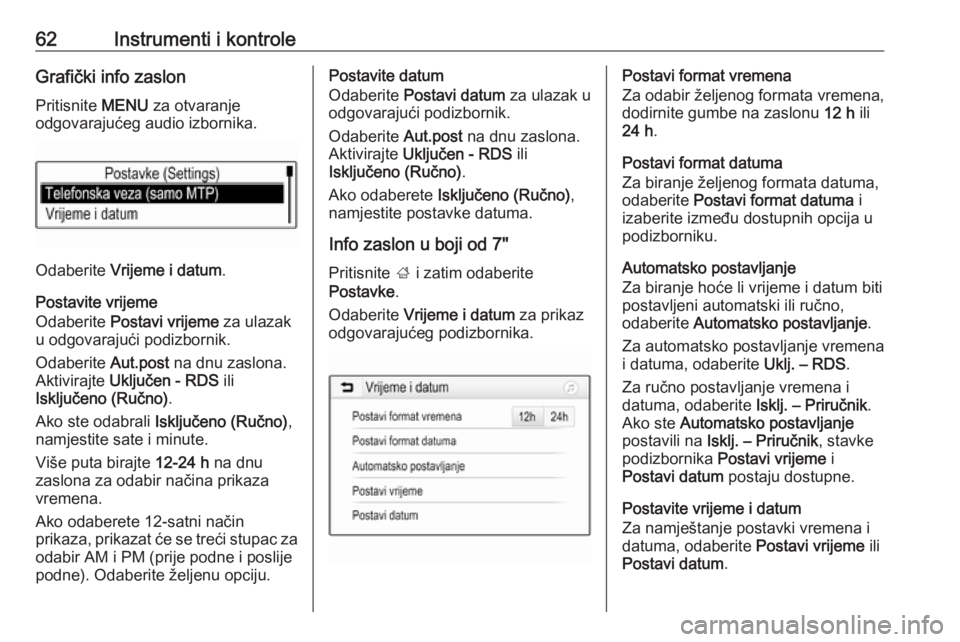

62Instrumenti i kontroleGrafički info zaslon
Pritisnite MENU za otvaranje
odgovarajućeg audio izbornika.
Odaberite Vrijeme i datum .
Postavite vrijeme
Odaberite Postavi vrijeme za ulazak
u odgovarajući podizbornik.
Odaberite Aut.post na dnu zaslona.
Aktivirajte Uključen - RDS ili
Isključeno (Ručno) .
Ako ste odabrali Isključeno (Ručno) ,
namjestite sate i minute.
Više puta birajte 12-24 h na dnu
zaslona za odabir načina prikaza
vremena.
Ako odaberete 12-satni način
prikaza, prikazat će se treći stupac za odabir AM i PM (prije podne i poslije
podne). Odaberite željenu opciju.
Postavite datum
Odaberite Postavi datum za ulazak u
odgovarajući podizbornik.
Odaberite Aut.post na dnu zaslona.
Aktivirajte Uključen - RDS ili
Isključeno (Ručno) .
Ako odaberete Isključeno (Ručno) ,
namjestite postavke datuma.
Info zaslon u boji od 7"
Pritisnite ; i zatim odaberite
Postavke .
Odaberite Vrijeme i datum za prikaz
odgovarajućeg podizbornika.Postavi format vremena
Za odabir željenog formata vremena,
dodirnite gumbe na zaslonu 12 h ili
24 h .
Postavi format datuma
Za biranje željenog formata datuma,
odaberite Postavi format datuma i
izaberite između dostupnih opcija u
podizborniku.
Automatsko postavljanje
Za biranje hoće li vrijeme i datum biti
postavljeni automatski ili ručno,
odaberite Automatsko postavljanje .
Za automatsko postavljanje vremena
i datuma, odaberite Uklj. – RDS.
Za ručno postavljanje vremena i
datuma, odaberite Isklj. – Priručnik.
Ako ste Automatsko postavljanje
postavili na Isklj. – Priručnik , stavke
podizbornika Postavi vrijeme i
Postavi datum postaju dostupne.
Postavite vrijeme i datum
Za namještanje postavki vremena i datuma, odaberite Postavi vrijeme ili
Postavi datum .

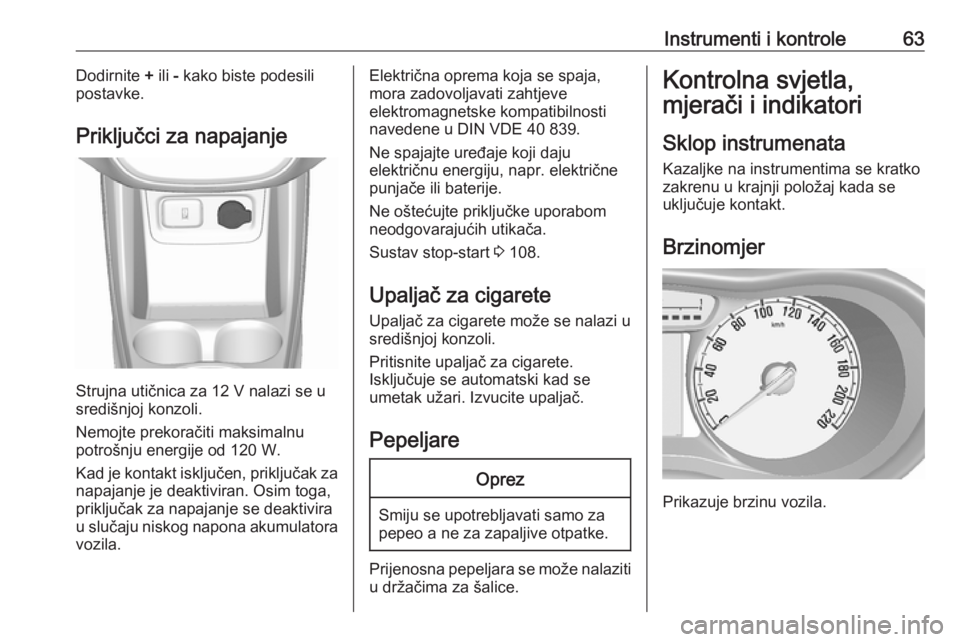

Instrumenti i kontrole63Dodirnite + ili - kako biste podesili
postavke.
Priključci za napajanje
Strujna utičnica za 12 V nalazi se u
središnjoj konzoli.
Nemojte prekoračiti maksimalnu
potrošnju energije od 120 W.
Kad je kontakt isključen, priključak za napajanje je deaktiviran. Osim toga,
priključak za napajanje se deaktivira
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja,
mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, napr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 108.
Upaljač za cigarete Upaljač za cigarete može se nalazi u
središnjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
Kazaljke na instrumentima se kratko
zakrenu u krajnji položaj kada se
uključuje kontakt.
Brzinomjer
Prikazuje brzinu vozila.

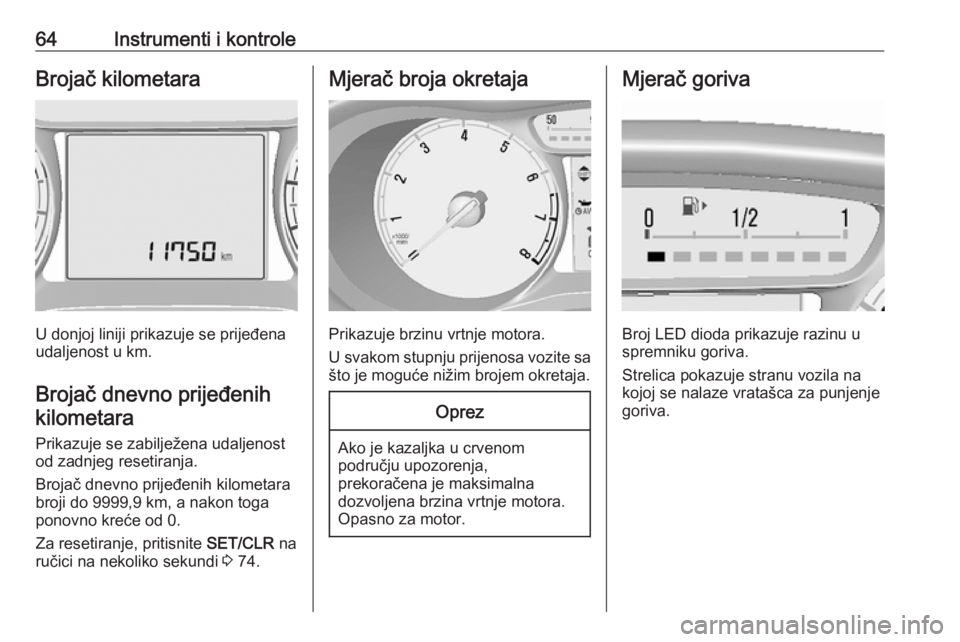

64Instrumenti i kontroleBrojač kilometara
U donjoj liniji prikazuje se prijeđena
udaljenost u km.
Brojač dnevno prijeđenih kilometara
Prikazuje se zabilježena udaljenostod zadnjeg resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999,9 km, a nakon toga
ponovno kreće od 0.
Za resetiranje, pritisnite SET/CLR na
ručici na nekoliko sekundi 3 74.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Broj LED dioda prikazuje razinu u
spremniku goriva.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.

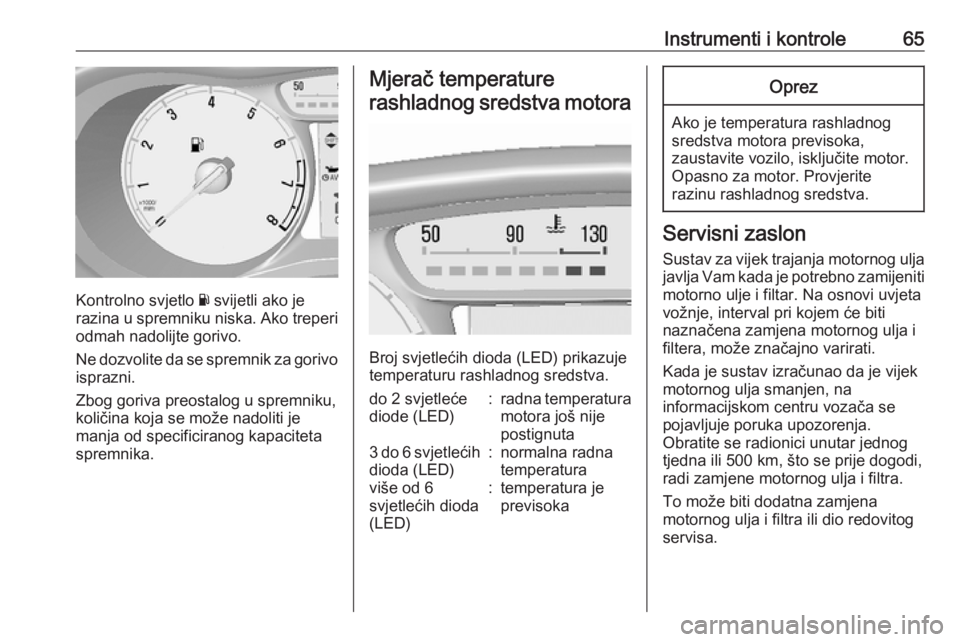

Instrumenti i kontrole65
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač temperature
rashladnog sredstva motora
Broj svjetlećih dioda (LED) prikazuje
temperaturu rashladnog sredstva.
do 2 svjetleće
diode (LED):radna temperatura
motora još nije
postignuta3 do 6 svjetlećih dioda (LED):normalna radna
temperaturaviše od 6
svjetlećih dioda
(LED):temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav za vijek trajanja motornog ulja
javlja Vam kada je potrebno zamijeniti motorno ulje i filtar. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačena zamjena motornog ulja i
filtera, može značajno varirati.
Kada je sustav izračunao da je vijek
motornog ulja smanjen, na
informacijskom centru vozača se
pojavljuje poruka upozorenja.
Obratite se radionici unutar jednog
tjedna ili 500 km, što se prije dogodi, radi zamjene motornog ulja i filtra.
To može biti dodatna zamjena
motornog ulja i filtra ili dio redovitog
servisa.

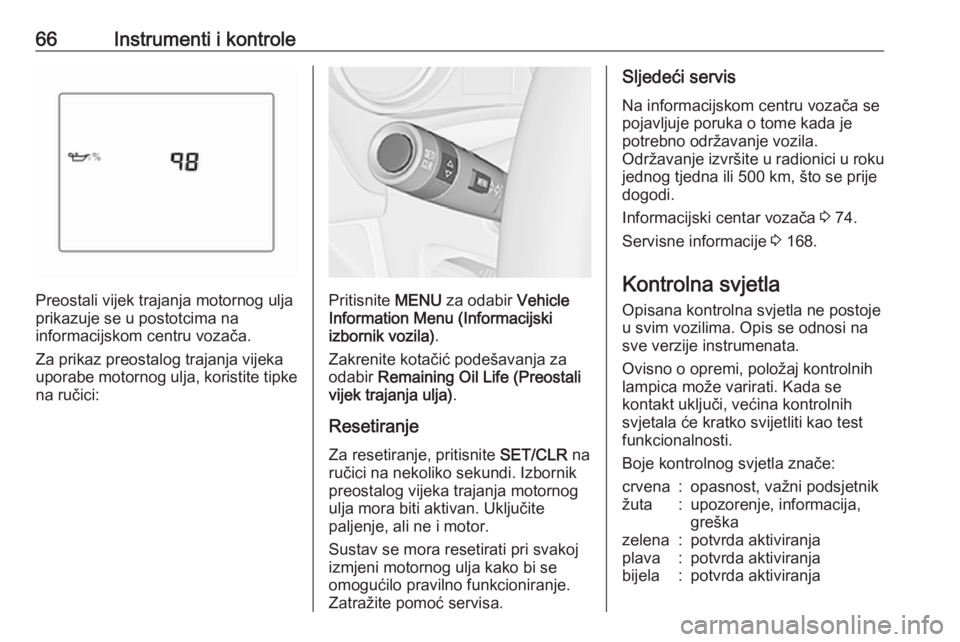

66Instrumenti i kontrole
Preostali vijek trajanja motornog ulja
prikazuje se u postotcima na
informacijskom centru vozača.
Za prikaz preostalog trajanja vijeka
uporabe motornog ulja, koristite tipke
na ručici:Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .
Resetiranje Za resetiranje, pritisnite SET/CLR na
ručici na nekoliko sekundi. Izbornik preostalog vijeka trajanja motornog
ulja mora biti aktivan. Uključite
paljenje, ali ne i motor.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć servisa.
Sljedeći servis
Na informacijskom centru vozača se
pojavljuje poruka o tome kada je
potrebno održavanje vozila.
Održavanje izvršite u radionici u roku
jednog tjedna ili 500 km, što se prije
dogodi.
Informacijski centar vozača 3 74.
Servisne informacije 3 168.
Kontrolna svjetla Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
lampica može varirati. Kada se
kontakt uključi, većina kontrolnih
svjetala će kratko svijetliti kao test
funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

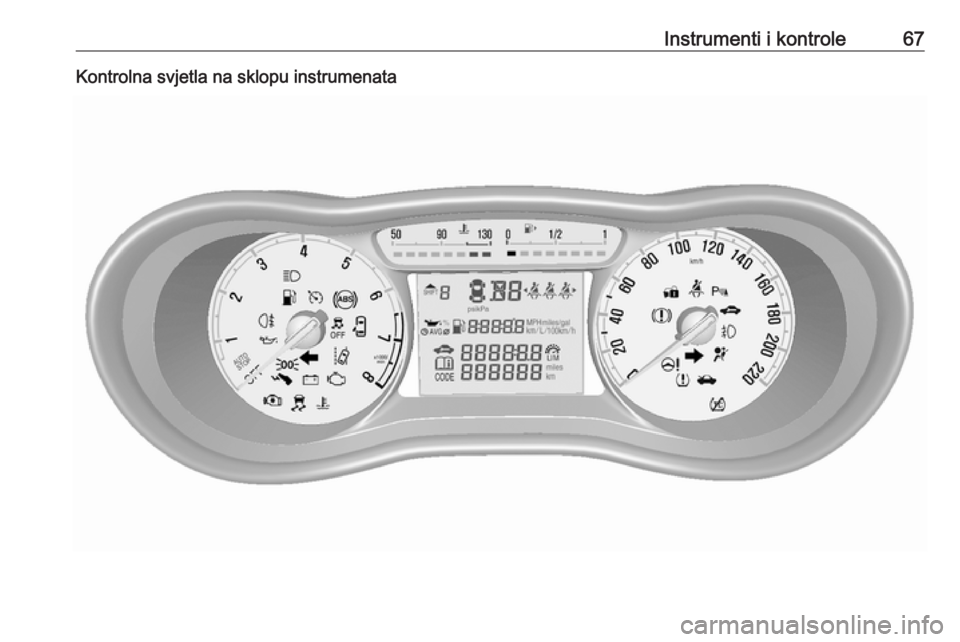

Instrumenti i kontrole67Kontrolna svjetla na sklopu instrumenata

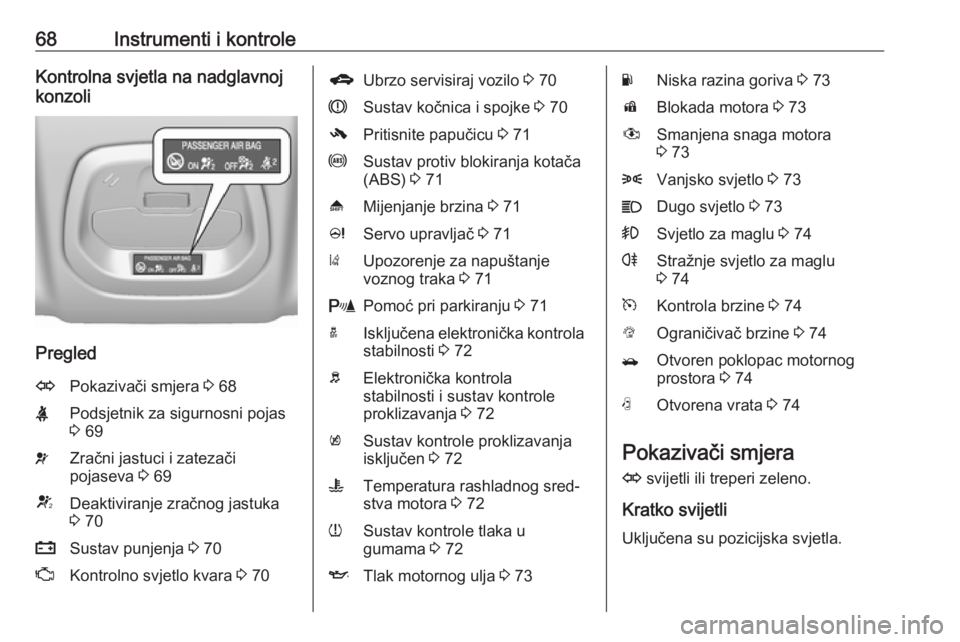

68Instrumenti i kontroleKontrolna svjetla na nadglavnoj
konzoli
Pregled
OPokazivači smjera 3 68XPodsjetnik za sigurnosni pojas
3 69vZračni jastuci i zatezači
pojaseva 3 69VDeaktiviranje zračnog jastuka
3 70pSustav punjenja 3 70ZKontrolno svjetlo kvara 3 70gUbrzo servisiraj vozilo 3 70RSustav kočnica i spojke 3 70-Pritisnite papučicu 3 71uSustav protiv blokiranja kotača
(ABS) 3 71[Mijenjanje brzina 3 71cServo upravljač 3 71)Upozorenje za napuštanje
voznog traka 3 71rPomoć pri parkiranju 3 71aIsključena elektronička kontrola
stabilnosti 3 72bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 72kSustav kontrole proklizavanja
isključen 3 72WTemperatura rashladnog sred‐
stva motora 3 72wSustav kontrole tlaka u
gumama 3 72ITlak motornog ulja 3 73YNiska razina goriva 3 73dBlokada motora 3 73#Smanjena snaga motora
3 738Vanjsko svjetlo 3 73CDugo svjetlo 3 73>Svjetlo za maglu 3 74rStražnje svjetlo za maglu
3 74mKontrola brzine 3 74LOgraničivač brzine 3 74/Otvoren poklopac motornog
prostora 3 74NOtvorena vrata 3 74
Pokazivači smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
