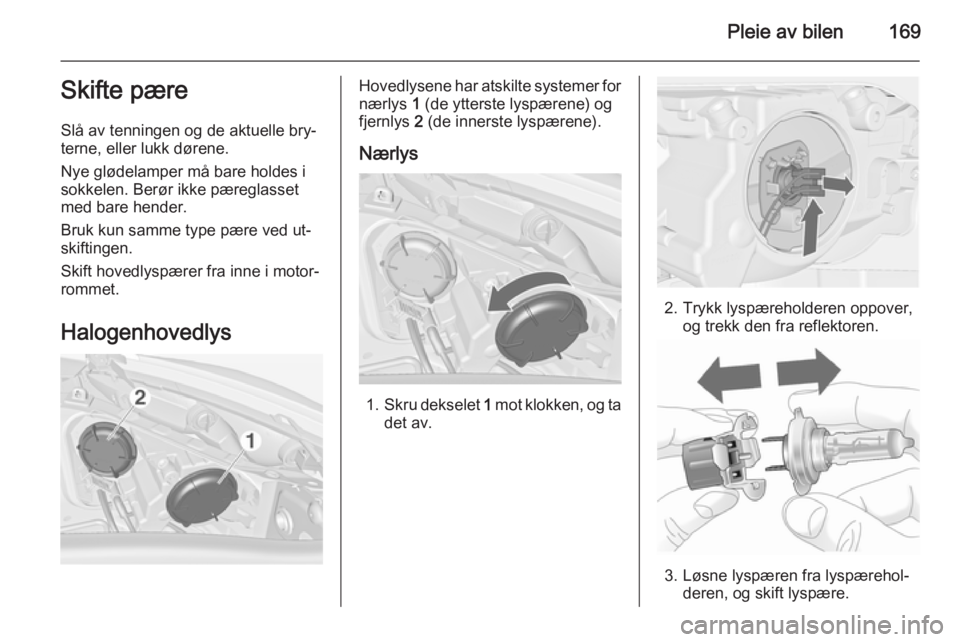

Pleie av bilen169Skifte pære
Slå av tenningen og de aktuelle bry‐
terne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
HalogenhovedlysHovedlysene har atskilte systemer for
nærlys 1 (de ytterste lyspærene) og
fjernlys 2 (de innerste lyspærene).
Nærlys
1. Skru dekselet 1 mot klokken, og ta
det av.
2. Trykk lyspæreholderen oppover, og trekk den fra reflektoren.
3. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.

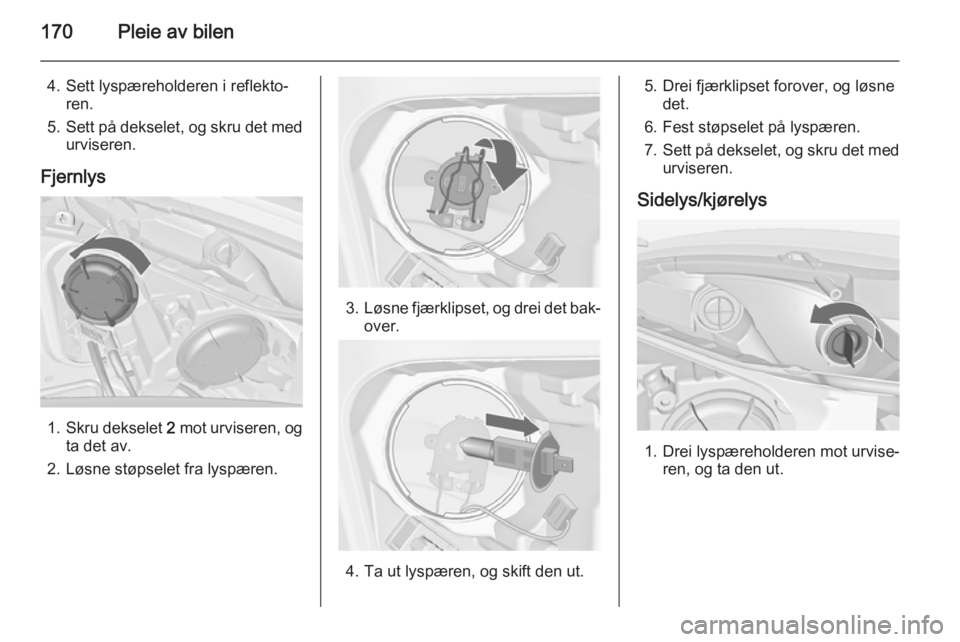

170Pleie av bilen
4. Sett lyspæreholderen i reflekto‐ren.
5. Sett på dekselet, og skru det med
urviseren.
Fjernlys
1. Skru dekselet 2 mot urviseren, og
ta det av.
2. Løsne støpselet fra lyspæren.
3. Løsne fjærklipset, og drei det bak‐
over.
4. Ta ut lyspæren, og skift den ut.
5. Drei fjærklipset forover, og løsne det.
6. Fest støpselet på lyspæren.
7. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys
1. Drei lyspæreholderen mot urvise‐ ren, og ta den ut.

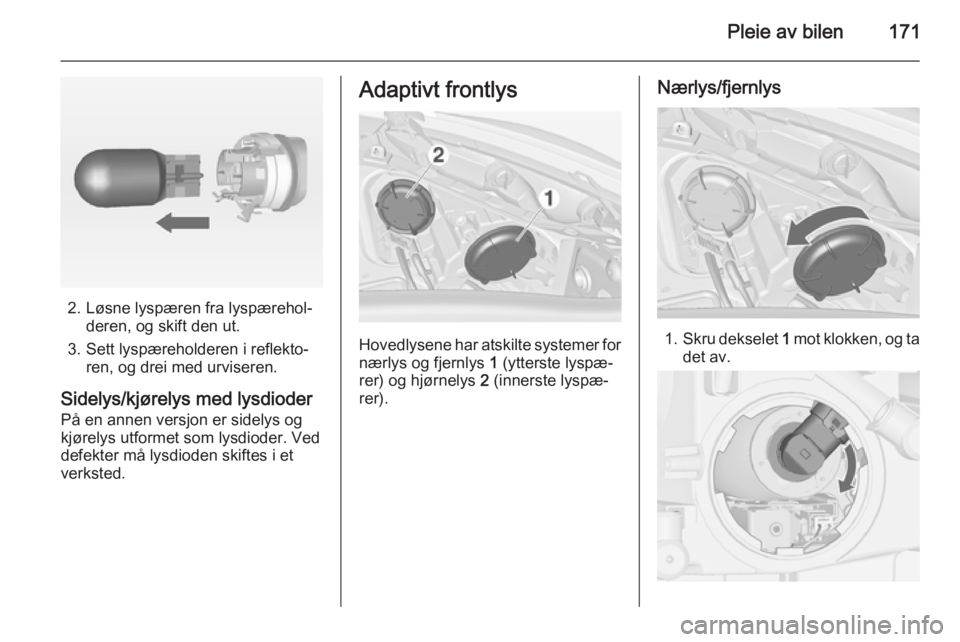

Pleie av bilen171
2. Løsne lyspæren fra lyspærehol‐deren, og skift den ut.
3. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren.
Sidelys/kjørelys med lysdioder På en annen versjon er sidelys og
kjørelys utformet som lysdioder. Ved
defekter må lysdioden skiftes i et
verksted.
Adaptivt frontlys
Hovedlysene har atskilte systemer for
nærlys og fjernlys 1 (ytterste lyspæ‐
rer) og hjørnelys 2 (innerste lyspæ‐
rer).
Nærlys/fjernlys
1. Skru dekselet 1 mot klokken, og ta
det av.

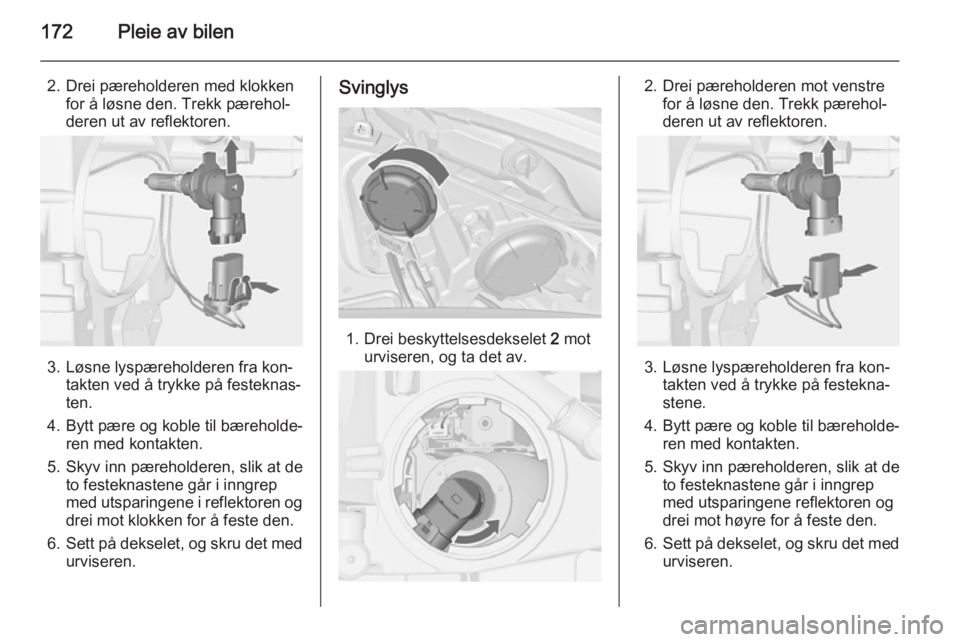

172Pleie av bilen
2. Drei pæreholderen med klokkenfor å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene i reflektoren og drei mot klokken for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Svinglys
1. Drei beskyttelsesdekselet 2 mot
urviseren, og ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festekna‐
stene.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.

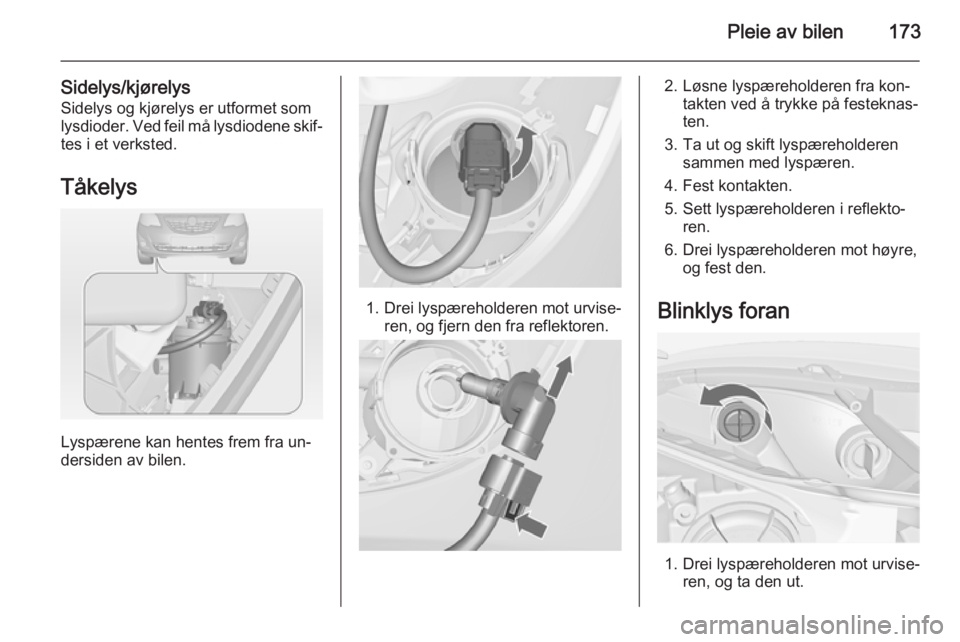

Pleie av bilen173
Sidelys/kjørelysSidelys og kjørelys er utformet som
lysdioder. Ved feil må lysdiodene skif‐
tes i et verksted.
Tåkelys
Lyspærene kan hentes frem fra un‐
dersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
3. Ta ut og skift lyspæreholderen sammen med lyspæren.
4. Fest kontakten.
5. Sett lyspæreholderen i reflekto‐ ren.
6. Drei lyspæreholderen mot høyre, og fest den.
Blinklys foran
1. Drei lyspæreholderen mot urvise‐ ren, og ta den ut.

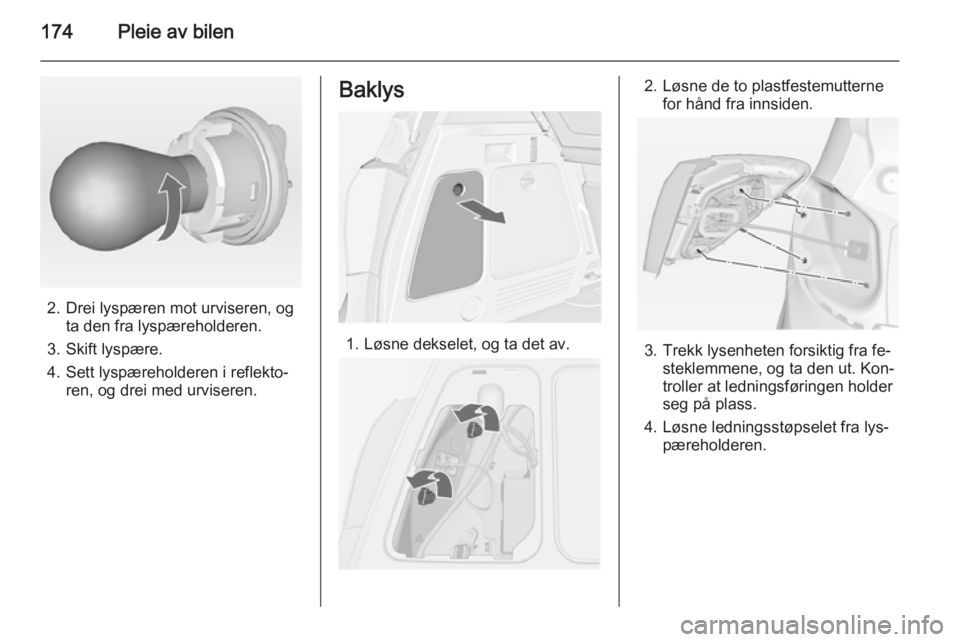

174Pleie av bilen
2. Drei lyspæren mot urviseren, ogta den fra lyspæreholderen.
3. Skift lyspære.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren.
Baklys
1. Løsne dekselet, og ta det av.
2. Løsne de to plastfestemutterne for hånd fra innsiden.
3. Trekk lysenheten forsiktig fra fe‐steklemmene, og ta den ut. Kon‐
troller at ledningsføringen holder
seg på plass.
4. Løsne ledningsstøpselet fra lys‐ pæreholderen.

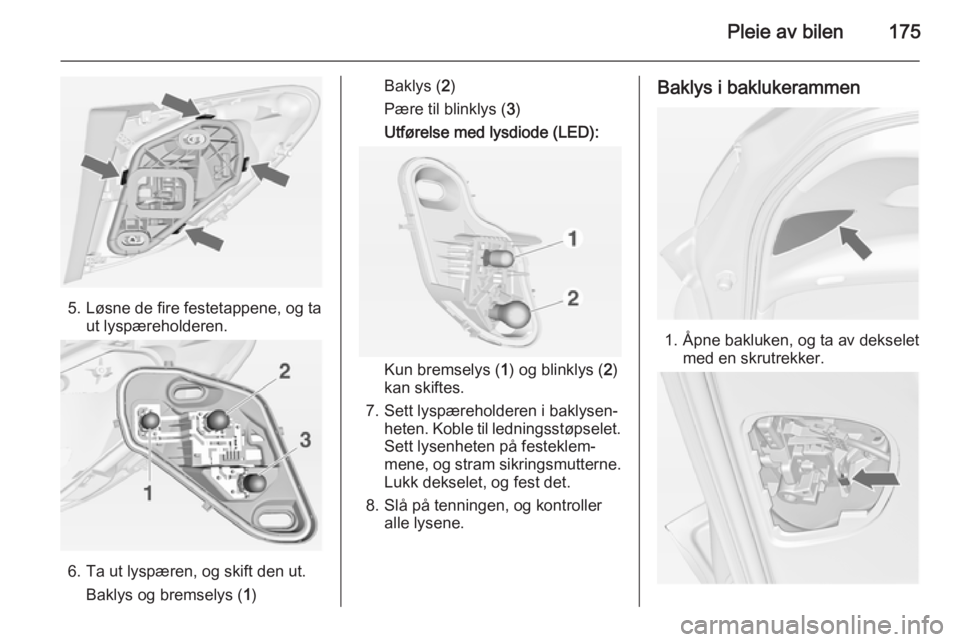

Pleie av bilen175
5. Løsne de fire festetappene, og taut lyspæreholderen.
6. Ta ut lyspæren, og skift den ut.
Baklys og bremselys ( 1)
Baklys ( 2)
Pære til blinklys ( 3)
Utførelse med lysdiode (LED):
Kun bremselys ( 1) og blinklys ( 2)
kan skiftes.
7. Sett lyspæreholderen i baklysen‐ heten. Koble til ledningsstøpselet.
Sett lysenheten på festeklem‐
mene, og stram sikringsmutterne. Lukk dekselet, og fest det.
8. Slå på tenningen, og kontroller alle lysene.
Baklys i baklukerammen
1. Åpne bakluken, og ta av dekseletmed en skrutrekker.

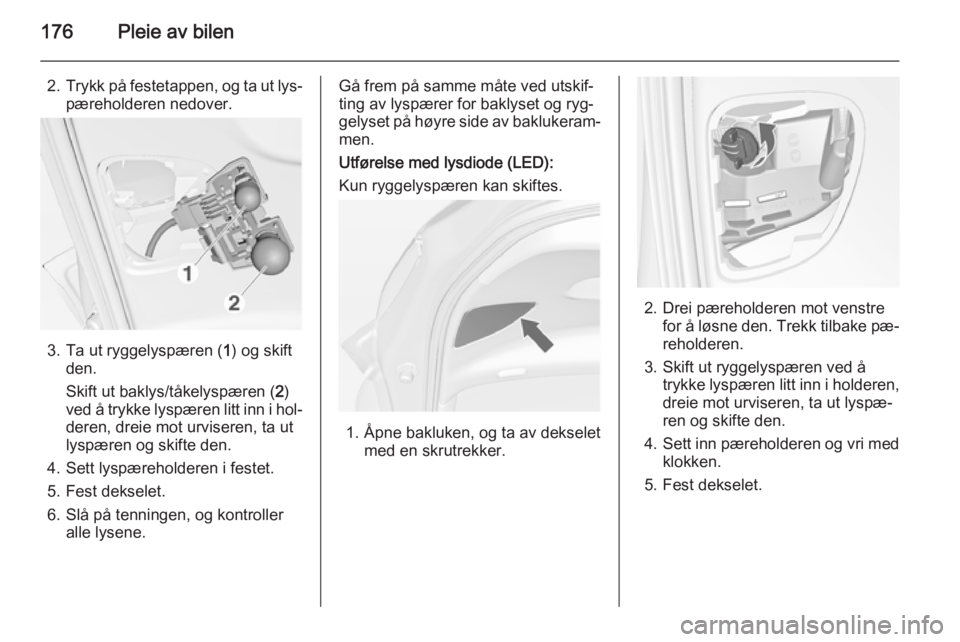

176Pleie av bilen
2.Trykk på festetappen, og ta ut lys‐
pæreholderen nedover.
3. Ta ut ryggelyspæren ( 1) og skift
den.
Skift ut baklys/tåkelyspæren ( 2)
ved å trykke lyspæren litt inn i hol‐
deren, dreie mot urviseren, ta ut
lyspæren og skifte den.
4. Sett lyspæreholderen i festet.
5. Fest dekselet.
6. Slå på tenningen, og kontroller alle lysene.
Gå frem på samme måte ved utskif‐
ting av lyspærer for baklyset og ryg‐
gelyset på høyre side av baklukeram‐ men.
Utførelse med lysdiode (LED):
Kun ryggelyspæren kan skiftes.
1. Åpne bakluken, og ta av dekselet med en skrutrekker.
2. Drei pæreholderen mot venstrefor å løsne den. Trekk tilbake pæ‐
reholderen.
3. Skift ut ryggelyspæren ved å trykke lyspæren litt inn i holderen,dreie mot urviseren, ta ut lyspæ‐ren og skifte den.
4. Sett inn pæreholderen og vri med
klokken.
5. Fest dekselet.

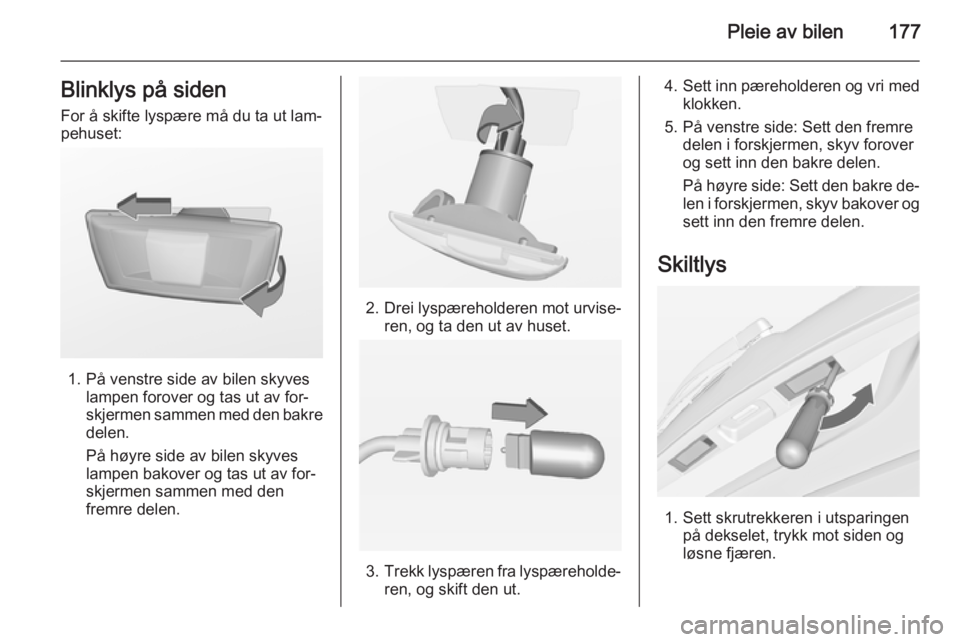

Pleie av bilen177Blinklys på sidenFor å skifte lyspære må du ta ut lam‐
pehuset:
1. På venstre side av bilen skyves lampen forover og tas ut av for‐
skjermen sammen med den bakre
delen.
På høyre side av bilen skyves
lampen bakover og tas ut av for‐
skjermen sammen med den
fremre delen.
2. Drei lyspæreholderen mot urvise‐ ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. På venstre side: Sett den fremre delen i forskjermen, skyv forover
og sett inn den bakre delen.
På høyre side: Sett den bakre de‐ len i forskjermen, skyv bakover og
sett inn den fremre delen.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.

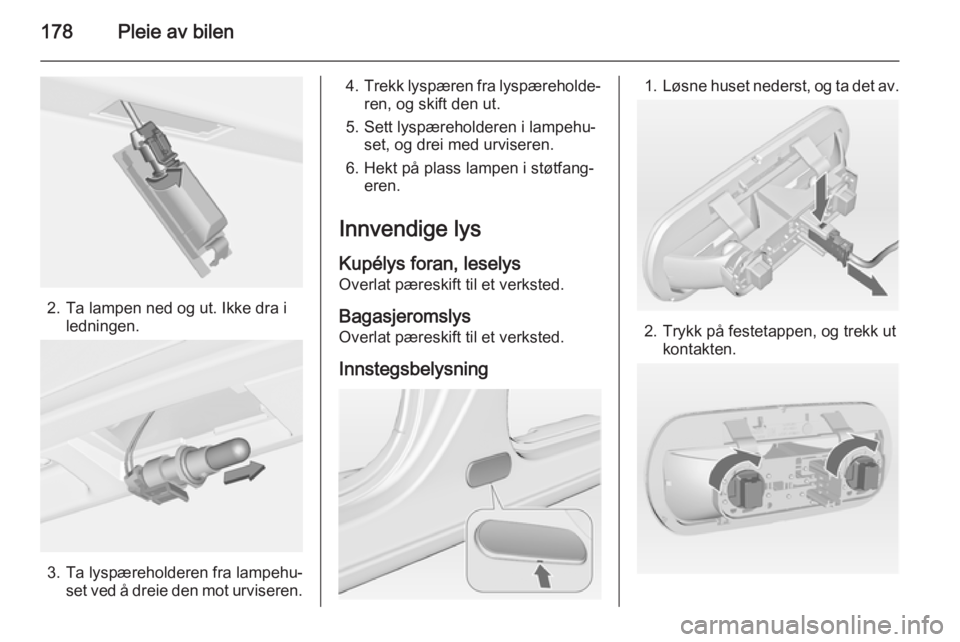

178Pleie av bilen
2. Ta lampen ned og ut. Ikke dra iledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Innstegsbelysning1. Løsne huset nederst, og ta det av.
2. Trykk på festetappen, og trekk ut
kontakten.
