OPEL MERIVA 2014.5 Instruktionsbok

Instrument och reglage89

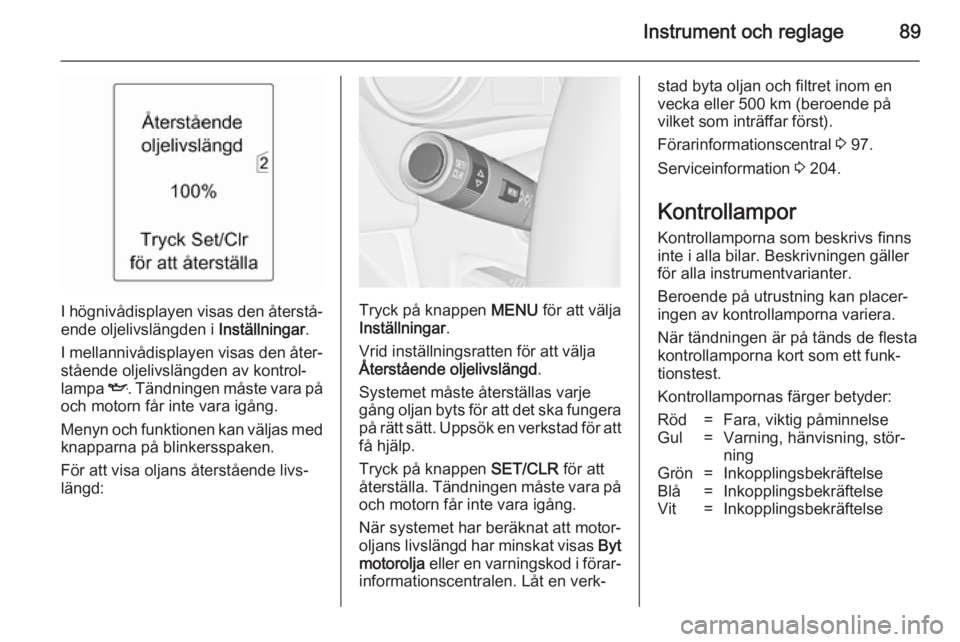

I högnivådisplayen visas den återstå‐
ende oljelivslängden i Inställningar.
I mellannivådisplayen visas den åter‐ stående oljelivslängden av kontrol‐
lampa I. Tändningen måste vara på
och motorn får inte vara igång.
Menyn och funktionen kan väljas med
knapparna på blinkersspaken.
För att visa oljans återstående livs‐
längd:Tryck på knappen MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Tryck på knappen SET/CLR för att
återställa. Tändningen måste vara på och motorn får inte vara igång.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja eller en varningskod i förar‐
informationscentralen. Låt en verk‐
stad byta oljan och filtret inom en
vecka eller 500 km (beroende på
vilket som inträffar först).
Förarinformationscentral 3 97.
Serviceinformation 3 204.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter.
Beroende på utrustning kan placer‐
ingen av kontrollamporna variera.
När tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.
Kontrollampornas färger betyder:Röd=Fara, viktig påminnelseGul=Varning, hänvisning, stör‐
ningGrön=InkopplingsbekräftelseBlå=InkopplingsbekräftelseVit=Inkopplingsbekräftelse

90Instrument och reglage

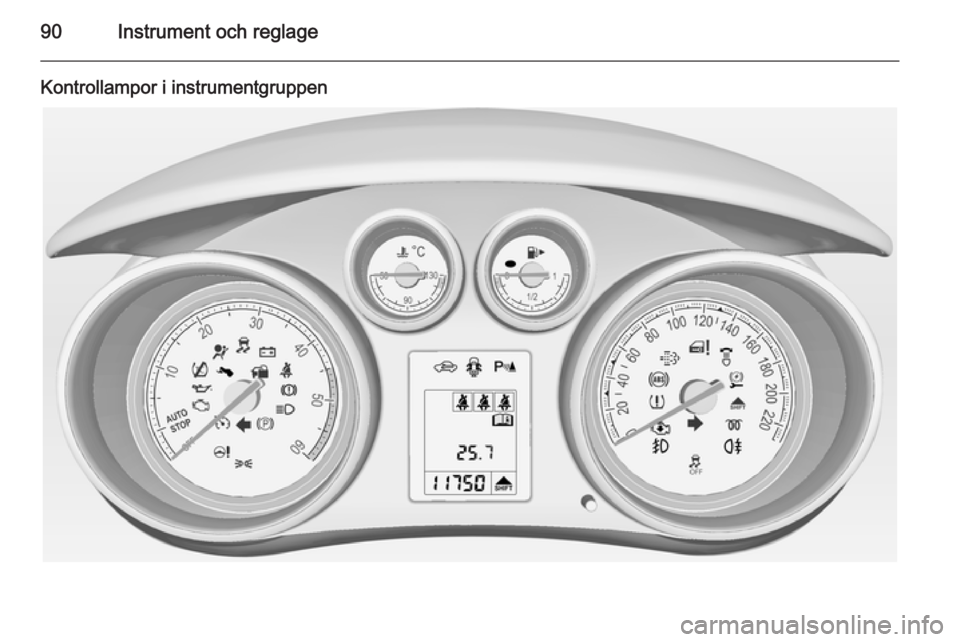

Kontrollampor i instrumentgruppen

Instrument och reglage91

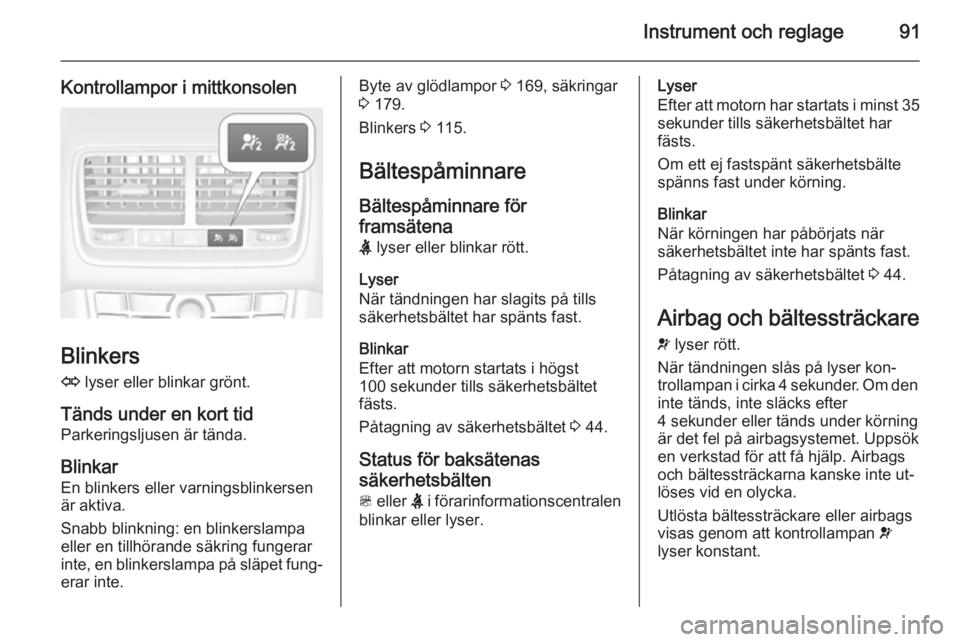

Kontrollampor i mittkonsolen
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 169, säkringar
3 179.
Blinkers 3 115.
Bältespåminnare Bältespåminnare för
framsätena
X lyser eller blinkar rött.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Påtagning av säkerhetsbältet 3 44.
Status för baksätenas
säkerhetsbälten > eller X i förarinformationscentralen
blinkar eller lyser.Lyser
Efter att motorn har startats i minst 35 sekunder tills säkerhetsbältet har
fästs.
Om ett ej fastspänt säkerhetsbälte
spänns fast under körning.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.
Påtagning av säkerhetsbältet 3 44.
Airbag och bältessträckare v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den inte tänds, inte släcks efter
4 sekunder eller tänds under körning
är det fel på airbagsystemet. Uppsök
en verkstad för att få hjälp. Airbags
och bältessträckarna kanske inte ut‐ löses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.

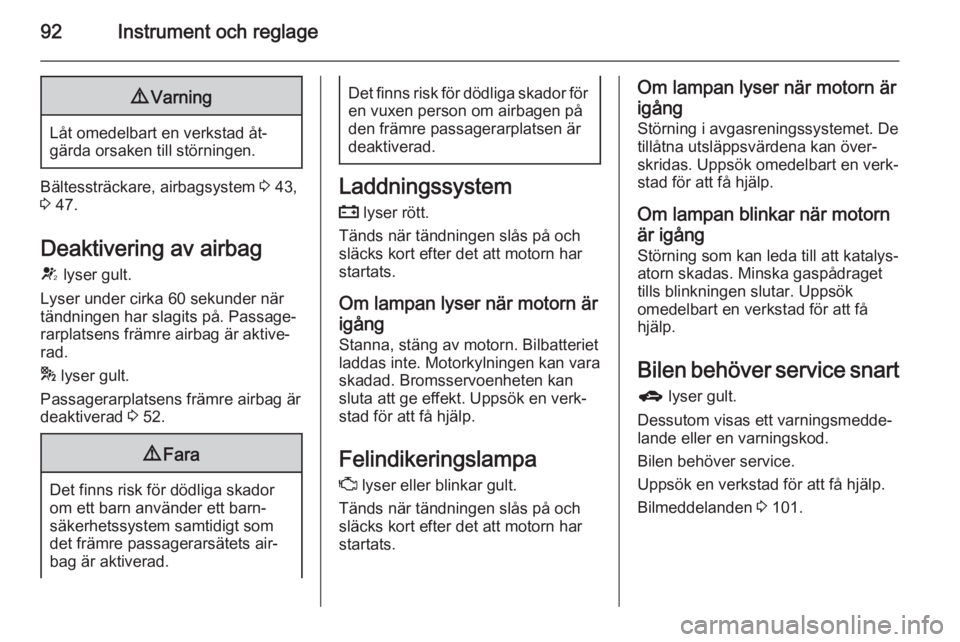

92Instrument och reglage9Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 43,
3 47.
Deaktivering av airbag V lyser gult.
Lyser under cirka 60 sekunder när
tändningen har slagits på. Passage‐
rarplatsens främre airbag är aktive‐
rad.
* lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 52.
9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart g lyser gult.
Dessutom visas ett varningsmedde‐
lande eller en varningskod.
Bilen behöver service.
Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 101.

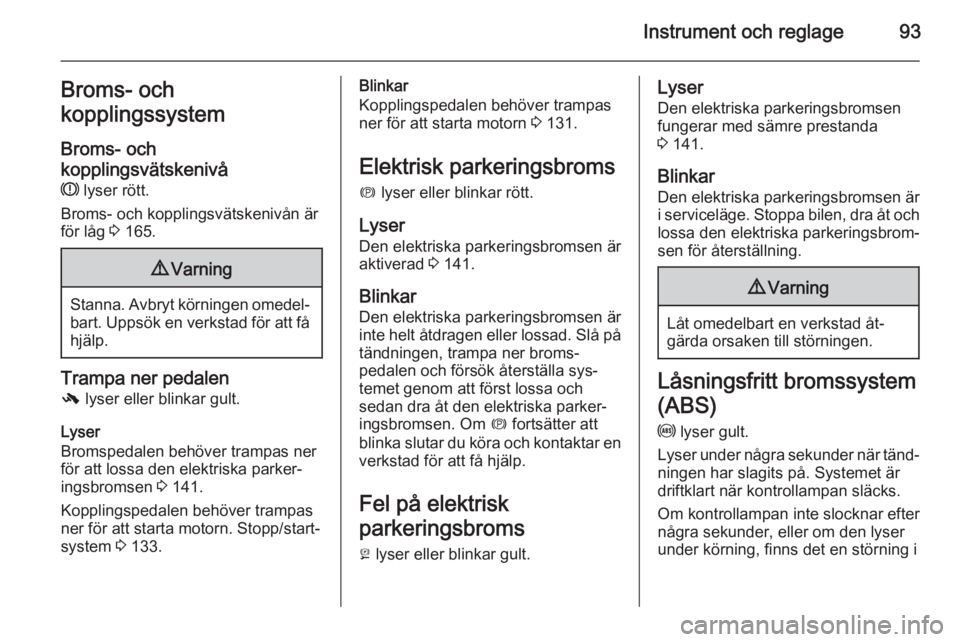

Instrument och reglage93Broms- och
kopplingssystem
Broms- och
kopplingsvätskenivå R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 165.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Trampa ner pedalen
- lyser eller blinkar gult.
Lyser
Bromspedalen behöver trampas ner
för att lossa den elektriska parker‐
ingsbromsen 3 141.
Kopplingspedalen behöver trampas ner för att starta motorn. Stopp/start-
system 3 133.
Blinkar
Kopplingspedalen behöver trampas
ner för att starta motorn 3 131.
Elektrisk parkeringsbroms m lyser eller blinkar rött.
Lyser Den elektriska parkeringsbromsen är
aktiverad 3 141.
Blinkar Den elektriska parkeringsbromsen är
inte helt åtdragen eller lossad. Slå på
tändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan dra åt den elektriska parker‐ ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektrisk
parkeringsbroms j lyser eller blinkar gult.Lyser
Den elektriska parkeringsbromsen
fungerar med sämre prestanda
3 141.
Blinkar Den elektriska parkeringsbromsen är
i serviceläge. Stoppa bilen, dra åt och
lossa den elektriska parkeringsbrom‐
sen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS) u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i

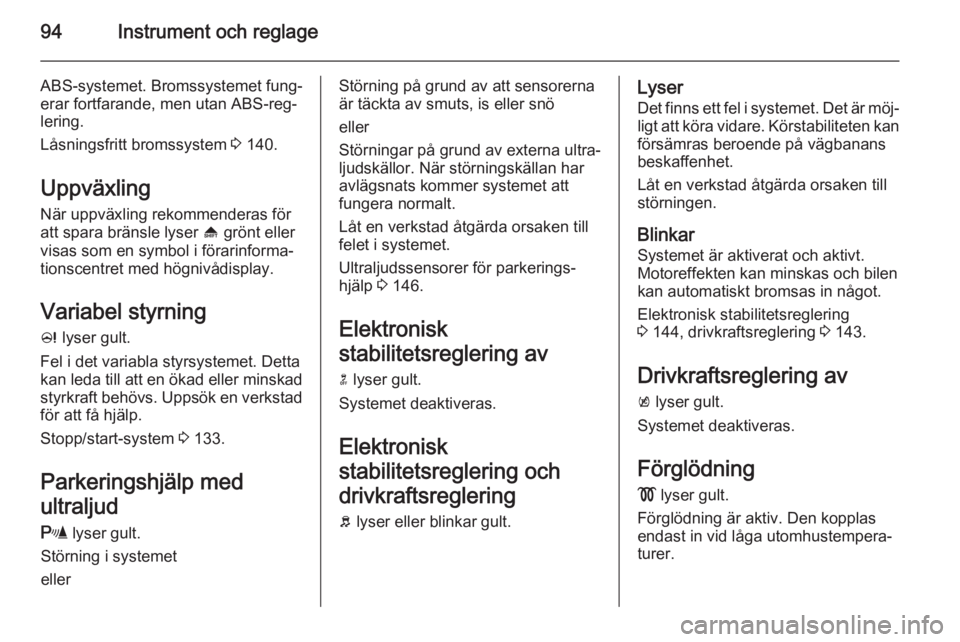

94Instrument och reglage
ABS-systemet. Bromssystemet fung‐erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 140.
Uppväxling När uppväxling rekommenderas för
att spara bränsle lyser [ grönt eller
visas som en symbol i förarinforma‐
tionscentret med högnivådisplay.
Variabel styrning c lyser gult.
Fel i det variabla styrsystemet. Detta
kan leda till att en ökad eller minskad
styrkraft behövs. Uppsök en verkstad för att få hjälp.
Stopp/start-system 3 133.
Parkeringshjälp med
ultraljud
r lyser gult.
Störning i systemet
ellerStörning på grund av att sensorerna
är täckta av smuts, is eller snö
eller
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings‐
hjälp 3 146.
Elektronisk
stabilitetsreglering av n lyser gult.
Systemet deaktiveras.
Elektronisk
stabilitetsreglering och
drivkraftsreglering b lyser eller blinkar gult.Lyser
Det finns ett fel i systemet. Det är möj‐ ligt att köra vidare. Körstabiliteten kan
försämras beroende på vägbanans
beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
BlinkarSystemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 144, drivkraftsreglering 3 143.
Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.
Förglödning ! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.

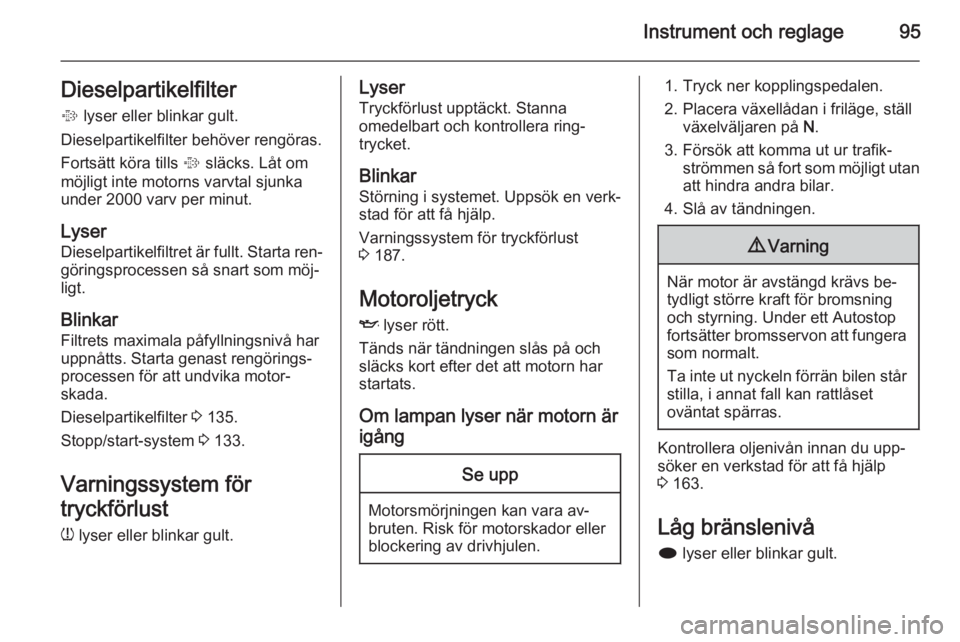

Instrument och reglage95Dieselpartikelfilter% lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.
Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2000 varv per minut.
Lyser Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.
Blinkar Filtrets maximala påfyllningsnivå haruppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 135.
Stopp/start-system 3 133.
Varningssystem för
tryckförlust
w lyser eller blinkar gult.Lyser
Tryckförlust upptäckt. Stanna
omedelbart och kontrollera ring‐
trycket.
Blinkar
Störning i systemet. Uppsök en verk‐
stad för att få hjälp.
Varningssystem för tryckförlust
3 187.
Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du upp‐
söker en verkstad för att få hjälp
3 163.
Låg bränslenivå
i lyser eller blinkar gult.

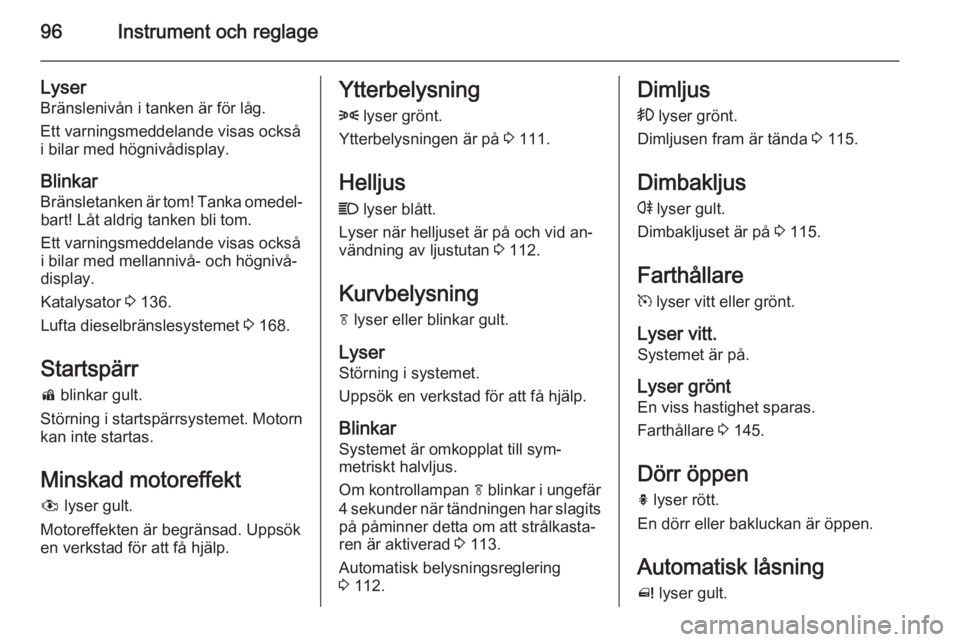

96Instrument och reglage
Lyser
Bränslenivån i tanken är för låg.
Ett varningsmeddelande visas också
i bilar med högnivådisplay.
Blinkar
Bränsletanken är tom! Tanka omedel‐ bart! Låt aldrig tanken bli tom.
Ett varningsmeddelande visas också
i bilar med mellannivå- och högnivå‐
display.
Katalysator 3 136.
Lufta dieselbränslesystemet 3 168.
Startspärr d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Minskad motoreffekt # lyser gult.
Motoreffekten är begränsad. Uppsök en verkstad för att få hjälp.Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 111.
Helljus C lyser blått.
Lyser när helljuset är på och vid an‐
vändning av ljustutan 3 112.
Kurvbelysning f lyser eller blinkar gult.
Lyser Störning i systemet.
Uppsök en verkstad för att få hjälp.
Blinkar Systemet är omkopplat till sym‐
metriskt halvljus.
Om kontrollampan f blinkar i ungefär
4 sekunder när tändningen har slagits
på påminner detta om att strålkasta‐
ren är aktiverad 3 113.
Automatisk belysningsreglering
3 112.Dimljus
> lyser grönt.
Dimljusen fram är tända 3 115.
Dimbakljus r lyser gult.
Dimbakljuset är på 3 115.
Farthållare m lyser vitt eller grönt.
Lyser vitt. Systemet är på.
Lyser grönt
En viss hastighet sparas.
Farthållare 3 145.
Dörr öppen
h lyser rött.
En dörr eller bakluckan är öppen.
Automatisk låsning ^ lyser gult.

Instrument och reglage97
Störningar i den automatiska lås‐
ningen.
Bakdörrarna går eventuellt att öppna.9 Varning
Avbryt körningen omedelbart! Följ
anvisningarna i kapitlet "Stör‐
ningar i den automatiska lås‐
ningen" innan du fortsätter köra
3 23.
Kontakta en verkstad.

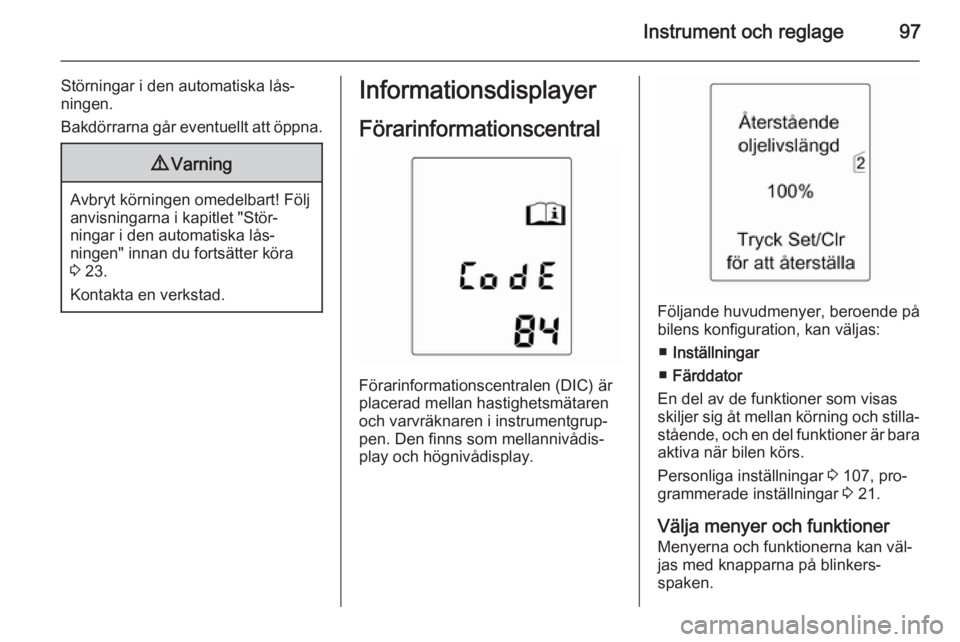

Informationsdisplayer
Förarinformationscentral
Förarinformationscentralen (DIC) är
placerad mellan hastighetsmätaren
och varvräknaren i instrumentgrup‐
pen. Den finns som mellannivådis‐
play och högnivådisplay.
Följande huvudmenyer, beroende på
bilens konfiguration, kan väljas:
■ Inställningar
■ Färddator
En del av de funktioner som visas skiljer sig åt mellan körning och stilla‐
stående, och en del funktioner är bara aktiva när bilen körs.
Personliga inställningar 3 107, pro‐
grammerade inställningar 3 21.
Välja menyer och funktioner
Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.

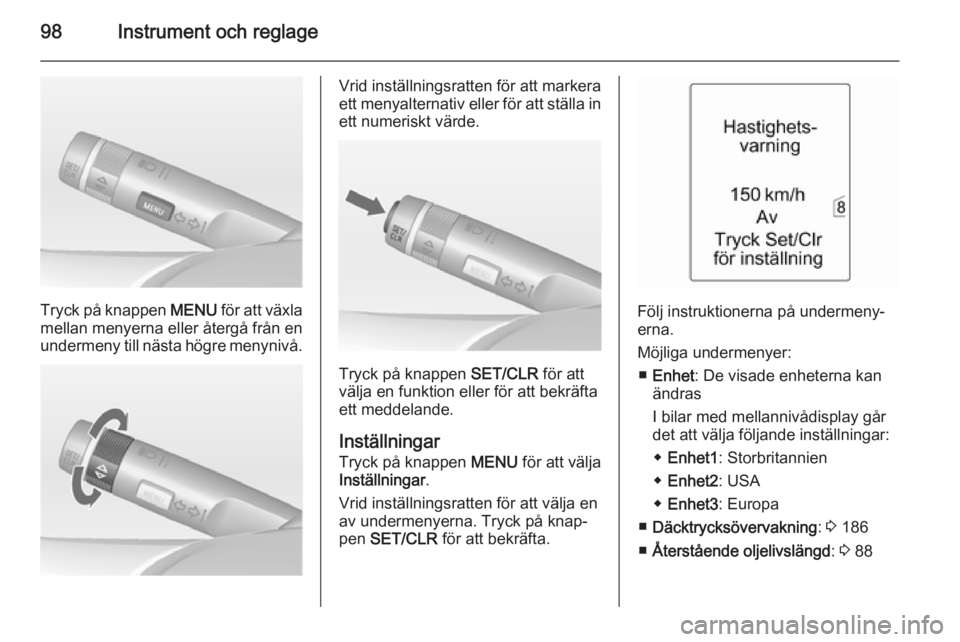

98Instrument och reglage
Tryck på knappen MENU för att växla
mellan menyerna eller återgå från en
undermeny till nästa högre menynivå.
Vrid inställningsratten för att markera
ett menyalternativ eller för att ställa in
ett numeriskt värde.
Tryck på knappen SET/CLR för att
välja en funktion eller för att bekräfta
ett meddelande.
Inställningar Tryck på knappen MENU för att välja
Inställningar .
Vrid inställningsratten för att välja en
av undermenyerna. Tryck på knap‐
pen SET/CLR för att bekräfta.
Följ instruktionerna på undermeny‐
erna.
Möjliga undermenyer: ■ Enhet : De visade enheterna kan
ändras
I bilar med mellannivådisplay går
det att välja följande inställningar:
◆ Enhet1 : Storbritannien
◆ Enhet2 : USA
◆ Enhet3 : Europa
■ Däcktrycksövervakning : 3 186
■ Återstående oljelivslängd : 3 88
