OPEL MERIVA 2014.5 Instruktionsbok

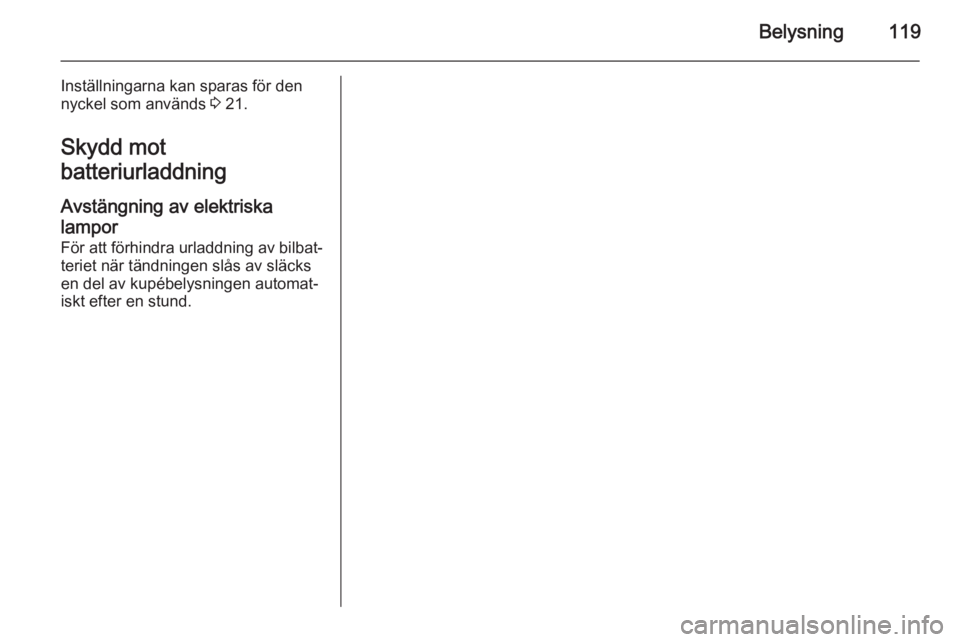

Belysning119
Inställningarna kan sparas för den
nyckel som används 3 21.
Skydd mot
batteriurladdning
Avstängning av elektriska lampor För att förhindra urladdning av bilbat‐
teriet när tändningen slås av släcks
en del av kupébelysningen automat‐
iskt efter en stund.

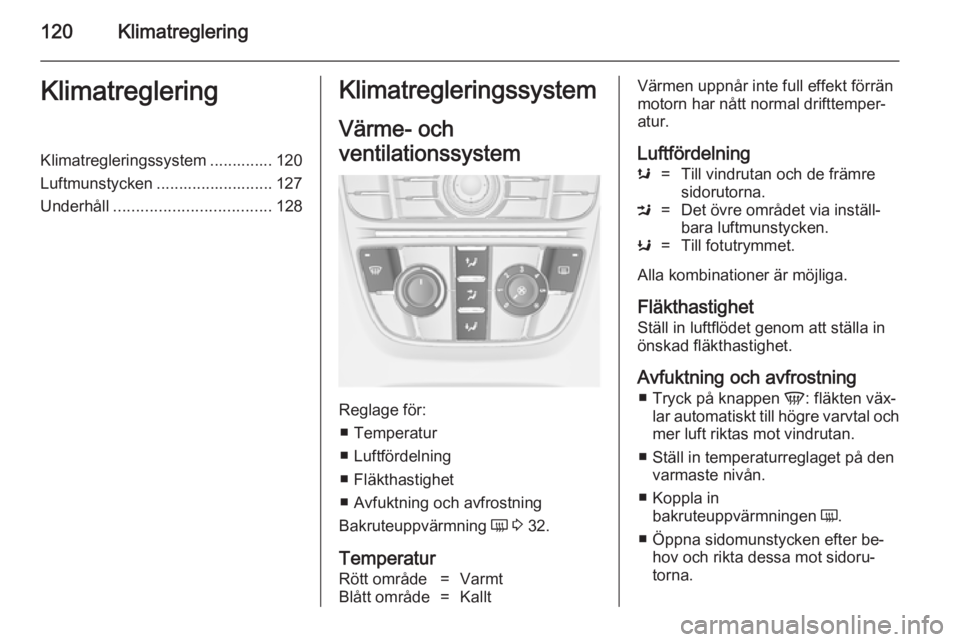

120KlimatregleringKlimatregleringKlimatregleringssystem .............. 120
Luftmunstycken .......................... 127
Underhåll ................................... 128Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ■ Temperatur
■ Luftfördelning
■ Fläkthastighet
■ Avfuktning och avfrostning
Bakruteuppvärmning Ü 3 32.
Temperatur
Rött område=VarmtBlått område=KalltVärmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Luftfördelnings=Till vindrutan och de främre
sidorutorna.M=Det övre området via inställ‐
bara luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Avfuktning och avfrostning ■ Tryck på knappen V: fläkten väx‐
lar automatiskt till högre varvtal och
mer luft riktas mot vindrutan.
■ Ställ in temperaturreglaget på den varmaste nivån.
■ Koppla in bakruteuppvärmningen Ü.
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.

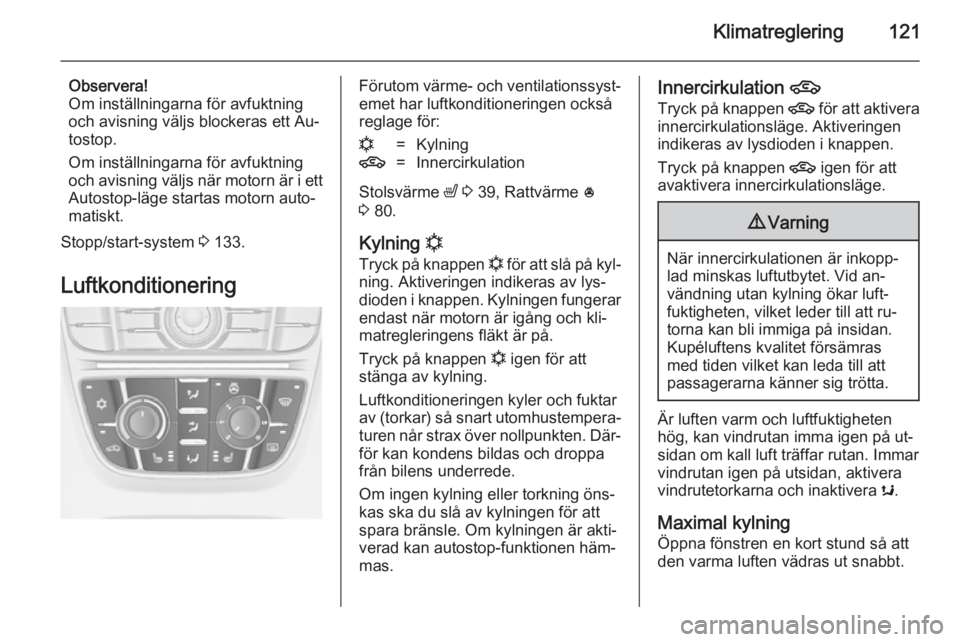

Klimatreglering121
Observera!
Om inställningarna för avfuktning
och avisning väljs blockeras ett Au‐
tostop.
Om inställningarna för avfuktning
och avisning väljs när motorn är i ett
Autostop-läge startas motorn auto‐
matiskt.
Stopp/start-system 3 133.
LuftkonditioneringFörutom värme- och ventilationssyst‐
emet har luftkonditioneringen också
reglage för:n=Kylning4=Innercirkulation
Stolsvärme ß 3 39, Rattvärme *
3 80.
Kylning n
Tryck på knappen n för att slå på kyl‐
ning. Aktiveringen indikeras av lys‐
dioden i knappen. Kylningen fungerar
endast när motorn är igång och kli‐matregleringens fläkt är på.
Tryck på knappen n igen för att
stänga av kylning.
Luftkonditioneringen kyler och fuktar
av (torkar) så snart utomhustempera‐ turen når strax över nollpunkten. Där‐
för kan kondens bildas och droppa
från bilens underrede.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att
spara bränsle. Om kylningen är akti‐
verad kan autostop-funktionen häm‐ mas.
Innercirkulation 4
Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen indikeras av lysdioden i knappen.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på ut‐
sidan om kall luft träffar rutan. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera s.
Maximal kylning Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.

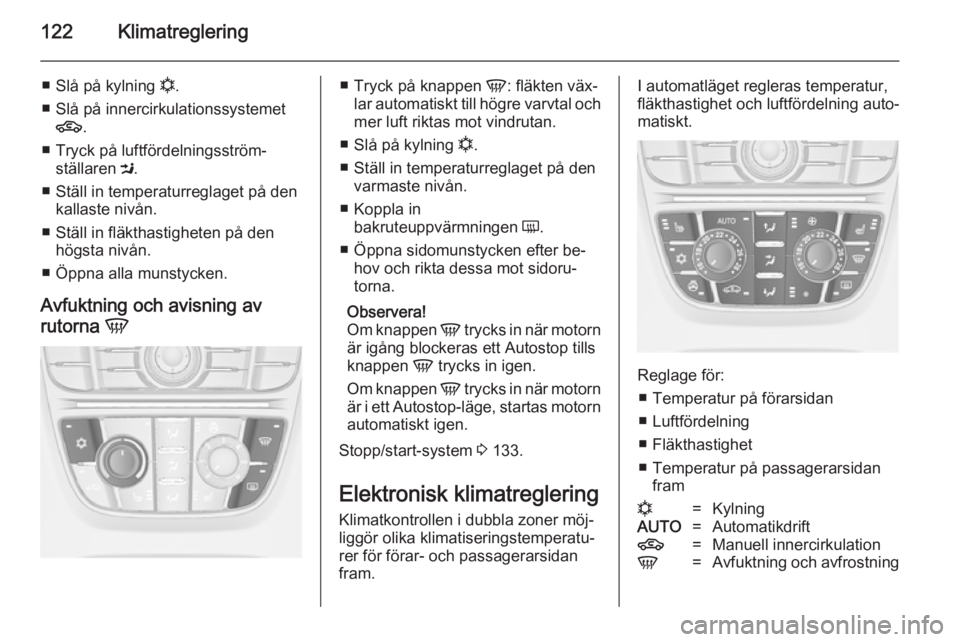

122Klimatreglering
■Slå på kylning n.
■ Slå på innercirkulationssystemet 4 .
■ Tryck på luftfördelningsström‐ ställaren M.
■ Ställ in temperaturreglaget på den kallaste nivån.
■ Ställ in fläkthastigheten på den högsta nivån.
■ Öppna alla munstycken.
Avfuktning och avisning av
rutorna V■
Tryck på knappen V: fläkten väx‐
lar automatiskt till högre varvtal och
mer luft riktas mot vindrutan.
■ Slå på kylning n.
■ Ställ in temperaturreglaget på den varmaste nivån.
■ Koppla in bakruteuppvärmningen Ü.
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 133.
Elektronisk klimatreglering
Klimatkontrollen i dubbla zoner möj‐
liggör olika klimatiseringstemperatu‐
rer för förar- och passagerarsidan
fram.I automatläget regleras temperatur,
fläkthastighet och luftfördelning auto‐
matiskt.
Reglage för:
■ Temperatur på förarsidan
■ Luftfördelning
■ Fläkthastighet
■ Temperatur på passagerarsidan fram
n=KylningAUTO=Automatikdrift4=Manuell innercirkulationV=Avfuktning och avfrostning

Klimatreglering123

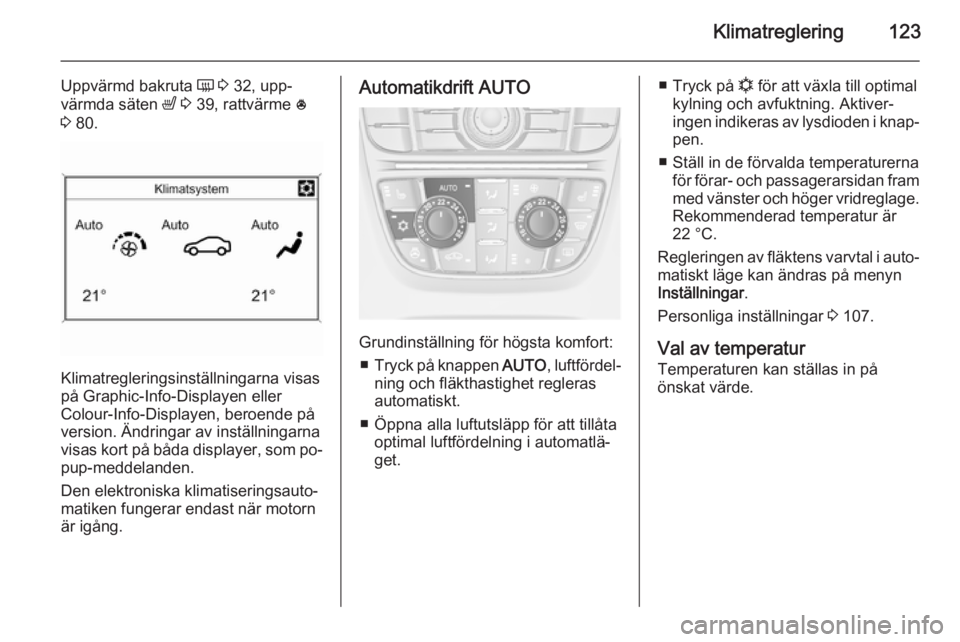

Uppvärmd bakruta Ü 3 32, upp‐
värmda säten ß 3 39, rattvärme *
3 80.
Klimatregleringsinställningarna visas
på Graphic-Info-Displayen eller
Colour-Info-Displayen, beroende på
version. Ändringar av inställningarna
visas kort på båda displayer, som po‐ pup-meddelanden.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Automatikdrift AUTO
Grundinställning för högsta komfort:
■ Tryck på knappen AUTO, luftfördel‐
ning och fläkthastighet regleras
automatiskt.
■ Öppna alla luftutsläpp för att tillåta optimal luftfördelning i automatlä‐
get.
■ Tryck på n för att växla till optimal
kylning och avfuktning. Aktiver‐
ingen indikeras av lysdioden i knap‐ pen.
■ Ställ in de förvalda temperaturerna för förar- och passagerarsidan fram
med vänster och höger vridreglage. Rekommenderad temperatur är
22 °C.
Regleringen av fläktens varvtal i auto‐
matiskt läge kan ändras på menyn
Inställningar .
Personliga inställningar 3 107.
Val av temperatur
Temperaturen kan ställas in på
önskat värde.

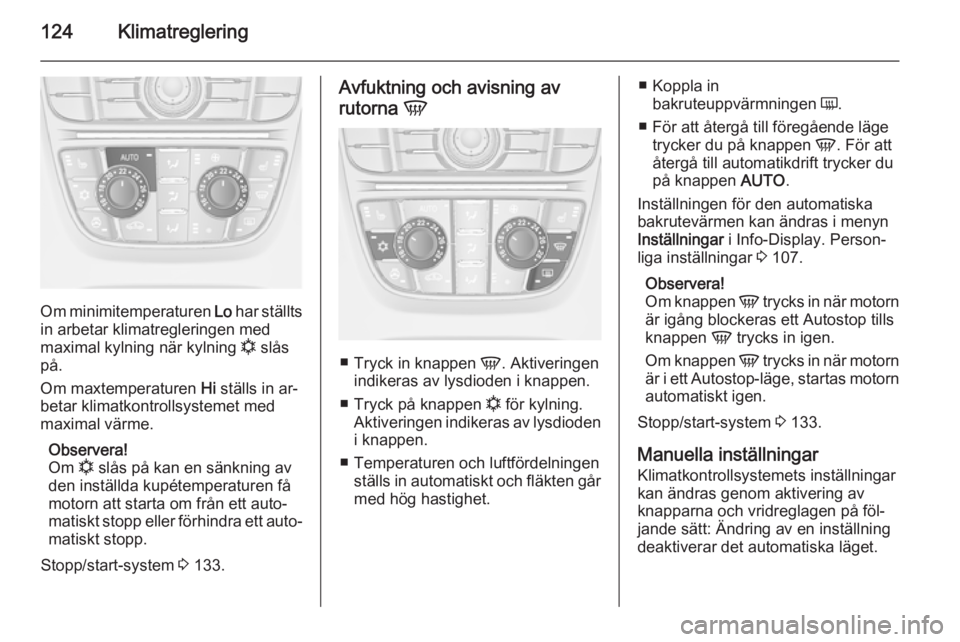

124Klimatreglering
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning när kylning n slås
på.
Om maxtemperaturen Hi ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Observera!
Om n slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐ matiskt stopp.
Stopp/start-system 3 133.
Avfuktning och avisning av
rutorna V
■
Tryck in knappen V. Aktiveringen
indikeras av lysdioden i knappen.
■ Tryck på knappen n för kylning.
Aktiveringen indikeras av lysdioden
i knappen.
■ Temperaturen och luftfördelningen ställs in automatiskt och fläkten gårmed hög hastighet.
■ Koppla in
bakruteuppvärmningen Ü.
■ För att återgå till föregående läge trycker du på knappen V. För att
återgå till automatikdrift trycker du på knappen AUTO.
Inställningen för den automatiska
bakrutevärmen kan ändras i menyn Inställningar i Info-Display. Person‐
liga inställningar 3 107.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 133.
Manuella inställningar
Klimatkontrollsystemets inställningar
kan ändras genom aktivering av
knapparna och vridreglagen på föl‐
jande sätt: Ändring av en inställning
deaktiverar det automatiska läget.

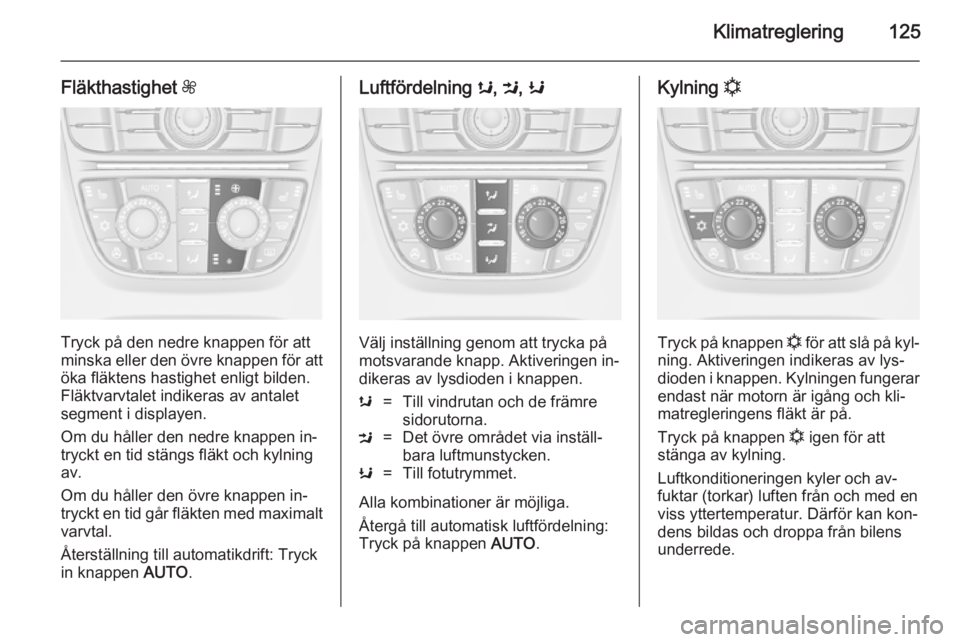

Klimatreglering125
Fläkthastighet Z
Tryck på den nedre knappen för att
minska eller den övre knappen för att öka fläktens hastighet enligt bilden.
Fläktvarvtalet indikeras av antalet
segment i displayen.
Om du håller den nedre knappen in‐ tryckt en tid stängs fläkt och kylning
av.
Om du håller den övre knappen in‐
tryckt en tid går fläkten med maximalt
varvtal.
Återställning till automatikdrift: Tryck
in knappen AUTO.
Luftfördelning s, M , K
Välj inställning genom att trycka på
motsvarande knapp. Aktiveringen in‐ dikeras av lysdioden i knappen.
s=Till vindrutan och de främre
sidorutorna.M=Det övre området via inställ‐
bara luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på knappen AUTO.
Kylning n
Tryck på knappen
n för att slå på kyl‐
ning. Aktiveringen indikeras av lys‐ dioden i knappen. Kylningen fungerar endast när motorn är igång och kli‐
matregleringens fläkt är på.
Tryck på knappen n igen för att
stänga av kylning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) luften från och med en viss yttertemperatur. Därför kan kon‐
dens bildas och droppa från bilens
underrede.

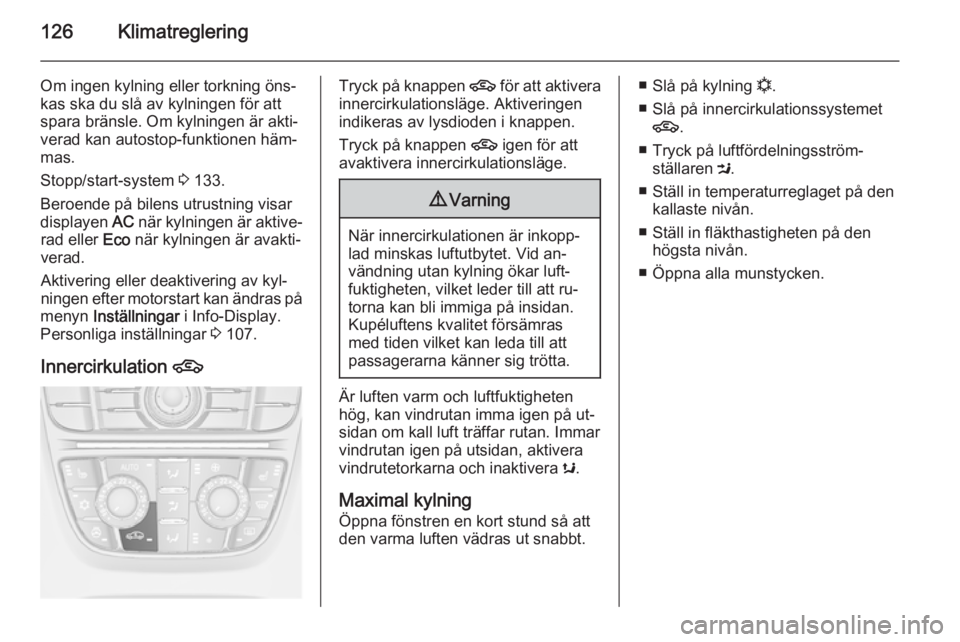

126Klimatreglering
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att
spara bränsle. Om kylningen är akti‐
verad kan autostop-funktionen häm‐
mas.
Stopp/start-system 3 133.
Beroende på bilens utrustning visar
displayen AC när kylningen är aktive‐
rad eller Eco när kylningen är avakti‐
verad.
Aktivering eller deaktivering av kyl‐
ningen efter motorstart kan ändras på
menyn Inställningar i Info-Display.
Personliga inställningar 3 107.
Innercirkulation 4Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen
indikeras av lysdioden i knappen.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på ut‐
sidan om kall luft träffar rutan. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera s.
Maximal kylning Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
■ Slå på kylning n.
■ Slå på innercirkulationssystemet 4 .
■ Tryck på luftfördelningsström‐ ställaren M.
■ Ställ in temperaturreglaget på den kallaste nivån.
■ Ställ in fläkthastigheten på den högsta nivån.
■ Öppna alla munstycken.

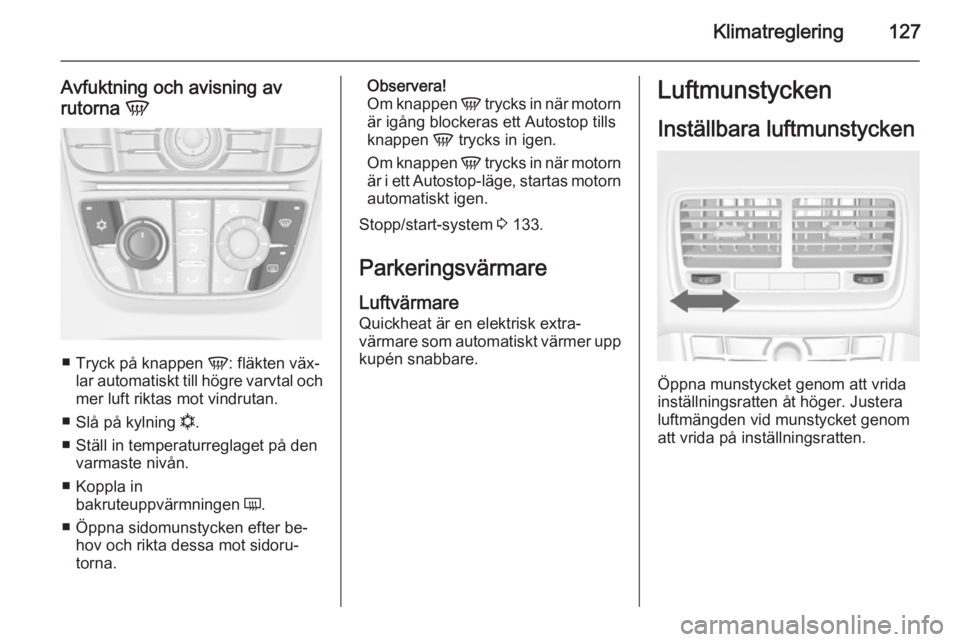

Klimatreglering127
Avfuktning och avisning av
rutorna V
■
Tryck på knappen V: fläkten väx‐
lar automatiskt till högre varvtal och
mer luft riktas mot vindrutan.
■ Slå på kylning n.
■ Ställ in temperaturreglaget på den varmaste nivån.
■ Koppla in bakruteuppvärmningen Ü.
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 133.
Parkeringsvärmare
Luftvärmare Quickheat är en elektrisk extra‐
värmare som automatiskt värmer upp
kupén snabbare.Luftmunstycken
Inställbara luftmunstycken
Öppna munstycket genom att vrida
inställningsratten åt höger. Justera
luftmängden vid munstycket genom
att vrida på inställningsratten.

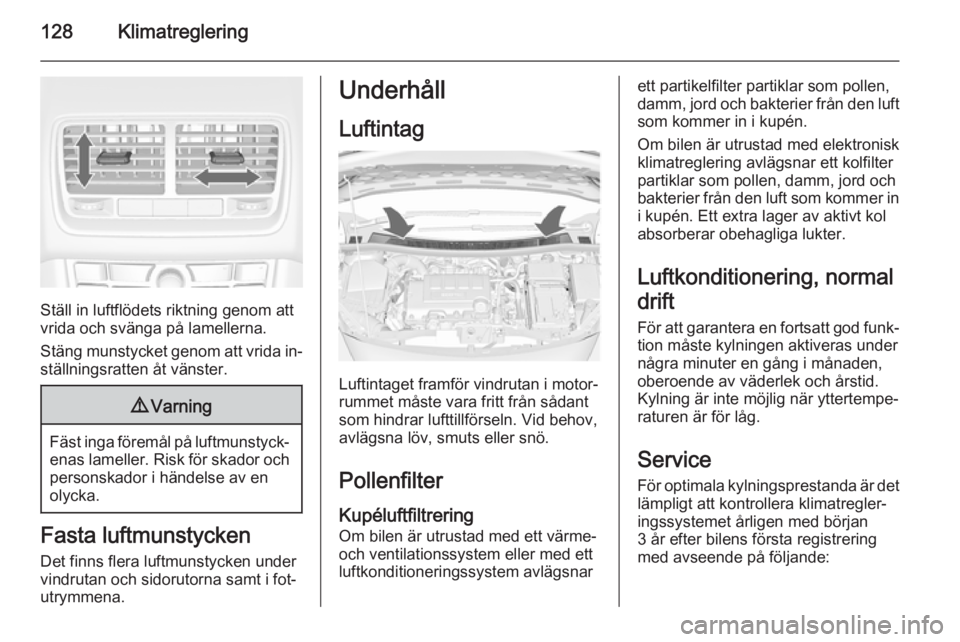

128Klimatreglering
Ställ in luftflödets riktning genom att
vrida och svänga på lamellerna.
Stäng munstycket genom att vrida in‐ ställningsratten åt vänster.
9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Fasta luftmunstycken
Det finns flera luftmunstycken under
vindrutan och sidorutorna samt i fot‐
utrymmena.
Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter Kupéluftfiltrering Om bilen är utrustad med ett värme-
och ventilationssystem eller med ett
luftkonditioneringssystem avlägsnar
ett partikelfilter partiklar som pollen,
damm, jord och bakterier från den luft som kommer in i kupén.
Om bilen är utrustad med elektronisk
klimatreglering avlägsnar ett kolfilter
partiklar som pollen, damm, jord och
bakterier från den luft som kommer in
i kupén. Ett extra lager av aktivt kol
absorberar obehagliga lukter.
Luftkonditionering, normal
drift För att garantera en fortsatt god funk‐ tion måste kylningen aktiveras under
några minuter en gång i månaden,
oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service För optimala kylningsprestanda är det
lämpligt att kontrollera klimatregler‐
ingssystemet årligen med början
3 år efter bilens första registrering
med avseende på följande:
