OPEL MERIVA 2014.5 Manual de Instruções (in Portugues)

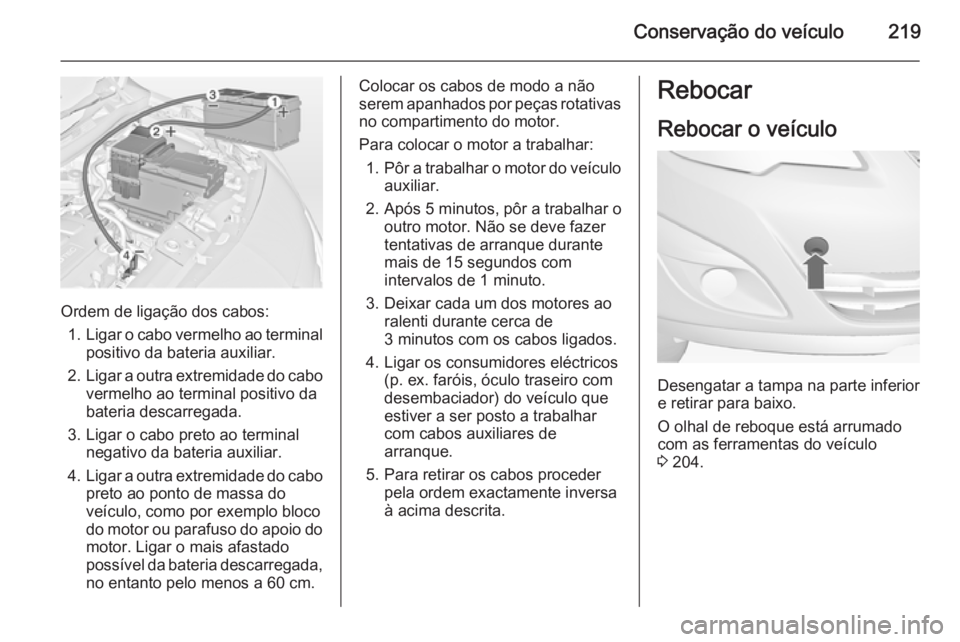

Conservação do veículo219
Ordem de ligação dos cabos:1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do
motor. Ligar o mais afastado
possível da bateria descarregada, no entanto pelo menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Desengatar a tampa na parte inferior
e retirar para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 204.

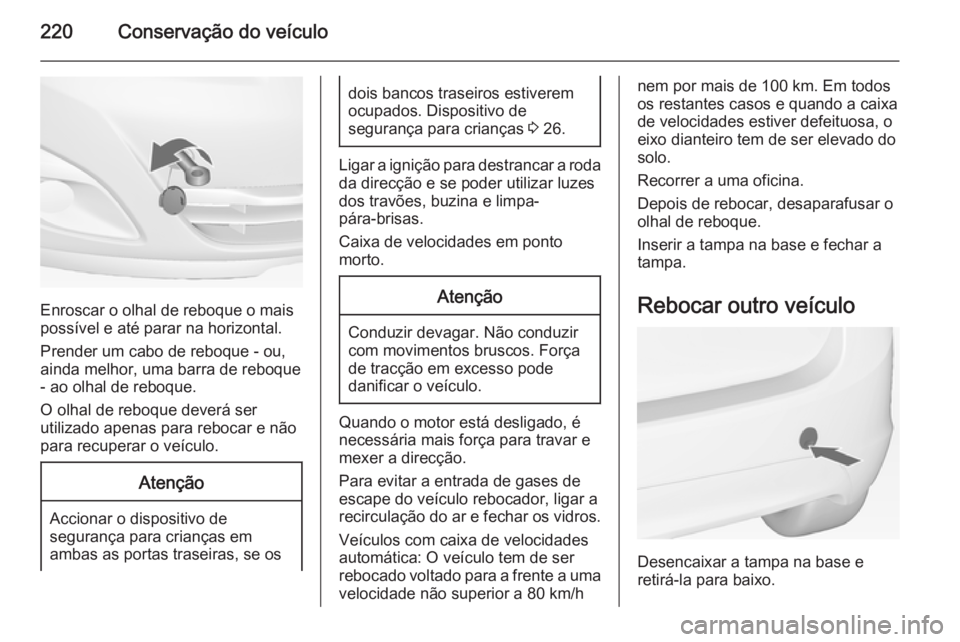

220Conservação do veículo
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Accionar o dispositivo de
segurança para crianças em
ambas as portas traseiras, se os
dois bancos traseiros estiverem ocupados. Dispositivo de
segurança para crianças 3 26.
Ligar a ignição para destrancar a roda
da direcção e se poder utilizar luzes
dos travões, buzina e limpa-
pára-brisas.
Caixa de velocidades em ponto
morto.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma
velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os restantes casos e quando a caixa
de velocidades estiver defeituosa, o
eixo dianteiro tem de ser elevado do
solo.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa na base e fechar a
tampa.
Rebocar outro veículo
Desencaixar a tampa na base e
retirá-la para baixo.

Conservação do veículo221
O olhal de reboque está arrumado
com as ferramentas do veículo
3 204.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou mesmo uma barra de reboque - ao
olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa na base e encaixá-la.
Conservação do
veículo
Conservação da
carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
remove a lubrificação e dificulta o
funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa
oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.

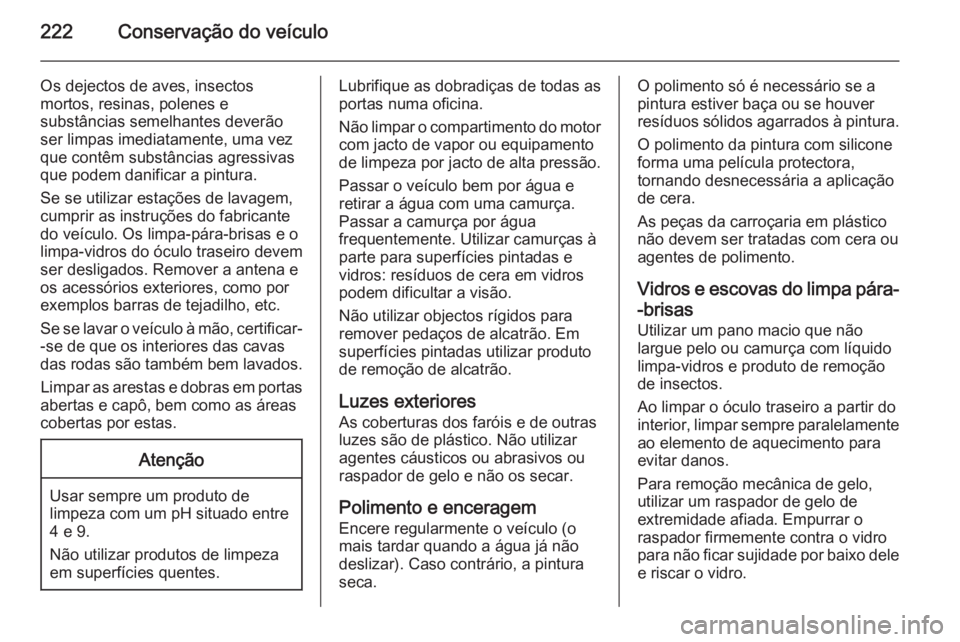

222Conservação do veículo
Os dejectos de aves, insectos
mortos, resinas, polenes e
substâncias semelhantes deverão
ser limpas imediatamente, uma vez
que contêm substâncias agressivas
que podem danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa-pára-brisas e o
limpa-vidros do óculo traseiro devem ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.Atenção
Usar sempre um produto de
limpeza com um pH situado entre
4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Lubrifique as dobradiças de todas as
portas numa oficina.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza por jacto de alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem
Encere regularmente o veículo (o
mais tardar quando a água já não
deslizar). Caso contrário, a pintura
seca.O polimento só é necessário se a
pintura estiver baça ou se houver
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do limpa pára-
-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo,
utilizar um raspador de gelo de
extremidade afiada. Empurrar o
raspador firmemente contra o vidro
para não ficar sujidade por baixo dele
e riscar o vidro.

Conservação do veículo223
Limpar escovas de limpa-vidros com
um pano macio e líquido limpa-
-vidros.
Tecto de abrir de vidro Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (p. ex. diluente,
soluções com acetona, etc.), meios
acídicos ou muito alcalinos ou panos
abrasivos. Não aplicar cera ou
agentes de polimento na parte
intermédia do tecto de abrir de vidro.
Jantes e pneus Não utilizar dispositivos de limpeza
por jacto de alta pressão.
Limpar as jantes com um produto de limpeza de jantes com pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.
Danos na pintura
Reparar pequenos danos na pintura
com uma caneta de retoque antes
que apareça ferrugem. Áreas com
danos maiores ou com ferrugem
devem ser reparadas numa oficina.Substrutura
Algumas áreas da substrutura do
veículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera se necessário.
Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser
realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de
cera de protecção.
Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.
Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C, o depósito de gás liquefeito tem de
ser retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Equipamento de reboque
Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza por jacto de alta pressão.
Sistema de suporte traseiro
Limpar o sistema de suporte traseiro
com um jacto de vapor ou
equipamento de limpeza por jacto de alta pressão pelo menos uma vez porano.
Accionar o sistema de suporte
traseiro periodicamente caso não
seja regularmente utilizado, em
especial durante o Inverno.

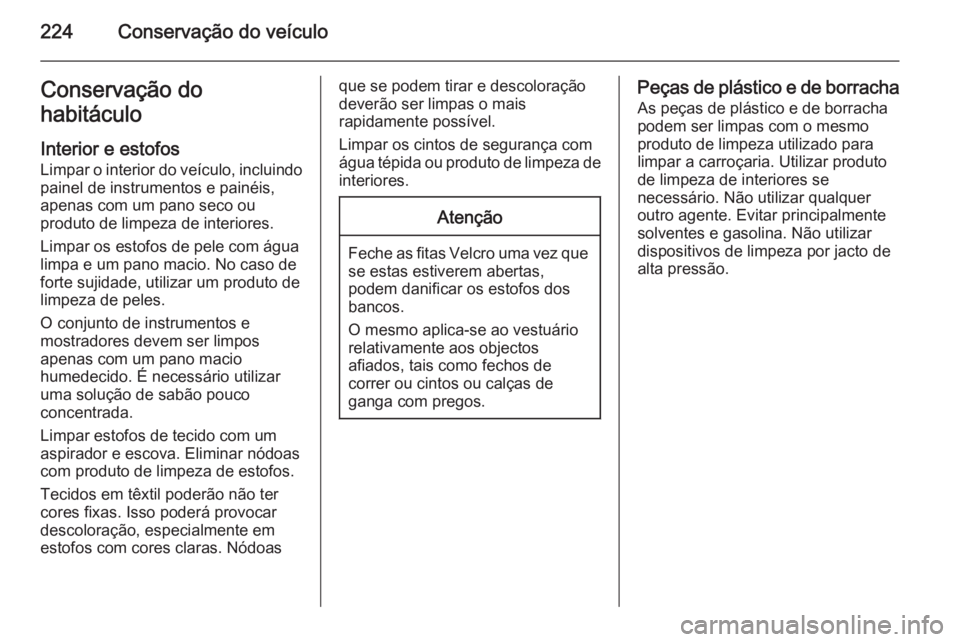

224Conservação do veículoConservação do
habitáculo
Interior e estofos Limpar o interior do veículo, incluindo
painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.
Limpar os estofos de pele com água
limpa e um pano macio. No caso de
forte sujidade, utilizar um produto de
limpeza de peles.
O conjunto de instrumentos e
mostradores devem ser limpos
apenas com um pano macio
humedecido. É necessário utilizar
uma solução de sabão pouco
concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.
Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoasque se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Limpar os cintos de segurança com
água tépida ou produto de limpeza de interiores.Atenção
Feche as fitas Velcro uma vez quese estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.
Peças de plástico e de borracha
As peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza por jacto de
alta pressão.

Serviço e manutenção225Serviço e manutençãoInformações gerais....................225
Líquidos, lubrificantes e peças
recomendados ........................... 226Informações gerais
Informação sobre a
assistência
Para assegurar uma utilização
económica e segura do veículo e
manter o valor do mesmo, é vital que
todos os trabalhos de manutenção
sejam efectuados quando
especificado.
A calendarização de serviço
pormenorizado e actualizado para o
seu veículo está disponível na
oficina.
Visor de serviço 3 97.
Revisões na Europa
A manutenção do seu veículo é
necessária a cada 30.000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Os intervalos de serviço Europeus
são válidos para os seguintes países:Andorra, Áustria, Bélgica, Bósnia-
-Herzegovina, Bulgária, Croácia,
Chipre, República Checa,
Dinamarca, Estónia, Finlândia,
França, Alemanha, Grécia,
Gronelândia, Hungria, Islândia,
Irlanda, Itália, Letónia, Lituânia,
Luxemburgo, Macedónia, Malta,
Montenegro, Países Baixos,
Noruega, Polónia, Portugal,
Roménia, Eslováquia, Eslovénia,
Espanha, Suécia, Suíça, Reino
Unido.
Visor de serviço 3 97.
Revisões fora da Europa A manutenção do seu veículo é
necessária a cada 15.000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Os intervalos de serviço internacional
são válidos para os países não
indicados no programa de serviço
Europeu.
Visor de serviço 3 97.

226Serviço e manutenção
Confirmações
A confirmação da revisão é registada no Manual de Assistência e Garantia. A data e a quilometragem são
completados com o carimbo e a
assinatura da oficina de assistência.
Assegurar que o Manual de
Assistência e Garantia está
correctamente preenchido, já que
uma prova contínua de revisões é
essencial em caso de reclamações
ao abrigo da garantia ou no âmbito de
"Goodwill" e constitui ainda uma
vantagem quando chegar a altura de
vender o veículo.
Intervalo de serviço com a vida
útil restante do óleo de motor O intervalo de serviço baseia-se emvários parâmetros dependendo dautilização.
O visor de serviço informa-o quando
deve mudar o óleo de motor.
Visor de serviço 3 97.Líquidos, lubrificantes e
peças recomendados
Líquidos e lubrificantes
recomendados Utilizar apenas produtos que
cumprem as especificações
recomendadas. Danos resultantes da
utilização de produtos que não
cumpram estas especificações não
serão cobertos pela garantia.9 Aviso
Os materiais de funcionamento
são perigosos e podem ser
venenosos. Manusear com
cuidado. Prestar atenção à
informação presente nos
recipientes.
Óleo de motor
O óleo de motor é identificado pela qualidade e pela viscosidade. A
qualidade é mais importante que a
viscosidade quando se selecciona o
óleo de motor a utilizar. A qualidade
do óleo garante por exemplo a
limpeza do motor, protecção anti-
-desgaste e controlo do
envelhecimento do óleo, enquanto
que a graduação da viscosidade dá
informação da espessura do óleo
numa variedade de temperaturas.
Dexos é a mais recente qualidade do
óleo que garante uma protecção ideal para motores a gasolina ou diesel.
Caso não esteja disponível, devem
ser utilizados óleos de motor de
outras qualidades adequadas. As
recomendações para motores a
gasolina são também válidas para motores a Gás Natural Comprimido
(GNC), Gás Liquefeito de Petróleo
(GPL) e Etanol (E85).
Seleccionar o óleo de motor
adequado com base na qualidade e na temperatura ambiente mínima
3 230.
Atestar com óleo de motor
Óleos de motor de fabricantes e
marcas diferentes poderão ser
misturados desde que cumpram os
critérios do óleo de motor em
qualidade e viscosidade.

Serviço e manutenção227
A utilização de óleo de motor apenas
com a qualidade ACEA A1/B1 ou A5/
B5 é proibida, porque pode provocar
danos no motor a longo prazo em
determinadas condições de
funcionamento.
Seleccionar o óleo de motor
adequado com base na qualidade e
na temperatura ambiente mínima
3 230.
Aditivos do óleo de motor adicionais
A utilização de aditivos do óleo de
motor adicionais pode causar danos
e invalidar a garantia.
Graduações da viscosidade do óleo
de motor
A graduação de viscosidade SAE dá
informação da espessura do óleo.
O óleo multigraduado é indicado por
dois números, como p. ex.
SAE 5W-30. O primeiro número,
seguido por um W, indica a
viscosidade a baixas temperaturas e
o segundo número indica a
viscosidade a altas temperaturas.Seleccionar o nível de viscosidade
adequado dependendo da
temperatura ambiente mínima
3 230.
Todos os graus de viscosidade
recomendados são adequados para
temperaturas ambiente elevadas.
Líquido de arrefecimento e
anti-congelante Utilizar apenas anti-congelante de
líquido de arrefecimento de longa
duração (LLC) sem silicatos.
O sistema é atestado de fábrica com
líquido de arrefecimento concebido
para uma protecção excelente contra corrosão e gelo até aprox. -28 °C.
Esta concentração deverá ser
mantida ao longo de todo o ano. A
utilização de aditivos do líquido de
arrefecimento adicionais que
pretendem dar uma protecção
adicional contra a corrosão ou vedar
pequenas fugas podem causar
problemas de funcionamento. A
responsabilidade pelas
consequências resultantes dautilização de aditivos de líquido de
arrefecimento adicionais será
rejeitada.
Líquido dos travões e da
embraiagem Utilizar apenas líquido dos travões de
elevado desempenho aprovado para
o veículo, consultar uma oficina.
Com o tempo, o óleo dos travões
absorve a humidade o que reduzirá a eficiência de travagem. Por isso, o
óleo dos travões deveria ser
substituído nos intervalos
especificados.
O óleo dos travões deverá ser
guardado num recipiente estanque
para evitar a absorção de água.
Assegurar que o óleo dos travões não fica contaminado.

228Dados técnicosDados técnicosIdentificação do veículo.............228
Dados do veículo .......................230Identificação do veículo
Número de identificação
do veículo
O Número de identificação do veículo está gravado na placa de
identificação e no piso do veículo, por baixo do tapete, visível por baixo de
uma cobertura.
O Número de identificação do veículo foi gravado no painel de instrumentos
visível através do pára-brisas.
