OPEL MERIVA 2014.5 Manual de Instruções (in Portugues)

Bancos, sistemas de segurança59
Advertência
Não colar nada nos sistemas de
segurança para crianças e não os
cobrir com outros materiais.
Um sistema de segurança para
crianças que tenha sido sujeito a
tensão num acidente deve ser
substituído.

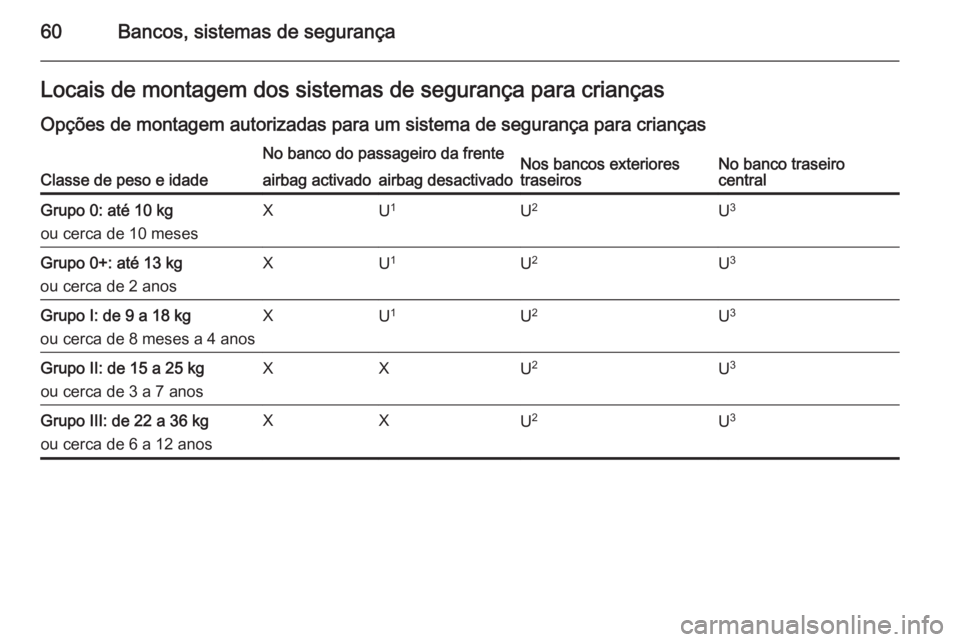

60Bancos, sistemas de segurançaLocais de montagem dos sistemas de segurança para crianças
Opções de montagem autorizadas para um sistema de segurança para crianças
Classe de peso e idade
No banco do passageiro da frenteNos bancos exteriores
traseirosNo banco traseiro
centralairbag activadoairbag desactivadoGrupo 0: até 10 kg
ou cerca de 10 mesesXU 1U2U3Grupo 0+: até 13 kg
ou cerca de 2 anosXU 1U2U3Grupo I: de 9 a 18 kg
ou cerca de 8 meses a 4 anosXU 1U2U3Grupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosXXU 2U3Grupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosXXU 2U3

Bancos, sistemas de segurança61
1=Se o sistema de segurança para crianças estiver fixo por um cinto de segurança de três pontos, deslocar a regulaçãoda altura do banco para a posição mais alta e certificar-se de que o cinto de segurança do veículo corre para a frente
a partir do ponto de ancoragem superior. Endireitar o encosto do banco o suficiente para que o cinto de segurança
fique esticado no lado da fivela.2=Apenas se os bancos junto às janelas estiverem na posição 1 ou 2, 3 43.3=Apenas se os bancos junto às janelas estiverem alinhados com o banco central (posição 2, 3 43).U=Adequabilidade universal em conjunto com o cinto de segurança de três pontos.X=Nenhum sistema de segurança para crianças autorizado neste grupo de peso e idade.
Opções de montagem autorizadas para um sistema de segurança para crianças ISOFIX
Classe por pesoClasse por
alturaCaracterística
No banco do
passageiro da
frenteNos bancos exteriores traseirosNo banco
traseiro centralGrupo 0: até 10 kg
ou cerca de 10 mesesEISO/R1XIL 1XGrupo 0+: até 13 kg
ou cerca de 2 anosEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL 1X

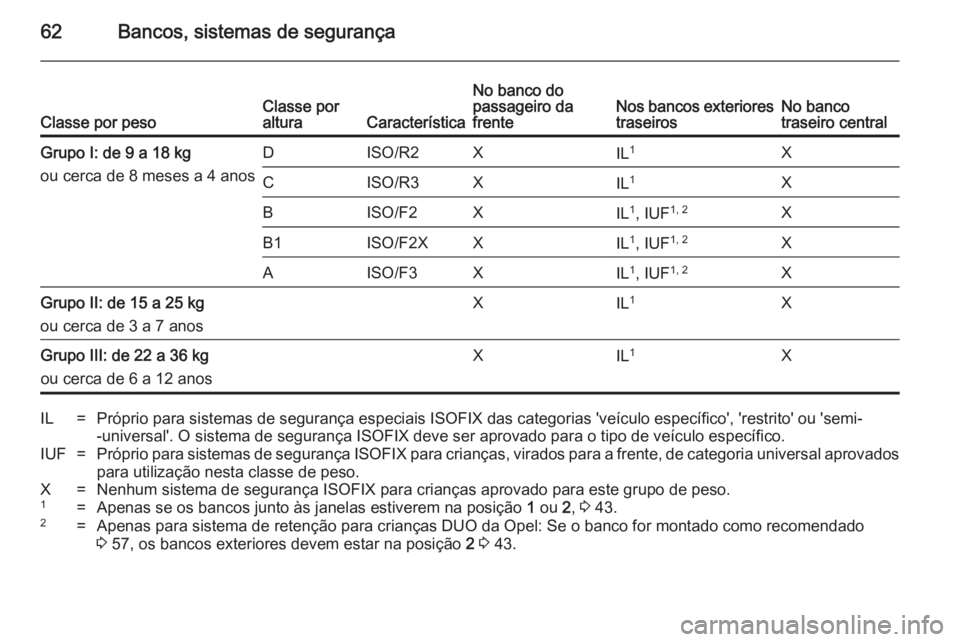

62Bancos, sistemas de segurançaClasse por pesoClasse por
alturaCaracterística
No banco do
passageiro da
frenteNos bancos exteriores traseirosNo banco
traseiro centralGrupo I: de 9 a 18 kg
ou cerca de 8 meses a 4 anosDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XGrupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosXIL 1XGrupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosXIL 1XIL=Próprio para sistemas de segurança especiais ISOFIX das categorias 'veículo específico', 'restrito' ou 'semi-
-universal'. O sistema de segurança ISOFIX deve ser aprovado para o tipo de veículo específico.IUF=Próprio para sistemas de segurança ISOFIX para crianças, virados para a frente, de categoria universal aprovados
para utilização nesta classe de peso.X=Nenhum sistema de segurança ISOFIX para crianças aprovado para este grupo de peso.1=Apenas se os bancos junto às janelas estiverem na posição 1 ou 2, 3 43.2=Apenas para sistema de retenção para crianças DUO da Opel: Se o banco for montado como recomendado
3 57, os bancos exteriores devem estar na posição 2 3 43.

Bancos, sistemas de segurança63

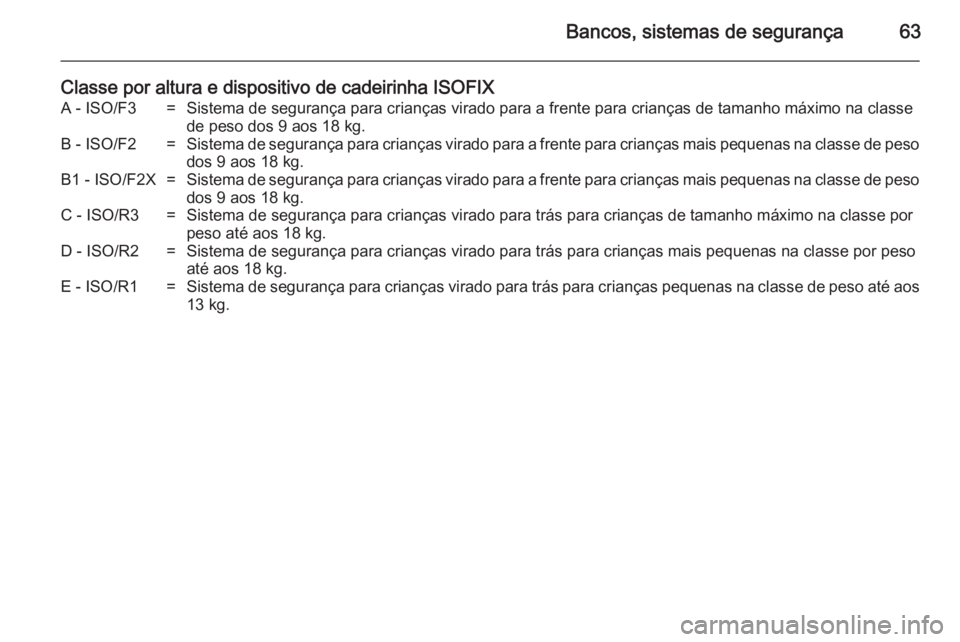

Classe por altura e dispositivo de cadeirinha ISOFIXA - ISO/F3=Sistema de segurança para crianças virado para a frente para crianças de tamanho máximo na classede peso dos 9 aos 18 kg.B - ISO/F2=Sistema de segurança para crianças virado para a frente para crianças mais pequenas na classe de peso
dos 9 aos 18 kg.B1 - ISO/F2X=Sistema de segurança para crianças virado para a frente para crianças mais pequenas na classe de peso
dos 9 aos 18 kg.C - ISO/R3=Sistema de segurança para crianças virado para trás para crianças de tamanho máximo na classe por
peso até aos 18 kg.D - ISO/R2=Sistema de segurança para crianças virado para trás para crianças mais pequenas na classe por peso
até aos 18 kg.E - ISO/R1=Sistema de segurança para crianças virado para trás para crianças pequenas na classe de peso até aos 13 kg.

64Bancos, sistemas de segurançaSistemas de segurança
para crianças ISOFIX
Apertar os sistemas de retenção para
crianças ISOFIX aprovados para o veículo, nos suportes de montagem
ISOFIX. As posições específicas do
veículo para o sistema de retenção
ISOFIX ISOFIX para crianças estão marcadas na tabela com IL.
Suportes de montagem ISOFIX estão
indicados por uma etiqueta no apoio
das costas.
Sistemas de segurança
para crianças Top-Tether
Sistemas de segurança para crianças
Top-Tether estão identificados com o
símbolo : para cadeirinha de
criança.
Além do acessório ISOFIX, fixar a fita
Top-Tether ao Sistema de segurança
para crianças Top-Tether. A fita deve
passar entre as duas barras-guia do
encosto de cabeça.
Os sistemas de retenção ISOFIX
para crianças com posições de
categoria universal estão marcados
na tabela com IUF.

Arrumação65ArrumaçãoCompartimentos de arrumação...65
Bagageira .................................... 78
Sistema de bagageira de tejadi‐
lho ................................................ 84
Indicações de carregamento .......85Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Porta-luvas
O porta-luvas contém um suporte
para canetas, um suporte para
moedas e um adaptador da chave
dos parafusos de bloqueio das rodas.
No interior do porta-luvas há um
compartimento para o Manual de
Utilização. Puxar a patilha para abrir
o compartimento.
O porta-luvas deve estar fechado
durante a condução.

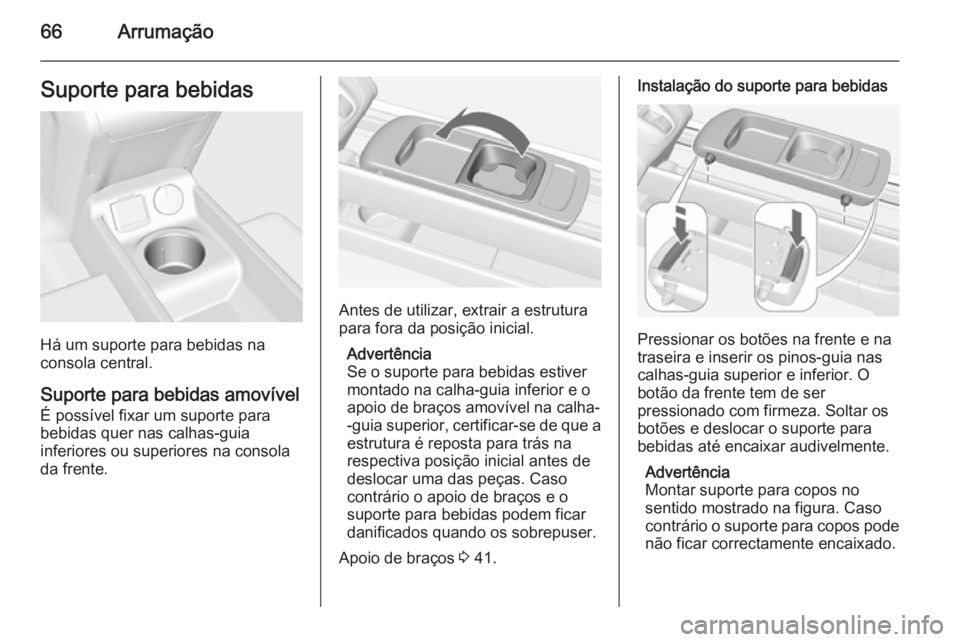

66ArrumaçãoSuporte para bebidas
Há um suporte para bebidas na
consola central.
Suporte para bebidas amovível É possível fixar um suporte para
bebidas quer nas calhas-guia
inferiores ou superiores na consola
da frente.
Antes de utilizar, extrair a estrutura para fora da posição inicial.
Advertência
Se o suporte para bebidas estiver
montado na calha-guia inferior e o
apoio de braços amovível na calha-
-guia superior, certificar-se de que a estrutura é reposta para trás na
respectiva posição inicial antes de
deslocar uma das peças. Caso
contrário o apoio de braços e o
suporte para bebidas podem ficar
danificados quando os sobrepuser.
Apoio de braços 3 41.
Instalação do suporte para bebidas
Pressionar os botões na frente e na
traseira e inserir os pinos-guia nas
calhas-guia superior e inferior. O
botão da frente tem de ser
pressionado com firmeza. Soltar os
botões e deslocar o suporte para
bebidas até encaixar audivelmente.
Advertência
Montar suporte para copos no
sentido mostrado na figura. Caso
contrário o suporte para copos pode
não ficar correctamente encaixado.

Arrumação67

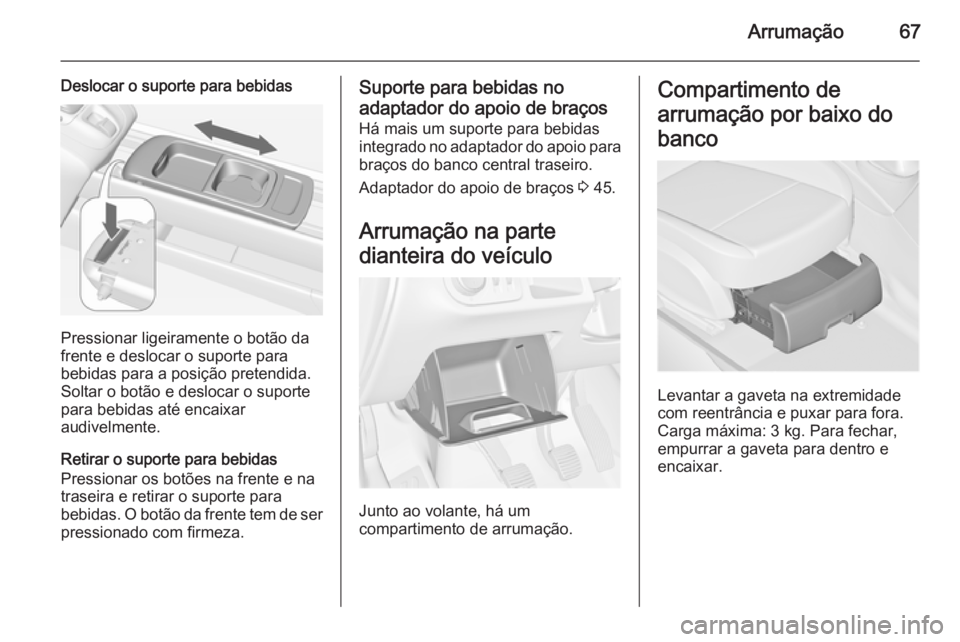

Deslocar o suporte para bebidas
Pressionar ligeiramente o botão da
frente e deslocar o suporte para
bebidas para a posição pretendida.
Soltar o botão e deslocar o suporte
para bebidas até encaixar
audivelmente.
Retirar o suporte para bebidas
Pressionar os botões na frente e na
traseira e retirar o suporte para
bebidas. O botão da frente tem de ser pressionado com firmeza.
Suporte para bebidas no
adaptador do apoio de braços Há mais um suporte para bebidas
integrado no adaptador do apoio para braços do banco central traseiro.
Adaptador do apoio de braços 3 45.
Arrumação na parte
dianteira do veículo
Junto ao volante, há um
compartimento de arrumação.
Compartimento de
arrumação por baixo do
banco
Levantar a gaveta na extremidade
com reentrância e puxar para fora.
Carga máxima: 3 kg. Para fechar,
empurrar a gaveta para dentro e
encaixar.

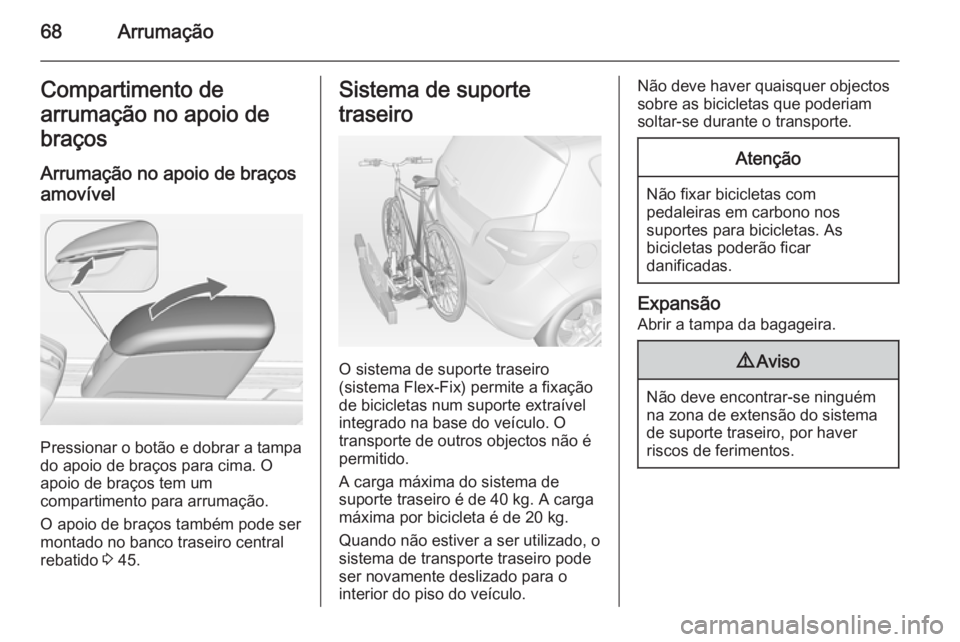

68ArrumaçãoCompartimento de
arrumação no apoio de braços
Arrumação no apoio de braços
amovível
Pressionar o botão e dobrar a tampa
do apoio de braços para cima. O
apoio de braços tem um
compartimento para arrumação.
O apoio de braços também pode ser
montado no banco traseiro central
rebatido 3 45.
Sistema de suporte
traseiro
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de bicicletas num suporte extraível
integrado na base do veículo. O
transporte de outros objectos não é
permitido.
A carga máxima do sistema de
suporte traseiro é de 40 kg. A carga
máxima por bicicleta é de 20 kg.
Quando não estiver a ser utilizado, o
sistema de transporte traseiro pode
ser novamente deslizado para o
interior do piso do veículo.
Não deve haver quaisquer objectos
sobre as bicicletas que poderiam
soltar-se durante o transporte.Atenção
Não fixar bicicletas com pedaleiras em carbono nos
suportes para bicicletas. As
bicicletas poderão ficar
danificadas.
Expansão
Abrir a tampa da bagageira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
