OPEL MERIVA 2014.5 Manuale di uso e manutenzione (in Italian)

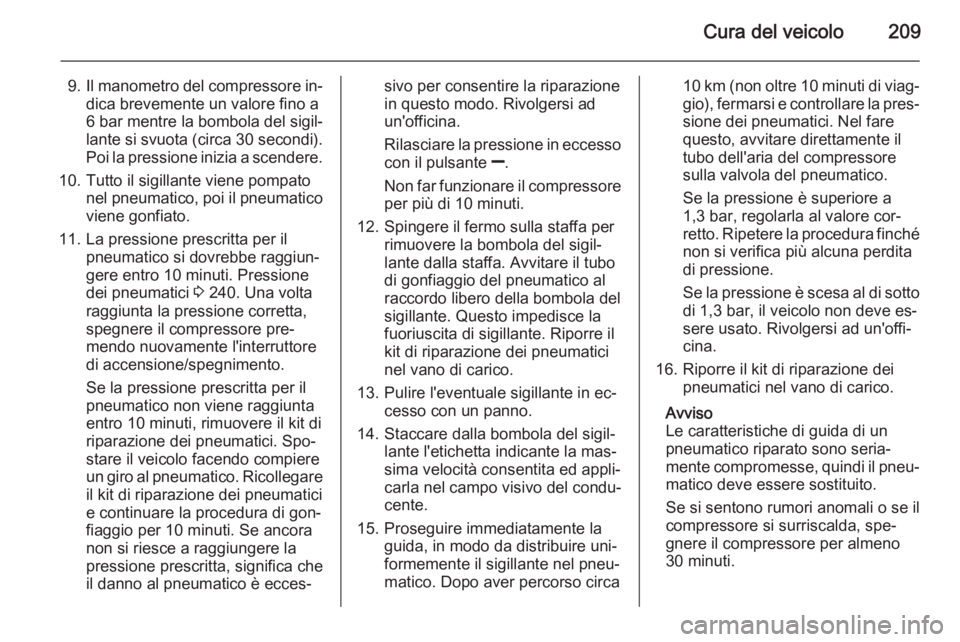

Cura del veicolo209
9.Il manometro del compressore in‐
dica brevemente un valore fino a
6 bar mentre la bombola del sigil‐
lante si svuota (circa 30 secondi).
Poi la pressione inizia a scendere.
10. Tutto il sigillante viene pompato nel pneumatico, poi il pneumatico
viene gonfiato.
11. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 240. Una volta
raggiunta la pressione corretta, spegnere il compressore pre‐
mendo nuovamente l'interruttore
di accensione/spegnimento.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico. Ricollegare
il kit di riparazione dei pneumatici
e continuare la procedura di gon‐
fiaggio per 10 minuti. Se ancora
non si riesce a raggiungere la
pressione prescritta, significa che
il danno al pneumatico è ecces‐sivo per consentire la riparazione
in questo modo. Rivolgersi ad
un'officina.
Rilasciare la pressione in eccesso con il pulsante ].
Non far funzionare il compressore per più di 10 minuti.
12. Spingere il fermo sulla staffa per rimuovere la bombola del sigil‐
lante dalla staffa. Avvitare il tubo
di gonfiaggio del pneumatico al
raccordo libero della bombola del
sigillante. Questo impedisce la
fuoriuscita di sigillante. Riporre il
kit di riparazione dei pneumatici
nel vano di carico.
13. Pulire l'eventuale sigillante in ec‐ cesso con un panno.
14. Staccare dalla bombola del sigil‐ lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
15. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa10 km (non oltre 10 minuti di viag‐
gio), fermarsi e controllare la pres‐
sione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché non si verifica più alcuna perdita
di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
16. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida di un
pneumatico riparato sono seria‐
mente compromesse, quindi il pneu‐
matico deve essere sostituito.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.

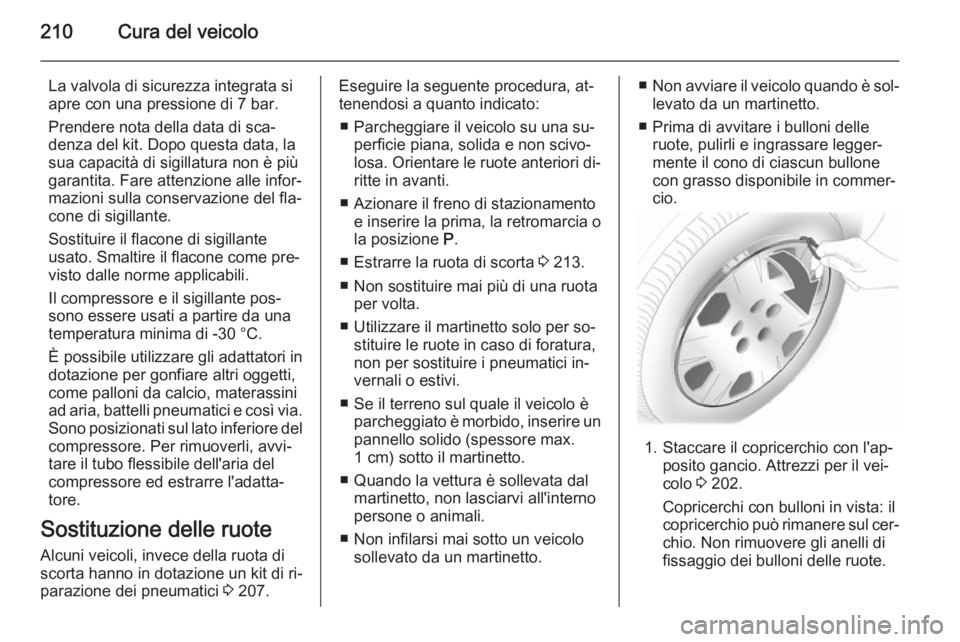

210Cura del veicolo
La valvola di sicurezza integrata si
apre con una pressione di 7 bar.
Prendere nota della data di sca‐
denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più
garantita. Fare attenzione alle infor‐
mazioni sulla conservazione del fla‐
cone di sigillante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come pre‐
visto dalle norme applicabili.
Il compressore e il sigillante pos‐
sono essere usati a partire da una
temperatura minima di -30 °C.
È possibile utilizzare gli adattatori in
dotazione per gonfiare altri oggetti,
come palloni da calcio, materassini
ad aria, battelli pneumatici e così via.
Sono posizionati sul lato inferiore del compressore. Per rimuoverli, avvi‐
tare il tubo flessibile dell'aria del
compressore ed estrarre l'adatta‐
tore.
Sostituzione delle ruote Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 207.Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
■ Parcheggiare il veicolo su una su‐ perficie piana, solida e non scivo‐
losa. Orientare le ruote anteriori di‐ ritte in avanti.
■ Azionare il freno di stazionamento e inserire la prima, la retromarcia ola posizione P.
■ Estrarre la ruota di scorta 3 213.
■ Non sostituire mai più di una ruota per volta.
■ Utilizzare il martinetto solo per so‐ stituire le ruote in caso di foratura,
non per sostituire i pneumatici in‐
vernali o estivi.
■ Se il terreno sul quale il veicolo è parcheggiato è morbido, inserire un
pannello solido (spessore max.
1 cm) sotto il martinetto.
■ Quando la vettura è sollevata dal martinetto, non lasciarvi all'interno
persone o animali.
■ Non infilarsi mai sotto un veicolo sollevato da un martinetto.■Non avviare il veicolo quando è sol‐
levato da un martinetto.
■ Prima di avvitare i bulloni delle ruote, pulirli e ingrassare legger‐mente il cono di ciascun bullone
con grasso disponibile in commer‐
cio.
1. Staccare il copricerchio con l'ap‐ posito gancio. Attrezzi per il vei‐
colo 3 202.
Copricerchi con bulloni in vista: il
copricerchio può rimanere sul cer‐
chio. Non rimuovere gli anelli di
fissaggio dei bulloni delle ruote.

Cura del veicolo211
Cerchi in lega: staccare i cappuccidei bulloni delle ruote e rimuoverli.
Per proteggere il cerchio, porre un panno morbido tra il cacciavite e ilcerchio in lega.
2. Variante 1:
Montare la chiave della ruota as‐
sicurandosi che sia posizionata in
modo sicuro, quindi allentare ogni bullone di mezzo giro.
Variante 2:
Aprire la chiave della ruota e in‐
stallarla assicurandosi che sia po‐
sizionata in modo sicuro, quindi
allentare ogni bullone di mezzo
giro.
Le ruote potrebbero essere pro‐
tette da bulloni di bloccaggio. Per
allentare questi bulloni specifici,
fissare prima l'adattatore chiave
sulla testa del bullone prima di in‐
stallare la chiave per ruote. L'a‐
dattatore chiave si trova nel cas‐
settino portaoggetti.3. Accertare che il martinetto sia po‐
sizionato correttamente in corri‐
spondenza dei punti di solleva‐
mento del veicolo.

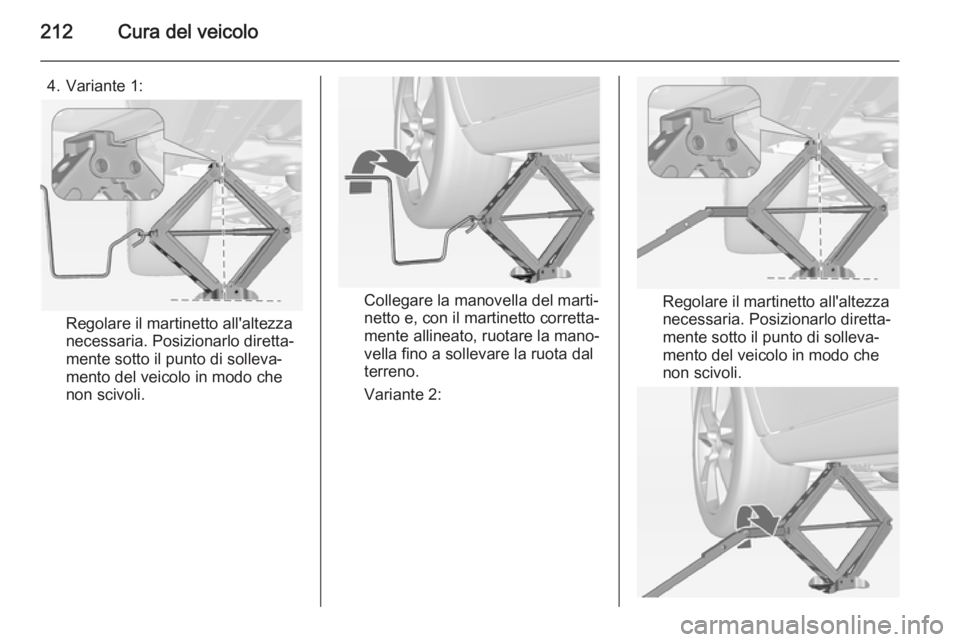

212Cura del veicolo
4. Variante 1:
Regolare il martinetto all'altezza
necessaria. Posizionarlo diretta‐
mente sotto il punto di solleva‐
mento del veicolo in modo che
non scivoli.
Collegare la manovella del marti‐
netto e, con il martinetto corretta‐
mente allineato, ruotare la mano‐
vella fino a sollevare la ruota dal
terreno.
Variante 2:Regolare il martinetto all'altezza
necessaria. Posizionarlo diretta‐
mente sotto il punto di solleva‐
mento del veicolo in modo che
non scivoli.

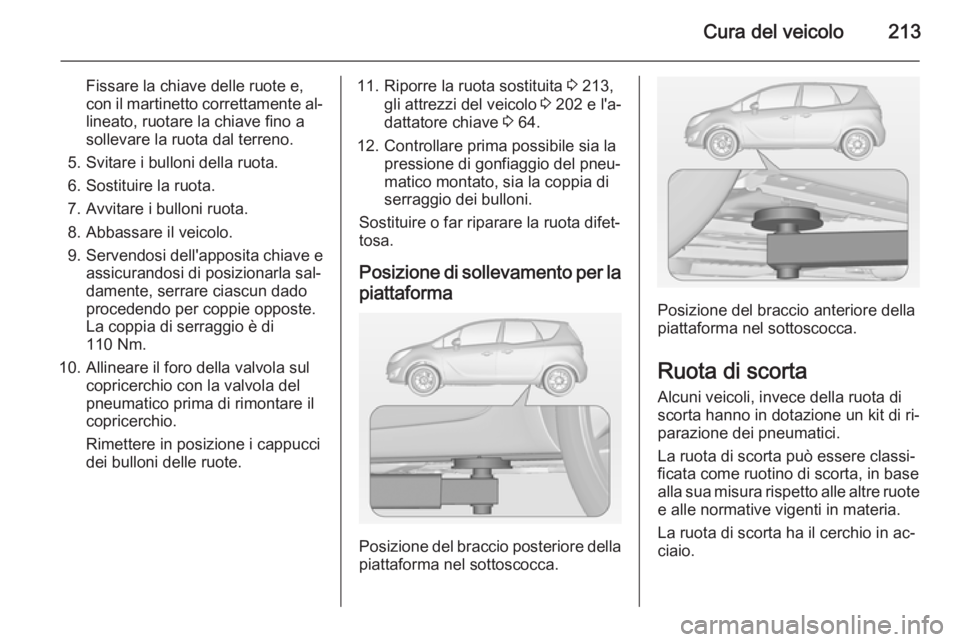

Cura del veicolo213
Fissare la chiave delle ruote e,
con il martinetto correttamente al‐ lineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
5. Svitare i bulloni della ruota.
6. Sostituire la ruota.
7. Avvitare i bulloni ruota.
8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di 110 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Rimettere in posizione i cappucci
dei bulloni delle ruote.11. Riporre la ruota sostituita 3 213,
gli attrezzi del veicolo 3 202 e l'a‐
dattatore chiave 3 64.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei bulloni.
Sostituire o far riparare la ruota difet‐
tosa.
Posizione di sollevamento per lapiattaforma
Posizione del braccio posteriore della
piattaforma nel sottoscocca.
Posizione del braccio anteriore della
piattaforma nel sottoscocca.
Ruota di scorta Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici.
La ruota di scorta può essere classi‐
ficata come ruotino di scorta, in base
alla sua misura rispetto alle altre ruote
e alle normative vigenti in materia.
La ruota di scorta ha il cerchio in ac‐
ciaio.

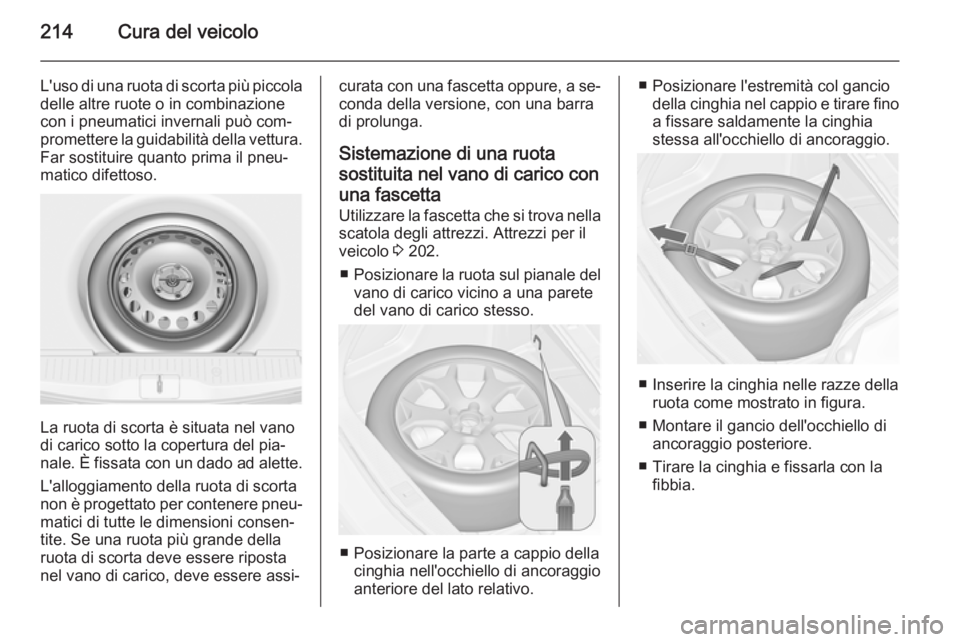

214Cura del veicolo
L'uso di una ruota di scorta più piccola
delle altre ruote o in combinazione
con i pneumatici invernali può com‐ promettere la guidabilità della vettura.
Far sostituire quanto prima il pneu‐
matico difettoso.
La ruota di scorta è situata nel vano
di carico sotto la copertura del pia‐
nale. È fissata con un dado ad alette.
L'alloggiamento della ruota di scorta
non è progettato per contenere pneu‐ matici di tutte le dimensioni consen‐
tite. Se una ruota più grande della
ruota di scorta deve essere riposta
nel vano di carico, deve essere assi‐
curata con una fascetta oppure, a se‐
conda della versione, con una barra
di prolunga.
Sistemazione di una ruota
sostituita nel vano di carico con una fascetta
Utilizzare la fascetta che si trova nella scatola degli attrezzi. Attrezzi per il
veicolo 3 202.
■ Posizionare la ruota sul pianale del
vano di carico vicino a una parete
del vano di carico stesso.
■ Posizionare la parte a cappio della cinghia nell'occhiello di ancoraggio
anteriore del lato relativo.
■ Posizionare l'estremità col gancio della cinghia nel cappio e tirare finoa fissare saldamente la cinghia
stessa all'occhiello di ancoraggio.
■ Inserire la cinghia nelle razze della ruota come mostrato in figura.
■ Montare il gancio dell'occhiello di ancoraggio posteriore.
■ Tirare la cinghia e fissarla con la fibbia.

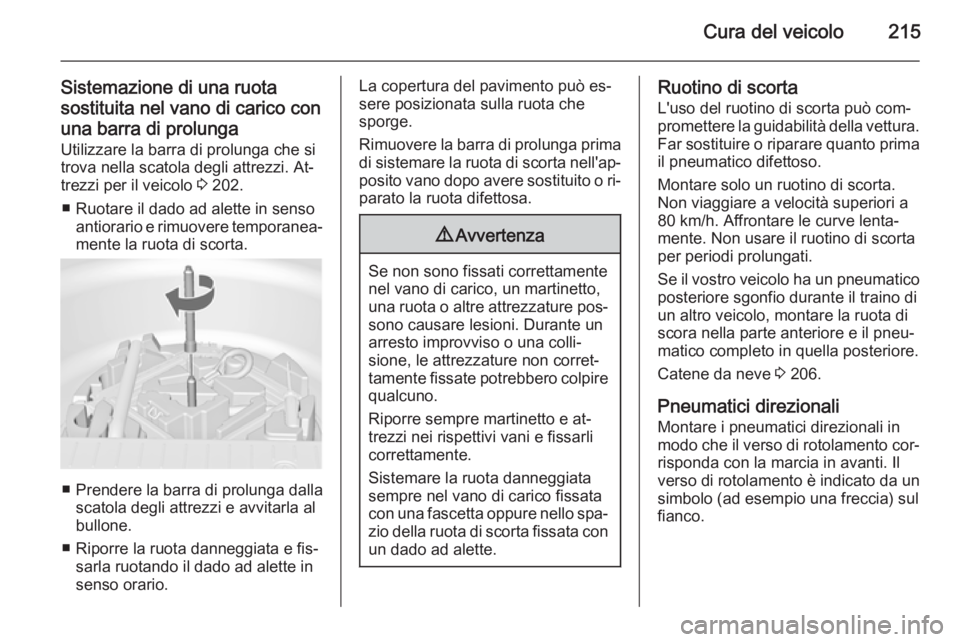

Cura del veicolo215
Sistemazione di una ruota
sostituita nel vano di carico con una barra di prolunga Utilizzare la barra di prolunga che sitrova nella scatola degli attrezzi. At‐
trezzi per il veicolo 3 202.
■ Ruotare il dado ad alette in senso antiorario e rimuovere temporanea‐
mente la ruota di scorta.
■ Prendere la barra di prolunga dalla scatola degli attrezzi e avvitarla al
bullone.
■ Riporre la ruota danneggiata e fis‐ sarla ruotando il dado ad alette in
senso orario.
La copertura del pavimento può es‐
sere posizionata sulla ruota che
sporge.
Rimuovere la barra di prolunga prima di sistemare la ruota di scorta nell'ap‐ posito vano dopo avere sostituito o ri‐
parato la ruota difettosa.9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature pos‐ sono causare lesioni. Durante un
arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e at‐
trezzi nei rispettivi vani e fissarli
correttamente.
Sistemare la ruota danneggiata
sempre nel vano di carico fissata
con una fascetta oppure nello spa‐ zio della ruota di scorta fissata con
un dado ad alette.
Ruotino di scorta
L'uso del ruotino di scorta può com‐
promettere la guidabilità della vettura.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
Se il vostro veicolo ha un pneumatico
posteriore sgonfio durante il traino di
un altro veicolo, montare la ruota di
scora nella parte anteriore e il pneu‐
matico completo in quella posteriore.
Catene da neve 3 206.
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.

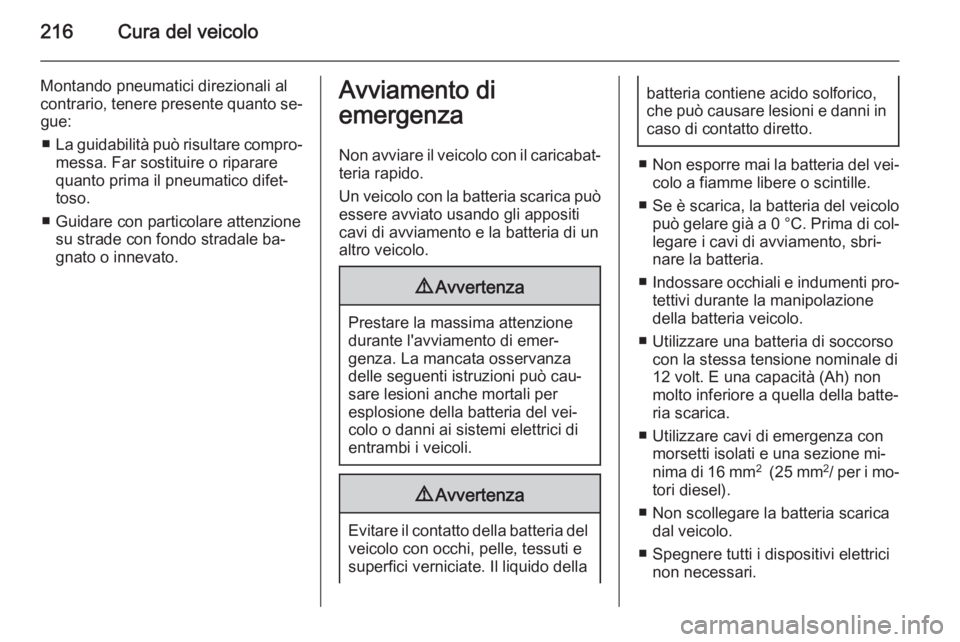

216Cura del veicolo
Montando pneumatici direzionali al
contrario, tenere presente quanto se‐ gue:
■ La guidabilità può risultare compro‐
messa. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
■ Guidare con particolare attenzione su strade con fondo stradale ba‐
gnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐ teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
Prestare la massima attenzione
durante l'avviamento di emer‐
genza. La mancata osservanza
delle seguenti istruzioni può cau‐
sare lesioni anche mortali per
esplosione della batteria del vei‐
colo o danni ai sistemi elettrici di
entrambi i veicoli.
9 Avvertenza
Evitare il contatto della batteria del
veicolo con occhi, pelle, tessuti e
superfici verniciate. Il liquido della
batteria contiene acido solforico,
che può causare lesioni e danni in
caso di contatto diretto.
■ Non esporre mai la batteria del vei‐
colo a fiamme libere o scintille.
■ Se è scarica, la batteria del veicolo
può gelare già a 0 °C. Prima di col‐
legare i cavi di avviamento, sbri‐
nare la batteria.
■ Indossare occhiali e indumenti pro‐
tettivi durante la manipolazione
della batteria veicolo.
■ Utilizzare una batteria di soccorso con la stessa tensione nominale di
12 volt. E una capacità (Ah) non
molto inferiore a quella della batte‐
ria scarica.
■ Utilizzare cavi di emergenza con morsetti isolati e una sezione mi‐
nima di 16 mm 2
(25 mm 2
/ per i mo‐
tori diesel).
■ Non scollegare la batteria scarica dal veicolo.
■ Spegnere tutti i dispositivi elettrici non necessari.

Cura del veicolo217
■ Non sporgersi sopra la batteria du‐rante la procedura di avviamento di
emergenza.
■ I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
■ Durante l'avviamento di emer‐ genza i veicoli non devono entrarein contatto tra di loro.
■ Azionare il freno di stazionamento e portare il cambio in posizione di
folle o in posizione P se il veicolo è
dotato di cambio automatico.
■ Aprire i tappi protettivi dei terminali positivi di entrambe le batterie.
Ordine di connessione dei cavi.
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di soc‐
corso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di soc‐
corso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del vei‐
colo, come il blocco motore o un
bullone di montaggio del motore.
Collegare il più lontano possibile
dalla batteria scarica, comunque
a non meno di 60 cm.
Disporre i cavi in modo che non si im‐ piglino nelle parti in movimento all'in‐
terno del vano motore.
Per avviare il motore. 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti avviare l'altro mo‐ tore. I tentativi di avviamento non
devono durare più di 15 secondi e
devono essere eseguiti a intervalli di 1 minuto.3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa 3 minuti lasciando i cavi
collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il lu‐
notto termico, del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.

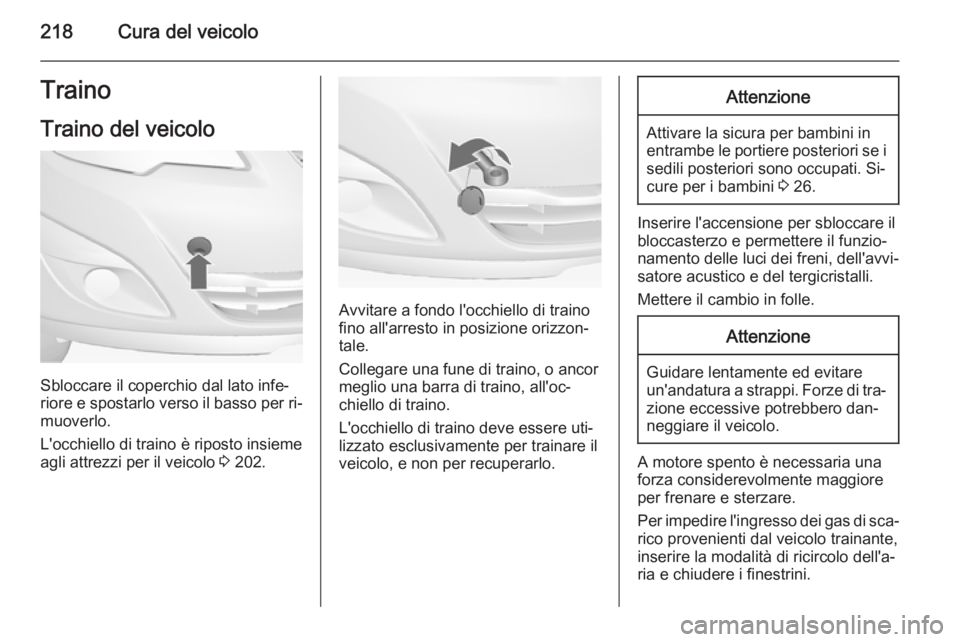

218Cura del veicoloTrainoTraino del veicolo
Sbloccare il coperchio dal lato infe‐
riore e spostarlo verso il basso per ri‐ muoverlo.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 202.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐ chiello di traino.
L'occhiello di traino deve essere uti‐
lizzato esclusivamente per trainare il veicolo, e non per recuperarlo.
Attenzione
Attivare la sicura per bambini in
entrambe le portiere posteriori se i sedili posteriori sono occupati. Si‐cure per i bambini 3 26.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristalli.
Mettere il cambio in folle.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
A motore spento è necessaria una
forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di sca‐
rico provenienti dal veicolo trainante,
inserire la modalità di ricircolo dell'a‐
ria e chiudere i finestrini.
