OPEL MERIVA 2014.5 Sürücü El Kitabı (in Turkish)

Klima Sistemi129
dışarıdan buğulandığında, ön cam
sileceği çalıştırılmalı ve s devre dışı
bırakılmalıdır.
Maksimum soÄŸutma
Isınan havanın dışarı çıkabilmesi için
camları kısa süreliğine açın.
■ Soğutma modunu n açın.
â–  Hava devridaim sistemini 4
çalıştırın.
■ Hava dağıtım düğmesine M basın.
■ Sıcaklığı en soğuk konuma ayarlayın.
■ Fan hızını en yüksek seviyeye getirin.
■ Tüm havalandırma çıkışlarını açın.Camların buğudan ve buzdan arındırılması V
â–
V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
■ Soğutma modunu n açın.
■ Sıcaklığı en sıcak konuma ayarlayın.
■ Arka cam ısıtıcısını Ü açın.
■ Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 140.
Elektronik klima sistemi
Çift bölgeli klima kontrolü sürücü ve
ön yolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.
Otomatik sıcaklık modunda, fan hızı
ve hava dağıtımı otomatik olarak
düzenlenir.

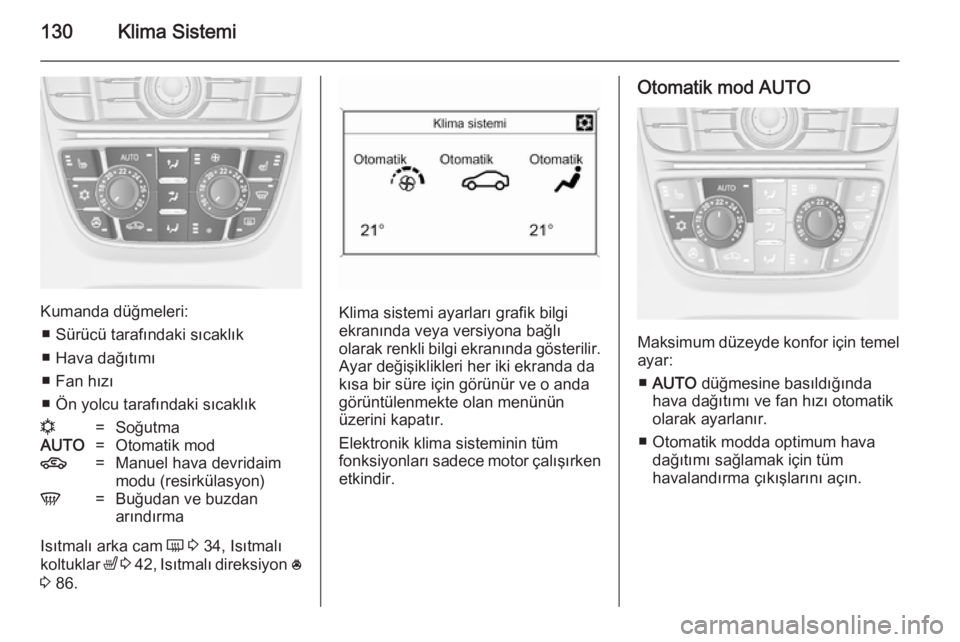

130Klima Sistemi
Kumanda düğmeleri:■ Sürücü tarafındaki sıcaklık
■ Hava dağıtımı
■ Fan hızı
■ Ön yolcu tarafındaki sıcaklık
n=SoÄŸutmaAUTO=Otomatik mod4=Manuel hava devridaim
modu (resirkülasyon)V=Buğudan ve buzdan
arındırma
Isıtmalı arka cam Ü 3 34, Isıtmalı
koltuklar ß 3 42 , Isıtmalı direksiyon *
3 86.
Klima sistemi ayarları grafik bilgi
ekranında veya versiyona bağlı
olarak renkli bilgi ekranında gösterilir. Ayar değişiklikleri her iki ekranda da
kısa bir süre için görünür ve o anda
görüntülenmekte olan menünün
üzerini kapatır.
Elektronik klima sisteminin tüm
fonksiyonları sadece motor çalışırken etkindir.
Otomatik mod AUTO
Maksimum düzeyde konfor için temelayar:
■ AUTO düğmesine basıldığında
hava dağıtımı ve fan hızı otomatik
olarak ayarlanır.
■ Otomatik modda optimum hava dağıtımı sağlamak için tüm
havalandırma çıkışlarını açın.

Klima Sistemi131

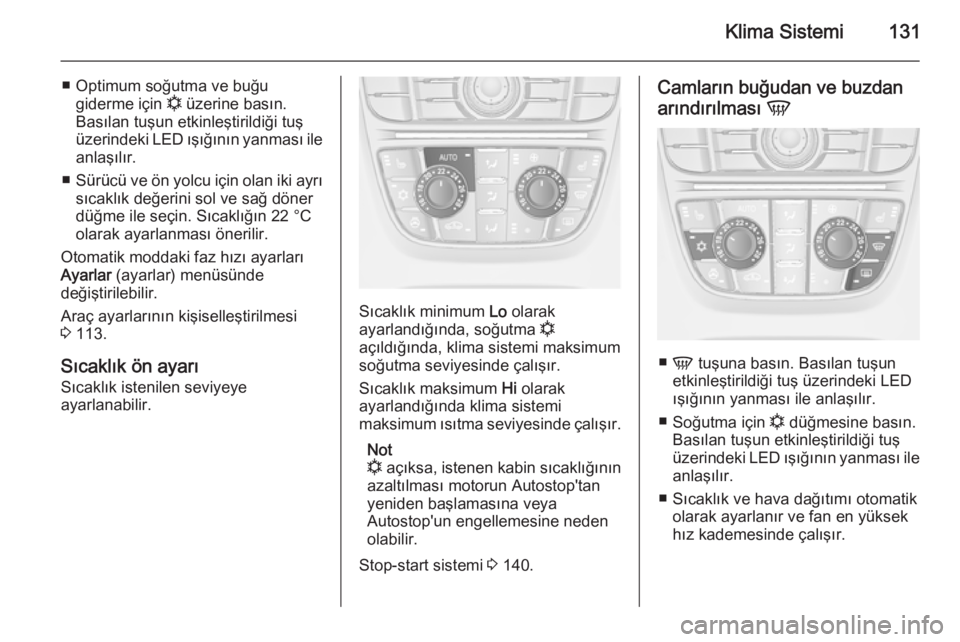

■ Optimum soğutma ve buğugiderme için n üzerine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
■ Sürücü ve ön yolcu için olan iki ayrı
sıcaklık değerini sol ve sağ döner
düğme ile seçin. Sıcaklığın 22 °C
olarak ayarlanması önerilir.
Otomatik moddaki faz hızı ayarları
Ayarlar (ayarlar) menüsünde
deÄŸiÅŸtirilebilir.
Araç ayarlarının kişiselleştirilmesi
3 113.
Sıcaklık ön ayarı
Sıcaklık istenilen seviyeye
ayarlanabilir.
Sıcaklık minimum Lo olarak
ayarlandığında, soğutma n
açıldığında, klima sistemi maksimum
soğutma seviyesinde çalışır.
Sıcaklık maksimum Hi olarak
ayarlandığında klima sistemi maksimum ısıtma seviyesinde çalışır.
Not
n açıksa, istenen kabin sıcaklığının
azaltılması motorun Autostop'tan
yeniden başlamasına veya
Autostop'un engellemesine neden
olabilir.
Stop-start sistemi 3 140.
Camların buğudan ve buzdan
arındırılması V
â–
V tuşuna basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
■ Soğutma için n düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
■ Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek
hız kademesinde çalışır.

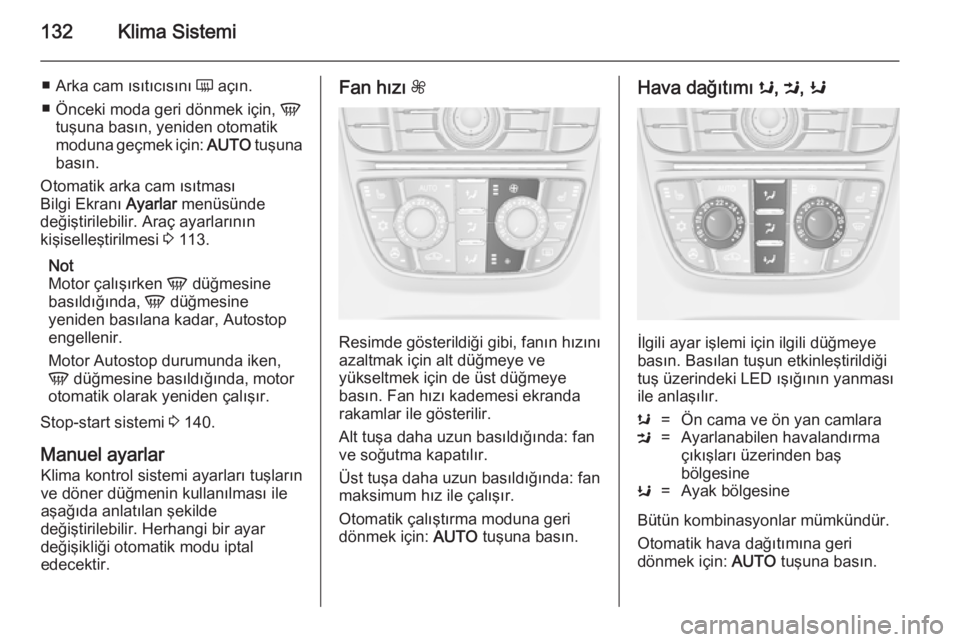

132Klima Sistemi
■Arka cam ısıtıcısını Ü açın.
■ Önceki moda geri dönmek için, V
tuşuna basın, yeniden otomatik
moduna geçmek için: AUTO tuşuna
basın.
Otomatik arka cam ısıtması
Bilgi Ekranı Ayarlar menüsünde
değiştirilebilir. Araç ayarlarının
kiÅŸiselleÅŸtirilmesi 3 113.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 140.
Manuel ayarlar Klima kontrol sistemi ayarları tuşlarınve döner düğmenin kullanılması ile
aşağıda anlatılan şekilde
deÄŸiÅŸtirilebilir. Herhangi bir ayar
deÄŸiÅŸikliÄŸi otomatik modu iptal
edecektir.Fan hızı Z
Resimde gösterildiği gibi, fanın hızını
azaltmak için alt düğmeye ve
yükseltmek için de üst düğmeye
basın. Fan hızı kademesi ekranda
rakamlar ile gösterilir.
Alt tuşa daha uzun basıldığında: fan
ve soğutma kapatılır.
Üst tuşa daha uzun basıldığında: fan
maksimum hız ile çalışır.
Otomatik çalıştırma moduna geri
dönmek için: AUTO tuşuna basın.
Hava dağıtımı s, M , K
İlgili ayar işlemi için ilgili düğmeye
basın. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.
s=Ön cama ve ön yan camlaraM=Ayarlanabilen havalandırma
çıkışları üzerinden baş
bölgesineK=Ayak bölgesine
Bütün kombinasyonlar mümkündür.
Otomatik hava dağıtımına geri
dönmek için: AUTO tuşuna basın.

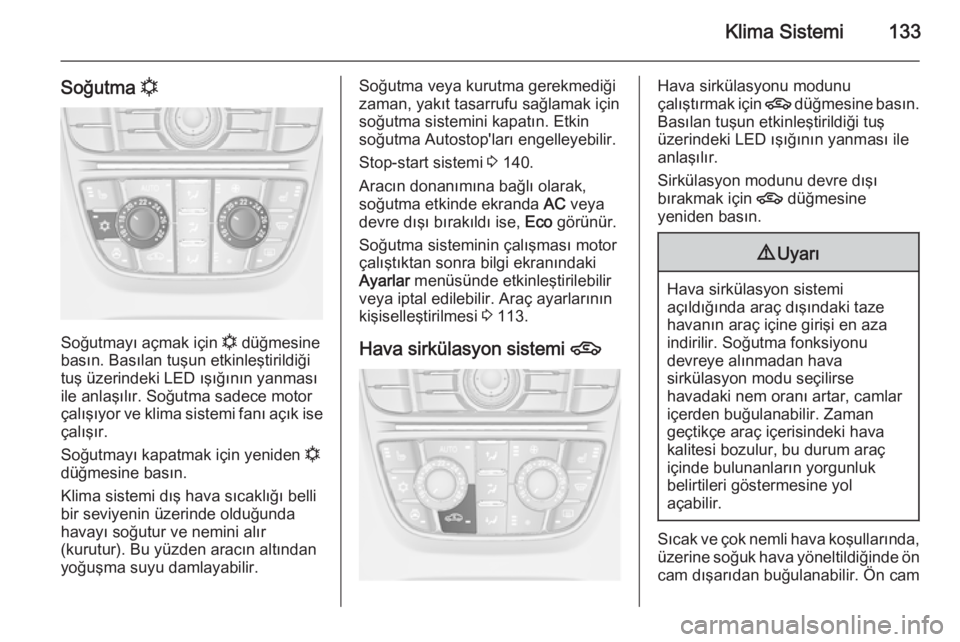

Klima Sistemi133
SoÄŸutma n
Soğutmayı açmak için
n düğmesine
basın. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır. Soğutma sadece motor çalışıyor ve klima sistemi fanı açık ise
çalışır.
Soğutmayı kapatmak için yeniden n
düğmesine basın.
Klima sistemi dış hava sıcaklığı bellibir seviyenin üzerinde olduğunda
havayı soğutur ve nemini alır
(kurutur). Bu yüzden aracın altından
yoÄŸuÅŸma suyu damlayabilir.
SoÄŸutma veya kurutma gerekmediÄŸi
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Etkin
soğutma Autostop'ları engelleyebilir.
Stop-start sistemi 3 140.
Aracın donanımına bağlı olarak,
soÄŸutma etkinde ekranda AC veya
devre dışı bırakıldı ise, Eco görünür.
Soğutma sisteminin çalışması motor
çalıştıktan sonra bilgi ekranındaki
Ayarlar menüsünde etkinleştirilebilir
veya iptal edilebilir. Araç ayarlarının
kiÅŸiselleÅŸtirilmesi 3 113.
Hava sirkülasyon sistemi 4Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. SoÄŸutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam

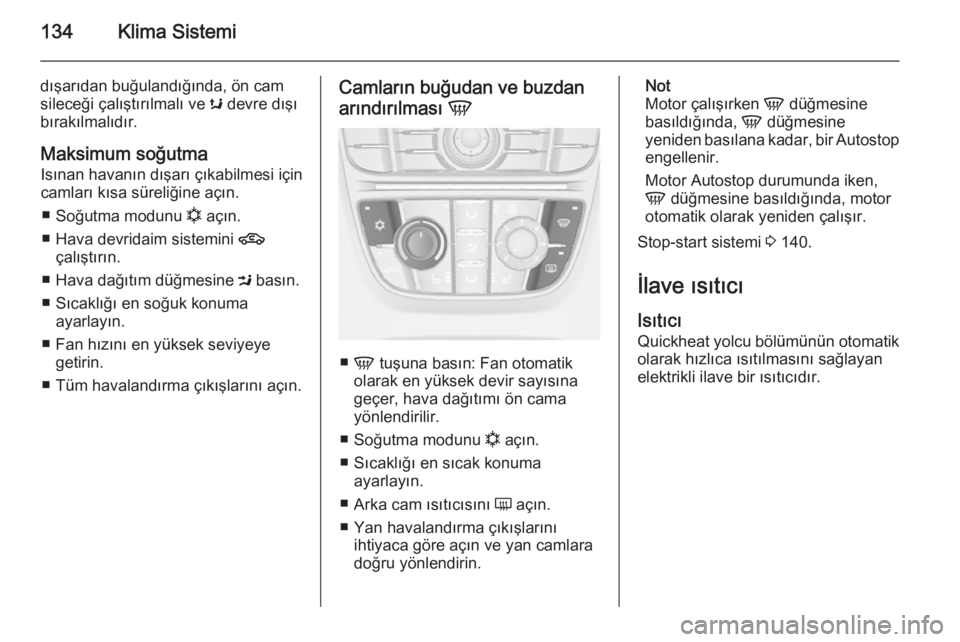

134Klima Sistemi
dışarıdan buğulandığında, ön cam
sileceği çalıştırılmalı ve s devre dışı
bırakılmalıdır.
Maksimum soğutma Isınan havanın dışarı çıkabilmesi için
camları kısa süreliğine açın.
■ Soğutma modunu n açın.
â–  Hava devridaim sistemini 4
çalıştırın.
■ Hava dağıtım düğmesine M basın.
■ Sıcaklığı en soğuk konuma ayarlayın.
■ Fan hızını en yüksek seviyeye getirin.
■ Tüm havalandırma çıkışlarını açın.Camların buğudan ve buzdan
arındırılması V
â–
V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
■ Soğutma modunu n açın.
■ Sıcaklığı en sıcak konuma ayarlayın.
■ Arka cam ısıtıcısını Ü açın.
■ Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 140.
İlave ısıtıcı
Isıtıcı Quickheat yolcu bölümünün otomatik
olarak hızlıca ısıtılmasını sağlayan
elektrikli ilave bir ısıtıcıdır.

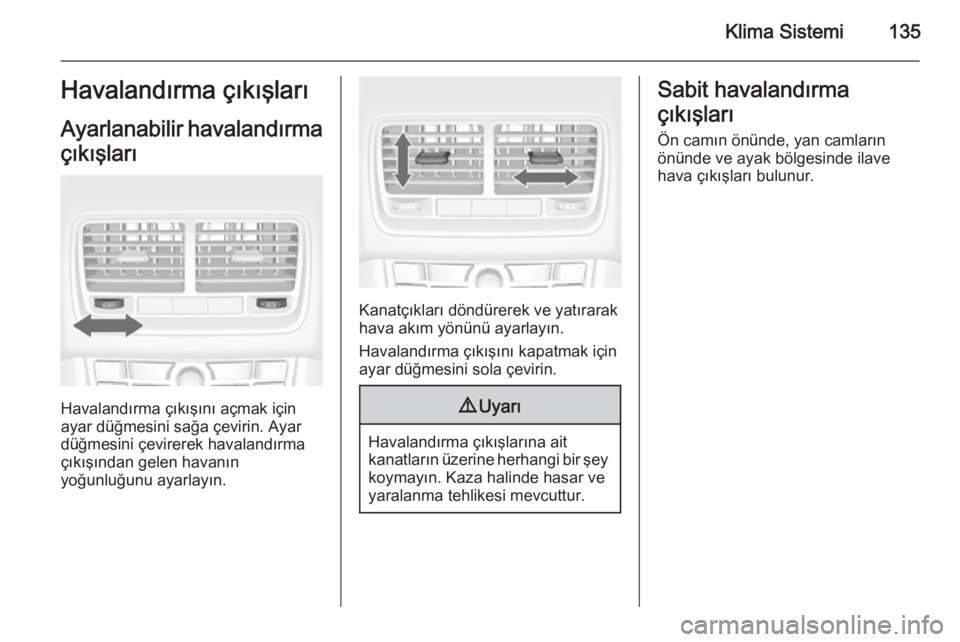

Klima Sistemi135Havalandırma çıkışları
Ayarlanabilir havalandırma çıkışları
Havalandırma çıkışını açmak için
ayar düğmesini sağa çevirin. Ayar
düğmesini çevirerek havalandırma
çıkışından gelen havanın
yoğunluğunu ayarlayın.
Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın.
Havalandırma çıkışını kapatmak için
ayar düğmesini sola çevirin.
9 Uyarı
Havalandırma çıkışlarına ait
kanatların üzerine herhangi bir şey koymayın. Kaza halinde hasar ve
yaralanma tehlikesi mevcuttur.
Sabit havalandırma
çıkışları
Ön camın önünde, yan camların
önünde ve ayak bölgesinde ilave
hava çıkışları bulunur.

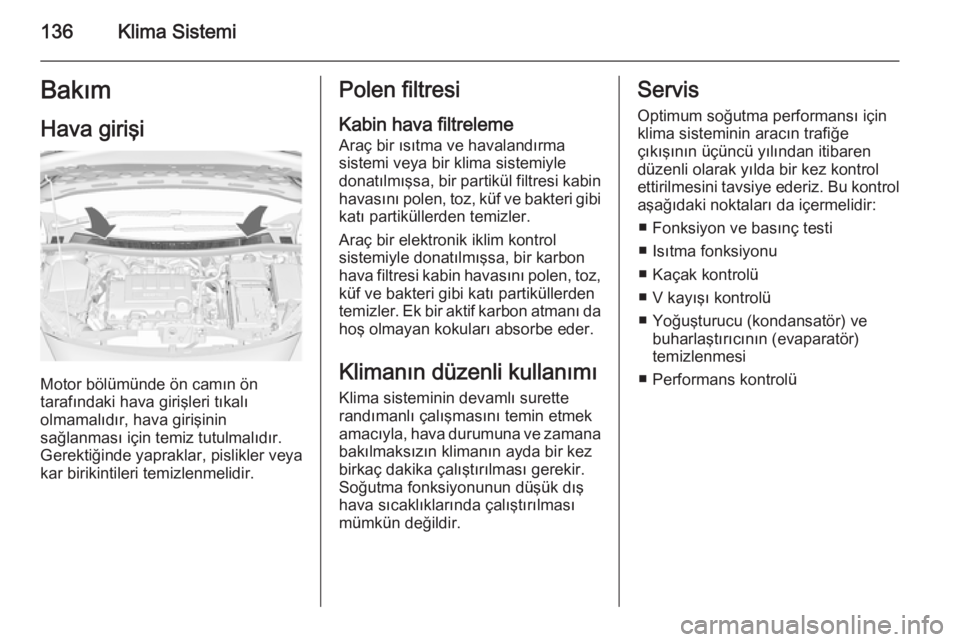

136Klima SistemiBakımHava girişi
Motor bölümünde ön camın ön
tarafındaki hava girişleri tıkalı
olmamalıdır, hava girişinin
sağlanması için temiz tutulmalıdır.
GerektiÄŸinde yapraklar, pislikler veya
kar birikintileri temizlenmelidir.
Polen filtresi
Kabin hava filtreleme Araç bir ısıtma ve havalandırma
sistemi veya bir klima sistemiyle
donatılmışsa, bir partikül filtresi kabin havasını polen, toz, küf ve bakteri gibi
katı partiküllerden temizler.
Araç bir elektronik iklim kontrol
sistemiyle donatılmışsa, bir karbon hava filtresi kabin havasını polen, toz,
küf ve bakteri gibi katı partiküllerden
temizler. Ek bir aktif karbon atmanı da hoş olmayan kokuları absorbe eder.
Klimanın düzenli kullanımı
Klima sisteminin devamlı surette
randımanlı çalışmasını temin etmek
amacıyla, hava durumuna ve zamana
bakılmaksızın klimanın ayda bir kez
birkaç dakika çalıştırılması gerekir.
Soğutma fonksiyonunun düşük dış hava sıcaklıklarında çalıştırılması
mümkün değildir.Servis
Optimum soğutma performansı için
klima sisteminin aracın trafiğe
çıkışının üçüncü yılından itibaren
düzenli olarak yılda bir kez kontrol
ettirilmesini tavsiye ederiz. Bu kontrol
aşağıdaki noktaları da içermelidir:
■ Fonksiyon ve basınç testi
■ Isıtma fonksiyonu
■ Kaçak kontrolü
■ V kayışı kontrolü
■ Yoğuşturucu (kondansatör) ve buharlaştırıcının (evaparatör)
temizlenmesi
■ Performans kontrolü

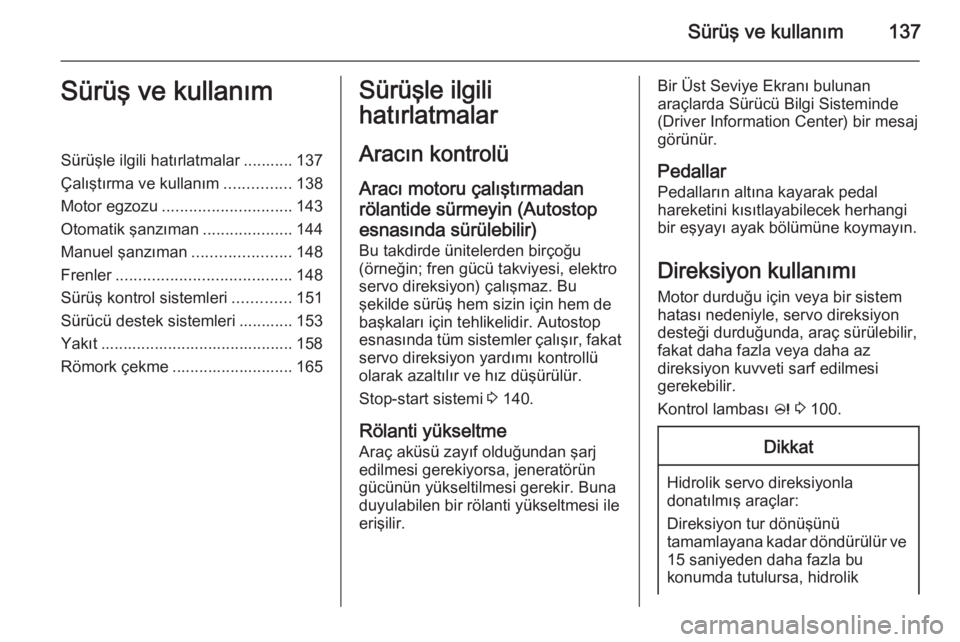

Sürüş ve kullanım137Sürüş ve kullanımSürüşle ilgili hatırlatmalar ........... 137
Çalıştırma ve kullanım ...............138
Motor egzozu ............................. 143
Otomatik şanzıman ....................144
Manuel şanzıman ......................148
Frenler ....................................... 148
Sürüş kontrol sistemleri .............151
Sürücü destek sistemleri ............ 153
Yakıt ........................................... 158
Römork çekme ........................... 165Sürüşle ilgili
hatırlatmalar
Aracın kontrolü
Aracı motoru çalıştırmadan
rölantide sürmeyin (Autostop esnasında sürülebilir)
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir. Autostop
esnasında tüm sistemler çalışır, fakat servo direksiyon yardımı kontrollü
olarak azaltılır ve hız düşürülür.
Stop-start sistemi 3 140.
Rölanti yükseltme Araç aküsü zayıf olduğundan şarj
edilmesi gerekiyorsa, jeneratörün
gücünün yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir.Bir Üst Seviye Ekranı bulunan
araçlarda Sürücü Bilgi Sisteminde
(Driver Information Center) bir mesaj
görünür.
Pedallar Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.
Direksiyon kullanımı
Motor durduğu için veya bir sistem
hatası nedeniyle, servo direksiyon
desteği durduğunda, araç sürülebilir,
fakat daha fazla veya daha az
direksiyon kuvveti sarf edilmesi
gerekebilir.
Kontrol lambası c 3 100.Dikkat
Hidrolik servo direksiyonla
donatılmış araçlar:
Direksiyon tur dönüşünü
tamamlayana kadar döndürülür ve 15 saniyeden daha fazla bu
konumda tutulursa, hidrolik

138Sürüş ve kullanımdireksiyon sisteminde hasar
oluÅŸabilir ve hidrolik direksiyon
yardımcısı kaybı olabilir.Çalıştırma ve kullanım
İlk sürüş
İlk sürüşlerde gerekmedikçe çok sert
frenlemeler yapmayın.
İlk sürüş esnasında egzoz
sistemindeki gres ve yaÄŸ
buharlaşmasından dolayı egzozda
duman oluşabilir. İlk sürüşün
ardından aracı açık mekanlarda
parkedin ve oluşabilecek dumanı
solumamaya dikkat edin.
İlk sürüş esnasında yakıt ve motor
yağı tüketimi diğer zamanlara kıyasla
nispeten daha çoktur ve dizel partikül filtresi temizleme işleminin daha sık
yapılması gerekebilir. Araç aküsünün
şarj etmesi için Autostop engellenir.

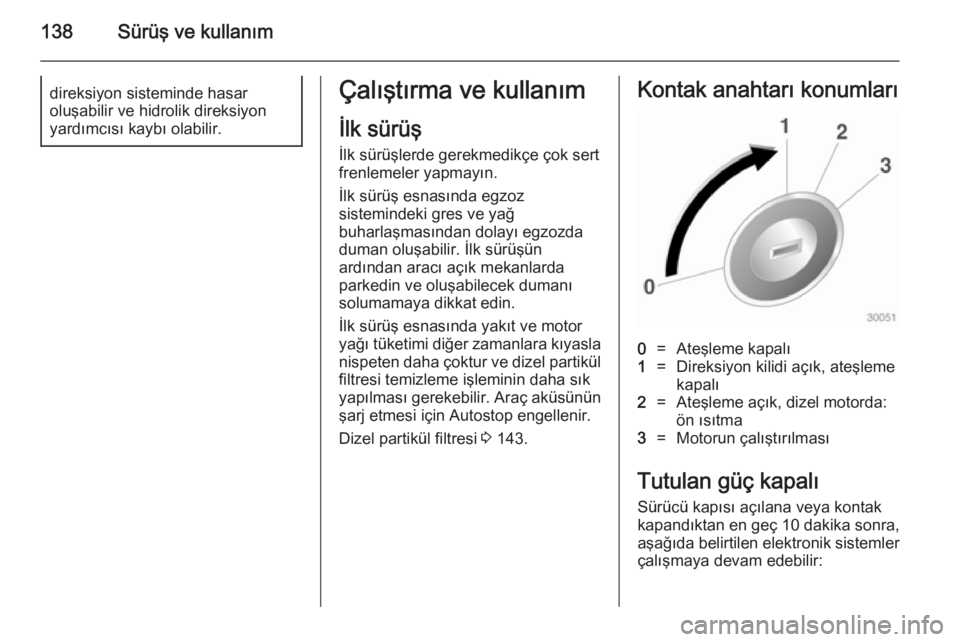

Dizel partikül filtresi 3 143.Kontak anahtarı konumları0=Ateşleme kapalı1=Direksiyon kilidi açık, ateşleme
kapalı2=Ateşleme açık, dizel motorda:
ön ısıtma3=Motorun çalıştırılması
Tutulan güç kapalı
Sürücü kapısı açılana veya kontakkapandıktan en geç 10 dakika sonra,
aşağıda belirtilen elektronik sistemler
çalışmaya devam edebilir:
