OPEL MERIVA 2014.5 Sürücü El Kitabı (in Turkish)

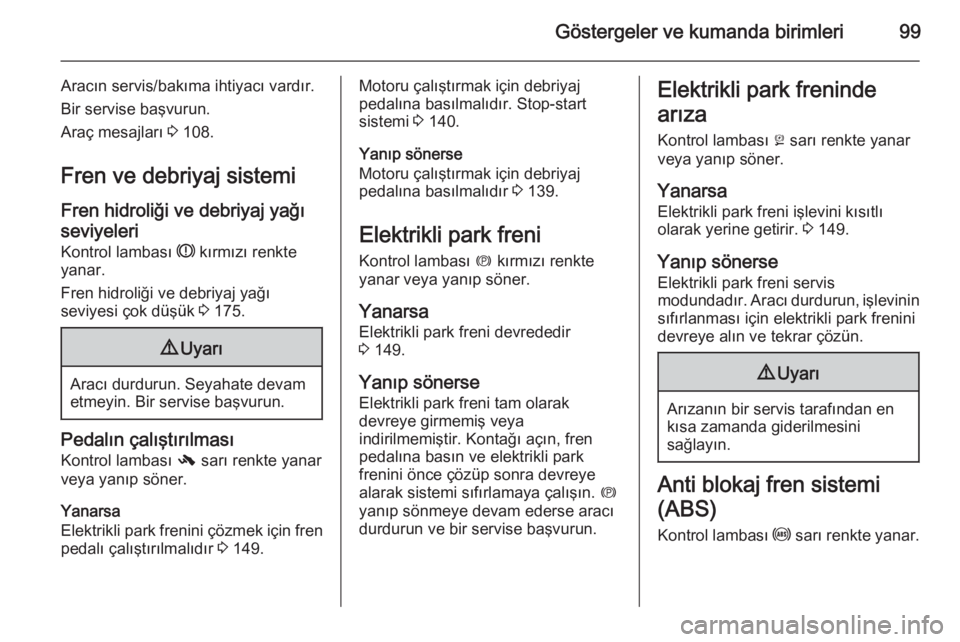

Göstergeler ve kumanda birimleri99
Aracın servis/bakıma ihtiyacı vardır.
Bir servise başvurun.
Araç mesajları 3 108.
Fren ve debriyaj sistemi Fren hidroliği ve debriyaj yağı
seviyeleri Kontrol lambası R kırmızı renkte
yanar.
Fren hidroliği ve debriyaj yağı
seviyesi çok düşük 3 175.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Pedalın çalıştırılması
Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park frenini çözmek için fren
pedalı çalıştırılmalıdır 3 149.
Motoru çalıştırmak için debriyaj
pedalına basılmalıdır. Stop-start
sistemi 3 140.
Yanıp sönerse
Motoru çalıştırmak için debriyaj
pedalına basılmalıdır 3 139.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Elektrikli park freni devrededir
3 149.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.Elektrikli park freninde
arıza
Kontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park freni işlevini kısıtlı olarak yerine getirir. 3 149.
Yanıp sönerse Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS) Kontrol lambası u sarı renkte yanar.

100Göstergeler ve kumanda birimleri
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 148.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde [ yanar veya Üst
Göstergeli Sürücü Bilgi Sisteminde
bir sembol görünür.
Hıza ve sürüşe duyarlı
direksiyon Kontrol lambası c sarı renkte yanar.
Hıza ve sürüşe duyarlı direksiyon
sisteminde arıza. Bu durum
direksiyon simidine uygulanacak kaskuvvetinin artmasına veya
azalmasına sebep olabilir. Bir servise
başvurun.
Stop-start sistemi 3 140.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir.
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veya
Dış kaynaklı ultrasonik ses kaynakları
nedeniyle (örneğin basınçlı hava ile
çalışan beton kırma tabancası, cadde
süpürme makinaları) meydana
gelmiş olabilir. Eğer arıza nedeni
ortadan kalkarsa, o zaman sistem
normal şartlardaki gibi çalışmaya
devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 154.Elektronik Stabilite
Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanarsa
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik Stabilite Kontrolü 3 152,
Çekiş Kontrol Sistemi 3 151.

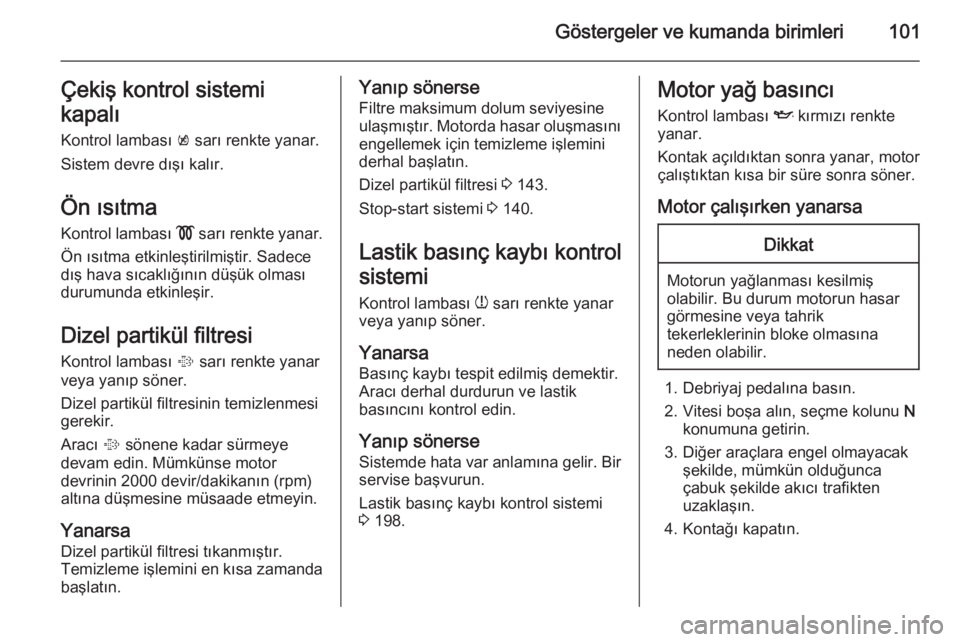

Göstergeler ve kumanda birimleri101Çekiş kontrol sistemi
kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın (rpm)
altına düşmesine müsaade etmeyin.
Yanarsa
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda başlatın.Yanıp sönerse
Filtre maksimum dolum seviyesine ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 143.
Stop-start sistemi 3 140.
Lastik basınç kaybı kontrol sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanarsa Basınç kaybı tespit edilmiş demektir.Aracı derhal durdurun ve lastik
basıncını kontrol edin.
Yanıp sönerse Sistemde hata var anlamına gelir. Bir
servise başvurun.
Lastik basınç kaybı kontrol sistemi
3 198.Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.

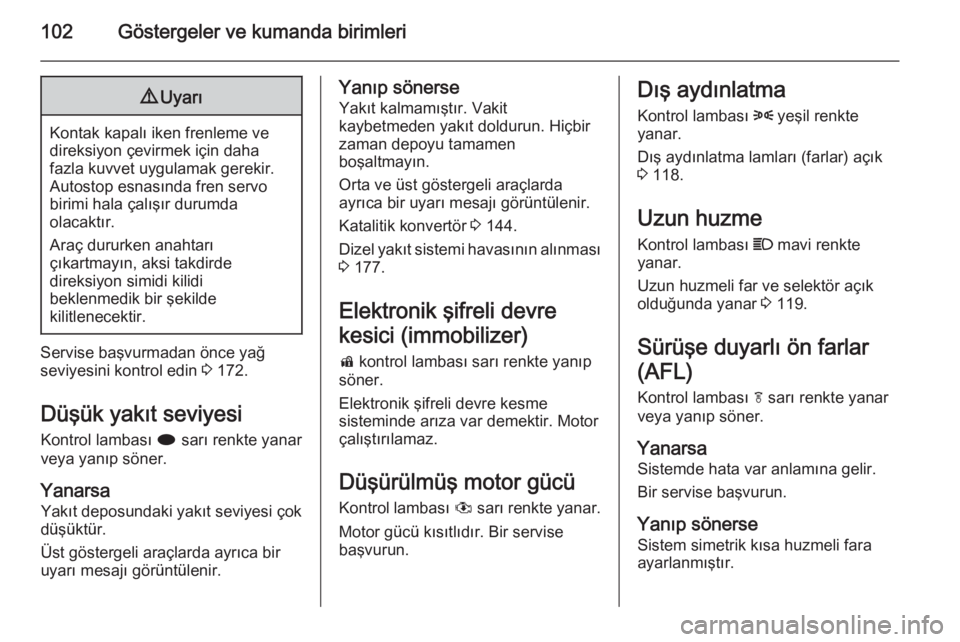

102Göstergeler ve kumanda birimleri9Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 172.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanarsa Yakıt deposundaki yakıt seviyesi çok
düşüktür.
Üst göstergeli araçlarda ayrıca bir
uyarı mesajı görüntülenir.
Yanıp sönerse
Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Orta ve üst göstergeli araçlarda
ayrıca bir uyarı mesajı görüntülenir.
Katalitik konvertör 3 144.
Dizel yakıt sistemi havasının alınması 3 177.
Elektronik şifreli devre
kesici (immobilizer) d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Düşürülmüş motor gücü
Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise
başvurun.Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık 3 118.
Uzun huzme
Kontrol lambası C mavi renkte
yanar.
Uzun huzmeli far ve selektör açık
olduğunda yanar 3 119.
Sürüşe duyarlı ön farlar
(AFL) Kontrol lambası f sarı renkte yanar
veya yanıp söner.
Yanarsa
Sistemde hata var anlamına gelir.
Bir servise başvurun.
Yanıp sönerse
Sistem simetrik kısa huzmeli fara
ayarlanmıştır.

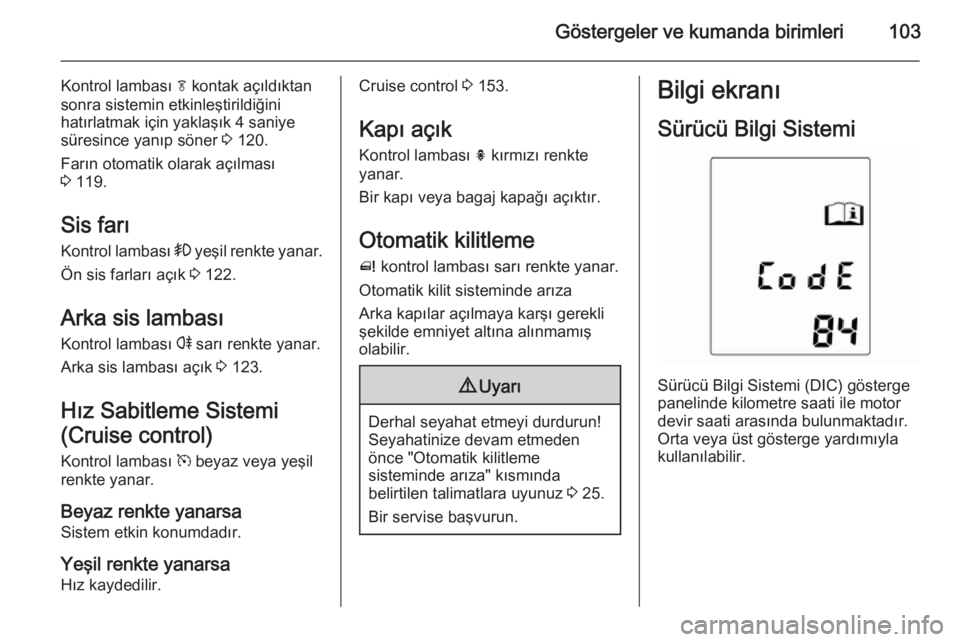

Göstergeler ve kumanda birimleri103
Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık 4 saniye süresince yanıp söner 3 120.
Farın otomatik olarak açılması
3 119.
Sis farı Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 122.
Arka sis lambası Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 123.
Hız Sabitleme Sistemi
(Cruise control)
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa
Hız kaydedilir.Cruise control 3 153.
Kapı açık Kontrol lambası h kırmızı renkte
yanar.
Bir kapı veya bagaj kapağı açıktır.
Otomatik kilitleme
^ kontrol lambası sarı renkte yanar.
Otomatik kilit sisteminde arıza
Arka kapılar açılmaya karşı gerekli
şekilde emniyet altına alınmamış
olabilir.9 Uyarı
Derhal seyahat etmeyi durdurun!
Seyahatinize devam etmeden
önce "Otomatik kilitleme
sisteminde arıza" kısmında
belirtilen talimatlara uyunuz 3 25.
Bir servise başvurun.
Bilgi ekranı
Sürücü Bilgi Sistemi
Sürücü Bilgi Sistemi (DIC) gösterge
panelinde kilometre saati ile motor
devir saati arasında bulunmaktadır.
Orta veya üst gösterge yardımıyla
kullanılabilir.

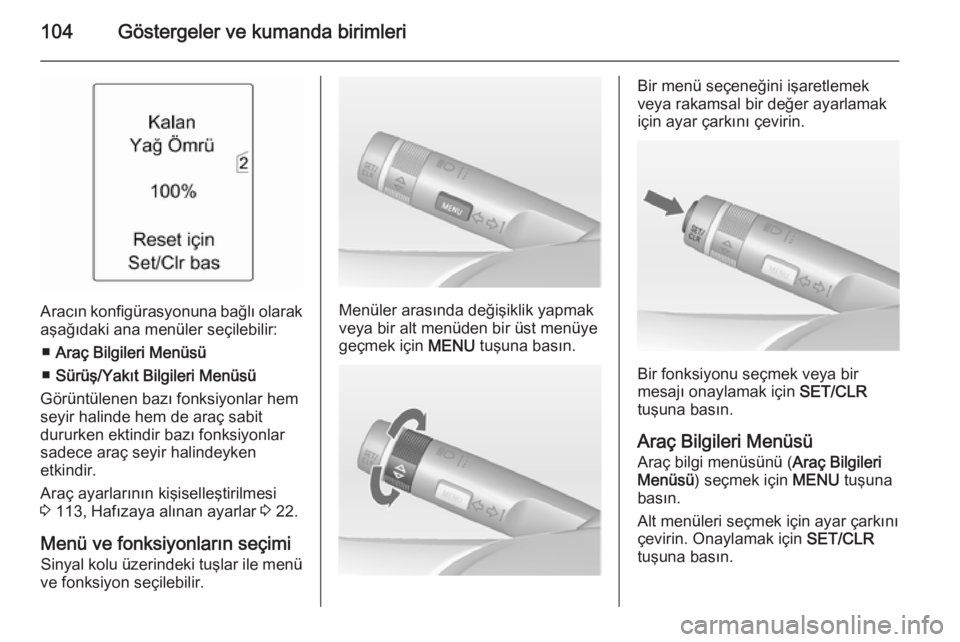

104Göstergeler ve kumanda birimleri
Aracın konfigürasyonuna bağlı olarak
aşağıdaki ana menüler seçilebilir:
■ Araç Bilgileri Menüsü
■ Sürüş/Yakıt Bilgileri Menüsü
Görüntülenen bazı fonksiyonlar hem
seyir halinde hem de araç sabit
dururken ektindir bazı fonksiyonlar
sadece araç seyir halindeyken
etkindir.
Araç ayarlarının kişiselleştirilmesi
3 113, Hafızaya alınan ayarlar 3 22.
Menü ve fonksiyonların seçimi Sinyal kolu üzerindeki tuşlar ile menü
ve fonksiyon seçilebilir.Menüler arasında değişiklik yapmak
veya bir alt menüden bir üst menüye
geçmek için MENU tuşuna basın.
Bir menü seçeneğini işaretlemek
veya rakamsal bir değer ayarlamak
için ayar çarkını çevirin.
Bir fonksiyonu seçmek veya bir
mesajı onaylamak için SET/CLR
tuşuna basın.
Araç Bilgileri Menüsü
Araç bilgi menüsünü ( Araç Bilgileri
Menüsü ) seçmek için MENU tuşuna
basın.
Alt menüleri seçmek için ayar çarkını
çevirin. Onaylamak için SET/CLR
tuşuna basın.

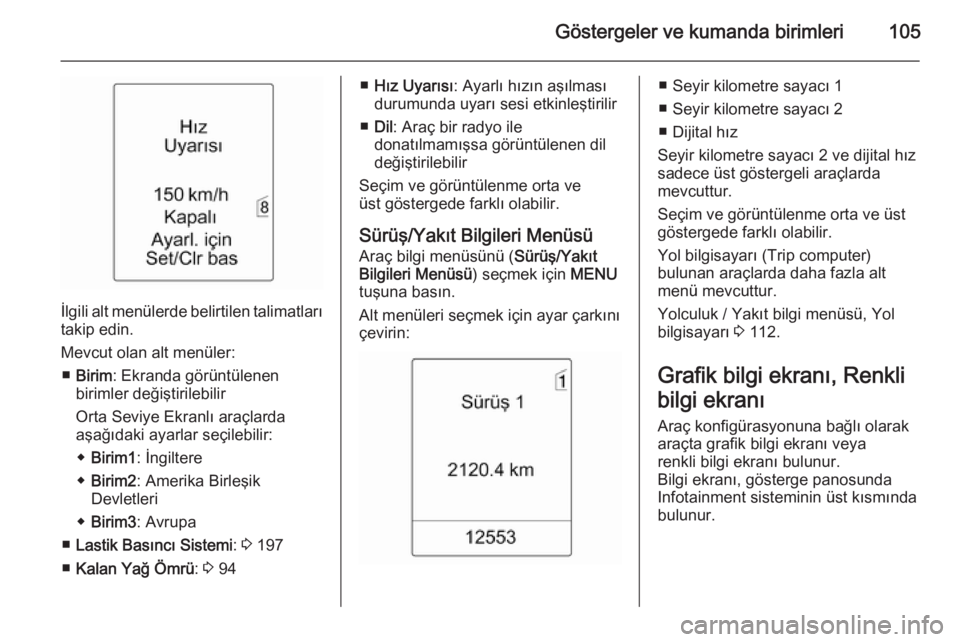

Göstergeler ve kumanda birimleri105
İlgili alt menülerde belirtilen talimatlarıtakip edin.
Mevcut olan alt menüler: ■ Birim : Ekranda görüntülenen
birimler değiştirilebilir
Orta Seviye Ekranlı araçlarda
aşağıdaki ayarlar seçilebilir:
◆ Birim1 : İngiltere
◆ Birim2 : Amerika Birleşik
Devletleri
◆ Birim3 : Avrupa
■ Lastik Basıncı Sistemi : 3 197
■ Kalan Yağ Ömrü : 3 94
■ Hız Uyarısı : Ayarlı hızın aşılması
durumunda uyarı sesi etkinleştirilir
■ Dil : Araç bir radyo ile
donatılmamışsa görüntülenen dil
değiştirilebilir
Seçim ve görüntülenme orta ve
üst göstergede farklı olabilir.
Sürüş/Yakıt Bilgileri Menüsü Araç bilgi menüsünü ( Sürüş/Yakıt
Bilgileri Menüsü ) seçmek için MENU
tuşuna basın.
Alt menüleri seçmek için ayar çarkını
çevirin:■ Seyir kilometre sayacı 1
■ Seyir kilometre sayacı 2
■ Dijital hız
Seyir kilometre sayacı 2 ve dijital hız sadece üst göstergeli araçlarda
mevcuttur.
Seçim ve görüntülenme orta ve üst
göstergede farklı olabilir.
Yol bilgisayarı (Trip computer)
bulunan araçlarda daha fazla alt menü mevcuttur.
Yolculuk / Yakıt bilgi menüsü, Yol
bilgisayarı 3 112.
Grafik bilgi ekranı, Renkli
bilgi ekranı Araç konfigürasyonuna bağlı olarak
araçta grafik bilgi ekranı veya
renkli bilgi ekranı bulunur.
Bilgi ekranı, gösterge panosunda Infotainment sisteminin üst kısmındabulunur.

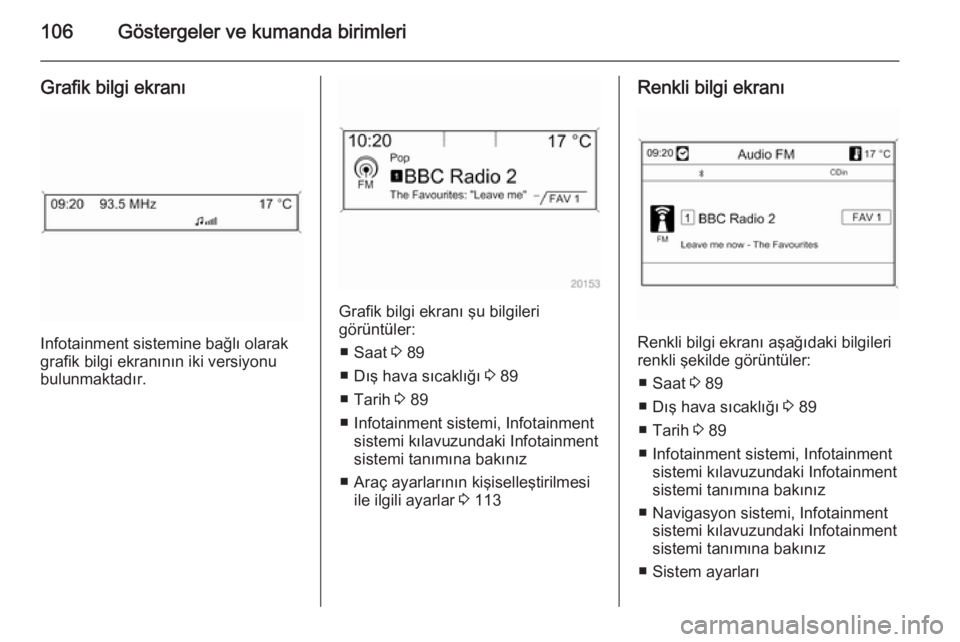

106Göstergeler ve kumanda birimleri
Grafik bilgi ekranı
Infotainment sistemine bağlı olarak
grafik bilgi ekranının iki versiyonu
bulunmaktadır.
Grafik bilgi ekranı şu bilgileri
görüntüler:
■ Saat 3 89
■ Dış hava sıcaklığı 3 89
■ Tarih 3 89
■ Infotainment sistemi, Infotainment sistemi kılavuzundaki Infotainment
sistemi tanımına bakınız
■ Araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 113
Renkli bilgi ekranı
Renkli bilgi ekranı aşağıdaki bilgileri
renkli şekilde görüntüler:
■ Saat 3 89
■ Dış hava sıcaklığı 3 89
■ Tarih 3 89
■ Infotainment sistemi, Infotainment sistemi kılavuzundaki Infotainment
sistemi tanımına bakınız
■ Navigasyon sistemi, Infotainment sistemi kılavuzundaki Infotainment
sistemi tanımına bakınız
■ Sistem ayarları

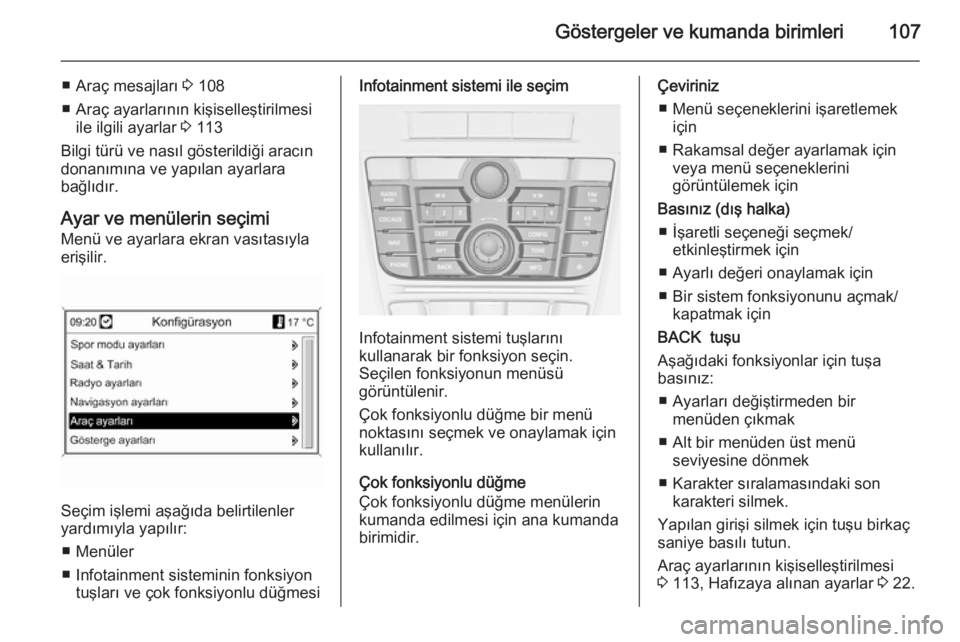

Göstergeler ve kumanda birimleri107
■ Araç mesajları 3 108
■ Araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar 3 113
Bilgi türü ve nasıl gösterildiği aracın
donanımına ve yapılan ayarlara
bağlıdır.
Ayar ve menülerin seçimi Menü ve ayarlara ekran vasıtasıyla
erişilir.
Seçim işlemi aşağıda belirtilenler
yardımıyla yapılır:
■ Menüler
■ Infotainment sisteminin fonksiyon tuşları ve çok fonksiyonlu düğmesi
Infotainment sistemi ile seçim
Infotainment sistemi tuşlarını
kullanarak bir fonksiyon seçin.
Seçilen fonksiyonun menüsü
görüntülenir.
Çok fonksiyonlu düğme bir menü
noktasını seçmek ve onaylamak için
kullanılır.
Çok fonksiyonlu düğme
Çok fonksiyonlu düğme menülerin
kumanda edilmesi için ana kumanda birimidir.
Çeviriniz
■ Menü seçeneklerini işaretlemek için
■ Rakamsal değer ayarlamak için veya menü seçeneklerini
görüntülemek için
Basınız (dış halka) ■ İşaretli seçeneği seçmek/ etkinleştirmek için
■ Ayarlı değeri onaylamak için
■ Bir sistem fonksiyonunu açmak/ kapatmak için
BACK tuşu
Aşağıdaki fonksiyonlar için tuşa basınız:
■ Ayarları değiştirmeden bir menüden çıkmak
■ Alt bir menüden üst menü seviyesine dönmek
■ Karakter sıralamasındaki son karakteri silmek.
Yapılan girişi silmek için tuşu birkaç
saniye basılı tutun.
Araç ayarlarının kişiselleştirilmesi
3 113, Hafızaya alınan ayarlar 3 22.

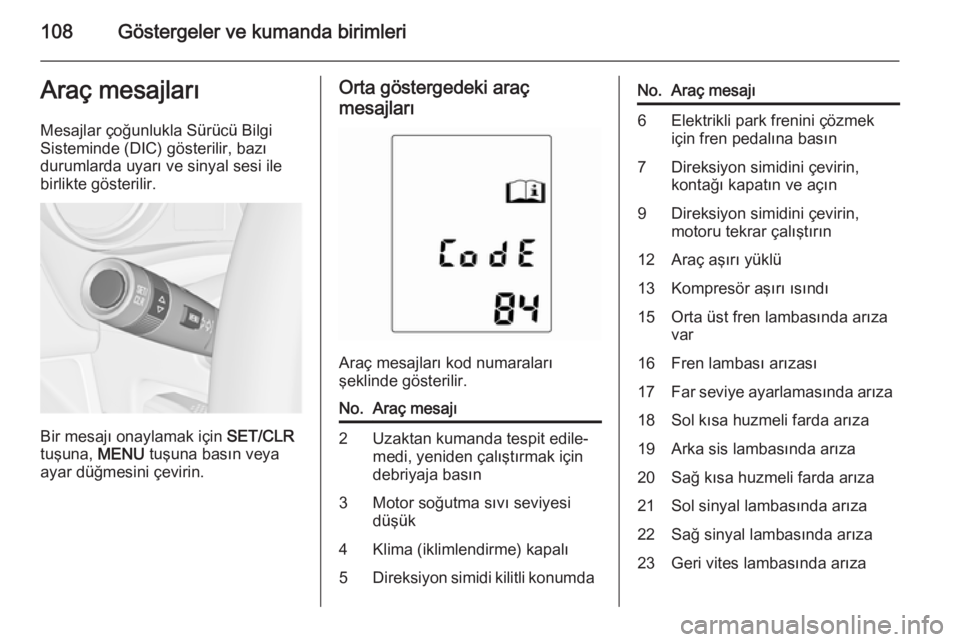

108Göstergeler ve kumanda birimleriAraç mesajları
Mesajlar çoğunlukla Sürücü Bilgi
Sisteminde (DIC) gösterilir, bazı
durumlarda uyarı ve sinyal sesi ile
birlikte gösterilir.
Bir mesajı onaylamak için SET/CLR
tuşuna, MENU tuşuna basın veya
ayar düğmesini çevirin.
Orta göstergedeki araç
mesajları
Araç mesajları kod numaraları
şeklinde gösterilir.
No.Araç mesajı2Uzaktan kumanda tespit edile‐ medi, yeniden çalıştırmak için
debriyaja basın3Motor soğutma sıvı seviyesi
düşük4Klima (iklimlendirme) kapalı5Direksiyon simidi kilitli konumdaNo.Araç mesajı6Elektrikli park frenini çözmek için fren pedalına basın7Direksiyon simidini çevirin,
kontağı kapatın ve açın9Direksiyon simidini çevirin,
motoru tekrar çalıştırın12Araç aşırı yüklü13Kompresör aşırı ısındı15Orta üst fren lambasında arıza
var16Fren lambası arızası17Far seviye ayarlamasında arıza18Sol kısa huzmeli farda arıza19Arka sis lambasında arıza20Sağ kısa huzmeli farda arıza21Sol sinyal lambasında arıza22Sağ sinyal lambasında arıza23Geri vites lambasında arıza
