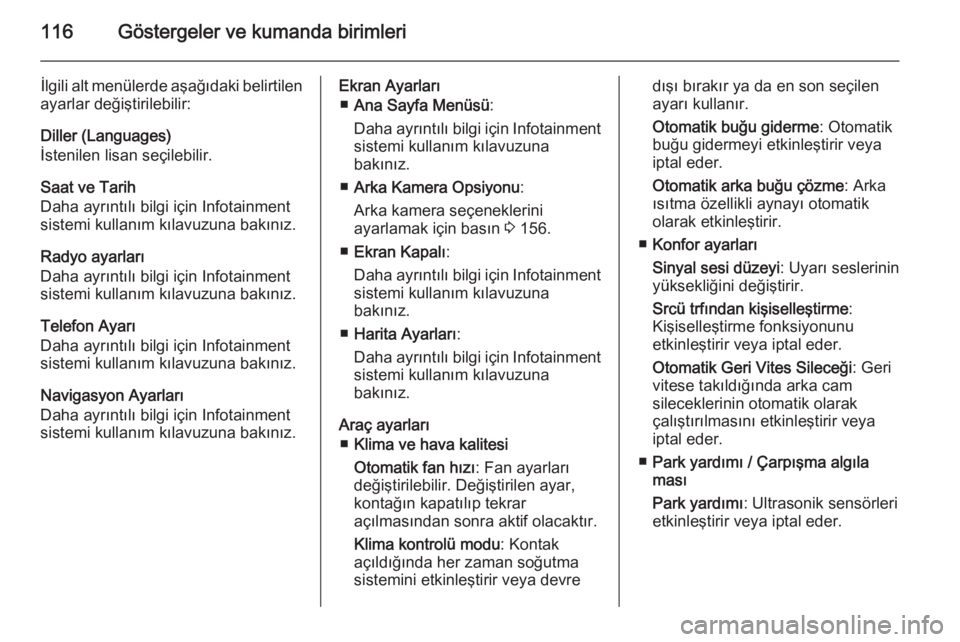

116Göstergeler ve kumanda birimleri
İlgili alt menülerde aşağıdaki belirtilen
ayarlar değiştirilebilir:
Diller (Languages)
İstenilen lisan seçilebilir.
Saat ve Tarih
Daha ayrıntılı bilgi için Infotainment
sistemi kullanım kılavuzuna bakınız.
Radyo ayarları
Daha ayrıntılı bilgi için Infotainment
sistemi kullanım kılavuzuna bakınız.
Telefon Ayarı
Daha ayrıntılı bilgi için Infotainment
sistemi kullanım kılavuzuna bakınız.
Navigasyon Ayarları
Daha ayrıntılı bilgi için Infotainment
sistemi kullanım kılavuzuna bakınız.Ekran Ayarları
■ Ana Sayfa Menüsü :
Daha ayrıntılı bilgi için Infotainment
sistemi kullanım kılavuzuna
bakınız.
■ Arka Kamera Opsiyonu :
Arka kamera seçeneklerini
ayarlamak için basın 3 156.
■ Ekran Kapalı :
Daha ayrıntılı bilgi için Infotainment sistemi kullanım kılavuzuna
bakınız.
■ Harita Ayarları :
Daha ayrıntılı bilgi için Infotainment
sistemi kullanım kılavuzuna
bakınız.
Araç ayarları ■ Klima ve hava kalitesi
Otomatik fan hızı : Fan ayarları
değiştirilebilir. Değiştirilen ayar,
kontağın kapatılıp tekrar
açılmasından sonra aktif olacaktır.
Klima kontrolü modu : Kontak
açıldığında her zaman soğutma
sistemini etkinleştirir veya devredışı bırakır ya da en son seçilen
ayarı kullanır.
Otomatik buğu giderme : Otomatik
buğu gidermeyi etkinleştirir veya
iptal eder.
Otomatik arka buğu çözme : Arka
ısıtma özellikli aynayı otomatik
olarak etkinleştirir.
■ Konfor ayarları
Sinyal sesi düzeyi : Uyarı seslerinin
yüksekliğini değiştirir.
Srcü trfından kişiselleştirme :
Kişiselleştirme fonksiyonunu
etkinleştirir veya iptal eder.
Otomatik Geri Vites Sileceği : Geri
vitese takıldığında arka cam
sileceklerinin otomatik olarak
çalıştırılmasını etkinleştirir veya
iptal eder.
■ Park yardımı / Çarpışma algıla
ması
Park yardımı : Ultrasonik sensörleri
etkinleştirir veya iptal eder.

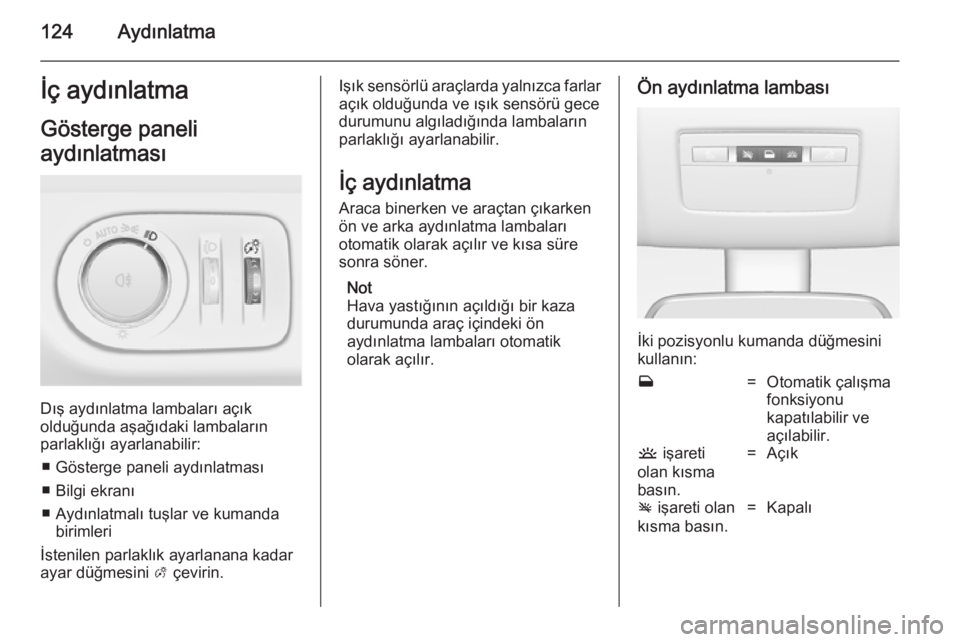

124Aydınlatmaİç aydınlatma
Gösterge paneli
aydınlatması
Dış aydınlatma lambaları açık
olduğunda aşağıdaki lambaların
parlaklığı ayarlanabilir:
■ Gösterge paneli aydınlatması
■ Bilgi ekranı
■ Aydınlatmalı tuşlar ve kumanda birimleri
İstenilen parlaklık ayarlanana kadar
ayar düğmesini A çevirin.
Işık sensörlü araçlarda yalnızca farlar
açık olduğunda ve ışık sensörü gece
durumunu algıladığında lambaların
parlaklığı ayarlanabilir.
İç aydınlatma
Araca binerken ve araçtan çıkarken
ön ve arka aydınlatma lambaları
otomatik olarak açılır ve kısa süre
sonra söner.
Not
Hava yastığının açıldığı bir kaza
durumunda araç içindeki ön
aydınlatma lambaları otomatik
olarak açılır.Ön aydınlatma lambası
İki pozisyonlu kumanda düğmesini
kullanın:
w=Otomatik çalışma
fonksiyonu
kapatılabilir ve
açılabilir.u işareti
olan kısma
basın.=Açıkv işareti olan
kısma basın.=Kapalı

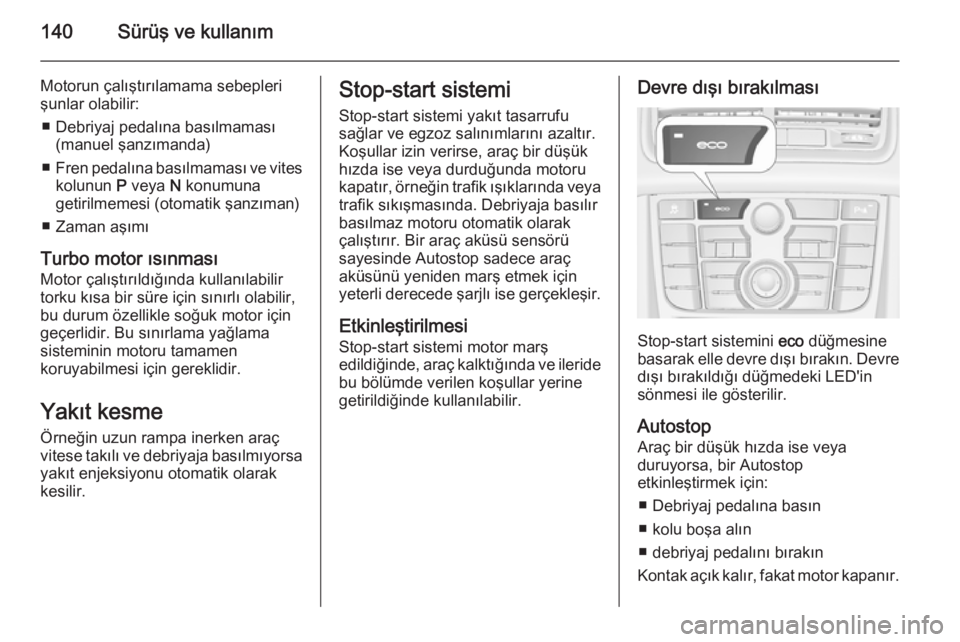

140Sürüş ve kullanım
Motorun çalıştırılamama sebepleri
şunlar olabilir:
■ Debriyaj pedalına basılmaması (manuel şanzımanda)
■ Fren pedalına basılmaması ve vites
kolunun P veya N konumuna
getirilmemesi (otomatik şanzıman)
■ Zaman aşımı
Turbo motor ısınması
Motor çalıştırıldığında kullanılabilir
torku kısa bir süre için sınırlı olabilir,
bu durum özellikle soğuk motor için
geçerlidir. Bu sınırlama yağlama
sisteminin motoru tamamen
koruyabilmesi için gereklidir.
Yakıt kesme Örneğin uzun rampa inerken araç
vitese takılı ve debriyaja basılmıyorsa
yakıt enjeksiyonu otomatik olarak
kesilir.Stop-start sistemi
Stop-start sistemi yakıt tasarrufu
sağlar ve egzoz salınımlarını azaltır.
Koşullar izin verirse, araç bir düşük
hızda ise veya durduğunda motoru
kapatır, örneğin trafik ışıklarında veya trafik sıkışmasında. Debriyaja basılır
basılmaz motoru otomatik olarak
çalıştırır. Bir araç aküsü sensörü
sayesinde Autostop sadece araç
aküsünü yeniden marş etmek için
yeterli derecede şarjlı ise gerçekleşir.
Etkinleştirilmesi Stop-start sistemi motor marş
edildiğinde, araç kalktığında ve ileride bu bölümde verilen koşullar yerinegetirildiğinde kullanılabilir.Devre dışı bırakılması
Stop-start sistemini eco düğmesine
basarak elle devre dışı bırakın. Devre
dışı bırakıldığı düğmedeki LED'in
sönmesi ile gösterilir.
Autostop
Araç bir düşük hızda ise veya duruyorsa, bir Autostop
etkinleştirmek için:
■ Debriyaj pedalına basın
■ kolu boşa alın
■ debriyaj pedalını bırakın
Kontak açık kalır, fakat motor kapanır.

154Sürüş ve kullanım
Alternatif olarak istenilen hıza erişene
kadar hızlanın ve ayar çarkını RES/+
konumuna çevirerek kaydedin.
Hızın düşürülmesi Hız sabitleme sistemi (Cruise control)etkin konumdayken ayar çarkını
SET/- konumunda çevrili tutun veya
kısaca ve ardı ardına SET/-
konumuna çevirin. Hız sürekli olarak
veya kısa kademelerle azalır.
Devre dışı bırakılması y tuşuna basın; kontrol lambası m
beyaz renkte yanar. Hız kontrol sistemi (Cruise control) devre dışı
bırakılır. Kaydedilen hız bilgisi
hafızaya alınır.
Otomatik olarak devre dışı bırakma: ■ Hız saatte yaklaşık 30 km’nin altına
düştüğünde,
■ Fren pedalına basıldığında,
■ Debriyaj pedalına birkaç saniye basıldığında,
■ Vites kolu N konumuna
getirildiğinde,■ Motor hızı çok dar bir aralıkta,
■ Çekiş kontrol sistemi veya elektronik stabilite kontrolü
etkinleştirildiğinde.
Hafızaya alınan hızın etkinleştirilmesi Ayar çarkını saatte 30 km'nin
üzerindeki hızlarda RES/+ konumuna
çevirin. Kaydedilmiş hız etkinleştirilir.
Kapatılması
İki pozisyonlu kumanda düğmesinin
m alt kısmına basın, kontrol lambası
m söner. Kaydedilen hız bilgisi silinir.
Kaydedilen hız bilgisi kontağın
kapatılması ile de silinir.Park Asistanı
Park asistanı, aracın önünde ve
arkasında bulunabilecek olası bir
engel ile araç arasındaki mesafeyi
ölçerek park etmeyi kolaylaştırır. Her
durumda park etme işleminin ve
manevralarının sorumluluğu
sürücüye aittir.
Sistem arka tampon üzerindeki dört
ultrasonik sensörden oluşur. Araçta
ön park asistanı varsa, sistem ön
tamponda dört ilave ultrasonik park
sensöründen oluşur.
Kontrol lambası r 3 100.

Sürüş ve kullanım155

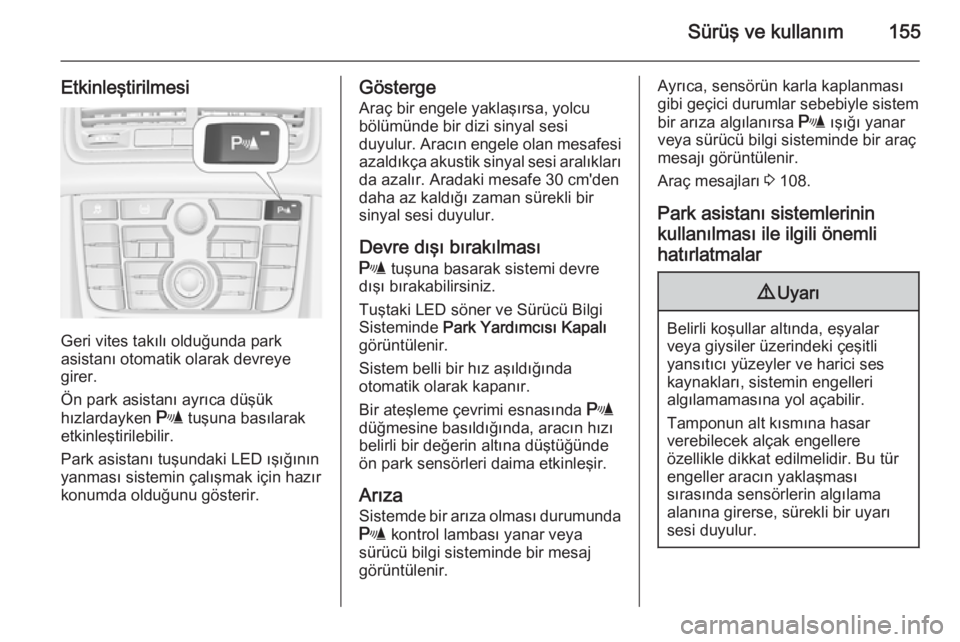

Etkinleştirilmesi
Geri vites takılı olduğunda park
asistanı otomatik olarak devreye
girer.
Ön park asistanı ayrıca düşük
hızlardayken r tuşuna basılarak
etkinleştirilebilir.
Park asistanı tuşundaki LED ışığının
yanması sistemin çalışmak için hazır
konumda olduğunu gösterir.
Gösterge
Araç bir engele yaklaşırsa, yolcu bölümünde bir dizi sinyal sesi
duyulur. Aracın engele olan mesafesi
azaldıkça akustik sinyal sesi aralıkları da azalır. Aradaki mesafe 30 cm'den
daha az kaldığı zaman sürekli bir
sinyal sesi duyulur.
Devre dışı bırakılması
r tuşuna basarak sistemi devre
dışı bırakabilirsiniz.
Tuştaki LED söner ve Sürücü Bilgi
Sisteminde Park Yardımcısı Kapalı
görüntülenir.
Sistem belli bir hız aşıldığında
otomatik olarak kapanır.
Bir ateşleme çevrimi esnasında r
düğmesine basıldığında, aracın hızı belirli bir değerin altına düştüğünde
ön park sensörleri daima etkinleşir.
Arıza
Sistemde bir arıza olması durumunda r kontrol lambası yanar veya
sürücü bilgi sisteminde bir mesaj
görüntülenir.Ayrıca, sensörün karla kaplanması
gibi geçici durumlar sebebiyle sistem
bir arıza algılanırsa r ışığı yanar
veya sürücü bilgi sisteminde bir araç
mesajı görüntülenir.
Araç mesajları 3 108.
Park asistanı sistemlerinin
kullanılması ile ilgili önemli
hatırlatmalar9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına hasar
verebilecek alçak engellere
özellikle dikkat edilmelidir. Bu tür
engeller aracın yaklaşması
sırasında sensörlerin algılama
alanına girerse, sürekli bir uyarı
sesi duyulur.

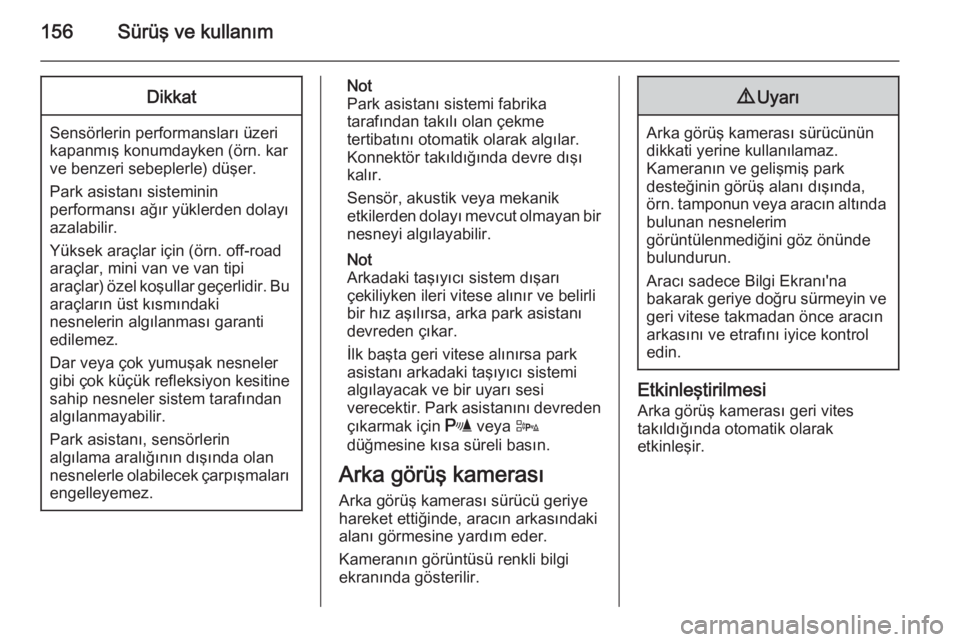

156Sürüş ve kullanımDikkat
Sensörlerin performansları üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Park asistanı sisteminin
performansı ağır yüklerden dolayı
azalabilir.
Yüksek araçlar için (örn. off-road
araçlar, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu
araçların üst kısmındaki
nesnelerin algılanması garanti
edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park asistanı, sensörlerin
algılama aralığının dışında olan
nesnelerle olabilecek çarpışmaları engelleyemez.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, akustik veya mekanik
etkilerden dolayı mevcut olmayan bir
nesneyi algılayabilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı
devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.
Arka görüş kamerası Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
örn. tamponun veya aracın altında bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve
geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.

Sürüş ve kullanım157

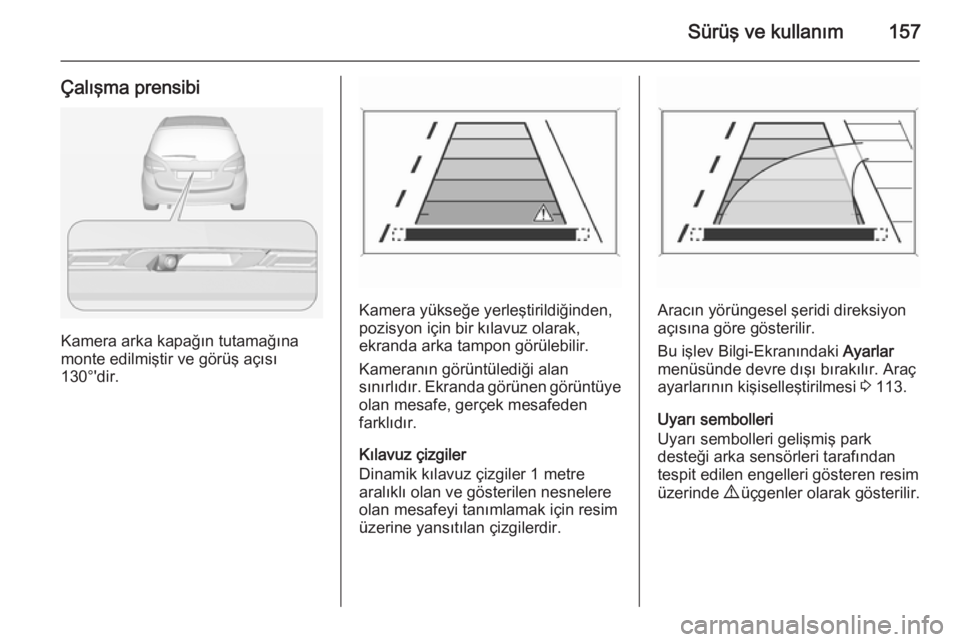

Çalışma prensibi
Kamera arka kapağın tutamağına
monte edilmiştir ve görüş açısı
130°'dir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kameranın görüntülediği alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Bu işlev Bilgi-Ekranındaki Ayarlar
menüsünde devre dışı bırakılır. Araç
ayarlarının kişiselleştirilmesi 3 113.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.

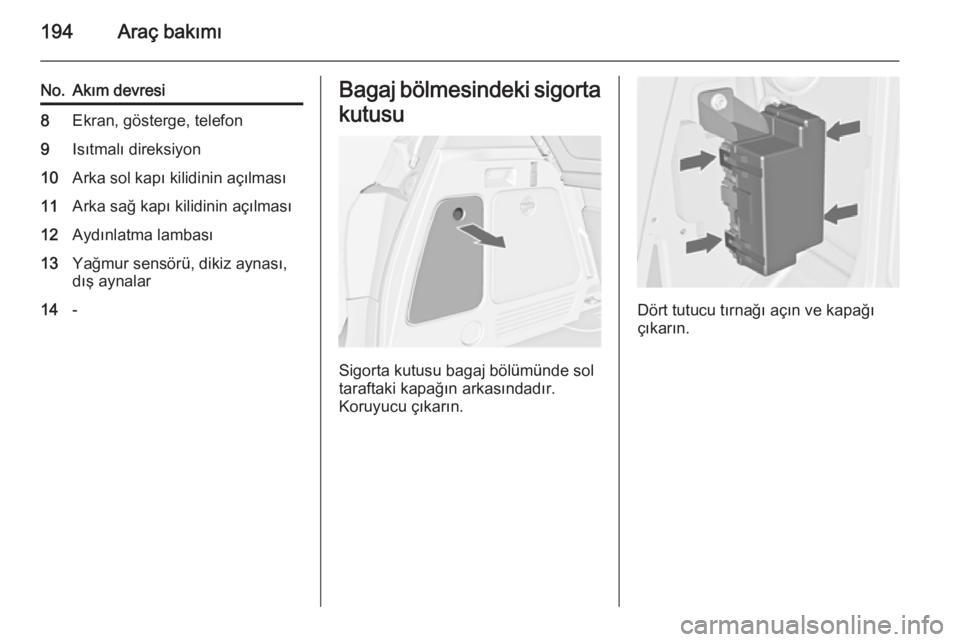

194Araç bakımı
No.Akım devresi8Ekran, gösterge, telefon9Isıtmalı direksiyon10Arka sol kapı kilidinin açılması11Arka sağ kapı kilidinin açılması12Aydınlatma lambası13Yağmur sensörü, dikiz aynası,
dış aynalar14-Bagaj bölmesindeki sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucu çıkarın.
Dört tutucu tırnağı açın ve kapağı çıkarın.

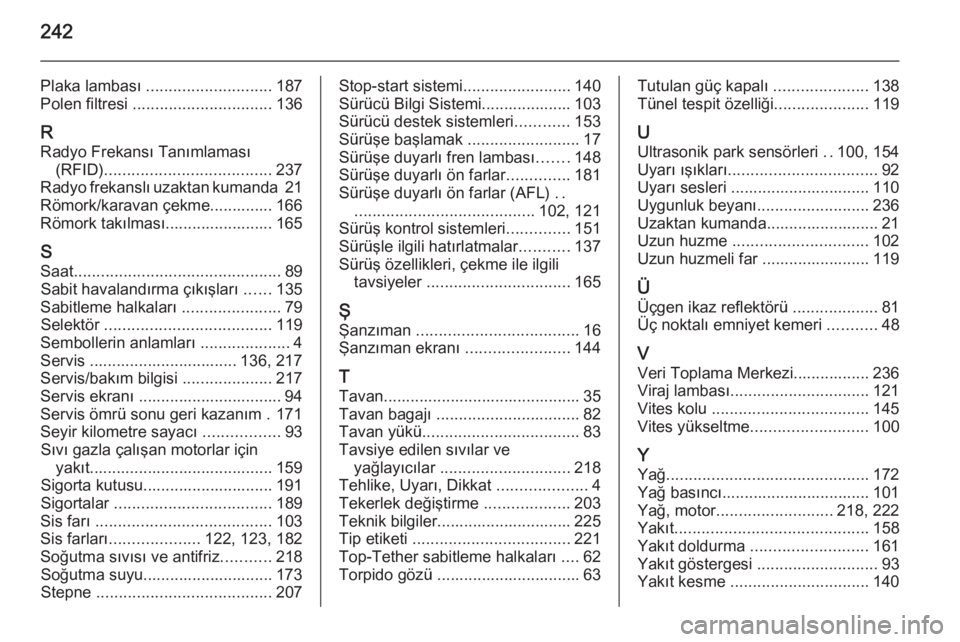

242
Plaka lambası ............................ 187
Polen filtresi ............................... 136
R Radyo Frekansı Tanımlaması (RFID) ..................................... 237
Radyo frekanslı uzaktan kumanda 21
Römork/karavan çekme.............. 166
Römork takılması........................ 165
S Saat .............................................. 89
Sabit havalandırma çıkışları ......135
Sabitleme halkaları ......................79
Selektör ..................................... 119
Sembollerin anlamları ....................4
Servis ................................. 136, 217
Servis/bakım bilgisi ....................217
Servis ekranı ................................ 94
Servis ömrü sonu geri kazanım . 171
Seyir kilometre sayacı .................93
Sıvı gazla çalışan motorlar için yakıt......................................... 159
Sigorta kutusu............................. 191
Sigortalar ................................... 189
Sis farı ....................................... 103
Sis farları .................... 122, 123, 182
Soğutma sıvısı ve antifriz ...........218
Soğutma suyu............................. 173
Stepne ....................................... 207Stop-start sistemi........................140
Sürücü Bilgi Sistemi.................... 103
Sürücü destek sistemleri ............153
Sürüşe başlamak .........................17
Sürüşe duyarlı fren lambası .......148
Sürüşe duyarlı ön farlar ..............181
Sürüşe duyarlı ön farlar (AFL) ..
........................................ 102, 121
Sürüş kontrol sistemleri ..............151
Sürüşle ilgili hatırlatmalar ...........137
Sürüş özellikleri, çekme ile ilgili tavsiyeler ................................ 165
Ş Şanzıman .................................... 16
Şanzıman ekranı .......................144
T Tavan............................................ 35
Tavan bagajı ................................ 82
Tavan yükü ................................... 83
Tavsiye edilen sıvılar ve yağlayıcılar ............................. 218
Tehlike, Uyarı, Dikkat ....................4
Tekerlek değiştirme ...................203
Teknik bilgiler.............................. 225
Tip etiketi ................................... 221
Top-Tether sabitleme halkaları ....62
Torpido gözü ................................ 63Tutulan güç kapalı .....................138
Tünel tespit özelliği .....................119
U
Ultrasonik park sensörleri ..100, 154
Uyarı ışıkları ................................. 92
Uyarı sesleri ............................... 110
Uygunluk beyanı .........................236
Uzaktan kumanda......................... 21
Uzun huzme .............................. 102
Uzun huzmeli far ........................ 119
Ü
Üçgen ikaz reflektörü ...................81
Üç noktalı emniyet kemeri ...........48
V Veri Toplama Merkezi................. 236
Viraj lambası ............................... 121
Vites kolu ................................... 145
Vites yükseltme .......................... 100
Y Yağ ............................................. 172
Yağ basıncı................................. 101
Yağ, motor .......................... 218, 222
Yakıt ........................................... 158
Yakıt doldurma .......................... 161
Yakıt göstergesi ........................... 93
Yakıt kesme ............................... 140
