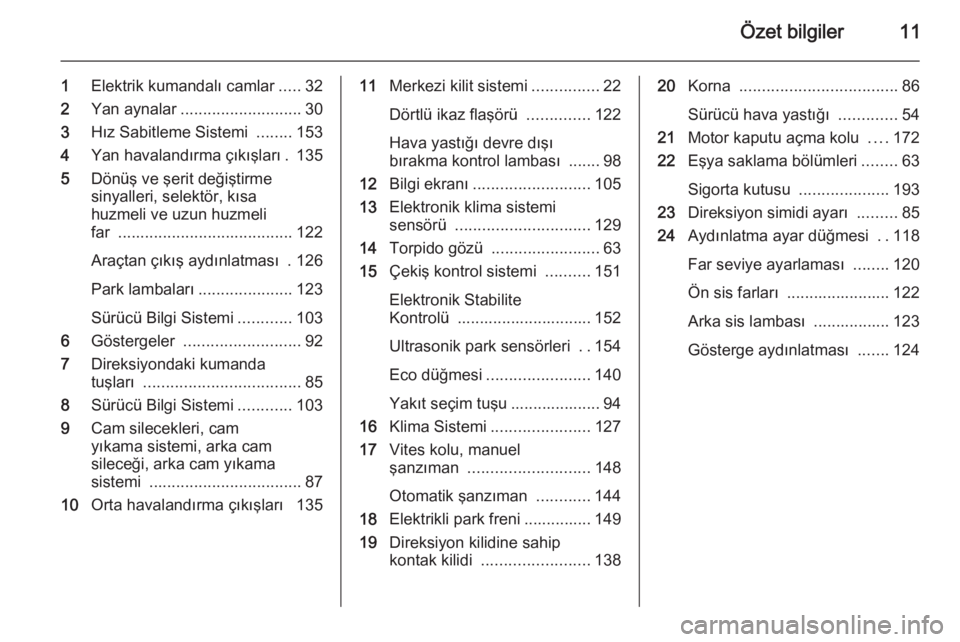

Özet bilgiler11
1Elektrik kumandalı camlar .....32
2 Yan aynalar ........................... 30
3 Hız Sabitleme Sistemi ........153
4 Yan havalandırma çıkışları . 135
5 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa
huzmeli ve uzun huzmeli
far ....................................... 122
Araçtan çıkış aydınlatması . 126
Park lambaları .....................123
Sürücü Bilgi Sistemi ............103
6 Göstergeler .......................... 92
7 Direksiyondaki kumanda
tuşları ................................... 85
8 Sürücü Bilgi Sistemi ............103
9 Cam silecekleri, cam
yıkama sistemi, arka cam
sileceği, arka cam yıkama
sistemi .................................. 87
10 Orta havalandırma çıkışları 13511Merkezi kilit sistemi ...............22
Dörtlü ikaz flaşörü ..............122
Hava yastığı devre dışı
bırakma kontrol lambası ....... 98
12 Bilgi ekranı .......................... 105
13 Elektronik klima sistemi
sensörü .............................. 129
14 Torpido gözü ........................ 63
15 Çekiş kontrol sistemi ..........151
Elektronik Stabilite
Kontrolü .............................. 152
Ultrasonik park sensörleri ..154
Eco düğmesi ....................... 140
Yakıt seçim tuşu .................... 94
16 Klima Sistemi ...................... 127
17 Vites kolu, manuel
şanzıman ........................... 148
Otomatik şanzıman ............144
18 Elektrikli park freni ............... 149
19 Direksiyon kilidine sahip
kontak kilidi ........................ 13820Korna ................................... 86
Sürücü hava yastığı .............54
21 Motor kaputu açma kolu ....172
22 Eşya saklama bölümleri ........63
Sigorta kutusu ....................193
23 Direksiyon simidi ayarı .........85
24 Aydınlatma ayar düğmesi ..118
Far seviye ayarlaması ........120
Ön sis farları ....................... 122
Arka sis lambası ................. 123
Gösterge aydınlatması .......124

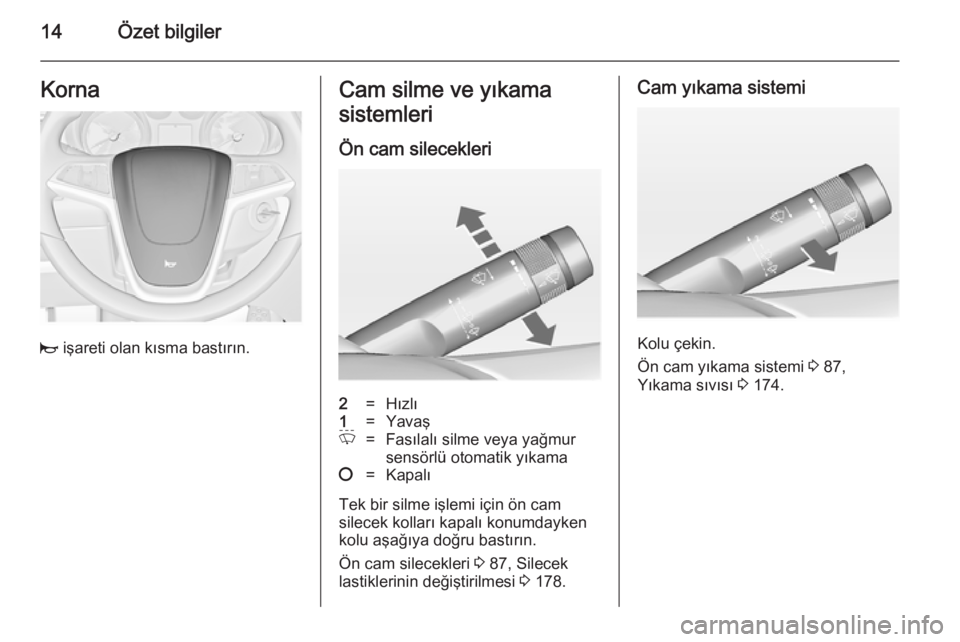

14Özet bilgilerKorna
j işareti olan kısma bastırın.
Cam silme ve yıkama
sistemleri
Ön cam silecekleri2=Hızlı1=YavaşP=Fasılalı silme veya yağmur
sensörlü otomatik yıkama§=Kapalı
Tek bir silme işlemi için ön cam
silecek kolları kapalı konumdayken kolu aşağıya doğru bastırın.
Ön cam silecekleri 3 87, Silecek
lastiklerinin değiştirilmesi 3 178.
Cam yıkama sistemi
Kolu çekin.
Ön cam yıkama sistemi 3 87,
Yıkama sıvısı 3 174.

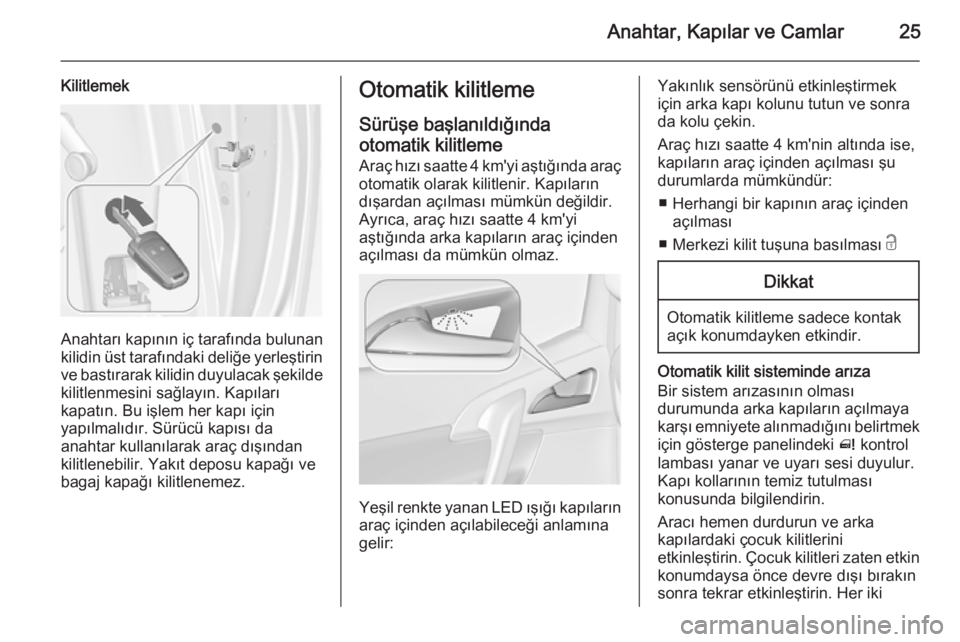

Anahtar, Kapılar ve Camlar25
Kilitlemek
Anahtarı kapının iç tarafında bulunan
kilidin üst tarafındaki deliğe yerleştirin ve bastırarak kilidin duyulacak şekilde kilitlenmesini sağlayın. Kapıları
kapatın. Bu işlem her kapı için
yapılmalıdır. Sürücü kapısı da
anahtar kullanılarak araç dışından
kilitlenebilir. Yakıt deposu kapağı ve
bagaj kapağı kilitlenemez.
Otomatik kilitleme
Sürüşe başlanıldığında
otomatik kilitleme
Araç hızı saatte 4 km'yi aştığında araç otomatik olarak kilitlenir. Kapıların
dışardan açılması mümkün değildir.
Ayrıca, araç hızı saatte 4 km'yi
aştığında arka kapıların araç içinden
açılması da mümkün olmaz.
Yeşil renkte yanan LED ışığı kapıların
araç içinden açılabileceği anlamına
gelir:
Yakınlık sensörünü etkinleştirmek
için arka kapı kolunu tutun ve sonra da kolu çekin.
Araç hızı saatte 4 km'nin altında ise,
kapıların araç içinden açılması şu
durumlarda mümkündür:
■ Herhangi bir kapının araç içinden açılması
■ Merkezi kilit tuşuna basılması cDikkat
Otomatik kilitleme sadece kontak
açık konumdayken etkindir.
Otomatik kilit sisteminde arıza
Bir sistem arızasının olması
durumunda arka kapıların açılmaya
karşı emniyete alınmadığını belirtmek
için gösterge panelindeki ^ kontrol
lambası yanar ve uyarı sesi duyulur.
Kapı kollarının temiz tutulması
konusunda bilgilendirin.
Aracı hemen durdurun ve arka
kapılardaki çocuk kilitlerini
etkinleştirin. Çocuk kilitleri zaten etkin
konumdaysa önce devre dışı bırakın
sonra tekrar etkinleştirin. Her iki

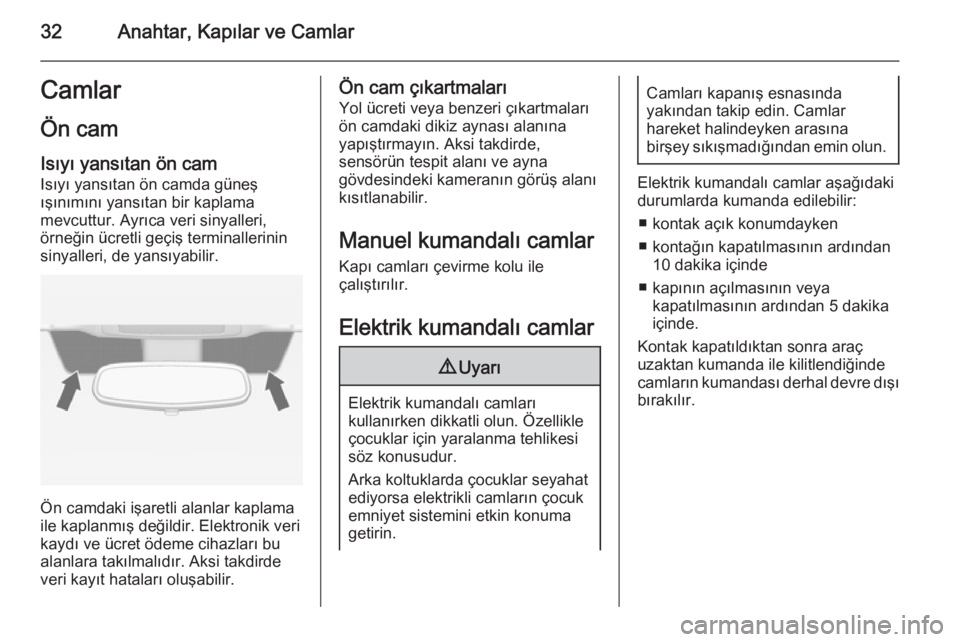

32Anahtar, Kapılar ve CamlarCamlarÖn cam
Isıyı yansıtan ön cam
Isıyı yansıtan ön camda güneş
ışınımını yansıtan bir kaplama
mevcuttur. Ayrıca veri sinyalleri,
örneğin ücretli geçiş terminallerinin
sinyalleri, de yansıyabilir.
Ön camdaki işaretli alanlar kaplama
ile kaplanmış değildir. Elektronik veri
kaydı ve ücret ödeme cihazları bu
alanlara takılmalıdır. Aksi takdirde
veri kayıt hataları oluşabilir.
Ön cam çıkartmaları
Yol ücreti veya benzeri çıkartmaları
ön camdaki dikiz aynası alanına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Manuel kumandalı camlar
Kapı camları çevirme kolu ile
çalıştırılır.
Elektrik kumandalı camlar9 Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumandalı camlar aşağıdaki
durumlarda kumanda edilebilir:
■ kontak açık konumdayken
■ kontağın kapatılmasının ardından 10 dakika içinde
■ kapının açılmasının veya kapatılmasının ardından 5 dakika
içinde.
Kontak kapatıldıktan sonra araç
uzaktan kumanda ile kilitlendiğinde
camların kumandası derhal devre dışı bırakılır.

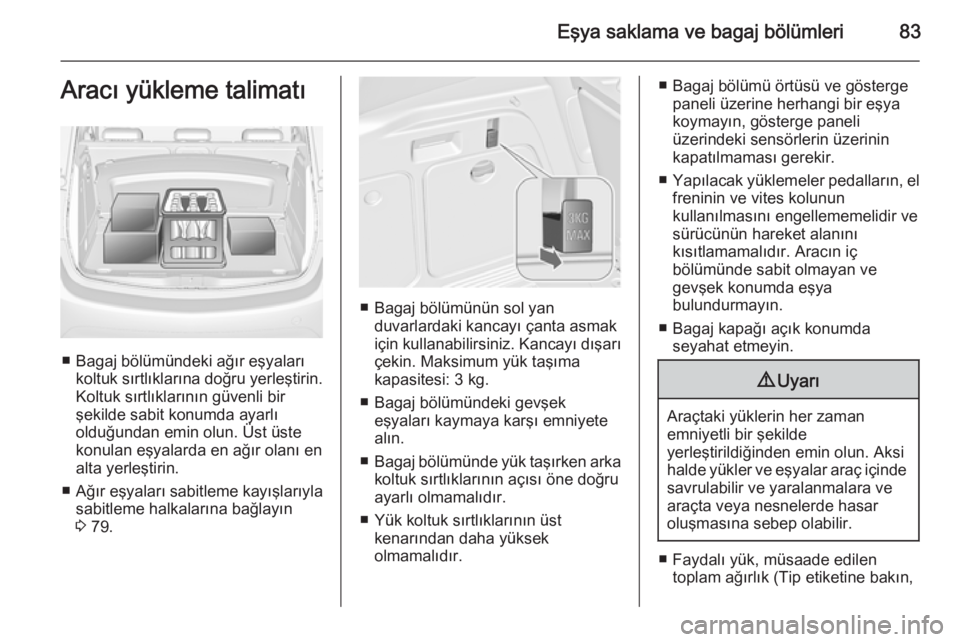

Eşya saklama ve bagaj bölümleri83Aracı yükleme talimatı
■ Bagaj bölümündeki ağır eşyalarıkoltuk sırtlıklarına doğru yerleştirin.
Koltuk sırtlıklarının güvenli bir
şekilde sabit konumda ayarlı
olduğundan emin olun. Üst üste
konulan eşyalarda en ağır olanı en
alta yerleştirin.
■ Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 79.
■ Bagaj bölümünün sol yan
duvarlardaki kancayı çanta asmak
için kullanabilirsiniz. Kancayı dışarı
çekin. Maksimum yük taşıma
kapasitesi: 3 kg.
■ Bagaj bölümündeki gevşek eşyaları kaymaya karşı emniyete
alın.
■ Bagaj bölümünde yük taşırken arka
koltuk sırtlıklarının açısı öne doğru
ayarlı olmamalıdır.
■ Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
■ Bagaj bölümü örtüsü ve gösterge paneli üzerine herhangi bir eşya
koymayın, gösterge paneli
üzerindeki sensörlerin üzerinin
kapatılmaması gerekir.
■ Yapılacak yüklemeler pedalların, el
freninin ve vites kolunun
kullanılmasını engellememelidir ve
sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
■ Bagaj kapağı açık konumda seyahat etmeyin.9 Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
araçta veya nesnelerde hasar
oluşmasına sebep olabilir.
■ Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine bakın,

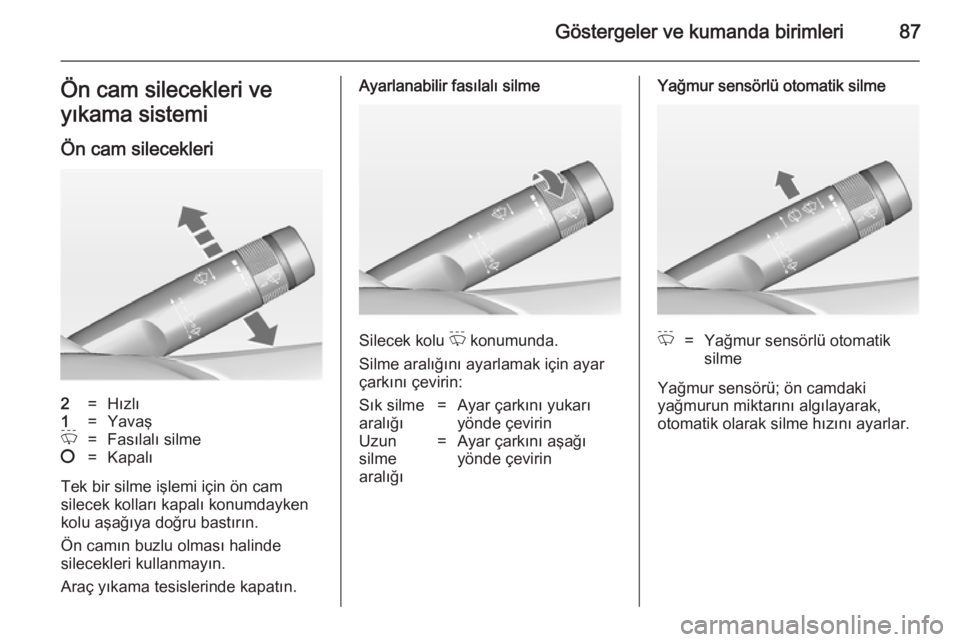

Göstergeler ve kumanda birimleri87Ön cam silecekleri ve
yıkama sistemi
Ön cam silecekleri2=Hızlı1=YavaşP=Fasılalı silme§=Kapalı
Tek bir silme işlemi için ön cam
silecek kolları kapalı konumdayken kolu aşağıya doğru bastırın.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
Ayarlanabilir fasılalı silme
Silecek kolu P konumunda.
Silme aralığını ayarlamak için ayar
çarkını çevirin:
Sık silme
aralığı=Ayar çarkını yukarı
yönde çevirinUzun
silme
aralığı=Ayar çarkını aşağı
yönde çevirinYağmur sensörlü otomatik silmeP=Yağmur sensörlü otomatik
silme
Yağmur sensörü; ön camdaki
yağmurun miktarını algılayarak,
otomatik olarak silme hızını ayarlar.

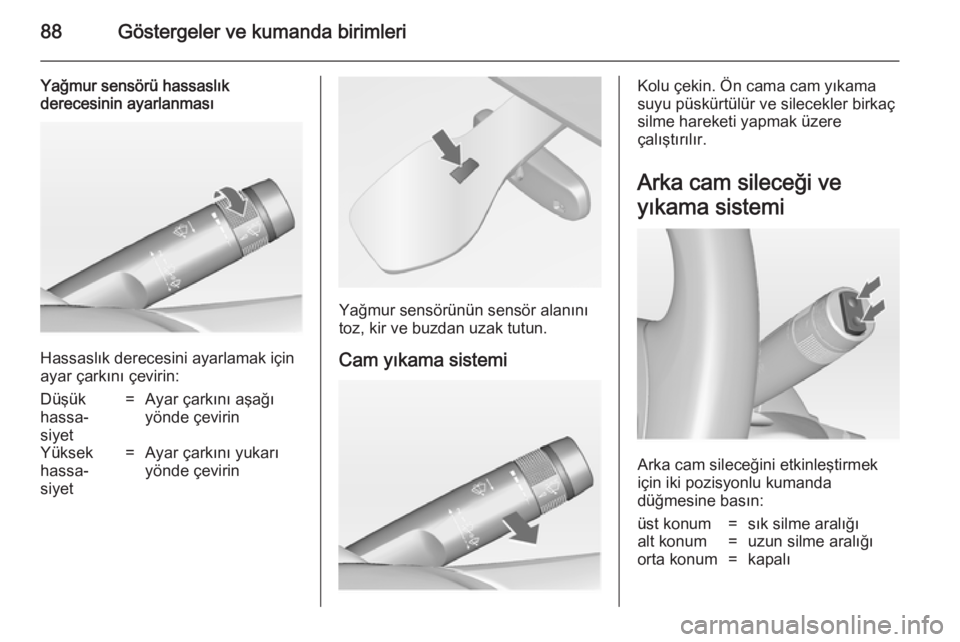

88Göstergeler ve kumanda birimleri
Yağmur sensörü hassaslık
derecesinin ayarlanması
Hassaslık derecesini ayarlamak için
ayar çarkını çevirin:
Düşük
hassa‐
siyet=Ayar çarkını aşağı
yönde çevirinYüksek
hassa‐
siyet=Ayar çarkını yukarı
yönde çevirin
Yağmur sensörünün sensör alanını
toz, kir ve buzdan uzak tutun.
Cam yıkama sistemi
Kolu çekin. Ön cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere
çalıştırılır.
Arka cam sileceği ve
yıkama sistemi
Arka cam sileceğini etkinleştirmek
için iki pozisyonlu kumanda
düğmesine basın:
üst konum=sık silme aralığıalt konum=uzun silme aralığıorta konum=kapalı

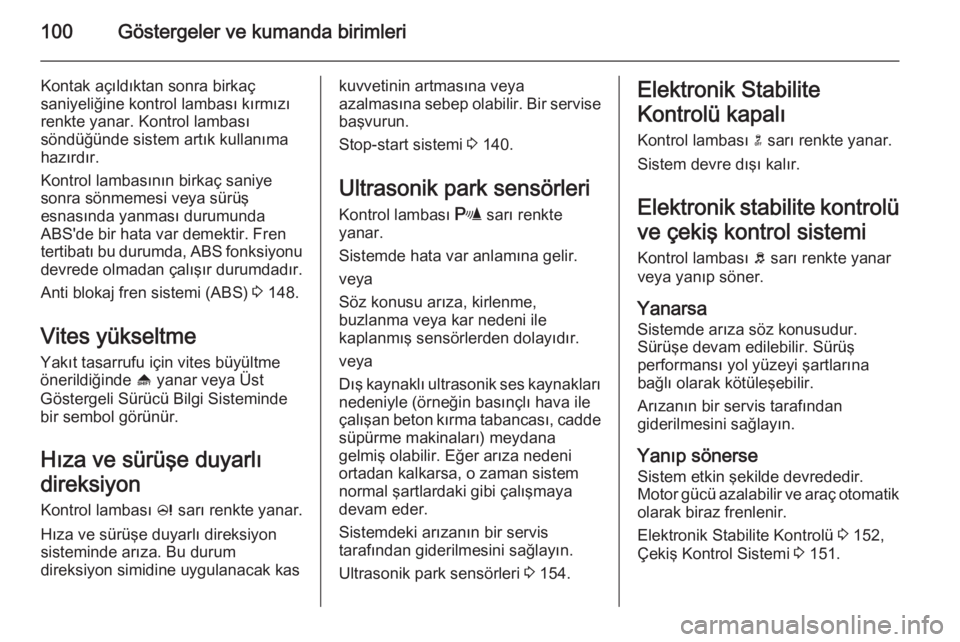

100Göstergeler ve kumanda birimleri
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 148.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde [ yanar veya Üst
Göstergeli Sürücü Bilgi Sisteminde
bir sembol görünür.
Hıza ve sürüşe duyarlı
direksiyon Kontrol lambası c sarı renkte yanar.
Hıza ve sürüşe duyarlı direksiyon
sisteminde arıza. Bu durum
direksiyon simidine uygulanacak kaskuvvetinin artmasına veya
azalmasına sebep olabilir. Bir servise
başvurun.
Stop-start sistemi 3 140.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir.
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veya
Dış kaynaklı ultrasonik ses kaynakları
nedeniyle (örneğin basınçlı hava ile
çalışan beton kırma tabancası, cadde
süpürme makinaları) meydana
gelmiş olabilir. Eğer arıza nedeni
ortadan kalkarsa, o zaman sistem
normal şartlardaki gibi çalışmaya
devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 154.Elektronik Stabilite
Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanarsa
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik Stabilite Kontrolü 3 152,
Çekiş Kontrol Sistemi 3 151.

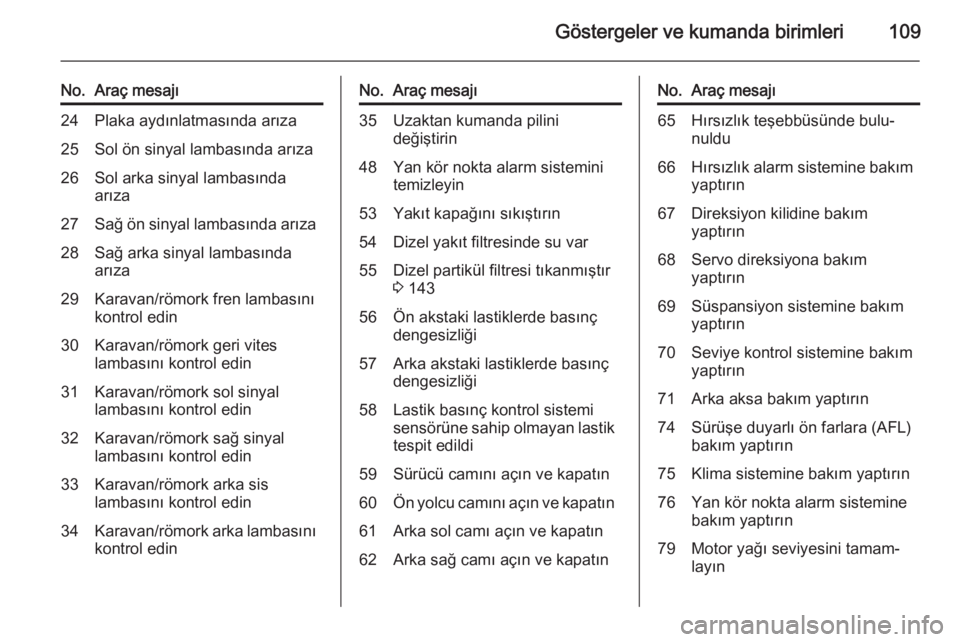

Göstergeler ve kumanda birimleri109
No.Araç mesajı24Plaka aydınlatmasında arıza25Sol ön sinyal lambasında arıza26Sol arka sinyal lambasında
arıza27Sağ ön sinyal lambasında arıza28Sağ arka sinyal lambasında
arıza29Karavan/römork fren lambasını
kontrol edin30Karavan/römork geri vites
lambasını kontrol edin31Karavan/römork sol sinyal
lambasını kontrol edin32Karavan/römork sağ sinyal
lambasını kontrol edin33Karavan/römork arka sis
lambasını kontrol edin34Karavan/römork arka lambasını kontrol edinNo.Araç mesajı35Uzaktan kumanda pilini
değiştirin48Yan kör nokta alarm sistemini
temizleyin53Yakıt kapağını sıkıştırın54Dizel yakıt filtresinde su var55Dizel partikül filtresi tıkanmıştır
3 14356Ön akstaki lastiklerde basınç
dengesizliği57Arka akstaki lastiklerde basınç
dengesizliği58Lastik basınç kontrol sistemi
sensörüne sahip olmayan lastik tespit edildi59Sürücü camını açın ve kapatın60Ön yolcu camını açın ve kapatın61Arka sol camı açın ve kapatın62Arka sağ camı açın ve kapatınNo.Araç mesajı65Hırsızlık teşebbüsünde bulu‐
nuldu66Hırsızlık alarm sistemine bakım yaptırın67Direksiyon kilidine bakım
yaptırın68Servo direksiyona bakım
yaptırın69Süspansiyon sistemine bakım
yaptırın70Seviye kontrol sistemine bakım
yaptırın71Arka aksa bakım yaptırın74Sürüşe duyarlı ön farlara (AFL)
bakım yaptırın75Klima sistemine bakım yaptırın76Yan kör nokta alarm sistemine
bakım yaptırın79Motor yağı seviyesini tamam‐
layın

110Göstergeler ve kumanda birimleri
No.Araç mesajı81Şanzımana bakım yaptırın82Motor yağını en kısa zamanda
değiştirin83Hız kontrol sistemine (Cruise
control) bakım yaptırın84Motor gücü azaltıldı89”En kısa sürede bir servise
başvurun” ikazı94Çıkmadan önce vitesi park
konumuna getirin95Hava yastığına bakım yaptırın128Kaput açık134Park asistanı arızası, tamponu
temizleyin136Park sensörlerine servis
yaptırın174Düşük araç aküsü258Park asistanı kapalıÜst göstergedeki araç mesajları
Araç mesajları metin olarak
görüntülenir. Metinlerdeki talimatları
takip edin.
Sistem aşağıda listelenen konularda
mesaj görüntüler:
■ Sıvı seviyeleri
■ Hırsızlık alarm sistemi
■ Frenler
■ Sürüş sistemleri
■ Sürüş kontrol sistemleri
■ Hız Sabitleme Sistemi
■ Nesne tespit sistemleri
■ Aydınlatma, ampul değişimi
■ Silme / yıkama sistemi
■ Kapılar, camlar
■ Radyo frekanslı uzaktan kumanda
■ Emniyet kemerleri
■ Hava yastığı sistemleri
■ Motor ve şanzıman
■ Lastik hava basınçları
■ Dizel partikül filtresi
Renkli bilgi ekranındaki araç
mesajları
Bazı önemli mesajlar ayrıca renkli
bilgi ekranında gösterilir. Bir mesajı
onaylamak için çok fonksiyonlu
düğmeye basın. Bazı mesajlar
sadece birkaç saniye ekranda
görüntülenirler.
Uyarı sesleri
Aynı anda sadece bir uyarı sesi
duyulur.
Emniyet kemerinin bağlanmadığını
belirten uyarı sesi diğer tüm uyarı
seslerine göre önceliklidir.
