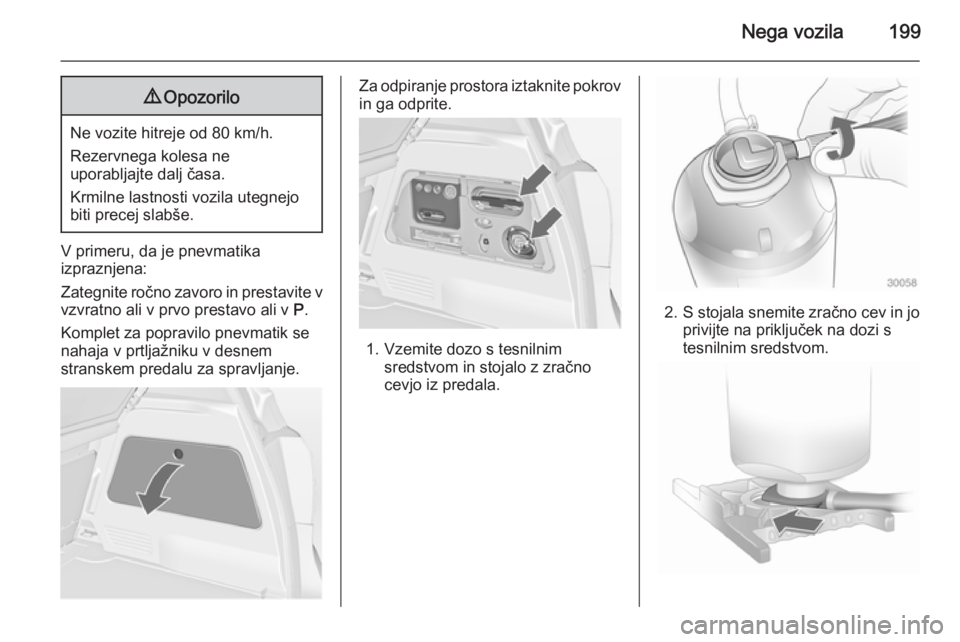

Nega vozila1999Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.
V primeru, da je pnevmatika
izpraznjena:
Zategnite ročno zavoro in prestavite v
vzvratno ali v prvo prestavo ali v P.
Komplet za popravilo pnevmatik se
nahaja v prtljažniku v desnem
stranskem predalu za spravljanje.
Za odpiranje prostora iztaknite pokrov
in ga odprite.
1. Vzemite dozo s tesnilnim sredstvom in stojalo z zračno
cevjo iz predala.
2. S stojala snemite zračno cev in jo
privijte na priključek na dozi s
tesnilnim sredstvom.

200Nega vozila

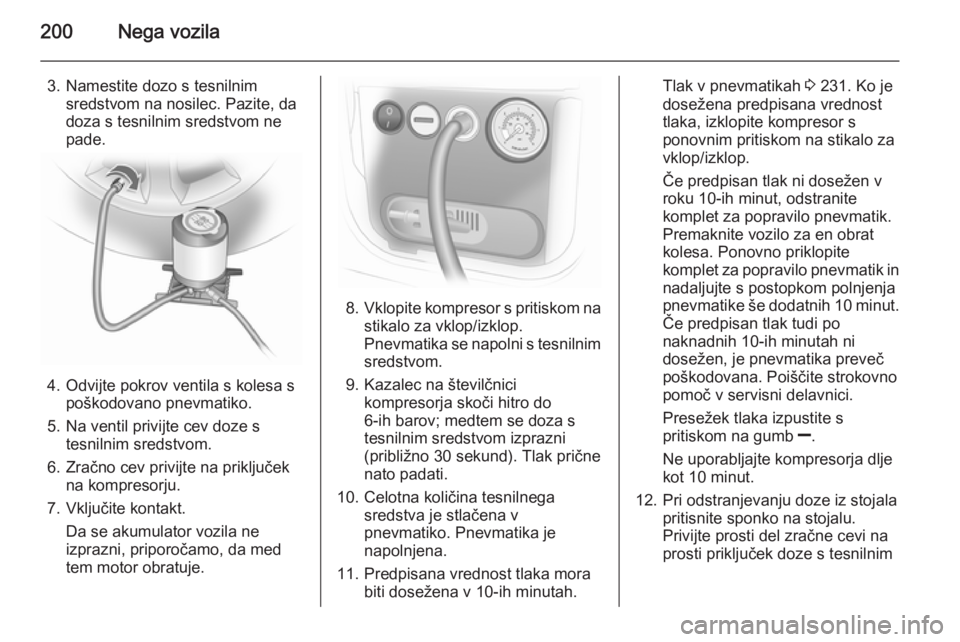

3. Namestite dozo s tesnilnimsredstvom na nosilec. Pazite, da
doza s tesnilnim sredstvom ne
pade.
4. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
5. Na ventil privijte cev doze s tesnilnim sredstvom.
6. Zračno cev privijte na priključek na kompresorju.
7. Vključite kontakt. Da se akumulator vozila ne
izprazni, priporočamo, da med
tem motor obratuje.
8. Vklopite kompresor s pritiskom na
stikalo za vklop/izklop.
Pnevmatika se napolni s tesnilnim sredstvom.
9. Kazalec na številčnici kompresorja skoči hitro do
6-ih barov; medtem se doza s
tesnilnim sredstvom izprazni (približno 30 sekund). Tlak prične
nato padati.
10. Celotna količina tesnilnega sredstva je stlačena v
pnevmatiko. Pnevmatika je
napolnjena.
11. Predpisana vrednost tlaka mora biti dosežena v 10-ih minutah.
Tlak v pnevmatikah 3 231. Ko je
dosežena predpisana vrednost
tlaka, izklopite kompresor s
ponovnim pritiskom na stikalo za
vklop/izklop.
Če predpisan tlak ni dosežen v
roku 10-ih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa. Ponovno priklopite
komplet za popravilo pnevmatik in nadaljujte s postopkom polnjenja
pnevmatike še dodatnih 10 minut .
Če predpisan tlak tudi po
naknadnih 10-ih minutah ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb ].
Ne uporabljajte kompresorja dlje kot 10 minut.
12. Pri odstranjevanju doze iz stojala pritisnite sponko na stojalu.
Privijte prosti del zračne cevi na
prosti priključek doze s tesnilnim

Nega vozila201

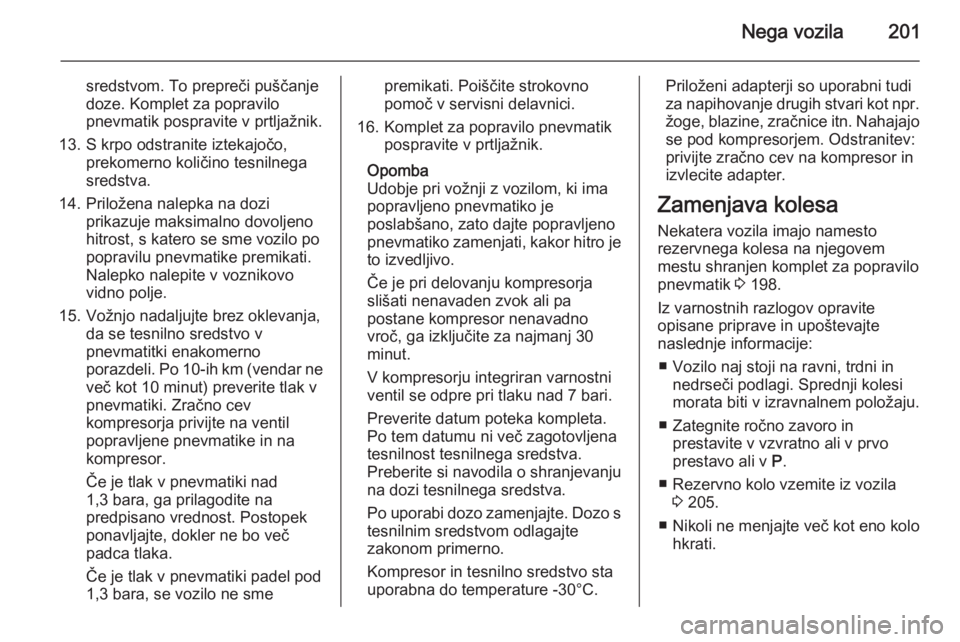

sredstvom. To prepreči puščanje
doze. Komplet za popravilo
pnevmatik pospravite v prtljažnik.
13. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
14. Priložena nalepka na dozi prikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo
vidno polje.
15. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po 10-ih km (vendar ne več kot 10 minut) preverite tlak v
pnevmatiki. Zračno cev
kompresorja privijte na ventil
popravljene pnevmatike in na
kompresor.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, se vozilo ne smepremikati. Poiščite strokovno
pomoč v servisni delavnici.
16. Komplet za popravilo pnevmatik pospravite v prtljažnik.
Opomba
Udobje pri vožnji z vozilom, ki ima
popravljeno pnevmatiko je
poslabšano, zato dajte popravljeno
pnevmatiko zamenjati, kakor hitro je
to izvedljivo.
Če je pri delovanju kompresorja
slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj 30
minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30°C.Priloženi adapterji so uporabni tudi
za napihovanje drugih stvari kot npr.
žoge, blazine, zračnice itn. Nahajajo se pod kompresorjem. Odstranitev:
privijte zračno cev na kompresor in
izvlecite adapter.
Zamenjava kolesa
Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 198.
Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
■ Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem položaju.
■ Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v P.
■ Rezervno kolo vzemite iz vozila 3 205.
■ Nikoli ne menjajte več kot eno kolo hkrati.

202Nega vozila

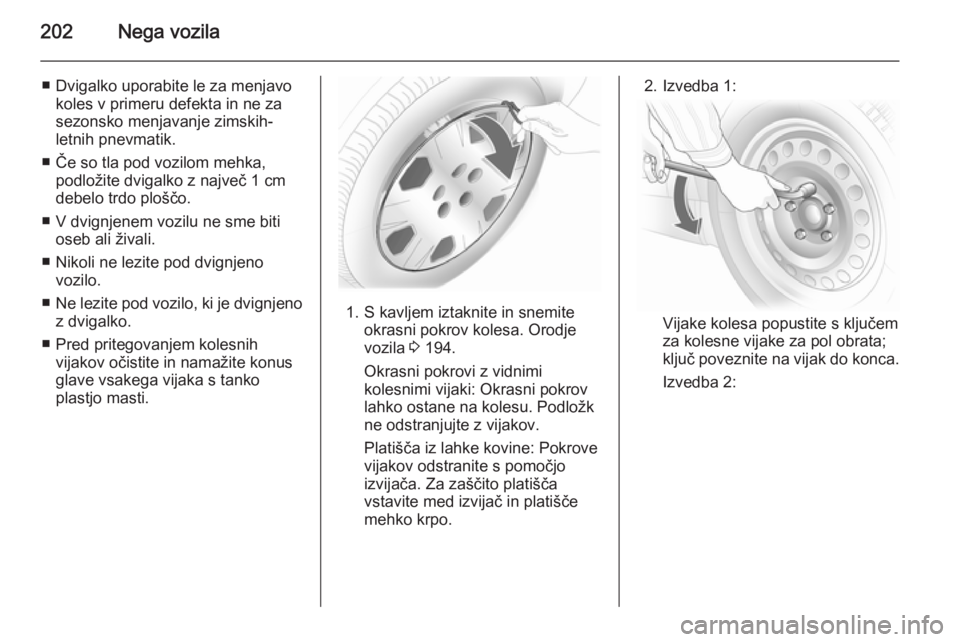

■ Dvigalko uporabite le za menjavokoles v primeru defekta in ne zasezonsko menjavanje zimskih-letnih pnevmatik.
■ Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
■ V dvignjenem vozilu ne sme biti oseb ali živali.
■ Nikoli ne lezite pod dvignjeno vozilo.
■ Ne lezite pod vozilo, ki je dvignjeno
z dvigalko.
■ Pred pritegovanjem kolesnih vijakov očistite in namažite konus
glave vsakega vijaka s tanko
plastjo masti.
1. S kavljem iztaknite in snemite okrasni pokrov kolesa. Orodje
vozila 3 194.
Okrasni pokrovi z vidnimi
kolesnimi vijaki: Okrasni pokrov
lahko ostane na kolesu. Podložk
ne odstranjujte z vijakov.
Platišča iz lahke kovine: Pokrove
vijakov odstranite s pomočjo
izvijača. Za zaščito platišča
vstavite med izvijač in platišče
mehko krpo.
2. Izvedba 1:
Vijake kolesa popustite s ključem
za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Izvedba 2:

Nega vozila203

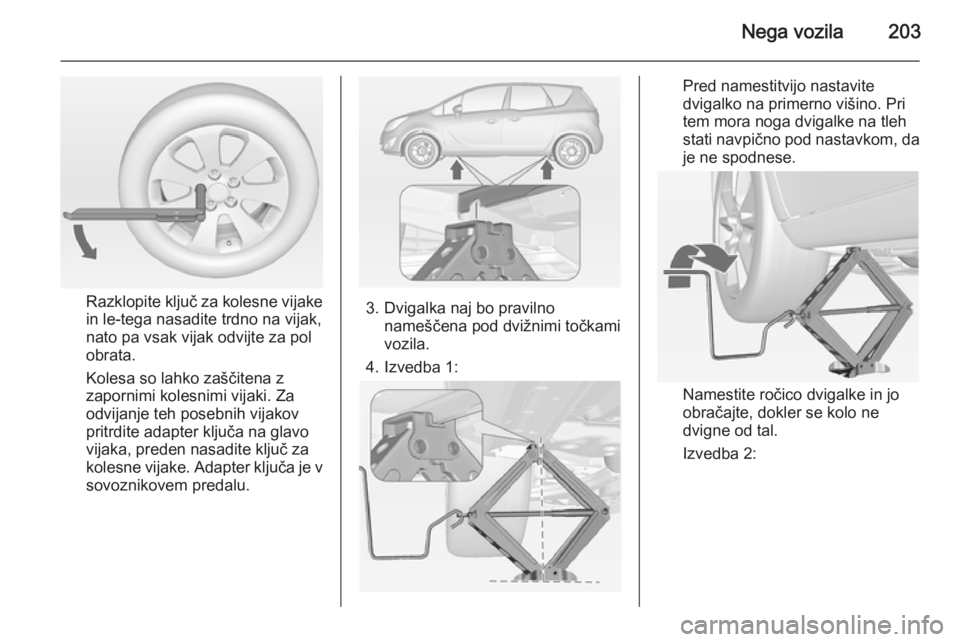

Razklopite ključ za kolesne vijake
in le-tega nasadite trdno na vijak,
nato pa vsak vijak odvijte za pol
obrata.
Kolesa so lahko zaščitena z
zapornimi kolesnimi vijaki. Za
odvijanje teh posebnih vijakov
pritrdite adapter ključa na glavo
vijaka, preden nasadite ključ za
kolesne vijake. Adapter ključa je v sovoznikovem predalu.3. Dvigalka naj bo pravilno nameščena pod dvižnimi točkami
vozila.
4. Izvedba 1:
Pred namestitvijo nastavite
dvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ročico dvigalke in jo
obračajte, dokler se kolo ne
dvigne od tal.
Izvedba 2:

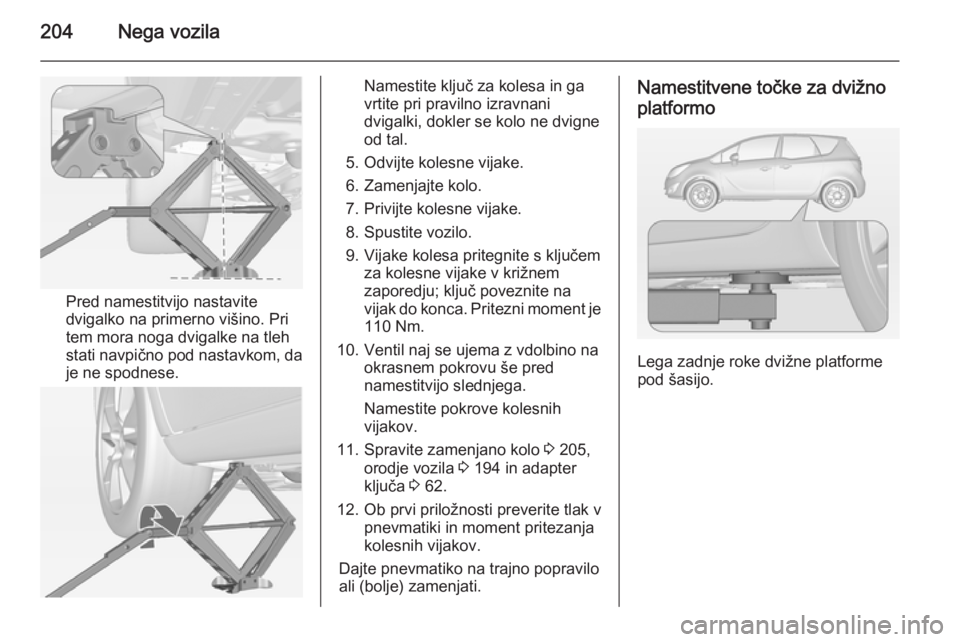

204Nega vozila
Pred namestitvijo nastavite
dvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ključ za kolesa in ga
vrtite pri pravilno izravnani dvigalki, dokler se kolo ne dvigneod tal.
5. Odvijte kolesne vijake.
6. Zamenjajte kolo.
7. Privijte kolesne vijake.
8. Spustite vozilo.
9. Vijake kolesa pritegnite s ključem za kolesne vijake v križnem
zaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
110 Nm.
10. Ventil naj se ujema z vdolbino na okrasnem pokrovu še pred
namestitvijo slednjega.
Namestite pokrove kolesnih
vijakov.
11. Spravite zamenjano kolo 3 205,
orodje vozila 3 194 in adapter
ključa 3 62.
12. Ob prvi priložnosti preverite tlak v pnevmatiki in moment pritezanja
kolesnih vijakov.
Dajte pnevmatiko na trajno popravilo
ali (bolje) zamenjati.Namestitvene točke za dvižno
platformo
Lega zadnje roke dvižne platforme
pod šasijo.

Nega vozila205

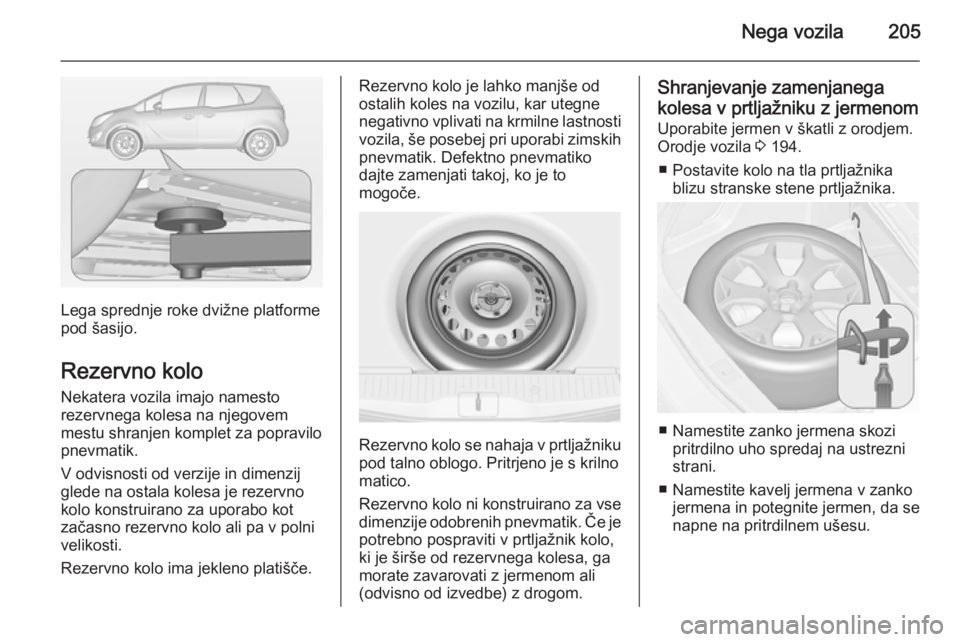

Lega sprednje roke dvižne platforme
pod šasijo.
Rezervno kolo Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik.
V odvisnosti od verzije in dimenzij
glede na ostala kolesa je rezervno
kolo konstruirano za uporabo kot
začasno rezervno kolo ali pa v polni
velikosti.
Rezervno kolo ima jekleno platišče.
Rezervno kolo je lahko manjše od
ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne lastnosti vozila, še posebej pri uporabi zimskih
pnevmatik. Defektno pnevmatiko
dajte zamenjati takoj, ko je to
mogoče.
Rezervno kolo se nahaja v prtljažniku pod talno oblogo. Pritrjeno je s krilno
matico.
Rezervno kolo ni konstruirano za vse
dimenzije odobrenih pnevmatik. Če je
potrebno pospraviti v prtljažnik kolo,
ki je širše od rezervnega kolesa, ga morate zavarovati z jermenom ali
(odvisno od izvedbe) z drogom.
Shranjevanje zamenjanega
kolesa v prtljažniku z jermenom Uporabite jermen v škatli z orodjem.
Orodje vozila 3 194.
■ Postavite kolo na tla prtljažnika blizu stranske stene prtljažnika.
■ Namestite zanko jermena skozipritrdilno uho spredaj na ustrezni
strani.
■ Namestite kavelj jermena v zanko jermena in potegnite jermen, da se
napne na pritrdilnem ušesu.

206Nega vozila
■ Napeljite jermen skozi krakeplatišča kolesa, kot prikazuje slika.
■ Montirajte kljuko na zadnje pritrdilno uho.
■ Zategnite jermen in ga zavarujte z zaponko.
Shranjevanje zamenjanega
kolesa v prostor za rezervno kolo z drogom
Uporabite drog v škatli z orodjem. Orodje vozila 3 194.
■ Sukajte krilno matico v obratno smer urinega kazalca in odstranite
začasno rezervno kolo.■ Iz škatle z orodji vzemite drog in ga
privijte na vijak.
■ Pospravite poškodovano kolo in ga
zavarujte s privijanjem krilne matice
v desno.
Talno oblogo lahko položite na
izstopajoče kolo.
Pred vstavitvijo rezervnega kolesa v prostor za rezervno kolo - po
popravilu običajnega kolesa -
odstranite drog.
9 Opozorilo
Shranjevanje dvigalke, kolesa ali
drugih orodij/opreme v prtljažniku
lahko privede do poškodb, če ti
predmeti niso primerno
zavarovani. V primeru nesreče ali
nenadnega zaviranja utegne
nezavarovane predmete vreči v
nepredvideno smer.
Dvigalko, kolo in orodja shranjujte
vedno v za to predvidenih
prostorih in jih primerno zavarujte.
Poškodovano kolo vedno
pospravite v prtljažnik in ga
zavarujte s pritrdilnim jermenom
ali v prostor za rezervno kolo in ga zavarujte s krilno matico.
Začasno rezervno kolo
Uporaba začasnega rezervnega
kolesa utegne negativno vplivati na
krmilne lastnosti vozila. Defektno
pnevmatiko dajte zamenjati takoj, ko
je to mogoče.

Nega vozila207

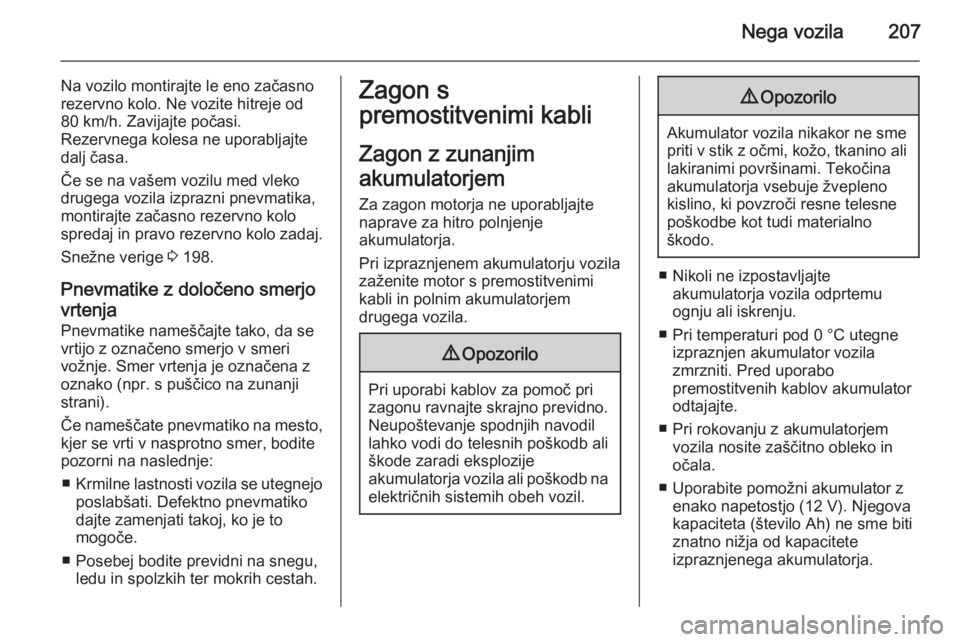

Na vozilo montirajte le eno začasno
rezervno kolo. Ne vozite hitreje od
80 km/h. Zavijajte počasi.
Rezervnega kolesa ne uporabljajte
dalj časa.
Če se na vašem vozilu med vleko
drugega vozila izprazni pnevmatika,
montirajte začasno rezervno kolo
spredaj in pravo rezervno kolo zadaj.
Snežne verige 3 198.
Pnevmatike z določeno smerjo vrtenja Pnevmatike nameščajte tako, da se
vrtijo z označeno smerjo v smeri
vožnje. Smer vrtenja je označena z
oznako (npr. s puščico na zunanji
strani).
Če nameščate pnevmatiko na mesto, kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
■ Krmilne lastnosti vozila se utegnejo
poslabšati. Defektno pnevmatiko
dajte zamenjati takoj, ko je to
mogoče.
■ Posebej bodite previdni na snegu, ledu in spolzkih ter mokrih cestah.Zagon s
premostitvenimi kabli
Zagon z zunanjim
akumulatorjem
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.
Pri izpraznjenem akumulatorju vozila
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.9 Opozorilo
Pri uporabi kablov za pomoč pri
zagonu ravnajte skrajno previdno. Neupoštevanje spodnjih navodil
lahko vodi do telesnih poškodb ali
škode zaradi eksplozije
akumulatorja vozila ali poškodb na
električnih sistemih obeh vozil.
9 Opozorilo
Akumulator vozila nikakor ne sme
priti v stik z očmi, kožo, tkanino ali lakiranimi površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne poškodbe kot tudi materialno
škodo.
■ Nikoli ne izpostavljajte akumulatorja vozila odprtemu
ognju ali iskrenju.
■ Pri temperaturi pod 0 °C utegne izpraznjen akumulator vozila
zmrzniti. Pred uporabo
premostitvenih kablov akumulator odtajajte.
■ Pri rokovanju z akumulatorjem vozila nosite zaščitno obleko in
očala.
■ Uporabite pomožni akumulator z enako napetostjo (12 V). Njegova
kapaciteta (število Ah) ne sme biti znatno nižja od kapacitete
izpraznjenega akumulatorja.

208Nega vozila
■ Uporabljajte premostitvene kable zizoliranimi poli in debeline najmanj
16 mm 2
(v primeru dizelskega motorja: 25
mm 2
).
■ Ne ločujte izpraznjenega akumulatorja od vozila.
■ Izključite nepotrebne porabnike električne energije.
■ Med zaganjanjem se ne sklanjajte nad akumulator.
■ Kabelski priključki se med seboj ne
smejo dotikati.
■ Med postopkom zaganjanja se vozili med seboj ne smeta stikati.
■ V primeru ročnega menjalnika prestavite v prosti tek, pri
avtomatskem menjalniku
prestavite v P.
■ Odprite pokrov pozitivne sponke na
obeh akumulatorjih.
Vrstni red priklopa premostitvenih
kablov:
1. Priklopite en konec rdečega kabla
na pozitivni (+) pol pomožnega
akumulatorja.
2. Priklopite drugi konec istega kabla na pozitivni pol
izpraznjenega akumulatorja (isti
znak: "+").
3. Priklopite en konec črnega kabla na negativni (-) pol pomožnega
akumulatorja.
4. Drugi konec črnega kabla priklopite na maso vozila s
praznim akumulatorjem (npr. na
bloku motorja ali na vijak obese
motorja). Mesto priklopa kabla naj bo čim bolj oddaljeno od
akumulatorja (vsaj 60 cm).
Kabel namestite tako, da ga vrteči se
deli v motornem prostoru ne ujamejo.
Zagon motorja: 1. Zaženite motor pomožnega vozila
s polnim akumulatorjem.
2. Po 5-ih minutah zaženite motor vozila z izpraznjenim
akumulatorjem. Poskusi zagona
naj trajajo največ 15 sekund v
1-minutnih intervalih.
3. Po uspelem zagonu pustite oba motorja obratovati približno
3 minute s priklopljenimi
premostitvenimi kabli.
4. V vozilu, ki je prejelo električno energijo vklopite porabnike
električne energije (npr. luči,
ogrevanje zadnjega stekla).
5. Premostitvene kable odklapljajte v obratnem vrstnem redu
priklapljanja.
