OPEL MERIVA 2014.5 Uporabniški priročnik

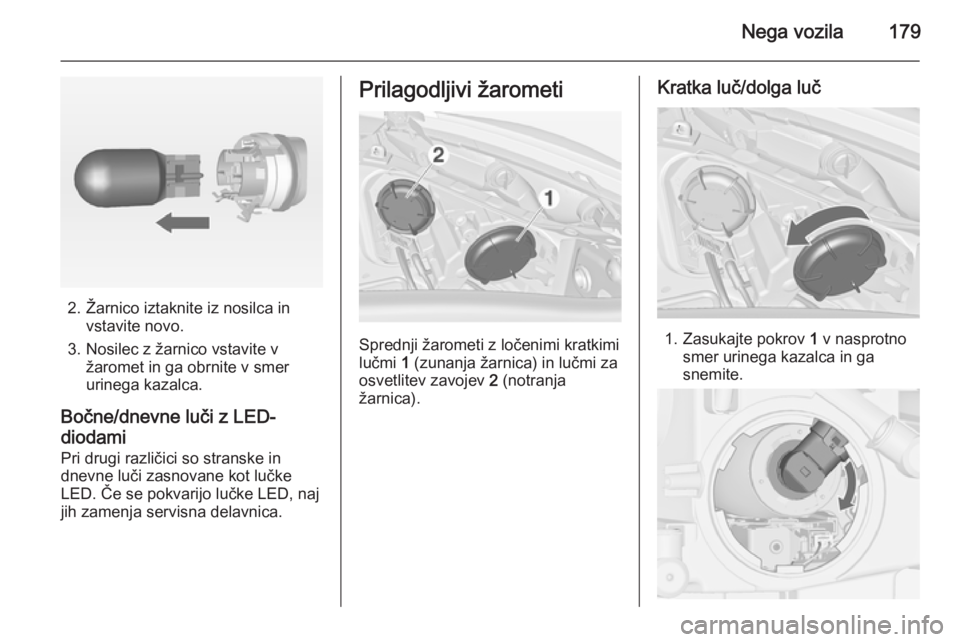

Nega vozila179
2. Žarnico iztaknite iz nosilca invstavite novo.
3. Nosilec z žarnico vstavite v žaromet in ga obrnite v smer
urinega kazalca.
Bočne/dnevne luči z LED-
diodami Pri drugi različici so stranske in
dnevne luči zasnovane kot lučke
LED. Če se pokvarijo lučke LED, naj
jih zamenja servisna delavnica.
Prilagodljivi žarometi
Sprednji žarometi z ločenimi kratkimi
lučmi 1 (zunanja žarnica) in lučmi za
osvetlitev zavojev 2 (notranja
žarnica).
Kratka luč/dolga luč
1. Zasukajte pokrov 1 v nasprotno
smer urinega kazalca in ga
snemite.

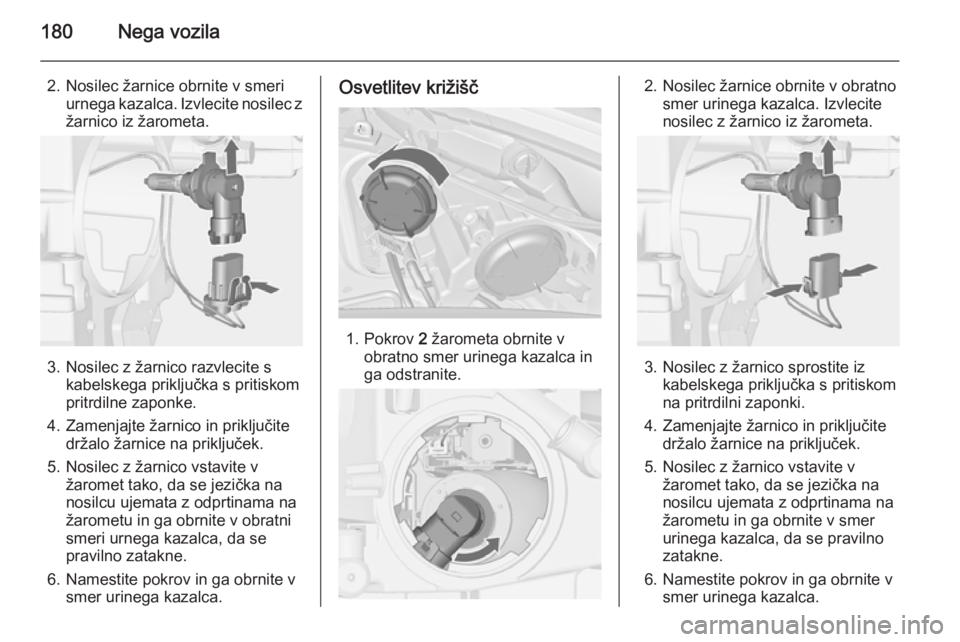

180Nega vozila
2. Nosilec žarnice obrnite v smeriurnega kazalca. Izvlecite nosilec z
žarnico iz žarometa.
3. Nosilec z žarnico razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v obratni
smeri urnega kazalca, da se
pravilno zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Osvetlitev križišč
1. Pokrov 2 žarometa obrnite v
obratno smer urinega kazalca in
ga odstranite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Nosilec z žarnico sprostite iz kabelskega priključka s pritiskom
na pritrdilni zaponki.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.

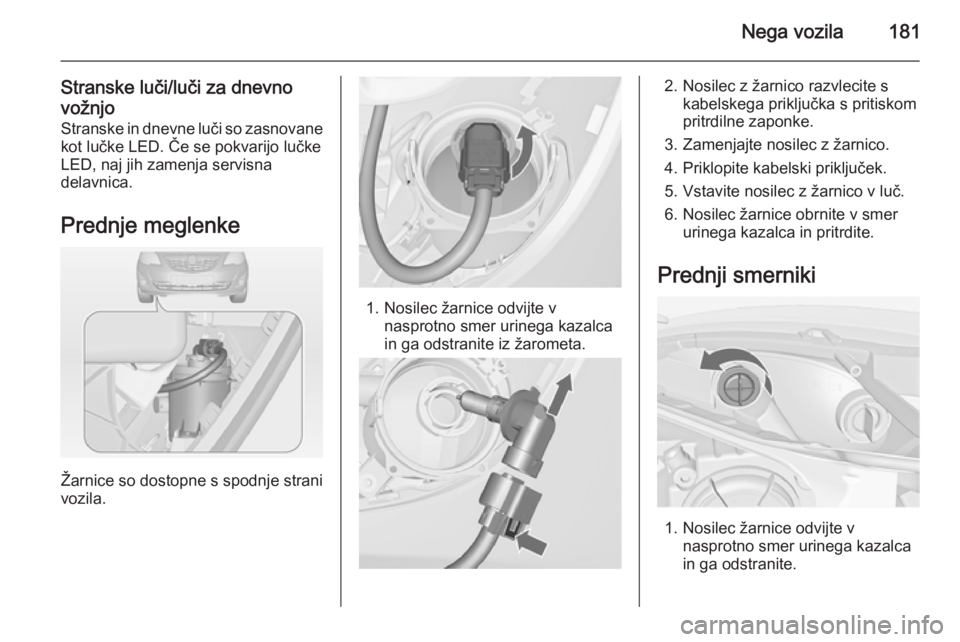

Nega vozila181
Stranske luči/luči za dnevno
vožnjo Stranske in dnevne luči so zasnovane
kot lučke LED. Če se pokvarijo lučke
LED, naj jih zamenja servisna
delavnica.
Prednje meglenke
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice odvijte v
nasprotno smer urinega kazalca
in ga odstranite iz žarometa.
2. Nosilec z žarnico razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
3. Zamenjajte nosilec z žarnico.
4. Priklopite kabelski priključek.
5. Vstavite nosilec z žarnico v luč.
6. Nosilec žarnice obrnite v smer urinega kazalca in pritrdite.
Prednji smerniki
1. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
in ga odstranite.

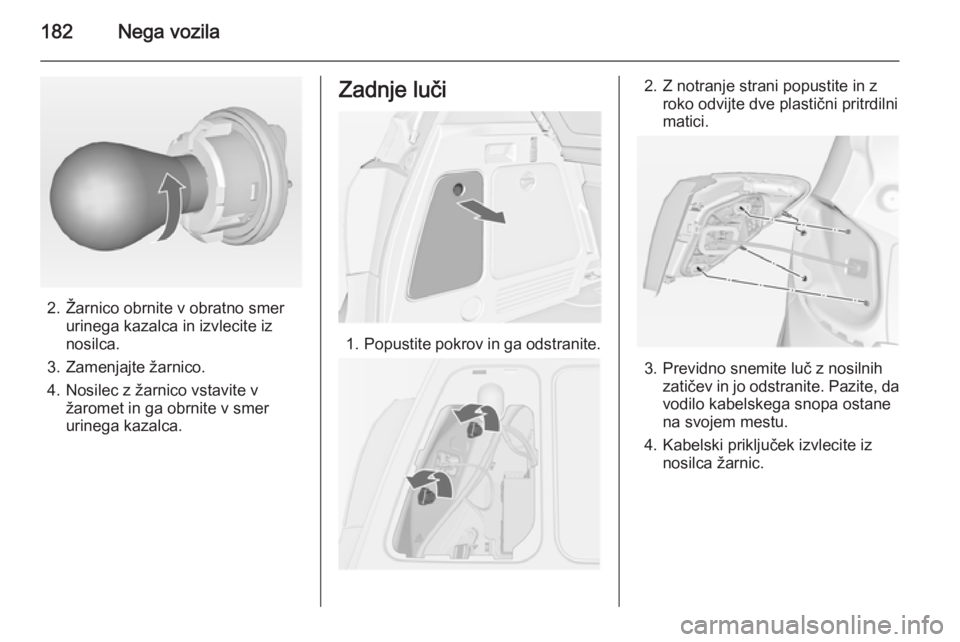

182Nega vozila
2. Žarnico obrnite v obratno smerurinega kazalca in izvlecite iz
nosilca.
3. Zamenjajte žarnico.
4. Nosilec z žarnico vstavite v žaromet in ga obrnite v smer
urinega kazalca.
Zadnje luči
1. Popustite pokrov in ga odstranite.
2. Z notranje strani popustite in z
roko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite luč z nosilnih zatičev in jo odstranite. Pazite, davodilo kabelskega snopa ostanena svojem mestu.
4. Kabelski priključek izvlecite iz nosilca žarnic.

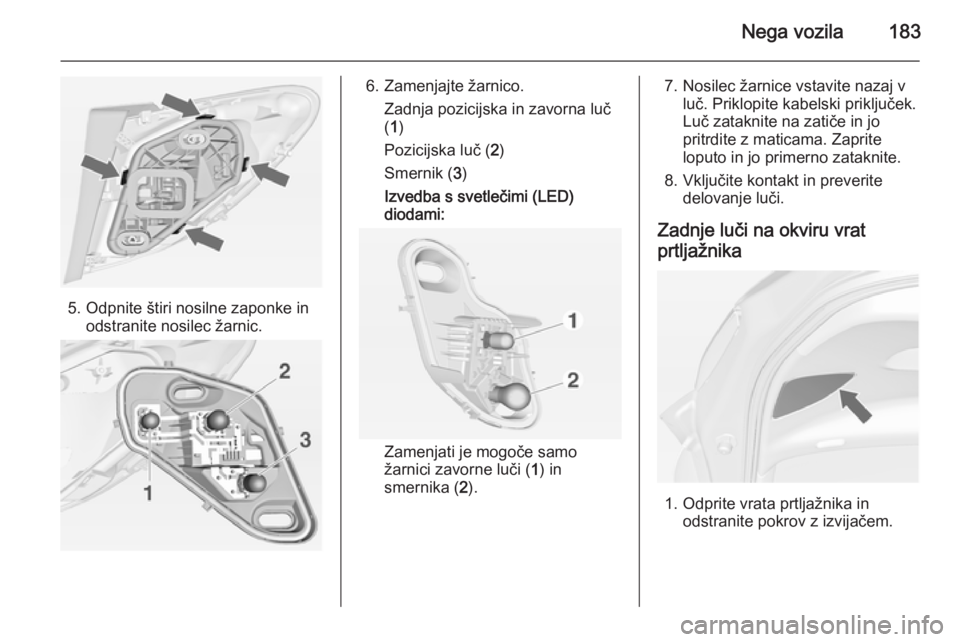

Nega vozila183
5. Odpnite štiri nosilne zaponke inodstranite nosilec žarnic.
6. Zamenjajte žarnico.
Zadnja pozicijska in zavorna luč
( 1 )
Pozicijska luč ( 2)
Smernik ( 3)
Izvedba s svetlečimi (LED)
diodami:
Zamenjati je mogoče samo
žarnici zavorne luči ( 1) in
smernika ( 2).
7. Nosilec žarnice vstavite nazaj v
luč. Priklopite kabelski priključek.
Luč zataknite na zatiče in jo
pritrdite z maticama. Zaprite
loputo in jo primerno zataknite.
8. Vključite kontakt in preverite delovanje luči.
Zadnje luči na okviru vrat
prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrov z izvijačem.

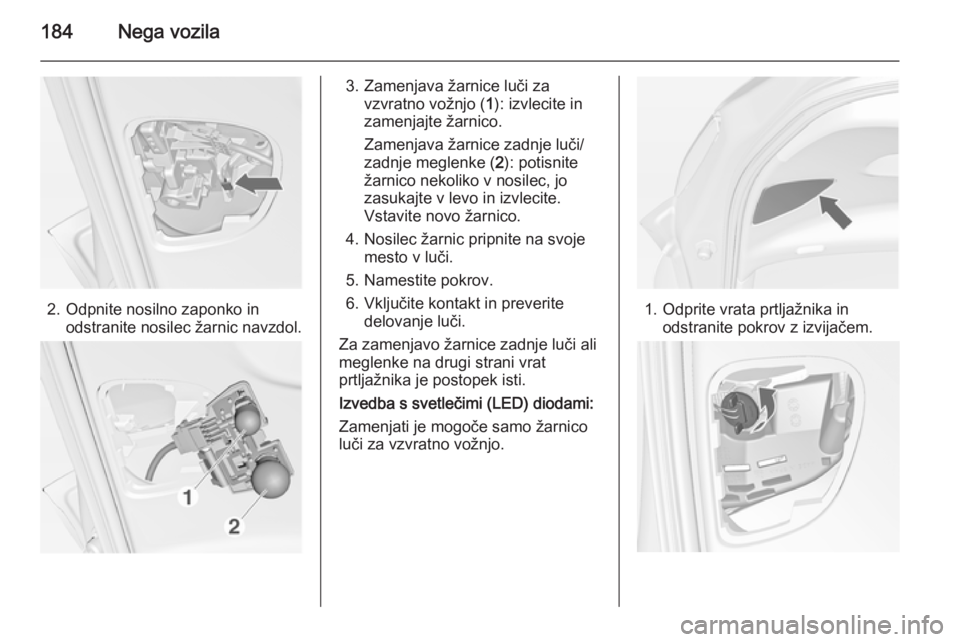

184Nega vozila
2. Odpnite nosilno zaponko inodstranite nosilec žarnic navzdol.
3. Zamenjava žarnice luči zavzvratno vožnjo ( 1): izvlecite in
zamenjajte žarnico.
Zamenjava žarnice zadnje luči/
zadnje meglenke ( 2): potisnite
žarnico nekoliko v nosilec, jo
zasukajte v levo in izvlecite.
Vstavite novo žarnico.
4. Nosilec žarnic pripnite na svoje mesto v luči.
5. Namestite pokrov.
6. Vključite kontakt in preverite delovanje luči.
Za zamenjavo žarnice zadnje luči ali
meglenke na drugi strani vrat
prtljažnika je postopek isti.
Izvedba s svetlečimi (LED) diodami:
Zamenjati je mogoče samo žarnico
luči za vzvratno vožnjo.
1. Odprite vrata prtljažnika in odstranite pokrov z izvijačem.

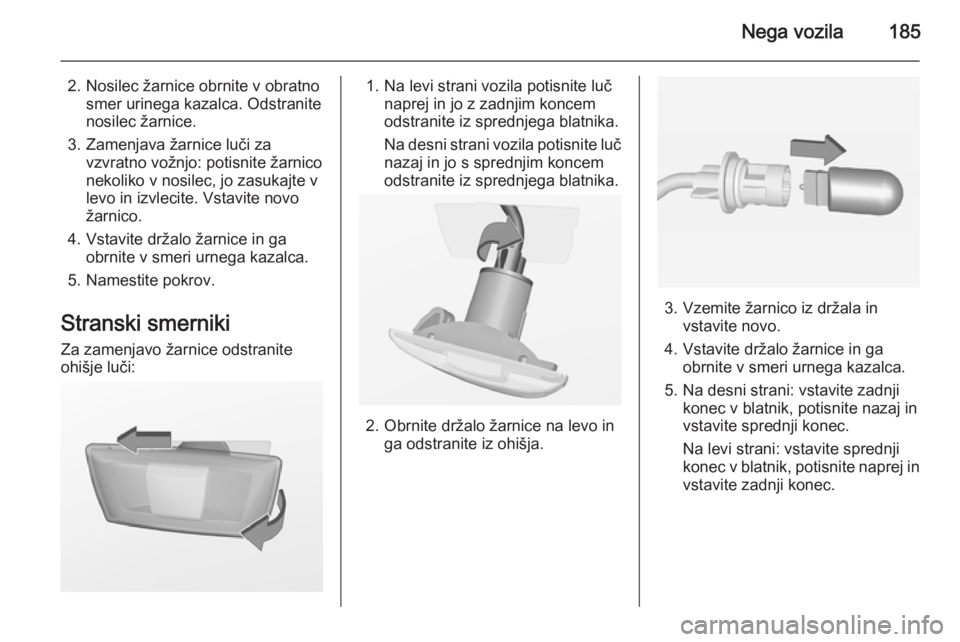

Nega vozila185
2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Odstranite
nosilec žarnice.
3. Zamenjava žarnice luči za vzvratno vožnjo: potisnite žarnico
nekoliko v nosilec, jo zasukajte v
levo in izvlecite. Vstavite novo
žarnico.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Namestite pokrov.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:1. Na levi strani vozila potisnite luč naprej in jo z zadnjim koncem
odstranite iz sprednjega blatnika.
Na desni strani vozila potisnite luč nazaj in jo s sprednjim koncem
odstranite iz sprednjega blatnika.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Na desni strani: vstavite zadnji konec v blatnik, potisnite nazaj in
vstavite sprednji konec.
Na levi strani: vstavite sprednji
konec v blatnik, potisnite naprej in
vstavite zadnji konec.

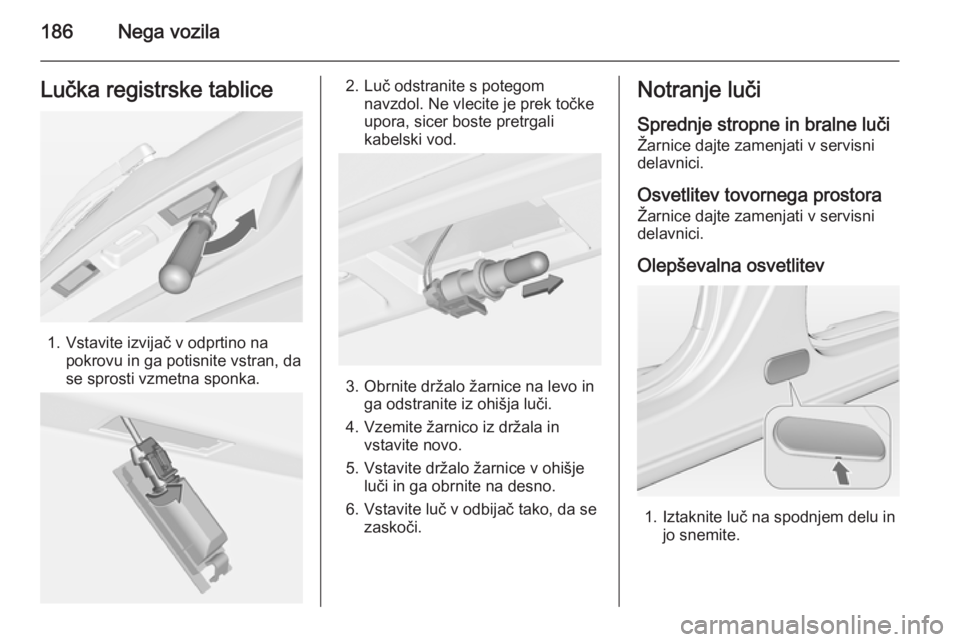

186Nega vozilaLučka registrske tablice
1. Vstavite izvijač v odprtino napokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev tovornega prostora Žarnice dajte zamenjati v servisni
delavnici.
Olepševalna osvetlitev
1. Iztaknite luč na spodnjem delu in jo snemite.

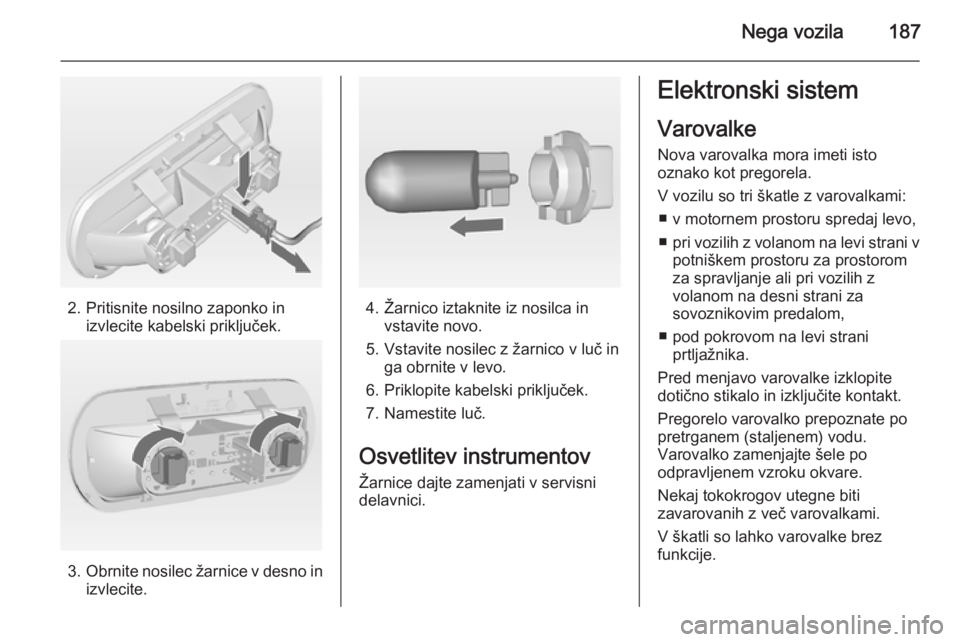

Nega vozila187
2. Pritisnite nosilno zaponko inizvlecite kabelski priključek.
3.Obrnite nosilec žarnice v desno in
izvlecite.
4. Žarnico iztaknite iz nosilca in vstavite novo.
5. Vstavite nosilec z žarnico v luč in ga obrnite v levo.
6. Priklopite kabelski priključek.
7. Namestite luč.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,
■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostorom
za spravljanje ali pri vozilih z
volanom na desni strani za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

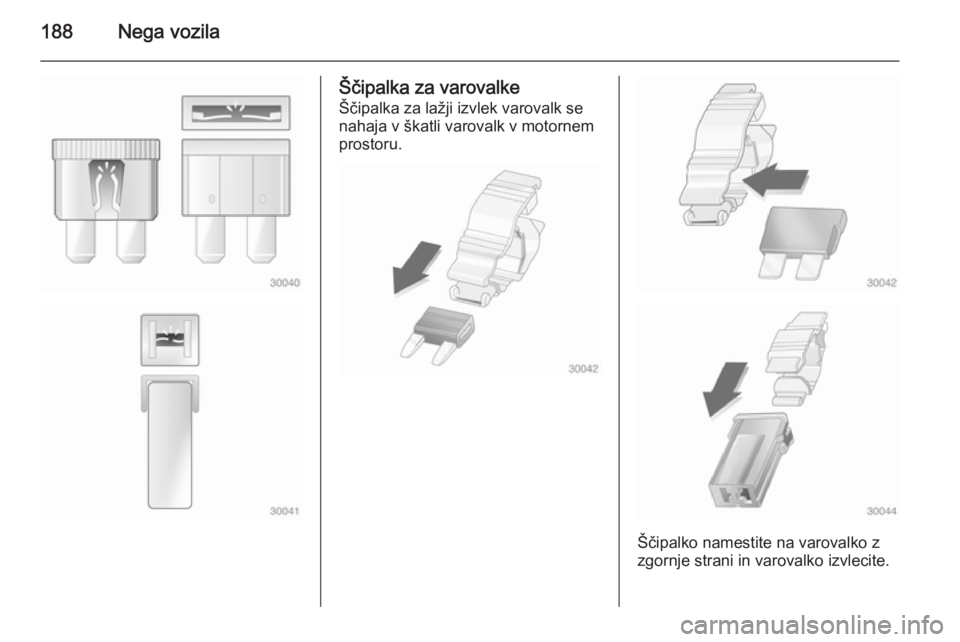

188Nega vozila
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
