OPEL MERIVA 2014.5 Uputstvo za upotrebu (in Serbian)

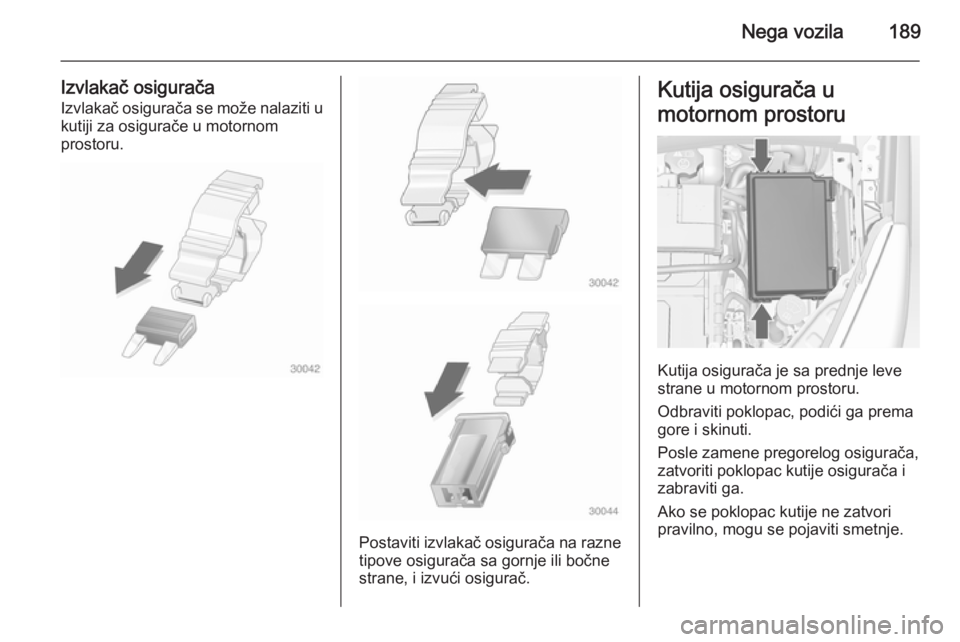

Nega vozila189
Izvlakač osiguračaIzvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija osigurača u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac, podići ga prema gore i skinuti.
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i
zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.

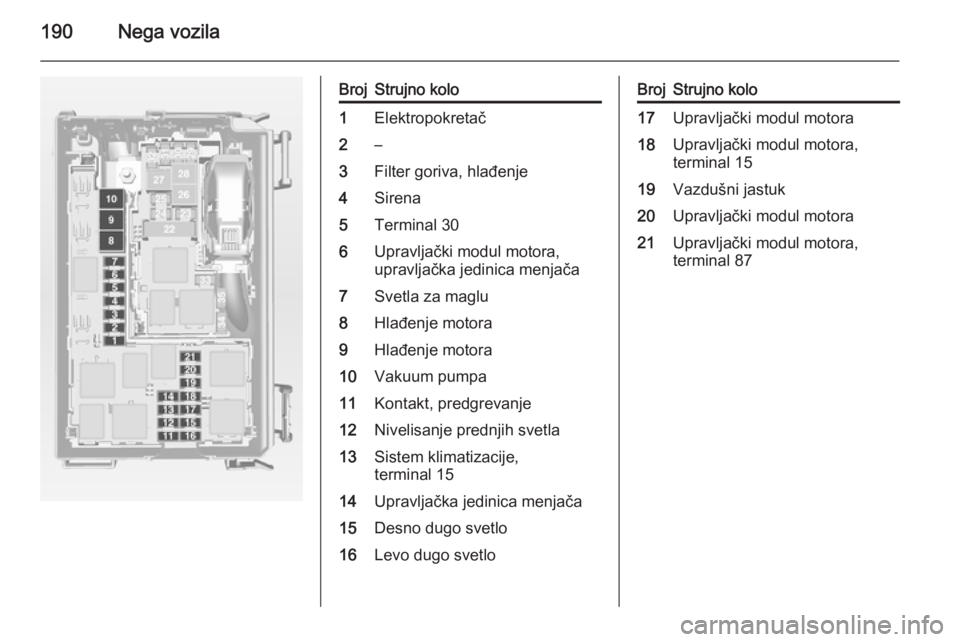

190Nega vozila
BrojStrujno kolo1Elektropokretač2–3Filter goriva, hlađenje4Sirena5Terminal 306Upravljački modul motora,upravljačka jedinica menjača7Svetla za maglu8Hlađenje motora9Hlađenje motora10Vakuum pumpa11Kontakt, predgrevanje12Nivelisanje prednjih svetla13Sistem klimatizacije,
terminal 1514Upravljačka jedinica menjača15Desno dugo svetlo16Levo dugo svetloBrojStrujno kolo17Upravljački modul motora18Upravljački modul motora,
terminal 1519Vazdušni jastuk20Upravljački modul motora21Upravljački modul motora,
terminal 87

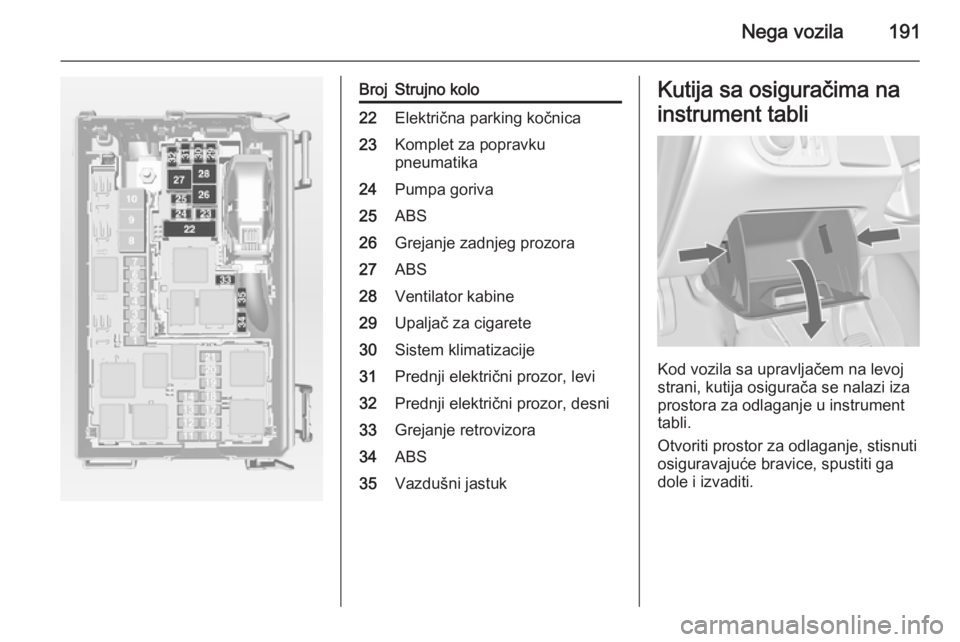

Nega vozila191
BrojStrujno kolo22Električna parking kočnica23Komplet za popravku
pneumatika24Pumpa goriva25ABS26Grejanje zadnjeg prozora27ABS28Ventilator kabine29Upaljač za cigarete30Sistem klimatizacije31Prednji električni prozor, levi32Prednji električni prozor, desni33Grejanje retrovizora34ABS35Vazdušni jastukKutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor za odlaganje, stisnuti
osiguravajuće bravice, spustiti ga
dole i izvaditi.

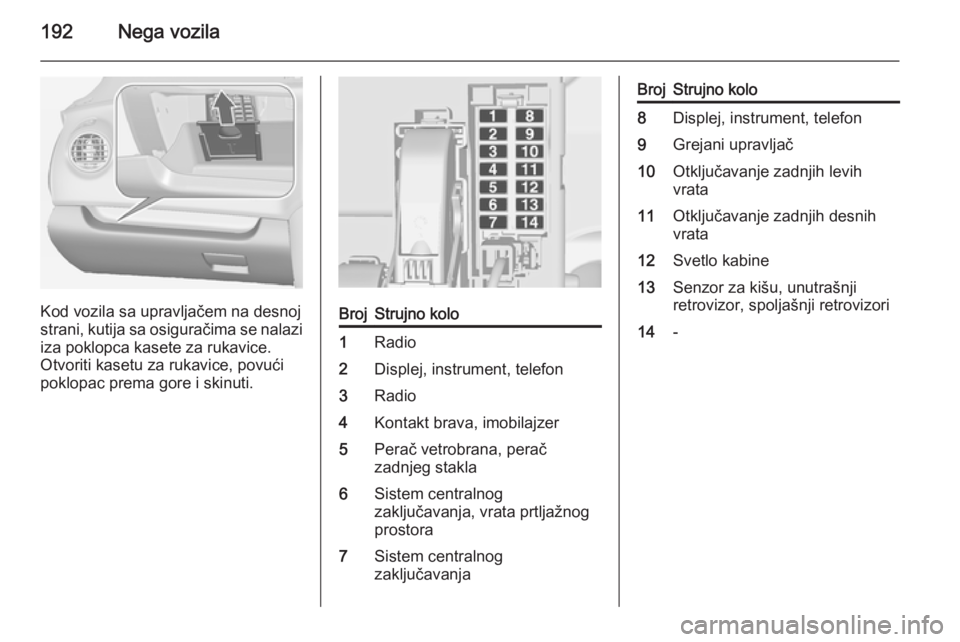

192Nega vozila
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, povući poklopac prema gore i skinuti.
BrojStrujno kolo1Radio2Displej, instrument, telefon3Radio4Kontakt brava, imobilajzer5Perač vetrobrana, perač
zadnjeg stakla6Sistem centralnog
zaključavanja, vrata prtljažnog
prostora7Sistem centralnog
zaključavanjaBrojStrujno kolo8Displej, instrument, telefon9Grejani upravljač10Otključavanje zadnjih levih
vrata11Otključavanje zadnjih desnih
vrata12Svetlo kabine13Senzor za kišu, unutrašnji
retrovizor, spoljašnji retrovizori14-

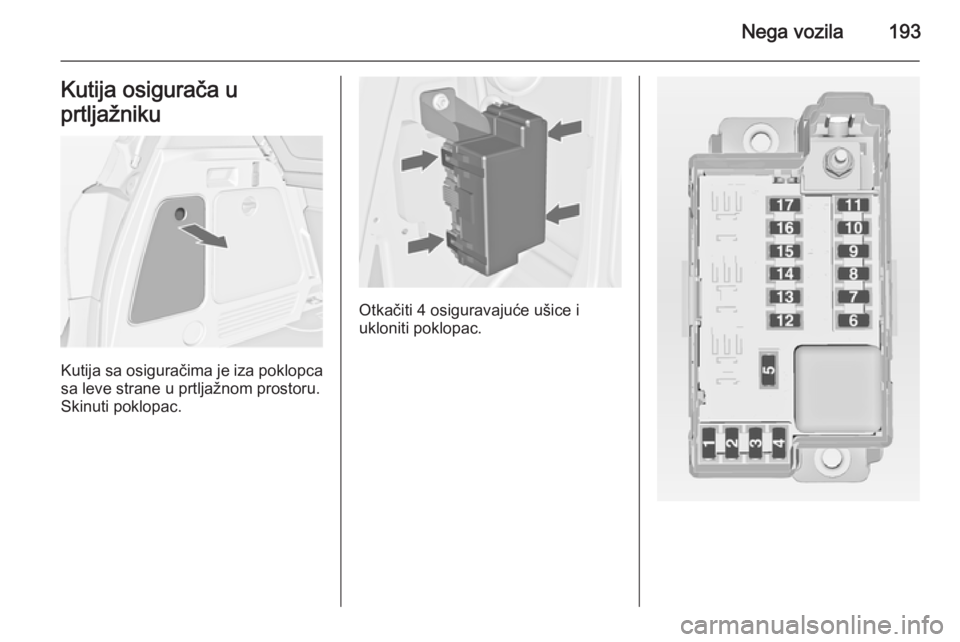

Nega vozila193Kutija osigurača u
prtljažniku
Kutija sa osiguračima je iza poklopca sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Otkačiti 4 osiguravajuće ušice i
ukloniti poklopac.

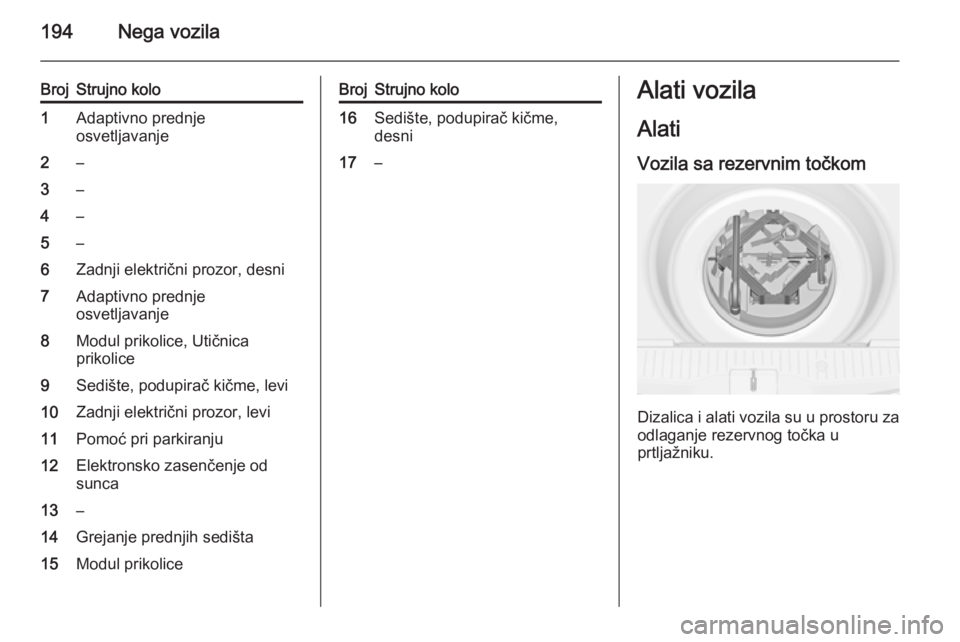

194Nega vozila
BrojStrujno kolo1Adaptivno prednje
osvetljavanje2–3–4–5–6Zadnji električni prozor, desni7Adaptivno prednje
osvetljavanje8Modul prikolice, Utičnica
prikolice9Sedište, podupirač kičme, levi10Zadnji električni prozor, levi11Pomoć pri parkiranju12Elektronsko zasenčenje od
sunca13–14Grejanje prednjih sedišta15Modul prikoliceBrojStrujno kolo16Sedište, podupirač kičme,
desni17–Alati vozila
Alati
Vozila sa rezervnim točkom
Dizalica i alati vozila su u prostoru za
odlaganje rezervnog točka u
prtljažniku.

Nega vozila195

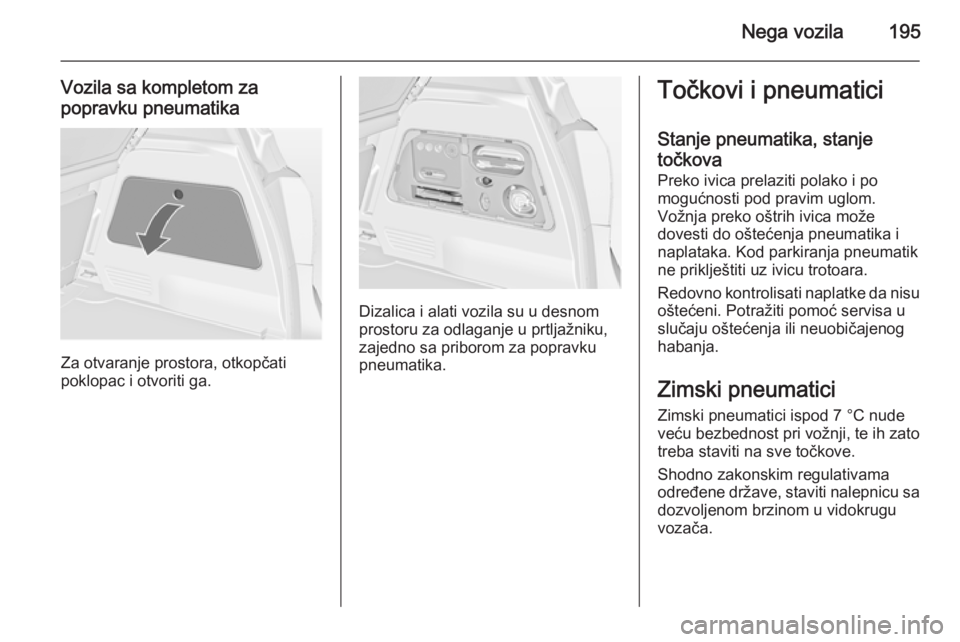

Vozila sa kompletom za
popravku pneumatika
Za otvaranje prostora, otkopčati
poklopac i otvoriti ga.
Dizalica i alati vozila su u desnom
prostoru za odlaganje u prtljažniku,
zajedno sa priborom za popravku
pneumatika.
Točkovi i pneumatici
Stanje pneumatika, stanjetočkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu
oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici Zimski pneumatici ispod 7 °C nudeveću bezbednost pri vožnji, te ih zato treba staviti na sve točkove.
Shodno zakonskim regulativama određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrugu
vozača.

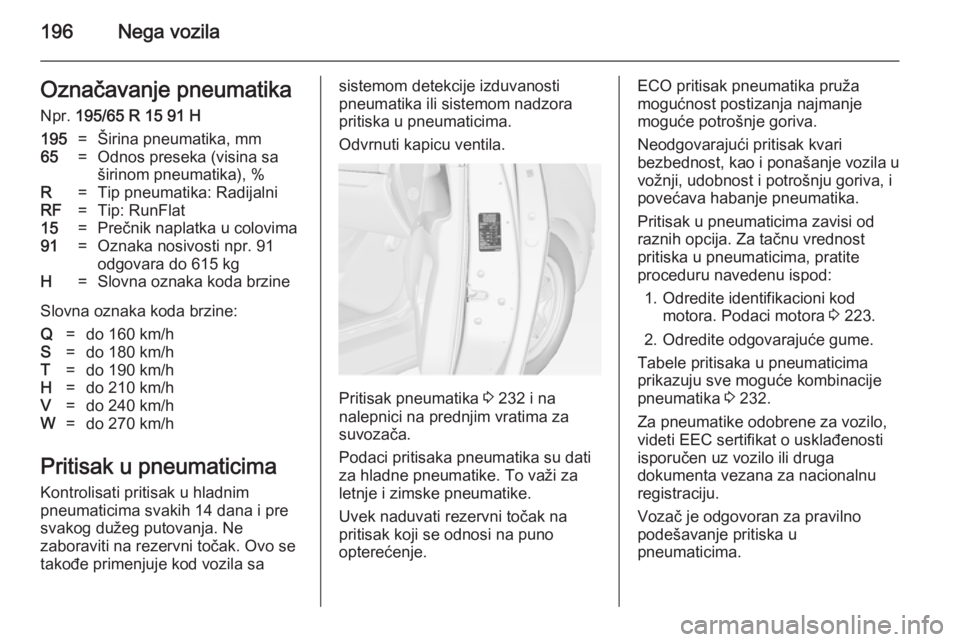

196Nega vozilaOznačavanje pneumatika
Npr. 195/65 R 15 91 H195=Širina pneumatika, mm65=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat15=Prečnik naplatka u colovima91=Oznaka nosivosti npr. 91
odgovara do 615 kgH=Slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. Ovo se
takođe primenjuje kod vozila sa
sistemom detekcije izduvanosti
pneumatika ili sistemom nadzora
pritiska u pneumaticima.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 232 i na
nalepnici na prednjim vratima za suvozača.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 223.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 232.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.

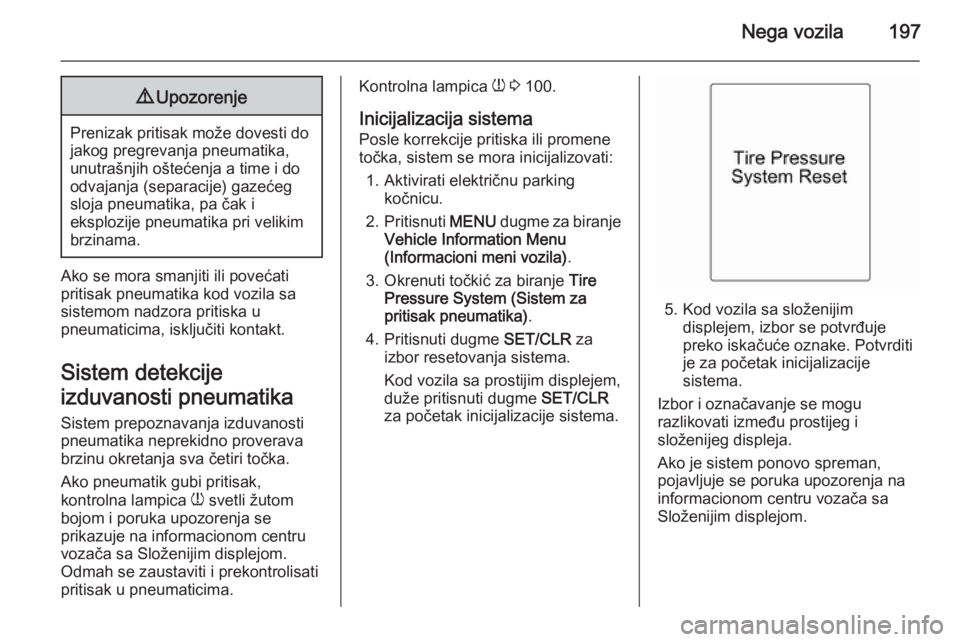

Nega vozila1979Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećati
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska u
pneumaticima, isključiti kontakt.
Sistem detekcije
izduvanosti pneumatika Sistem prepoznavanja izduvanostipneumatika neprekidno proverava
brzinu okretanja sva četiri točka.
Ako pneumatik gubi pritisak,
kontrolna lampica w svetli žutom
bojom i poruka upozorenja se
prikazuje na informacionom centru
vozača sa Složenijim displejom.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
Kontrolna lampica w 3 100.
Inicijalizacija sistema
Posle korrekcije pritiska ili promene
točka, sistem se mora inicijalizovati:
1. Aktivirati električnu parking kočnicu.
2. Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) .
3. Okrenuti točkić za biranje Tire
Pressure System (Sistem za
pritisak pneumatika) .
4. Pritisnuti dugme SET/CLR za
izbor resetovanja sistema.
Kod vozila sa prostijim displejem,
duže pritisnuti dugme SET/CLR
za početak inicijalizacije sistema.
5. Kod vozila sa složenijim displejem, izbor se potvrđuje
preko iskačuće oznake. Potvrditi
je za početak inicijalizacije
sistema.
Izbor i označavanje se mogu
razlikovati između prostijeg i
složenijeg displeja.
Ako je sistem ponovo spreman,
pojavljuje se poruka upozorenja na
informacionom centru vozača sa Složenijim displejom.

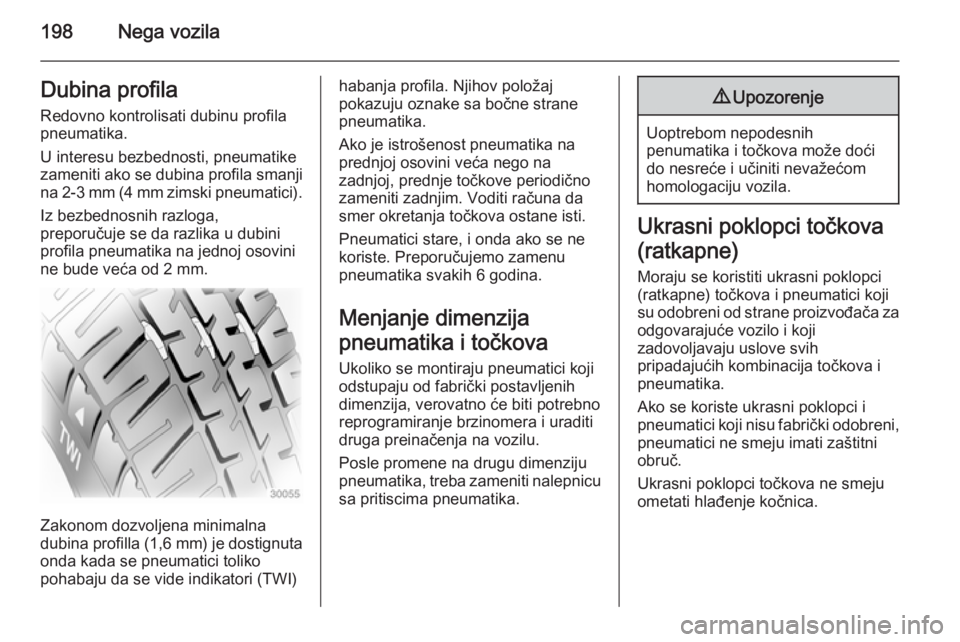

198Nega vozilaDubina profilaRedovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji
na 2-3 mm (4 mm zimski pneumatici).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla (1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
smer okretanja točkova ostane isti.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje dimenzija
pneumatika i točkova
Ukoliko se montiraju pneumatici koji odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Ukrasni poklopci točkova
(ratkapne) Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.
