Прилади та органи управління99

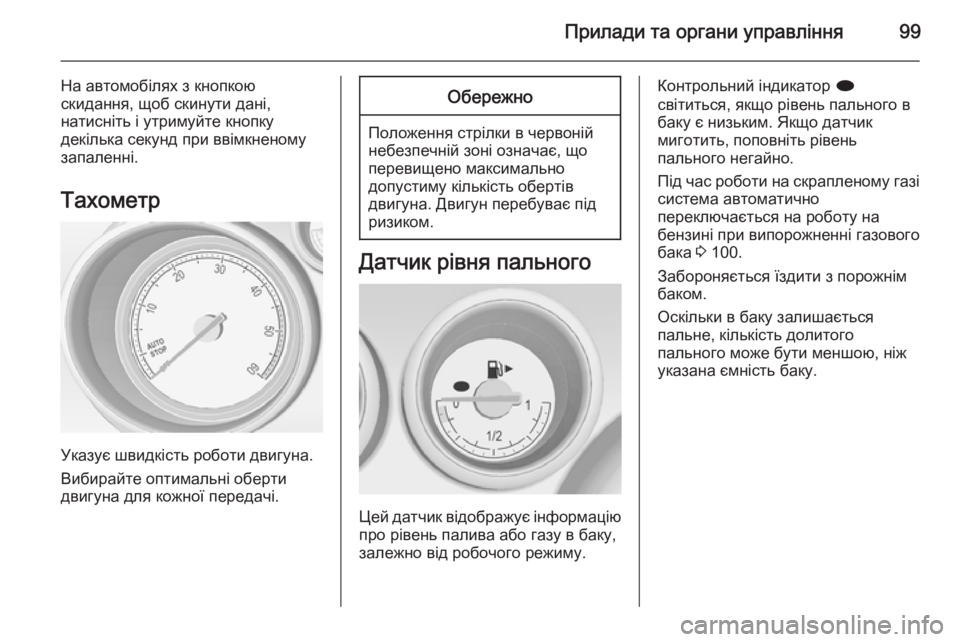

На автомобілях з кнопкою
скидання, щоб скинути дані,
натисніть і утримуйте кнопку
декілька секунд при ввімкненому
запаленні.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Цей датчик відображує інформацію про рівень палива або газу в баку,
залежно від робочого режиму.
Контрольний індикатор i
світиться, якщо рівень пального в баку є низьким. Якщо датчик
миготить, поповніть рівень
пального негайно.
Під час роботи на скрапленому газі
система автоматично
переключається на роботу на
бензині при випорожненні газового
бака 3 100.
Забороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.

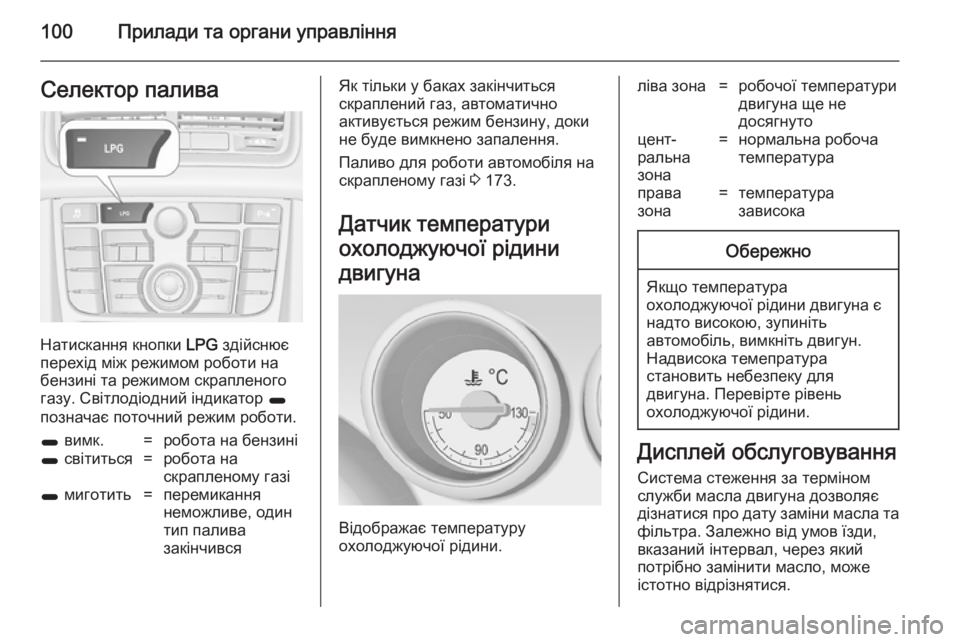

100Прилади та органи управлінняСелектор палива
Натискання кнопки LPG здійснює
перехід між режимом роботи на
бензині та режимом скрапленого
газу. Світлодіодний індикатор 1
позначає поточний режим роботи.
1 вимк.=робота на бензині1 світиться=робота на
скрапленому газі1 миготить=перемикання
неможливе, один
тип палива
закінчивсяЯк тільки у баках закінчиться
скраплений газ, автоматично
активується режим бензину, доки
не буде вимкнено запалення.
Паливо для роботи автомобіля на
скрапленому газі 3 173.
Датчик температури
охолоджуючої рідини
двигуна
Відображає температуру
охолоджуючої рідини.
ліва зона=робочої температури
двигуна ще не
досягнутоцент‐
ральна
зона=нормальна робоча
температураправа
зона=температура
зависокаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби масла двигуна дозволяє
дізнатися про дату заміни масла та
фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити масло, може
істотно відрізнятися.

Прилади та органи управління101

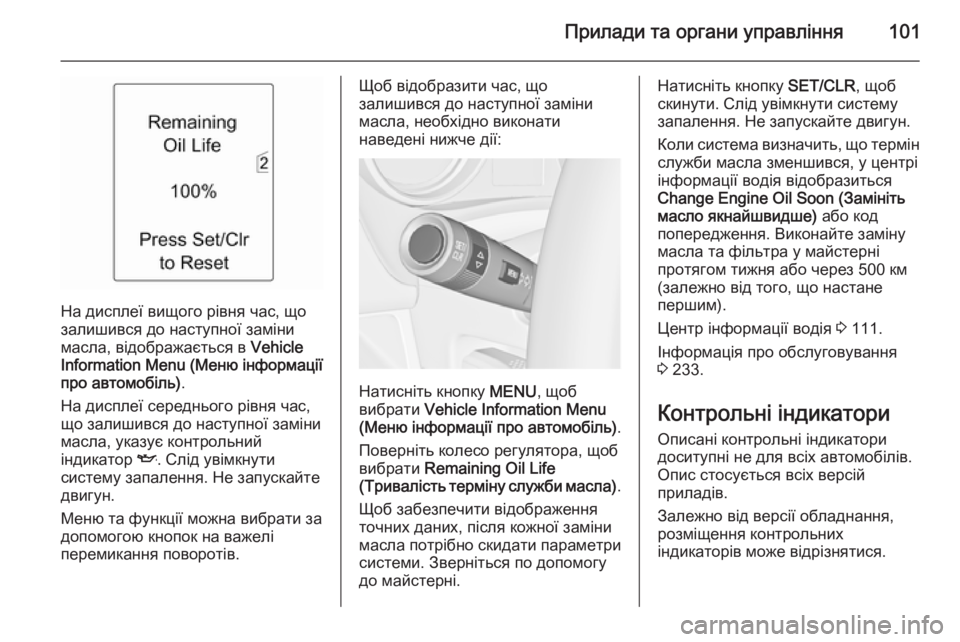

На дисплеї вищого рівня час, що
залишився до наступної заміни
масла, відображається в Vehicle
Information Menu (Меню інформації
про автомобіль) .
На дисплеї середнього рівня час,
що залишився до наступної заміни
масла, указує контрольний
індикатор I. Слід увімкнути
систему запалення. Не запускайте
двигун.
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб відобразити час, що
залишився до наступної заміни
масла, необхідно виконати
наведені нижче дії:
Натисніть кнопку MENU, щоб
вибрати Vehicle Information Menu
(Меню інформації про автомобіль) .
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Щоб забезпечити відображення
точних даних, після кожної заміни
масла потрібно скидати параметри системи. Зверніться по допомогудо майстерні.
Натисніть кнопку SET/CLR, щоб
скинути. Слід увімкнути систему
запалення. Не запускайте двигун.
Коли система визначить, що термін
служби масла зменшився, у центрі
інформації водія відобразиться
Change Engine Oil Soon (Замініть
масло якнайшвидше) або код
попередження. Виконайте заміну
масла та фільтра у майстерні
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Центр інформації водія 3 111.
Інформація про обслуговування
3 233.
Контрольні індикатори Описані контрольні індикаторидоситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів.
Залежно від версії обладнання,
розміщення контрольних
індикаторів може відрізнятися.

102Прилади та органи управління
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації

Прилади та органи управління103

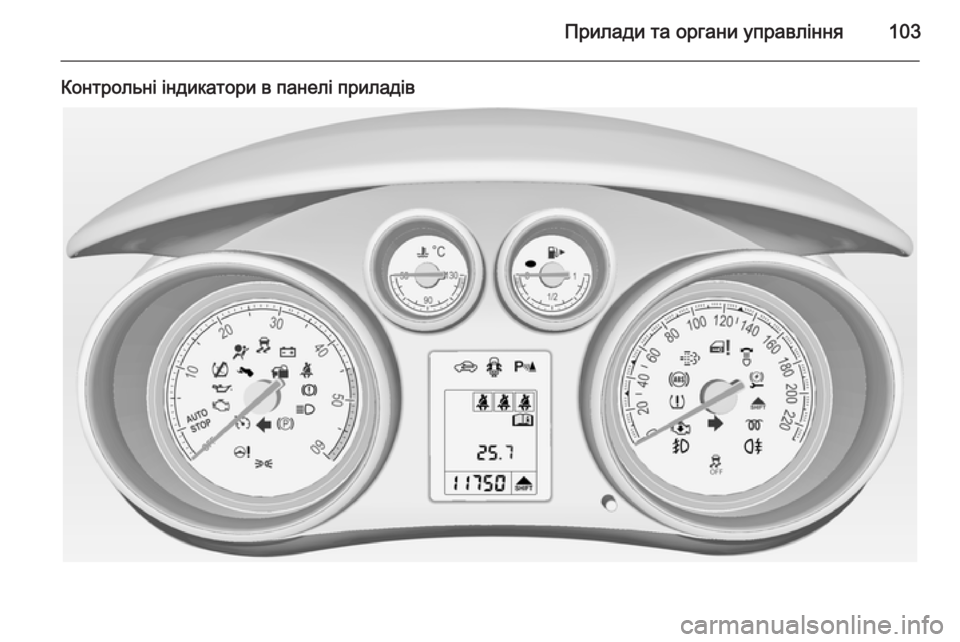

Контрольні індикатори в панелі приладів

104Прилади та органи управління

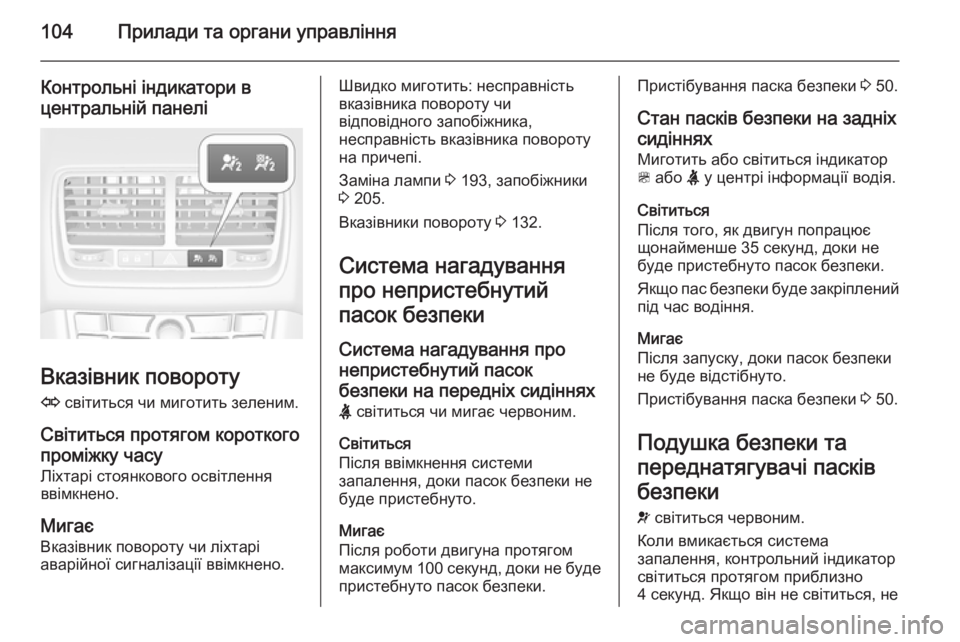

Контрольні індикатори в
центральній панелі
Вказівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого проміжку часу Ліхтарі стоянкового освітлення
ввімкнено.
Мигає Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
вказівника повороту чи
відповідного запобіжника,
несправність вказівника повороту
на причепі.
Заміна лампи 3 193, запобіжники
3 205.
Вказівники повороту 3 132.
Система нагадування
про непристебнутий
пасок безпеки
Система нагадування про
непристебнутий пасок
безпеки на передніх сидіннях X світиться чи мигає червоним.
Світиться
Після ввімкнення системи
запалення, доки пасок безпеки не
буде пристебнуто.
Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.Пристібування паска безпеки 3 50.
Стан пасків безпеки на задніх
сидіннях
Миготить або світиться індикатор
> або X у центрі інформації водія.
Світиться
Після того, як двигун попрацює
щонайменше 35 секунд, доки не
буде пристебнуто пасок безпеки.
Якщо пас безпеки буде закріплений під час водіння.
Мигає
Після запуску, доки пасок безпеки
не буде відстібнуто.
Пристібування паска безпеки 3 50.
Подушка безпеки та
переднатягувачі пасків
безпеки
v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом приблизно
4 секунд. Якщо він не світиться, не

Прилади та органи управління105

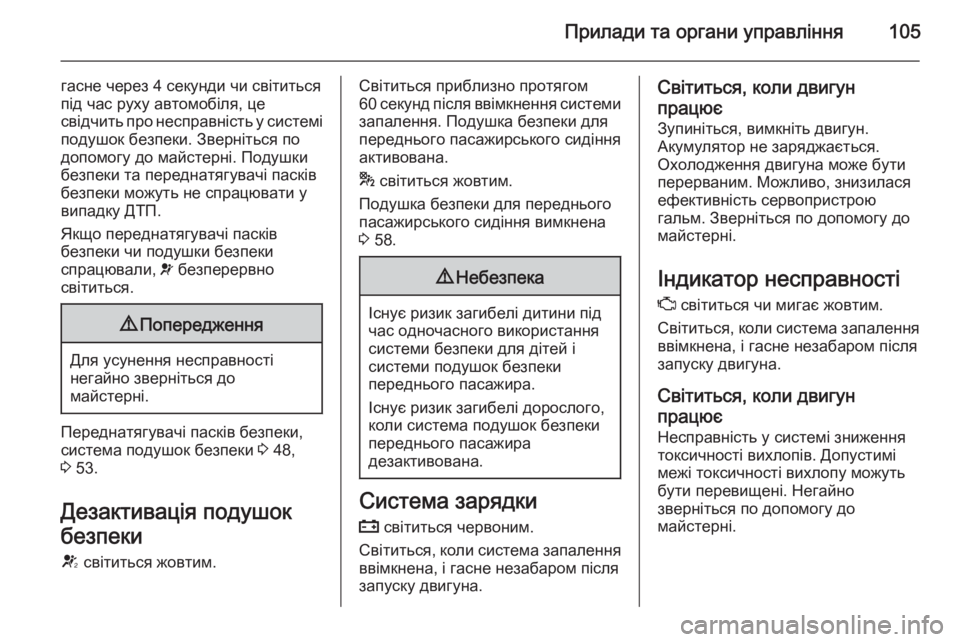

гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу до майстерні. Подушки
безпеки та переднатягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.
Якщо переднатягувачі пасків
безпеки чи подушки безпеки
спрацювали, v безперервно
світиться.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 48,
3 53.
Дезактивація подушок
безпеки V світиться жовтим.
Світиться приблизно протягом
60 секунд після ввімкнення системи
запалення. Подушка безпеки для
переднього пасажирського сидіння
активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 58.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи мигає жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.

106Прилади та органи управління

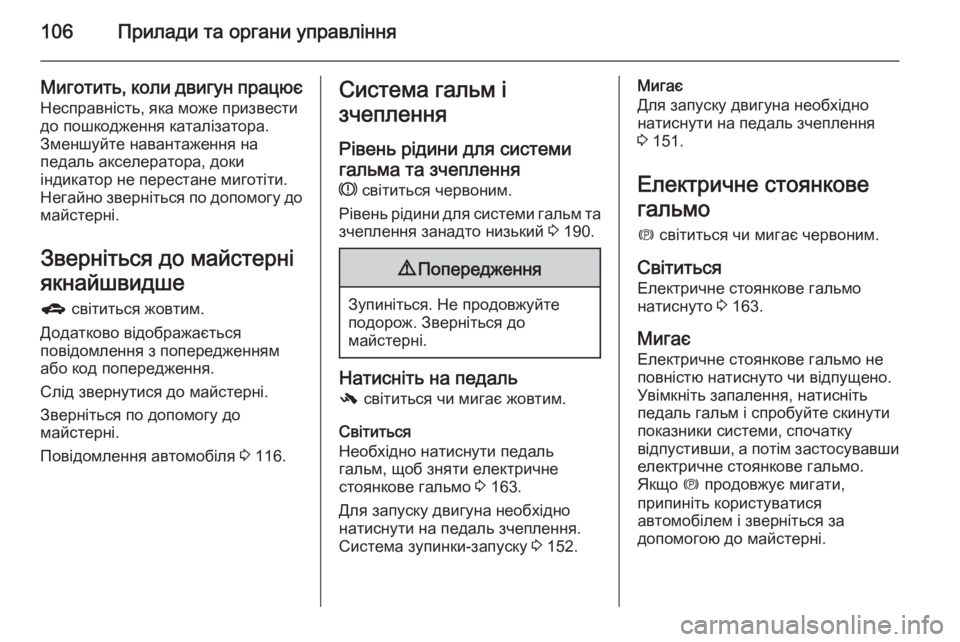

Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Зверніться до майстерні
якнайшвидше
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або код попередження.
Слід звернутися до майстерні.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 116.Система гальм і
зчеплення
Рівень рідини для системи
гальма та зчеплення
R світиться червоним.
Рівень рідини для системи гальм та зчеплення занадто низький 3 190.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Натисніть на педаль
- світиться чи мигає жовтим.
Світиться
Необхідно натиснути педаль
гальм, щоб зняти електричне
стоянкове гальмо 3 163.
Для запуску двигуна необхідно
натиснути на педаль зчеплення.
Система зупинки-запуску 3 152.
Мигає
Для запуску двигуна необхідно
натиснути на педаль зчеплення
3 151.
Електричне стоянкове
гальмо
m світиться чи мигає червоним.
Світиться Електричне стоянкове гальмонатиснуто 3 163.
Мигає
Електричне стоянкове гальмо не
повністю натиснуто чи відпущено.
Увімкніть запалення, натисніть
педаль гальм і спробуйте скинути
показники системи, спочатку
відпустивши, а потім застосувавши електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.

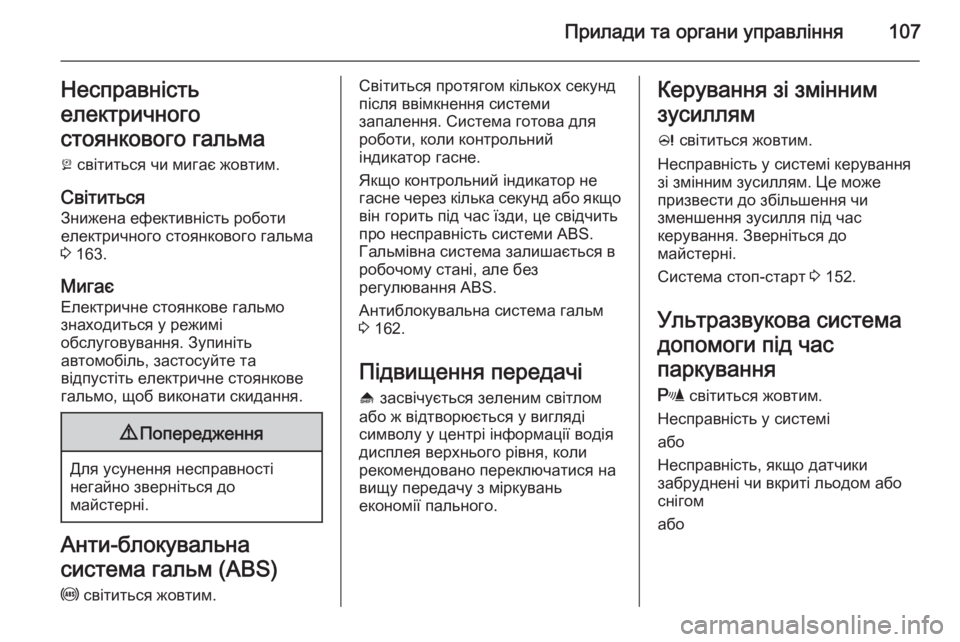

Прилади та органи управління107Несправність
електричного
стоянкового гальма
j світиться чи мигає жовтим.
Світиться
Знижена ефективність роботи
електричного стоянкового гальма
3 163.
Мигає
Електричне стоянкове гальмо
знаходиться у режимі
обслуговування. Зупиніть
автомобіль, застосуйте та
відпустіть електричне стоянкове
гальмо, щоб виконати скидання.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS) u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо
він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм 3 162.
Підвищення передачі
[ засвічується зеленим світлом
або ж відтворюється у вигляді
символу у центрі інформації водія
дисплея верхнього рівня, коли
рекомендовано переключатися на
вищу передачу з міркувань
економії пального.Керування зі змінним
зусиллям
c світиться жовтим.
Несправність у системі керування
зі змінним зусиллям. Це може
призвести до збільшення чи
зменшення зусилля під час
керування. Зверніться до
майстерні.
Система стоп-старт 3 152.
Ультразвукова система
допомоги під час
паркування
r світиться жовтим.
Несправність у системі
або
Несправність, якщо датчики
забруднені чи вкриті льодом або
снігом
або

108Прилади та органи управління

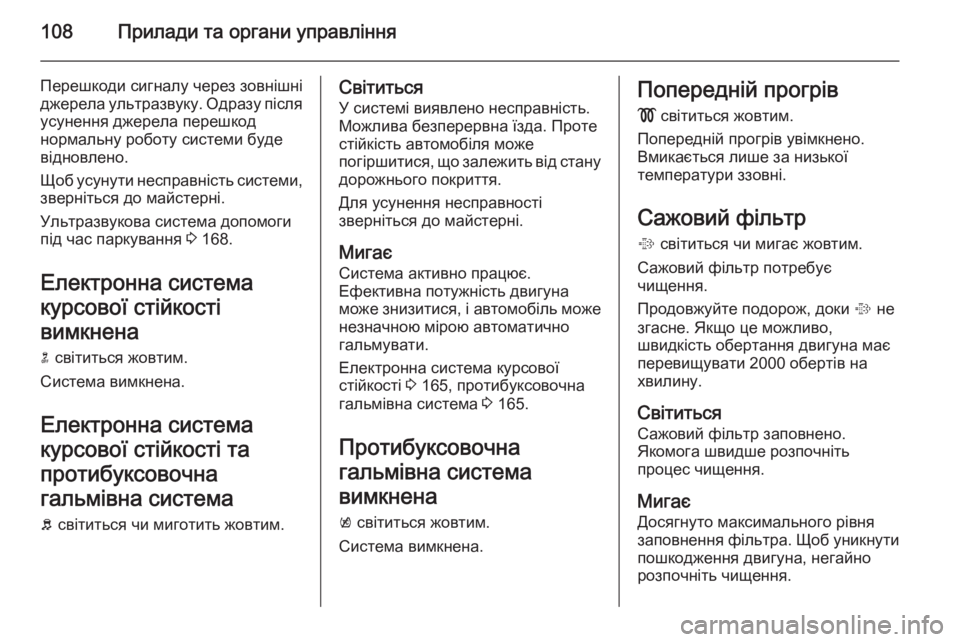

Перешкоди сигналу через зовнішні
джерела ультразвуку. Одразу після усунення джерела перешкод
нормальну роботу системи буде
відновлено.
Щоб усунути несправність системи, зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 168.
Електронна система
курсової стійкості
вимкнена n світиться жовтим.
Система вимкнена.
Електронна система
курсової стійкості та
протибуксовочна
гальмівна система
b світиться чи миготить жовтим.Світиться
У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану
дорожнього покриття.
Для усунення несправності
зверніться до майстерні.
Мигає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Електронна система курсової
стійкості 3 165, протибуксовочна
гальмівна система 3 165.
Протибуксовочна
гальмівна система
вимкнена
k світиться жовтим.
Система вимкнена.Попередній прогрів
! світиться жовтим.
Попередній прогрів увімкнено.
Вмикається лише за низької
температури ззовні.
Сажовий фільтр
% світиться чи мигає жовтим.
Сажовий фільтр потребує
чищення.
Продовжуйте подорож, доки % не
згасне. Якщо це можливо,
швидкість обертання двигуна має
перевищувати 2000 обертів на
хвилину.
Світиться
Сажовий фільтр заповнено.
Якомога швидше розпочніть
процес чищення.
Мигає
Досягнуто максимального рівня
заповнення фільтра. Щоб уникнути пошкодження двигуна, негайнорозпочніть чищення.
