OPEL MERIVA 2014.5 Посібник з експлуатації (in Ukrainian)
Manufacturer: OPEL, Model Year: 2014.5, Model line: MERIVA, Model: OPEL MERIVA 2014.5Pages: 265, PDF Size: 7.69 MB
Page 111 of 265

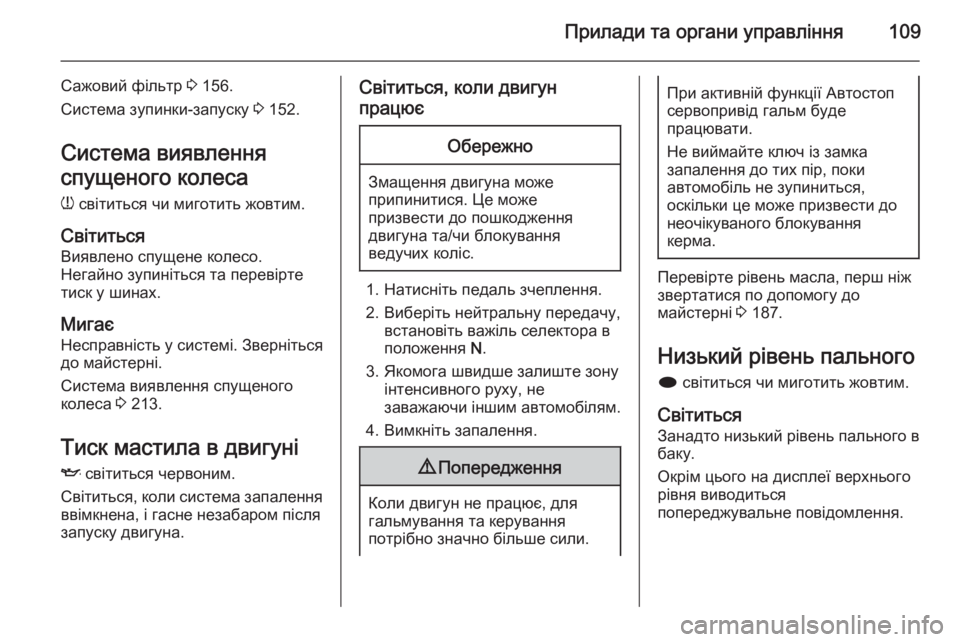

Прилади та органи управління109
Сажовий фільтр 3 156.
Система зупинки-запуску 3 152.
Система виявлення
спущеного колеса
w світиться чи миготить жовтим.
Світиться
Виявлено спущене колесо.
Негайно зупиніться та перевірте
тиск у шинах.
Мигає Несправність у системі. Зверніться
до майстерні.
Система виявлення спущеного
колеса 3 213.
Тиск мастила в двигуні I світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.Світиться, коли двигун
працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень масла, перш ніж звертатися по допомогу до
майстерні 3 187.
Низький рівень пального
i світиться чи миготить жовтим.
Світиться
Занадто низький рівень пального в
баку.
Окрім цього на дисплеї верхнього
рівня виводиться
попереджувальне повідомлення.

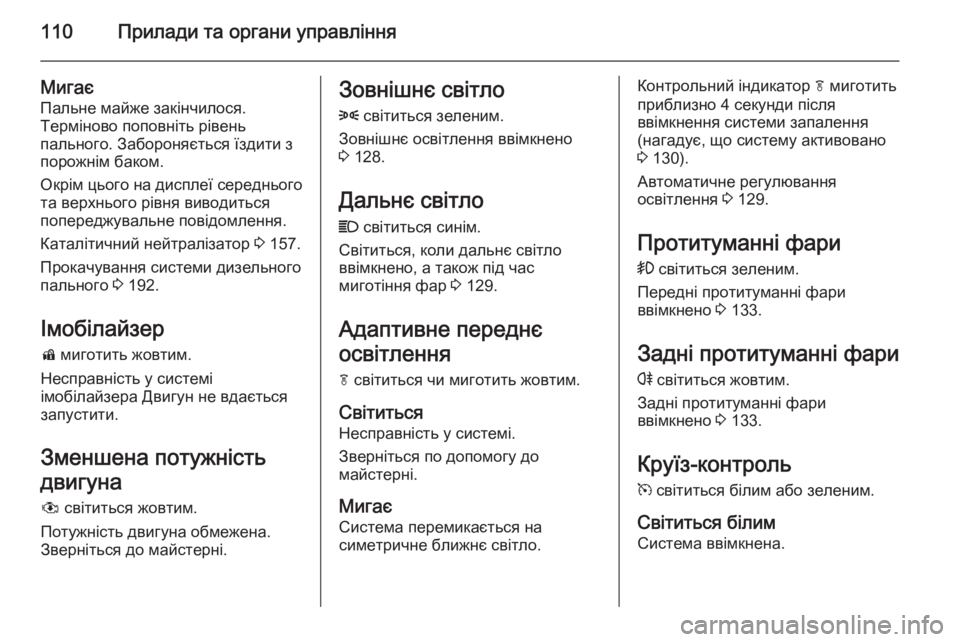

Page 112 of 265
110Прилади та органи управління
Мигає
Пальне майже закінчилося.
Терміново поповніть рівень
пального. Забороняється їздити з
порожнім баком.
Окрім цього на дисплеї середнього та верхнього рівня виводиться
попереджувальне повідомлення.
Каталітичний нейтралізатор 3 157.
Прокачування системи дизельного
пального 3 192.
Імобілайзер d миготить жовтим.
Несправність у системі
імобілайзера Двигун не вдається
запустити.
Зменшена потужність
двигуна
# світиться жовтим.
Потужність двигуна обмежена. Зверніться до майстерні.Зовнішнє світло
8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 128.
Дальнє світло
C світиться синім.
Світиться, коли дальнє світло
ввімкнено, а також під час
миготіння фар 3 129.
Адаптивне переднє
освітлення
f світиться чи миготить жовтим.
Світиться
Несправність у системі.
Зверніться по допомогу до
майстерні.
Мигає
Система перемикається на
симетричне ближнє світло.Контрольний індикатор f миготить
приблизно 4 секунди після
ввімкнення системи запалення
(нагадує, що систему активовано
3 130).
Автоматичне регулювання
освітлення 3 129.
Протитуманні фари > світиться зеленим.
Передні протитуманні фари
ввімкнено 3 133.
Задні протитуманні фари
r світиться жовтим.
Задні протитуманні фари
ввімкнено 3 133.
Круїз-контроль m світиться білим або зеленим.
Світиться білим Система ввімкнена.
Page 113 of 265

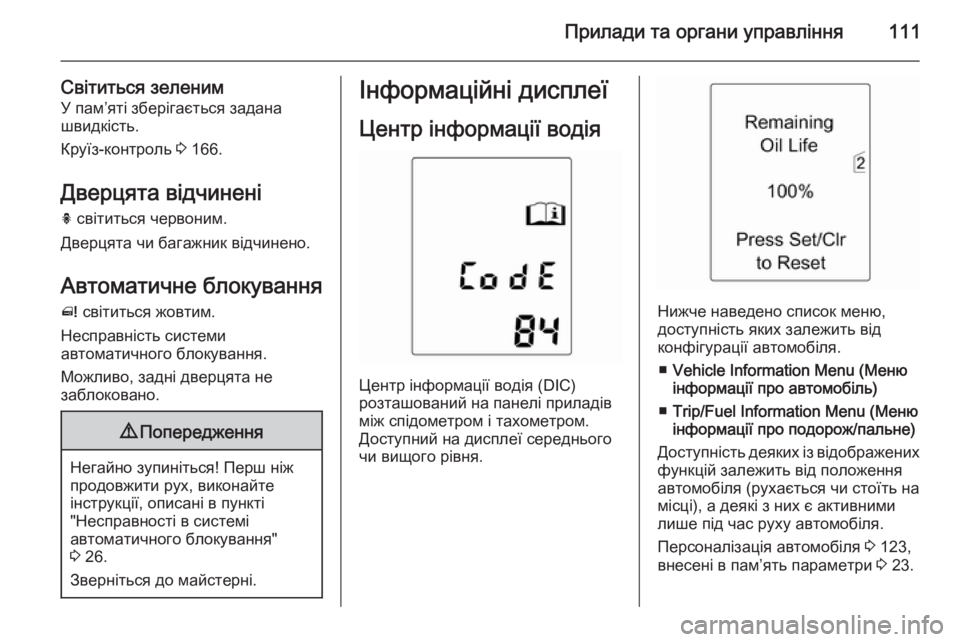

Прилади та органи управління111
Світиться зеленимУ пам’яті зберігається задана
швидкість.
Круїз-контроль 3 166.
Дверцята відчинені
h світиться червоним.
Дверцята чи багажник відчинено.
Автоматичне блокування^ світиться жовтим.
Несправність системи
автоматичного блокування.
Можливо, задні дверцята не
заблоковано.9 Попередження
Негайно зупиніться! Перш ніж
продовжити рух, виконайте
інструкції, описані в пункті
"Несправності в системі
автоматичного блокування"
3 26.
Зверніться до майстерні.
Інформаційні дисплеї
Центр інформації водія
Центр інформації водія (DIC)
розташований на панелі приладів
між спідометром і тахометром.
Доступний на дисплеї середнього
чи вищого рівня.
Нижче наведено список меню,
доступність яких залежить від
конфігурації автомобіля.
■ Vehicle Information Menu (Меню
інформації про автомобіль)
■ Trip/Fuel Information Menu (Меню
інформації про подорож/пальне)
Доступність деяких із відображених
функцій залежить від положення
автомобіля (рухається чи стоїть на
місці), а деякі з них є активними
лише під час руху автомобіля.
Персоналізація автомобіля 3 123,
внесені в пам’ять параметри 3 23.
Page 114 of 265

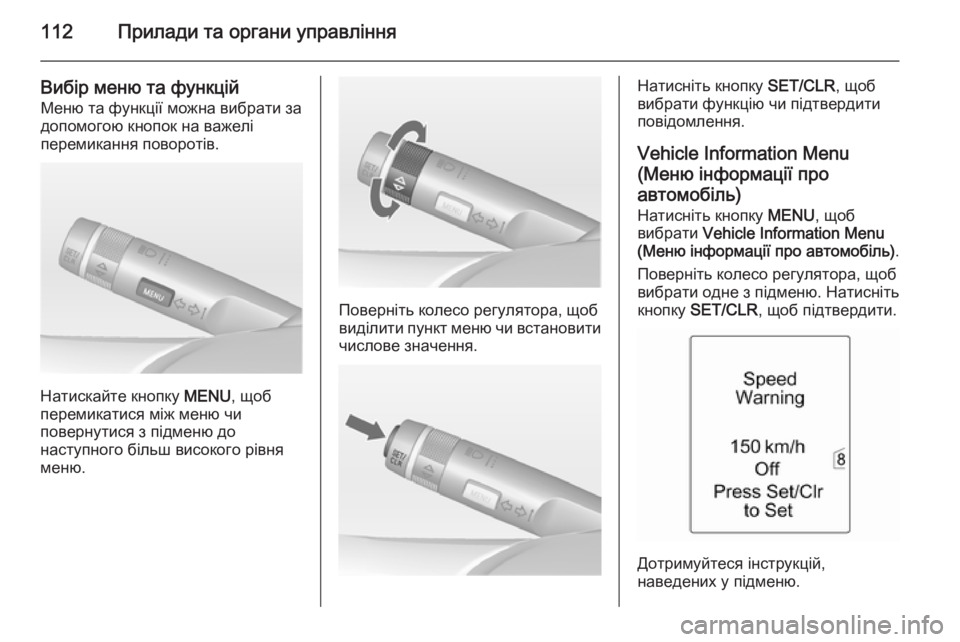

112Прилади та органи управління
Вибір меню та функційМеню та функції можна вибрати задопомогою кнопок на важелі
перемикання поворотів.
Натискайте кнопку MENU, щоб
перемикатися між меню чи
повернутися з підменю до
наступного більш високого рівня меню.
Поверніть колесо регулятора, щоб
виділити пункт меню чи встановити
числове значення.
Натисніть кнопку SET/CLR, щоб
вибрати функцію чи підтвердити
повідомлення.
Vehicle Information Menu(Меню інформації про
автомобіль)
Натисніть кнопку MENU, щоб
вибрати Vehicle Information Menu
(Меню інформації про автомобіль) .
Поверніть колесо регулятора, щоб
вибрати одне з підменю. Натисніть
кнопку SET/CLR , щоб підтвердити.
Дотримуйтеся інструкцій,
наведених у підменю.
Page 115 of 265

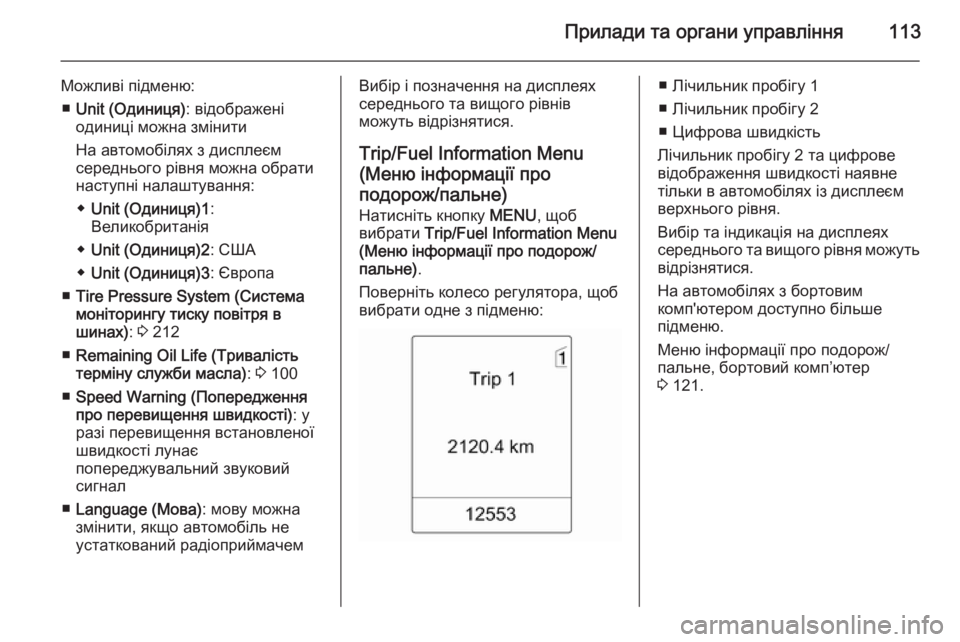

Прилади та органи управління113
Можливі підменю:■ Unit (Одиниця) : відображені
одиниці можна змінити
На автомобілях з дисплеєм
середнього рівня можна обрати
наступні налаштування:
◆ Unit (Одиниця)1 :
Великобританія
◆ Unit (Одиниця)2 : США
◆ Unit (Одиниця)3 : Європа
■ Tire Pressure System (Система
моніторингу тиску повітря в
шинах) : 3 212
■ Remaining Oil Life (Тривалість
терміну служби масла) : 3 100
■ Speed Warning (Попередження
про перевищення швидкості) : у
разі перевищення встановленої
швидкості лунає
попереджувальний звуковий сигнал
■ Language (Мова) : мову можна
змінити, якщо автомобіль не
устаткований радіоприймачемВибір і позначення на дисплеях
середнього та вищого рівнів
можуть відрізнятися.
Trip/Fuel Information Menu
(Меню інформації про подорож/пальне) Натисніть кнопку MENU, щоб
вибрати Trip/Fuel Information Menu
(Меню інформації про подорож/
пальне) .
Поверніть колесо регулятора, щоб
вибрати одне з підменю:■ Лічильник пробігу 1
■ Лічильник пробігу 2
■ Цифрова швидкість
Лічильник пробігу 2 та цифрове
відображення швидкості наявне
тільки в автомобілях із дисплеєм
верхнього рівня.
Вибір та індикація на дисплеях
середнього та вищого рівня можуть
відрізнятися.
На автомобілях з бортовим
комп'ютером доступно більше
підменю.
Меню інформації про подорож/
пальне, бортовий комп’ютер
3 121.
Page 116 of 265

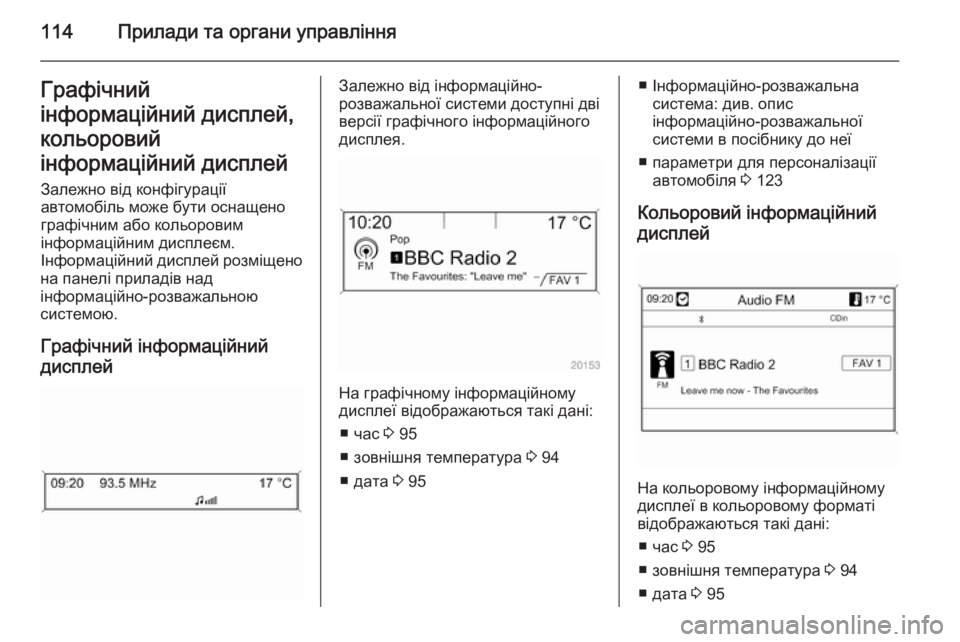

114Прилади та органи управлінняГрафічний
інформаційний дисплей,
кольоровий
інформаційний дисплей Залежно від конфігурації
автомобіль може бути оснащено
графічним або кольоровим
інформаційним дисплеєм.
Інформаційний дисплей розміщено
на панелі приладів над
інформаційно-розважальною
системою.
Графічний інформаційний
дисплейЗалежно від інформаційно-
розважальної системи доступні дві
версії графічного інформаційного
дисплея.
На графічному інформаційному
дисплеї відображаються такі дані:
■ час 3 95
■ зовнішня температура 3 94
■ дата 3 95
■ Інформаційно-розважальна
система: див. опис
інформаційно-розважальної
системи в посібнику до неї
■ параметри для персоналізації автомобіля 3 123
Кольоровий інформаційний
дисплей
На кольоровому інформаційному
дисплеї в кольоровому форматі
відображаються такі дані:
■ час 3 95
■ зовнішня температура 3 94
■ дата 3 95
Page 117 of 265

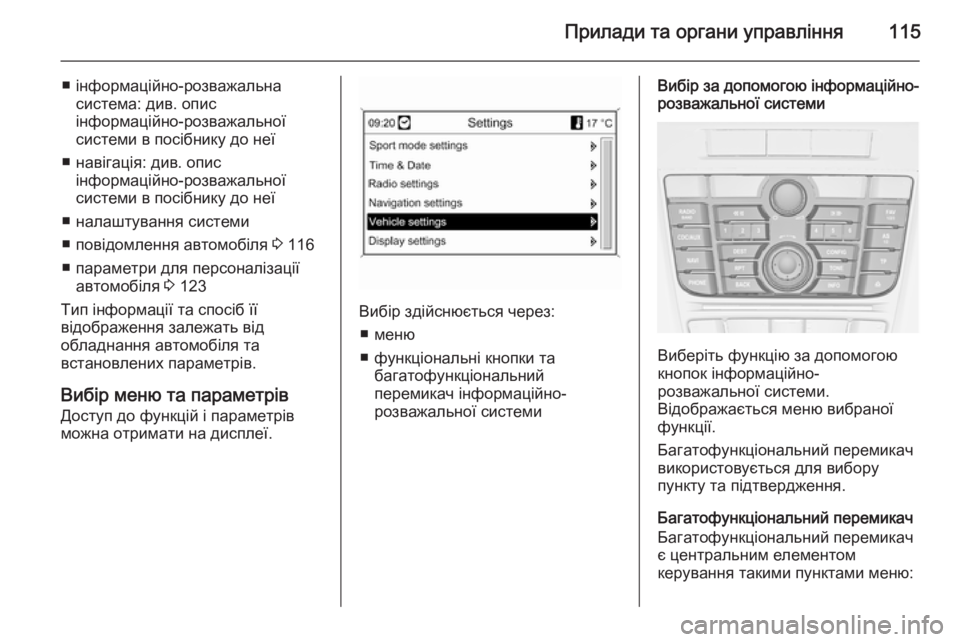

Прилади та органи управління115
■ інформаційно-розважальнасистема: див. опис
інформаційно-розважальної
системи в посібнику до неї
■ навігація: див. опис інформаційно-розважальної
системи в посібнику до неї
■ налаштування системи
■ повідомлення автомобіля 3 116
■ параметри для персоналізації автомобіля 3 123
Тип інформації та спосіб її
відображення залежать від
обладнання автомобіля та
встановлених параметрів.
Вибір меню та параметрів Доступ до функцій і параметрів
можна отримати на дисплеї.
Вибір здійснюється через:
■ меню
■ функціональні кнопки та багатофункціональний
перемикач інформаційно-
розважальної системи
Вибір за допомогою інформаційно-
розважальної системи
Виберіть функцію за допомогою
кнопок інформаційно-
розважальної системи.
Відображається меню вибраної функції.
Багатофункціональний перемикач
використовується для вибору
пункту та підтвердження.
Багатофункціональний перемикач
Багатофункціональний перемикач
є центральним елементом
керування такими пунктами меню:
Page 118 of 265

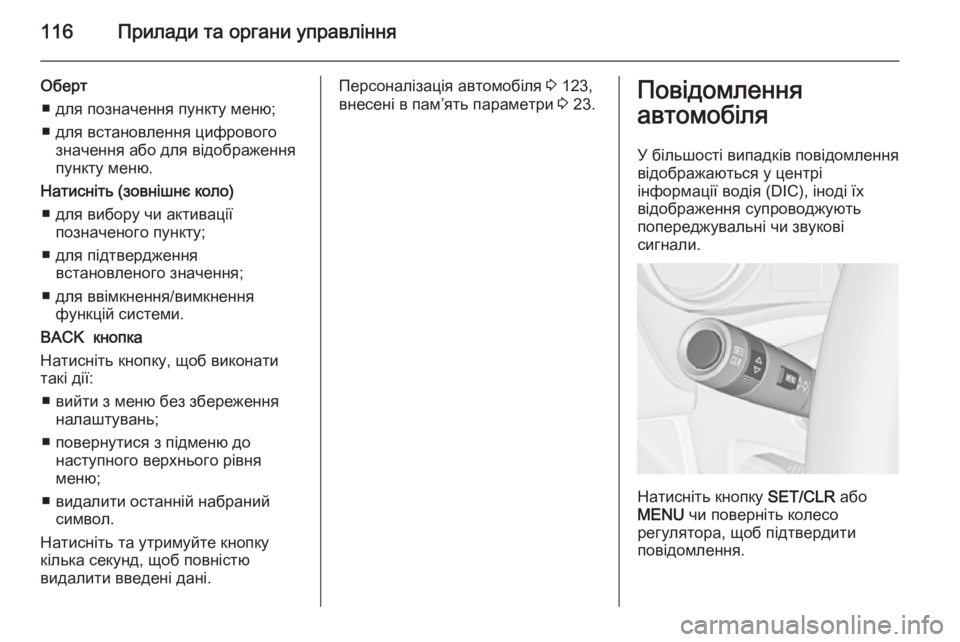

116Прилади та органи управління
Оберт■ для позначення пункту меню;■ для встановлення цифрового значення або для відображення
пункту меню.
Натисніть (зовнішнє коло) ■ для вибору чи активації позначеного пункту;
■ для підтвердження встановленого значення;
■ для ввімкнення/вимкнення функцій системи.
BACK кнопка
Натисніть кнопку, щоб виконати
такі дії:
■ вийти з меню без збереження налаштувань;
■ повернутися з підменю до наступного верхнього рівня
меню;
■ видалити останній набраний символ.
Натисніть та утримуйте кнопку
кілька секунд, щоб повністю
видалити введені дані.Персоналізація автомобіля 3 123,
внесені в пам’ять параметри 3 23.Повідомлення
автомобіля
У більшості випадків повідомлення
відображаються у центрі
інформації водія (DIC), іноді їх
відображення супроводжують
попереджувальні чи звукові
сигнали.
Натисніть кнопку SET/CLR або
MENU чи поверніть колесо
регулятора, щоб підтвердити
повідомлення.
Page 119 of 265

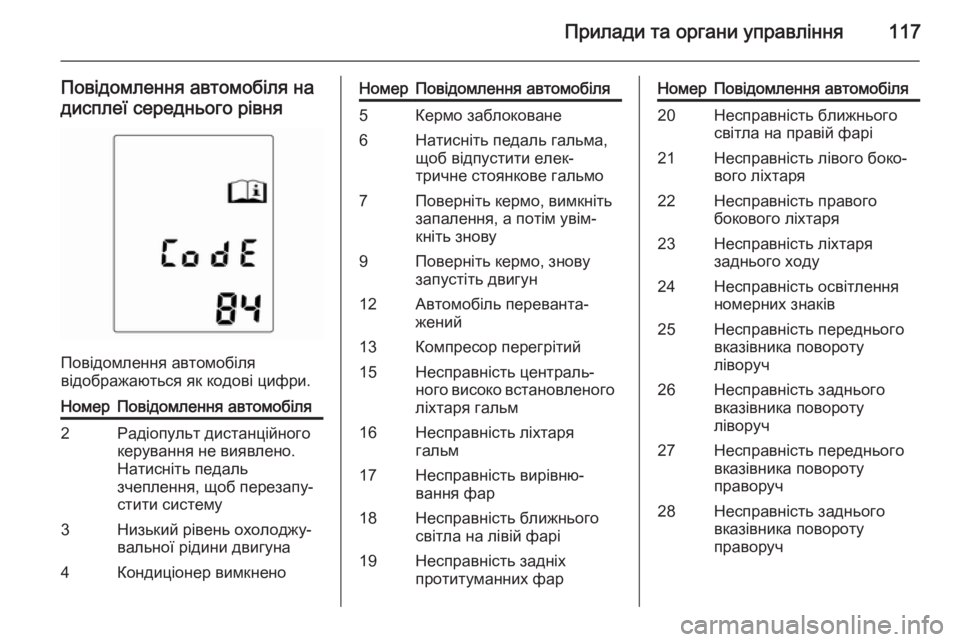

Прилади та органи управління117
Повідомлення автомобіля на
дисплеї середнього рівня
Повідомлення автомобіля
відображаються як кодові цифри.
НомерПовідомлення автомобіля2Радіопульт дистанційного
керування не виявлено.
Натисніть педаль
зчеплення, щоб перезапу‐
стити систему3Низький рівень охолоджу‐
вальної рідини двигуна4Кондиціонер вимкненоНомерПовідомлення автомобіля5Кермо заблоковане6Натисніть педаль гальма,
щоб відпустити елек‐
тричне стоянкове гальмо7Поверніть кермо, вимкніть
запалення, а потім увім‐
кніть знову9Поверніть кермо, знову
запустіть двигун12Автомобіль переванта‐
жений13Компресор перегрітий15Несправність централь‐
ного високо встановленого ліхтаря гальм16Несправність ліхтаря
гальм17Несправність вирівню‐
вання фар18Несправність ближнього
світла на лівій фарі19Несправність задніх
протитуманних фарНомерПовідомлення автомобіля20Несправність ближнього
світла на правій фарі21Несправність лівого боко‐
вого ліхтаря22Несправність правого
бокового ліхтаря23Несправність ліхтаря
заднього ходу24Несправність освітлення
номерних знаків25Несправність переднього
вказівника повороту
ліворуч26Несправність заднього
вказівника повороту
ліворуч27Несправність переднього
вказівника повороту
праворуч28Несправність заднього
вказівника повороту
праворуч

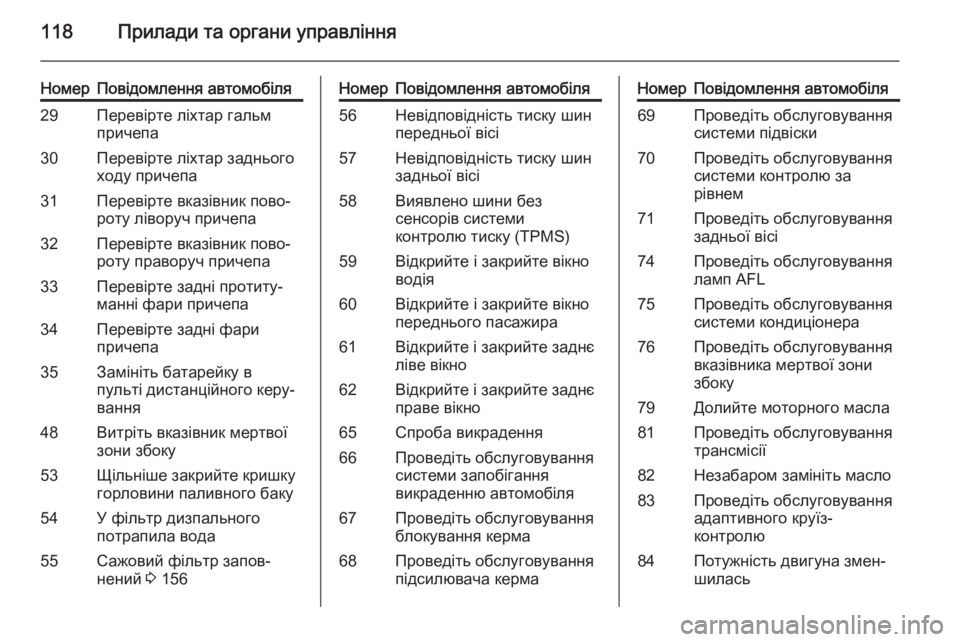

Page 120 of 265
118Прилади та органи управління
НомерПовідомлення автомобіля29Перевірте ліхтар гальм
причепа30Перевірте ліхтар заднього
ходу причепа31Перевірте вказівник пово‐
роту ліворуч причепа32Перевірте вказівник пово‐
роту праворуч причепа33Перевірте задні протиту‐
манні фари причепа34Перевірте задні фари
причепа35Замініть батарейку в
пульті дистанційного керу‐
вання48Витріть вказівник мертвої
зони збоку53Щільніше закрийте кришку
горловини паливного баку54У фільтр дизпального
потрапила вода55Сажовий фільтр запов‐
нений 3 156НомерПовідомлення автомобіля56Невідповідність тиску шин
передньої вісі57Невідповідність тиску шин
задньої вісі58Виявлено шини без
сенсорів системи
контролю тиску (TPMS)59Відкрийте і закрийте вікно
водія60Відкрийте і закрийте вікно
переднього пасажира61Відкрийте і закрийте заднє
ліве вікно62Відкрийте і закрийте заднє праве вікно65Спроба викрадення66Проведіть обслуговування
системи запобігання
викраденню автомобіля67Проведіть обслуговування
блокування керма68Проведіть обслуговування
підсилювача кермаНомерПовідомлення автомобіля69Проведіть обслуговування
системи підвіски70Проведіть обслуговування
системи контролю за
рівнем71Проведіть обслуговування
задньої вісі74Проведіть обслуговування
ламп AFL75Проведіть обслуговування
системи кондиціонера76Проведіть обслуговування
вказівника мертвої зони
збоку79Долийте моторного масла81Проведіть обслуговування
трансмісії82Незабаром замініть масло83Проведіть обслуговування
адаптивного круїз-
контролю84Потужність двигуна змен‐
шилась
