Opbergen69

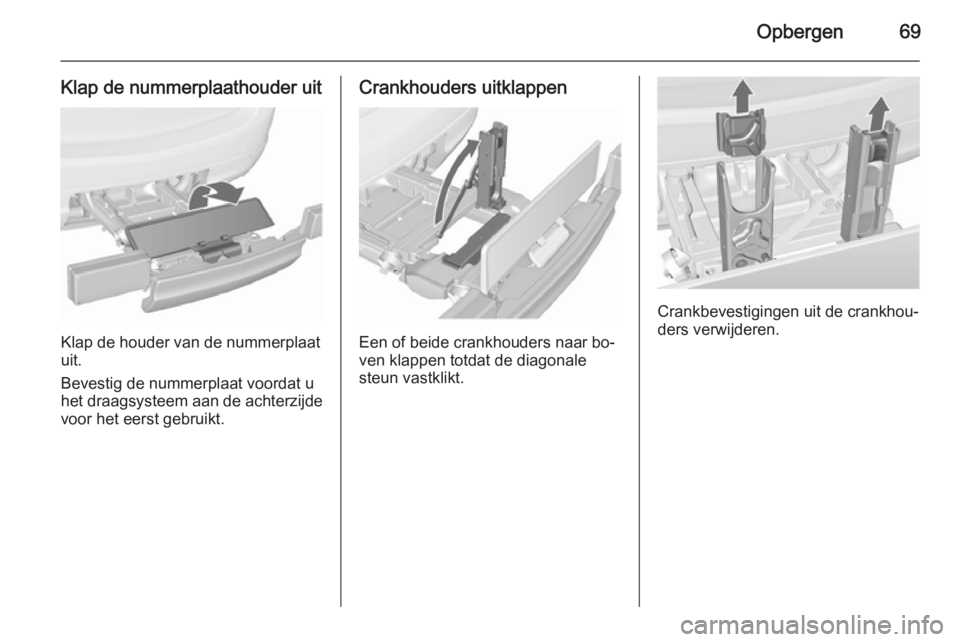

Klap de nummerplaathouder uit
Klap de houder van de nummerplaat
uit.
Bevestig de nummerplaat voordat u
het draagsysteem aan de achterzijde
voor het eerst gebruikt.
Crankhouders uitklappen
Een of beide crankhouders naar bo‐
ven klappen totdat de diagonale
steun vastklikt.
Crankbevestigingen uit de crankhou‐
ders verwijderen.

70Opbergen

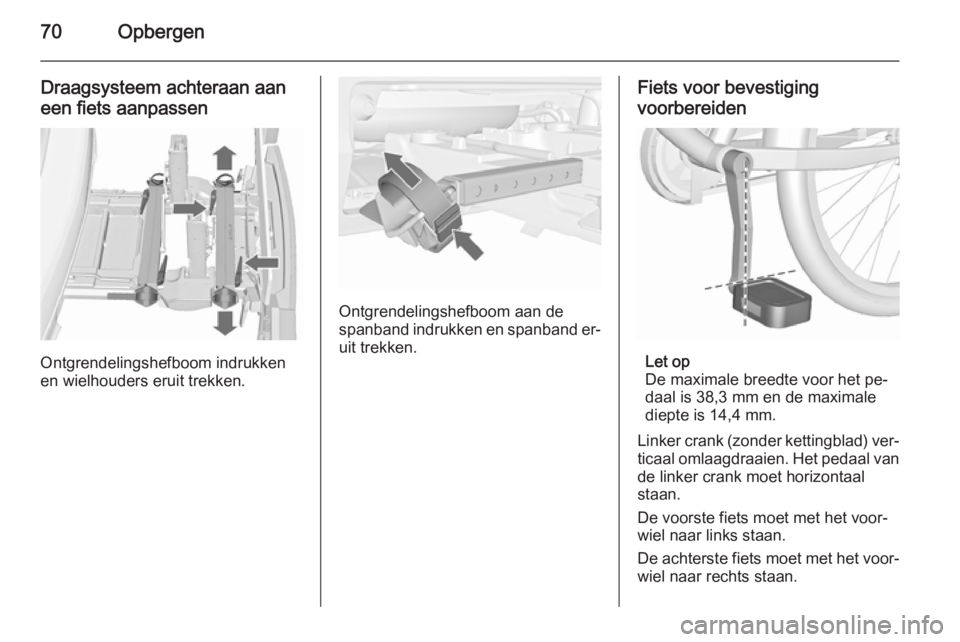

Draagsysteem achteraan aan
een fiets aanpassen
Ontgrendelingshefboom indrukken
en wielhouders eruit trekken.
Ontgrendelingshefboom aan de
spanband indrukken en spanband er‐ uit trekken.
Fiets voor bevestiging
voorbereiden
Let op
De maximale breedte voor het pe‐
daal is 38,3 mm en de maximale
diepte is 14,4 mm.
Linker crank (zonder kettingblad) ver‐
ticaal omlaagdraaien. Het pedaal van de linker crank moet horizontaal
staan.
De voorste fiets moet met het voor‐
wiel naar links staan.
De achterste fiets moet met het voor‐
wiel naar rechts staan.

Opbergen71
Fiets aan het draagsysteem
achteraan bevestigen

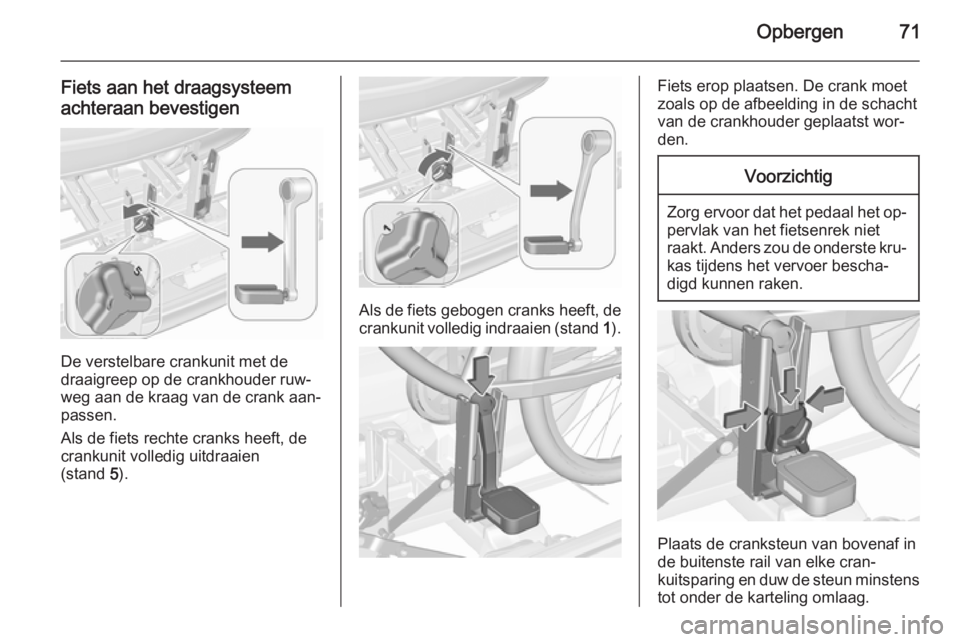

De verstelbare crankunit met de
draaigreep op de crankhouder ruw‐
weg aan de kraag van de crank aan‐
passen.
Als de fiets rechte cranks heeft, de
crankunit volledig uitdraaien
(stand 5).
Als de fiets gebogen cranks heeft, de
crankunit volledig indraaien (stand 1).
Fiets erop plaatsen. De crank moet
zoals op de afbeelding in de schacht
van de crankhouder geplaatst wor‐
den.Voorzichtig
Zorg ervoor dat het pedaal het op‐ pervlak van het fietsenrek niet
raakt. Anders zou de onderste kru‐ kas tijdens het vervoer bescha‐
digd kunnen raken.
Plaats de cranksteun van bovenaf in
de buitenste rail van elke cran‐
kuitsparing en duw de steun minstens
tot onder de karteling omlaag.

72Opbergen

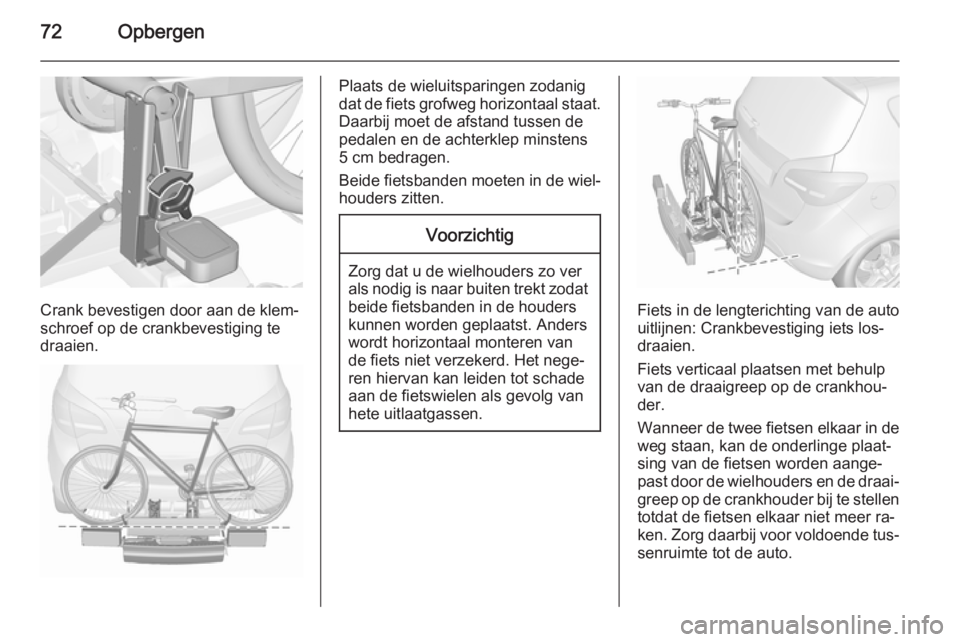

Crank bevestigen door aan de klem‐
schroef op de crankbevestiging te
draaien.
Plaats de wieluitsparingen zodanig
dat de fiets grofweg horizontaal staat.
Daarbij moet de afstand tussen de
pedalen en de achterklep minstens
5 cm bedragen.
Beide fietsbanden moeten in de wiel‐ houders zitten.Voorzichtig
Zorg dat u de wielhouders zo ver
als nodig is naar buiten trekt zodat
beide fietsbanden in de houders
kunnen worden geplaatst. Anders
wordt horizontaal monteren van
de fiets niet verzekerd. Het nege‐
ren hiervan kan leiden tot schade
aan de fietswielen als gevolg van
hete uitlaatgassen.
Fiets in de lengterichting van de auto
uitlijnen: Crankbevestiging iets los‐
draaien.
Fiets verticaal plaatsen met behulp van de draaigreep op de crankhou‐
der.
Wanneer de twee fietsen elkaar in de weg staan, kan de onderlinge plaat‐
sing van de fietsen worden aange‐ past door de wielhouders en de draai‐ greep op de crankhouder bij te stellen
totdat de fietsen elkaar niet meer ra‐
ken. Zorg daarbij voor voldoende tus‐
senruimte tot de auto.

Opbergen73

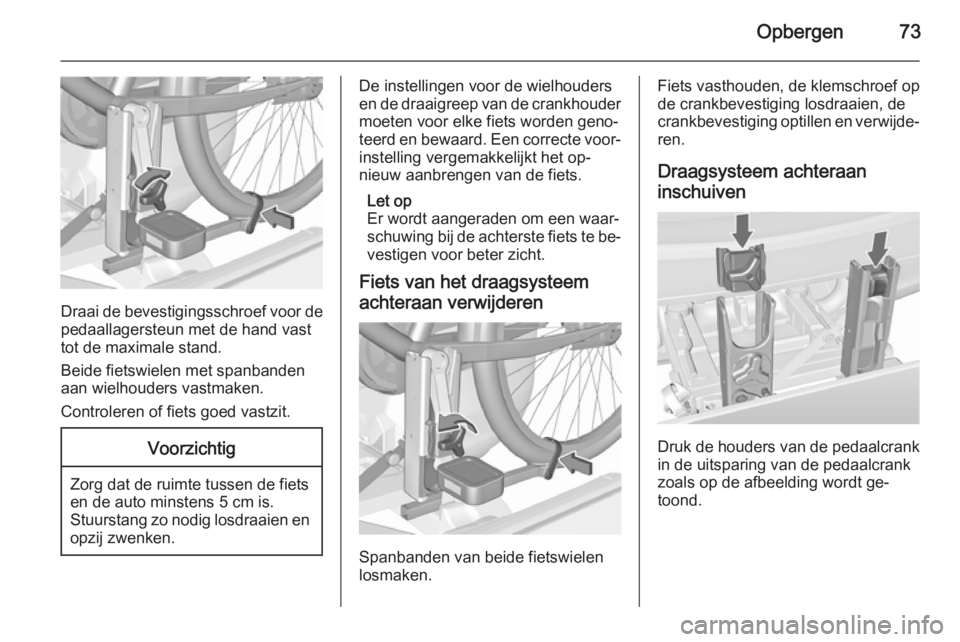

Draai de bevestigingsschroef voor de
pedaallagersteun met de hand vast
tot de maximale stand.
Beide fietswielen met spanbanden aan wielhouders vastmaken.
Controleren of fiets goed vastzit.
Voorzichtig
Zorg dat de ruimte tussen de fiets
en de auto minstens 5 cm is.
Stuurstang zo nodig losdraaien en opzij zwenken.
De instellingen voor de wielhouders
en de draaigreep van de crankhouder moeten voor elke fiets worden geno‐
teerd en bewaard. Een correcte voor‐ instelling vergemakkelijkt het op‐
nieuw aanbrengen van de fiets.
Let op
Er wordt aangeraden om een waar‐
schuwing bij de achterste fiets te be‐
vestigen voor beter zicht.
Fiets van het draagsysteem
achteraan verwijderen
Spanbanden van beide fietswielen
losmaken.
Fiets vasthouden, de klemschroef op
de crankbevestiging losdraaien, de
crankbevestiging optillen en verwijde‐
ren.
Draagsysteem achteraan
inschuiven
Druk de houders van de pedaalcrank
in de uitsparing van de pedaalcrank
zoals op de afbeelding wordt ge‐
toond.

74Opbergen

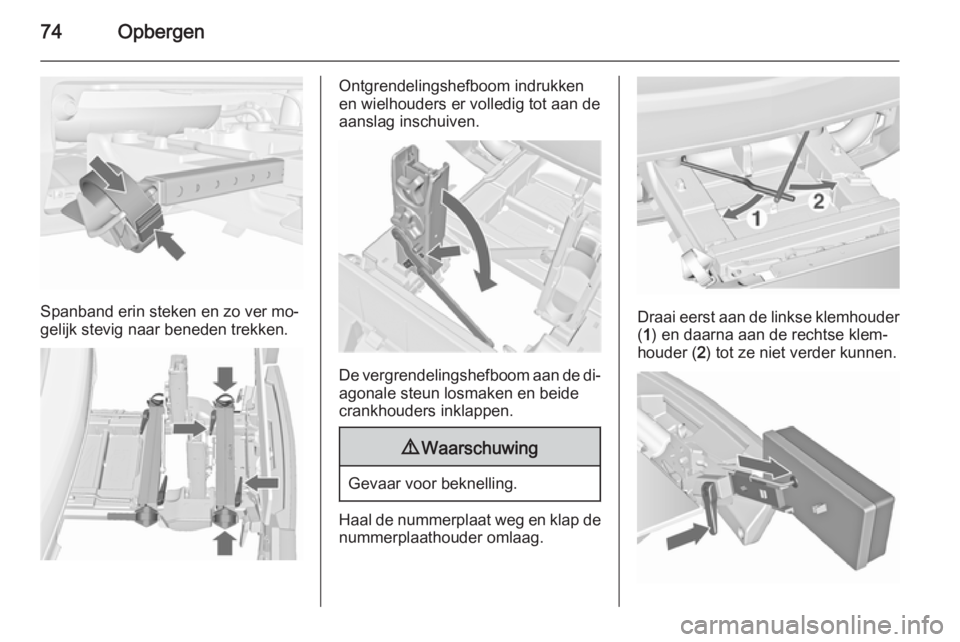

Spanband erin steken en zo ver mo‐
gelijk stevig naar beneden trekken.
Ontgrendelingshefboom indrukken
en wielhouders er volledig tot aan de aanslag inschuiven.
De vergrendelingshefboom aan de di‐ agonale steun losmaken en beide
crankhouders inklappen.
9 Waarschuwing
Gevaar voor beknelling.
Haal de nummerplaat weg en klap de
nummerplaathouder omlaag.
Draai eerst aan de linkse klemhouder
( 1 ) en daarna aan de rechtse klem‐
houder ( 2) tot ze niet verder kunnen.

Opbergen75

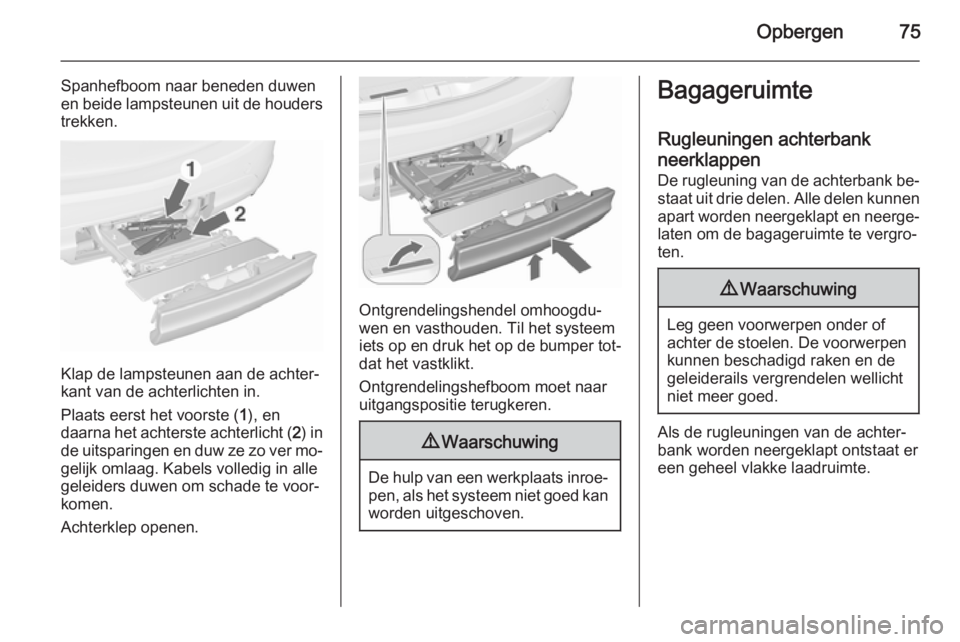

Spanhefboom naar beneden duwen
en beide lampsteunen uit de houders trekken.
Klap de lampsteunen aan de achter‐
kant van de achterlichten in.
Plaats eerst het voorste ( 1), en
daarna het achterste achterlicht ( 2) in
de uitsparingen en duw ze zo ver mo‐
gelijk omlaag. Kabels volledig in alle
geleiders duwen om schade te voor‐
komen.
Achterklep openen.
Ontgrendelingshendel omhoogdu‐
wen en vasthouden. Til het systeem
iets op en druk het op de bumper tot‐
dat het vastklikt.
Ontgrendelingshefboom moet naar
uitgangspositie terugkeren.
9 Waarschuwing
De hulp van een werkplaats inroe‐
pen, als het systeem niet goed kan
worden uitgeschoven.
Bagageruimte
Rugleuningen achterbank
neerklappen
De rugleuning van de achterbank be‐ staat uit drie delen. Alle delen kunnen
apart worden neergeklapt en neerge‐ laten om de bagageruimte te vergro‐
ten.9 Waarschuwing
Leg geen voorwerpen onder of
achter de stoelen. De voorwerpen kunnen beschadigd raken en de
geleiderails vergrendelen wellicht
niet meer goed.
Als de rugleuningen van de achter‐ bank worden neergeklapt ontstaat er
een geheel vlakke laadruimte.

76OpbergenVoorzichtig

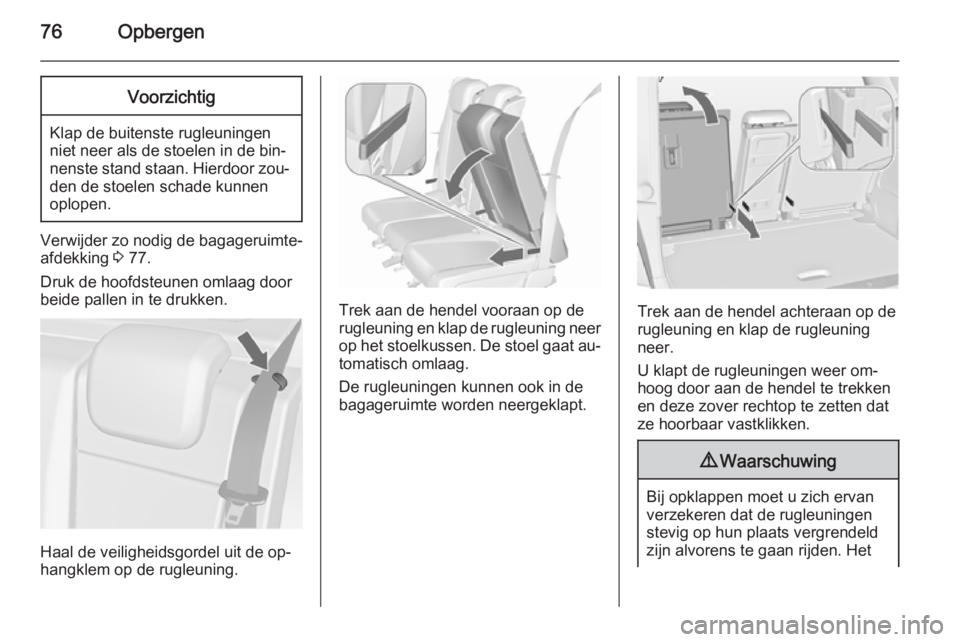

Klap de buitenste rugleuningen
niet neer als de stoelen in de bin‐ nenste stand staan. Hierdoor zou‐ den de stoelen schade kunnen
oplopen.
Verwijder zo nodig de bagageruimte-
afdekking 3 77.
Druk de hoofdsteunen omlaag door
beide pallen in te drukken.
Haal de veiligheidsgordel uit de op‐
hangklem op de rugleuning.
Trek aan de hendel vooraan op de
rugleuning en klap de rugleuning neer op het stoelkussen. De stoel gaat au‐
tomatisch omlaag.
De rugleuningen kunnen ook in de
bagageruimte worden neergeklapt.Trek aan de hendel achteraan op de
rugleuning en klap de rugleuning neer.
U klapt de rugleuningen weer om‐
hoog door aan de hendel te trekken
en deze zover rechtop te zetten dat
ze hoorbaar vastklikken.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het

Opbergen77nalaten hiervan kan lichamelijk let‐sel of schade aan de bagage of deauto tot gevolg hebben bij hard
remmen of een botsing.
Opbergruimte achter
Links in de bagageruimte zit een op‐
bergvak.
Draai de bevestiging linksom en klap
de afdekking omlaag.

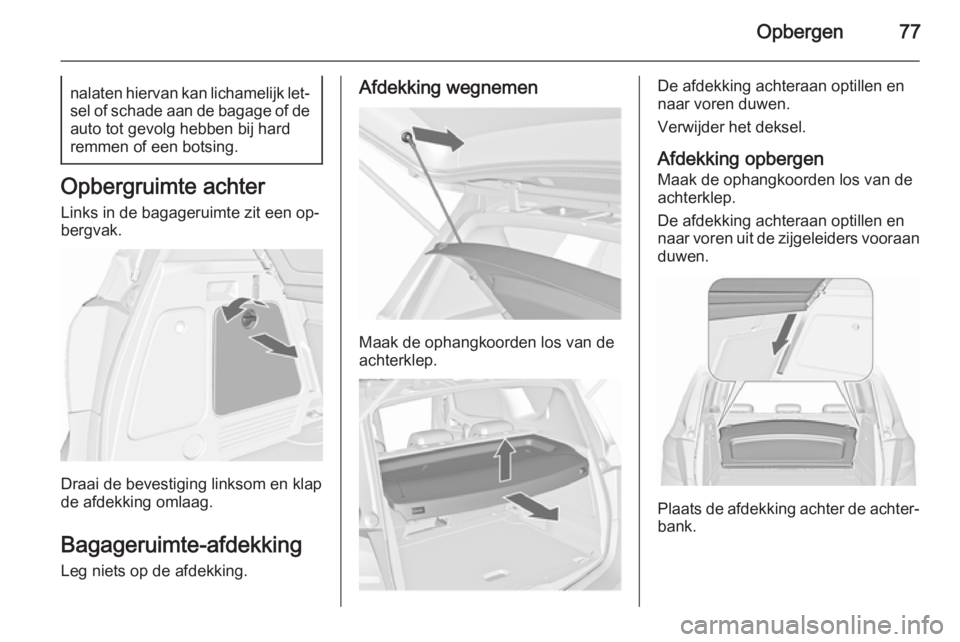

Bagageruimte-afdekking Leg niets op de afdekking.
Afdekking wegnemen
Maak de ophangkoorden los van de
achterklep.
De afdekking achteraan optillen en
naar voren duwen.
Verwijder het deksel.
Afdekking opbergen
Maak de ophangkoorden los van de
achterklep.
De afdekking achteraan optillen en naar voren uit de zijgeleiders vooraan duwen.
Plaats de afdekking achter de achter‐ bank.

78Opbergen

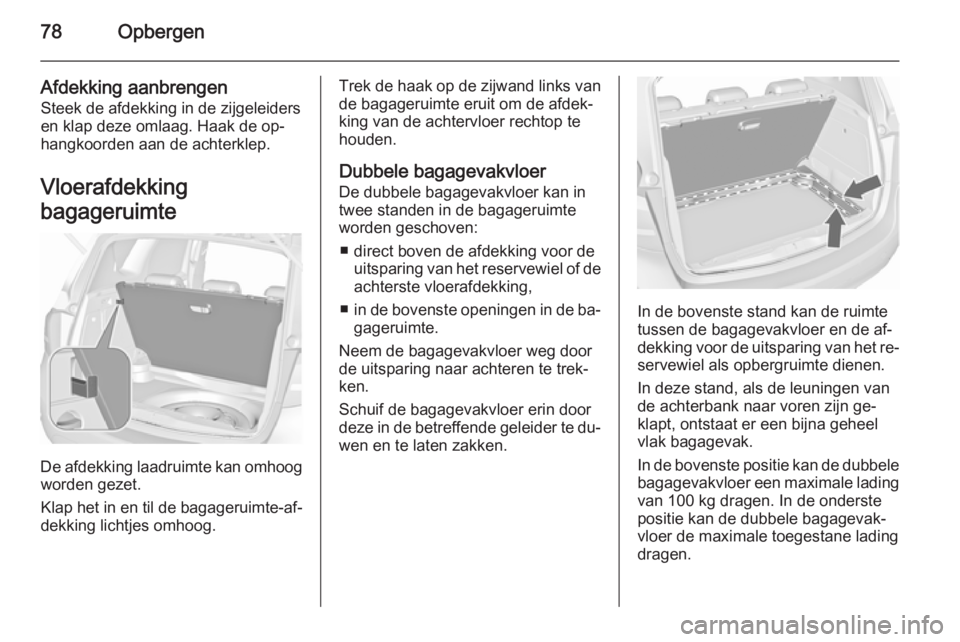

Afdekking aanbrengenSteek de afdekking in de zijgeleiders
en klap deze omlaag. Haak de op‐
hangkoorden aan de achterklep.
Vloerafdekking
bagageruimte
De afdekking laadruimte kan omhoog worden gezet.
Klap het in en til de bagageruimte-af‐
dekking lichtjes omhoog.
Trek de haak op de zijwand links van
de bagageruimte eruit om de afdek‐
king van de achtervloer rechtop te
houden.
Dubbele bagagevakvloer
De dubbele bagagevakvloer kan in
twee standen in de bagageruimte
worden geschoven:
■ direct boven de afdekking voor de uitsparing van het reservewiel of deachterste vloerafdekking,
■ in de bovenste openingen in de ba‐
gageruimte.
Neem de bagagevakvloer weg door
de uitsparing naar achteren te trek‐
ken.
Schuif de bagagevakvloer erin door
deze in de betreffende geleider te du‐
wen en te laten zakken.
In de bovenste stand kan de ruimte
tussen de bagagevakvloer en de af‐
dekking voor de uitsparing van het re‐
servewiel als opbergruimte dienen.
In deze stand, als de leuningen van
de achterbank naar voren zijn ge‐
klapt, ontstaat er een bijna geheel
vlak bagagevak.
In de bovenste positie kan de dubbele
bagagevakvloer een maximale lading van 100 kg dragen. In de onderste
positie kan de dubbele bagagevak‐
vloer de maximale toegestane lading
dragen.
