Page 71 of 241

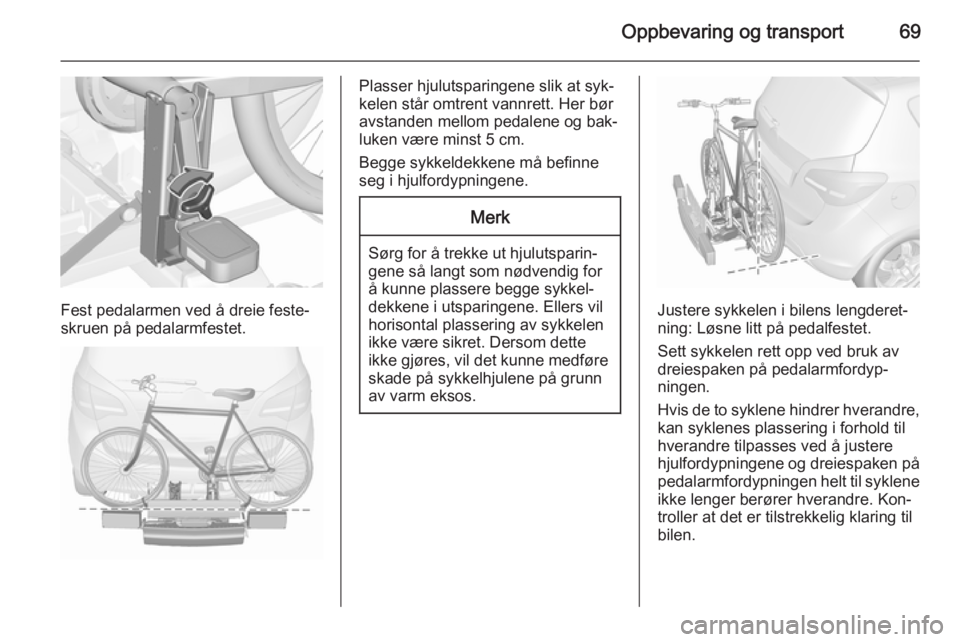

Oppbevaring og transport69
Fest pedalarmen ved å dreie feste‐
skruen på pedalarmfestet.
Plasser hjulutsparingene slik at syk‐
kelen står omtrent vannrett. Her bør
avstanden mellom pedalene og bak‐
luken være minst 5 cm.
Begge sykkeldekkene må befinne
seg i hjulfordypningene.Merk
Sørg for å trekke ut hjulutsparin‐
gene så langt som nødvendig for
å kunne plassere begge sykkel‐
dekkene i utsparingene. Ellers vil
horisontal plassering av sykkelen ikke være sikret. Dersom dette
ikke gjøres, vil det kunne medføre skade på sykkelhjulene på grunn
av varm eksos.
Justere sykkelen i bilens lengderet‐
ning: Løsne litt på pedalfestet.
Sett sykkelen rett opp ved bruk av
dreiespaken på pedalarmfordyp‐
ningen.
Hvis de to syklene hindrer hverandre,
kan syklenes plassering i forhold til
hverandre tilpasses ved å justere hjulfordypningene og dreiespaken på
pedalarmfordypningen helt til syklene ikke lenger berører hverandre. Kon‐
troller at det er tilstrekkelig klaring til
bilen.

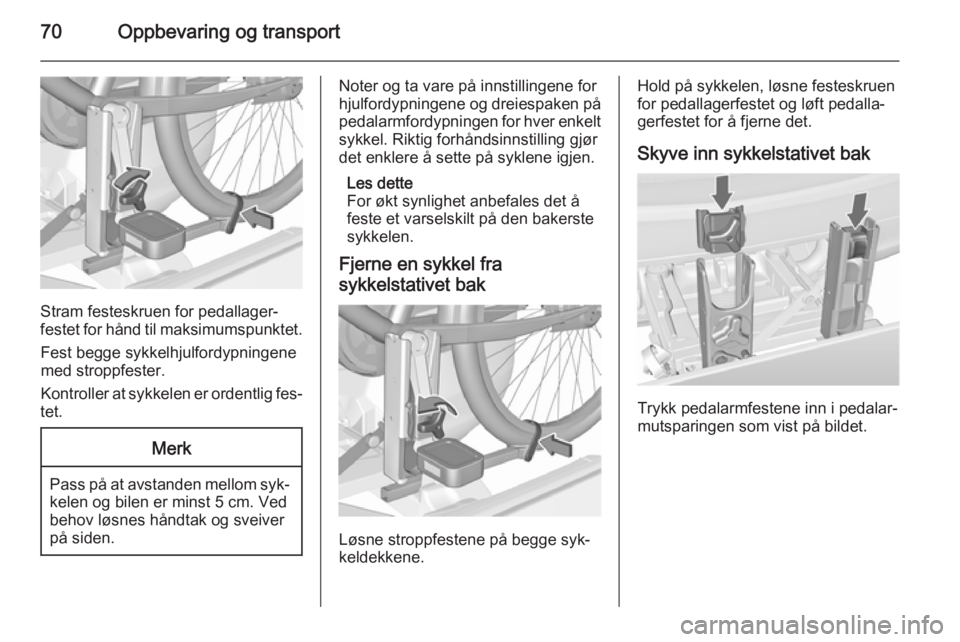

Page 72 of 241
70Oppbevaring og transport
Stram festeskruen for pedallager‐
festet for hånd til maksimumspunktet.
Fest begge sykkelhjulfordypningene
med stroppfester.
Kontroller at sykkelen er ordentlig fes‐
tet.
Merk
Pass på at avstanden mellom syk‐ kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
Noter og ta vare på innstillingene for hjulfordypningene og dreiespaken på
pedalarmfordypningen for hver enkelt sykkel. Riktig forhåndsinnstilling gjør
det enklere å sette på syklene igjen.
Les dette
For økt synlighet anbefales det å
feste et varselskilt på den bakerste
sykkelen.
Fjerne en sykkel fra
sykkelstativet bak
Løsne stroppfestene på begge syk‐
keldekkene.
Hold på sykkelen, løsne festeskruen
for pedallagerfestet og løft pedalla‐
gerfestet for å fjerne det.
Skyve inn sykkelstativet bak
Trykk pedalarmfestene inn i pedalar‐
mutsparingen som vist på bildet.
Page 73 of 241

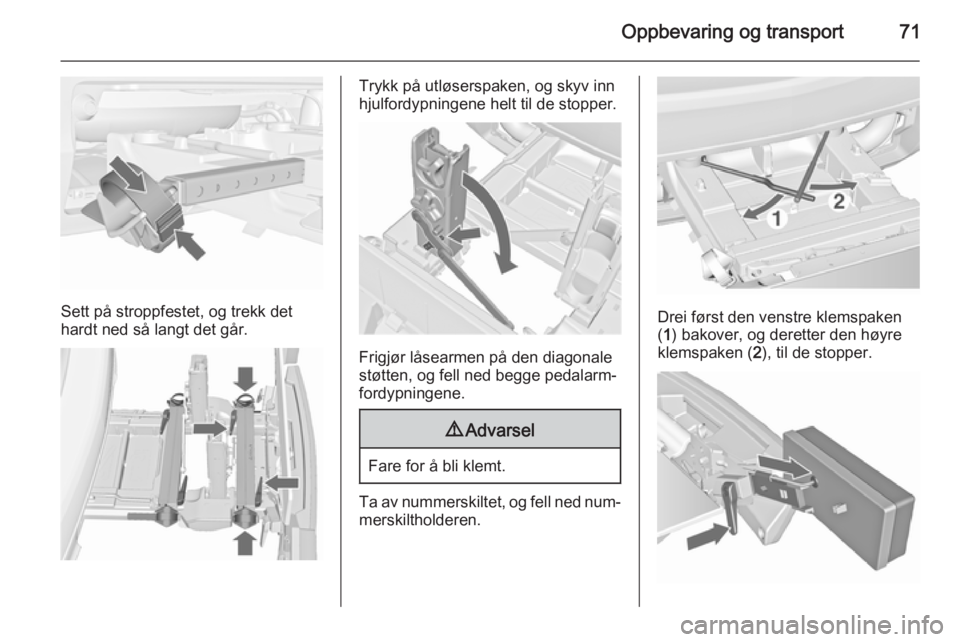

Oppbevaring og transport71
Sett på stroppfestet, og trekk det
hardt ned så langt det går.
Trykk på utløserspaken, og skyv inn
hjulfordypningene helt til de stopper.
Frigjør låsearmen på den diagonale
støtten, og fell ned begge pedalarm‐
fordypningene.
9 Advarsel
Fare for å bli klemt.
Ta av nummerskiltet, og fell ned num‐
merskiltholderen.
Drei først den venstre klemspaken
( 1 ) bakover, og deretter den høyre
klemspaken ( 2), til de stopper.
Page 74 of 241

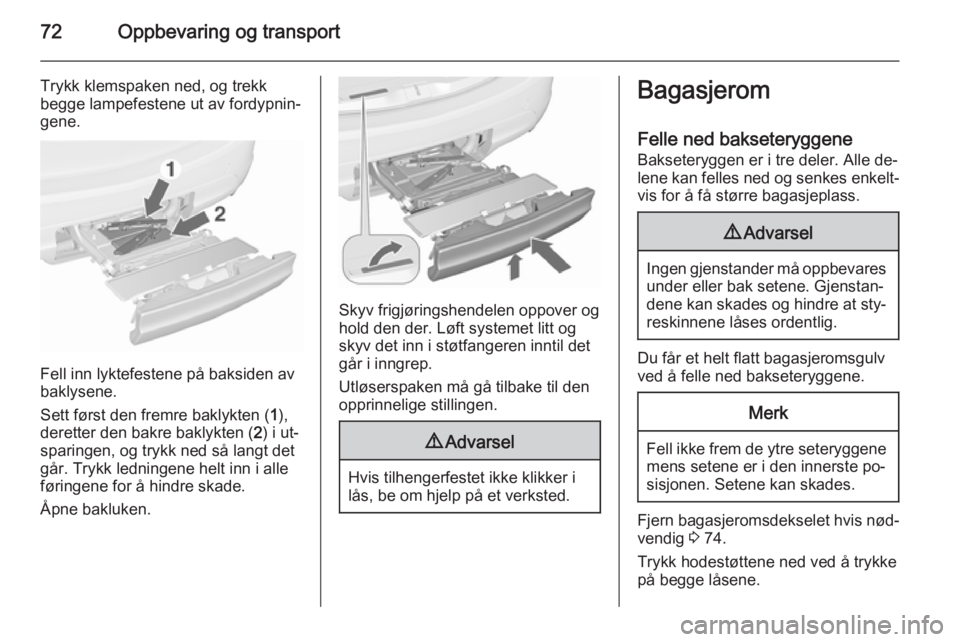

72Oppbevaring og transport
Trykk klemspaken ned, og trekk
begge lampefestene ut av fordypnin‐
gene.
Fell inn lyktefestene på baksiden av
baklysene.
Sett først den fremre baklykten ( 1),
deretter den bakre baklykten ( 2) i ut‐
sparingen, og trykk ned så langt det går. Trykk ledningene helt inn i alle føringene for å hindre skade.
Åpne bakluken.
Skyv frigjøringshendelen oppover og
hold den der. Løft systemet litt og
skyv det inn i støtfangeren inntil det
går i inngrep.
Utløserspaken må gå tilbake til den
opprinnelige stillingen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Felle ned bakseteryggene
Bakseteryggen er i tre deler. Alle de‐
lene kan felles ned og senkes enkelt‐
vis for å få større bagasjeplass.9 Advarsel
Ingen gjenstander må oppbevares
under eller bak setene. Gjenstan‐
dene kan skades og hindre at sty‐
reskinnene låses ordentlig.
Du får et helt flatt bagasjeromsgulv
ved å felle ned bakseteryggene.
Merk
Fell ikke frem de ytre seteryggene mens setene er i den innerste po‐
sisjonen. Setene kan skades.
Fjern bagasjeromsdekselet hvis nød‐
vendig 3 74.
Trykk hodestøttene ned ved å trykke
på begge låsene.
Page 75 of 241

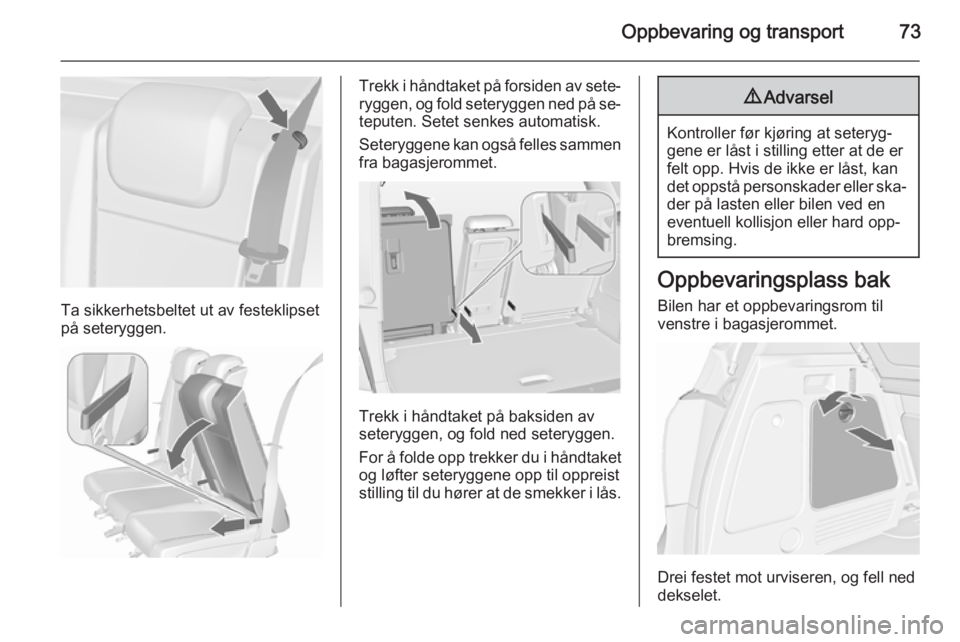

Oppbevaring og transport73
Ta sikkerhetsbeltet ut av festeklipset
på seteryggen.
Trekk i håndtaket på forsiden av sete‐
ryggen, og fold seteryggen ned på se‐ teputen. Setet senkes automatisk.
Seteryggene kan også felles sammen
fra bagasjerommet.
Trekk i håndtaket på baksiden av
seteryggen, og fold ned seteryggen.
For å folde opp trekker du i håndtaket
og løfter seteryggene opp til oppreist
stilling til du hører at de smekker i lås.
9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller ska‐ der på lasten eller bilen ved en
eventuell kollisjon eller hard opp‐
bremsing.
Oppbevaringsplass bak
Bilen har et oppbevaringsrom til
venstre i bagasjerommet.
Drei festet mot urviseren, og fell ned
dekselet.
Page 76 of 241

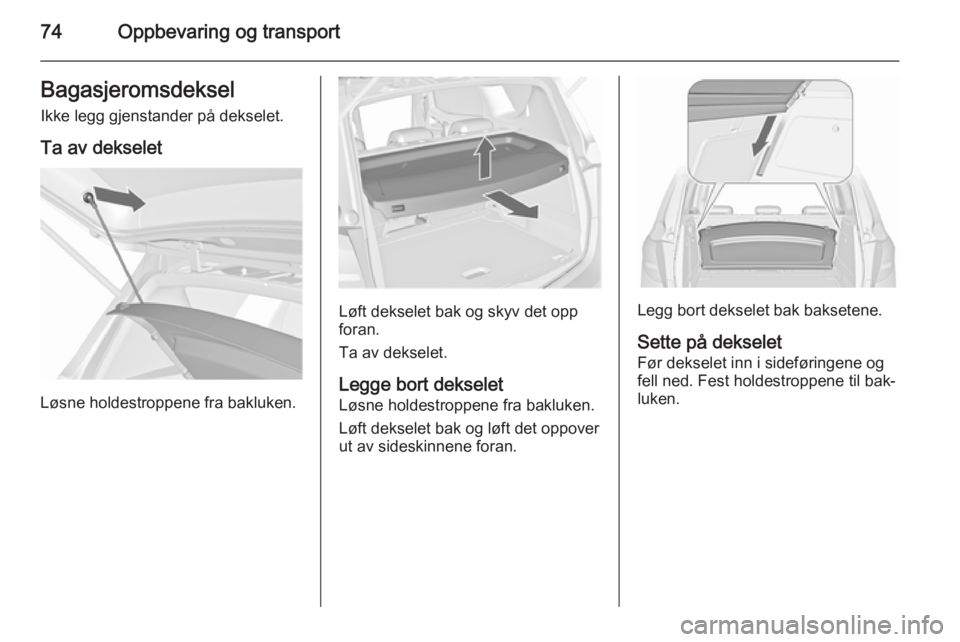

74Oppbevaring og transportBagasjeromsdekselIkke legg gjenstander på dekselet.
Ta av dekselet
Løsne holdestroppene fra bakluken.
Løft dekselet bak og skyv det opp
foran.
Ta av dekselet.
Legge bort dekselet
Løsne holdestroppene fra bakluken.
Løft dekselet bak og løft det oppover
ut av sideskinnene foran.Legg bort dekselet bak baksetene.
Sette på dekselet
Før dekselet inn i sideføringene og
fell ned. Fest holdestroppene til bak‐
luken.
Page 77 of 241

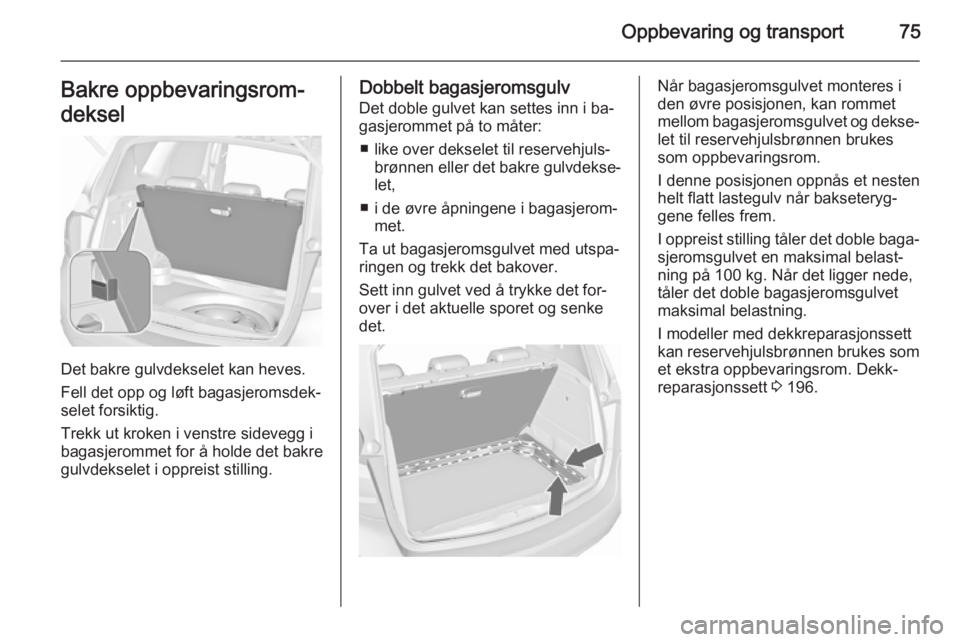

Oppbevaring og transport75Bakre oppbevaringsrom‐
deksel
Det bakre gulvdekselet kan heves.
Fell det opp og løft bagasjeromsdek‐ selet forsiktig.
Trekk ut kroken i venstre sidevegg i
bagasjerommet for å holde det bakre
gulvdekselet i oppreist stilling.
Dobbelt bagasjeromsgulv
Det doble gulvet kan settes inn i ba‐
gasjerommet på to måter:
■ like over dekselet til reservehjuls‐ brønnen eller det bakre gulvdekse‐
let,
■ i de øvre åpningene i bagasjerom‐ met.
Ta ut bagasjeromsgulvet med utspa‐
ringen og trekk det bakover.
Sett inn gulvet ved å trykke det for‐
over i det aktuelle sporet og senke det.Når bagasjeromsgulvet monteres i
den øvre posisjonen, kan rommet
mellom bagasjeromsgulvet og dekse‐ let til reservehjulsbrønnen brukes
som oppbevaringsrom.
I denne posisjonen oppnås et nesten
helt flatt lastegulv når bakseteryg‐ gene felles frem.
I oppreist stilling tåler det doble baga‐
sjeromsgulvet en maksimal belast‐ ning på 100 kg. Når det ligger nede,
tåler det doble bagasjeromsgulvet
maksimal belastning.
I modeller med dekkreparasjonssett
kan reservehjulsbrønnen brukes som
et ekstra oppbevaringsrom. Dekk‐
reparasjonssett 3 196.
Page 78 of 241

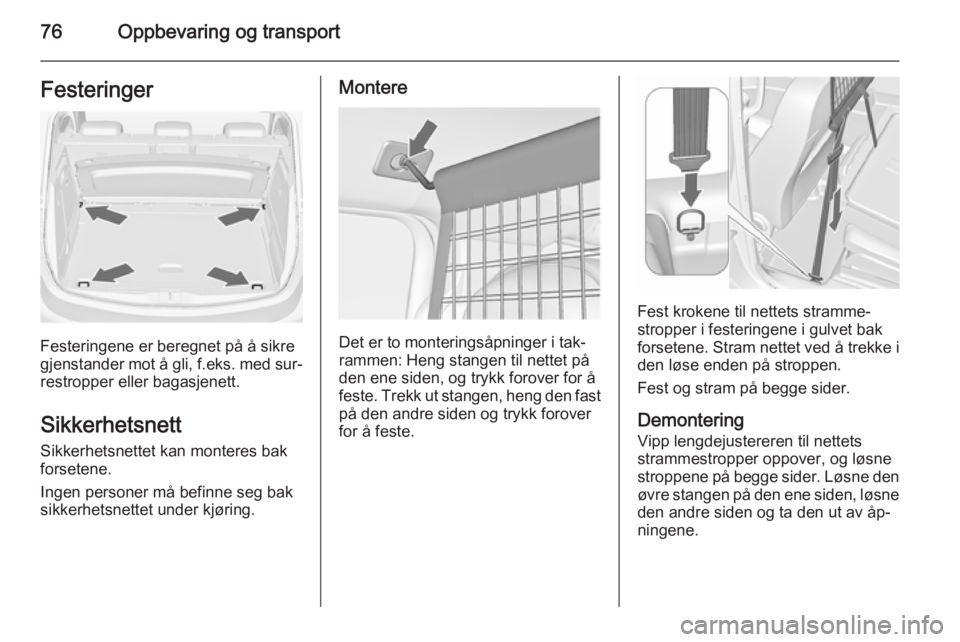

76Oppbevaring og transportFesteringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
forsetene.
Ingen personer må befinne seg bak
sikkerhetsnettet under kjøring.
Montere
Det er to monteringsåpninger i tak‐
rammen: Heng stangen til nettet på
den ene siden, og trykk forover for å
feste. Trekk ut stangen, heng den fast
på den andre siden og trykk forover for å feste.
Fest krokene til nettets stramme‐
stropper i festeringene i gulvet bak
forsetene. Stram nettet ved å trekke i
den løse enden på stroppen.
Fest og stram på begge sider.
Demontering
Vipp lengdejustereren til nettets
strammestropper oppover, og løsne
stroppene på begge sider. Løsne den
øvre stangen på den ene siden, løsne den andre siden og ta den ut av åp‐
ningene.

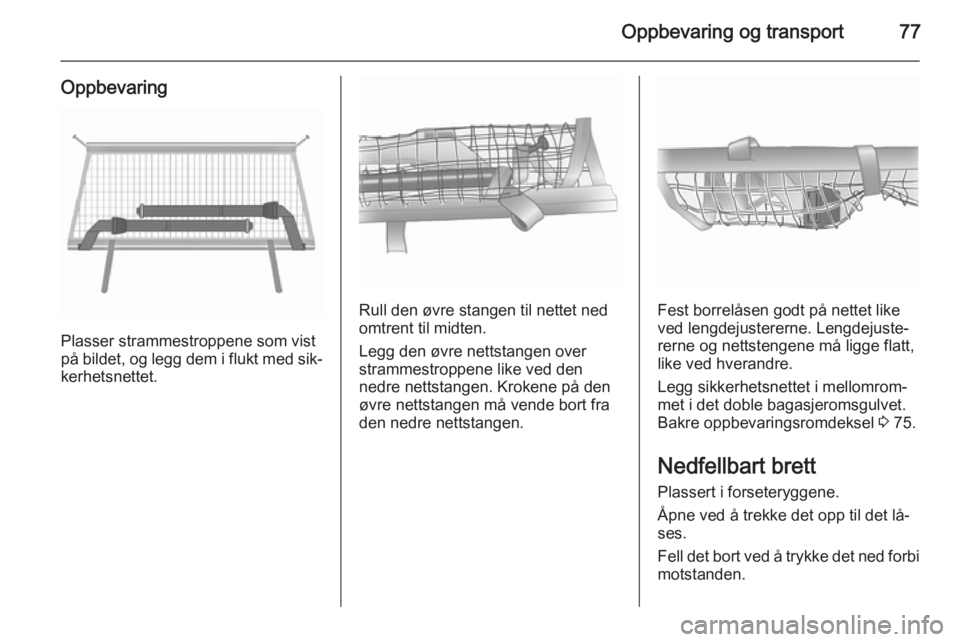

Page 79 of 241
Oppbevaring og transport77
Oppbevaring
Plasser strammestroppene som vist
på bildet, og legg dem i flukt med sik‐
kerhetsnettet.
Rull den øvre stangen til nettet ned
omtrent til midten.
Legg den øvre nettstangen over
strammestroppene like ved den
nedre nettstangen. Krokene på den øvre nettstangen må vende bort fra
den nedre nettstangen.Fest borrelåsen godt på nettet like
ved lengdejustererne. Lengdejuste‐
rerne og nettstengene må ligge flatt,
like ved hverandre.
Legg sikkerhetsnettet i mellomrom‐
met i det doble bagasjeromsgulvet.
Bakre oppbevaringsromdeksel 3 75.
Nedfellbart brett
Plassert i forseteryggene.
Åpne ved å trekke det opp til det lå‐
ses.
Fell det bort ved å trykke det ned forbi motstanden.
Page 80 of 241

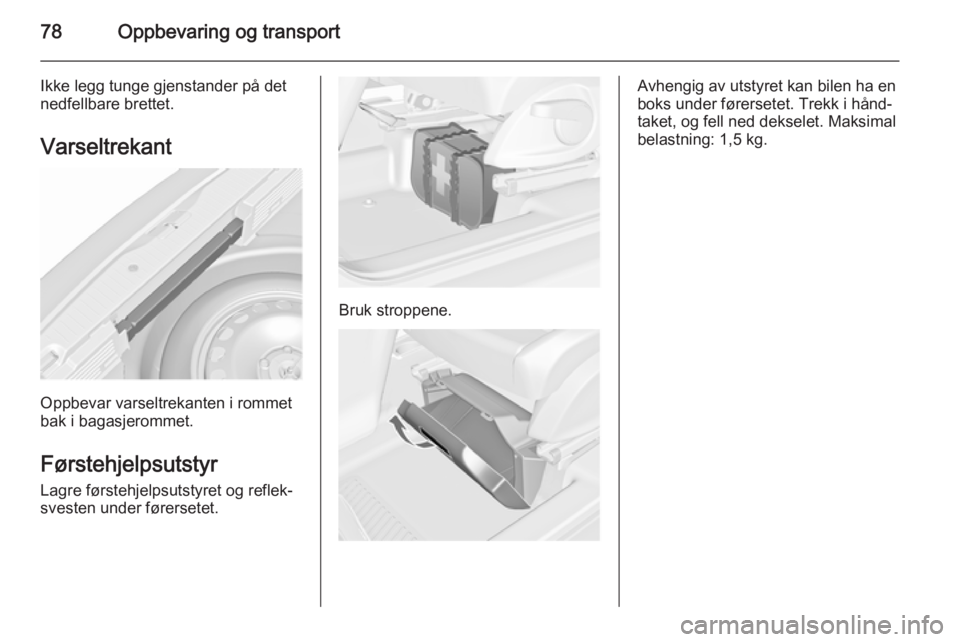

78Oppbevaring og transport
Ikke legg tunge gjenstander på detnedfellbare brettet.
Varseltrekant
Oppbevar varseltrekanten i rommet
bak i bagasjerommet.
Førstehjelpsutstyr
Lagre førstehjelpsutstyret og reflek‐
svesten under førersetet.
Bruk stroppene.
Avhengig av utstyret kan bilen ha en
boks under førersetet. Trekk i hånd‐
taket, og fell ned dekselet. Maksimal
belastning: 1,5 kg.
