Page 61 of 241

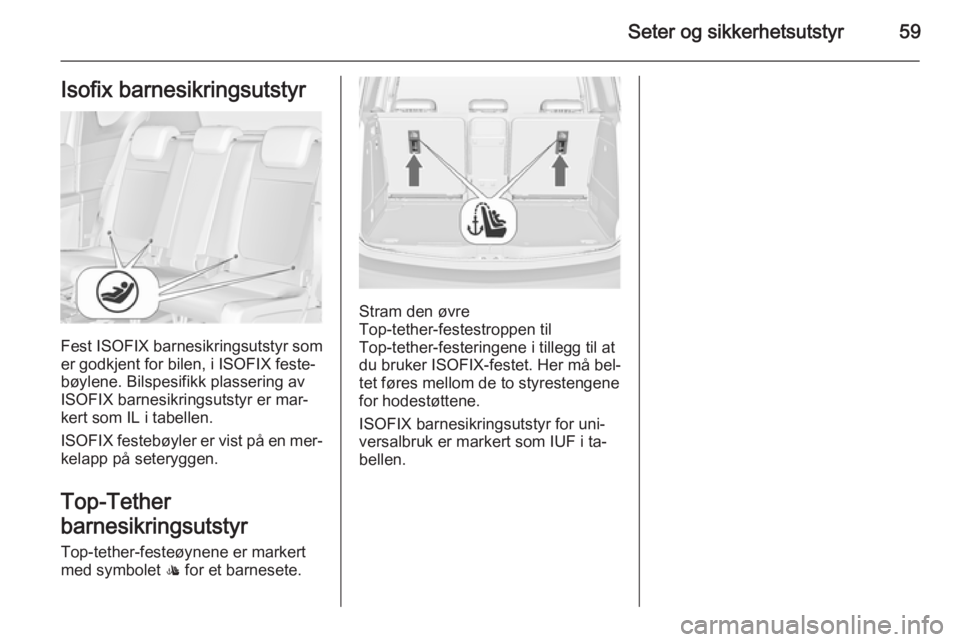

Seter og sikkerhetsutstyr59Isofix barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen.
ISOFIX festebøyler er vist på en mer‐
kelapp på seteryggen.
Top-Tether
barnesikringsutstyr
Top-tether-festeøynene er markert
med symbolet : for et barnesete.
Stram den øvre
Top-tether-festestroppen til
Top-tether-festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐
versalbruk er markert som IUF i ta‐
bellen.
Page 62 of 241

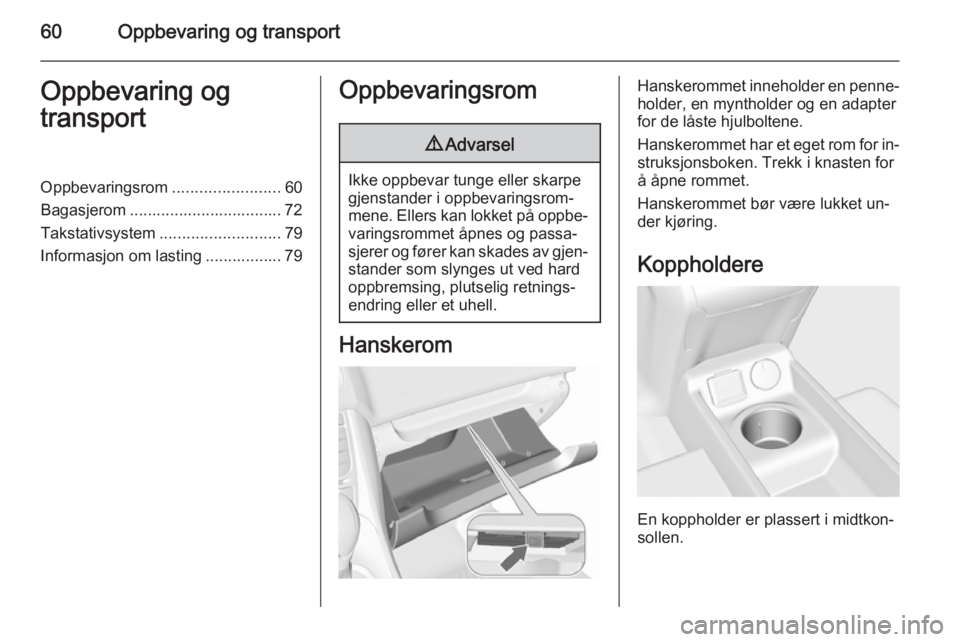

60Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................60
Bagasjerom .................................. 72
Takstativsystem ........................... 79
Informasjon om lasting ................. 79Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Hanskerommet inneholder en penne‐ holder, en myntholder og en adapter
for de låste hjulboltene.
Hanskerommet har et eget rom for in‐ struksjonsboken. Trekk i knasten for
å åpne rommet.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere
En koppholder er plassert i midtkon‐
sollen.
Page 63 of 241
Oppbevaring og transport61

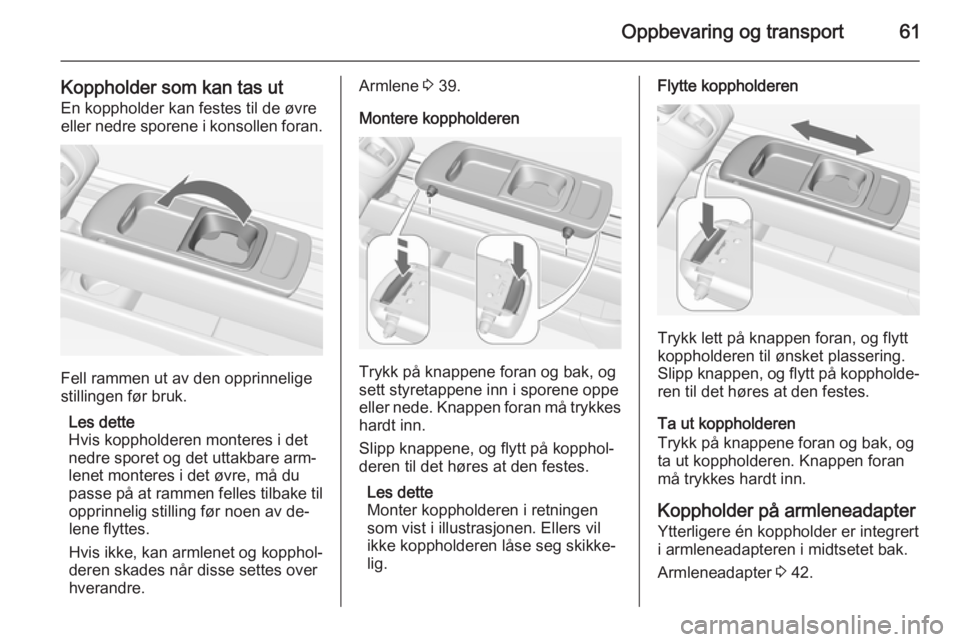

Koppholder som kan tas utEn koppholder kan festes til de øvre
eller nedre sporene i konsollen foran.
Fell rammen ut av den opprinnelige
stillingen før bruk.
Les dette
Hvis koppholderen monteres i det
nedre sporet og det uttakbare arm‐
lenet monteres i det øvre, må du
passe på at rammen felles tilbake til opprinnelig stilling før noen av de‐
lene flyttes.
Hvis ikke, kan armlenet og kopphol‐
deren skades når disse settes over
hverandre.
Armlene 3 39.
Montere koppholderen
Trykk på knappene foran og bak, og
sett styretappene inn i sporene oppe
eller nede. Knappen foran må trykkes hardt inn.
Slipp knappene, og flytt på kopphol‐
deren til det høres at den festes.
Les dette
Monter koppholderen i retningen
som vist i illustrasjonen. Ellers vil
ikke koppholderen låse seg skikke‐
lig.
Flytte koppholderen
Trykk lett på knappen foran, og flytt
koppholderen til ønsket plassering.
Slipp knappen, og flytt på koppholde‐
ren til det høres at den festes.
Ta ut koppholderen
Trykk på knappene foran og bak, og
ta ut koppholderen. Knappen foran
må trykkes hardt inn.
Koppholder på armleneadapter
Ytterligere én koppholder er integrert
i armleneadapteren i midtsetet bak.
Armleneadapter 3 42.
Page 64 of 241

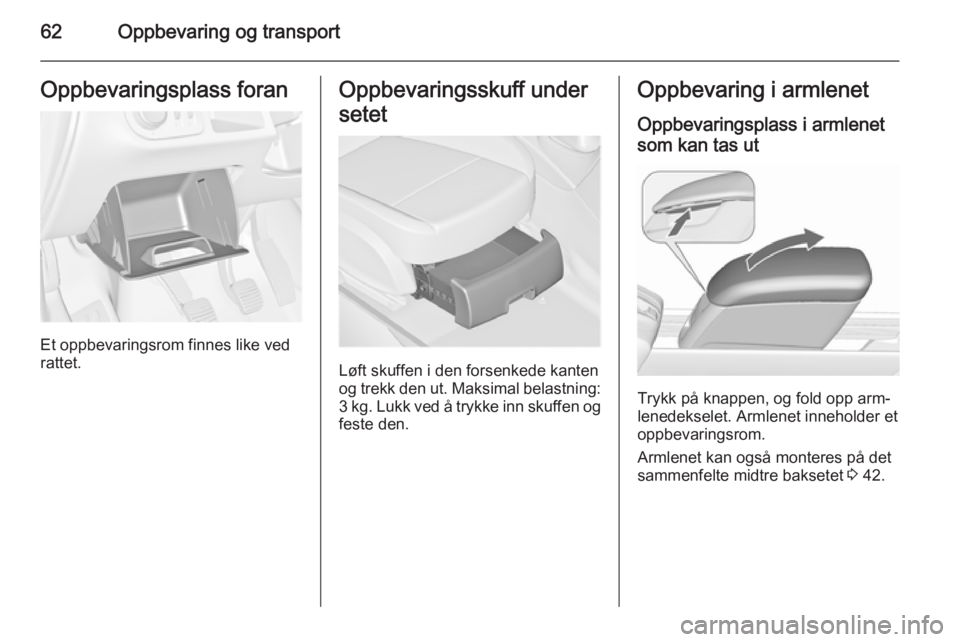

62Oppbevaring og transportOppbevaringsplass foran
Et oppbevaringsrom finnes like ved
rattet.
Oppbevaringsskuff under
setet
Løft skuffen i den forsenkede kanten
og trekk den ut. Maksimal belastning:
3 kg. Lukk ved å trykke inn skuffen og feste den.
Oppbevaring i armlenet
Oppbevaringsplass i armlenet
som kan tas ut
Trykk på knappen, og fold opp arm‐
lenedekselet. Armlenet inneholder et oppbevaringsrom.
Armlenet kan også monteres på det
sammenfelte midtre baksetet 3 42.
Page 65 of 241

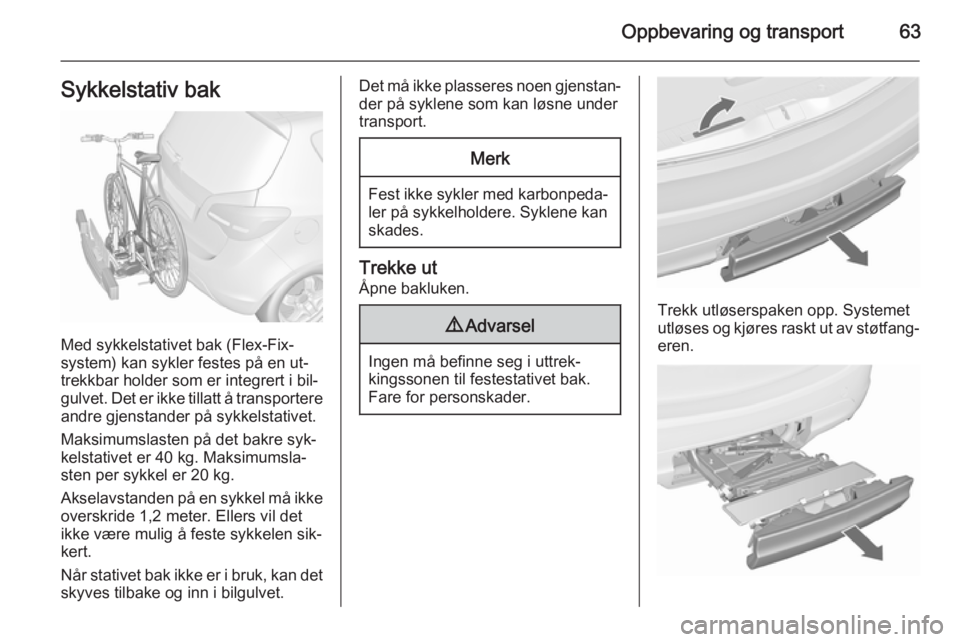

Oppbevaring og transport63Sykkelstativ bak
Med sykkelstativet bak (Flex-Fix-
system) kan sykler festes på en ut‐
trekkbar holder som er integrert i bil‐
gulvet. Det er ikke tillatt å transportere andre gjenstander på sykkelstativet.
Maksimumslasten på det bakre syk‐
kelstativet er 40 kg. Maksimumsla‐
sten per sykkel er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,2 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet bak ikke er i bruk, kan det
skyves tilbake og inn i bilgulvet.
Det må ikke plasseres noen gjenstan‐
der på syklene som kan løsne under
transport.Merk
Fest ikke sykler med karbonpeda‐ ler på sykkelholdere. Syklene kan
skades.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Systemet
utløses og kjøres raskt ut av støtfang‐ eren.
Page 66 of 241
64Oppbevaring og transport

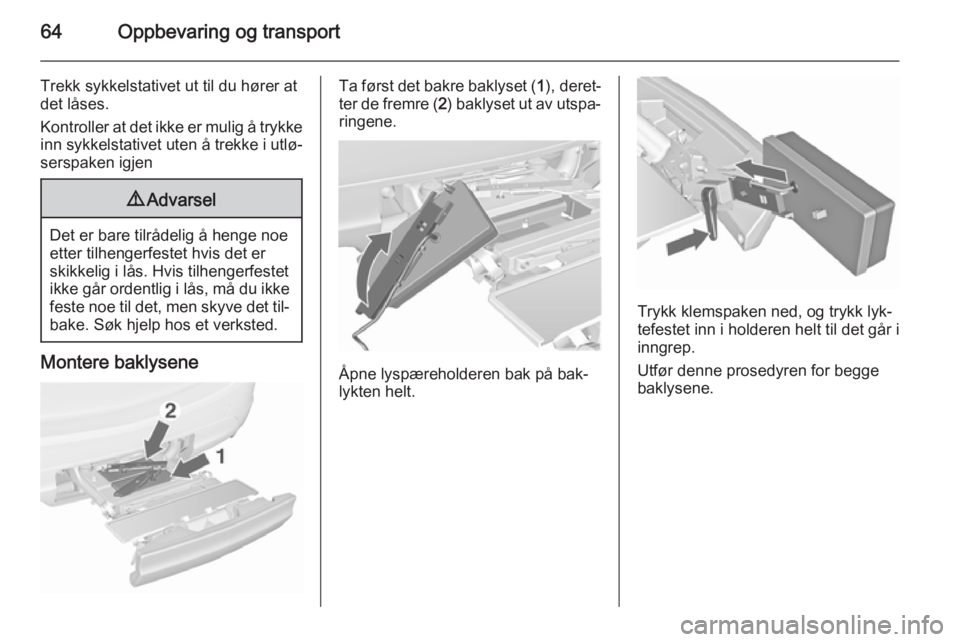

Trekk sykkelstativet ut til du hører at
det låses.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Montere baklysene
Ta først det bakre baklyset ( 1), deret‐
ter de fremre ( 2) baklyset ut av utspa‐
ringene.
Åpne lyspæreholderen bak på bak‐
lykten helt.
Trykk klemspaken ned, og trykk lyk‐ tefestet inn i holderen helt til det går i
inngrep.
Utfør denne prosedyren for begge
baklysene.
Page 67 of 241
Oppbevaring og transport65

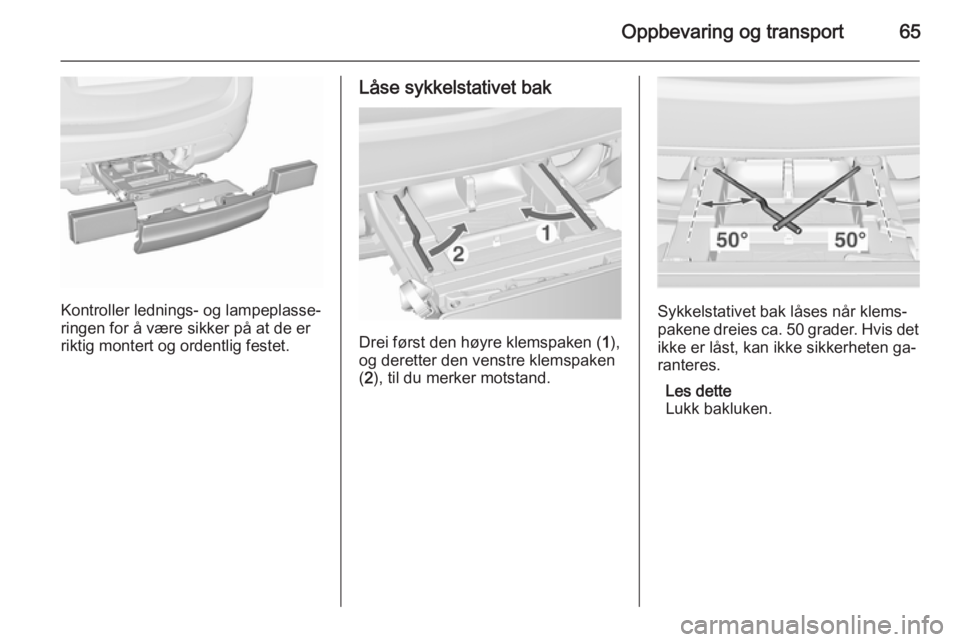

Kontroller lednings- og lampeplasse‐
ringen for å være sikker på at de er
riktig montert og ordentlig festet.
Låse sykkelstativet bak
Drei først den høyre klemspaken ( 1),
og deretter den venstre klemspaken
( 2 ), til du merker motstand.
Sykkelstativet bak låses når klems‐
pakene dreies ca. 50 grader. Hvis det ikke er låst, kan ikke sikkerheten ga‐
ranteres.
Les dette
Lukk bakluken.
Page 68 of 241
66Oppbevaring og transport

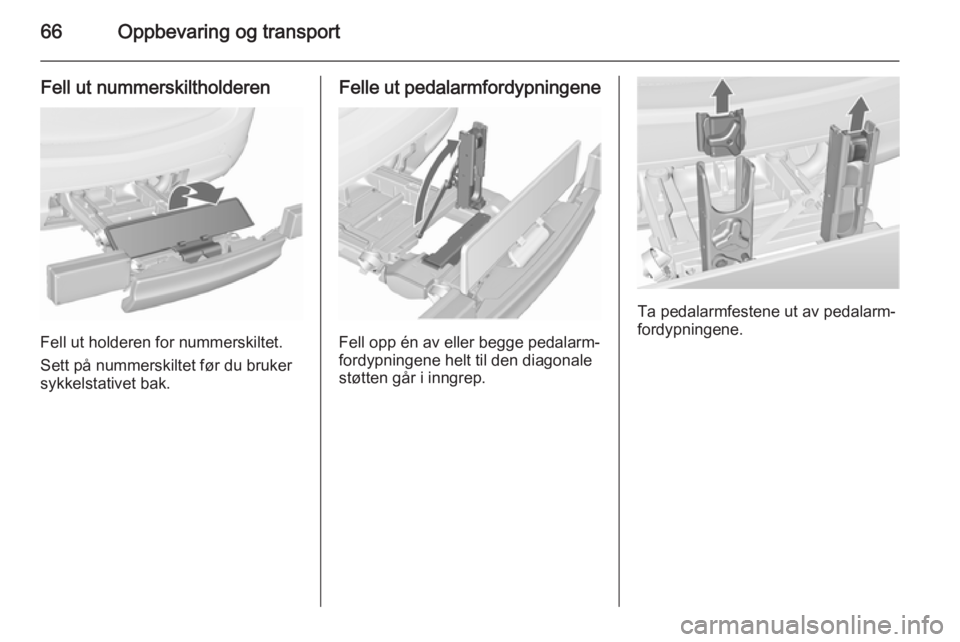

Fell ut nummerskiltholderen
Fell ut holderen for nummerskiltet.
Sett på nummerskiltet før du bruker sykkelstativet bak.
Felle ut pedalarmfordypningene
Fell opp én av eller begge pedalarm‐
fordypningene helt til den diagonale
støtten går i inngrep.
Ta pedalarmfestene ut av pedalarm‐
fordypningene.
Page 69 of 241
Oppbevaring og transport67

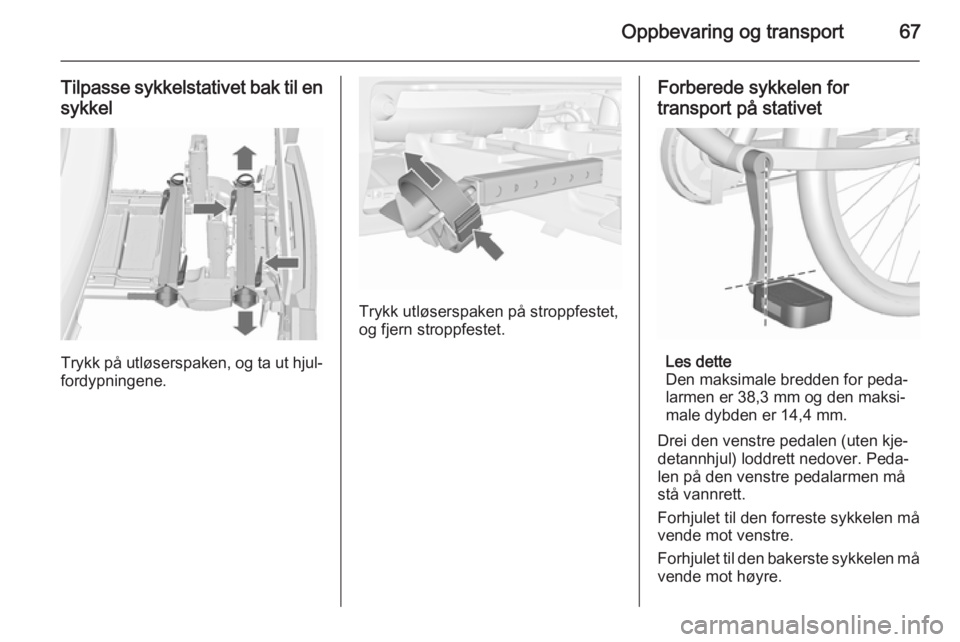

Tilpasse sykkelstativet bak til ensykkel
Trykk på utløserspaken, og ta ut hjul‐fordypningene.
Trykk utløserspaken på stroppfestet,
og fjern stroppfestet.
Forberede sykkelen for
transport på stativet
Les dette
Den maksimale bredden for peda‐
larmen er 38,3 mm og den maksi‐
male dybden er 14,4 mm.
Drei den venstre pedalen (uten kje‐
detannhjul) loddrett nedover. Peda‐
len på den venstre pedalarmen må
stå vannrett.
Forhjulet til den forreste sykkelen må
vende mot venstre.
Forhjulet til den bakerste sykkelen må vende mot høyre.
Page 70 of 241
68Oppbevaring og transport

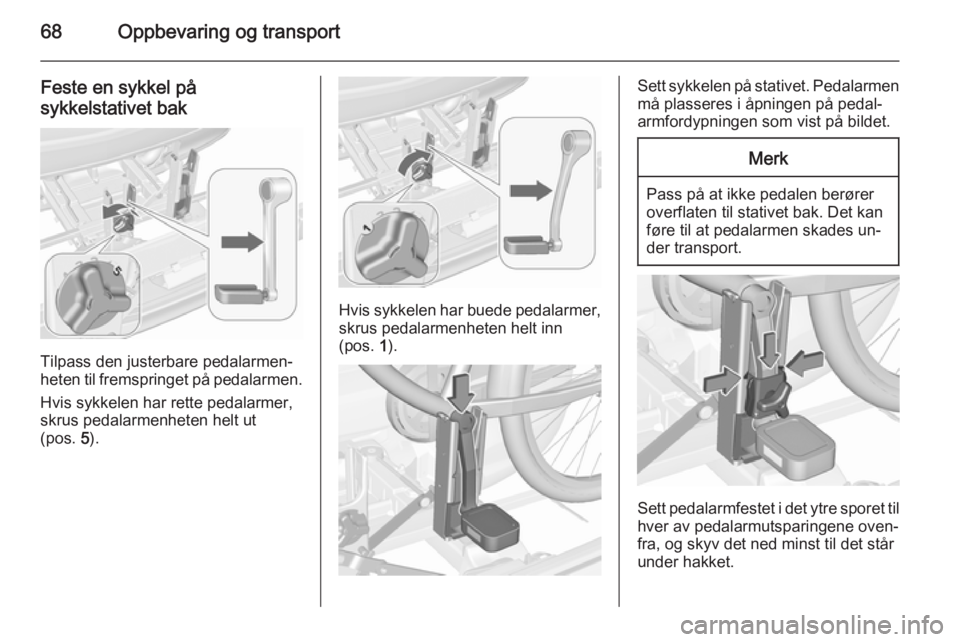

Feste en sykkel på
sykkelstativet bak
Tilpass den justerbare pedalarmen‐
heten til fremspringet på pedalarmen.
Hvis sykkelen har rette pedalarmer,
skrus pedalarmenheten helt ut
(pos. 5).
Hvis sykkelen har buede pedalarmer,
skrus pedalarmenheten helt inn
(pos. 1).
Sett sykkelen på stativet. Pedalarmen
må plasseres i åpningen på pedal‐
armfordypningen som vist på bildet.Merk
Pass på at ikke pedalen berører
overflaten til stativet bak. Det kan føre til at pedalarmen skades un‐
der transport.
Sett pedalarmfestet i det ytre sporet til
hver av pedalarmutsparingene oven‐
fra, og skyv det ned minst til det står
under hakket.
