OPEL MERIVA 2015.5 Manuel d'utilisation (in French)

Soins du véhicule179Soins du véhiculeInformations générales..............179
Contrôles du véhicule ................180
Remplacement des ampoules ...188
Circuit électrique ........................199
Outillage du véhicule .................205
Jantes et pneus ......................... 206
Démarrage par câbles auxiliai‐
res .............................................. 225
Remorquage .............................. 227
Soins extérieurs et intérieurs .....229Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même si un
agrément officiel ou autre devait exister, et nous ne pouvons pas nonplus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver et lustrer le véhicule.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Faire le plein de carburant.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.

180Soins du véhicule

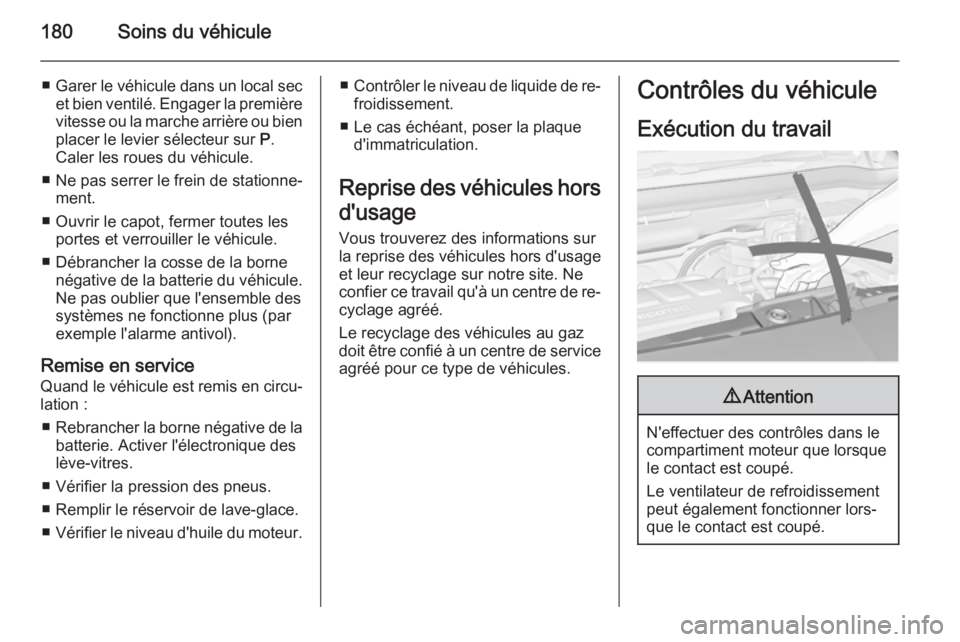

■Garer le véhicule dans un local sec
et bien ventilé. Engager la première
vitesse ou la marche arrière ou bien placer le levier sélecteur sur P.
Caler les roues du véhicule.
■ Ne pas serrer le frein de stationne‐ ment.
■ Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule.
■ Débrancher la cosse de la borne négative de la batterie du véhicule.
Ne pas oublier que l'ensemble des systèmes ne fonctionne plus (parexemple l'alarme antivol).
Remise en service Quand le véhicule est remis en circu‐
lation :
■ Rebrancher la borne négative de la
batterie. Activer l'électronique des
lève-vitres.
■ Vérifier la pression des pneus.
■ Remplir le réservoir de lave-glace.
■ Vérifier le niveau d'huile du moteur.■Contrôler le niveau de liquide de re‐
froidissement.
■ Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors
d'usage Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de re‐
cyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

Soins du véhicule1819Danger

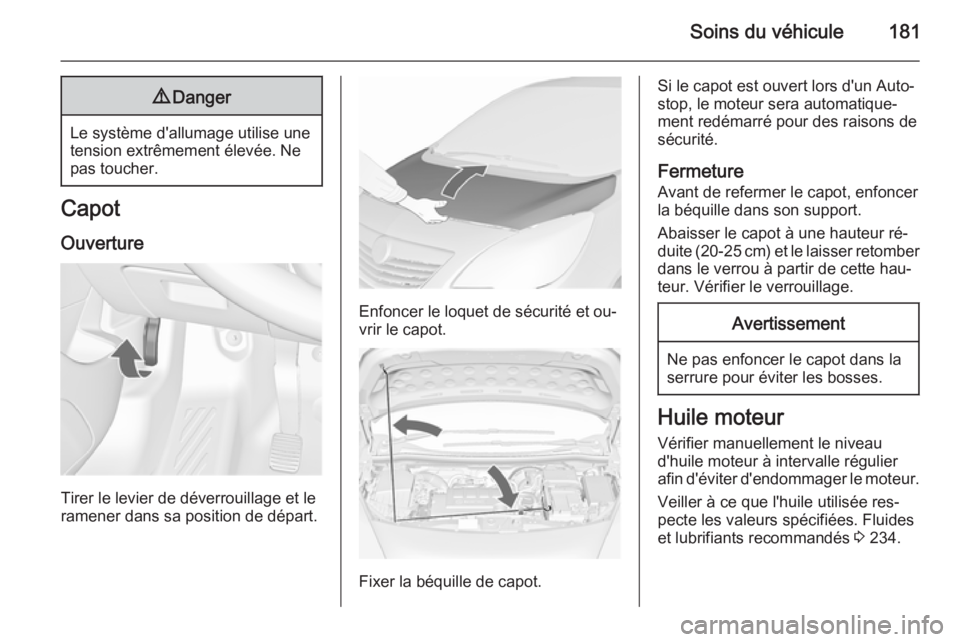

Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Enfoncer le loquet de sécurité et ou‐
vrir le capot.
Fixer la béquille de capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot à une hauteur ré‐
duite (20-25 cm) et le laisser retomber dans le verrou à partir de cette hau‐
teur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier
afin d'éviter d'endommager le moteur.
Veiller à ce que l'huile utilisée res‐
pecte les valeurs spécifiées. Fluides
et lubrifiants recommandés 3 234.

182Soins du véhicule

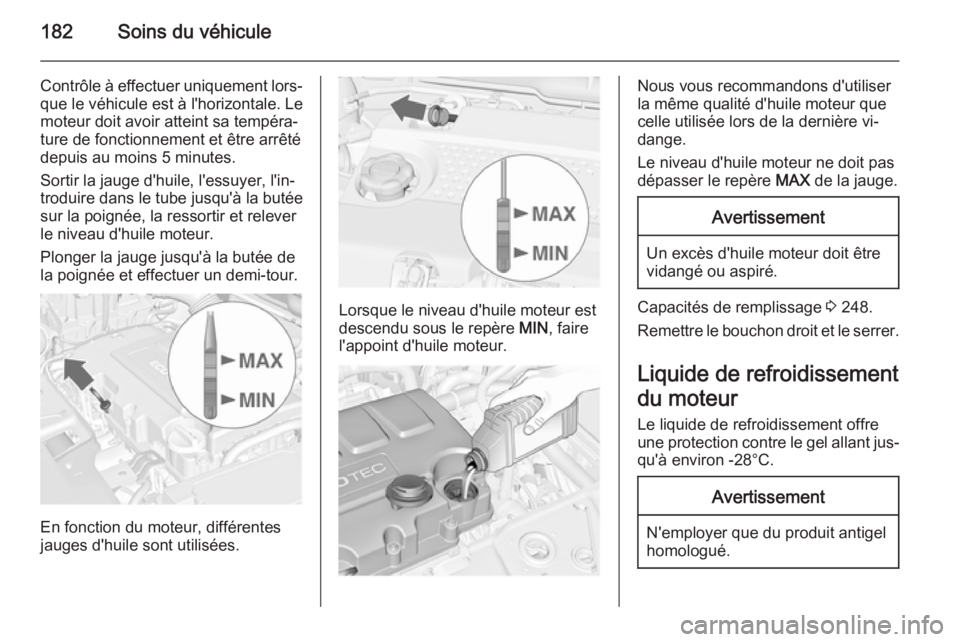

Contrôle à effectuer uniquement lors‐que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière vi‐
dange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 248.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement
du moteur Le liquide de refroidissement offre
une protection contre le gel allant jus‐
qu'à environ -28°C.
Avertissement
N'employer que du produit antigel
homologué.

Soins du véhicule183

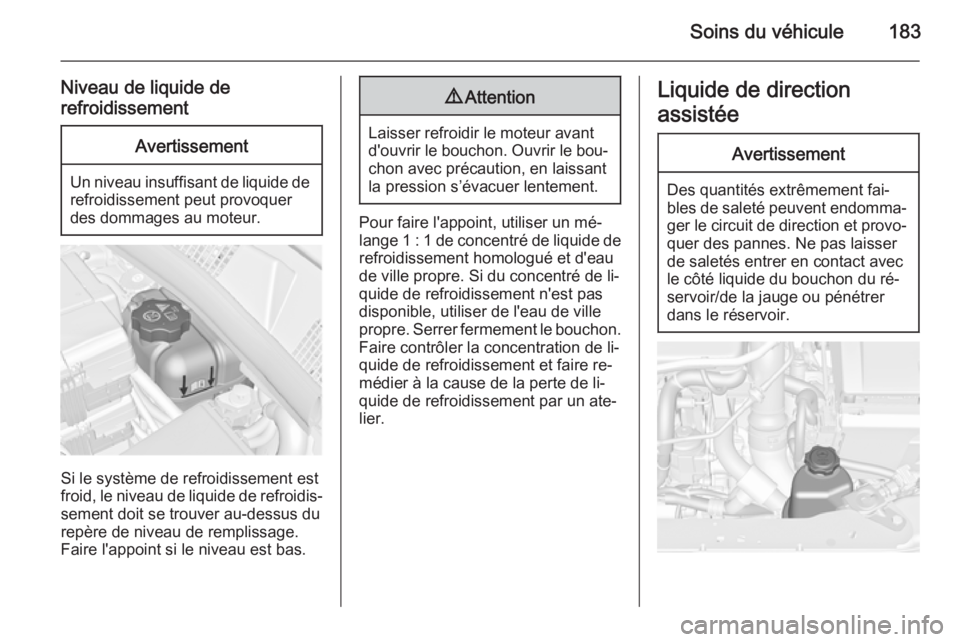

Niveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Pour faire l'appoint, utiliser un mé‐
lange 1 : 1 de concentré de liquide de
refroidissement homologué et d'eau
de ville propre. Si du concentré de li‐
quide de refroidissement n'est pas
disponible, utiliser de l'eau de ville
propre. Serrer fermement le bouchon. Faire contrôler la concentration de li‐
quide de refroidissement et faire re‐
médier à la cause de la perte de li‐
quide de refroidissement par un ate‐
lier.
Liquide de direction
assistéeAvertissement
Des quantités extrêmement fai‐
bles de saleté peuvent endomma‐ ger le circuit de direction et provo‐ quer des pannes. Ne pas laisser
de saletés entrer en contact avec
le côté liquide du bouchon du ré‐
servoir/de la jauge ou pénétrer
dans le réservoir.

184Soins du véhicule

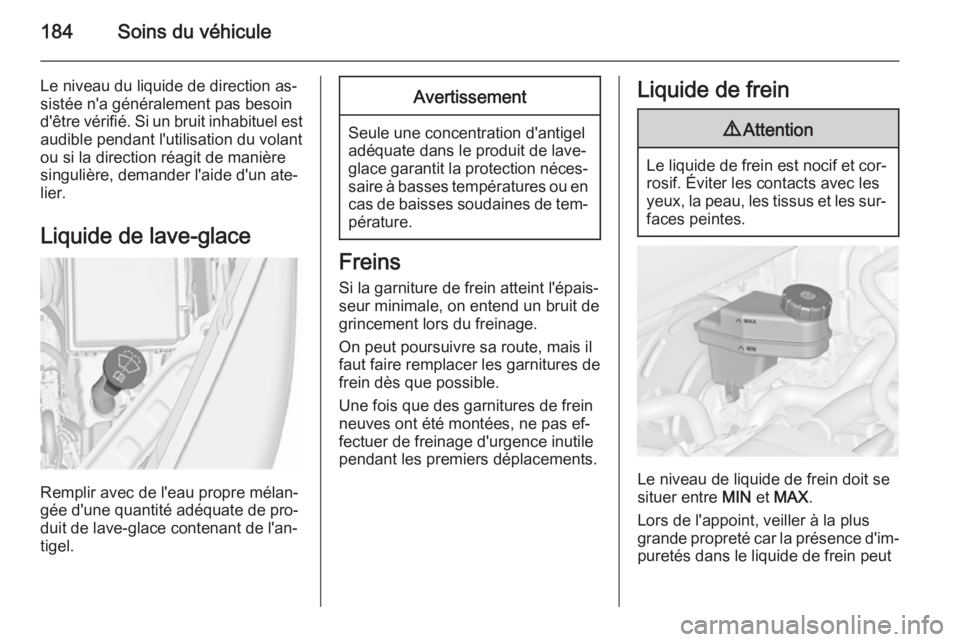

Le niveau du liquide de direction as‐
sistée n'a généralement pas besoin
d'être vérifié. Si un bruit inhabituel est audible pendant l'utilisation du volant
ou si la direction réagit de manière
singulière, demander l'aide d'un ate‐
lier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée d'une quantité adéquate de pro‐
duit de lave-glace contenant de l'an‐
tigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐
pérature.
Freins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.
Le niveau de liquide de frein doit se
situer entre MIN et MAX .
Lors de l'appoint, veiller à la plus
grande propreté car la présence d'im‐
puretés dans le liquide de frein peut

Soins du véhicule185
entraîner des défaillances du dispo‐
sitif de freinage. Faire corriger la cause de la fuite de liquide de frein
par un atelier.
N'utiliser que du liquide de frein à hau‐ tes performances homologué pour le
véhicule.
Liquide de frein/ d'embrayage 3 234.
Batterie du véhicule Les véhicules n'étant pas équipés
d'un système Stop/Start seront dotés
d'une batterie au plomb. Les véhicu‐
les étant équipés d'un système d'ar‐ rêt-démarrage seront dotés d'unebatterie AGM , cette batterie n'est pas
une batterie au plomb.
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter l'utilisa‐
tion de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres
de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie. Débran‐
cher la cosse de la borne négative de
la batterie du véhicule.
Ne brancher et débrancher la batterie que quand le contact est coupé.
Protection contre le déchargement de
la batterie du véhicule 3 132.
Remplacement de la batterie du véhicule
Remarque
Toute dérogation aux instructions données dans ce paragraphe peut
entraîner la désactivation tempo‐
raire du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐ verte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus d'elles.
Sur les véhicules dotés d'un système
stop/start (arrêt-démarrage), s'assu‐
rer que la batterie AGM (Absorptive Glass Mat) est toujours remplacée
par une batterie AGM.

186Soins du véhicule
Une batterie AGM se reconnaît à l'éti‐
quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie de
véhicule d'origine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
de véhicule Opel d'origine peut ré‐
duire les performances du système
Stop/Start.
9 Attention
Lors du montage d'une batterie
dont la longueur n'est pas celle d'origine, il est essentiel de vérifier le montage correct de l'élément
tampon.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 147.
Charge de la batterie du
véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie du véhicule peut être endom‐
magée.
Démarrage par câbles auxiliaires
3 225.

Soins du véhicule187
Étiquette d'avertissement
Signification des symboles :■ Pas d'étincelle ou de flamme nue, interdit de fumer.
■ Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
■ Conserver la batterie du véhicule hors de portée des enfants.
■ La batterie du véhicule contient de l'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.
■ Consulter le manuel d'utilisation pour de plus amples informations.
■ Du gaz explosif peut être présent aux alentours de la batterie du
véhicule.
Purge du système
d'alimentation en gazole
(diesel) Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec un atelier.Remplacement des balais
d'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace, en‐
foncer le bouton pour libérer le balai
d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
clique.
Abaisser le bras d'essuie-glace avec
précaution.

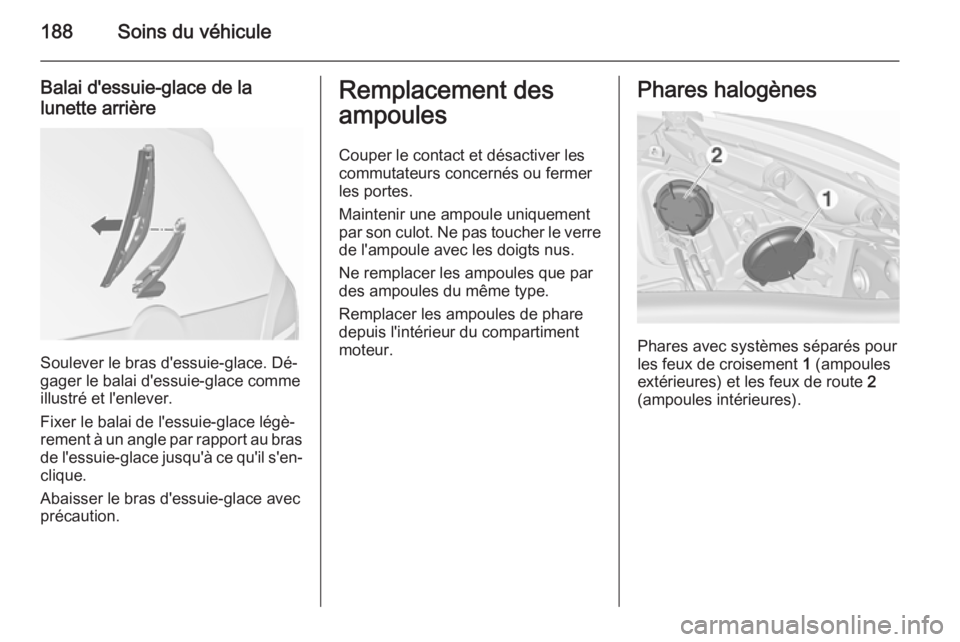

188Soins du véhicule
Balai d'essuie-glace de lalunette arrière
Soulever le bras d'essuie-glace. Dé‐
gager le balai d'essuie-glace comme
illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
clique.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.Phares halogènes
Phares avec systèmes séparés pour
les feux de croisement 1 (ampoules
extérieures) et les feux de route 2
(ampoules intérieures).
