OPEL MERIVA 2015.5 Ohjekirja (in Finnish)
Manufacturer: OPEL, Model Year: 2015.5, Model line: MERIVA, Model: OPEL MERIVA 2015.5Pages: 245, PDF Size: 7.85 MB
Page 191 of 245
Auton hoito189

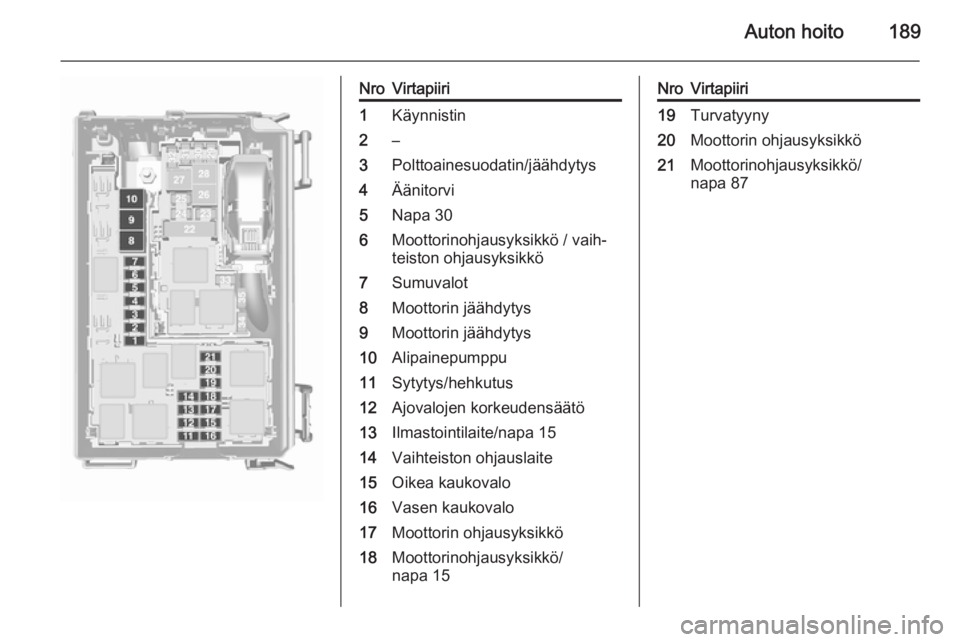

NroVirtapiiri1Käynnistin2–3Polttoainesuodatin/jäähdytys4Äänitorvi5Napa 306Moottorinohjausyksikkö / vaih‐
teiston ohjausyksikkö7Sumuvalot8Moottorin jäähdytys9Moottorin jäähdytys10Alipainepumppu11Sytytys/hehkutus12Ajovalojen korkeudensäätö13Ilmastointilaite/napa 1514Vaihteiston ohjauslaite15Oikea kaukovalo16Vasen kaukovalo17Moottorin ohjausyksikkö18Moottorinohjausyksikkö/
napa 15NroVirtapiiri19Turvatyyny20Moottorin ohjausyksikkö21Moottorinohjausyksikkö/
napa 87

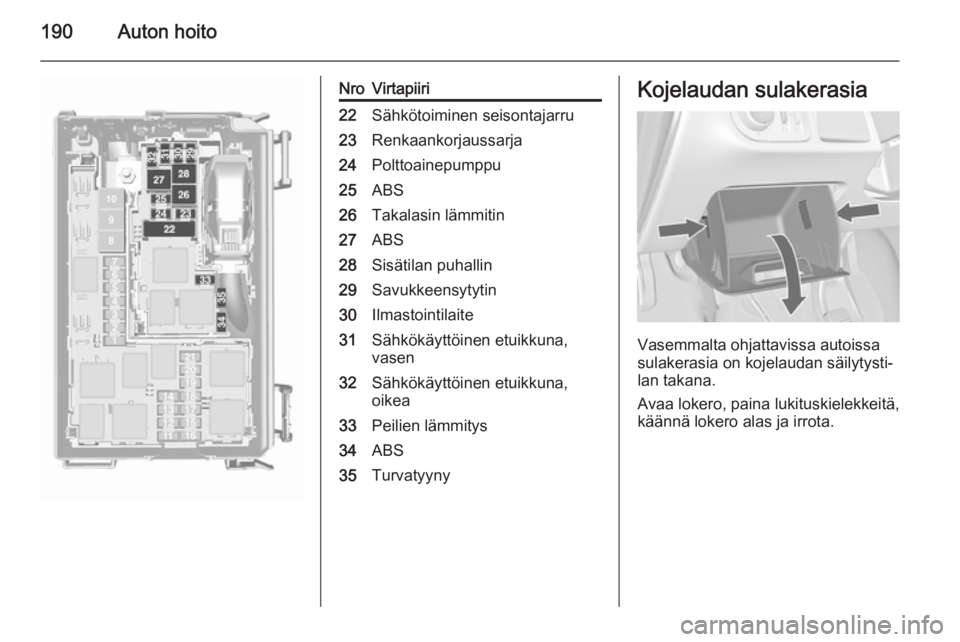

Page 192 of 245
190Auton hoito
NroVirtapiiri22Sähkötoiminen seisontajarru23Renkaankorjaussarja24Polttoainepumppu25ABS26Takalasin lämmitin27ABS28Sisätilan puhallin29Savukkeensytytin30Ilmastointilaite31Sähkökäyttöinen etuikkuna,
vasen32Sähkökäyttöinen etuikkuna,
oikea33Peilien lämmitys34ABS35TurvatyynyKojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, paina lukituskielekkeitä,
käännä lokero alas ja irrota.
Page 193 of 245
Auton hoito191

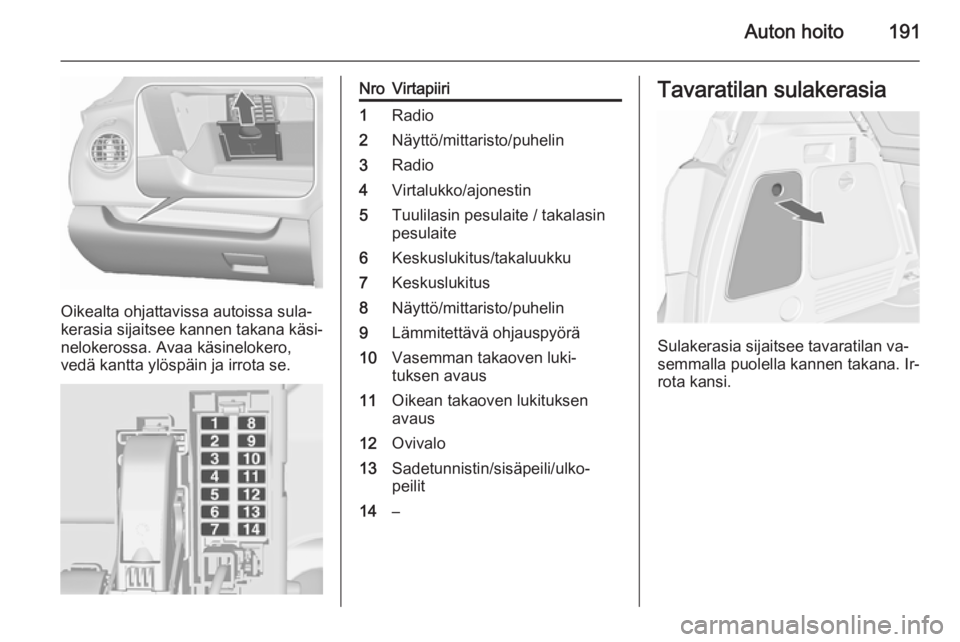

Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero,
vedä kantta ylöspäin ja irrota se.
NroVirtapiiri1Radio2Näyttö/mittaristo/puhelin3Radio4Virtalukko/ajonestin5Tuulilasin pesulaite / takalasin
pesulaite6Keskuslukitus/takaluukku7Keskuslukitus8Näyttö/mittaristo/puhelin9Lämmitettävä ohjauspyörä10Vasemman takaoven luki‐
tuksen avaus11Oikean takaoven lukituksen
avaus12Ovivalo13Sadetunnistin/sisäpeili/ulko‐
peilit14–Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.
Page 194 of 245
192Auton hoito
Vapauta neljä kiinnityspidikettä ja ir‐
rota kansi.
NroVirtapiiri1Kääntyvät ajovalot2–3–4–5–6Sähkötoiminen oikea takaik‐
kuna7Kääntyvät ajovalot8Perävaunumoduuli/perä‐
vaunun pistoke9Vasemman istuimen ristiselän
tuki10Sähkötoiminen vasen takaik‐
kuna11Pysäköintitutka12Sähkötoiminen aurinkoverho13–14Lämmitetyt etuistuimet15Perävaunumoduuli
Page 195 of 245
Auton hoito193

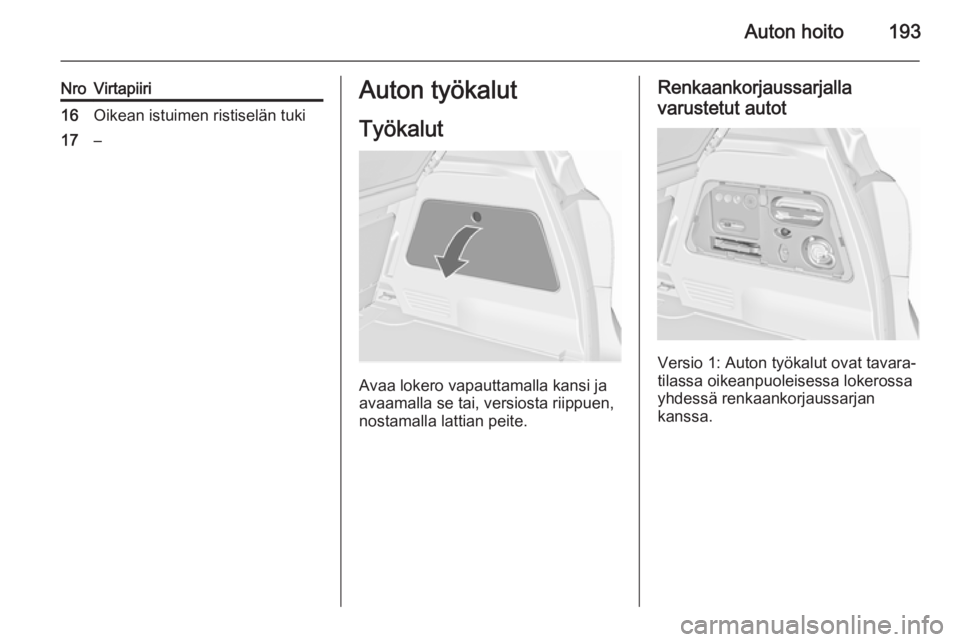

NroVirtapiiri16Oikean istuimen ristiselän tuki17–Auton työkalutTyökalut
Avaa lokero vapauttamalla kansi ja
avaamalla se tai, versiosta riippuen,
nostamalla lattian peite.
Renkaankorjaussarjalla
varustetut autot
Versio 1: Auton työkalut ovat tavara‐
tilassa oikeanpuoleisessa lokerossa
yhdessä renkaankorjaussarjan
kanssa.
Page 196 of 245
194Auton hoito

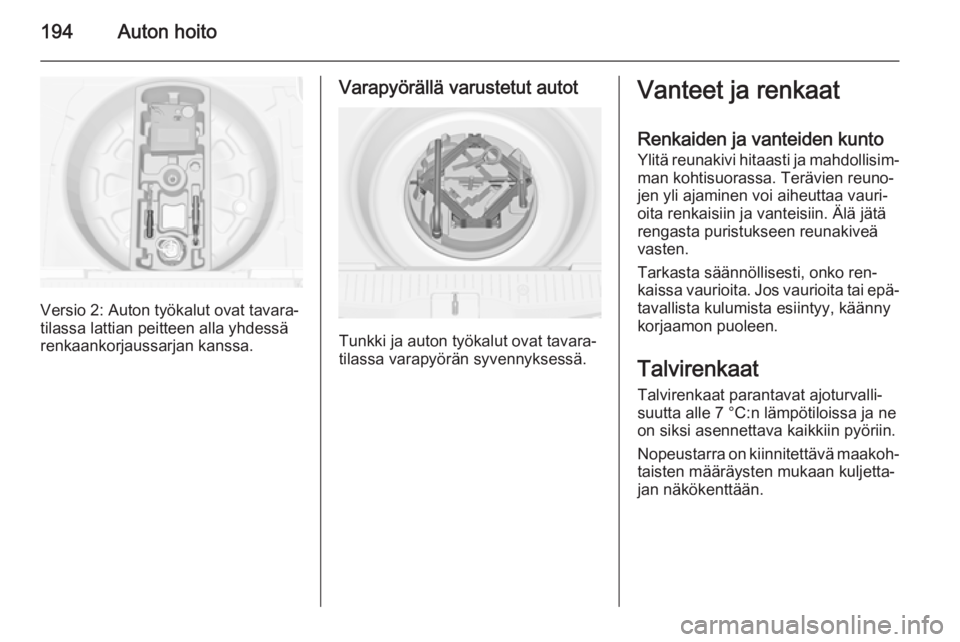

Versio 2: Auton työkalut ovat tavara‐
tilassa lattian peitteen alla yhdessä
renkaankorjaussarjan kanssa.
Varapyörällä varustetut autot
Tunkki ja auton työkalut ovat tavara‐
tilassa varapyörän syvennyksessä.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Page 197 of 245

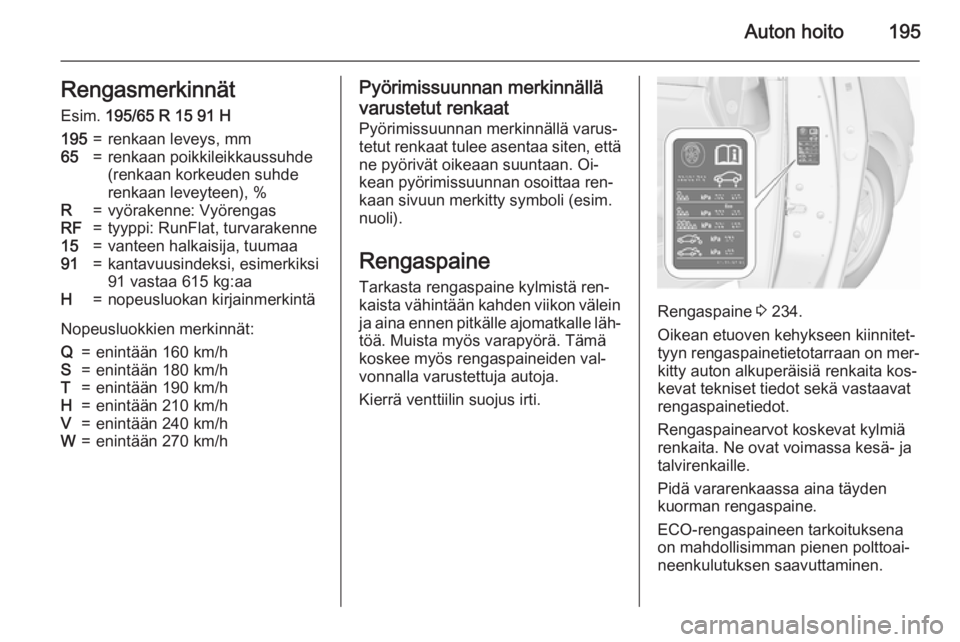

Auton hoito195RengasmerkinnätEsim. 195/65 R 15 91 H195=renkaan leveys, mm65=renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R=vyörakenne: VyörengasRF=tyyppi: RunFlat, turvarakenne15=vanteen halkaisija, tuumaa91=kantavuusindeksi, esimerkiksi
91 vastaa 615 kg:aaH=nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/hPyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐ tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan. Oi‐
kean pyörimissuunnan osoittaa ren‐
kaan sivuun merkitty symboli (esim.
nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä ren‐kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 234.
Oikean etuoven kehykseen kiinnitet‐
tyyn rengaspainetietotarraan on mer‐
kitty auton alkuperäisiä renkaita kos‐
kevat tekniset tiedot sekä vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Page 198 of 245
196Auton hoito

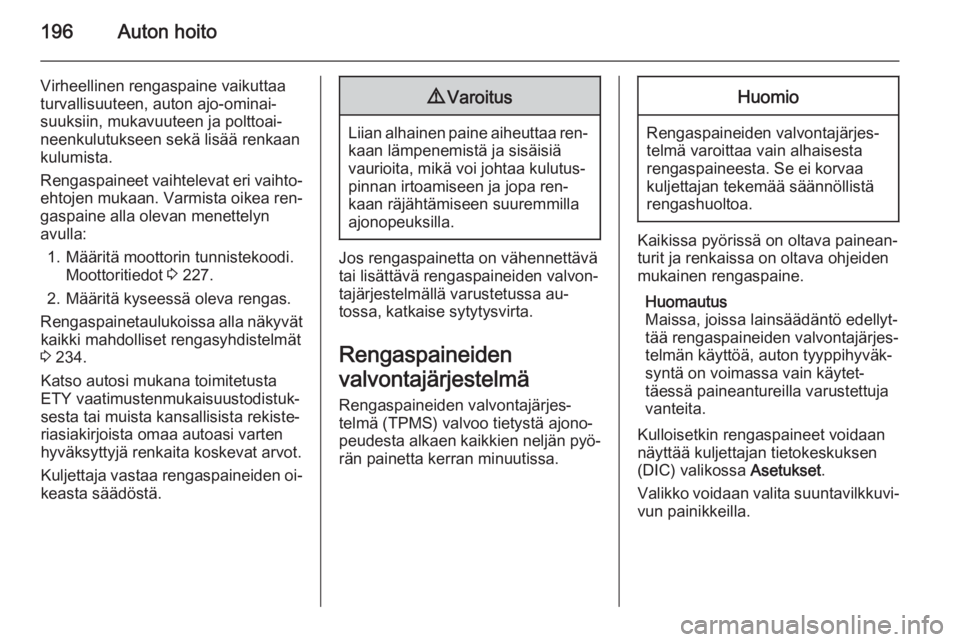

Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 227.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät kaikki mahdolliset rengasyhdistelmät
3 234.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta.
Rengaspaineiden
valvontajärjestelmä Rengaspaineiden valvontajärjes‐
telmä (TPMS) valvoo tietystä ajono‐
peudesta alkaen kaikkien neljän pyö‐ rän painetta kerran minuutissa.
Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Kulloisetkin rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen
(DIC) valikossa Asetukset.
Valikko voidaan valita suuntavilkkuvi‐ vun painikkeilla.
Page 199 of 245
Auton hoito197

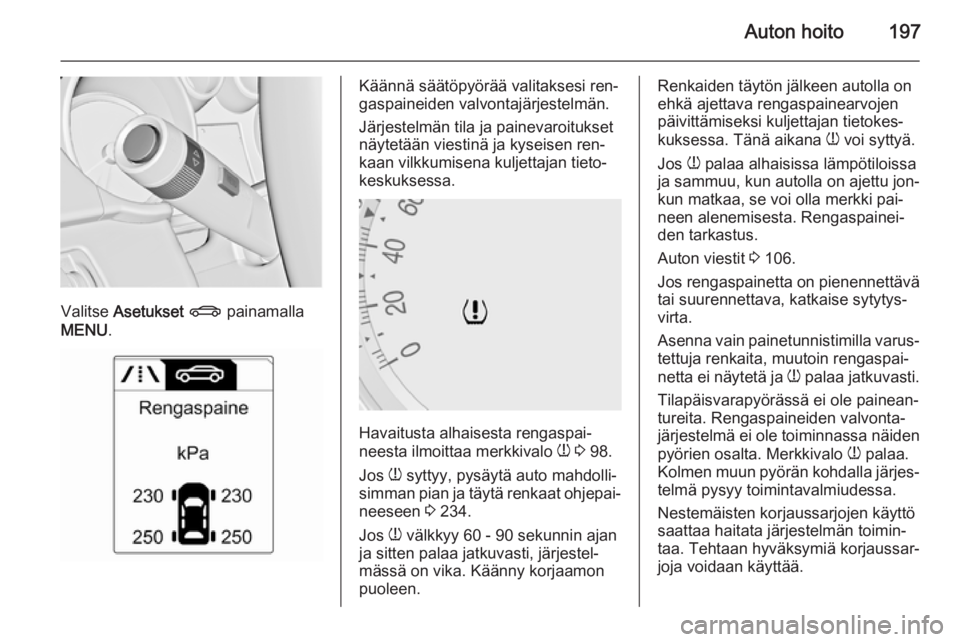

Valitse Asetukset X painamalla
MENU .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 98.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 234.
Jos w välkkyy 60 - 90 sekunnin ajan
ja sitten palaa jatkuvasti, järjestel‐
mässä on vika. Käänny korjaamon
puoleen.
Renkaiden täytön jälkeen autolla on
ehkä ajettava rengaspainearvojen
päivittämiseksi kuljettajan tietokes‐
kuksessa. Tänä aikana w voi syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki pai‐ neen alenemisesta. Rengaspainei‐
den tarkastus.
Auton viestit 3 106.
Jos rengaspainetta on pienennettävä tai suurennettava, katkaise sytytys‐
virta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näiden
pyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Page 200 of 245
198Auton hoito

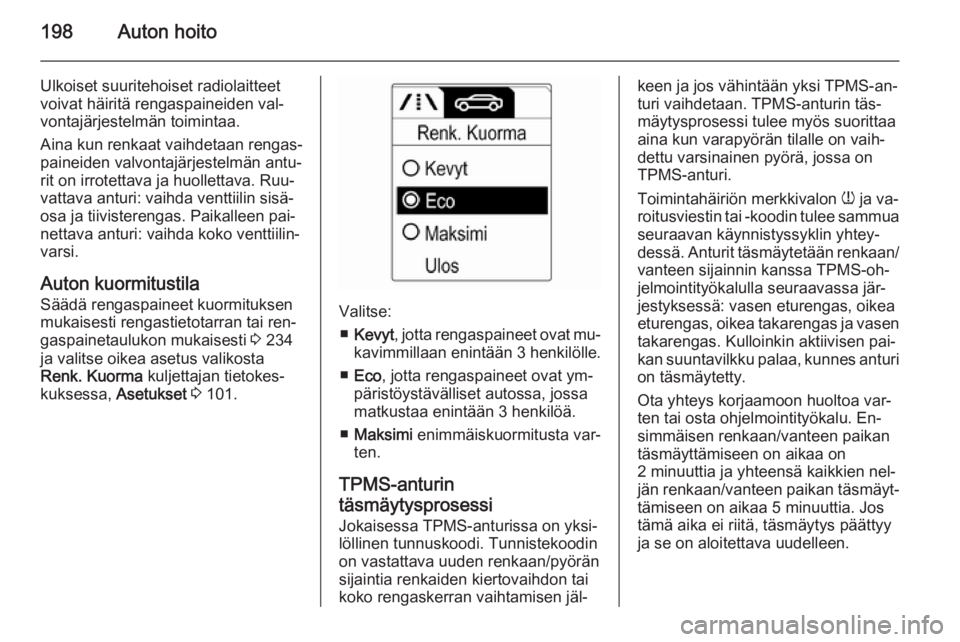

Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐
vontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐
vattava anturi: vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi: vaihda koko venttiilin‐
varsi.
Auton kuormitustila Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 234
ja valitse oikea asetus valikosta
Renk. Kuorma kuljettajan tietokes‐
kuksessa, Asetukset 3 101.
Valitse:
■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle.
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä.
■ Maksimi enimmäiskuormitusta var‐
ten.
TPMS-anturin
täsmäytysprosessi Jokaisessa TPMS-anturissa on yksi‐
löllinen tunnuskoodi. Tunnistekoodin
on vastattava uuden renkaan/pyörän
sijaintia renkaiden kiertovaihdon tai
koko rengaskerran vaihtamisen jäl‐
keen ja jos vähintään yksi TPMS-an‐
turi vaihdetaan. TPMS-anturin täs‐
mäytysprosessi tulee myös suorittaa
aina kun varapyörän tilalle on vaih‐
dettu varsinainen pyörä, jossa on
TPMS-anturi.
Toimintahäiriön merkkivalon w ja va‐
roitusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa TPMS-oh‐
jelmointityökalulla seuraavassa jär‐
jestyksessä: vasen eturengas, oikea
eturengas, oikea takarengas ja vasen
takarengas. Kulloinkin aktiivisen pai‐
kan suuntavilkku palaa, kunnes anturi
on täsmäytetty.
Ota yhteys korjaamoon huoltoa var‐
ten tai osta ohjelmointityökalu. En‐
simmäisen renkaan/vanteen paikan
täsmäyttämiseen on aikaa on
2 minuuttia ja yhteensä kaikkien nel‐
jän renkaan/vanteen paikan täsmäyt‐
tämiseen on aikaa 5 minuuttia. Jos
tämä aika ei riitä, täsmäytys päättyy
ja se on aloitettava uudelleen.
