Page 201 of 245

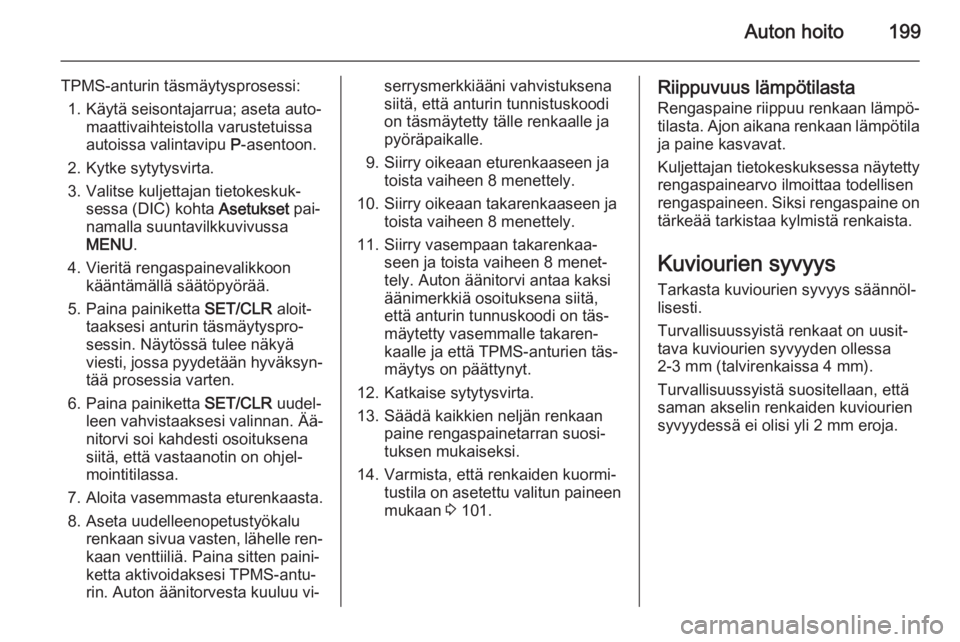

Auton hoito199
TPMS-anturin täsmäytysprosessi:1. Käytä seisontajarrua; aseta auto‐ maattivaihteistolla varustetuissa
autoissa valintavipu P-asentoon.
2. Kytke sytytysvirta.
3. Valitse kuljettajan tietokeskuk‐ sessa (DIC) kohta Asetukset pai‐
namalla suuntavilkkuvivussa
MENU .
4. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
5. Paina painiketta SET/CLR aloit‐
taaksesi anturin täsmäytyspro‐
sessin. Näytössä tulee näkyä
viesti, jossa pyydetään hyväksyn‐
tää prosessia varten.
6. Paina painiketta SET/CLR uudel‐
leen vahvistaaksesi valinnan. Ää‐
nitorvi soi kahdesti osoituksena
siitä, että vastaanotin on ohjel‐
mointitilassa.
7. Aloita vasemmasta eturenkaasta.
8. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle ren‐
kaan venttiiliä. Paina sitten paini‐
ketta aktivoidaksesi TPMS-antu‐
rin. Auton äänitorvesta kuuluu vi‐serrysmerkkiääni vahvistuksena
siitä, että anturin tunnistuskoodi
on täsmäytetty tälle renkaalle ja
pyöräpaikalle.
9. Siirry oikeaan eturenkaaseen ja toista vaiheen 8 menettely.
10. Siirry oikeaan takarenkaaseen ja toista vaiheen 8 menettely.
11. Siirry vasempaan takarenkaa‐ seen ja toista vaiheen 8 menet‐
tely. Auton äänitorvi antaa kaksi
äänimerkkiä osoituksena siitä,
että anturin tunnuskoodi on täs‐
mäytetty vasemmalle takaren‐
kaalle ja että TPMS-anturien täs‐
mäytys on päättynyt.
12. Katkaise sytytysvirta.
13. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
14. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineenmukaan 3 101.Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Siksi rengaspaine on
tärkeää tarkistaa kylmistä renkaista.
Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐
tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Page 202 of 245
200Auton hoito

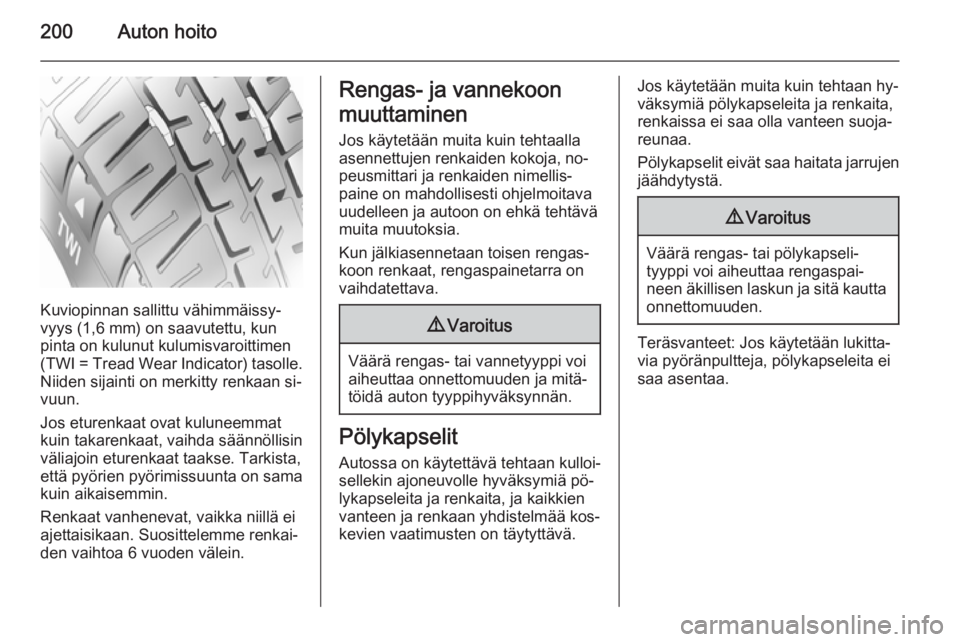

Kuviopinnan sallittu vähimmäissy‐
vyys (1,6 mm) on saavutettu, kun
pinta on kulunut kulumisvaroittimen
(TWI = Tread Wear Indicator) tasolle.
Niiden sijainti on merkitty renkaan si‐
vuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda säännöllisin
väliajoin eturenkaat taakse. Tarkista,
että pyörien pyörimissuunta on sama
kuin aikaisemmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoon
muuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐ peusmittari ja renkaiden nimellis‐paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐
lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteet: Jos käytetään lukitta‐
via pyöränpultteja, pölykapseleita ei
saa asentaa.
Page 203 of 245

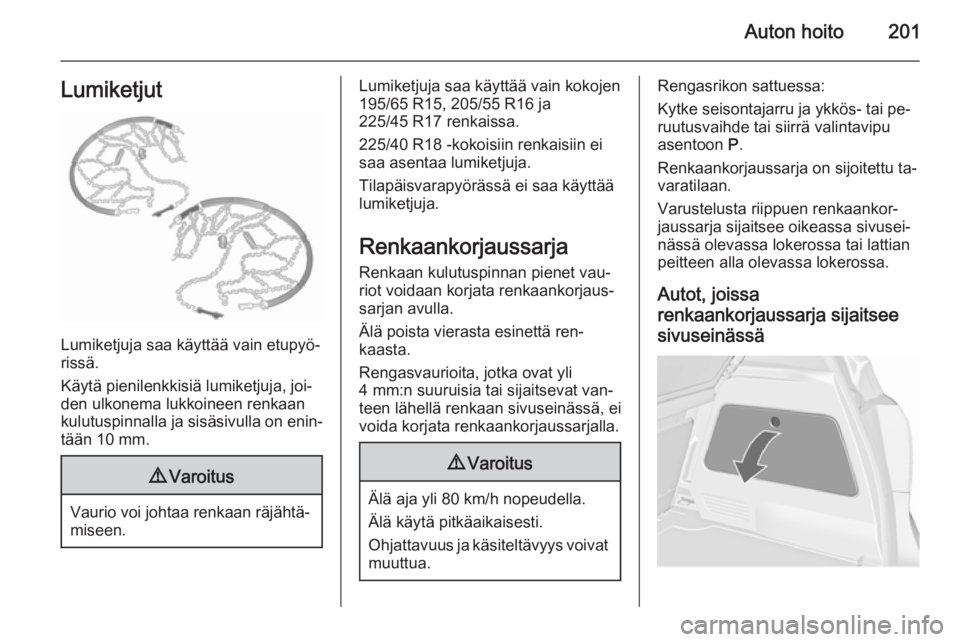

Auton hoito201Lumiketjut
Lumiketjuja saa käyttää vain etupyö‐
rissä.
Käytä pienilenkkisiä lumiketjuja, joi‐
den ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enin‐ tään 10 mm.
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Lumiketjuja saa käyttää vain kokojen195/65 R15, 205/55 R16 ja
225/45 R17 renkaissa.
225/40 R18 -kokoisiin renkaisiin ei
saa asentaa lumiketjuja.
Tilapäisvarapyörässä ei saa käyttää
lumiketjuja.
Renkaankorjaussarja Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat van‐ teen lähellä renkaan sivuseinässä, ei
voida korjata renkaankorjaussarjalla.9 Varoitus
Älä aja yli 80 km/h nopeudella.
Älä käytä pitkäaikaisesti.
Ohjattavuus ja käsiteltävyys voivat muuttua.
Rengasrikon sattuessa:
Kytke seisontajarru ja ykkös- tai pe‐
ruutusvaihde tai siirrä valintavipu
asentoon P.
Renkaankorjaussarja on sijoitettu ta‐
varatilaan.
Varustelusta riippuen renkaankor‐
jaussarja sijaitsee oikeassa sivusei‐
nässä olevassa lokerossa tai lattian peitteen alla olevassa lokerossa.
Autot, joissa
renkaankorjaussarja sijaitsee
sivuseinässä
Page 204 of 245

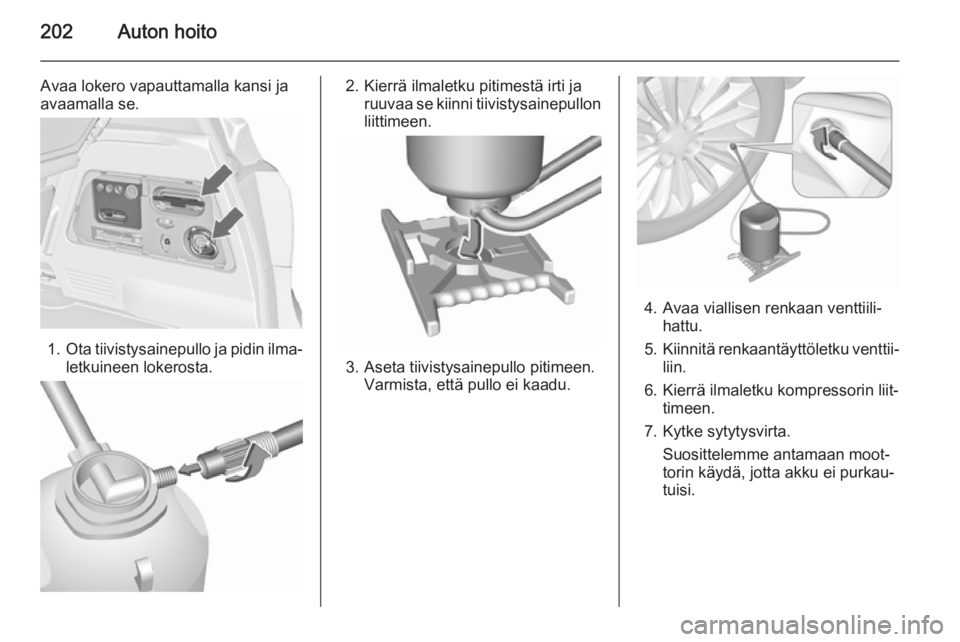

202Auton hoito
Avaa lokero vapauttamalla kansi jaavaamalla se.
1. Ota tiivistysainepullo ja pidin ilma‐
letkuineen lokerosta.
2. Kierrä ilmaletku pitimestä irti ja ruuvaa se kiinni tiivistysainepullonliittimeen.
3. Aseta tiivistysainepullo pitimeen. Varmista, että pullo ei kaadu.
4. Avaa viallisen renkaan venttiili‐hattu.
5. Kiinnitä renkaantäyttöletku venttii‐
liin.
6. Kierrä ilmaletku kompressorin liit‐ timeen.
7. Kytke sytytysvirta. Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.
Page 205 of 245

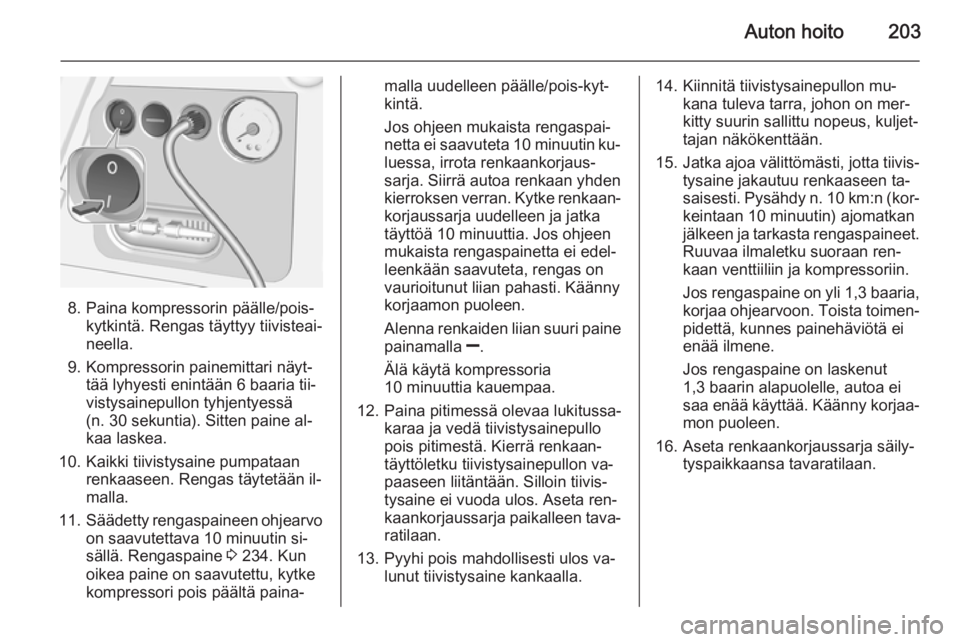

Auton hoito203
8. Paina kompressorin päälle/pois-kytkintä. Rengas täyttyy tiivisteai‐
neella.
9. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria tii‐
vistysainepullon tyhjentyessä
(n. 30 sekuntia). Sitten paine al‐
kaa laskea.
10. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.
11. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 234. Kun
oikea paine on saavutettu, kytke
kompressori pois päältä paina‐
malla uudelleen päälle/pois-kyt‐
kintä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran. Kytke renkaan‐ korjaussarja uudelleen ja jatka
täyttöä 10 minuuttia. Jos ohjeen
mukaista rengaspainetta ei edel‐
leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Alenna renkaiden liian suuri paine
painamalla ].
Älä käytä kompressoria
10 minuuttia kauempaa.
12. Paina pitimessä olevaa lukitussa‐ karaa ja vedä tiivistysainepullo
pois pitimestä. Kierrä renkaan‐
täyttöletku tiivistysainepullon va‐
paaseen liitäntään. Silloin tiivis‐
tysaine ei vuoda ulos. Aseta ren‐ kaankorjaussarja paikalleen tava‐
ratilaan.
13. Pyyhi pois mahdollisesti ulos va‐ lunut tiivistysaine kankaalla.14. Kiinnitä tiivistysainepullon mu‐kana tuleva tarra, johon on mer‐
kitty suurin sallittu nopeus, kuljet‐
tajan näkökenttään.
15. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen ta‐
saisesti. Pysähdy n. 10 km:n (kor‐
keintaan 10 minuutin) ajomatkan
jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan ren‐
kaan venttiiliin ja kompressoriin.
Jos rengaspaine on yli 1,3 baaria ,
korjaa ohjearvoon. Toista toimen‐ pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut
1,3 baarin alapuolelle, autoa ei
saa enää käyttää. Käänny korjaa‐ mon puoleen.
16. Aseta renkaankorjaussarja säily‐ tyspaikkaansa tavaratilaan.
Page 206 of 245

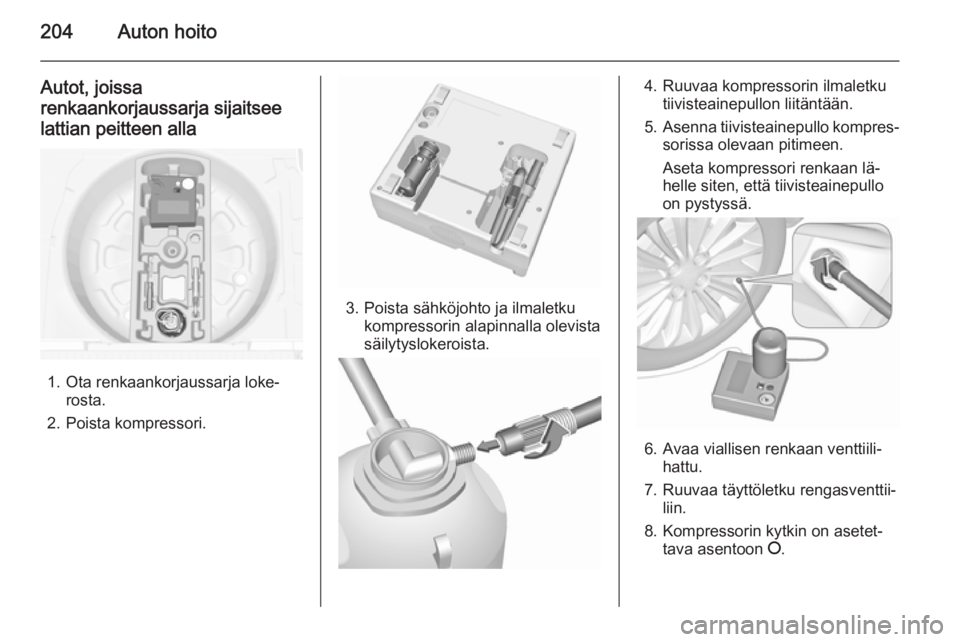

204Auton hoito
Autot, joissa
renkaankorjaussarja sijaitsee
lattian peitteen alla
1. Ota renkaankorjaussarja loke‐ rosta.
2. Poista kompressori.
3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5. Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan lä‐
helle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
Page 207 of 245

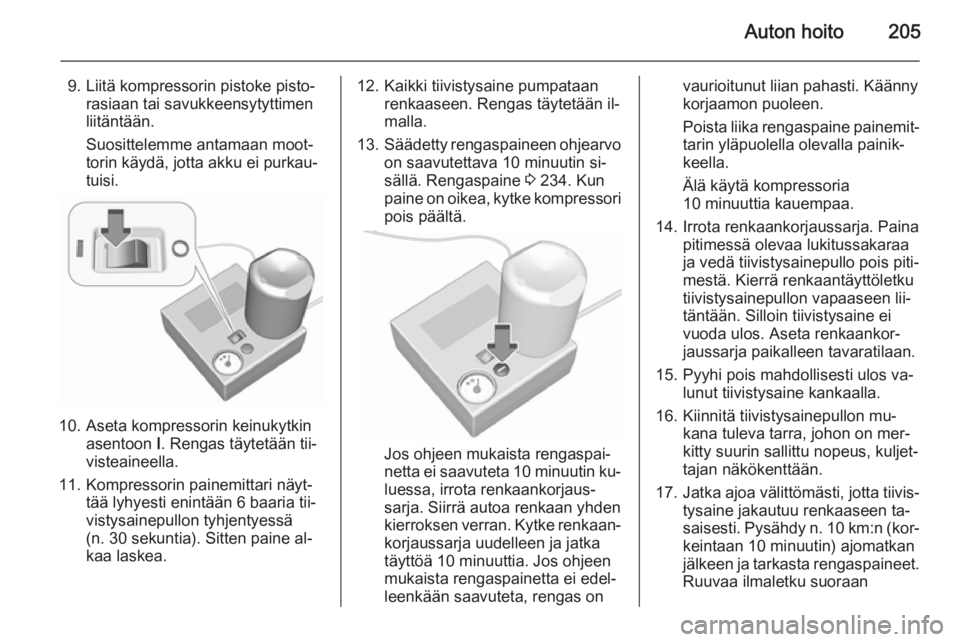

Auton hoito205
9. Liitä kompressorin pistoke pisto‐rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.
10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tii‐
visteaineella.
11. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria tii‐
vistysainepullon tyhjentyessä
(n. 30 sekuntia). Sitten paine al‐
kaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.
13. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 234. Kun
paine on oikea, kytke kompressori pois päältä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran. Kytke renkaan‐
korjaussarja uudelleen ja jatka
täyttöä 10 minuuttia. Jos ohjeen
mukaista rengaspainetta ei edel‐ leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Poista liika rengaspaine painemit‐ tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria
10 minuuttia kauempaa.
14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Kierrä renkaantäyttöletku
tiivistysainepullon vapaaseen lii‐
täntään. Silloin tiivistysaine ei
vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
15. Pyyhi pois mahdollisesti ulos va‐ lunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mu‐ kana tuleva tarra, johon on mer‐
kitty suurin sallittu nopeus, kuljet‐
tajan näkökenttään.
17. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen ta‐
saisesti. Pysähdy n. 10 km:n (kor‐ keintaan 10 minuutin) ajomatkan
jälkeen ja tarkasta rengaspaineet. Ruuvaa ilmaletku suoraan
Page 208 of 245

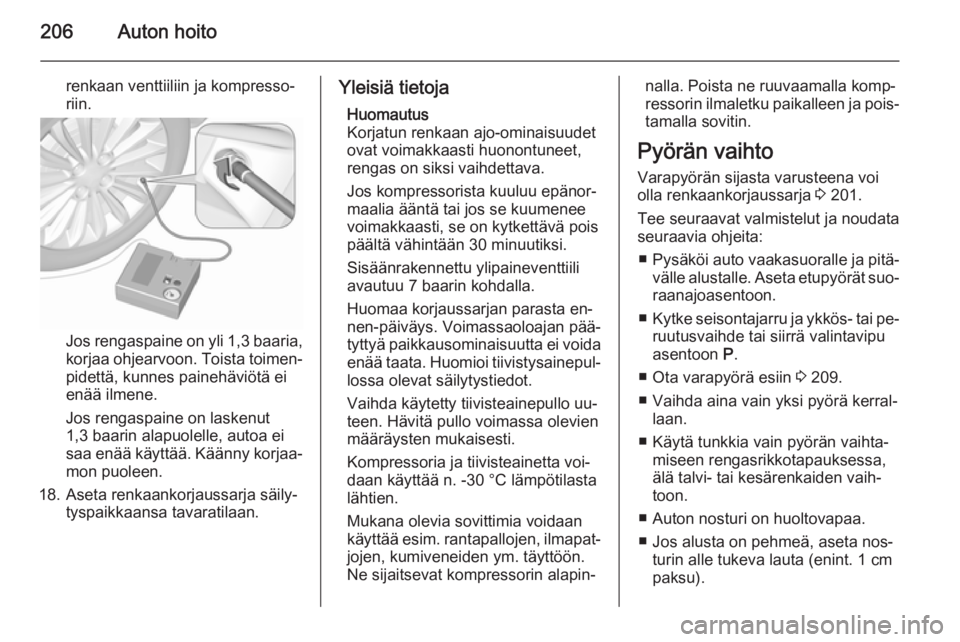

206Auton hoito
renkaan venttiiliin ja kompresso‐
riin.
Jos rengaspaine on yli 1,3 baaria ,
korjaa ohjearvoon. Toista toimen‐
pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut 1,3 baarin alapuolelle, autoa ei
saa enää käyttää. Käänny korjaa‐
mon puoleen.
18. Aseta renkaankorjaussarja säily‐ tyspaikkaansa tavaratilaan.
Yleisiä tietoja
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta en‐
nen-päiväys. Voimassaoloajan pää‐
tyttyä paikkausominaisuutta ei voida enää taata. Huomioi tiivistysainepul‐
lossa olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo uu‐
teen. Hävitä pullo voimassa olevien
määräysten mukaisesti.
Kompressoria ja tiivisteainetta voi‐
daan käyttää n. -30 °C lämpötilasta
lähtien.
Mukana olevia sovittimia voidaan
käyttää esim. rantapallojen, ilmapat‐
jojen, kumiveneiden ym. täyttöön.
Ne sijaitsevat kompressorin alapin‐nalla. Poista ne ruuvaamalla komp‐
ressorin ilmaletku paikalleen ja pois‐
tamalla sovitin.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 201.
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
■ Pysäköi auto vaakasuoralle ja pitä‐
välle alustalle. Aseta etupyörät suo‐ raanajoasentoon.
■ Kytke seisontajarru ja ykkös- tai pe‐
ruutusvaihde tai siirrä valintavipu
asentoon P.
■ Ota varapyörä esiin 3 209.
■ Vaihda aina vain yksi pyörä kerral‐ laan.
■ Käytä tunkkia vain pyörän vaihta‐ miseen rengasrikkotapauksessa,
älä talvi- tai kesärenkaiden vaih‐
toon.
■ Auton nosturi on huoltovapaa.
■ Jos alusta on pehmeä, aseta nos‐ turin alle tukeva lauta (enint. 1 cm
paksu).
Page 209 of 245
Auton hoito207
■ Ota raskaat esineet pois auton si‐sältä, ennen kuin nostat autoa nos‐
turilla.
■ Nosturin varassa olevassa autossa
ei saa olla ihmisiä tai eläimiä.
■ Älä ryömi nosturin varassa olevan auton alle.
■ Älä käynnistä moottoria auton ol‐ lessa nosturin varassa.
■ Ennen pyöränpulttien kiinnittämistä
pultit on puhdistettava ja jokaisen pultin kartio on rasvattava ohuesti
tavallisella voitelurasvalla.9 Varoitus
Älä laita rasvaa pyöränpulttien
kierteisiin.
1. Vedä pyöränsuojus irti.
Jos pölykapseleissa on näkyvät
pyöränpultit: Kapselit voidaan jät‐
tää paikoilleen. Pyöränpulttien lu‐ kitusrenkaita ei saa poistaa.
Kevytmetallivanteet: Vapauta
pyöränpulttien suojukset ruuvital‐
talla ja poista ne. Pane vanteen ja
ruuvitaltan väliin suojaksi pehmeä riepu.
2. Vaihtoehto 1:
Aseta pyöränavain varmistaen,
että se asettuu lujasti paikalleen,
ja löysää jokaista pyöränpulttia
puoli kierrosta.
Vaihtoehto 2:
Taita pyöränavain auki ja asenna
se samalla varmistaen, että se
asettuu lujasti paikalleen, ja löy‐
sää jokaista pyöränpulttia puoli
kierrosta.
Pyörät on saatettu suojata lukko‐
pulteilla. Näiden erikoispulttien
löysäämiseksi on pultin kantaan
ensin kiinnitettävä sovitin ennen
pyörän avaimen asentamista. So‐
vitin sijaitsee käsinelokerossa.
Page 210 of 245
208Auton hoito
3. Tarkista, että nosturi on asetettuoikein auton nostokohtiin.
4. Vaihtoehto 1:
Aseta nosturi oikeaan korkeu‐
teen. Aseta se suoraan nostokoh‐ dan alle siten, että se ei pääse liu‐
kumaan.
Kiinnitä nosturin kampi, tarkista,
että nosturi on kohtisuorassa, ja
kierrä kammesta, kunnes pyörä
on irti maasta.
Vaihtoehto 2:
Aseta nosturi oikeaan korkeu‐ teen. Aseta se suoraan nostokoh‐ dan alle siten, että se ei pääse liu‐
kumaan.
