Page 71 of 245

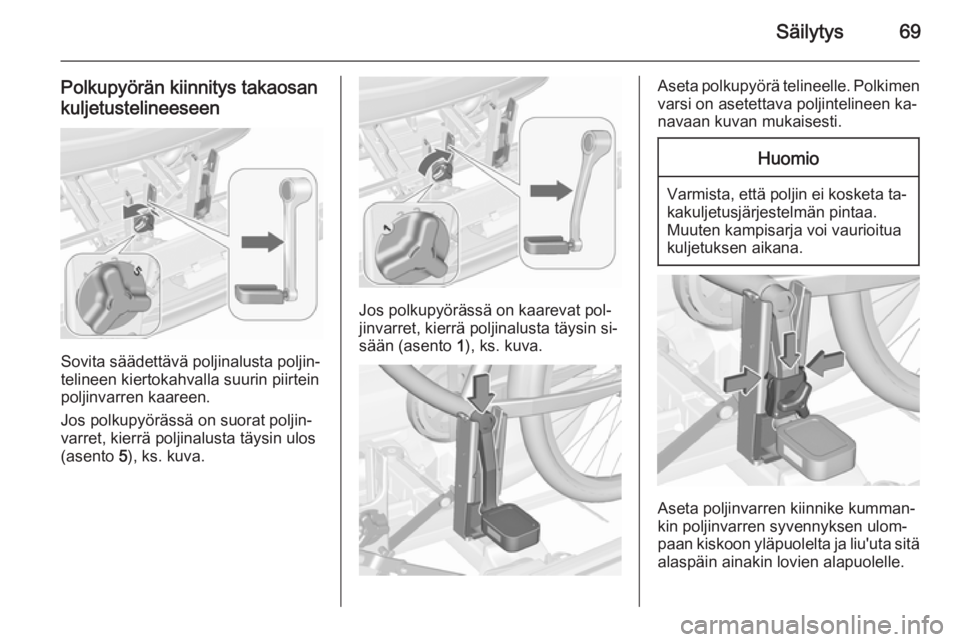

Säilytys69
Polkupyörän kiinnitys takaosan
kuljetustelineeseen
Sovita säädettävä poljinalusta poljin‐
telineen kiertokahvalla suurin piirtein
poljinvarren kaareen.
Jos polkupyörässä on suorat poljin‐
varret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva.
Jos polkupyörässä on kaarevat pol‐
jinvarret, kierrä poljinalusta täysin si‐
sään (asento 1), ks. kuva.
Aseta polkupyörä telineelle. Polkimen
varsi on asetettava poljintelineen ka‐
navaan kuvan mukaisesti.Huomio
Varmista, että poljin ei kosketa ta‐ kakuljetusjärjestelmän pintaa.
Muuten kampisarja voi vaurioitua
kuljetuksen aikana.
Aseta poljinvarren kiinnike kumman‐
kin poljinvarren syvennyksen ulom‐
paan kiskoon yläpuolelta ja liu'uta sitä
alaspäin ainakin lovien alapuolelle.
Page 72 of 245

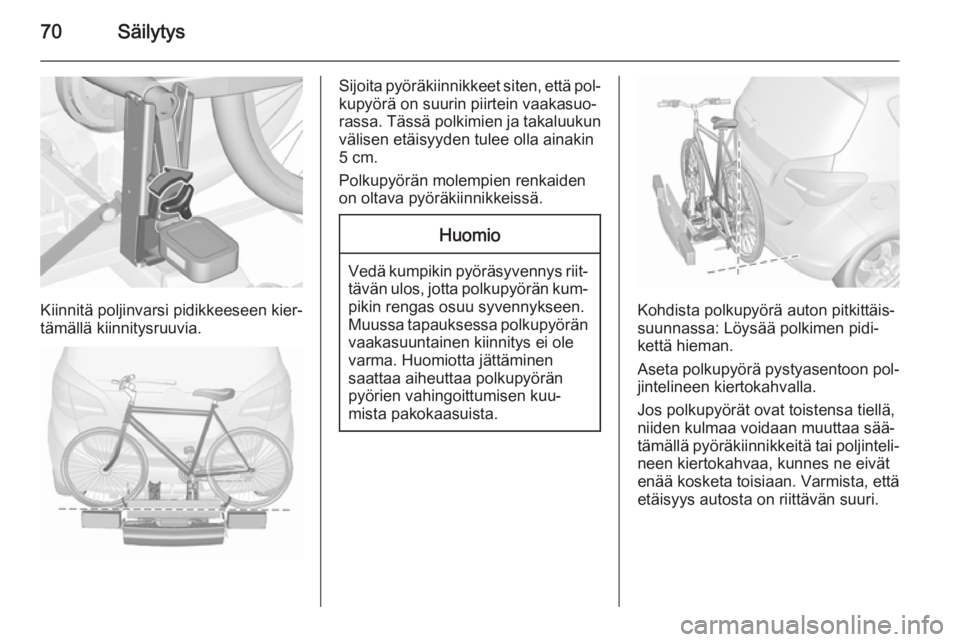

70Säilytys
Kiinnitä poljinvarsi pidikkeeseen kier‐
tämällä kiinnitysruuvia.
Sijoita pyöräkiinnikkeet siten, että pol‐
kupyörä on suurin piirtein vaakasuo‐
rassa. Tässä polkimien ja takaluukun
välisen etäisyyden tulee olla ainakin
5 cm.
Polkupyörän molempien renkaiden
on oltava pyöräkiinnikkeissä.Huomio
Vedä kumpikin pyöräsyvennys riit‐ tävän ulos, jotta polkupyörän kum‐
pikin rengas osuu syvennykseen.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen kuu‐
mista pakokaasuista.
Kohdista polkupyörä auton pitkittäis‐
suunnassa: Löysää polkimen pidi‐
kettä hieman.
Aseta polkupyörä pystyasentoon pol‐
jintelineen kiertokahvalla.
Jos polkupyörät ovat toistensa tiellä,
niiden kulmaa voidaan muuttaa sää‐
tämällä pyöräkiinnikkeitä tai poljinteli‐ neen kiertokahvaa, kunnes ne eivät
enää kosketa toisiaan. Varmista, että
etäisyys autosta on riittävän suuri.
Page 73 of 245

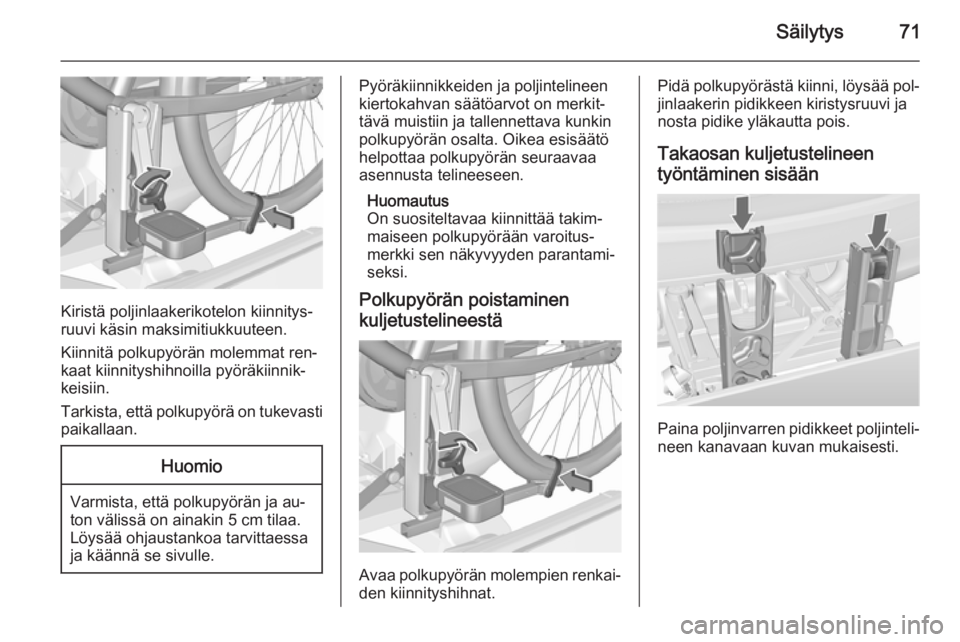

Säilytys71
Kiristä poljinlaakerikotelon kiinnitys‐
ruuvi käsin maksimitiukkuuteen.
Kiinnitä polkupyörän molemmat ren‐
kaat kiinnityshihnoilla pyöräkiinnik‐
keisiin.
Tarkista, että polkupyörä on tukevasti
paikallaan.
Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Pyöräkiinnikkeiden ja poljintelineen
kiertokahvan säätöarvot on merkit‐
tävä muistiin ja tallennettava kunkin
polkupyörän osalta. Oikea esisäätö
helpottaa polkupyörän seuraavaa
asennusta telineeseen.
Huomautus
On suositeltavaa kiinnittää takim‐
maiseen polkupyörään varoitus‐
merkki sen näkyvyyden parantami‐
seksi.
Polkupyörän poistaminen
kuljetustelineestä
Avaa polkupyörän molempien renkai‐ den kiinnityshihnat.
Pidä polkupyörästä kiinni, löysää pol‐ jinlaakerin pidikkeen kiristysruuvi ja
nosta pidike yläkautta pois.
Takaosan kuljetustelineen työntäminen sisään
Paina poljinvarren pidikkeet poljinteli‐ neen kanavaan kuvan mukaisesti.

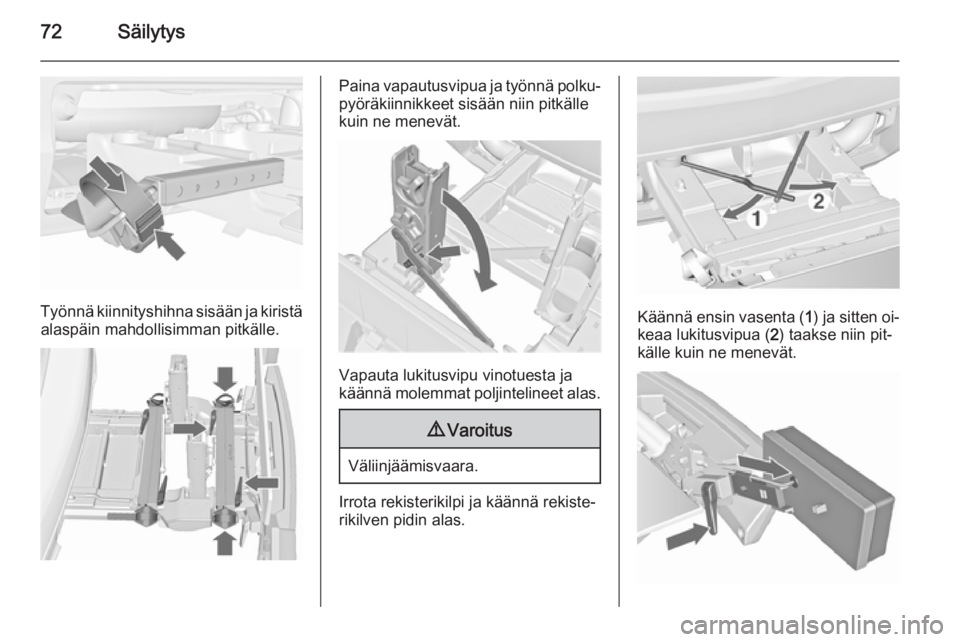

Page 74 of 245
72Säilytys
Työnnä kiinnityshihna sisään ja kiristäalaspäin mahdollisimman pitkälle.
Paina vapautusvipua ja työnnä polku‐pyöräkiinnikkeet sisään niin pitkälle
kuin ne menevät.
Vapauta lukitusvipu vinotuesta ja
käännä molemmat poljintelineet alas.
9 Varoitus
Väliinjäämisvaara.
Irrota rekisterikilpi ja käännä rekiste‐
rikilven pidin alas.
Käännä ensin vasenta ( 1) ja sitten oi‐
keaa lukitusvipua ( 2) taakse niin pit‐
källe kuin ne menevät.
Page 75 of 245

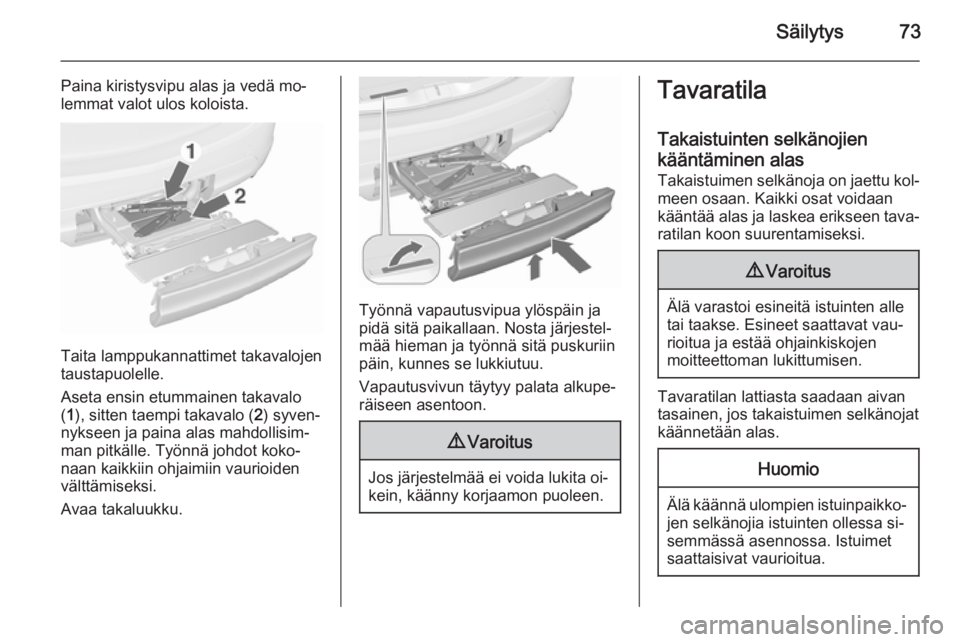

Säilytys73
Paina kiristysvipu alas ja vedä mo‐lemmat valot ulos koloista.
Taita lamppukannattimet takavalojen
taustapuolelle.
Aseta ensin etummainen takavalo ( 1 ), sitten taempi takavalo ( 2) syven‐
nykseen ja paina alas mahdollisim‐ man pitkälle. Työnnä johdot koko‐
naan kaikkiin ohjaimiin vaurioiden
välttämiseksi.
Avaa takaluukku.
Työnnä vapautusvipua ylöspäin ja pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun täytyy palata alkupe‐
räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.
Tavaratila
Takaistuinten selkänojien
kääntäminen alas
Takaistuimen selkänoja on jaettu kol‐ meen osaan. Kaikki osat voidaan
kääntää alas ja laskea erikseen tava‐
ratilan koon suurentamiseksi.9 Varoitus
Älä varastoi esineitä istuinten alle
tai taakse. Esineet saattavat vau‐
rioitua ja estää ohjainkiskojen
moitteettoman lukittumisen.
Tavaratilan lattiasta saadaan aivan
tasainen, jos takaistuimen selkänojat käännetään alas.
Huomio
Älä käännä ulompien istuinpaikko‐ jen selkänojia istuinten ollessa si‐
semmässä asennossa. Istuimet
saattaisivat vaurioitua.

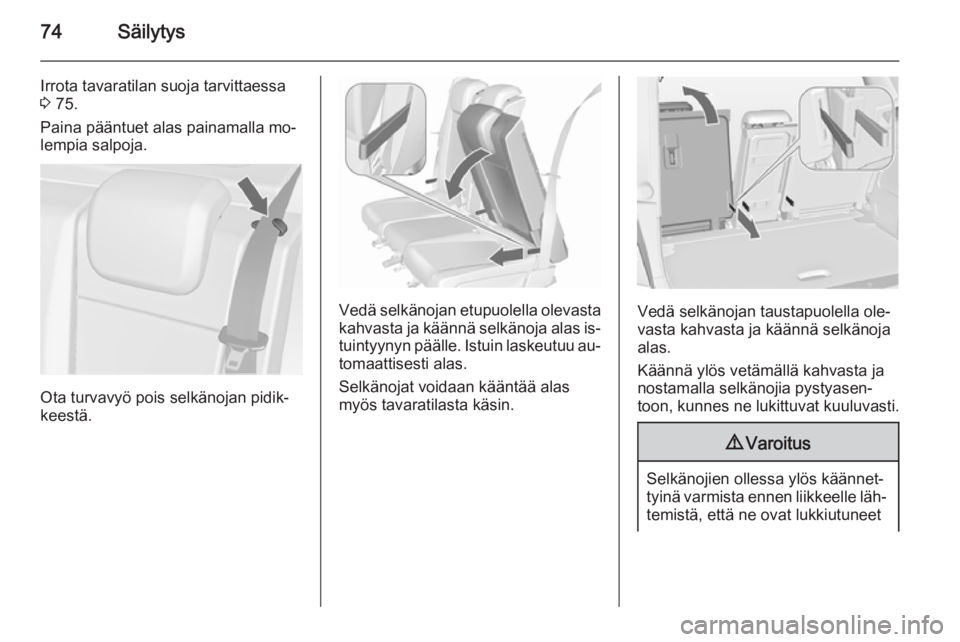

Page 76 of 245
74Säilytys
Irrota tavaratilan suoja tarvittaessa
3 75.
Paina pääntuet alas painamalla mo‐
lempia salpoja.
Ota turvavyö pois selkänojan pidik‐
keestä.
Vedä selkänojan etupuolella olevasta
kahvasta ja käännä selkänoja alas is‐ tuintyynyn päälle. Istuin laskeutuu au‐tomaattisesti alas.
Selkänojat voidaan kääntää alas
myös tavaratilasta käsin.Vedä selkänojan taustapuolella ole‐
vasta kahvasta ja käännä selkänoja alas.
Käännä ylös vetämällä kahvasta ja
nostamalla selkänojia pystyasen‐
toon, kunnes ne lukittuvat kuuluvasti.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle läh‐ temistä, että ne ovat lukkiutuneet
Page 77 of 245

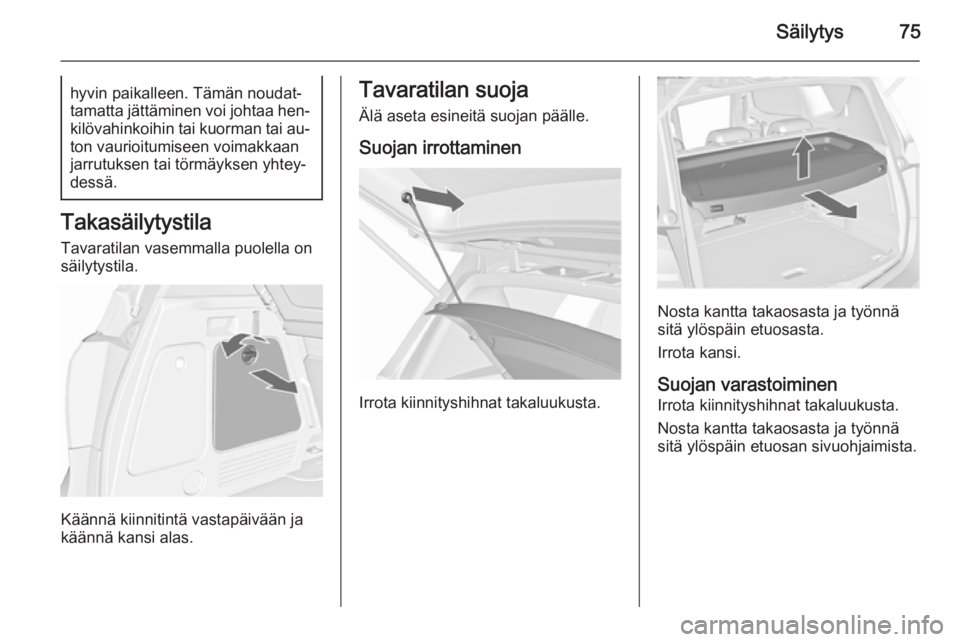

Säilytys75hyvin paikalleen. Tämän noudat‐tamatta jättäminen voi johtaa hen‐ kilövahinkoihin tai kuorman tai au‐
ton vaurioitumiseen voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.
Takasäilytystila
Tavaratilan vasemmalla puolella on
säilytystila.
Käännä kiinnitintä vastapäivään ja
käännä kansi alas.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
Suojan irrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta kantta takaosasta ja työnnä
sitä ylöspäin etuosasta.
Irrota kansi.
Suojan varastoiminen Irrota kiinnityshihnat takaluukusta.
Nosta kantta takaosasta ja työnnä
sitä ylöspäin etuosan sivuohjaimista.
Page 78 of 245

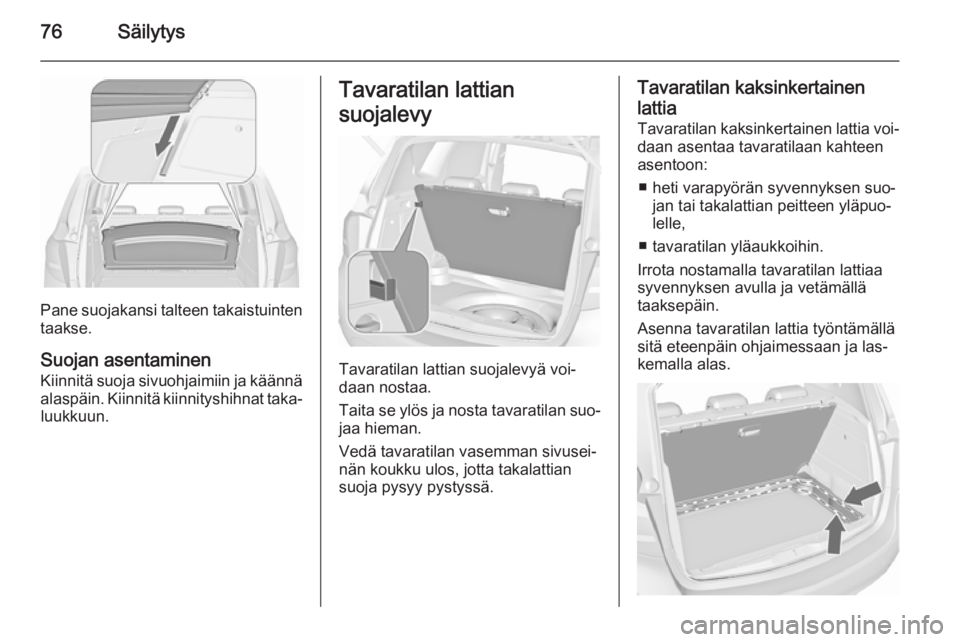

76Säilytys
Pane suojakansi talteen takaistuinten
taakse.
Suojan asentaminen
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐luukkuun.
Tavaratilan lattian
suojalevy
Tavaratilan lattian suojalevyä voi‐
daan nostaa.
Taita se ylös ja nosta tavaratilan suo‐
jaa hieman.
Vedä tavaratilan vasemman sivusei‐
nän koukku ulos, jotta takalattian
suoja pysyy pystyssä.
Tavaratilan kaksinkertainen
lattia
Tavaratilan kaksinkertainen lattia voi‐
daan asentaa tavaratilaan kahteen
asentoon:
■ heti varapyörän syvennyksen suo‐ jan tai takalattian peitteen yläpuo‐
lelle,
■ tavaratilan yläaukkoihin.
Irrota nostamalla tavaratilan lattiaa
syvennyksen avulla ja vetämällä
taaksepäin.
Asenna tavaratilan lattia työntämällä
sitä eteenpäin ohjaimessaan ja las‐
kemalla alas.
Page 79 of 245

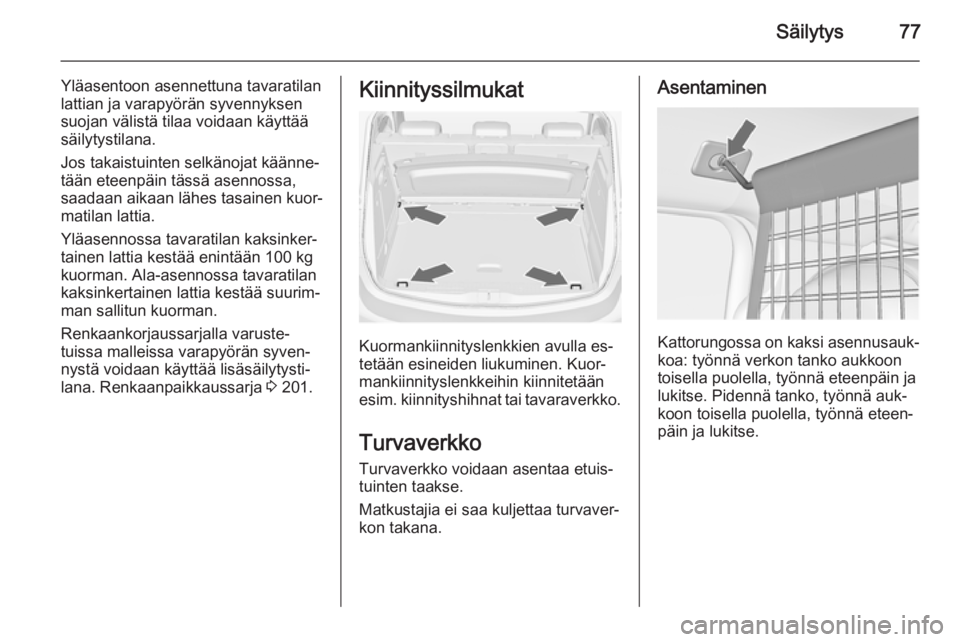

Säilytys77
Yläasentoon asennettuna tavaratilan
lattian ja varapyörän syvennyksen
suojan välistä tilaa voidaan käyttää
säilytystilana.
Jos takaistuinten selkänojat käänne‐
tään eteenpäin tässä asennossa,
saadaan aikaan lähes tasainen kuor‐
matilan lattia.
Yläasennossa tavaratilan kaksinker‐ tainen lattia kestää enintään 100 kg kuorman. Ala-asennossa tavaratilankaksinkertainen lattia kestää suurim‐
man sallitun kuorman.
Renkaankorjaussarjalla varuste‐
tuissa malleissa varapyörän syven‐
nystä voidaan käyttää lisäsäilytysti‐
lana. Renkaanpaikkaussarja 3 201.Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Turvaverkko
Turvaverkko voidaan asentaa etuis‐
tuinten taakse.
Matkustajia ei saa kuljettaa turvaver‐
kon takana.
Asentaminen
Kattorungossa on kaksi asennusauk‐
koa: työnnä verkon tanko aukkoon
toisella puolella, työnnä eteenpäin ja
lukitse. Pidennä tanko, työnnä auk‐
koon toisella puolella, työnnä eteen‐
päin ja lukitse.
Page 80 of 245

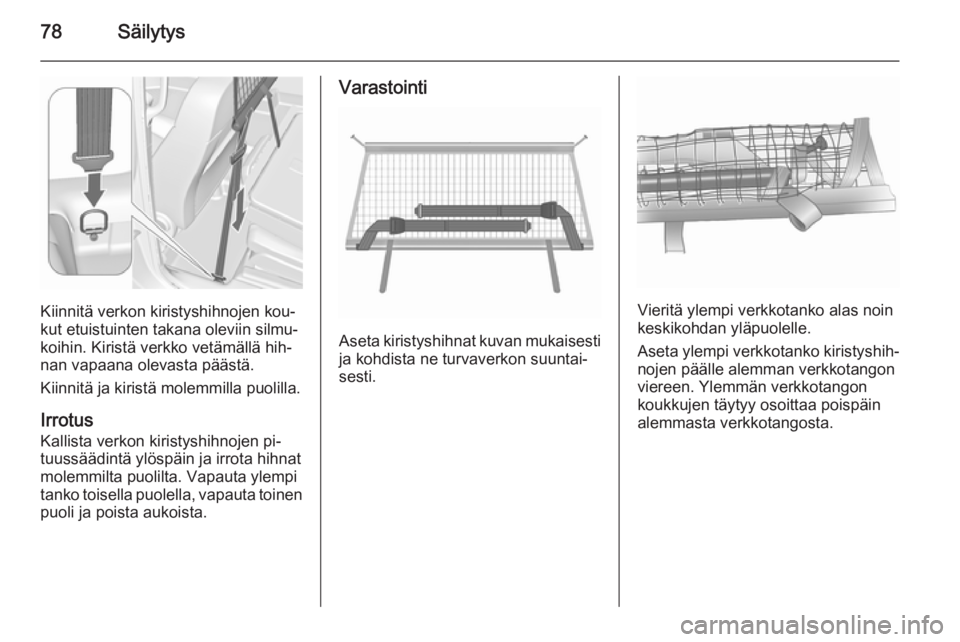

78Säilytys
Kiinnitä verkon kiristyshihnojen kou‐
kut etuistuinten takana oleviin silmu‐
koihin. Kiristä verkko vetämällä hih‐
nan vapaana olevasta päästä.
Kiinnitä ja kiristä molemmilla puolilla.
Irrotus
Kallista verkon kiristyshihnojen pi‐
tuussäädintä ylöspäin ja irrota hihnat
molemmilta puolilta. Vapauta ylempi
tanko toisella puolella, vapauta toinen puoli ja poista aukoista.
Varastointi
Aseta kiristyshihnat kuvan mukaisesti ja kohdista ne turvaverkon suuntai‐
sesti.
Vieritä ylempi verkkotanko alas noin keskikohdan yläpuolelle.
Aseta ylempi verkkotanko kiristyshih‐
nojen päälle alemman verkkotangon
viereen. Ylemmän verkkotangon
koukkujen täytyy osoittaa poispäin
alemmasta verkkotangosta.
