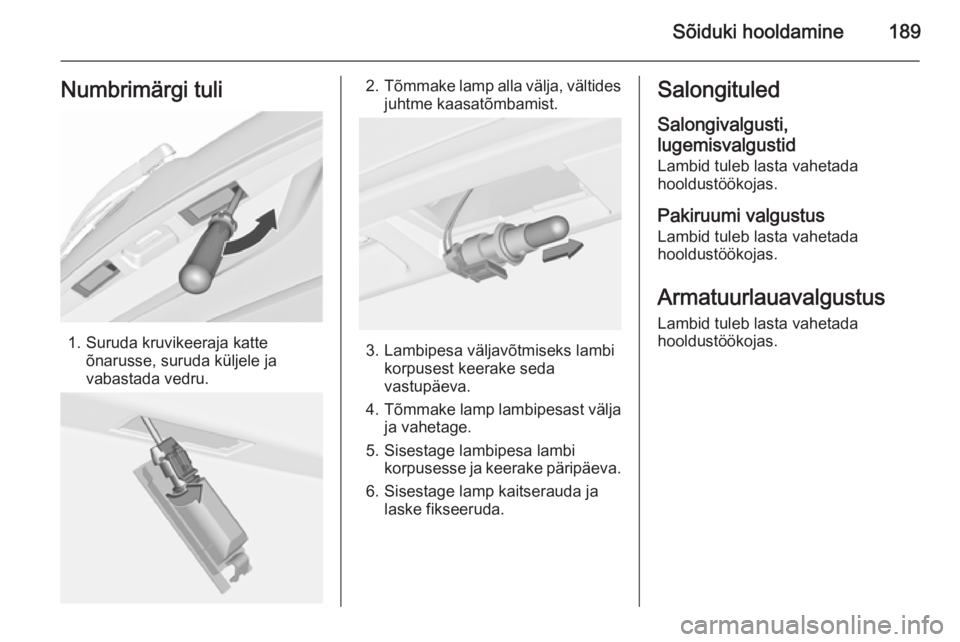

Sõiduki hooldamine189Numbrimärgi tuli
1. Suruda kruvikeeraja katteõnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Salongituled
Salongivalgusti,
lugemisvalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustus Lambid tuleb lasta vahetada
hooldustöökojas.

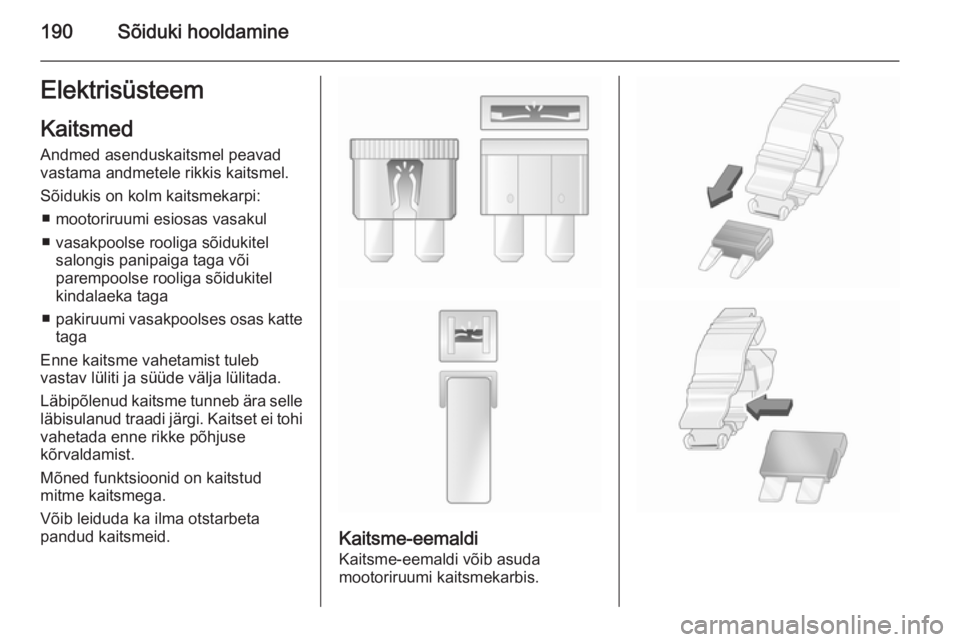

190Sõiduki hooldamineElektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ■ mootoriruumi esiosas vasakul
■ vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
■ pakiruumi vasakpoolses osas katte
taga
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

Sõiduki hooldamine191

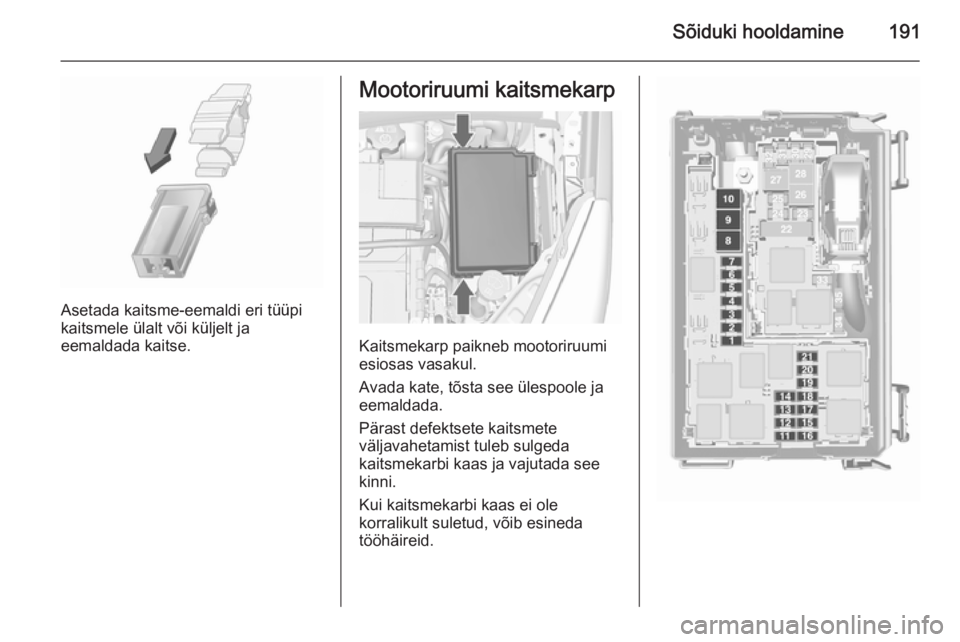

Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avada kate, tõsta see ülespoole ja
eemaldada.
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja vajutada see
kinni.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

192Sõiduki hooldamine

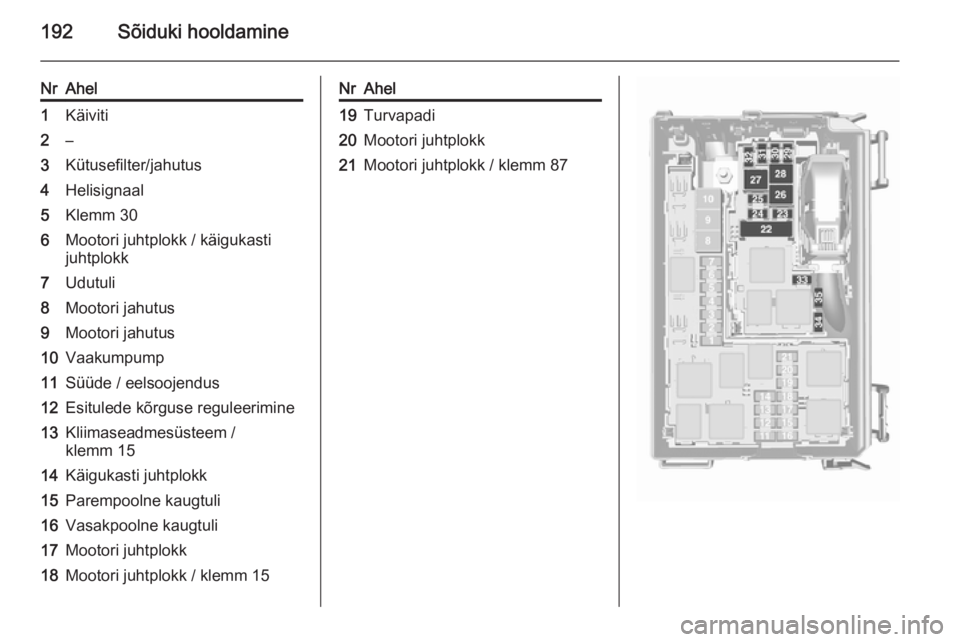

NrAhel1Käiviti2–3Kütusefilter/jahutus4Helisignaal5Klemm 306Mootori juhtplokk / käigukasti
juhtplokk7Udutuli8Mootori jahutus9Mootori jahutus10Vaakumpump11Süüde / eelsoojendus12Esitulede kõrguse reguleerimine13Kliimaseadmesüsteem /
klemm 1514Käigukasti juhtplokk15Parempoolne kaugtuli16Vasakpoolne kaugtuli17Mootori juhtplokk18Mootori juhtplokk / klemm 15NrAhel19Turvapadi20Mootori juhtplokk21Mootori juhtplokk / klemm 87

Sõiduki hooldamine193

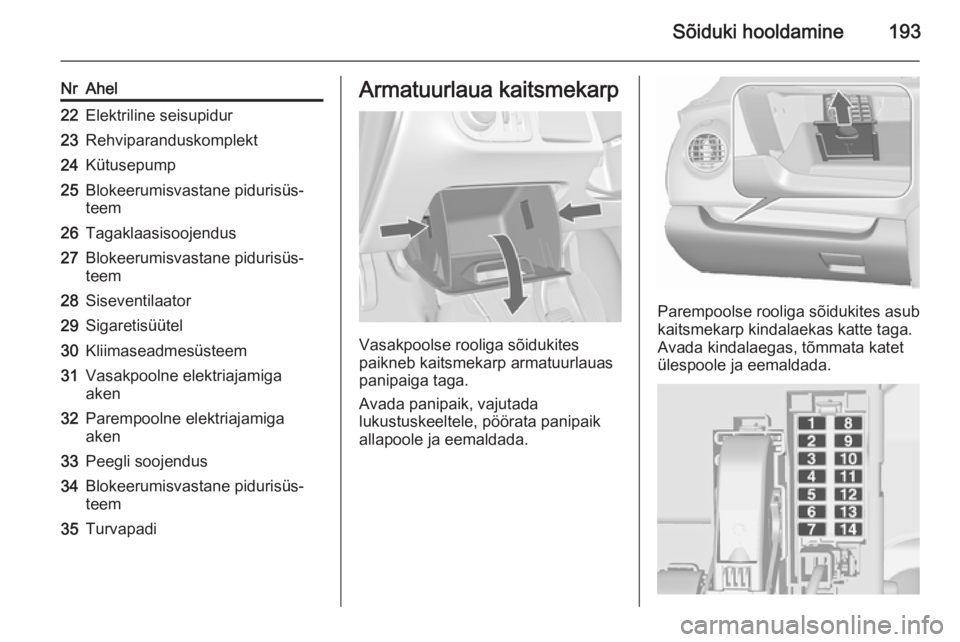

NrAhel22Elektriline seisupidur23Rehviparanduskomplekt24Kütusepump25Blokeerumisvastane pidurisüs‐
teem26Tagaklaasisoojendus27Blokeerumisvastane pidurisüs‐
teem28Siseventilaator29Sigaretisüütel30Kliimaseadmesüsteem31Vasakpoolne elektriajamiga
aken32Parempoolne elektriajamiga
aken33Peegli soojendus34Blokeerumisvastane pidurisüs‐ teem35TurvapadiArmatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik, vajutada
lukustuskeeltele, pöörata panipaik
allapoole ja eemaldada.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, tõmmata katet
ülespoole ja eemaldada.

194Sõiduki hooldamine

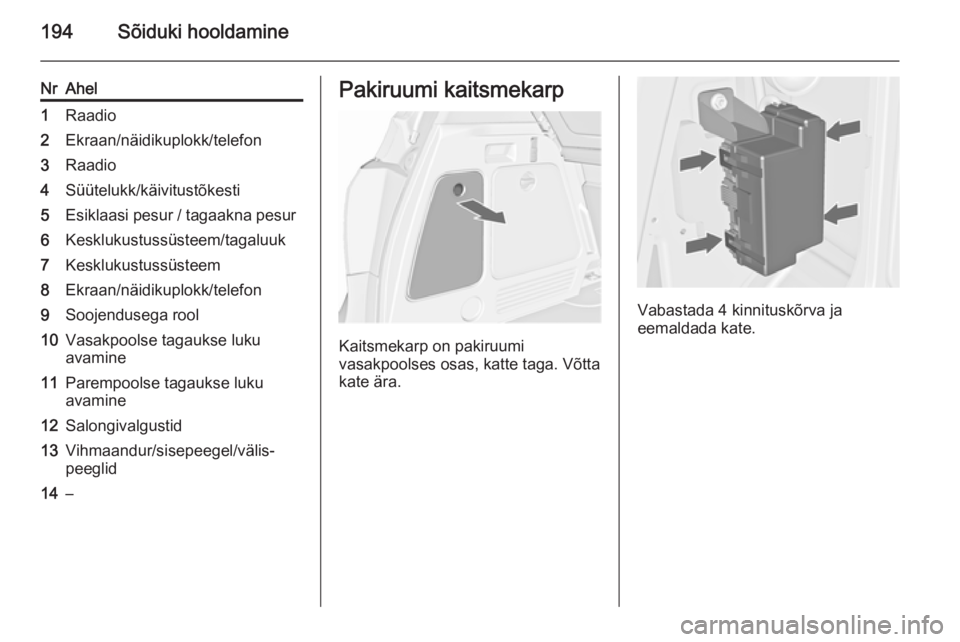

NrAhel1Raadio2Ekraan/näidikuplokk/telefon3Raadio4Süütelukk/käivitustõkesti5Esiklaasi pesur / tagaakna pesur6Kesklukustussüsteem/tagaluuk7Kesklukustussüsteem8Ekraan/näidikuplokk/telefon9Soojendusega rool10Vasakpoolse tagaukse luku
avamine11Parempoolse tagaukse luku
avamine12Salongivalgustid13Vihmaandur/sisepeegel/välis‐

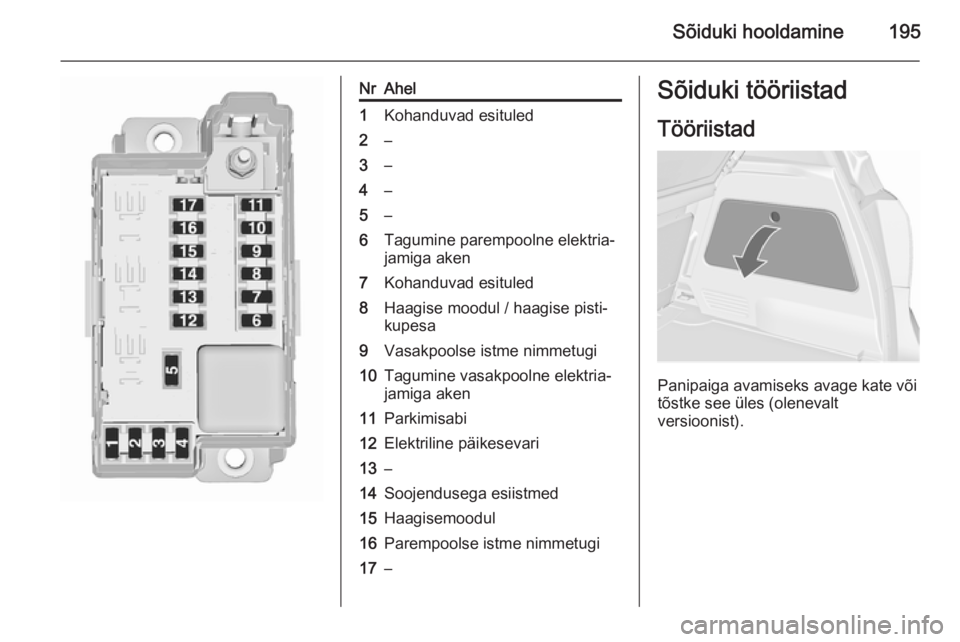

peeglid14–Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga. Võtta
kate ära.
Vabastada 4 kinnituskõrva ja
eemaldada kate.

Sõiduki hooldamine195
NrAhel1Kohanduvad esituled2–3–4–5–6Tagumine parempoolne elektria‐jamiga aken7Kohanduvad esituled8Haagise moodul / haagise pisti‐
kupesa9Vasakpoolse istme nimmetugi10Tagumine vasakpoolne elektria‐
jamiga aken11Parkimisabi12Elektriline päikesevari13–14Soojendusega esiistmed15Haagisemoodul16Parempoolse istme nimmetugi17–Sõiduki tööriistad
Tööriistad
Panipaiga avamiseks avage kate või
tõstke see üles (olenevalt
versioonist).

196Sõiduki hooldamine

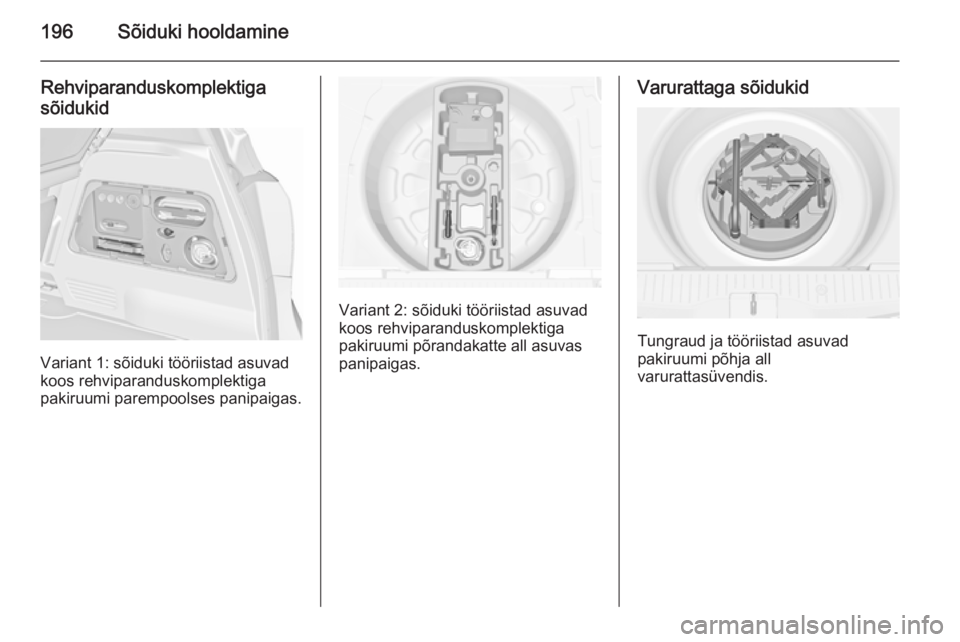

Rehviparanduskomplektiga
sõidukid
Variant 1: sõiduki tööriistad asuvad
koos rehviparanduskomplektiga
pakiruumi parempoolses panipaigas.
Variant 2: sõiduki tööriistad asuvad
koos rehviparanduskomplektiga
pakiruumi põrandakatte all asuvas panipaigas.
Varurattaga sõidukid
Tungraud ja tööriistad asuvad
pakiruumi põhja all
varurattasüvendis.

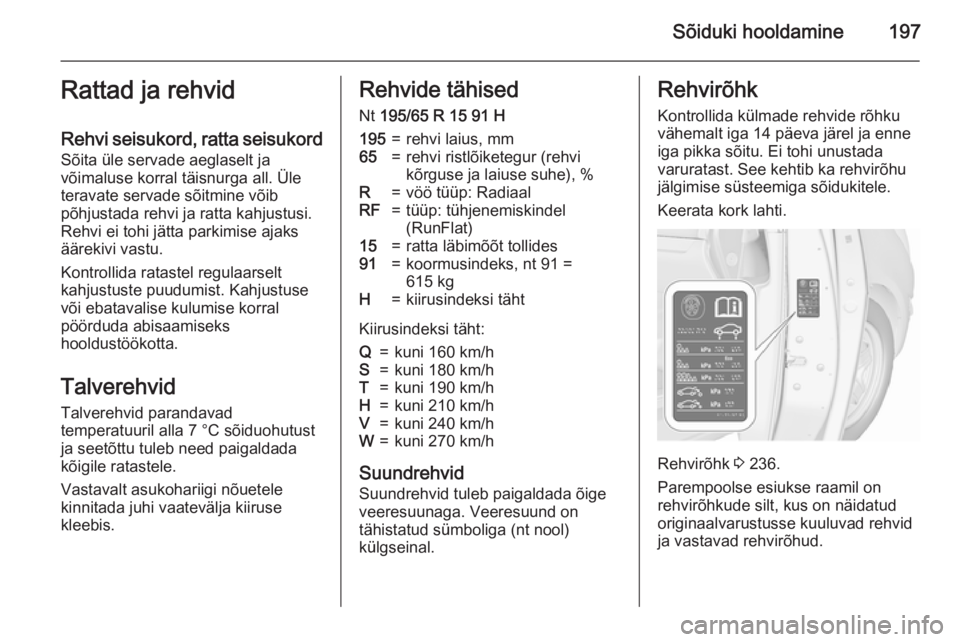

Sõiduki hooldamine197Rattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Talverehvid
Talverehvid parandavad
temperatuuril alla 7 °C sõiduohutust ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.Rehvide tähised
Nt 195/65 R 15 91 H195=rehvi laius, mm65=rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R=vöö tüüp: RadiaalRF=tüüp: tühjenemiskindel
(RunFlat)15=ratta läbimõõt tollides91=koormusindeks, nt 91 =
615 kgH=kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/h
Suundrehvid
Suundrehvid tuleb paigaldada õigeveeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 236.
Parempoolse esiukse raamil on
rehvirõhkude silt, kus on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud.

198Sõiduki hooldamine

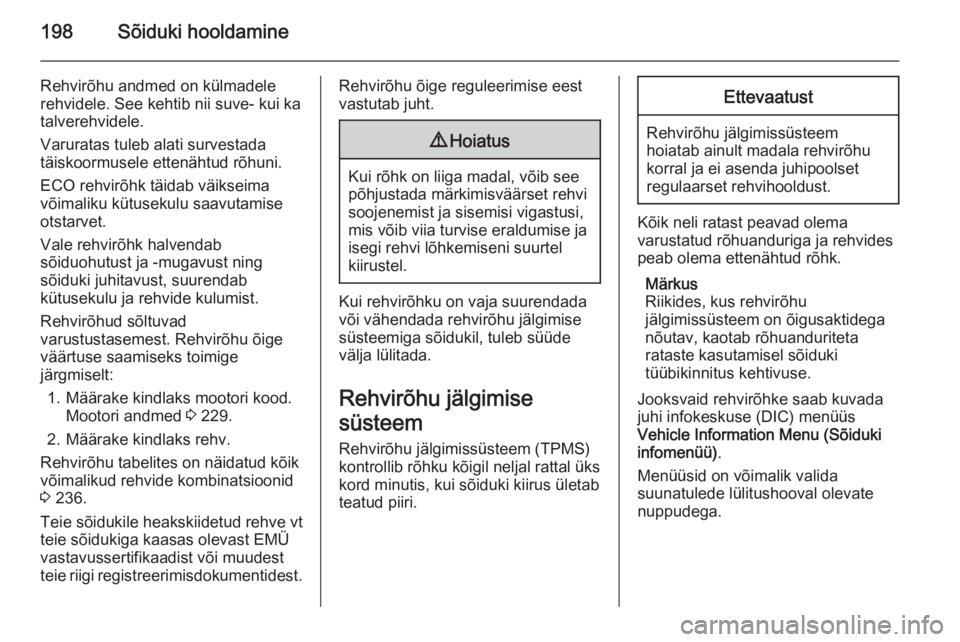

Rehvirõhu andmed on külmadelerehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 229.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 236.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest
teie riigi registreerimisdokumentidest.Rehvirõhu õige reguleerimise eest vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada.
Rehvirõhu jälgimise
süsteem Rehvirõhu jälgimissüsteem (TPMS)
kontrollib rõhku kõigil neljal rattal üks
kord minutis, kui sõiduki kiirus ületab
teatud piiri.
Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Jooksvaid rehvirõhke saab kuvada
juhi infokeskuse (DIC) menüüs
Vehicle Information Menu (Sõiduki
infomenüü) .
Menüüsid on võimalik valida
suunatulede lülitushooval olevate
nuppudega.
