Istmed, turvaistmed59Lapse turvaistme kinnituskohad
Lubatud võimalused lapse turvaistme paigaldamiseks
Kaal ja vanuserühm
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni u 10 kuudXU 1U2U3Rühm 0+: kuni 13 kg
või u 2 aastatXU 1U2U3Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatXU 1U2U3Rühm II: 15 kuni 25 kg
või u 3 kuni 7 aastatXXU 2U3Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastatXXU 2U31=kui lapseturvasüsteem on kinnitatud kolmepunktikinnitusega turvavööga, tuleb istme kõrgus seada kõige ülemisse
asendisse ja veenduda, et sõiduki turvavöö on suunatud ülemisest kinnituspunktist ettepoole. Reguleerige istme
seljatoe kalle võimalikult vertikaalsesse asendisse, et vöö oleks pandla poolel pingul.2=ainult siis, kui äärmised istmed on asendites 1 või 2, 3 42.3=ainult siis, kui äärmised istmed on ühetasa keskmisega (asend 2, 3 42).U=lubatud koos kolmepunktikinnitusega turvavööga.X=selles kaalu- ja vanuserühmas ei ole ükski lapseturvasüsteem lubatud.

60Istmed, turvaistmed
Lubatud võimalused lapse turvaistme ISOFIX paigaldamiseksKaalurühmSuurusrühmKinnitamineJuhi kõrvalistmelTagumistel välimistel
istekohtadelTagumisel keskmisel istekohalRühm 0: kuni 10 kg
või kuni u 10 kuudEISO/R1XIL 1XRühm 0+: kuni 13 kg
või u 2 aastatEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XRühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XRühm II: 15 kuni 25 kg
või u 3 kuni 7 aastatXIL 1XRühm III: 22 kuni 36 kg
või u 6 kuni 12 aastatXIL 1X

Istmed, turvaistmed61
IL=kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX-turvasüsteemidel.
ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X=selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.1=ainult siis, kui äärmised istmed on asendites 1 või 2, 3 42.2=ainult Opeli lapseturvasüsteemi DUO jaoks: Kui iste on kinnitatud vastavalt soovitusele 3 56 , peavad välimised istmed
olema asendis 2 3 42.
ISOFIX suurusklass ja istmeseade
A – ISO/F3=näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele, kaalurühmas 9 kuni 18 kg.B – ISO/F2=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.B1 – ISO/F2X=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.C – ISO/R3=seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO/R2=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E – ISO/R1=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.

62Istmed, turvaistmedISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud seljatoel oleval sildil.
Ülemise kinnitusrihma
kinnitusaasad Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

Panipaigad63PanipaigadHoiukohad .................................... 63
Pakiruum ...................................... 75
Katusepakiraam ........................... 82
Koormusteave .............................. 82Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, mündihoidja ja
vargapoltide adapteriga.
Kindalaekas paikneb sahtel omaniku käsiraamatu hoidmiseks. Sahtli
avamiseks tõmmata käepidemest.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidik asub keskkonsoolil.

64Panipaigad
Eemaldatav topsihoidik
Topsihoidiku saab kinnitada
esikonsooli ülemistele või alumistele
juhtrööbastele.
Enne kasutamist pöörake raam
algasendist välja.
Märkus
Kui topsihoidik on paigaldatud alumistesse ja eemaldatav käetugi
ülemistesse juhtrööbastesse, tuleb
kontrollida, et enne neist kummagi
liigutamist on raam pööratud tagasi
algasendisse.
Vastasel juhul võite käetuge ja
topsihoidikut kahjustada, kui neid
teineteise kohal liigutate.
Käetugi 3 41.
Topsihoidiku paigaldamine
Vajutage eesmist ja tagumist nuppu
ning viige juhttihvtid ülemistesse või
alumistesse juhtrööbastesse.
Eesmist nuppu tuleb suruda tugevalt.
Vabastada nupud ja nihutada
topsihoidikut, kuni see klõpsatusega
fikseerub.
Märkus
Paigaldada topsihoidik joonisel
näidatud suunas. Muidu ei pruugi topsihoidik õigesti kinnituda.
Topsihoidiku nihutamine
Vajutada kergelt eesmist nuppu ja
liigutada topsihoidik soovitud
asendisse. Vabastada nupp ja
nihutada topsihoidikut, kuni see
klõpsatusega fikseerub.
Topsihoidiku eemaldamine
Vajutage eesmist ja tagumist nuppu
ning eemaldage topsihoidik. Eesmist
nuppu tuleb suruda tugevalt.

Panipaigad65
Topsihoidik käetoe adapterilVeel üks topsihoidik on tagumise
keskmise istme käetoe adapteris.
Käetoe adapter 3 44.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.

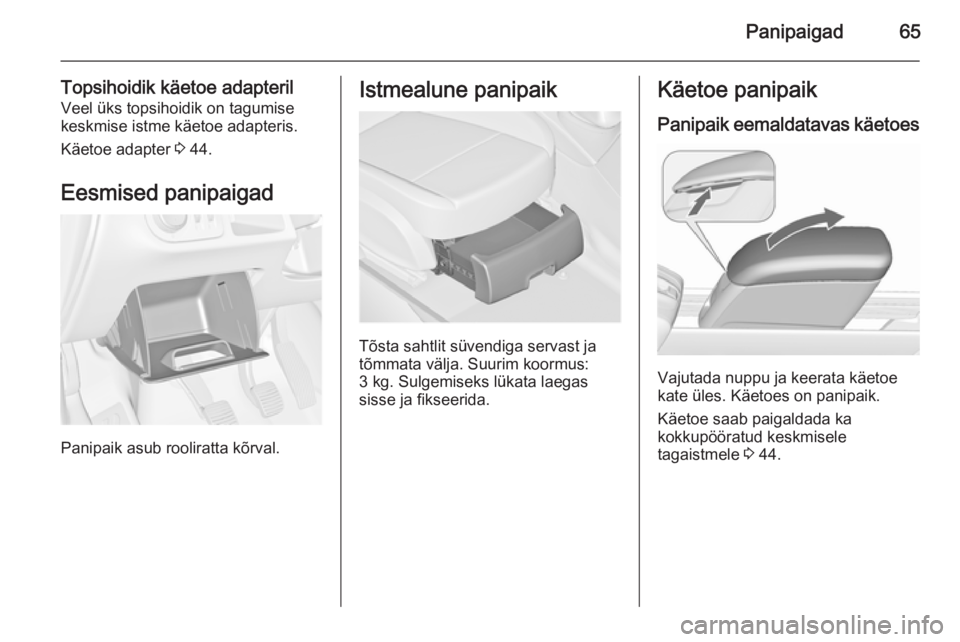

Istmealune panipaik
Tõsta sahtlit süvendiga servast ja
tõmmata välja. Suurim koormus:
3 kg. Sulgemiseks lükata laegas
sisse ja fikseerida.
Käetoe panipaik
Panipaik eemaldatavas käetoes
Vajutada nuppu ja keerata käetoe
kate üles. Käetoes on panipaik.
Käetoe saab paigaldada ka
kokkupööratud keskmisele
tagaistmele 3 44.

66PanipaigadTagakandurisüsteem
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab kinnitada
jalgrattaid sõidukipõrandasse
sisseehitatud väljatõmmatava
kanduri külge. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus on 40 kg. Maksimaalne
koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,2 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
saab selle sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustusi.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.

Panipaigad67
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.

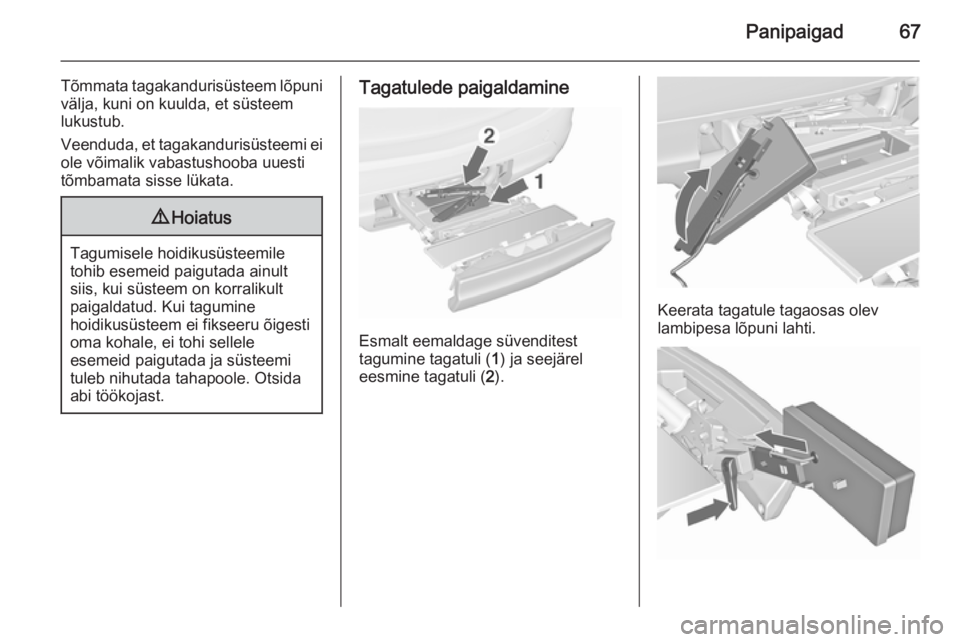

Tagatulede paigaldamine
Esmalt eemaldage süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
Keerata tagatule tagaosas olev
lambipesa lõpuni lahti.

68Panipaigad
Lükata kinnitushoob alla ja suruda
lambipesa lõpuni hoidikusse.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et
veenduda nende õiges paigalduses
ja kindlas kinnituses.
Lukustada tagakandurisüsteem
Keerata kõigepealt parempoolset
kinnitushooba ( 1) ja seejärel vasakut
kinnitushooba ( 2), kuni on tunda
takistust.
Tagakandurisüsteem lukustub, kui
kinnitushoobi keerata ligikaudu 50°.
Muidu ei ole ohutusfunktsioon
tagatud.
Märkus
Sulgeda tagaluuk.
