OPEL MERIVA 2015.5 Omaniku käsiraamat (in Estonian)

Panipaigad69

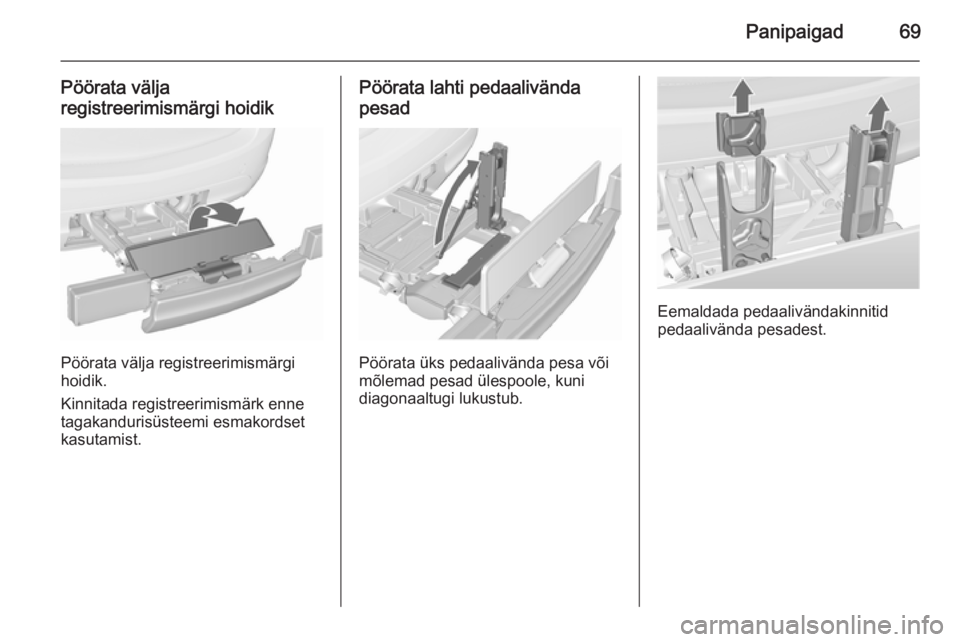

Pöörata välja
registreerimismärgi hoidik
Pöörata välja registreerimismärgi
hoidik.
Kinnitada registreerimismärk enne
tagakandurisüsteemi esmakordset
kasutamist.
Pöörata lahti pedaalivända
pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.

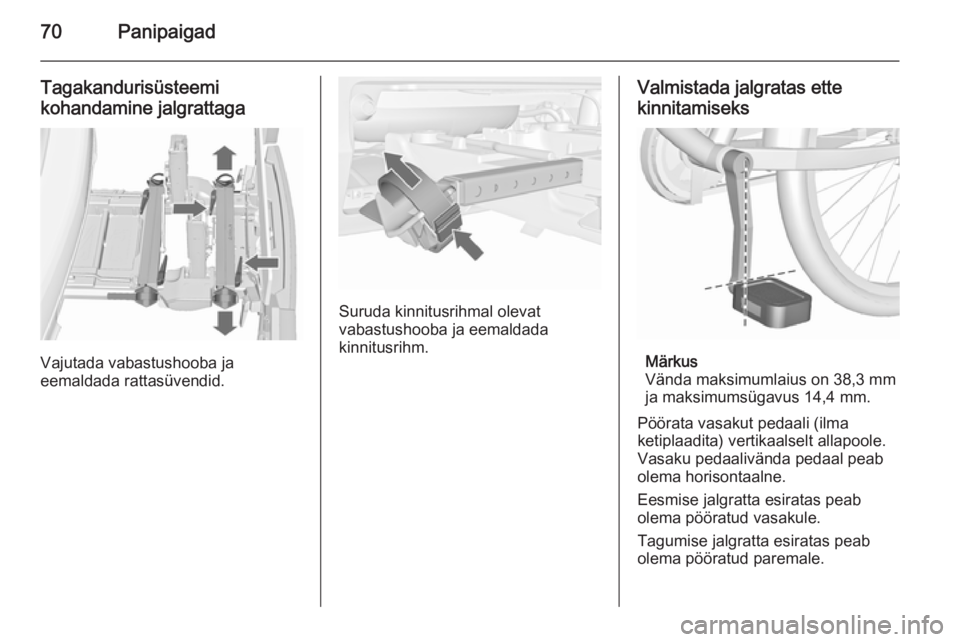

70Panipaigad
Tagakandurisüsteemi
kohandamine jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.
Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.

Panipaigad71

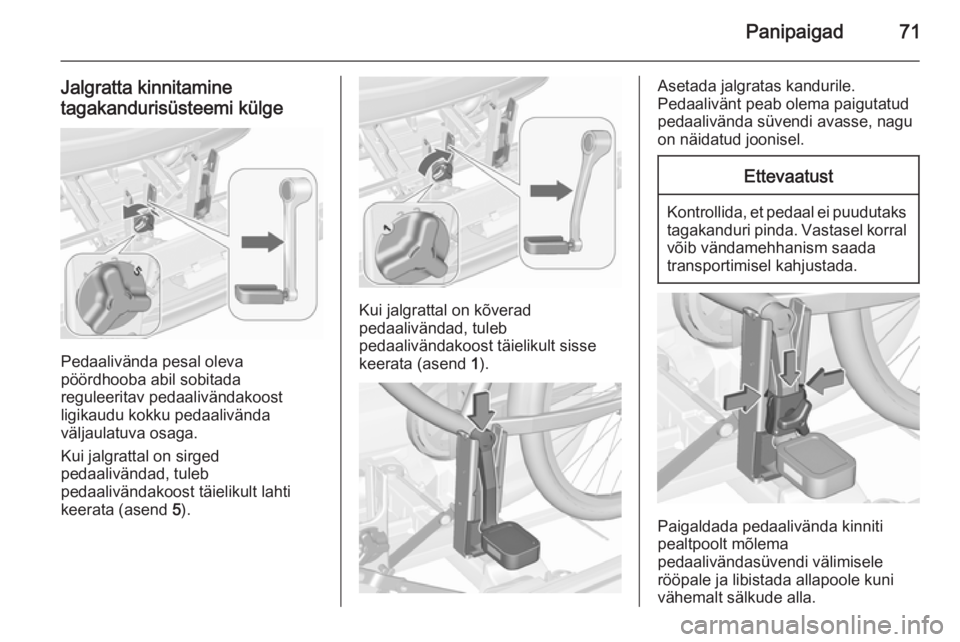

Jalgratta kinnitaminetagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
Asetada jalgratas kandurile.
Pedaalivänt peab olema paigutatud
pedaalivända süvendi avasse, nagu
on näidatud joonisel.Ettevaatust
Kontrollida, et pedaal ei puudutaks tagakanduri pinda. Vastasel korral
võib vändamehhanism saada
transportimisel kahjustada.
Paigaldada pedaalivända kinniti
pealtpoolt mõlema
pedaalivändasüvendi välimisele
rööpale ja libistada allapoole kuni
vähemalt sälkude alla.

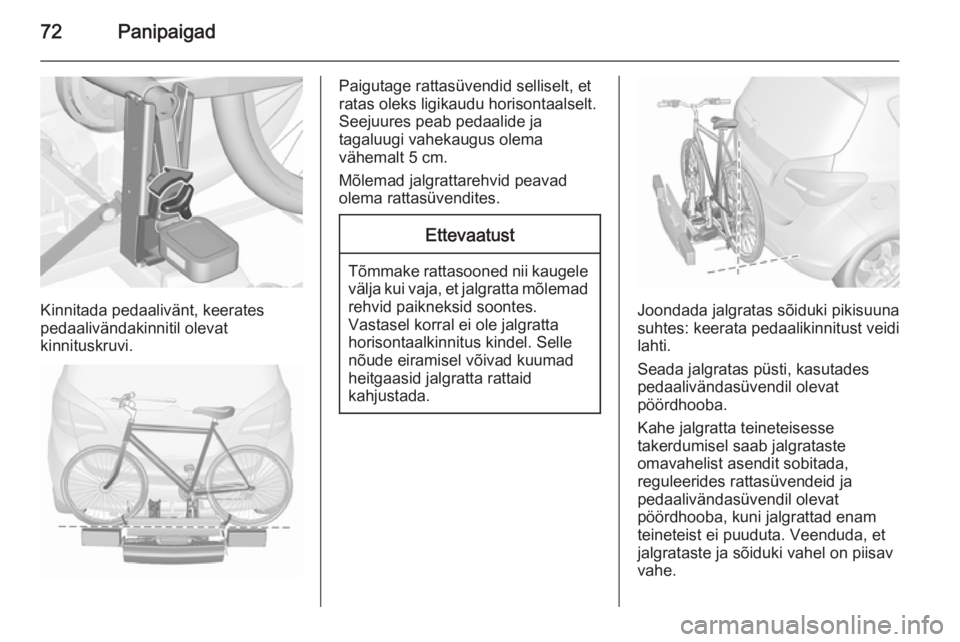

72Panipaigad
Kinnitada pedaalivänt, keerates
pedaalivändakinnitil olevat
kinnituskruvi.
Paigutage rattasüvendid selliselt, et
ratas oleks ligikaudu horisontaalselt.
Seejuures peab pedaalide ja
tagaluugi vahekaugus olema
vähemalt 5 cm.
Mõlemad jalgrattarehvid peavad
olema rattasüvendites.Ettevaatust
Tõmmake rattasooned nii kaugele välja kui vaja, et jalgratta mõlemad
rehvid paikneksid soontes.
Vastasel korral ei ole jalgratta
horisontaalkinnitus kindel. Selle nõude eiramisel võivad kuumadheitgaasid jalgratta rattaid
kahjustada.
Joondada jalgratas sõiduki pikisuuna
suhtes: keerata pedaalikinnitust veidi
lahti.
Seada jalgratas püsti, kasutades
pedaalivändasüvendil olevat
pöördhooba.
Kahe jalgratta teineteisesse
takerdumisel saab jalgrataste
omavahelist asendit sobitada,
reguleerides rattasüvendeid ja
pedaalivändasüvendil olevat
pöördhooba, kuni jalgrattad enam
teineteist ei puuduta. Veenduda, et
jalgrataste ja sõiduki vahel on piisav vahe.

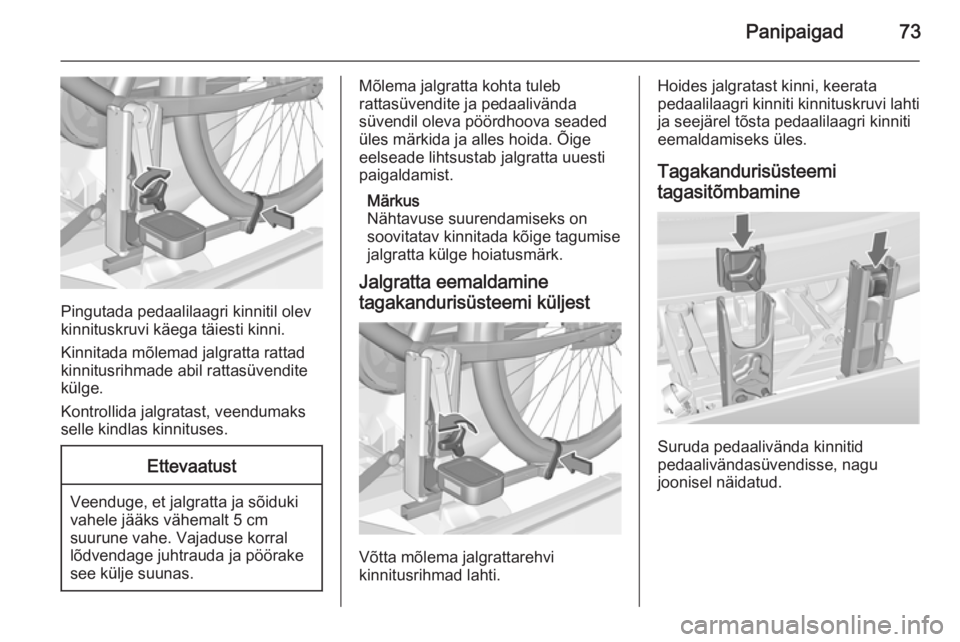

Panipaigad73
Pingutada pedaalilaagri kinnitil olev
kinnituskruvi käega täiesti kinni.
Kinnitada mõlemad jalgratta rattad
kinnitusrihmade abil rattasüvendite
külge.
Kontrollida jalgratast, veendumaks
selle kindlas kinnituses.
Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.
Mõlema jalgratta kohta tuleb
rattasüvendite ja pedaalivända
süvendil oleva pöördhoova seaded
üles märkida ja alles hoida. Õige
eelseade lihtsustab jalgratta uuesti
paigaldamist.
Märkus
Nähtavuse suurendamiseks on
soovitatav kinnitada kõige tagumise
jalgratta külge hoiatusmärk.
Jalgratta eemaldamine
tagakandurisüsteemi küljest
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Hoides jalgratast kinni, keerata
pedaalilaagri kinniti kinnituskruvi lahti ja seejärel tõsta pedaalilaagri kinniti
eemaldamiseks üles.
Tagakandurisüsteemi tagasitõmbamine
Suruda pedaalivända kinnitid
pedaalivändasüvendisse, nagu
joonisel näidatud.

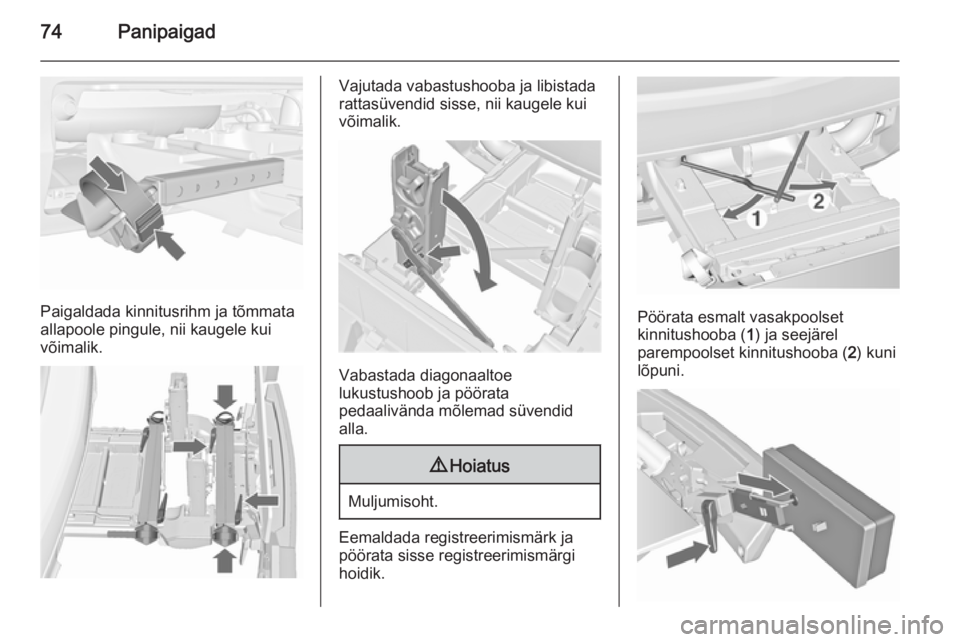

74Panipaigad
Paigaldada kinnitusrihm ja tõmmata
allapoole pingule, nii kaugele kui
võimalik.
Vajutada vabastushooba ja libistada
rattasüvendid sisse, nii kaugele kui
võimalik.
Vabastada diagonaaltoe
lukustushoob ja pöörata
pedaalivända mõlemad süvendid
alla.
9 Hoiatus
Muljumisoht.
Eemaldada registreerimismärk ja
pöörata sisse registreerimismärgi
hoidik.
Pöörata esmalt vasakpoolset
kinnitushooba ( 1) ja seejärel
parempoolset kinnitushooba ( 2) kuni
lõpuni.

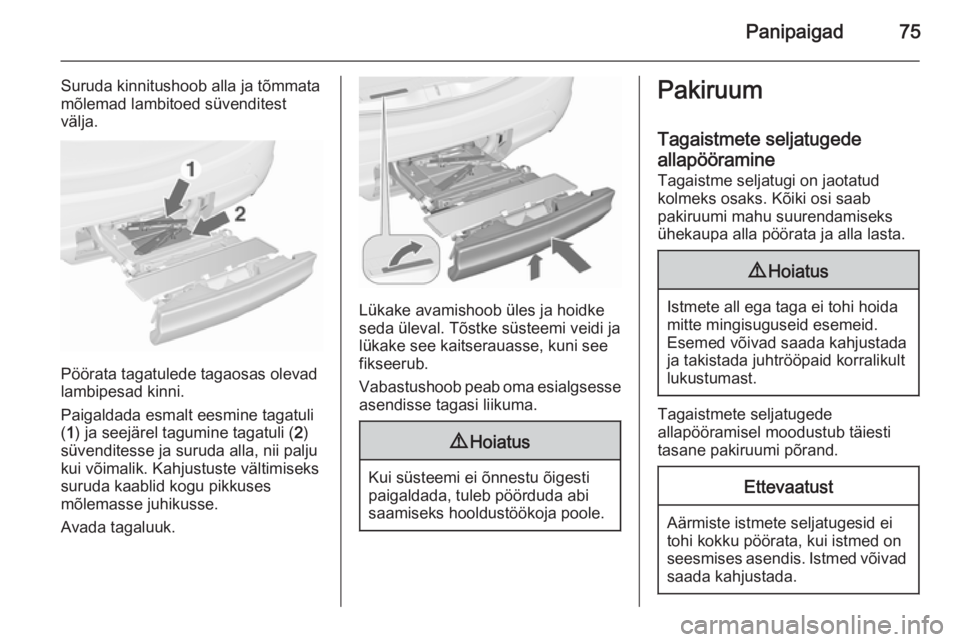

Panipaigad75
Suruda kinnitushoob alla ja tõmmata
mõlemad lambitoed süvenditest
välja.
Pöörata tagatulede tagaosas olevad
lambipesad kinni.
Paigaldada esmalt eesmine tagatuli
( 1 ) ja seejärel tagumine tagatuli ( 2)
süvenditesse ja suruda alla, nii palju kui võimalik. Kahjustuste vältimiseks
suruda kaablid kogu pikkuses
mõlemasse juhikusse.
Avada tagaluuk.
Lükake avamishoob üles ja hoidke seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
Pakiruum
Tagaistmete seljatugede
allapööramine
Tagaistme seljatugi on jaotatud
kolmeks osaks. Kõiki osi saab
pakiruumi mahu suurendamiseks
ühekaupa alla pöörata ja alla lasta.9 Hoiatus
Istmete all ega taga ei tohi hoida
mitte mingisuguseid esemeid.
Esemed võivad saada kahjustada
ja takistada juhtrööpaid korralikult
lukustumast.
Tagaistmete seljatugede
allapööramisel moodustub täiesti
tasane pakiruumi põrand.
Ettevaatust
Aärmiste istmete seljatugesid ei
tohi kokku pöörata, kui istmed on
seesmises asendis. Istmed võivad saada kahjustada.

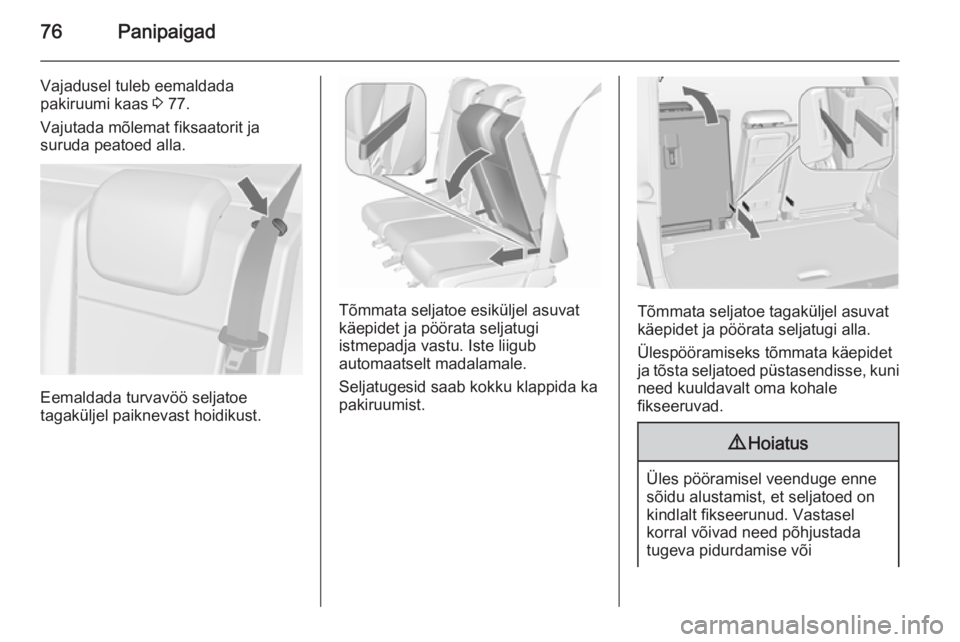

76Panipaigad
Vajadusel tuleb eemaldada
pakiruumi kaas 3 77.
Vajutada mõlemat fiksaatorit ja
suruda peatoed alla.
Eemaldada turvavöö seljatoe
tagaküljel paiknevast hoidikust.
Tõmmata seljatoe esiküljel asuvat
käepidet ja pöörata seljatugi
istmepadja vastu. Iste liigub
automaatselt madalamale.
Seljatugesid saab kokku klappida ka
pakiruumist.Tõmmata seljatoe tagaküljel asuvat
käepidet ja pöörata seljatugi alla.
Ülespööramiseks tõmmata käepidet
ja tõsta seljatoed püstasendisse, kuni
need kuuldavalt oma kohale
fikseeruvad.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või

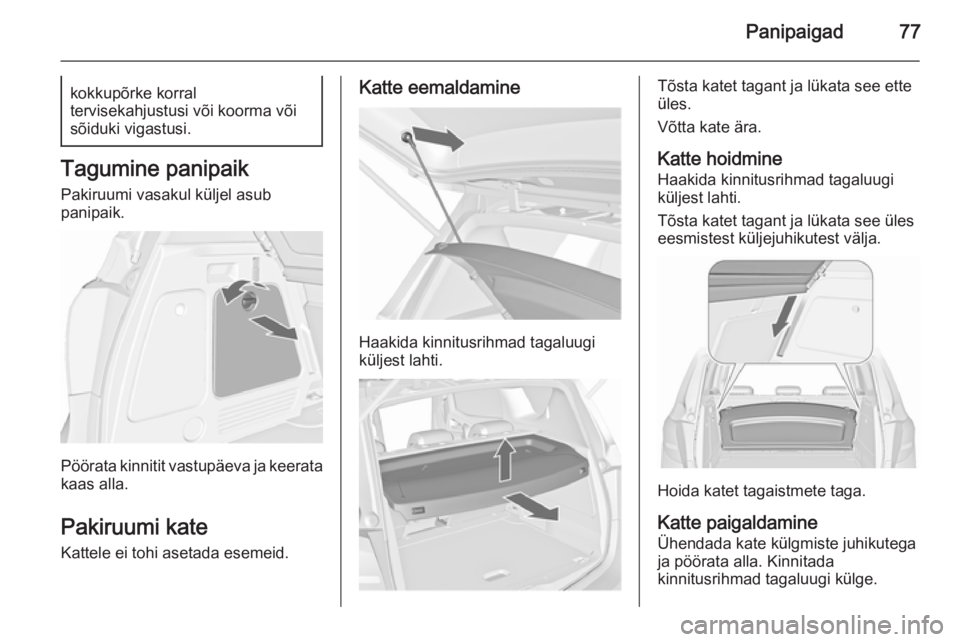

Panipaigad77kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Tagumine panipaik
Pakiruumi vasakul küljel asub
panipaik.
Pöörata kinnitit vastupäeva ja keerata kaas alla.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta katet tagant ja lükata see ette
üles.
Võtta kate ära.
Katte hoidmine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta katet tagant ja lükata see üles
eesmistest küljejuhikutest välja.
Hoida katet tagaistmete taga.
Katte paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.

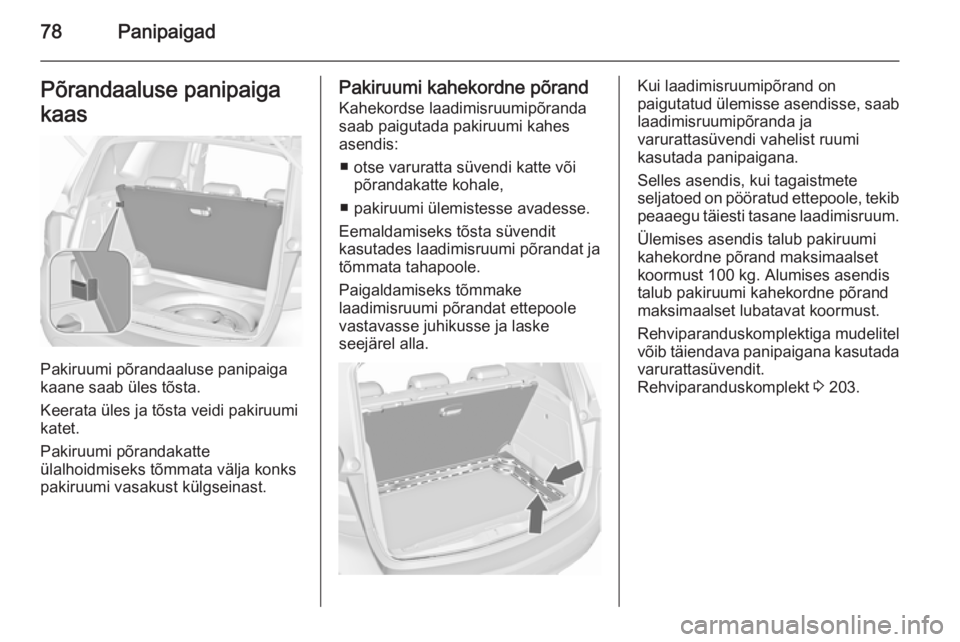

78PanipaigadPõrandaaluse panipaiga
kaas
Pakiruumi põrandaaluse panipaiga
kaane saab üles tõsta.
Keerata üles ja tõsta veidi pakiruumi
katet.
Pakiruumi põrandakatte
ülalhoidmiseks tõmmata välja konks
pakiruumi vasakust külgseinast.
Pakiruumi kahekordne põrand
Kahekordse laadimisruumipõranda
saab paigutada pakiruumi kahes
asendis:
■ otse varuratta süvendi katte või põrandakatte kohale,
■ pakiruumi ülemistesse avadesse.
Eemaldamiseks tõsta süvendit
kasutades laadimisruumi põrandat ja
tõmmata tahapoole.
Paigaldamiseks tõmmake
laadimisruumi põrandat ettepoole
vastavasse juhikusse ja laske
seejärel alla.Kui laadimisruumipõrand on
paigutatud ülemisse asendisse, saab
laadimisruumipõranda ja
varurattasüvendi vahelist ruumi
kasutada panipaigana.
Selles asendis, kui tagaistmete
seljatoed on pööratud ettepoole, tekib peaaegu täiesti tasane laadimisruum.
Ülemises asendis talub pakiruumi
kahekordne põrand maksimaalset
koormust 100 kg. Alumises asendis
talub pakiruumi kahekordne põrand
maksimaalset lubatavat koormust.
Rehviparanduskomplektiga mudelitel
võib täiendava panipaigana kasutada varurattasüvendit.
Rehviparanduskomplekt 3 203.
