OPEL MERIVA 2015.5 Používateľská príručka (in Slovak)

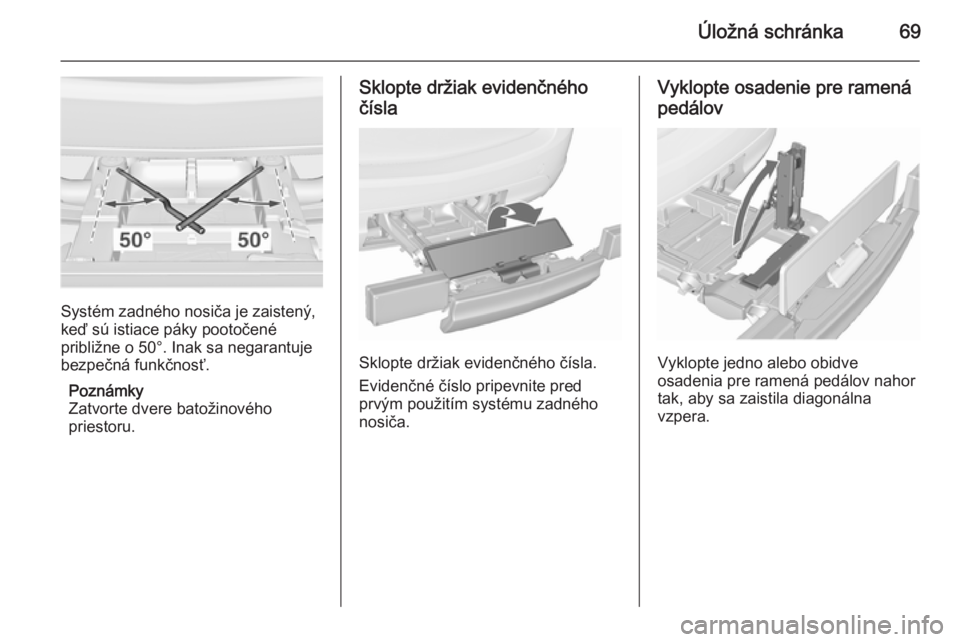

Úložná schránka69
Systém zadného nosiča je zaistený,
keď sú istiace páky pootočené
približne o 50°. Inak sa negarantuje
bezpečná funkčnosť.
Poznámky
Zatvorte dvere batožinového
priestoru.
Sklopte držiak evidenčného
čísla
Sklopte držiak evidenčného čísla.
Evidenčné číslo pripevnite pred
prvým použitím systému zadného
nosiča.
Vyklopte osadenie pre ramená
pedálov
Vyklopte jedno alebo obidve
osadenia pre ramená pedálov nahor tak, aby sa zaistila diagonálna
vzpera.

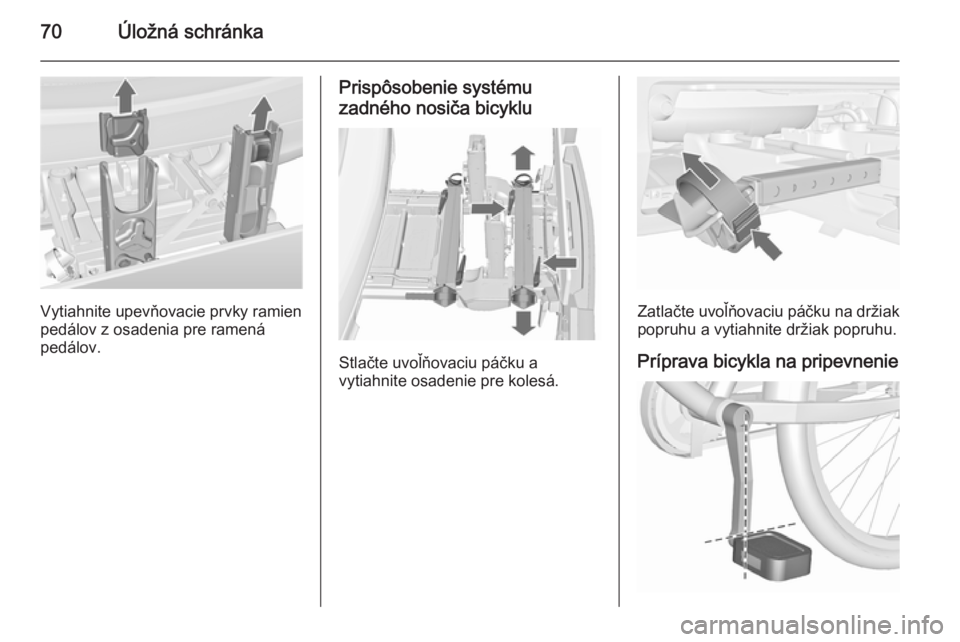

70Úložná schránka
Vytiahnite upevňovacie prvky ramien
pedálov z osadenia pre ramená
pedálov.
Prispôsobenie systému
zadného nosiča bicyklu
Stlačte uvoľňovaciu páčku a
vytiahnite osadenie pre kolesá.
Zatlačte uvoľňovaciu páčku na držiak
popruhu a vytiahnite držiak popruhu.
Príprava bicykla na pripevnenie

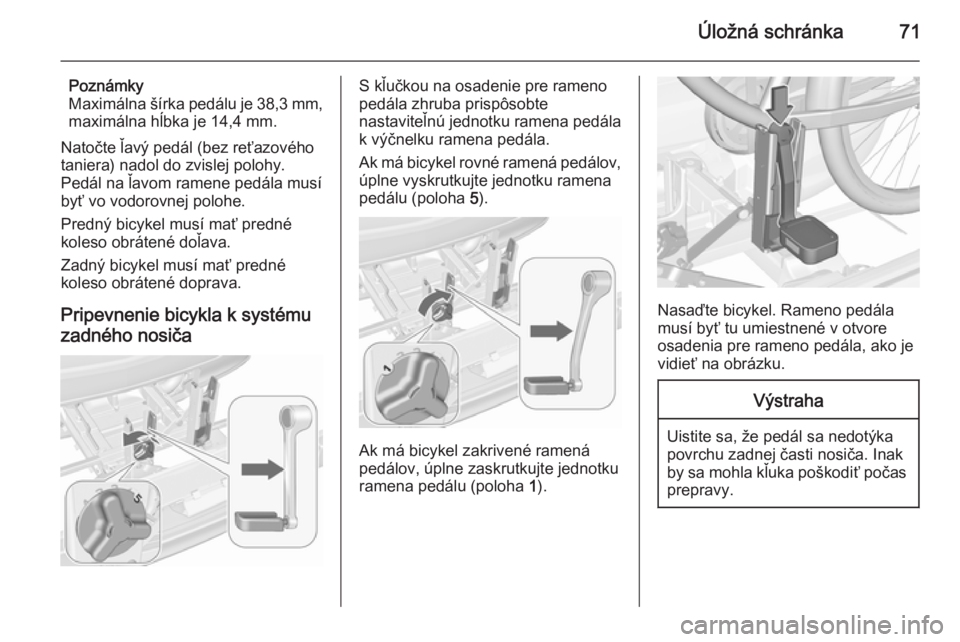

Úložná schránka71
Poznámky
Maximálna šírka pedálu je 38,3 mm ,
maximálna hĺbka je 14,4 mm.
Natočte ľavý pedál (bez reťazového taniera) nadol do zvislej polohy.
Pedál na ľavom ramene pedála musí
byť vo vodorovnej polohe.
Predný bicykel musí mať predné
koleso obrátené doľava.
Zadný bicykel musí mať predné
koleso obrátené doprava.
Pripevnenie bicykla k systému
zadného nosičaS kľučkou na osadenie pre rameno
pedála zhruba prispôsobte
nastaviteľnú jednotku ramena pedála
k výčnelku ramena pedála.
Ak má bicykel rovné ramená pedálov, úplne vyskrutkujte jednotku ramena
pedálu (poloha 5).
Ak má bicykel zakrivené ramená
pedálov, úplne zaskrutkujte jednotku
ramena pedálu (poloha 1).
Nasaďte bicykel. Rameno pedála
musí byť tu umiestnené v otvore
osadenia pre rameno pedála, ako je
vidieť na obrázku.
Výstraha
Uistite sa, že pedál sa nedotýka
povrchu zadnej časti nosiča. Inak
by sa mohla kľuka poškodiť počas prepravy.

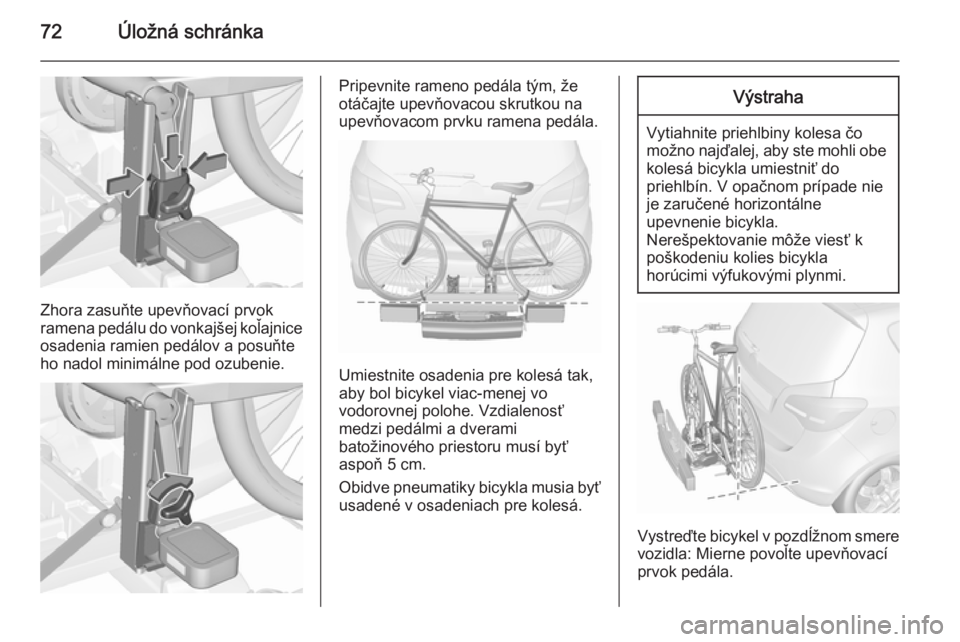

72Úložná schránka
Zhora zasuňte upevňovací prvok
ramena pedálu do vonkajšej koľajnice
osadenia ramien pedálov a posuňte
ho nadol minimálne pod ozubenie.
Pripevnite rameno pedála tým, že
otáčajte upevňovacou skrutkou na
upevňovacom prvku ramena pedála.
Umiestnite osadenia pre kolesá tak,
aby bol bicykel viac-menej vo
vodorovnej polohe. Vzdialenosť
medzi pedálmi a dverami
batožinového priestoru musí byť
aspoň 5 cm.
Obidve pneumatiky bicykla musia byť usadené v osadeniach pre kolesá.
Výstraha
Vytiahnite priehlbiny kolesa čomožno najďalej, aby ste mohli obe kolesá bicykla umiestniť do
priehlbín. V opačnom prípade nie
je zaručené horizontálne
upevnenie bicykla.
Nerešpektovanie môže viesť k
poškodeniu kolies bicykla
horúcimi výfukovými plynmi.
Vystreďte bicykel v pozdĺžnom smere
vozidla: Mierne povoľte upevňovací
prvok pedála.

Úložná schránka73
Pomocou kľučky na osadenie pre
rameno pedála postavte bicykel do
vztýčenej polohy.
Ak si dva bicykle vzájomne prekážajú, je možné relatívne polohy bicyklov
prispôsobiť tým, že nastavíte
osadenie pre kolesá a kľučku na
osadení pre rameno pedála tak, aby
sa bicykle prestali vzájomne dotýkať.
Dbajte na to, aby bola zachovaná
dostatočná vzdialenosť od vozidla.
Rukou dotiahnite upevňovaciu
skrutku pre upevňovací prvok ložiska pedálu do jeho maximálneho bodu.
Zaistite obidve kolesá bicykla do
osadenia pre kolesá pomocou
popruhových držiakov.
Skontrolujte bicykel, či je správne
zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Nastavenie pre osadenie pre kolesá
a na kľučke na osadení pre rameno
pedála je nutné pre každý jednotlivý
bicykel zaznamenať a uschovať.
Správne predbežné nastavenie
uľahčí prácu pri budúcom
pripevňovaní bicykla.
Poznámky
Za účelom zvýšenia viditeľnosti sa odporúča na posledný bicykel
umiestniť výstražnú značku.
Sňatie bicykla zo systému
zadného nosiča
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Pridržte bicykel; povoľte upevňovaciu
skrutku pre upevňovací prvok ložiska pedála, potom zdvihnite upevňovací
prvok ložiska pedálu a snímte ho.

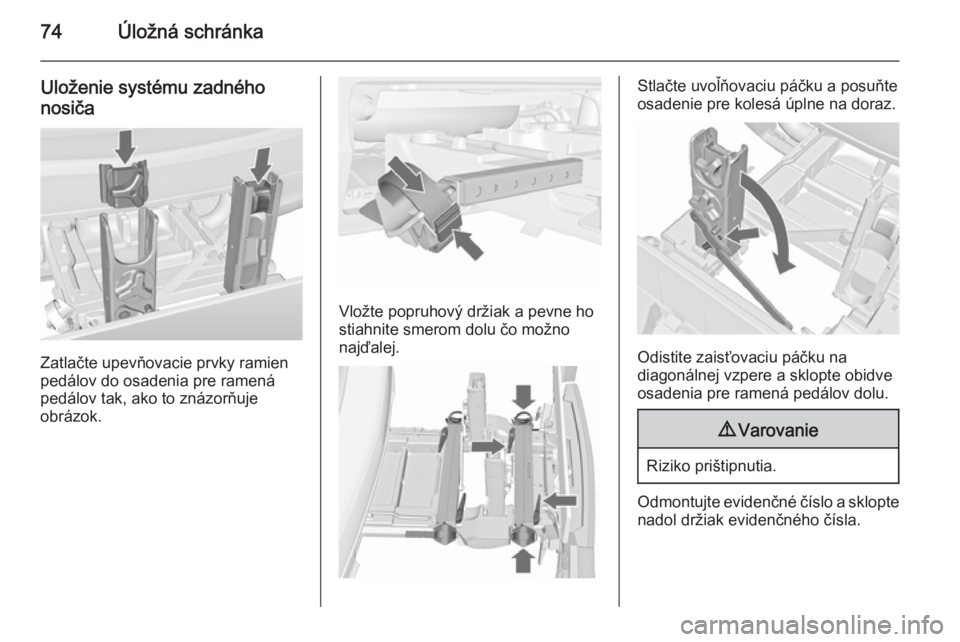

74Úložná schránka
Uloženie systému zadného
nosiča
Zatlačte upevňovacie prvky ramien
pedálov do osadenia pre ramená
pedálov tak, ako to znázorňuje
obrázok.
Vložte popruhový držiak a pevne ho
stiahnite smerom dolu čo možno
najďalej.
Stlačte uvoľňovaciu páčku a posuňte
osadenie pre kolesá úplne na doraz.
Odistite zaisťovaciu páčku na
diagonálnej vzpere a sklopte obidve
osadenia pre ramená pedálov dolu.
9 Varovanie
Riziko prištipnutia.
Odmontujte evidenčné číslo a sklopte
nadol držiak evidenčného čísla.

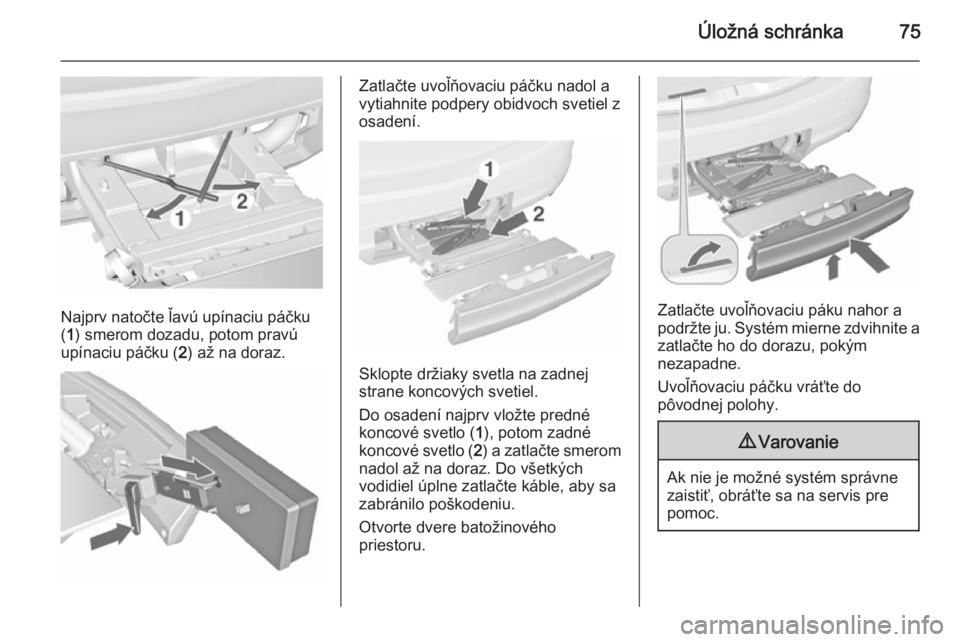

Úložná schránka75
Najprv natočte ľavú upínaciu páčku
( 1 ) smerom dozadu, potom pravú
upínaciu páčku ( 2) až na doraz.
Zatlačte uvoľňovaciu páčku nadol a
vytiahnite podpery obidvoch svetiel z
osadení.
Sklopte držiaky svetla na zadnej
strane koncových svetiel.
Do osadení najprv vložte predné
koncové svetlo ( 1), potom zadné
koncové svetlo ( 2) a zatlačte smerom
nadol až na doraz. Do všetkých
vodidiel úplne zatlačte káble, aby sa
zabránilo poškodeniu.
Otvorte dvere batožinového
priestoru.
Zatlačte uvoľňovaciu páku nahor a podržte ju. Systém mierne zdvihnite a
zatlačte ho do dorazu, pokým
nezapadne.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.

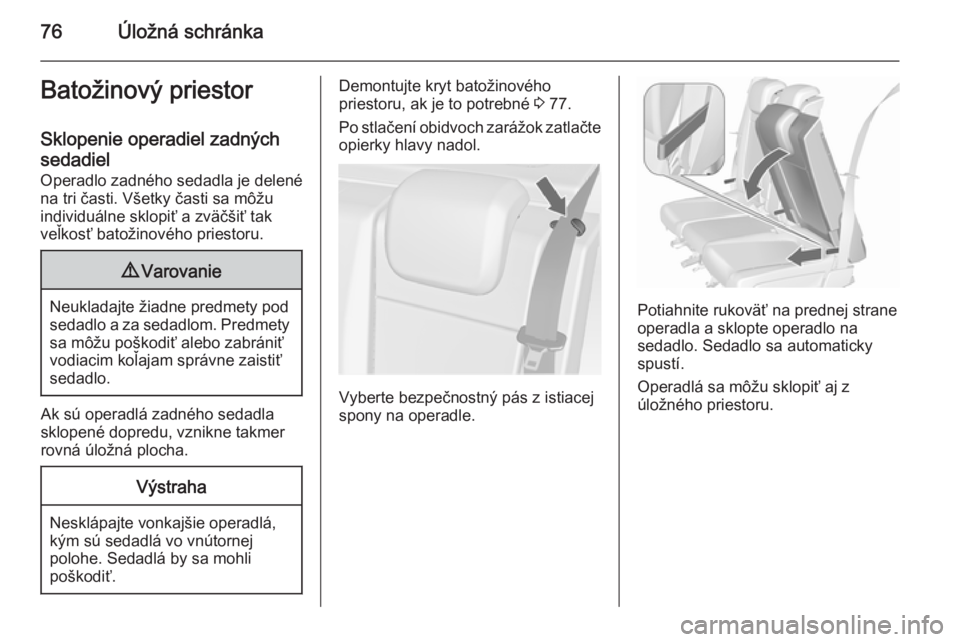

76Úložná schránkaBatožinový priestor
Sklopenie operadiel zadných
sedadiel Operadlo zadného sedadla je delené
na tri časti. Všetky časti sa môžu
individuálne sklopiť a zväčšiť tak
veľkosť batožinového priestoru.9 Varovanie
Neukladajte žiadne predmety pod
sedadlo a za sedadlom. Predmety sa môžu poškodiť alebo zabrániť
vodiacim koľajam správne zaistiť
sedadlo.
Ak sú operadlá zadného sedadla sklopené dopredu, vznikne takmer
rovná úložná plocha.
Výstraha
Nesklápajte vonkajšie operadlá,
kým sú sedadlá vo vnútornej
polohe. Sedadlá by sa mohli
poškodiť.
Demontujte kryt batožinového
priestoru, ak je to potrebné 3 77.
Po stlačení obidvoch zarážok zatlačte opierky hlavy nadol.
Vyberte bezpečnostný pás z istiacej
spony na operadle.
Potiahnite rukoväť na prednej strane
operadla a sklopte operadlo na
sedadlo. Sedadlo sa automaticky
spustí.
Operadlá sa môžu sklopiť aj z
úložného priestoru.

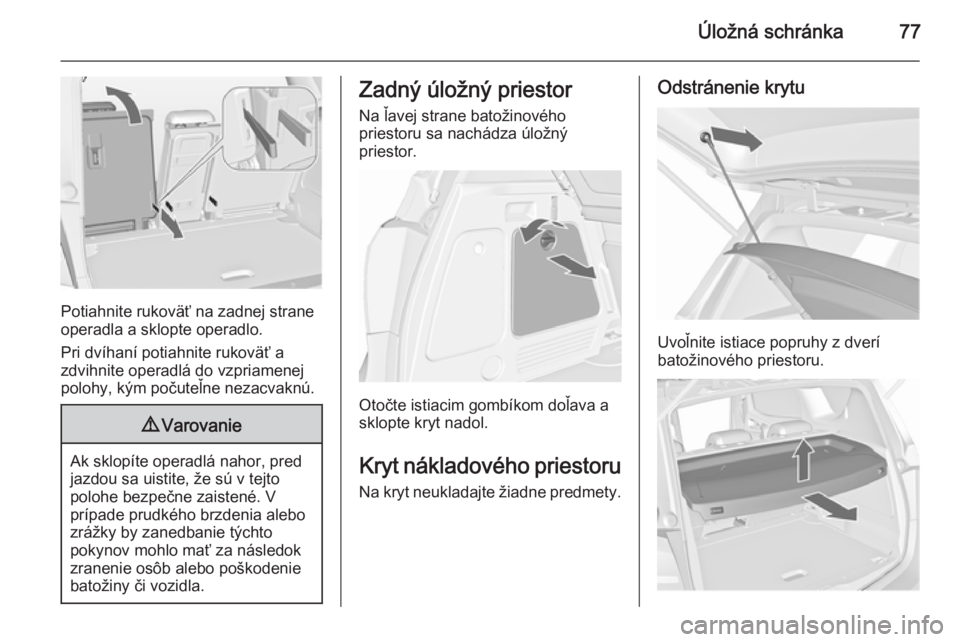

Úložná schránka77
Potiahnite rukoväť na zadnej strane
operadla a sklopte operadlo.
Pri dvíhaní potiahnite rukoväť a
zdvihnite operadlá do vzpriamenej
polohy, kým počuteľne nezacvaknú.
9 Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Zadný úložný priestor
Na ľavej strane batožinového
priestoru sa nachádza úložný
priestor.
Otočte istiacim gombíkom doľava a
sklopte kryt nadol.
Kryt nákladového priestoru
Na kryt neukladajte žiadne predmety.
Odstránenie krytu
Uvoľnite istiace popruhy z dverí
batožinového priestoru.

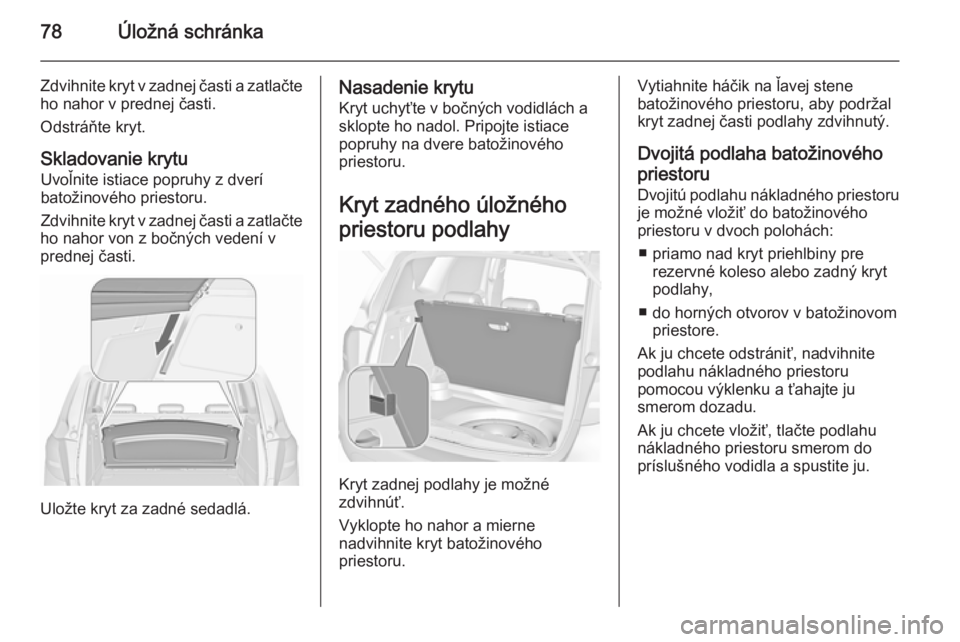

78Úložná schránka
Zdvihnite kryt v zadnej časti a zatlačteho nahor v prednej časti.
Odstráňte kryt.
Skladovanie krytu Uvoľnite istiace popruhy z dverí
batožinového priestoru.
Zdvihnite kryt v zadnej časti a zatlačte
ho nahor von z bočných vedení v
prednej časti.
Uložte kryt za zadné sedadlá.
Nasadenie krytu
Kryt uchyťte v bočných vodidlách a
sklopte ho nadol. Pripojte istiace
popruhy na dvere batožinového
priestoru.
Kryt zadného úložného
priestoru podlahy
Kryt zadnej podlahy je možné
zdvihnúť.
Vyklopte ho nahor a mierne
nadvihnite kryt batožinového
priestoru.
Vytiahnite háčik na ľavej stene
batožinového priestoru, aby podržal
kryt zadnej časti podlahy zdvihnutý.
Dvojitá podlaha batožinového
priestoru Dvojitú podlahu nákladného priestoru
je možné vložiť do batožinového
priestoru v dvoch polohách:
■ priamo nad kryt priehlbiny pre rezervné koleso alebo zadný kryt
podlahy,
■ do horných otvorov v batožinovom priestore.
Ak ju chcete odstrániť, nadvihnite
podlahu nákladného priestoru
pomocou výklenku a ťahajte ju
smerom dozadu.
Ak ju chcete vložiť, tlačte podlahu
nákladného priestoru smerom do
príslušného vodidla a spustite ju.
