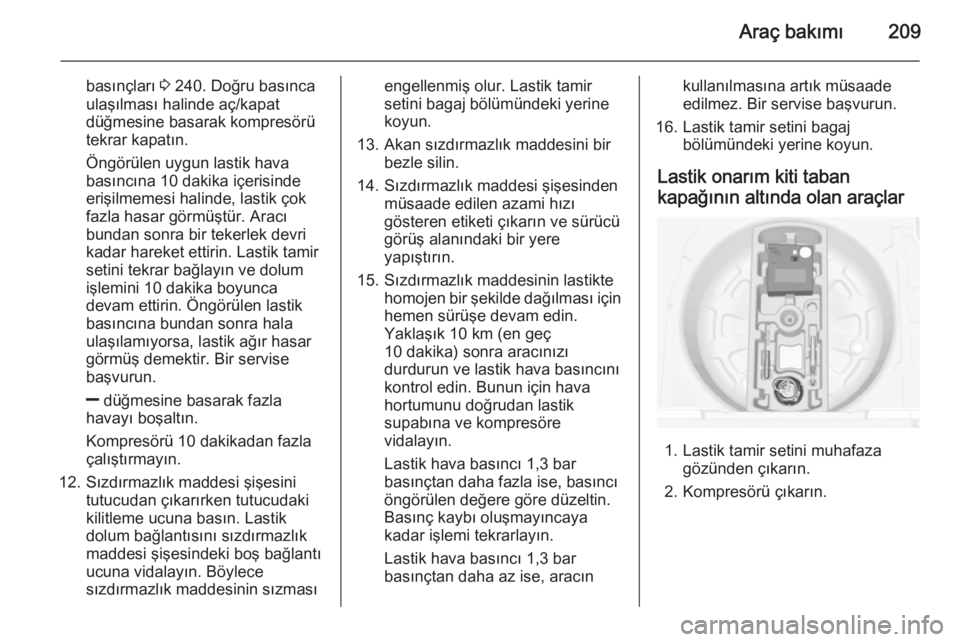

Araç bakımı209
basınçları 3 240. Doğru basınca
ulaşılması halinde aç/kapat
düğmesine basarak kompresörü
tekrar kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
] düğmesine basarak fazla
havayı boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
12. Sızdırmazlık maddesi şişesini tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı
ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızmasıengellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
13. Akan sızdırmazlık maddesini bir bezle silin.
14. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü
görüş alanındaki bir yere
yapıştırın.
15. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracınkullanılmasına artık müsaade
edilmez. Bir servise başvurun.
16. Lastik tamir setini bagaj bölümündeki yerine koyun.
Lastik onarım kiti taban
kapağının altında olan araçlar
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.

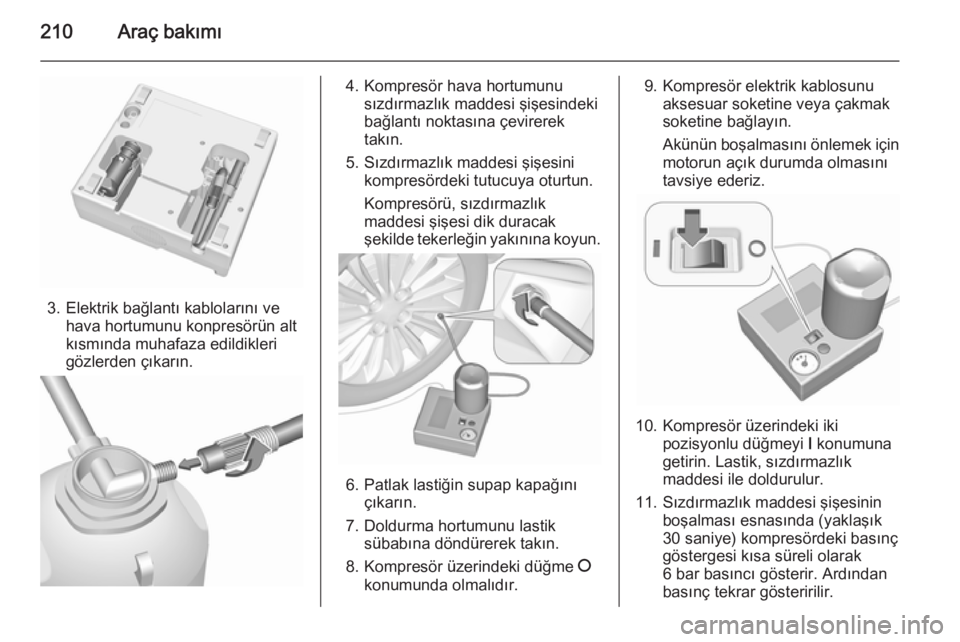

210Araç bakımı
3. Elektrik bağlantı kablolarını vehava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.

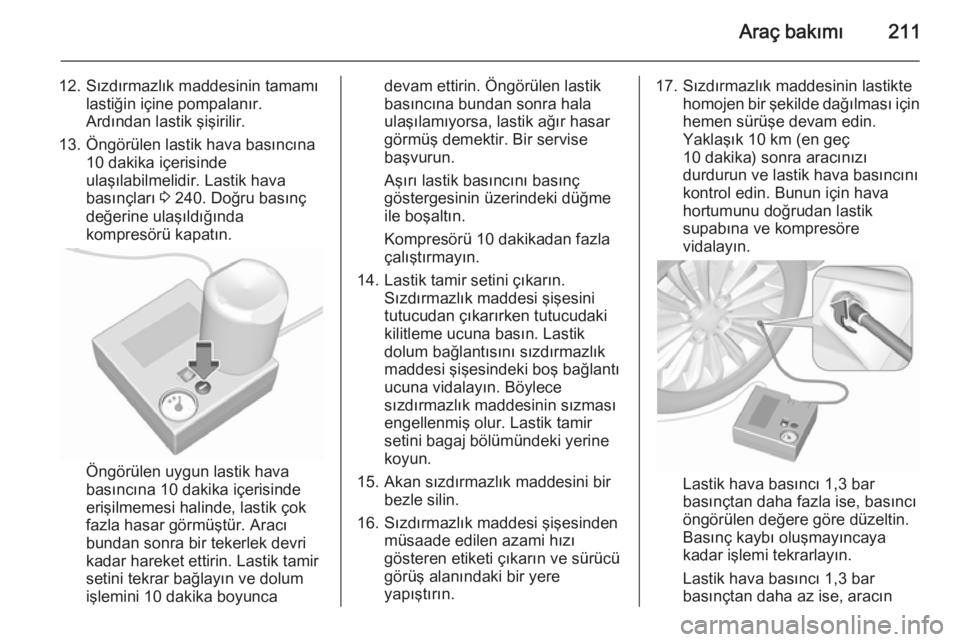

Araç bakımı211
12. Sızdırmazlık maddesinin tamamılastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basınçları 3 240. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın

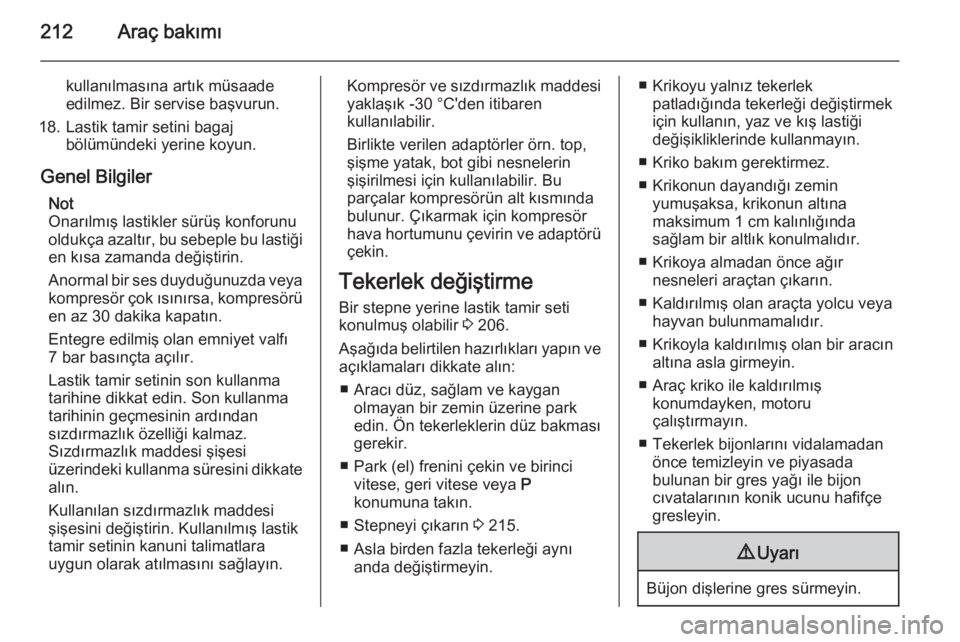

212Araç bakımı
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Genel Bilgiler Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği en kısa zamanda değiştirin.
Anormal bir ses duyduğunuzda veya
kompresör çok ısınırsa, kompresörü en az 30 dakika kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastik
tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Birlikte verilen adaptörler örn. top, şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 206.
Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.
■ Park (el) frenini çekin ve birinci vitese, geri vitese veya P
konumuna takın.
■ Stepneyi çıkarın 3 215.
■ Asla birden fazla tekerleği aynı anda değiştirmeyin.■ Krikoyu yalnız tekerlekpatladığında tekerleği değiştirmek
için kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Kriko bakım gerektirmez.
■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Krikoya almadan önce ağır nesneleri araçtan çıkarın.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
■ Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
■ Tekerlek bijonlarını vidalamadan önce temizleyin ve piyasada
bulunan bir gres yağı ile bijon
cıvatalarının konik ucunu hafifçe
gresleyin.9 Uyarı
Büjon dişlerine gres sürmeyin.

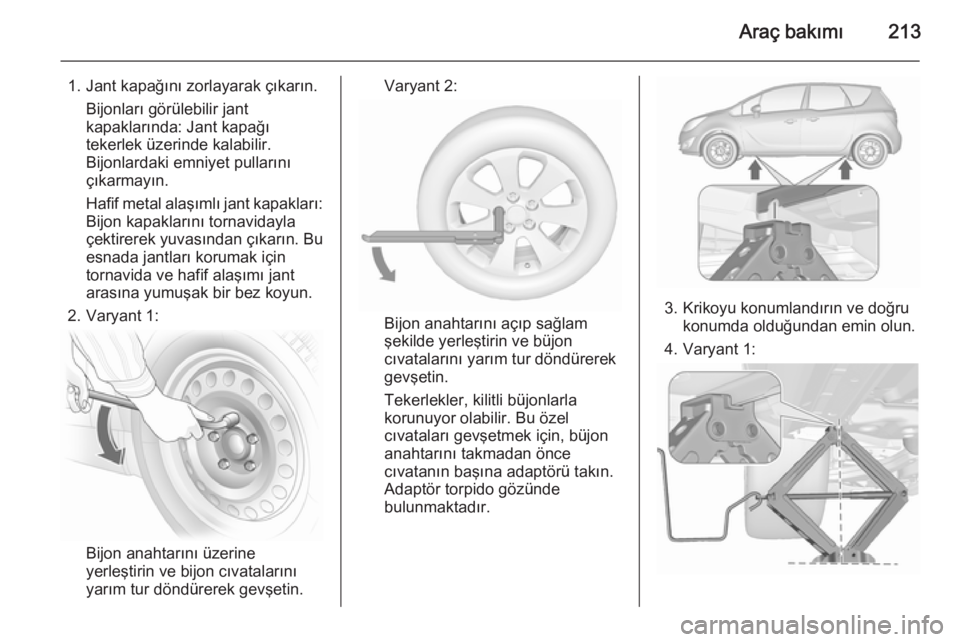

Araç bakımı213
1. Jant kapağını zorlayarak çıkarın.Bijonları görülebilir jantkapaklarında: Jant kapağı
tekerlek üzerinde kalabilir.
Bijonlardaki emniyet pullarını
çıkarmayın.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Varyant 1:
Bijon anahtarını üzerine
yerleştirin ve bijon cıvatalarını
yarım tur döndürerek gevşetin.
Varyant 2:
Bijon anahtarını açıp sağlam
şekilde yerleştirin ve büjon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
cıvataları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına adaptörü takın.
Adaptör torpido gözünde
bulunmaktadır.3. Krikoyu konumlandırın ve doğru konumda olduğundan emin olun.
4. Varyant 1:

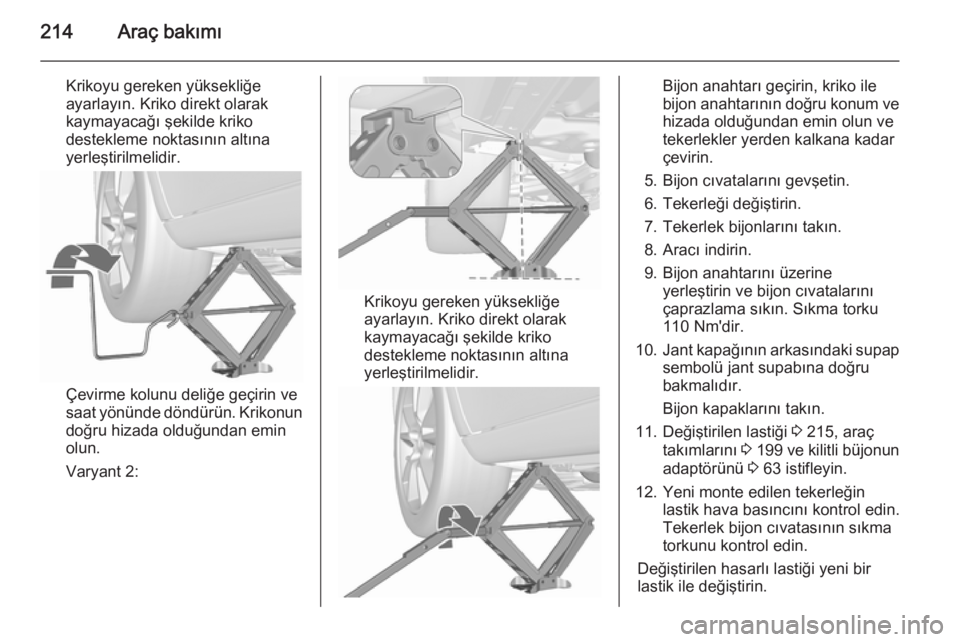

214Araç bakımı
Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Çevirme kolunu deliğe geçirin ve
saat yönünde döndürün. Krikonun
doğru hizada olduğundan emin
olun.
Varyant 2:
Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak
kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin.
7. Tekerlek bijonlarını takın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
110 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Değiştirilen lastiği 3 215, araç
takımlarını 3 199 ve kilitli büjonun
adaptörünü 3 63 istifleyin.
12. Yeni monte edilen tekerleğin lastik hava basıncını kontrol edin.
Tekerlek bijon cıvatasının sıkma
torkunu kontrol edin.
Değiştirilen hasarlı lastiği yeni bir
lastik ile değiştirin.

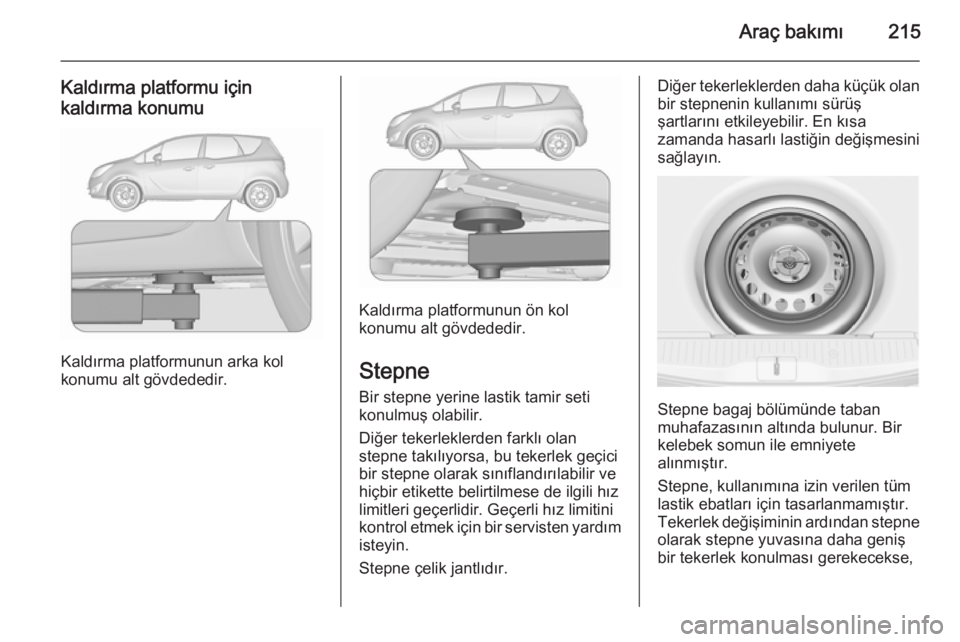

Araç bakımı215
Kaldırma platformu için
kaldırma konumu
Kaldırma platformunun arka kol
konumu alt gövdededir.
Kaldırma platformunun ön kol
konumu alt gövdededir.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım
isteyin.
Stepne çelik jantlıdır.
Diğer tekerleklerden daha küçük olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin değişmesini
sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur. Bir kelebek somun ile emniyete
alınmıştır.
Stepne, kullanımına izin verilen tüm
lastik ebatları için tasarlanmamıştır.
Tekerlek değişiminin ardından stepne olarak stepne yuvasına daha geniş
bir tekerlek konulması gerekecekse,

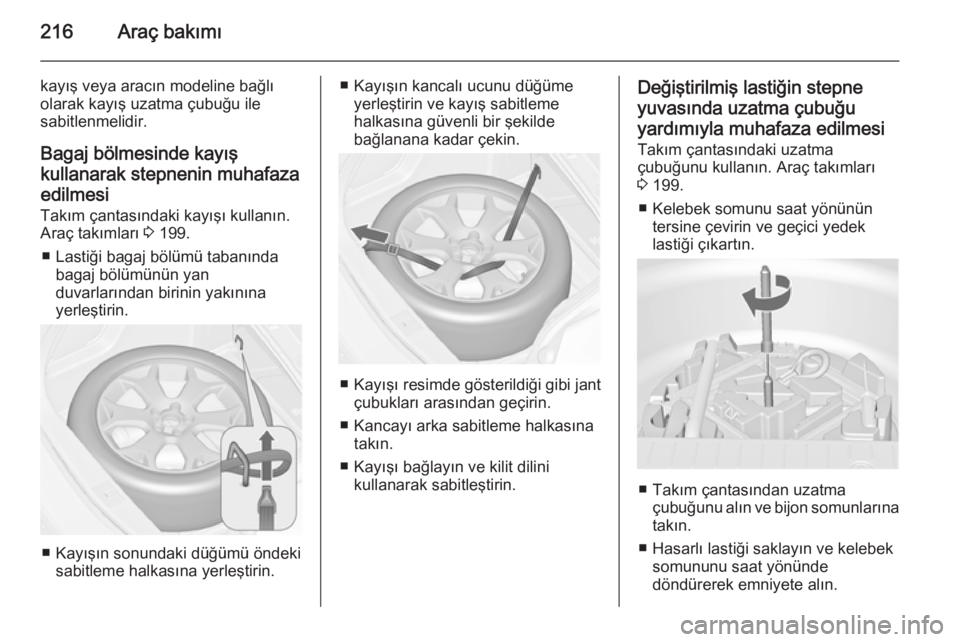

216Araç bakımı
kayış veya aracın modeline bağlı
olarak kayış uzatma çubuğu ile
sabitlenmelidir.
Bagaj bölmesinde kayış
kullanarak stepnenin muhafaza edilmesi Takım çantasındaki kayışı kullanın.
Araç takımları 3 199.
■ Lastiği bagaj bölümü tabanında bagaj bölümünün yan
duvarlarından birinin yakınına
yerleştirin.
■ Kayışın sonundaki düğümü öndeki sabitleme halkasına yerleştirin.
■ Kayışın kancalı ucunu düğümeyerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.
■ Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
■ Kancayı arka sabitleme halkasına takın.
■ Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.
Değiştirilmiş lastiğin stepne
yuvasında uzatma çubuğu
yardımıyla muhafaza edilmesi
Takım çantasındaki uzatma
çubuğunu kullanın. Araç takımları
3 199.
■ Kelebek somunu saat yönünün tersine çevirin ve geçici yedek
lastiği çıkartın.
■ Takım çantasından uzatma çubuğunu alın ve bijon somunlarına
takın.
■ Hasarlı lastiği saklayın ve kelebek somununu saat yönünde
döndürerek emniyete alın.

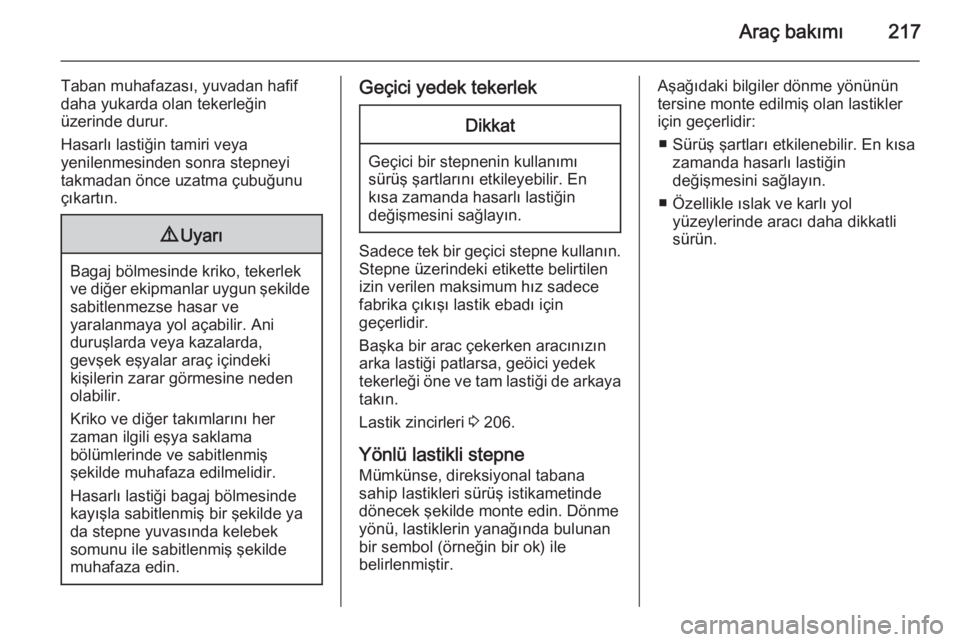

Araç bakımı217
Taban muhafazası, yuvadan hafif
daha yukarda olan tekerleğin
üzerinde durur.
Hasarlı lastiğin tamiri veya yenilenmesinden sonra stepneyi
takmadan önce uzatma çubuğunu
çıkartın.9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde
sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Kriko ve diğer takımlarını her
zaman ilgili eşya saklama
bölümlerinde ve sabitlenmiş
şekilde muhafaza edilmelidir.
Hasarlı lastiği bagaj bölmesinde
kayışla sabitlenmiş bir şekilde ya
da stepne yuvasında kelebek
somunu ile sabitlenmiş şekilde
muhafaza edin.
Geçici yedek tekerlekDikkat
Geçici bir stepnenin kullanımı
sürüş şartlarını etkileyebilir. En
kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
Sadece tek bir geçici stepne kullanın. Stepne üzerindeki etikette belirtilen
izin verilen maksimum hız sadece
fabrika çıkışı lastik ebadı için
geçerlidir.
Başka bir arac çekerken aracınızın
arka lastiği patlarsa, geöici yedek
tekerleği öne ve tam lastiği de arkaya takın.
Lastik zincirleri 3 206.
Yönlü lastikli stepne Mümkünse, direksiyonal tabana
sahip lastikleri sürüş istikametinde
dönecek şekilde monte edin. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
■ Sürüş şartları etkilenebilir. En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
■ Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.

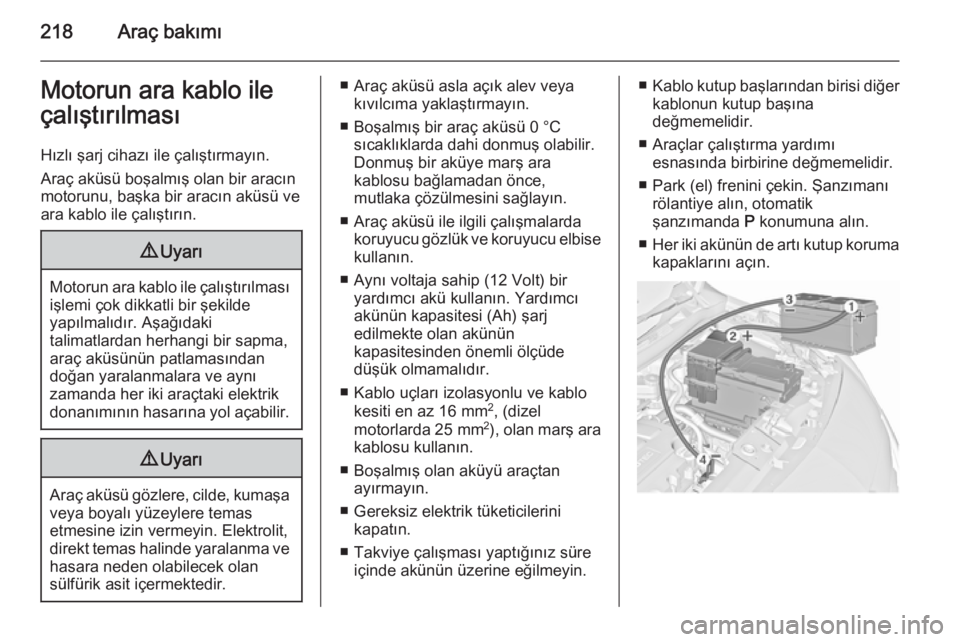

218Araç bakımıMotorun ara kablo ileçalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Araç aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
araç aküsünün patlamasından
doğan yaralanmalara ve aynı
zamanda her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Araç aküsü gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Elektrolit,
direkt temas halinde yaralanma ve hasara neden olabilecek olan
sülfürik asit içermektedir.
■ Araç aküsü asla açık alev veya kıvılcıma yaklaştırmayın.
■ Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş olabilir.
Donmuş bir aküye marş ara
kablosu bağlamadan önce,
mutlaka çözülmesini sağlayın.
■ Araç aküsü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu elbise
kullanın.
■ Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
■ Kablo uçları izolasyonlu ve kablo kesiti en az 16 mm 2
, (dizel
motorlarda 25 mm 2
), olan marş ara
kablosu kullanın.
■ Boşalmış olan aküyü araçtan ayırmayın.
■ Gereksiz elektrik tüketicilerini kapatın.
■ Takviye çalışması yaptığınız süre içinde akünün üzerine eğilmeyin.■Kablo kutup başlarından birisi diğer
kablonun kutup başına
değmemelidir.
■ Araçlar çalıştırma yardımı esnasında birbirine değmemelidir.
■ Park (el) frenini çekin. Şanzımanı rölantiye alın, otomatik
şanzımanda P konumuna alın.
■ Her iki akünün de artı kutup koruma
kapaklarını açın.
