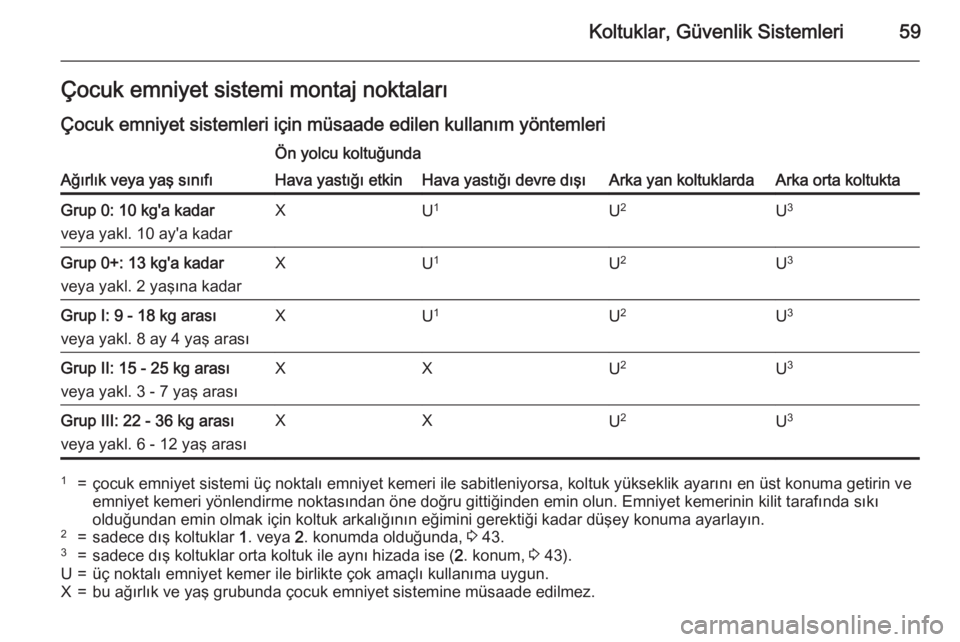

Koltuklar, Güvenlik Sistemleri59Çocuk emniyet sistemi montaj noktalarıÇocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık veya yaş sınıfı
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
Hava yastığı etkinHava yastığı devre dışıGrup 0: 10 kg'a kadar
veya yakl. 10 ay'a kadarXU 1U 2U3Grup 0+: 13 kg'a kadar
veya yakl. 2 yaşına kadarXU 1U2U3Grup I: 9 - 18 kg arası
veya yakl. 8 ay 4 yaş arasıXU 1U2U3Grup II: 15 - 25 kg arası
veya yakl. 3 - 7 yaş arasıXXU 2U3Grup III: 22 - 36 kg arası
veya yakl. 6 - 12 yaş arasıXXU 2U 31=çocuk emniyet sistemi üç noktalı emniyet kemeri ile sabitleniyorsa, koltuk yükseklik ayarını en üst konuma getirin ve
emniyet kemeri yönlendirme noktasından öne doğru gittiğinden emin olun. Emniyet kemerinin kilit tarafında sıkı
olduğundan emin olmak için koltuk arkalığının eğimini gerektiği kadar düşey konuma ayarlayın.2=sadece dış koltuklar 1. veya 2. konumda olduğunda, 3 43.3=sadece dış koltuklar orta koltuk ile aynı hizada ise ( 2. konum, 3 43).U=üç noktalı emniyet kemer ile birlikte çok amaçlı kullanıma uygun.X=bu ağırlık ve yaş grubunda çocuk emniyet sistemine müsaade edilmez.

60Koltuklar, Güvenlik Sistemleri

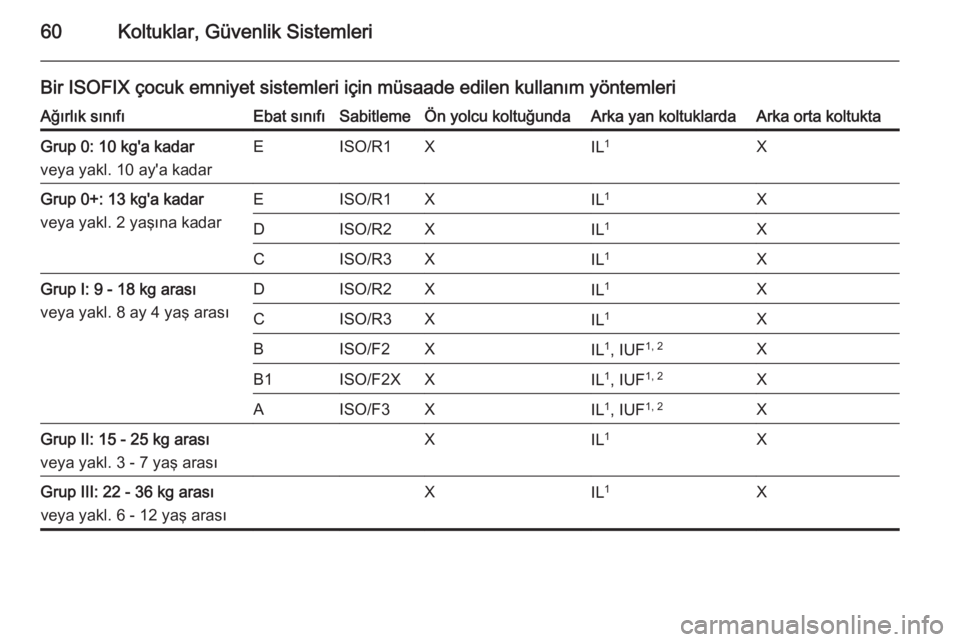

Bir ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriAğırlık sınıfıEbat sınıfıSabitlemeÖn yolcu koltuğundaArka yan koltuklardaArka orta koltuktaGrup 0: 10 kg'a kadar
veya yakl. 10 ay'a kadarEISO/R1XIL 1XGrup 0+: 13 kg'a kadar
veya yakl. 2 yaşına kadarEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGrup I: 9 - 18 kg arası
veya yakl. 8 ay 4 yaş arasıDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL 1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XGrup II: 15 - 25 kg arası
veya yakl. 3 - 7 yaş arasıXIL 1XGrup III: 22 - 36 kg arası
veya yakl. 6 - 12 yaş arasıXIL 1X

Koltuklar, Güvenlik Sistemleri61

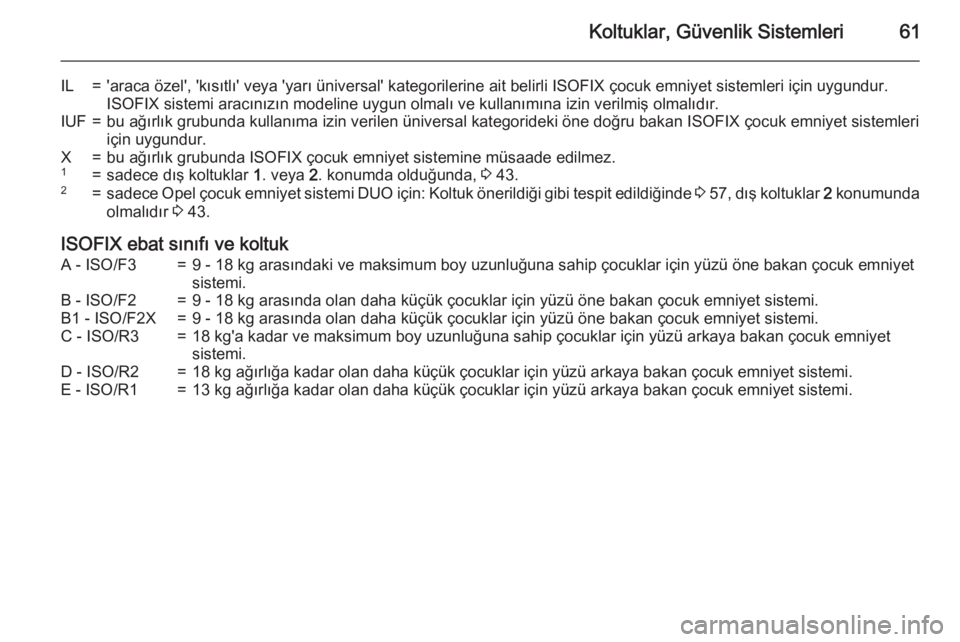

IL='araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX sistemi aracınızın modeline uygun olmalı ve kullanımına izin verilmiş olmalıdır.IUF=bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundur.X=bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez.1=sadece dış koltuklar 1. veya 2. konumda olduğunda, 3 43.2=sadece Opel çocuk emniyet sistemi DUO için: Koltuk önerildiği gibi tespit edildiğinde 3 57 , dış koltuklar 2 konumunda
olmalıdır 3 43.
ISOFIX ebat sınıfı ve koltuk
A - ISO/F3=9 - 18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet
sistemi.B - ISO/F2=9 - 18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.B1 - ISO/F2X=9 - 18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.C - ISO/R3=18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemi.D - ISO/R2=18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.E - ISO/R1=13 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.

62Koltuklar, Güvenlik SistemleriISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Özel araç ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir.
ISOFIX tespit mandalları koltuk
sırtlığındaki etiketlerden tanınabilir.
Top-Tether sabitleme
halkaları Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
iÅŸaretlenmiÅŸtir.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin.
Top-Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Universal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir.

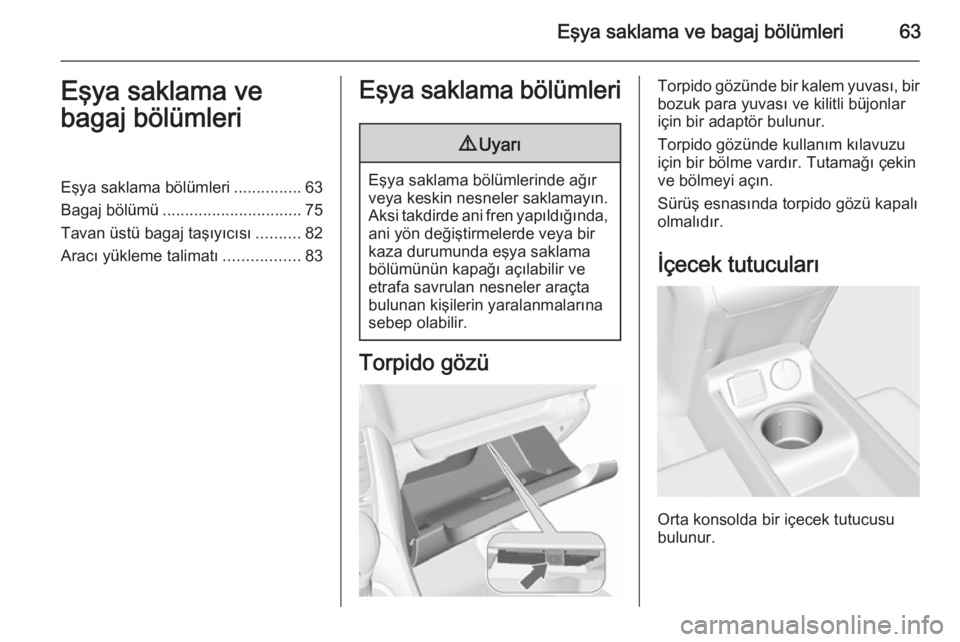

Eşya saklama ve bagaj bölümleri63Eşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............63
Bagaj bölümü ............................... 75
Tavan üstü bagaj taşıyıcısı ..........82
Aracı yükleme talimatı .................83Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eÅŸya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünde bir kalem yuvası, bir bozuk para yuvası ve kilitli büjonlar
için bir adaptör bulunur.
Torpido gözünde kullanım kılavuzu
için bir bölme vardır. Tutamağı çekin ve bölmeyi açın.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Orta konsolda bir içecek tutucusu
bulunur.

64Eşya saklama ve bagaj bölümleri

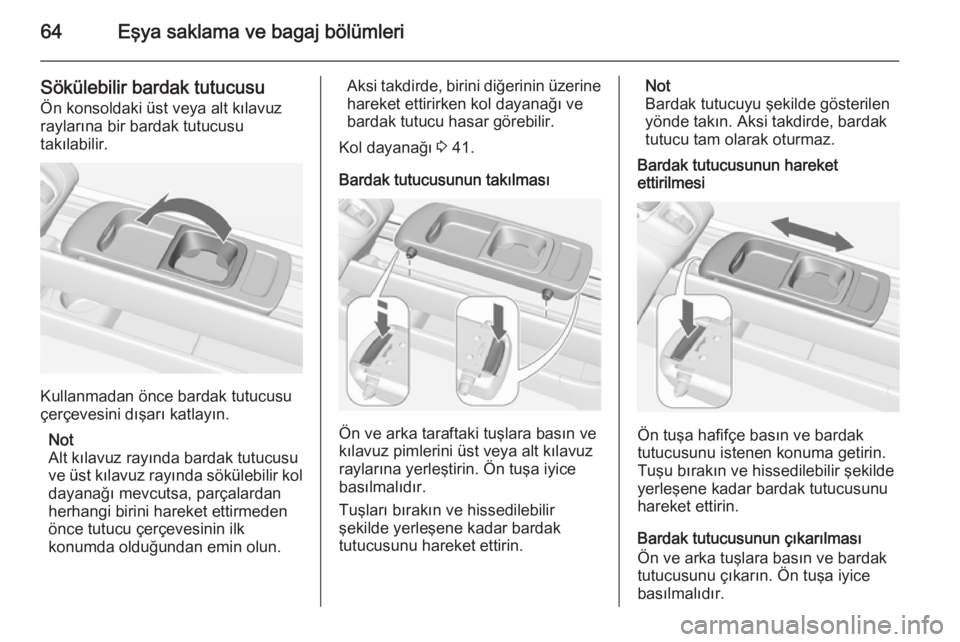

Sökülebilir bardak tutucusu
Ön konsoldaki üst veya alt kılavuz
raylarına bir bardak tutucusu
takılabilir.
Kullanmadan önce bardak tutucusu
çerçevesini dışarı katlayın.
Not
Alt kılavuz rayında bardak tutucusu
ve üst kılavuz rayında sökülebilir kol dayanağı mevcutsa, parçalardan
herhangi birini hareket ettirmeden
önce tutucu çerçevesinin ilk
konumda olduÄŸundan emin olun.
Aksi takdirde, birini diğerinin üzerine hareket ettirirken kol dayanağı ve
bardak tutucu hasar görebilir.
Kol dayanağı 3 41.
Bardak tutucusunun takılması
Ön ve arka taraftaki tuşlara basın ve
kılavuz pimlerini üst veya alt kılavuz raylarına yerleştirin. Ön tuşa iyice
basılmalıdır.
Tuşları bırakın ve hissedilebilir
ÅŸekilde yerleÅŸene kadar bardak
tutucusunu hareket ettirin.
Not
Bardak tutucuyu şekilde gösterilen
yönde takın. Aksi takdirde, bardak
tutucu tam olarak oturmaz.
Bardak tutucusunun hareket
ettirilmesi
Ön tuşa hafifçe basın ve bardak
tutucusunu istenen konuma getirin.
Tuşu bırakın ve hissedilebilir şekilde
yerleÅŸene kadar bardak tutucusunu
hareket ettirin.
Bardak tutucusunun çıkarılması
Ön ve arka tuşlara basın ve bardak
tutucusunu çıkarın. Ön tuşa iyice
basılmalıdır.

Eşya saklama ve bagaj bölümleri65

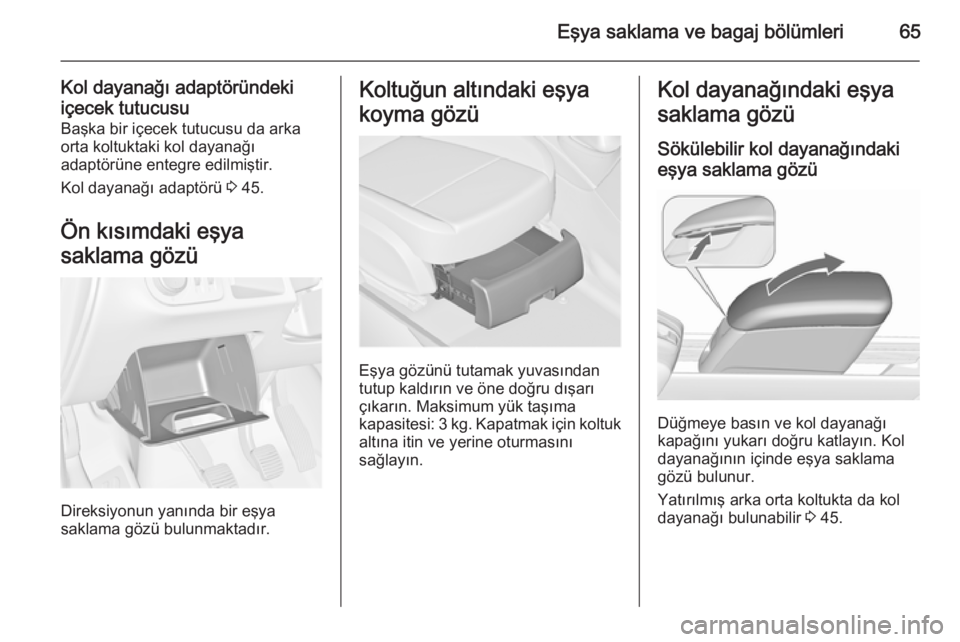

Kol dayanağı adaptöründekiiçecek tutucusu Başka bir içecek tutucusu da arkaorta koltuktaki kol dayanağı
adaptörüne entegre edilmiştir.
Kol dayanağı adaptörü 3 45.
Ön kısımdaki eşya
saklama gözü
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır.
Koltuğun altındaki eşya
koyma gözü
Eşya gözünü tutamak yuvasından
tutup kaldırın ve öne doğru dışarı
çıkarın. Maksimum yük taşıma
kapasitesi: 3 kg. Kapatmak için koltuk
altına itin ve yerine oturmasını
sağlayın.
Kol dayanağındaki eşya
saklama gözü
Sökülebilir kol dayanağındakieşya saklama gözü
Düğmeye basın ve kol dayanağı
kapağını yukarı doğru katlayın. Kol
dayanağının içinde eşya saklama
gözü bulunur.
Yatırılmış arka orta koltukta da kol
dayanağı bulunabilir 3 45.

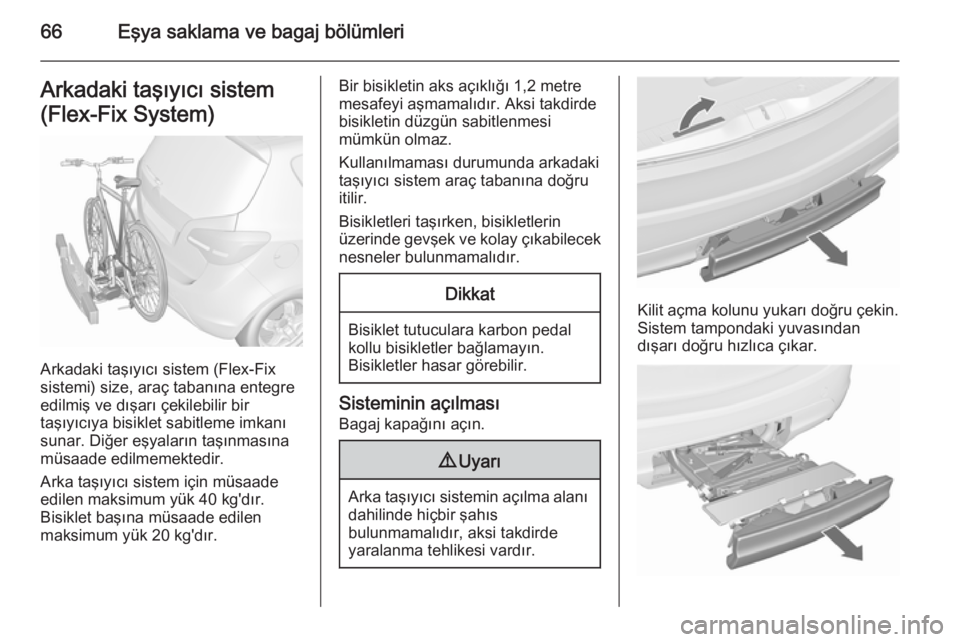

66Eşya saklama ve bagaj bölümleriArkadaki taşıyıcı sistem(Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya bisiklet sabitleme imkanı
sunar. Diğer eşyaların taşınmasına
müsaade edilmemektedir.
Arka taşıyıcı sistem için müsaade
edilen maksimum yük 40 kg'dır.
Bisiklet başına müsaade edilen
maksimum yük 20 kg'dır.
Bir bisikletin aks açıklığı 1,2 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda arkadaki
taşıyıcı sistem araç tabanına doğru
itilir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Bisiklet tutuculara karbon pedal
kollu bisikletler bağlamayın.
Bisikletler hasar görebilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Kilit açma kolunu yukarı doğru çekin.
Sistem tampondaki yuvasından
dışarı doğru hızlıca çıkar.

Eşya saklama ve bagaj bölümleri67

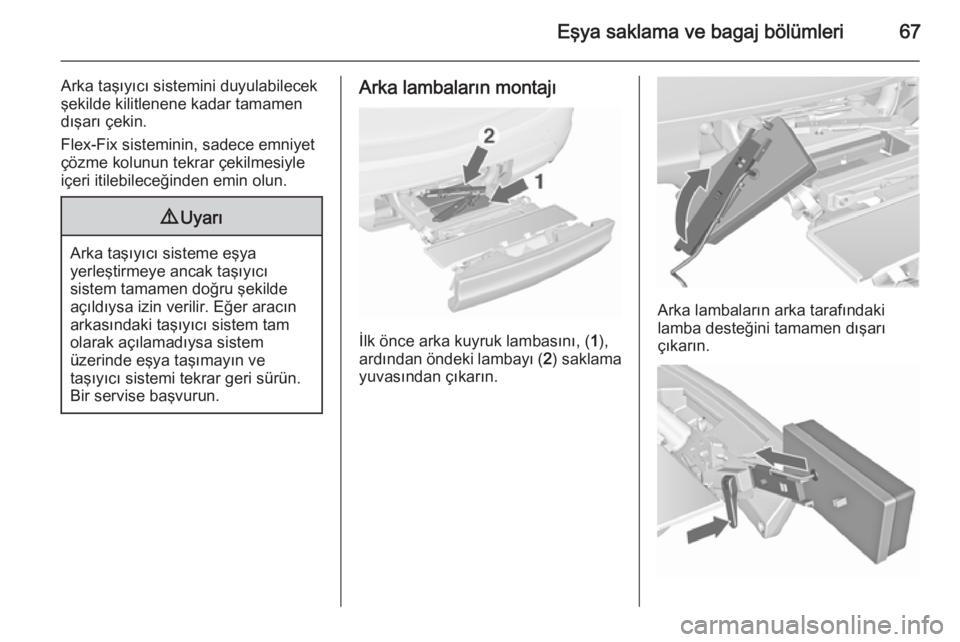

Arka taşıyıcı sistemini duyulabilecek
ÅŸekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doÄŸru ÅŸekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise baÅŸvurun.
Arka lambaların montajı
İlk önce arka kuyruk lambasını, ( 1),
ardından öndeki lambayı ( 2) saklama
yuvasından çıkarın.
Arka lambaların arka tarafındaki
lamba desteğini tamamen dışarı
çıkarın.

68Eşya saklama ve bagaj bölümleri

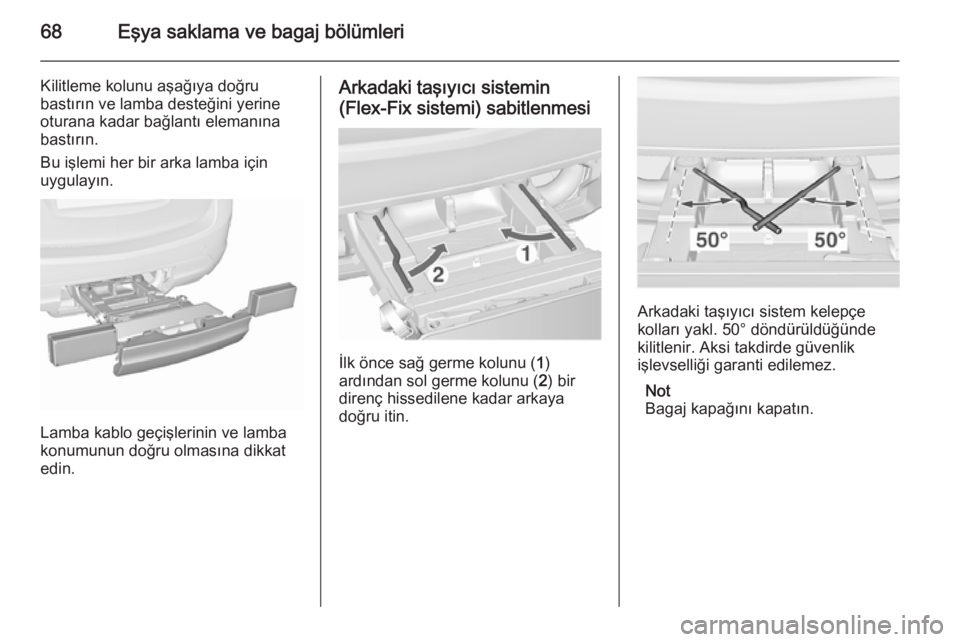

Kilitleme kolunu aşağıya doğru
bastırın ve lamba desteğini yerine oturana kadar bağlantı elemanına
bastırın.
Bu işlemi her bir arka lamba için
uygulayın.
Lamba kablo geçişlerinin ve lamba
konumunun doğru olmasına dikkat
edin.
Arkadaki taşıyıcı sistemin
(Flex-Fix sistemi) sabitlenmesi
İlk önce sağ germe kolunu ( 1)
ardından sol germe kolunu ( 2) bir
direnç hissedilene kadar arkaya
doÄŸru itin.
Arkadaki taşıyıcı sistem kelepçe
kolları yakl. 50° döndürüldüğünde kilitlenir. Aksi takdirde güvenlik
iÅŸlevselliÄŸi garanti edilemez.
Not
Bagaj kapağını kapatın.
