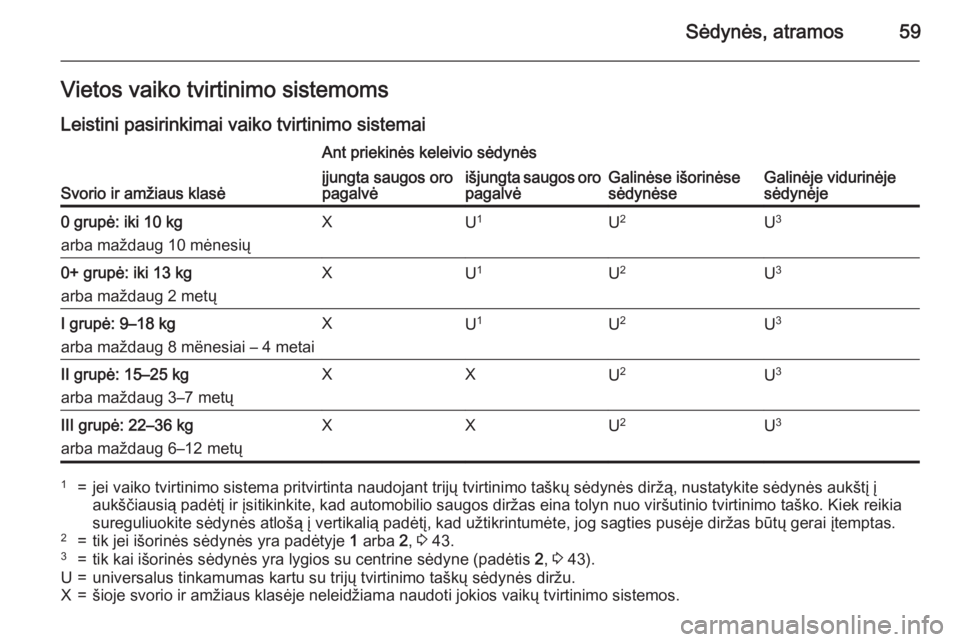

Page 61 of 257
Sėdynės, atramos59Vietos vaiko tvirtinimo sistemoms
Leistini pasirinkimai vaiko tvirtinimo sistemai
Svorio ir amžiaus klasė
Ant priekinės keleivio sėdynės
Galinėse išorinėse
sėdynėseGalinėje vidurinėje
sėdynėje
įjungta saugos oro
pagalvėišjungta saugos oro
pagalvė0 grupė: iki 10 kg
arba maždaug 10 mėnesiųXU 1U2U30+ grupė: iki 13 kg
arba maždaug 2 metųXU 1U2U3I grupė: 9–18 kg
arba maždaug 8 mënesiai – 4 metaiXU 1U2U3II grupė: 15–25 kg
arba maždaug 3–7 metųXXU 2U3III grupė: 22–36 kg
arba maždaug 6–12 metųXXU 2U31=jei vaiko tvirtinimo sistema pritvirtinta naudojant trijų tvirtinimo taškų sėdynės diržą, nustatykite sėdynės aukštį į
aukščiausią padėtį ir įsitikinkite, kad automobilio saugos diržas eina tolyn nuo viršutinio tvirtinimo taško. Kiek reikia
sureguliuokite sėdynės atlošą į vertikalią padėtį, kad užtikrintumėte, jog sagties pusėje diržas būtų gerai įtemptas.2=tik jei išorinės sėdynės yra padėtyje 1 arba 2, 3 43.3=tik kai išorinės sėdynės yra lygios su centrine sėdyne (padėtis 2, 3 43).U=universalus tinkamumas kartu su trijų tvirtinimo taškų sėdynės diržu.X=šioje svorio ir amžiaus klasėje neleidžiama naudoti jokios vaikų tvirtinimo sistemos.

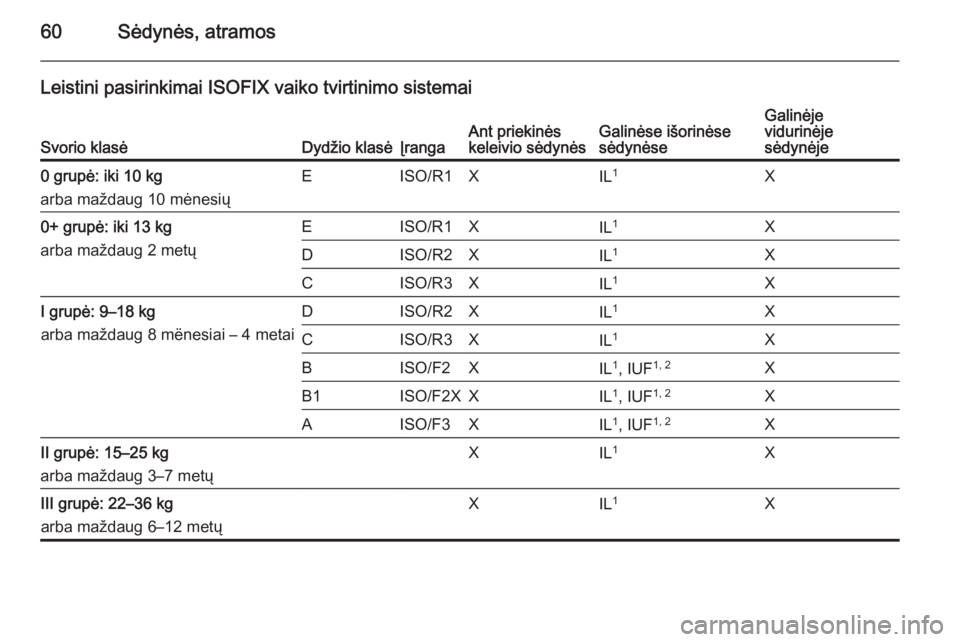

Page 62 of 257
60Sėdynės, atramos
Leistini pasirinkimai ISOFIX vaiko tvirtinimo sistemai
Svorio klasėDydžio klasėĮrangaAnt priekinės
keleivio sėdynėsGalinėse išorinėse
sėdynėseGalinėje
vidurinėje
sėdynėje0 grupė: iki 10 kg
arba maždaug 10 mėnesiųEISO/R1XIL 1X0+ grupė: iki 13 kg
arba maždaug 2 metųEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XI grupė: 9–18 kg
arba maždaug 8 mënesiai – 4 metaiDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XII grupė: 15–25 kg
arba maždaug 3–7 metųXIL 1XIII grupė: 22–36 kg
arba maždaug 6–12 metųXIL 1X

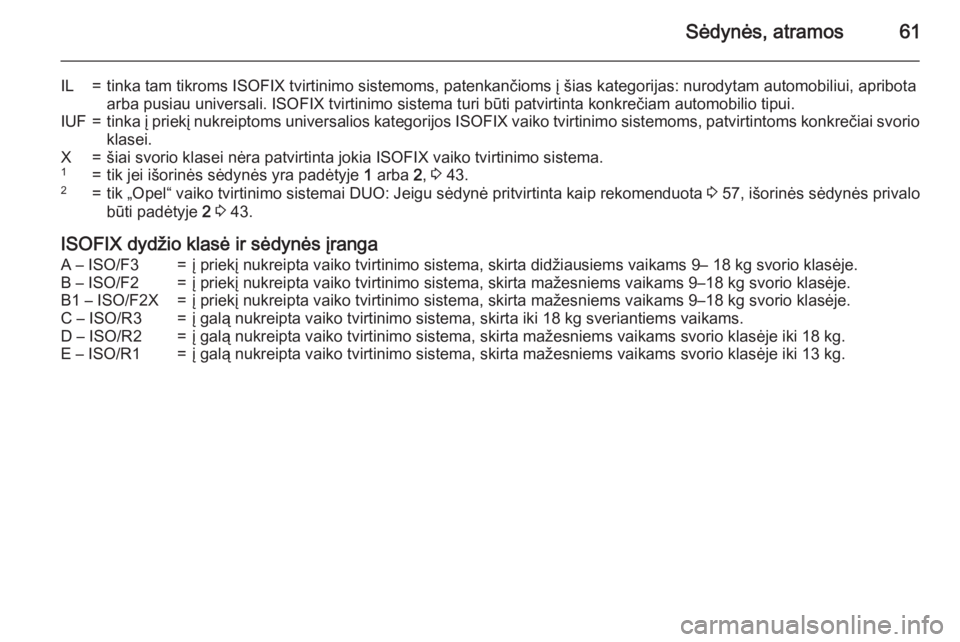

Page 63 of 257
Sėdynės, atramos61
IL=tinka tam tikroms ISOFIX tvirtinimo sistemoms, patenkančioms į šias kategorijas: nurodytam automobiliui, apribotaarba pusiau universali. ISOFIX tvirtinimo sistema turi būti patvirtinta konkrečiam automobilio tipui.IUF=tinka į priekį nukreiptoms universalios kategorijos ISOFIX vaiko tvirtinimo sistemoms, patvirtintoms konkrečiai svorio
klasei.X=šiai svorio klasei nėra patvirtinta jokia ISOFIX vaiko tvirtinimo sistema.1=tik jei išorinės sėdynės yra padėtyje 1 arba 2, 3 43.2=tik „Opel“ vaiko tvirtinimo sistemai DUO: Jeigu sėdynė pritvirtinta kaip rekomenduota 3 57, išorinės sėdynės privalo
būti padėtyje 2 3 43.
ISOFIX dydžio klasė ir sėdynės įranga
A – ISO/F3=į priekį nukreipta vaiko tvirtinimo sistema, skirta didžiausiems vaikams 9– 18 kg svorio klasėje.B – ISO/F2=į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėje.B1 – ISO/F2X=į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėje.C – ISO/R3=į galą nukreipta vaiko tvirtinimo sistema, skirta iki 18 kg sveriantiems vaikams.D – ISO/R2=į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams svorio klasėje iki 18 kg.E – ISO/R1=į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams svorio klasėje iki 13 kg.

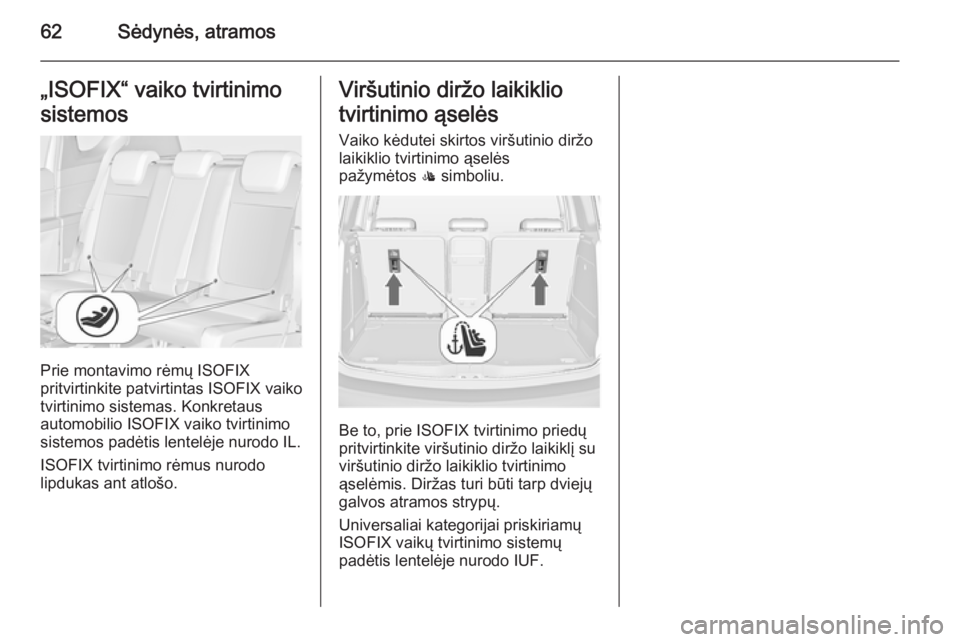

Page 64 of 257
62Sėdynės, atramos„ISOFIX“ vaiko tvirtinimo
sistemos
Prie montavimo rėmų ISOFIX
pritvirtinkite patvirtintas ISOFIX vaiko
tvirtinimo sistemas. Konkretaus
automobilio ISOFIX vaiko tvirtinimo
sistemos padėtis lentelėje nurodo IL.
ISOFIX tvirtinimo rėmus nurodo
lipdukas ant atlošo.
Viršutinio diržo laikiklio
tvirtinimo ąselės
Vaiko kėdutei skirtos viršutinio diržo
laikiklio tvirtinimo ąselės
pažymėtos : simboliu.
Be to, prie ISOFIX tvirtinimo priedų
pritvirtinkite viršutinio diržo laikiklį su
viršutinio diržo laikiklio tvirtinimo
ąselėmis. Diržas turi būti tarp dviejų
galvos atramos strypų.
Universaliai kategorijai priskiriamų
ISOFIX vaikų tvirtinimo sistemų
padėtis lentelėje nurodo IUF.

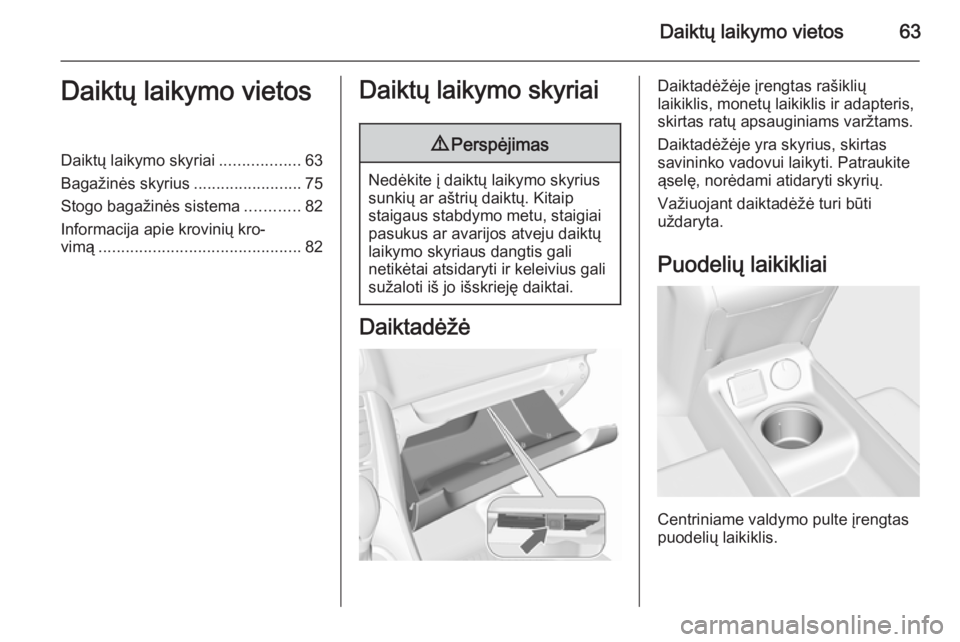

Page 65 of 257
Daiktų laikymo vietos63Daiktų laikymo vietosDaiktų laikymo skyriai..................63
Bagažinės skyrius ........................75
Stogo bagažinės sistema ............82
Informacija apie krovinių kro‐
vimą ............................................. 82Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Daiktadėžė
Daiktadėžėje įrengtas rašiklių
laikiklis, monetų laikiklis ir adapteris,
skirtas ratų apsauginiams varžtams.
Daiktadėžėje yra skyrius, skirtas
savininko vadovui laikyti. Patraukite
ąselę, norėdami atidaryti skyrių.
Važiuojant daiktadėžė turi būti
uždaryta.
Puodelių laikikliai
Centriniame valdymo pulte įrengtas
puodelių laikiklis.

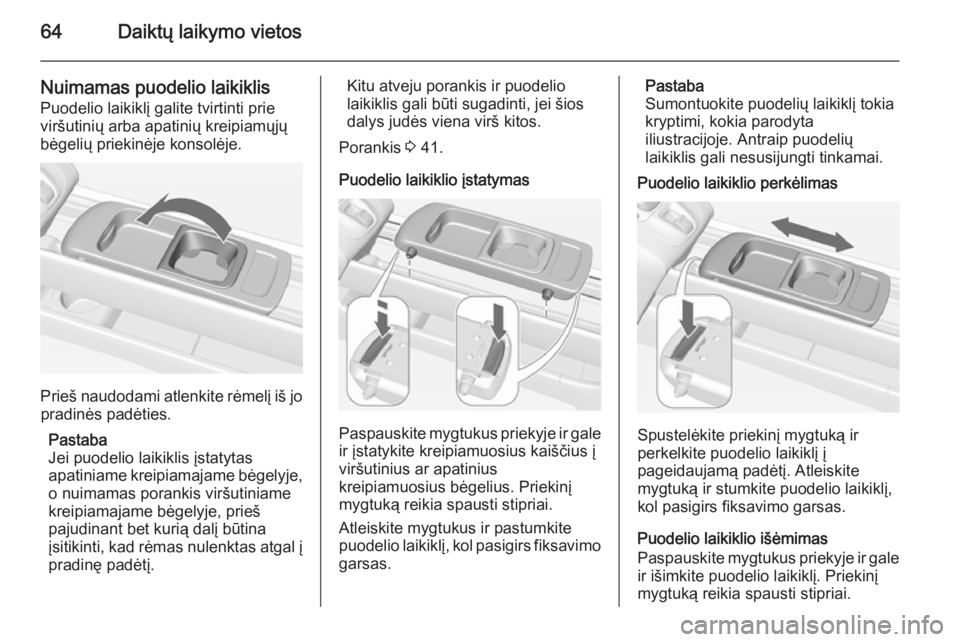

Page 66 of 257
64Daiktų laikymo vietos
Nuimamas puodelio laikiklis
Puodelio laikiklį galite tvirtinti prie
viršutinių arba apatinių kreipiamųjų bėgelių priekinėje konsolėje.
Prieš naudodami atlenkite rėmelį iš jo pradinės padėties.
Pastaba
Jei puodelio laikiklis įstatytas
apatiniame kreipiamajame bėgelyje,
o nuimamas porankis viršutiniame
kreipiamajame bėgelyje, prieš
pajudinant bet kurią dalį būtina
įsitikinti, kad rėmas nulenktas atgal į pradinę padėtį.
Kitu atveju porankis ir puodelio
laikiklis gali būti sugadinti, jei šios
dalys judės viena virš kitos.
Porankis 3 41.
Puodelio laikiklio įstatymas
Paspauskite mygtukus priekyje ir gale
ir įstatykite kreipiamuosius kaiščius į
viršutinius ar apatinius
kreipiamuosius bėgelius. Priekinį
mygtuką reikia spausti stipriai.
Atleiskite mygtukus ir pastumkite
puodelio laikiklį, kol pasigirs fiksavimo
garsas.
Pastaba
Sumontuokite puodelių laikiklį tokia
kryptimi, kokia parodyta
iliustracijoje. Antraip puodelių
laikiklis gali nesusijungti tinkamai.
Puodelio laikiklio perkėlimas
Spustelėkite priekinį mygtuką ir
perkelkite puodelio laikiklį į
pageidaujamą padėtį. Atleiskite
mygtuką ir stumkite puodelio laikiklį, kol pasigirs fiksavimo garsas.
Puodelio laikiklio išėmimas
Paspauskite mygtukus priekyje ir gale
ir išimkite puodelio laikiklį. Priekinį
mygtuką reikia spausti stipriai.

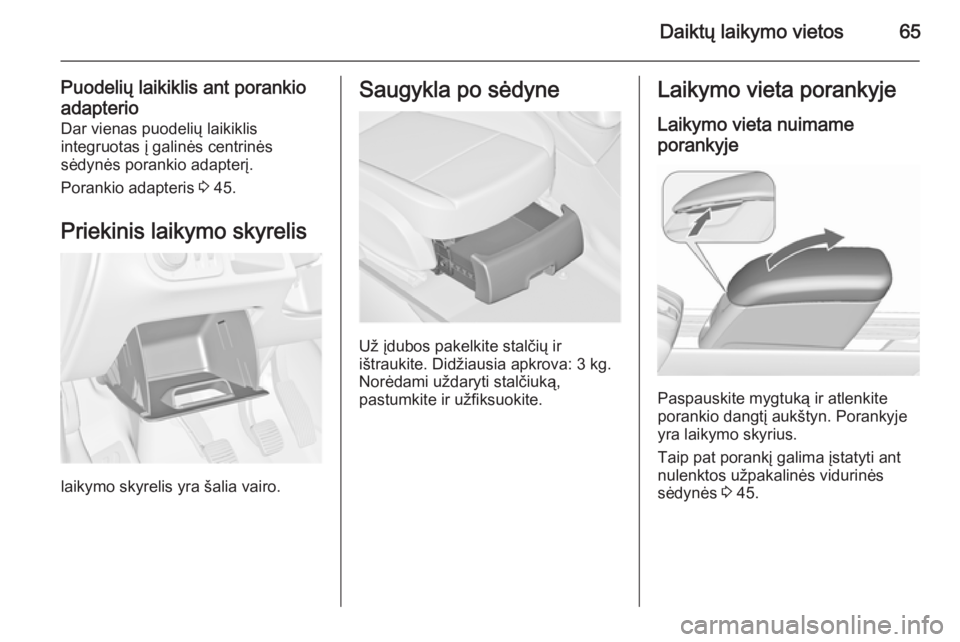

Page 67 of 257
Daiktų laikymo vietos65
Puodelių laikiklis ant porankio
adapterio Dar vienas puodelių laikiklis
integruotas į galinės centrinės
sėdynės porankio adapterį.
Porankio adapteris 3 45.
Priekinis laikymo skyrelis
laikymo skyrelis yra šalia vairo.
Saugykla po sėdyne
Už įdubos pakelkite stalčių ir
ištraukite. Didžiausia apkrova: 3 kg.
Norėdami uždaryti stalčiuką,
pastumkite ir užfiksuokite.
Laikymo vieta porankyje
Laikymo vieta nuimame
porankyje
Paspauskite mygtuką ir atlenkite
porankio dangtį aukštyn. Porankyje
yra laikymo skyrius.
Taip pat porankį galima įstatyti ant
nulenktos užpakalinės vidurinės
sėdynės 3 45.

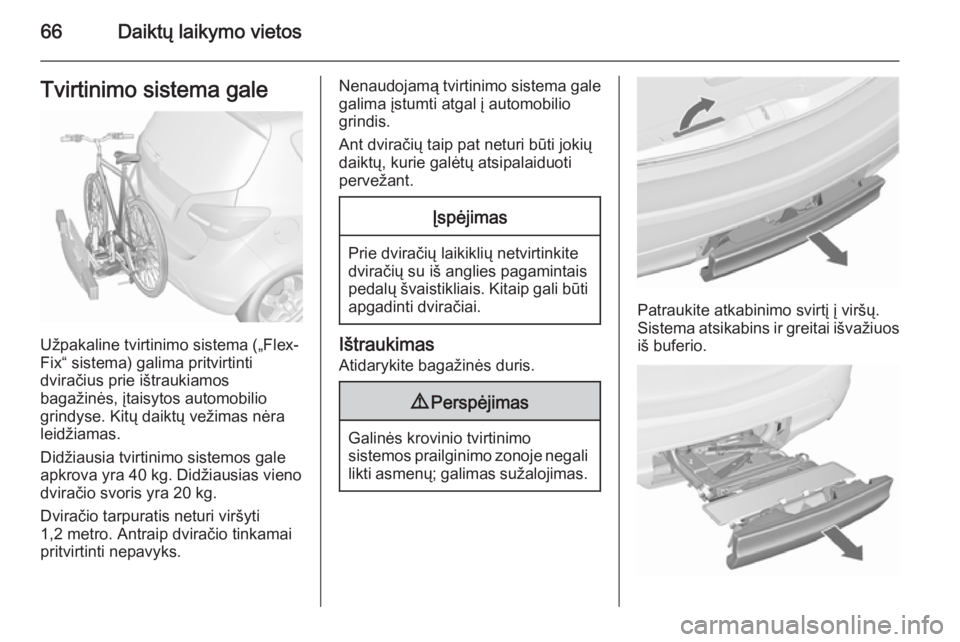

Page 68 of 257
66Daiktų laikymo vietosTvirtinimo sistema gale
Užpakaline tvirtinimo sistema („Flex-
Fix“ sistema) galima pritvirtinti
dviračius prie ištraukiamos
bagažinės, įtaisytos automobilio
grindyse. Kitų daiktų vežimas nėra
leidžiamas.
Didžiausia tvirtinimo sistemos gale
apkrova yra 40 kg. Didžiausias vieno
dviračio svoris yra 20 kg.
Dviračio tarpuratis neturi viršyti
1,2 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistema gale galima įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Prie dviračių laikiklių netvirtinkite
dviračių su iš anglies pagamintais
pedalų švaistikliais. Kitaip gali būti
apgadinti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Patraukite atkabinimo svirtį į viršų.
Sistema atsikabins ir greitai išvažiuos
iš buferio.

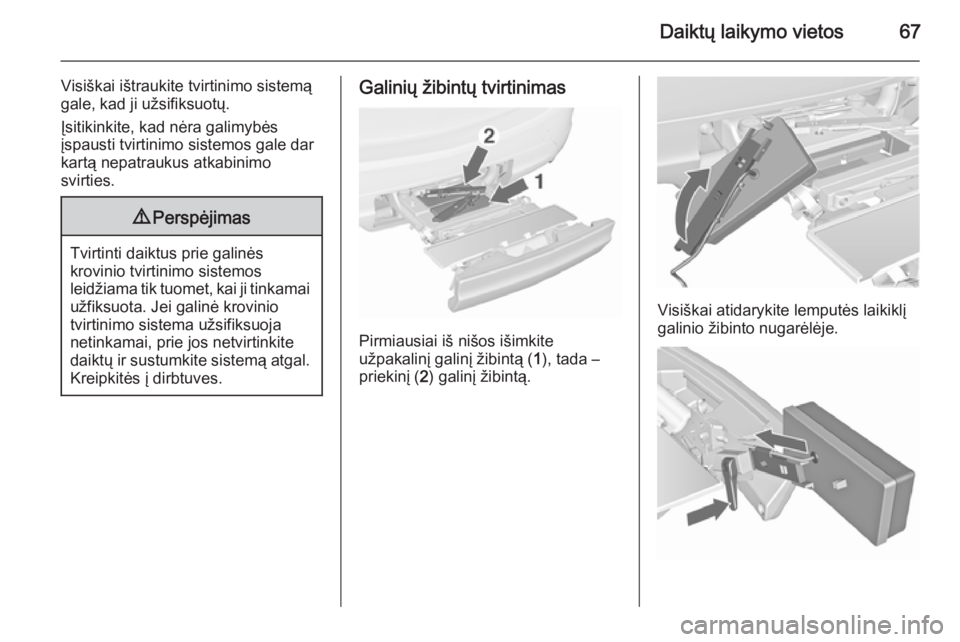

Page 69 of 257
Daiktų laikymo vietos67
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo
svirties.9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai
užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Galinių žibintų tvirtinimas
Pirmiausiai iš nišos išimkite
užpakalinį galinį žibintą ( 1), tada –
priekinį ( 2) galinį žibintą.
Visiškai atidarykite lemputės laikiklį
galinio žibinto nugarėlėje.

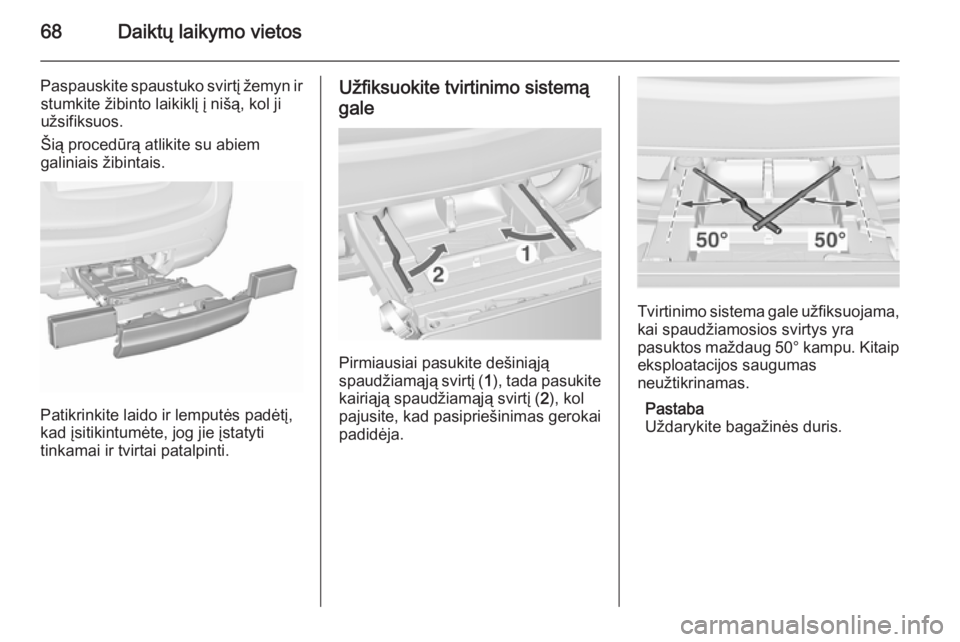

Page 70 of 257
68Daiktų laikymo vietos
Paspauskite spaustuko svirtį žemyn irstumkite žibinto laikiklį į nišą, kol ji
užsifiksuos.
Šią procedūrą atlikite su abiem
galiniais žibintais.
Patikrinkite laido ir lemputės padėtį,
kad įsitikintumėte, jog jie įstatyti
tinkamai ir tvirtai patalpinti.
Užfiksuokite tvirtinimo sistemą
gale
Pirmiausiai pasukite dešiniąją
spaudžiamąją svirtį ( 1), tada pasukite
kairiąją spaudžiamąją svirtį ( 2), kol
pajusite, kad pasipriešinimas gerokai
padidėja.
Tvirtinimo sistema gale užfiksuojama, kai spaudžiamosios svirtys yra
pasuktos maždaug 50° kampu. Kitaip
eksploatacijos saugumas
neužtikrinamas.
Pastaba
Uždarykite bagažinės duris.
