Page 71 of 257

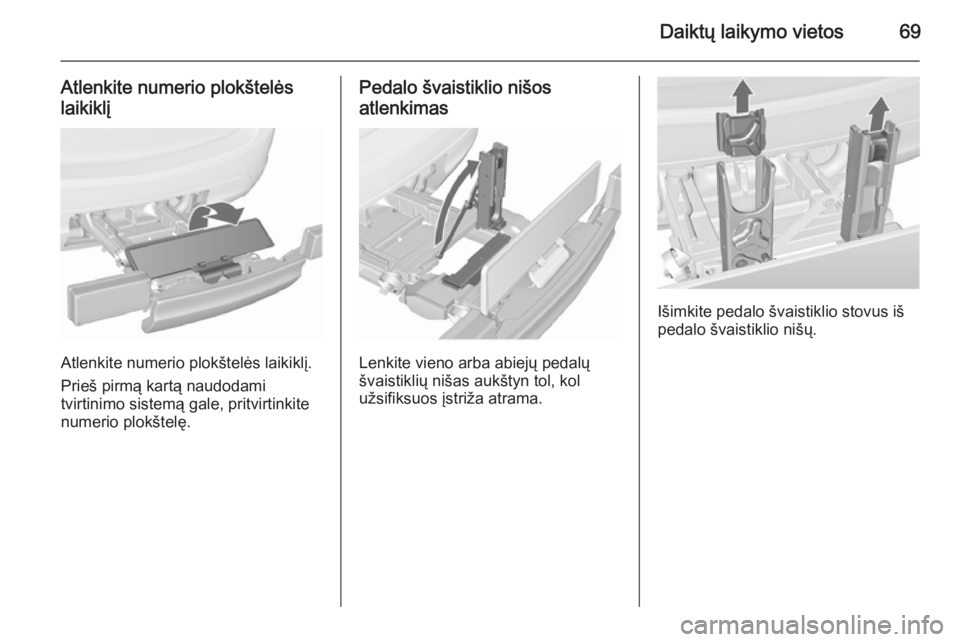

Daiktų laikymo vietos69
Atlenkite numerio plokštelės
laikiklį
Atlenkite numerio plokštelės laikiklį.
Prieš pirmą kartą naudodami
tvirtinimo sistemą gale, pritvirtinkite
numerio plokštelę.
Pedalo švaistiklio nišos
atlenkimas
Lenkite vieno arba abiejų pedalų
švaistiklių nišas aukštyn tol, kol
užsifiksuos įstriža atrama.
Išimkite pedalo švaistiklio stovus iš
pedalo švaistiklio nišų.
Page 72 of 257

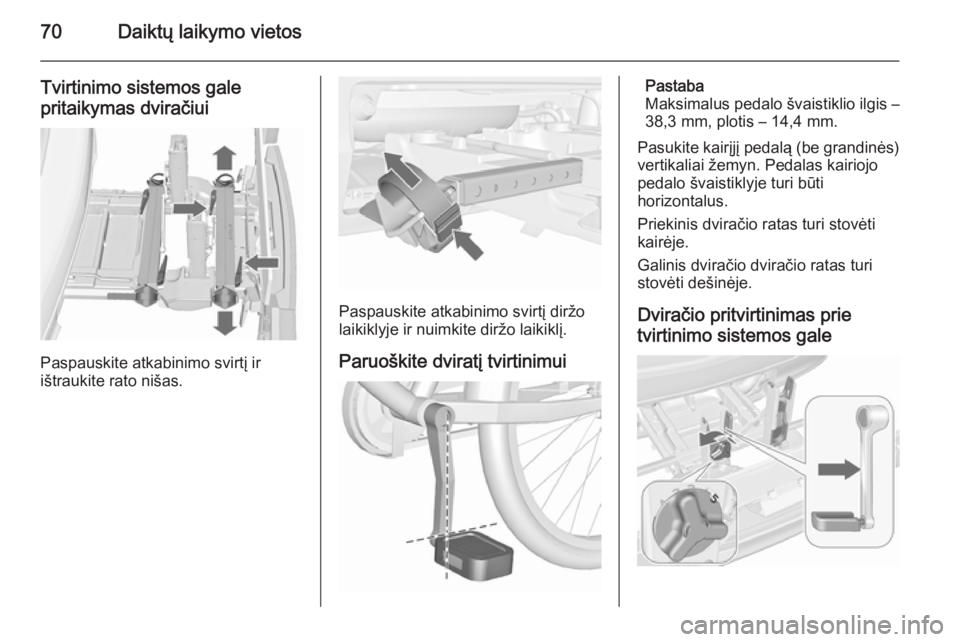

70Daiktų laikymo vietos
Tvirtinimo sistemos gale
pritaikymas dviračiui
Paspauskite atkabinimo svirtį ir
ištraukite rato nišas.
Paspauskite atkabinimo svirtį diržo
laikiklyje ir nuimkite diržo laikiklį.
Paruoškite dviratį tvirtinimui
Pastaba
Maksimalus pedalo švaistiklio ilgis – 38,3 mm, plotis – 14,4 mm.
Pasukite kairįjį pedalą (be grandinės)
vertikaliai žemyn. Pedalas kairiojo
pedalo švaistiklyje turi būti
horizontalus.
Priekinis dviračio ratas turi stovėti kairėje.
Galinis dviračio dviračio ratas turi
stovėti dešinėje.
Dviračio pritvirtinimas prie tvirtinimo sistemos gale
Page 73 of 257

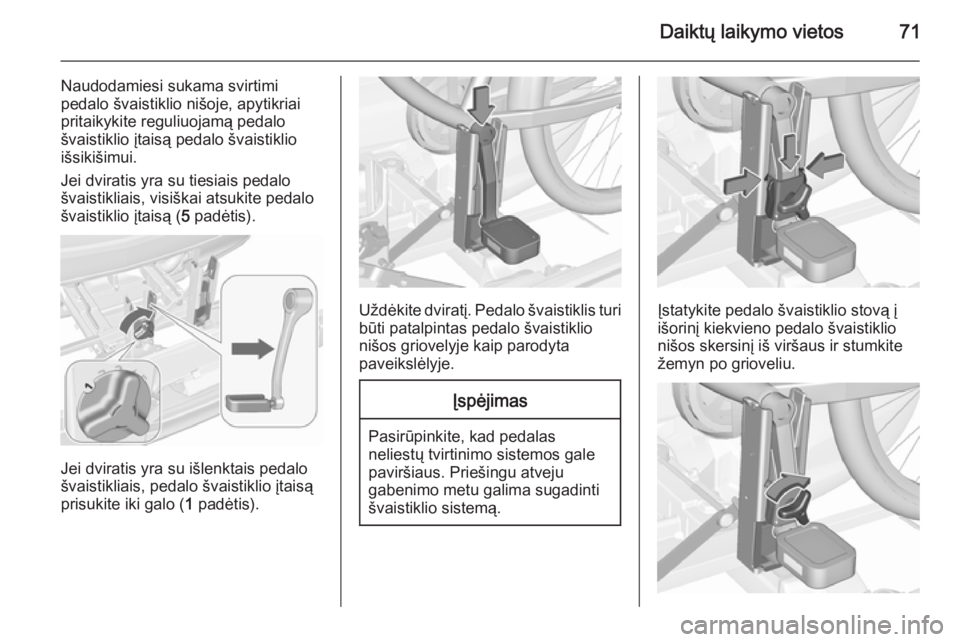

Daiktų laikymo vietos71
Naudodamiesi sukama svirtimi
pedalo švaistiklio nišoje, apytikriai
pritaikykite reguliuojamą pedalo
švaistiklio įtaisą pedalo švaistiklio
išsikišimui.
Jei dviratis yra su tiesiais pedalo švaistikliais, visiškai atsukite pedalo
švaistiklio įtaisą ( 5 padėtis).
Jei dviratis yra su išlenktais pedalo
švaistikliais, pedalo švaistiklio įtaisą
prisukite iki galo ( 1 padėtis).
Uždėkite dviratį. Pedalo švaistiklis turi
būti patalpintas pedalo švaistiklio
nišos griovelyje kaip parodyta
paveikslėlyje.
Įspėjimas
Pasirūpinkite, kad pedalas
neliestų tvirtinimo sistemos gale paviršiaus. Priešingu atveju
gabenimo metu galima sugadinti
švaistiklio sistemą.
Įstatykite pedalo švaistiklio stovą į
išorinį kiekvieno pedalo švaistiklio
nišos skersinį iš viršaus ir stumkite
žemyn po grioveliu.
Page 74 of 257

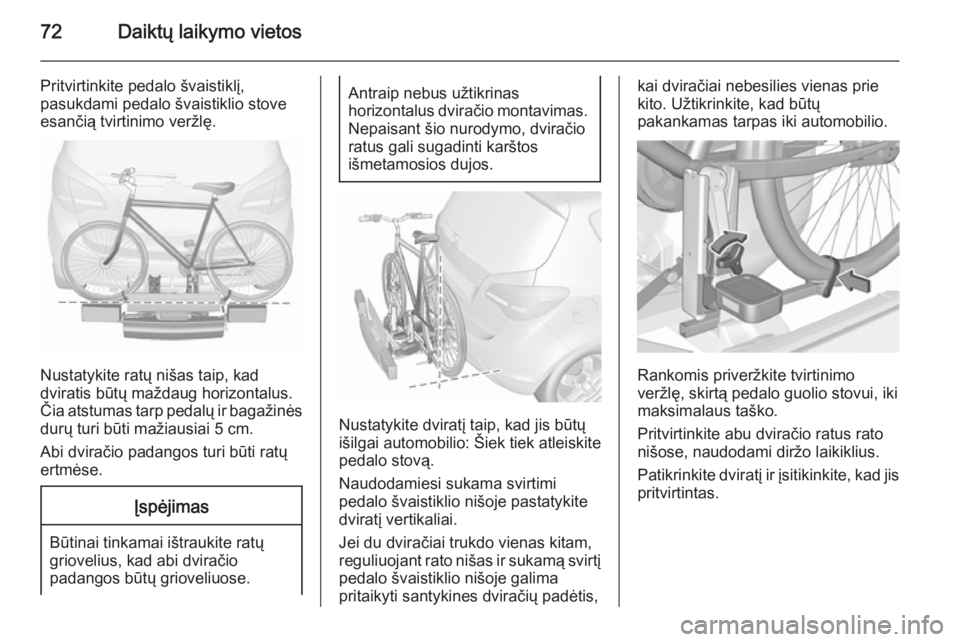

72Daiktų laikymo vietos
Pritvirtinkite pedalo švaistiklį,
pasukdami pedalo švaistiklio stove
esančią tvirtinimo veržlę.
Nustatykite ratų nišas taip, kad
dviratis būtų maždaug horizontalus. Čia atstumas tarp pedalų ir bagažinės
durų turi būti mažiausiai 5 cm.
Abi dviračio padangos turi būti ratų
ertmėse.
Įspėjimas
Būtinai tinkamai ištraukite ratų
griovelius, kad abi dviračio
padangos būtų grioveliuose.
Antraip nebus užtikrinas
horizontalus dviračio montavimas. Nepaisant šio nurodymo, dviračio
ratus gali sugadinti karštos
išmetamosios dujos.
Nustatykite dviratį taip, kad jis būtų
išilgai automobilio: Šiek tiek atleiskite pedalo stovą.
Naudodamiesi sukama svirtimi pedalo švaistiklio nišoje pastatykite
dviratį vertikaliai.
Jei du dviračiai trukdo vienas kitam,
reguliuojant rato nišas ir sukamą svirtį
pedalo švaistiklio nišoje galima
pritaikyti santykines dviračių padėtis,
kai dviračiai nebesilies vienas prie
kito. Užtikrinkite, kad būtų
pakankamas tarpas iki automobilio.
Rankomis priveržkite tvirtinimo
veržlę, skirtą pedalo guolio stovui, iki
maksimalaus taško.
Pritvirtinkite abu dviračio ratus rato nišose, naudodami diržo laikiklius.
Patikrinkite dviratį ir įsitikinkite, kad jis pritvirtintas.

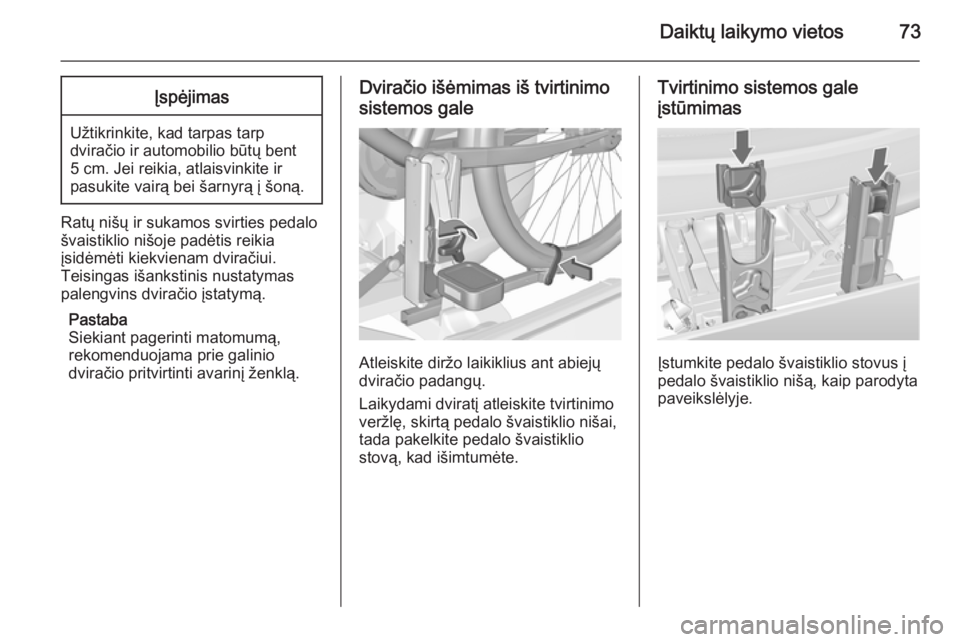

Page 75 of 257
Daiktų laikymo vietos73Įspėjimas
Užtikrinkite, kad tarpas tarpdviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Ratų nišų ir sukamos svirties pedalo
švaistiklio nišoje padėtis reikia
įsidėmėti kiekvienam dviračiui.
Teisingas išankstinis nustatymas
palengvins dviračio įstatymą.
Pastaba
Siekiant pagerinti matomumą,
rekomenduojama prie galinio
dviračio pritvirtinti avarinį ženklą.
Dviračio išėmimas iš tvirtinimo
sistemos gale
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.
Laikydami dviratį atleiskite tvirtinimo
veržlę, skirtą pedalo švaistiklio nišai,
tada pakelkite pedalo švaistiklio
stovą, kad išimtumėte.
Tvirtinimo sistemos gale
įstūmimas
Įstumkite pedalo švaistiklio stovus į
pedalo švaistiklio nišą, kaip parodyta
paveikslėlyje.
Page 76 of 257

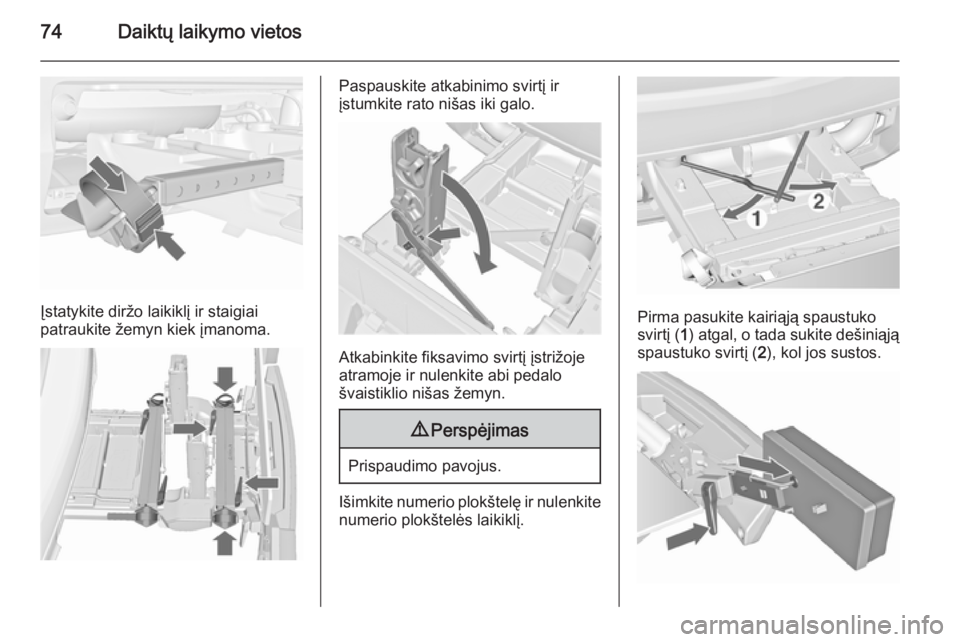

74Daiktų laikymo vietos
Įstatykite diržo laikiklį ir staigiai
patraukite žemyn kiek įmanoma.
Paspauskite atkabinimo svirtį ir
įstumkite rato nišas iki galo.
Atkabinkite fiksavimo svirtį įstrižoje
atramoje ir nulenkite abi pedalo
švaistiklio nišas žemyn.
9 Perspėjimas
Prispaudimo pavojus.
Išimkite numerio plokštelę ir nulenkite
numerio plokštelės laikiklį.
Pirma pasukite kairiąją spaustuko
svirtį ( 1) atgal, o tada sukite dešiniąją
spaustuko svirtį ( 2), kol jos sustos.

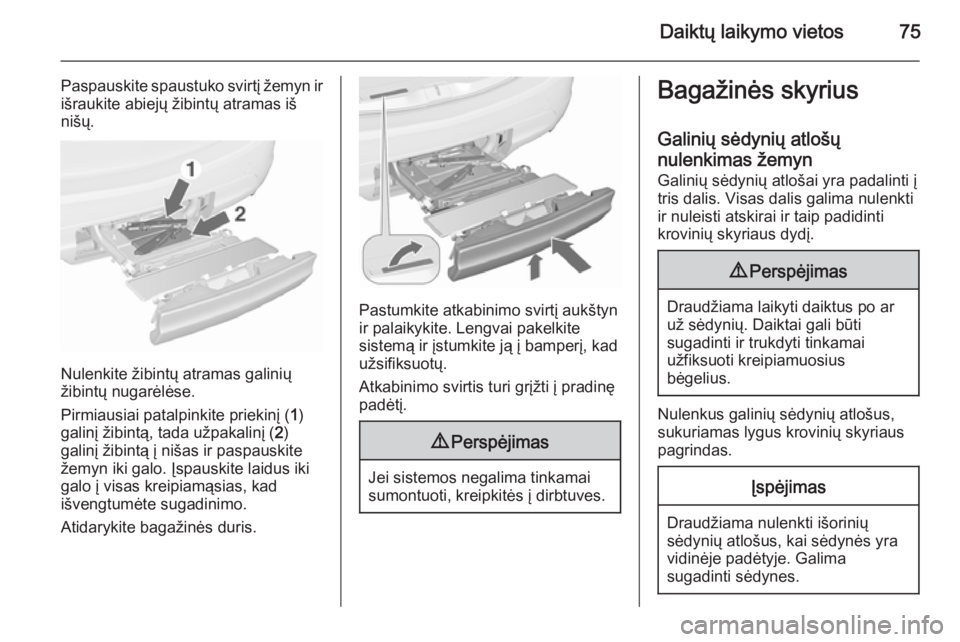

Page 77 of 257
Daiktų laikymo vietos75
Paspauskite spaustuko svirtį žemyn ir
išraukite abiejų žibintų atramas iš
nišų.
Nulenkite žibintų atramas galinių
žibintų nugarėlėse.
Pirmiausiai patalpinkite priekinį ( 1)
galinį žibintą, tada užpakalinį ( 2)
galinį žibintą į nišas ir paspauskite
žemyn iki galo. Įspauskite laidus iki
galo į visas kreipiamąsias, kad
išvengtumėte sugadinimo.
Atidarykite bagažinės duris.
Pastumkite atkabinimo svirtį aukštyn ir palaikykite. Lengvai pakelkite
sistemą ir įstumkite ją į bamperį, kad
užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.
Bagažinės skyrius
Galinių sėdynių atlošų
nulenkimas žemyn
Galinių sėdynių atlošai yra padalinti į tris dalis. Visas dalis galima nulenkti
ir nuleisti atskirai ir taip padidinti
krovinių skyriaus dydį.9 Perspėjimas
Draudžiama laikyti daiktus po ar
už sėdynių. Daiktai gali būti
sugadinti ir trukdyti tinkamai
užfiksuoti kreipiamuosius
bėgelius.
Nulenkus galinių sėdynių atlošus,
sukuriamas lygus krovinių skyriaus
pagrindas.
Įspėjimas
Draudžiama nulenkti išorinių
sėdynių atlošus, kai sėdynės yra
vidinėje padėtyje. Galima
sugadinti sėdynes.
Page 78 of 257

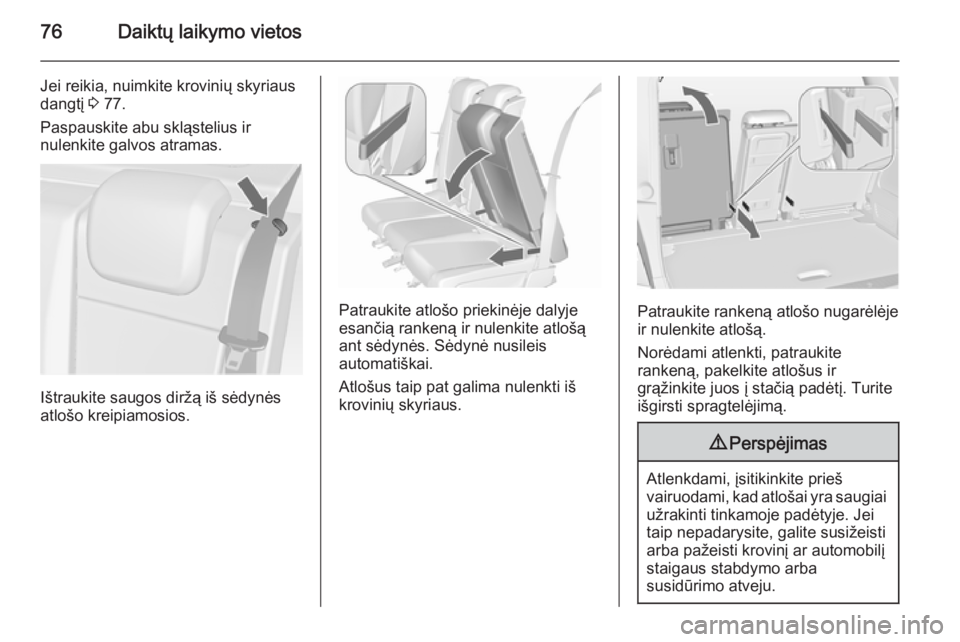

76Daiktų laikymo vietos
Jei reikia, nuimkite krovinių skyriaus
dangtį 3 77.
Paspauskite abu skląstelius ir
nulenkite galvos atramas.
Ištraukite saugos diržą iš sėdynės
atlošo kreipiamosios.
Patraukite atlošo priekinėje dalyje
esančią rankeną ir nulenkite atlošą
ant sėdynės. Sėdynė nusileis
automatiškai.
Atlošus taip pat galima nulenkti iš
krovinių skyriaus.Patraukite rankeną atlošo nugarėlėje
ir nulenkite atlošą.
Norėdami atlenkti, patraukite
rankeną, pakelkite atlošus ir
grąžinkite juos į stačią padėtį. Turite
išgirsti spragtelėjimą.
9 Perspėjimas
Atlenkdami, įsitikinkite prieš
vairuodami, kad atlošai yra saugiai užrakinti tinkamoje padėtyje. Jei
taip nepadarysite, galite susižeisti
arba pažeisti krovinį ar automobilį staigaus stabdymo arba
susidūrimo atveju.
Page 79 of 257

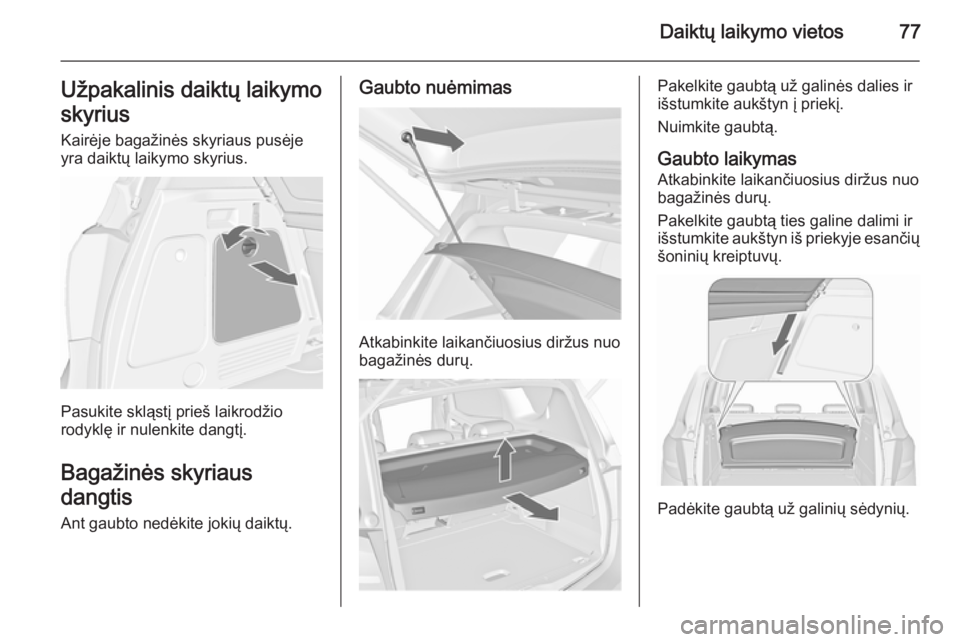

Daiktų laikymo vietos77Užpakalinis daiktų laikymo
skyrius
Kairėje bagažinės skyriaus pusėje
yra daiktų laikymo skyrius.
Pasukite skląstį prieš laikrodžio
rodyklę ir nulenkite dangtį.
Bagažinės skyriaus
dangtis Ant gaubto nedėkite jokių daiktų.
Gaubto nuėmimas
Atkabinkite laikančiuosius diržus nuo
bagažinės durų.
Pakelkite gaubtą už galinės dalies ir
išstumkite aukštyn į priekį.
Nuimkite gaubtą.
Gaubto laikymasAtkabinkite laikančiuosius diržus nuo
bagažinės durų.
Pakelkite gaubtą ties galine dalimi ir
išstumkite aukštyn iš priekyje esančių
šoninių kreiptuvų.
Padėkite gaubtą už galinių sėdynių.
Page 80 of 257

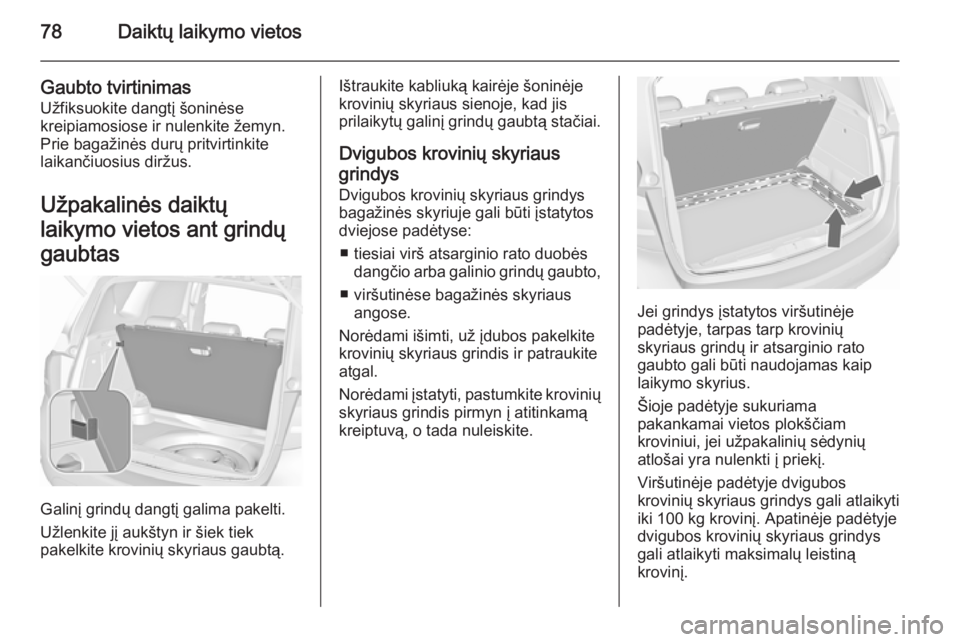

78Daiktų laikymo vietos
Gaubto tvirtinimas
Užfiksuokite dangtį šoninėse
kreipiamosiose ir nulenkite žemyn.
Prie bagažinės durų pritvirtinkite
laikančiuosius diržus.
Užpakalinės daiktų
laikymo vietos ant grindų gaubtas
Galinį grindų dangtį galima pakelti.
Užlenkite jį aukštyn ir šiek tiek
pakelkite krovinių skyriaus gaubtą.
Ištraukite kabliuką kairėje šoninėje
krovinių skyriaus sienoje, kad jis
prilaikytų galinį grindų gaubtą stačiai.
Dvigubos krovinių skyriaus
grindys Dvigubos krovinių skyriaus grindysbagažinės skyriuje gali būti įstatytos
dviejose padėtyse:
■ tiesiai virš atsarginio rato duobės dangčio arba galinio grindų gaubto,
■ viršutinėse bagažinės skyriaus angose.
Norėdami išimti, už įdubos pakelkite
krovinių skyriaus grindis ir patraukite
atgal.
Norėdami įstatyti, pastumkite krovinių skyriaus grindis pirmyn į atitinkamą
kreiptuvą, o tada nuleiskite.
Jei grindys įstatytos viršutinėje
padėtyje, tarpas tarp krovinių
skyriaus grindų ir atsarginio rato
gaubto gali būti naudojamas kaip
laikymo skyrius.
Šioje padėtyje sukuriama
pakankamai vietos plokščiam
kroviniui, jei užpakalinių sėdynių
atlošai yra nulenkti į priekį.
Viršutinėje padėtyje dvigubos
krovinių skyriaus grindys gali atlaikyti
iki 100 kg krovinį. Apatinėje padėtyje
dvigubos krovinių skyriaus grindys
gali atlaikyti maksimalų leistiną
krovinį.
