OPEL MERIVA 2015.5 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky99Systém brzd a spojkyHladina brzdové a spojkové
kapaliny R svítí červeně.
Hladina brzdové a spojkové kapaliny
je příliš nízká 3 178.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Sešlápněte pedál
- svítí nebo bliká žlutě.
Svítí Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový
pedál 3 152.
Pro nastartování motoru v režimu
Autostop je nutné sešlápnout
spojkový pedál. Systém Stop-start
3 142.
Bliká
Pro hlavní start motoru je nutné
sešlápnout spojkový pedál 3 17,
3 141.
Elektrická ruční brzda
m svítí nebo bliká červeně.
Svítí Elektrická ruční brzda je zabrzděna
3 152.
Bliká Elektrická ruční brzda není zcelazabrzděna nebo odbrzděna. Zapněte
zapalování, sešlápněte brzdový
pedál a pokuste se opětovně nastavit systém nejdříve odbrzděním a poté
zabrzděním elektrické parkovací
brzdy. Pokud m stále bliká, nejezděte
s vozidlem a vyhledejte pomoc
v servisu.
Porucha elektrické ruční
brzdy j svítí nebo bliká žlutě.Svítí
Elektrická parkovací brzda pracuje se sníženým výkonem 3 152.
Bliká Elektrická parkovací brzda jev servisním režimu. Zastavte vozidlo a pro opětovné nastavení zabrzděte
a odbrzděte parkovací brzdu.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo jestliže se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová

100Přístroje a ovládací prvky
soustava vozidla je i nadále funkční,ale bez možnosti regulace systémem ABS.
Protiblokovací systém brzd 3 151.
Řazení směrem nahoru
[ svítí zeleně, když je řazení
směrem nahoru doporučeno
z důvodu úspory paliva.
U vozidla s displejem vyšší úrovně
nebo s kombinovaným displejem
vyšší úrovně se ve spodním řádku
informačního centra řidiče zobrazí
symbol [ s číslovkou udávající
doporučený převodový stupeň.
Systém měnící potřebnousílu pro řízení
c svítí žlutě.
Porucha systému měnícího
potřebnou sílu pro řízení. Toto může
vézt ke zvětšení nebo zmenšení síly
řízení. Obraťte se na servis.
Systém Stop-start 3 142.Ultrazvukový parkovací
asistent
r svítí žlutě.
Porucha v systému
nebo
Závada z důvodu znečištěných
snímačů nebo ledem či sněhem
zakrytých snímačů
nebo
Rušení z důvodu vnějších zdrojů ultrazvuku. Jakmile je zdroj rušení
odstraněn, bude systém pracovat
normálně.
Nechte příčinu poruchy v systému
odstranit v servisu.
Ultrazvukový parkovací asistent
3 157.
Elektronické řízení stability vypnuto
n svítí žlutě.
Systém je vypnutý.Elektronické řízení stability
a systém kontroly prokluzu
b svítí nebo bliká žlutě.
Svítí
V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Bliká
Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Elektronické řízení stability 3 154,
systém kontroly prokluzu 3 154.
Vypnutý systém kontroly
prokluzu k svítí žlutě.
Systém je vypnutý.

Přístroje a ovládací prvky101Žhavení! svítí žlutě.
Žhavení je zapnuto. Zapne se pouze
při nízké venkovní teplotě.
Systém sledování tlaku
vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí
Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatikách.
BlikáPorucha v systému nebo je
namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60-90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.
Systém sledování tlaku vzduchu
v pneumatikách 3 201.
Tlak motorového oleje
I svítí červeně.Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu motoruVýstraha
Může dojít k přerušení mazánímotoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 175.
Nízká hladina paliva
i svítí nebo bliká žlutě.
Svítí
Hladina v palivové nádrži je příliš
nízko.
Dále se ve vozech s vyšší úrovní
displeje zobrazí varovná zpráva.

102Přístroje a ovládací prvky
BlikáSpotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Dále se ve vozech s prostřední
a vyšší úrovní displeje zobrazí
varovná zpráva.
Katalyzátor 3 146.
Odvzdušnění palivové soustavy
vznětového motoru 3 181.
Imobilizér
d bliká žlutě.
Porucha v systému imobilizéru. Motor
nemůžete nastartovat.
Snížený výkon motoru # svítí žlutě.
Výkon motoru je omezen. Obraťte se na servis.
Vnější osvětlení 8 svítí zeleně.Je rozsvícené vnější osvětlení vozidla
3 120.
Dálková světla
C svítí modře.
Svítí při zapnutých dálkových
světlech nebo během použití světelné houkačky 3 121.
Přizpůsobivé přední
světlomety
f svítí nebo bliká žlutě.
Svítí
Porucha v systému.
Vyhledejte pomoc v servisu.
BlikáSystém se přepnul na souměrná
potkávací světla.
Kontrolka f bliká přibližně 4 sekundy
po zapnutí zapalování, čímž
upozorňuje, že došlo k přepnutí
systému 3 122.
Automatické ovládání světel 3 121.Světlo do mlhy
> svítí zeleně.
Jsou rozsvícená přední mlhová světla
3 124.
Zadní světlo do mlhy
r svítí žlutě.
Je zapnuto zadní světlo do mlhy 3 125.
Tempomat m svítí bíle nebo zeleně.
Svítí bíle Systém je zapnutý.
Svítí zeleně
Je uložena určitá rychlost.
Tempomat 3 155.
Otevřené dveře h svítí červeně.
Jsou otevřené dveře nebo dveře
zavazadlového prostoru.

Přístroje a ovládací prvky103Automatické zamknutí^ svítí jantarově.
Porucha v systému automatického
zamykání.
Je možné, že zadní dveře nejsou
zajištěné proti otevření.9 Varování
Okamžitě jízdu přerušte! Před
pokračováním v cestě následujte
instrukce popsané v odstavci
„porucha v systému
automatického zamykání“ 3 25.
Obraťte se na servis.
Informační displeje
Informační centrum řidičeInformační centrum řidiče (DIC) je
umístěno v sestavě sdružených
přístrojů mezi rychloměrem
a otáčkoměrem. Informační centrum
řidiče je k dispozici ve formě střední úrovně displeje, vyšší úrovně displeje
nebo vyšší úrovně kombinovaného
displeje.
Střední úroveň displeje ukazuje:
■ celkový stav počítadla kilometrů
■ denní počítadlo kilometrů
■ některé kontrolky
■ informace o vozidle
■ informace o jízdě/palivu
■ zprávy vozidla jsou zobrazeny číselnými kódy 3 109
Na displeji vyšší úrovně lze stisknutím
tlačítka MENU na páčce směrových
světel vybrat následující hlavní
nabídky:
■ Nabídka Informace o vozidle
■ Nabídka Informace o jízdě/palivu

104Přístroje a ovládací prvky
Na kombinovaném displeji vyšší
úrovně lze stránky nabídek vybrat
stisknutím tlačítka MENU na páčce
směrových světel; symboly nabídek
jsou uvedeny na horním řádku
displeje:
■ X Nabídka Informace o vozidle
■ W Nabídka Informace o jízdě/
palivu
Některé ze zobrazovaných funkcí se
mohou lišit v závislosti na tom, zda se
s vozidlem jede nebo zda stojí.
Některé funkce jsou k dispozici
pouze, když vozidlo stojí.
Přizpůsobení vozidla 3 116,
nastavení uložená v paměti 3 22.

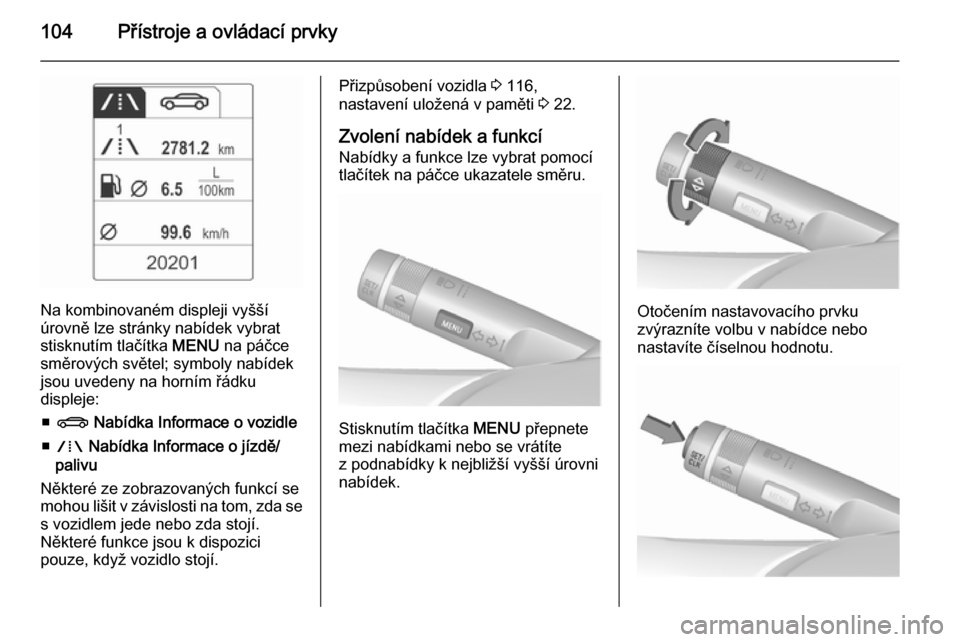

Zvolení nabídek a funkcí
Nabídky a funkce lze vybrat pomocí
tlačítek na páčce ukazatele směru.
Stisknutím tlačítka MENU přepnete
mezi nabídkami nebo se vrátíte
z podnabídky k nejbližší vyšší úrovni
nabídek.
Otočením nastavovacího prvku
zvýrazníte volbu v nabídce nebo
nastavíte číselnou hodnotu.

Přístroje a ovládací prvky105
Stlačením tlačítka SET/CLR vyberete
funkci nebo potvrdíte zprávu.

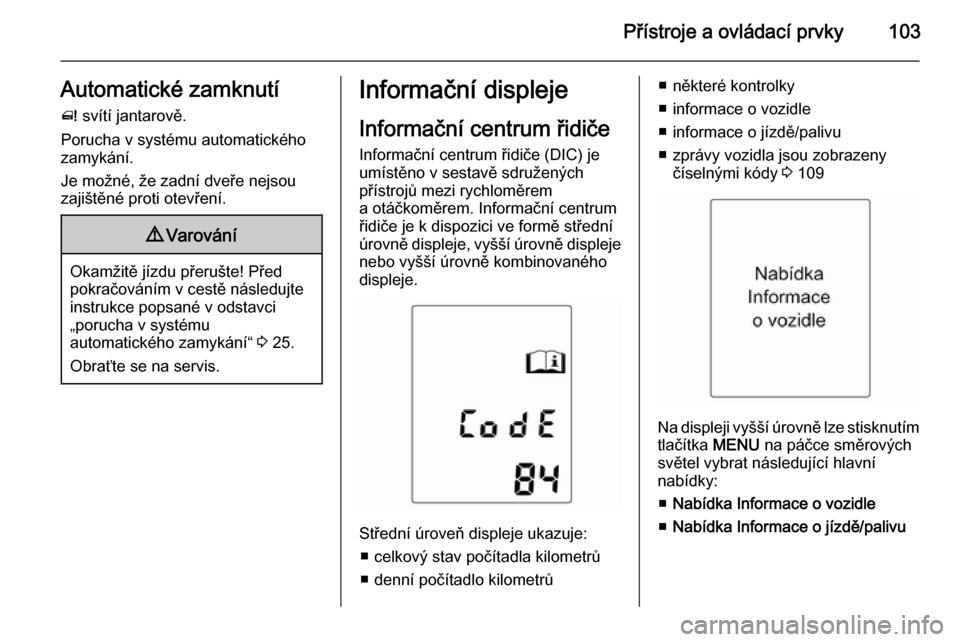

Nabídka Informace o vozidle
Stisknutím tlačítka MENU vyberete
položku Nabídka Informace
o vozidle nebo, na kombinovaném
displeji vyšší úrovně, vyberte položku
X .
Otočením nastavovacího prvku
vyberete podnabídku. Pro potvrzení
stiskněte tlačítko SET/CLR.
Řiďte se instrukcemi obsaženými
v podnabídkách.
V závislosti na verzi mohou být
k dispozici následující vnořené
nabídky:
■ Jednotky : Jednotky displeje lze
změnit.
Ve vozech s displejem prostřední
úrovně lze vybrat následující
nastavení:
◆ Jednotky1 : Velká Británie
◆ Jednotky2 : Spojené státy
◆ Jednotky3 : Evropa■Systém tlaku v pneu : Kontroluje
tlak v pneumatikách všech kol za
jízdy 3 201.
■ Zatížení pneu : Vyberte kategorii
tlaku v pneumatikách podle
skutečného tlaku, na který jsou
pneumatiky nahuštěny 3 201.

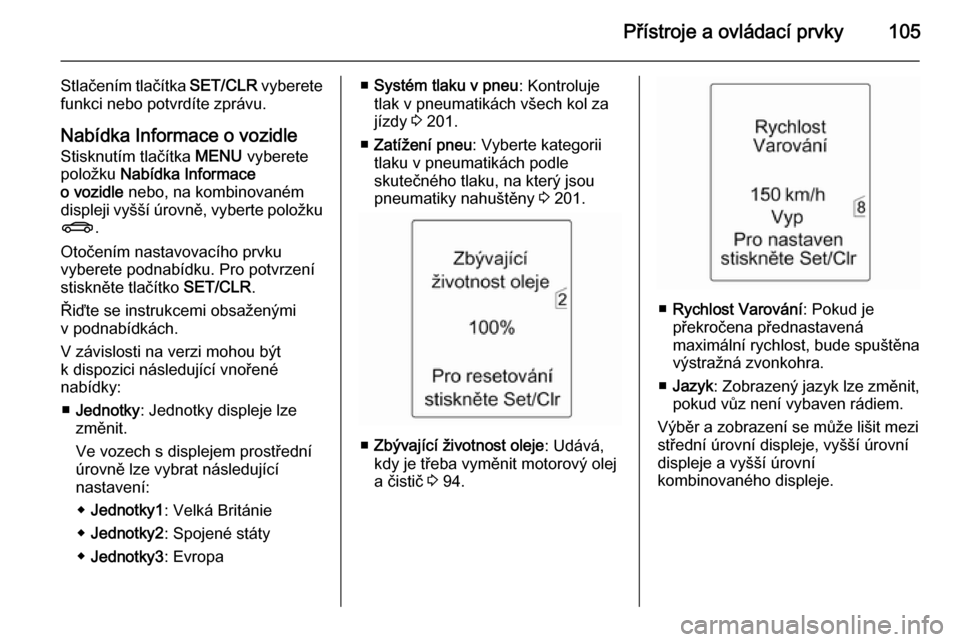

■ Zbývající životnost oleje : Udává,
kdy je třeba vyměnit motorový olej a čistič 3 94.
■ Rychlost Varování : Pokud je
překročena přednastavená
maximální rychlost, bude spuštěna
výstražná zvonkohra.
■ Jazyk : Zobrazený jazyk lze změnit,
pokud vůz není vybaven rádiem.
Výběr a zobrazení se může lišit mezi
střední úrovní displeje, vyšší úrovní
displeje a vyšší úrovní
kombinovaného displeje.

106Přístroje a ovládací prvky
Nabídka Informace o jízdě/
palivu Stisknutím tlačítka MENU vyberete
položku Nabídka Informace o jízdě/
palivu nebo, na kombinovaném
displeji vyšší úrovně, vyberte položku W .
Otočením nastavovacího prvku
vyberete podnabídku. Pro potvrzení
stiskněte tlačítko SET/CLR.

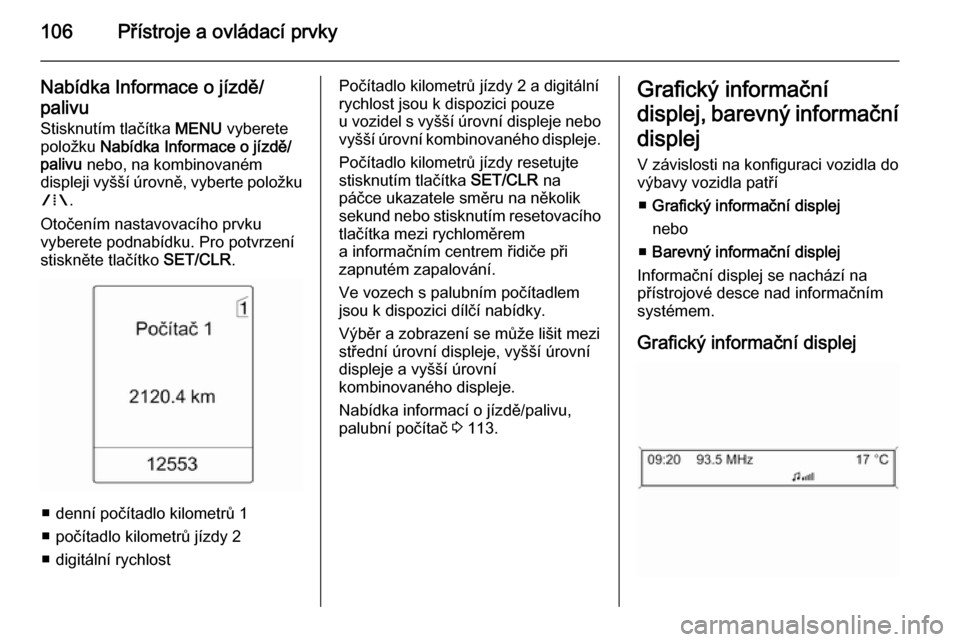

■ denní počítadlo kilometrů 1
■ počítadlo kilometrů jízdy 2
■ digitální rychlost
Počítadlo kilometrů jízdy 2 a digitální
rychlost jsou k dispozici pouze
u vozidel s vyšší úrovní displeje nebo vyšší úrovní kombinovaného displeje.
Počítadlo kilometrů jízdy resetujte
stisknutím tlačítka SET/CLR na
páčce ukazatele směru na několik
sekund nebo stisknutím resetovacího
tlačítka mezi rychloměrem
a informačním centrem řidiče při
zapnutém zapalování.
Ve vozech s palubním počítadlem
jsou k dispozici dílčí nabídky.
Výběr a zobrazení se může lišit mezi
střední úrovní displeje, vyšší úrovní displeje a vyšší úrovní
kombinovaného displeje.
Nabídka informací o jízdě/palivu,
palubní počítač 3 113.Grafický informační
displej, barevný informační
displej V závislosti na konfiguraci vozidla dovýbavy vozidla patří
■ Grafický informační displej
nebo
■ Barevný informační displej
Informační displej se nachází na
přístrojové desce nad informačním
systémem.

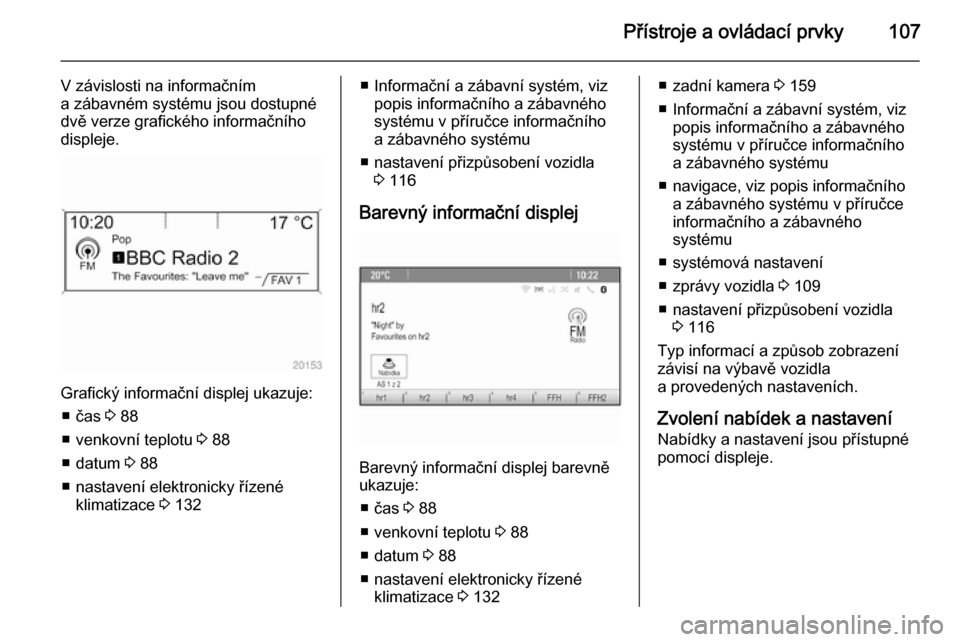

Grafický informační displej

Přístroje a ovládací prvky107
V závislosti na informačním
a zábavném systému jsou dostupné
dvě verze grafického informačního
displeje.
Grafický informační displej ukazuje:
■ čas 3 88
■ venkovní teplotu 3 88
■ datum 3 88
■ nastavení elektronicky řízené klimatizace 3 132
■ Informační a zábavní systém, viz
popis informačního a zábavného
systému v příručce informačního
a zábavného systému
■ nastavení přizpůsobení vozidla 3 116

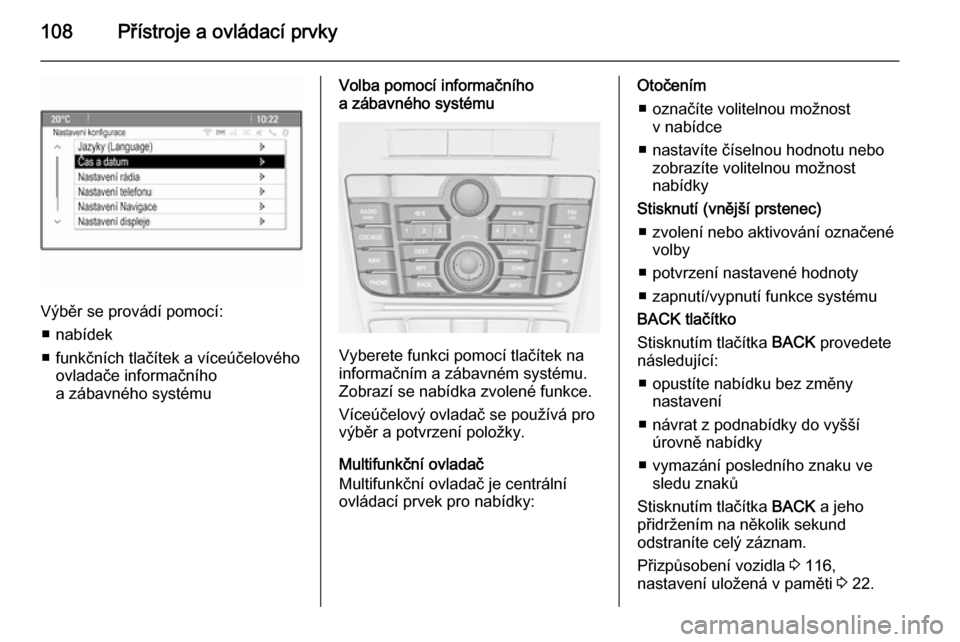

Barevný informační displej
Barevný informační displej barevně
ukazuje:
■ čas 3 88
■ venkovní teplotu 3 88
■ datum 3 88
■ nastavení elektronicky řízené klimatizace 3 132
■ zadní kamera 3 159
■ Informační a zábavní systém, viz popis informačního a zábavného
systému v příručce informačního
a zábavného systému
■ navigace, viz popis informačního a zábavného systému v příručce
informačního a zábavného
systému
■ systémová nastavení
■ zprávy vozidla 3 109
■ nastavení přizpůsobení vozidla 3 116
Typ informací a způsob zobrazení
závisí na výbavě vozidla
a provedených nastaveních.
Zvolení nabídek a nastavení
Nabídky a nastavení jsou přístupné
pomocí displeje.

108Přístroje a ovládací prvky
Výběr se provádí pomocí:■ nabídek
■ funkčních tlačítek a víceúčelového ovladače informačního
a zábavného systému
Volba pomocí informačního
a zábavného systému
Vyberete funkci pomocí tlačítek na
informačním a zábavném systému.
Zobrazí se nabídka zvolené funkce.
Víceúčelový ovladač se používá pro
výběr a potvrzení položky.
Multifunkční ovladač
Multifunkční ovladač je centrální
ovládací prvek pro nabídky:
Otočením
■ označíte volitelnou možnost v nabídce
■ nastavíte číselnou hodnotu nebo zobrazíte volitelnou možnost
nabídky
Stisknutí (vnější prstenec) ■ zvolení nebo aktivování označené volby
■ potvrzení nastavené hodnoty
■ zapnutí/vypnutí funkce systému
BACK tlačítko
Stisknutím tlačítka BACK provedete
následující:
■ opustíte nabídku bez změny nastavení
■ návrat z podnabídky do vyšší úrovně nabídky
■ vymazání posledního znaku ve sledu znaků
Stisknutím tlačítka BACK a jeho
přidržením na několik sekund
odstraníte celý záznam.
Přizpůsobení vozidla 3 116,
nastavení uložená v paměti 3 22.
