Pleje af bilen179Baglygter
1.Frigør afdækningen, og fjern den.
2. Skru de to fastspændingsmøtrik‐
ker i plast ud med håndkraft på
den indvendige side.
3. Træk forsigtigt lygteenheden fra holdetapperne og fjern den. Sørg
for, at ledningsstyret bliver sid‐
dende.
4. Tag stikket af pæreholderen.
5. Frigør de fire holdetapper og af‐ monter pæreholderen.
6. Fjern og udskift pæren.
Baglygte og bremselygte ( 1)

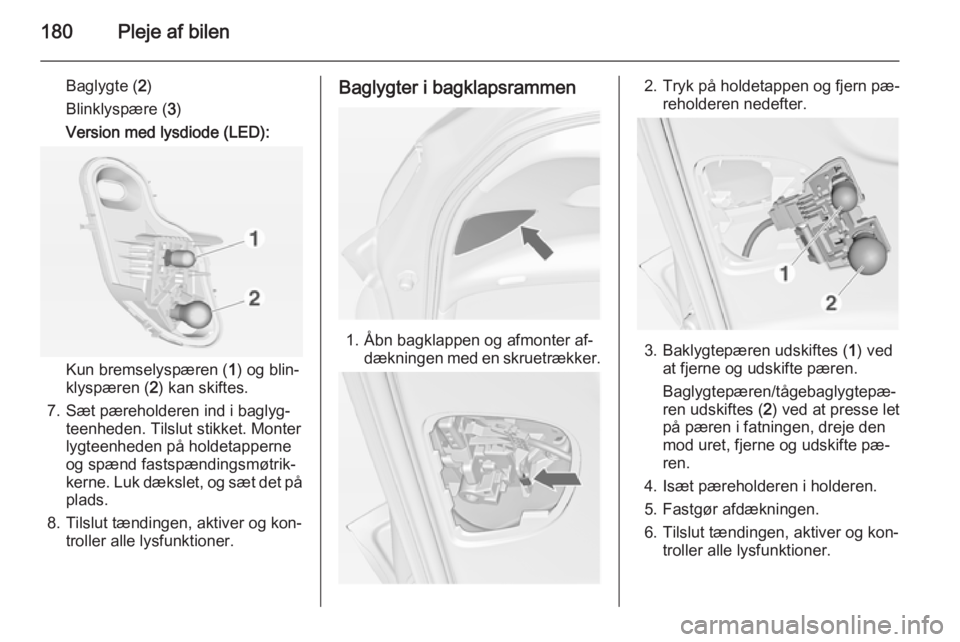

180Pleje af bilen
Baglygte (2)
Blinklyspære ( 3)
Version med lysdiode (LED):
Kun bremselyspæren ( 1) og blin‐
klyspæren ( 2) kan skiftes.
7. Sæt pæreholderen ind i baglyg‐ teenheden. Tilslut stikket. Monter
lygteenheden på holdetapperne
og spænd fastspændingsmøtrik‐
kerne. Luk dækslet, og sæt det på
plads.
8. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygter i bagklapsrammen
1. Åbn bagklappen og afmonter af‐dækningen med en skruetrækker.
2. Tryk på holdetappen og fjern pæ‐reholderen nedefter.
3. Baklygtepæren udskiftes ( 1) ved
at fjerne og udskifte pæren.
Baglygtepæren/tågebaglygtepæ‐
ren udskiftes ( 2) ved at presse let
på pæren i fatningen, dreje den
mod uret, fjerne og udskifte pæ‐
ren.
4. Isæt pæreholderen i holderen.
5. Fastgør afdækningen.
6. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.

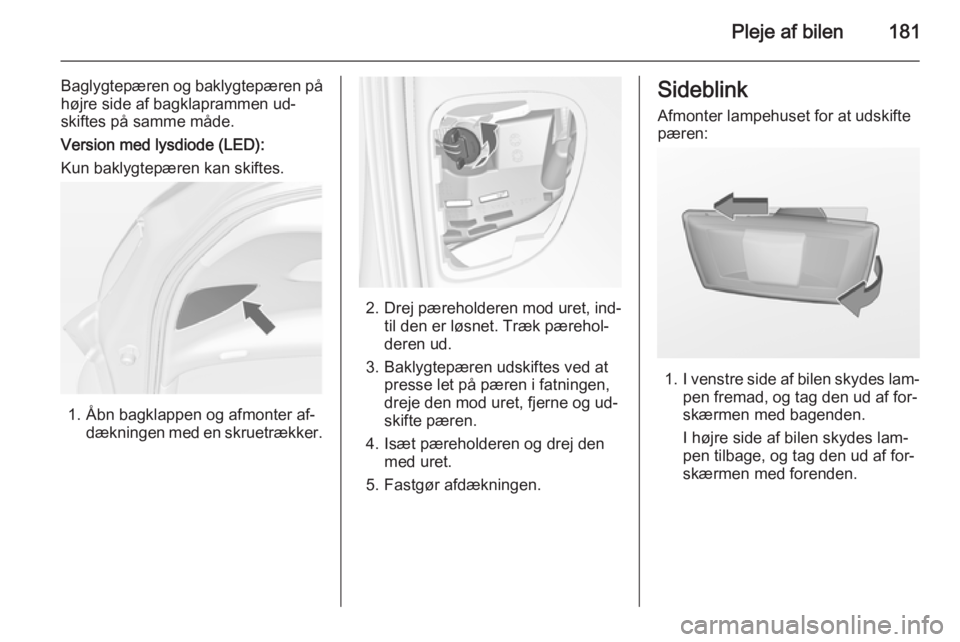

Pleje af bilen181
Baglygtepæren og baklygtepæren påhøjre side af bagklaprammen ud‐
skiftes på samme måde.
Version med lysdiode (LED):
Kun baklygtepæren kan skiftes.
1. Åbn bagklappen og afmonter af‐ dækningen med en skruetrækker.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Træk pærehol‐
deren ud.
3. Baklygtepæren udskiftes ved at presse let på pæren i fatningen,
dreje den mod uret, fjerne og ud‐
skifte pæren.
4. Isæt pæreholderen og drej den med uret.
5. Fastgør afdækningen.
Sideblink
Afmonter lampehuset for at udskiftepæren:
1. I venstre side af bilen skydes lam‐
pen fremad, og tag den ud af for‐
skærmen med bagenden.
I højre side af bilen skydes lam‐
pen tilbage, og tag den ud af for‐
skærmen med forenden.

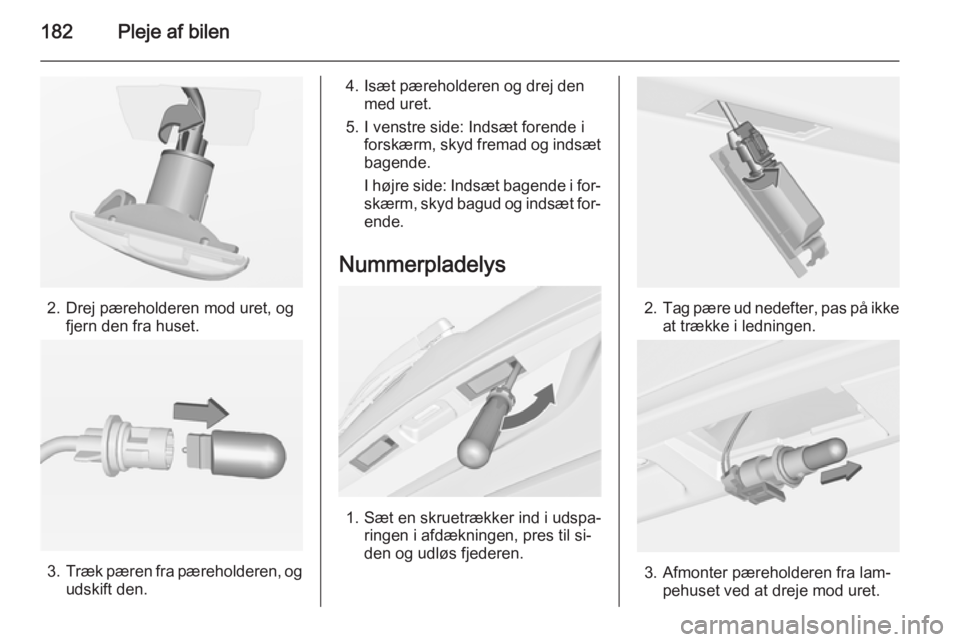

182Pleje af bilen
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I venstre side: Indsæt forende i forskærm, skyd fremad og indsætbagende.
I højre side: Indsæt bagende i for‐
skærm, skyd bagud og indsæt for‐ ende.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.

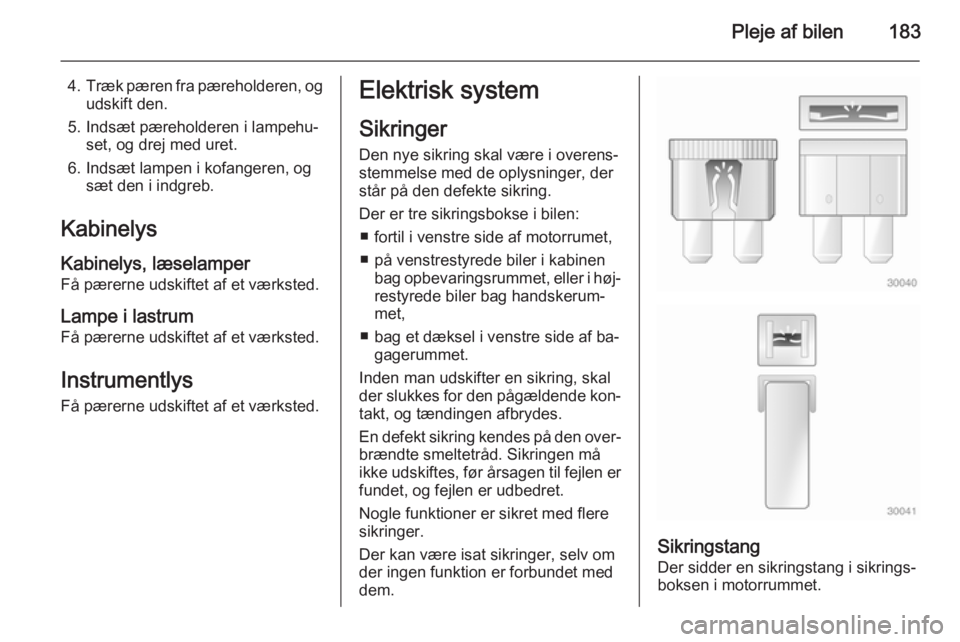

Pleje af bilen183
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrumet,■ på venstrestyrede biler i kabinen bag opbevaringsrummet, eller i høj‐restyrede biler bag handskerum‐
met,
■ bag et dæksel i venstre side af ba‐ gagerummet.
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.

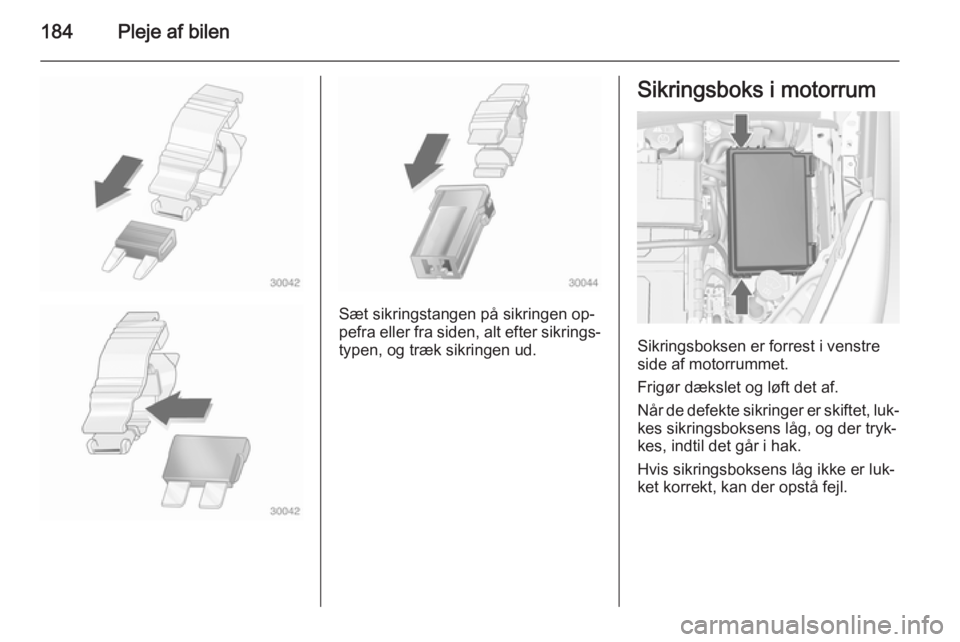

184Pleje af bilen
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

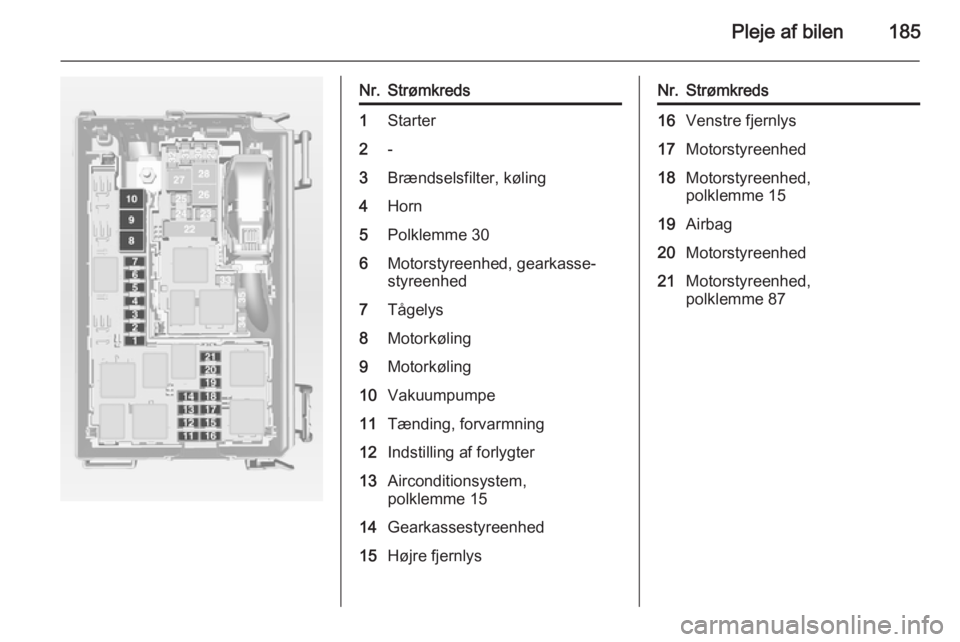

Pleje af bilen185
Nr.Strømkreds1Starter2-3Brændselsfilter, køling4Horn5Polklemme 306Motorstyreenhed, gearkasse‐
styreenhed7Tågelys8Motorkøling9Motorkøling10Vakuumpumpe11Tænding, forvarmning12Indstilling af forlygter13Airconditionsystem,
polklemme 1514Gearkassestyreenhed15Højre fjernlysNr.Strømkreds16Venstre fjernlys17Motorstyreenhed18Motorstyreenhed,
polklemme 1519Airbag20Motorstyreenhed21Motorstyreenhed,
polklemme 87

186Pleje af bilen
Nr.Strømkreds22Elektrisk parkeringsbremse23Lappesæt24Brændstofpumpe25ABS26El-bagrude27ABS28Kabineblæser29Lighter30Klimaanlæg31El-rude foran, venstre32El-rude foran, højre33Spejlvarme34ABS35AirbagSikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsefligene sam‐
men, vip rummet ned og tag indsat‐
sen ud.

Pleje af bilen187
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, træk af‐
dækningen opad og fjern den.
Nr.Strømkreds1Radio2Display, instrument, telefon3Radio4Tændingslås, startspærre5Forrudevasker, bagrudevasker6Centrallås, bagklap7Centrallås8Display, instrument, telefon9Opvarmet rat10Oplåsning af venstre bagdør11Oplåsning af højre bagdør12Kabinebelysning13Regnsensor, bakspejl, side‐
spejle14-Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af lastrummet bag et dæksel. Tag
dækslet af.

188Pleje af bilen
Frigør de fire holdetapper og afmon‐
ter afdækningen.
Nr.Strømkreds1Adaptive Forward Lighting (AFL)2–3–4–5–6El-rude bag, højre7Adaptive Forward Lighting (AFL)8Påhængsstyreenhed, påhæn‐
gerstikfatning9Sæde, lændestøtte, venstre10El-rude bag, venstre11Parkeringshjælp12Elektrisk solafskærmning13–14Sædevarme i forsæder15Påhængsstyreenhed
