Näidikud ja juhtseadised89
Kellaaja seadmine
Kellaaja seadmiseks valige
menüüvalik Set Time (Määra
kellaaeg) . Esimese seade
reguleerimiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutada
mitmefunktsioonilist nuppu. Värviline taust liigub järgmise seade juurde.
Reguleerigi kõiki seadeid.
Seada kuupäev
Kellaaja seadmiseks valige
menüüvalik Set Date (Määra
kuupäev) . Esimese seade
reguleerimiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutada
mitmefunktsioonilist nuppu. Värviline
taust liigub järgmise seade juurde.
Reguleerigi kõiki seadeid.
Kellaaja vorming
Soovitud kellaaja vormingu
valimiseks valige 12 hr / 24 hr Format
(12 tunni /24 tunni vorming) .
Aktiveerige 12 Hour (12 tundi) või 24
Hour (24 tundi) .Sõiduki isikupärastamine 3 114.

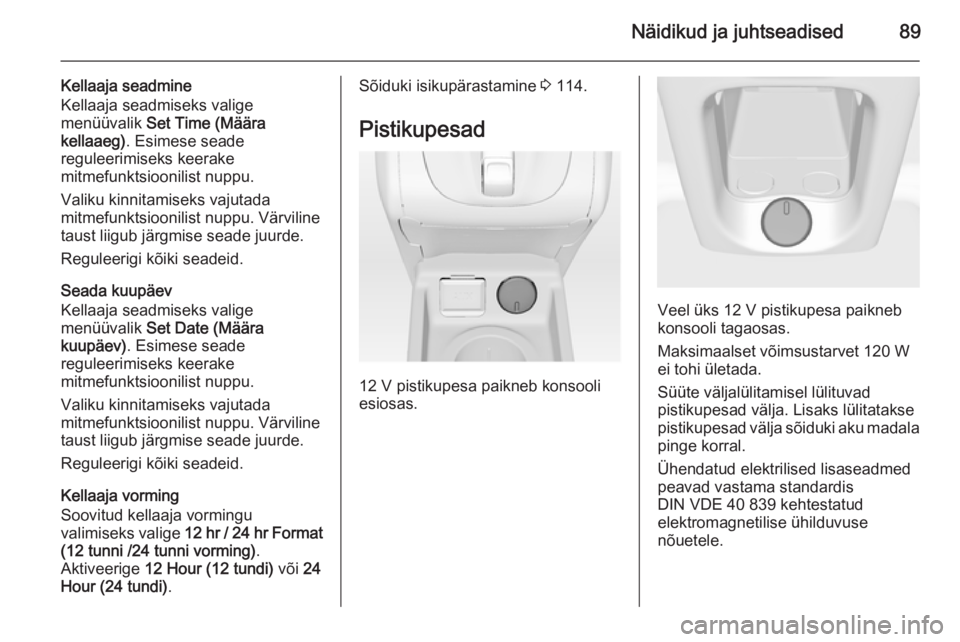

Pistikupesad
12 V pistikupesa paikneb konsooli
esiosas.
Veel üks 12 V pistikupesa paikneb
konsooli tagaosas.
Maksimaalset võimsustarvet 120 W
ei tohi ületada.
Süüte väljalülitamisel lülituvad
pistikupesad välja. Lisaks lülitatakse
pistikupesad välja sõiduki aku madala
pinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.

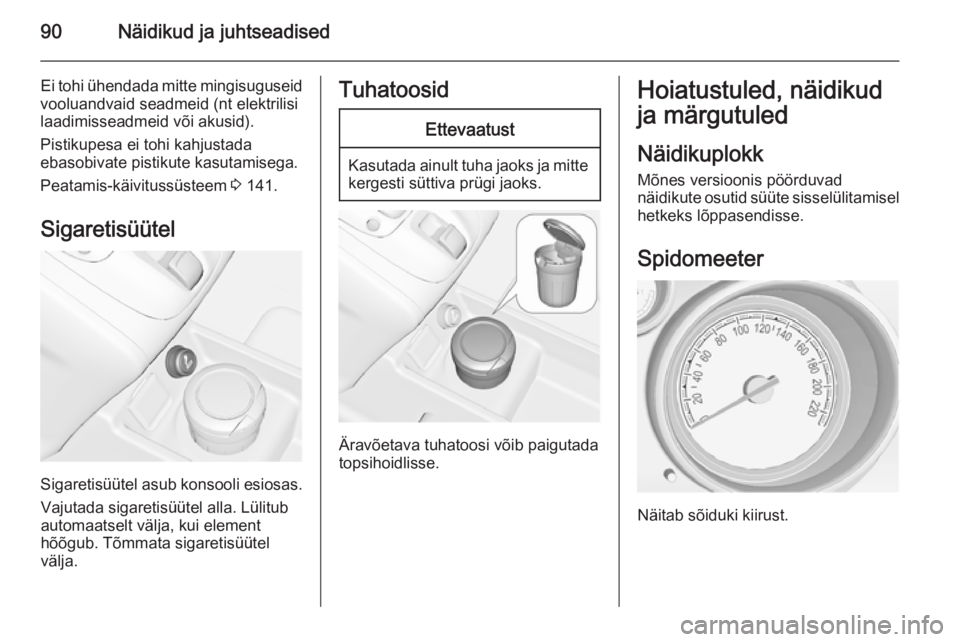

90Näidikud ja juhtseadised
Ei tohi ühendada mitte mingisuguseid
vooluandvaid seadmeid (nt elektrilisi
laadimisseadmeid või akusid).
Pistikupesa ei tohi kahjustada
ebasobivate pistikute kasutamisega.
Peatamis-käivitussüsteem 3 141.
Sigaretisüütel
Sigaretisüütel asub konsooli esiosas. Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
TuhatoosidEttevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Äravõetava tuhatoosi võib paigutada
topsihoidlisse.
Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.

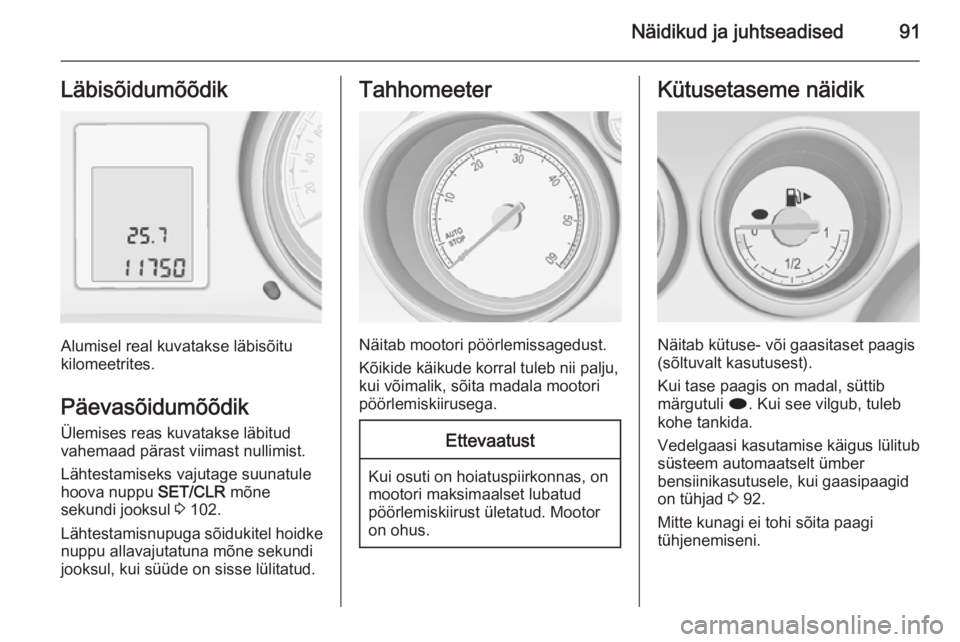

Näidikud ja juhtseadised91Läbisõidumõõdik
Alumisel real kuvatakse läbisõitu
kilomeetrites.
Päevasõidumõõdik Ülemises reas kuvatakse läbitudvahemaad pärast viimast nullimist.
Lähtestamiseks vajutage suunatule
hoova nuppu SET/CLR mõne
sekundi jooksul 3 102.
Lähtestamisnupuga sõidukitel hoidke nuppu allavajutatuna mõne sekundi
jooksul, kui süüde on sisse lülitatud.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütuse- või gaasitaset paagis
(sõltuvalt kasutusest).
Kui tase paagis on madal, süttib
märgutuli i. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasi kasutamise käigus lülitub
süsteem automaatselt ümber
bensiinikasutusele, kui gaasipaagid
on tühjad 3 92.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.

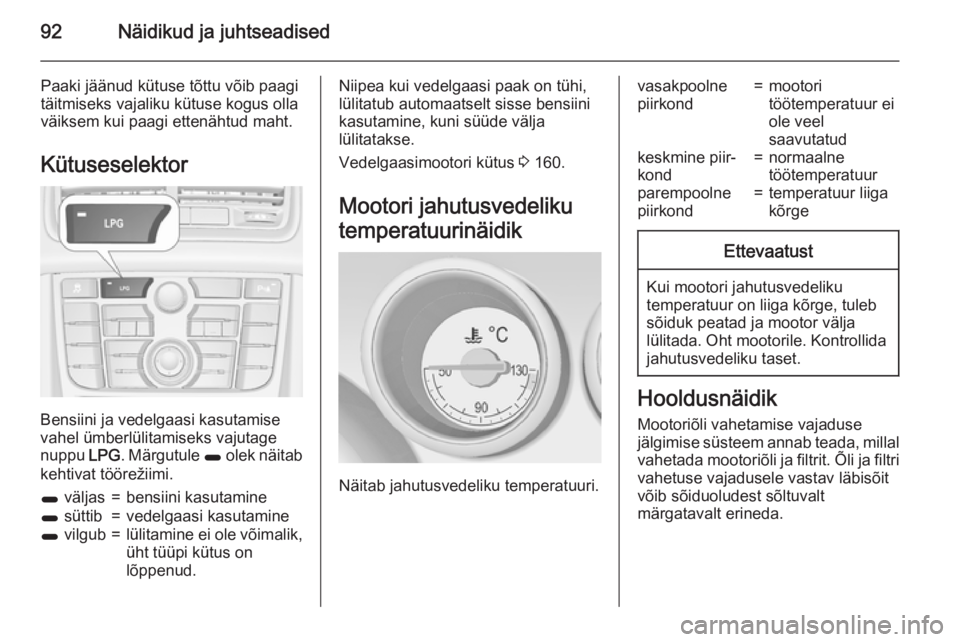

92Näidikud ja juhtseadised
Paaki jäänud kütuse tõttu võib paagitäitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Kütuseselektor
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu LPG. Märgutule 1 olek näitab
kehtivat töörežiimi.
1 väljas=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole võimalik,
üht tüüpi kütus on
lõppenud.Niipea kui vedelgaasi paak on tühi,
lülitatub automaatselt sisse bensiini
kasutamine, kuni süüde välja
lülitatakse.
Vedelgaasimootori kütus 3 160.
Mootori jahutusvedeliku temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond=mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond=normaalne
töötemperatuurparempoolne
piirkond=temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.

Näidikud ja juhtseadised93

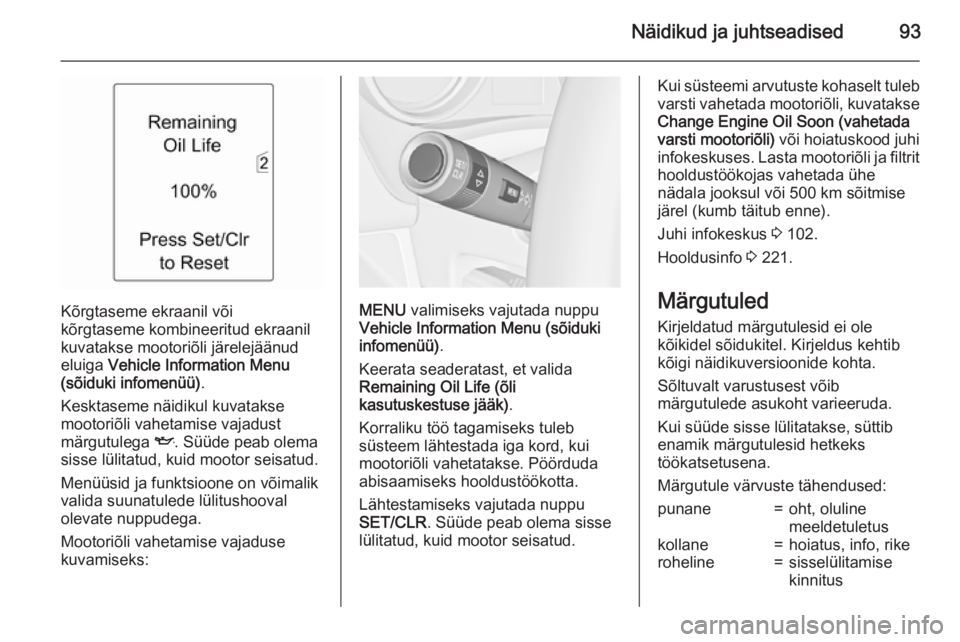

Kõrgtaseme ekraanil või
kõrgtaseme kombineeritud ekraanil
kuvatakse mootoriõli järelejäänud
eluiga Vehicle Information Menu
(sõiduki infomenüü) .
Kesktaseme näidikul kuvatakse
mootoriõli vahetamise vajadust
märgutulega I. Süüde peab olema
sisse lülitatud, kuid mootor seisatud.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:MENU valimiseks vajutada nuppu
Vehicle Information Menu (sõiduki
infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (õli
kasutuskestuse jääk) .
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu
SET/CLR . Süüde peab olema sisse
lülitatud, kuid mootor seisatud.
Kui süsteemi arvutuste kohaselt tuleb varsti vahetada mootoriõli, kuvatakse
Change Engine Oil Soon (vahetada
varsti mootoriõli) või hoiatuskood juhi
infokeskuses. Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 102.
Hooldusinfo 3 221.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Sõltuvalt varustusest võib
märgutulede asukoht varieeruda.
Kui süüde sisse lülitatakse, süttib
enamik märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise
kinnitus

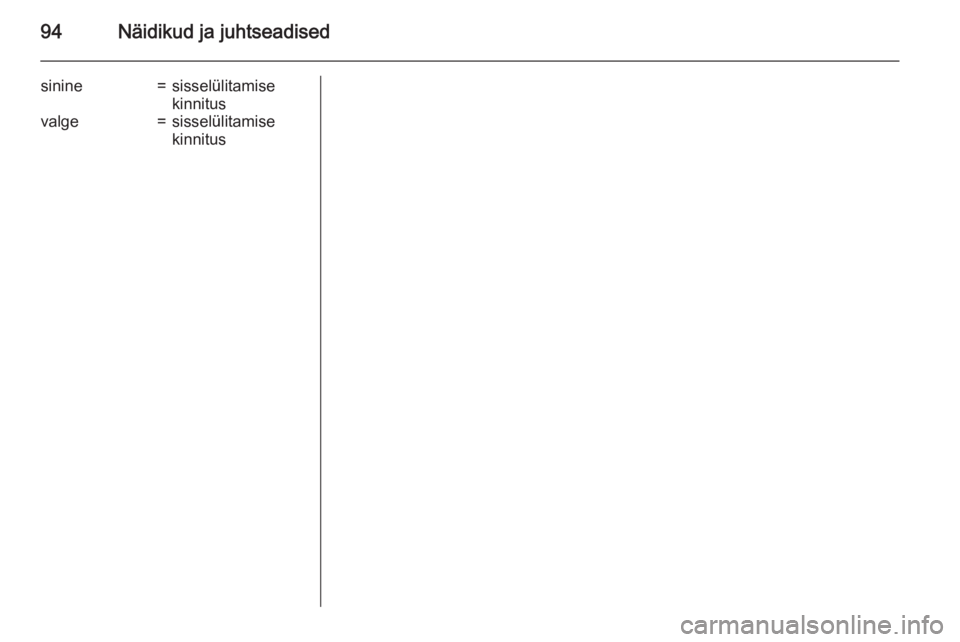

94Näidikud ja juhtseadised
sinine=sisselülitamise
kinnitusvalge=sisselülitamise
kinnitus

Näidikud ja juhtseadised95

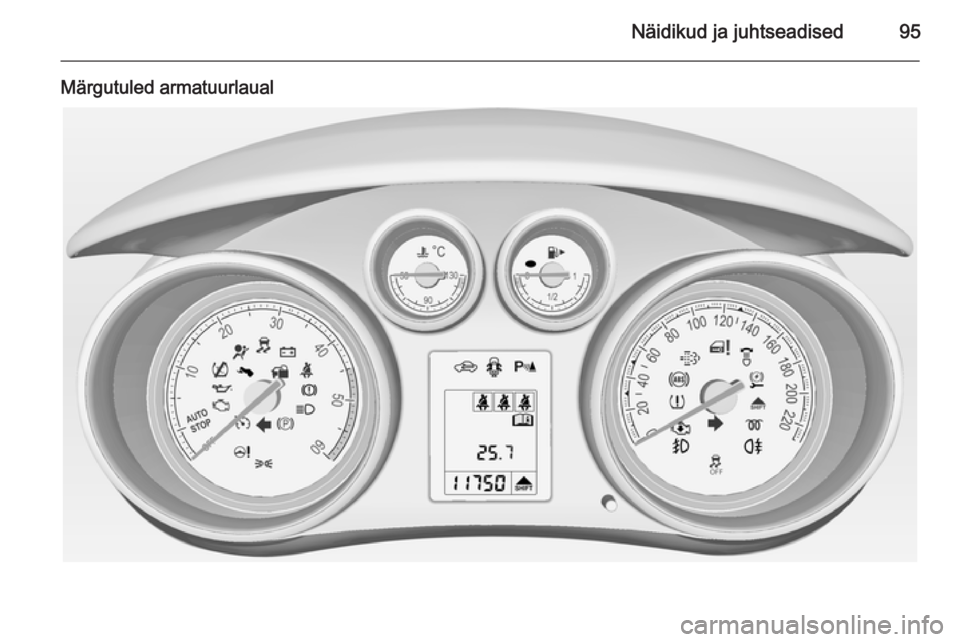

Märgutuled armatuurlaual

96Näidikud ja juhtseadised

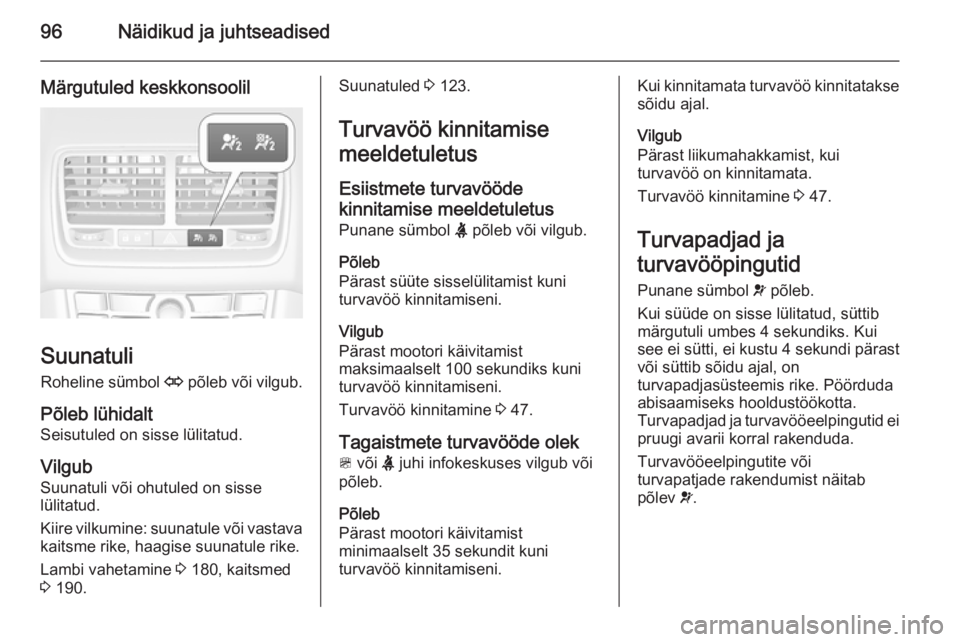

Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 180, kaitsmed
3 190.
Suunatuled 3 123.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Punane sümbol X põleb või vilgub.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 47.
Tagaistmete turvavööde olek
> või X juhi infokeskuses vilgub või
põleb.
Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.Kui kinnitamata turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 47.
Turvapadjad ja
turvavööpingutid Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.

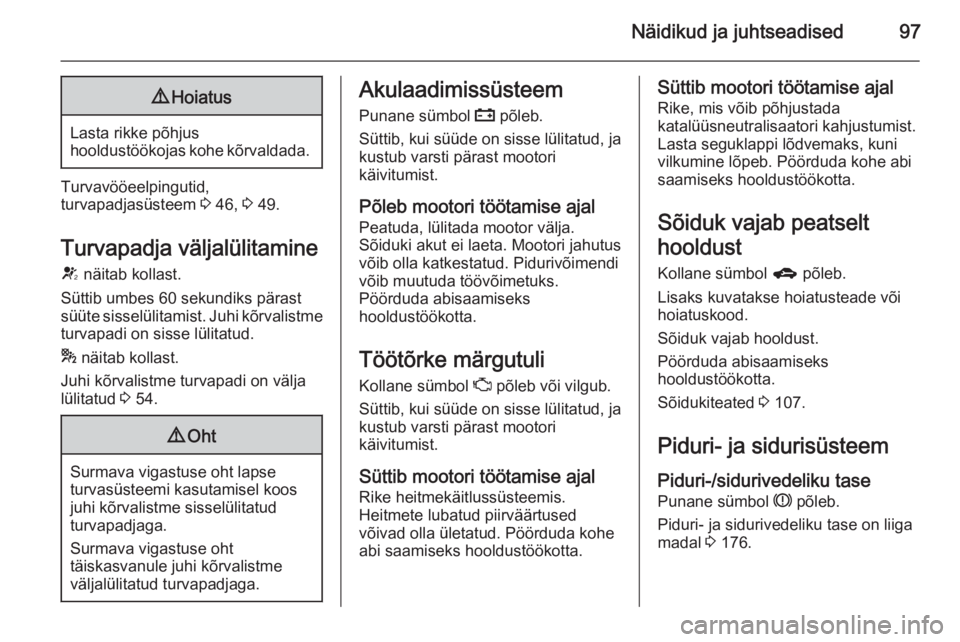

Näidikud ja juhtseadised979Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 46, 3 49.
Turvapadja väljalülitamine V näitab kollast.
Süttib umbes 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* näitab kollast.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 54.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abisaamiseks
hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
Kollane sümbol g põleb.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidukiteated 3 107.
Piduri- ja sidurisüsteem
Piduri-/sidurivedeliku tase Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 176.

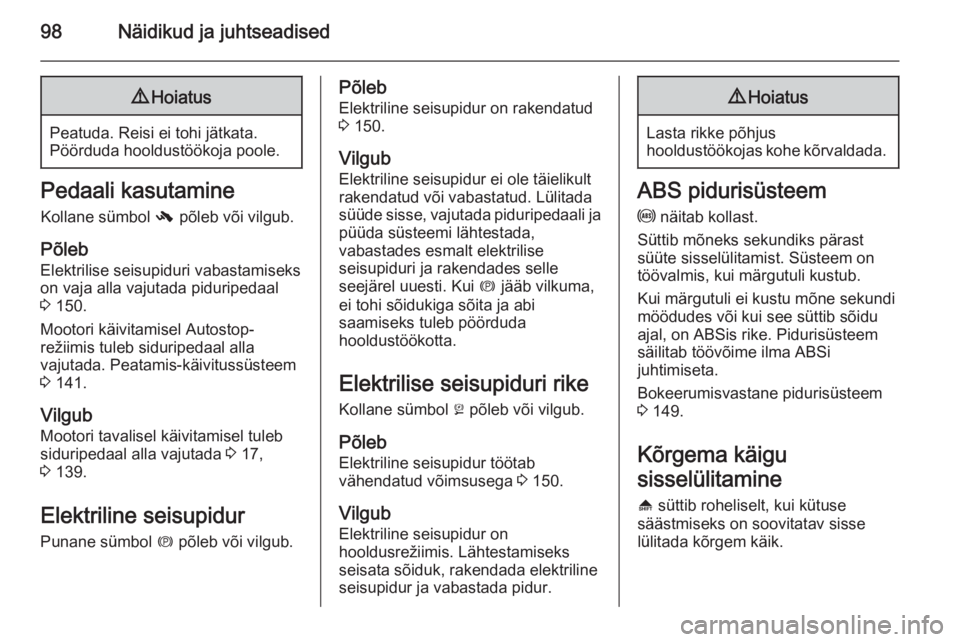

98Näidikud ja juhtseadised9Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Pedaali kasutamine
Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on vaja alla vajutada piduripedaal
3 150.
Mootori käivitamisel Autostop-
režiimis tuleb siduripedaal alla
vajutada. Peatamis-käivitussüsteem
3 141.
Vilgub Mootori tavalisel käivitamisel tuleb
siduripedaal alla vajutada 3 17,
3 139.
Elektriline seisupidur Punane sümbol m põleb või vilgub.
Põleb
Elektriline seisupidur on rakendatud
3 150.
Vilgub Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitada
süüde sisse, vajutada piduripedaali ja
püüda süsteemi lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 150.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisata sõiduk, rakendada elektriline
seisupidur ja vabastada pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u näitab kollast.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 149.
Kõrgema käigu
sisselülitamine [ süttib roheliselt, kui kütuse
säästmiseks on soovitatav sisse
lülitada kõrgem käik.
