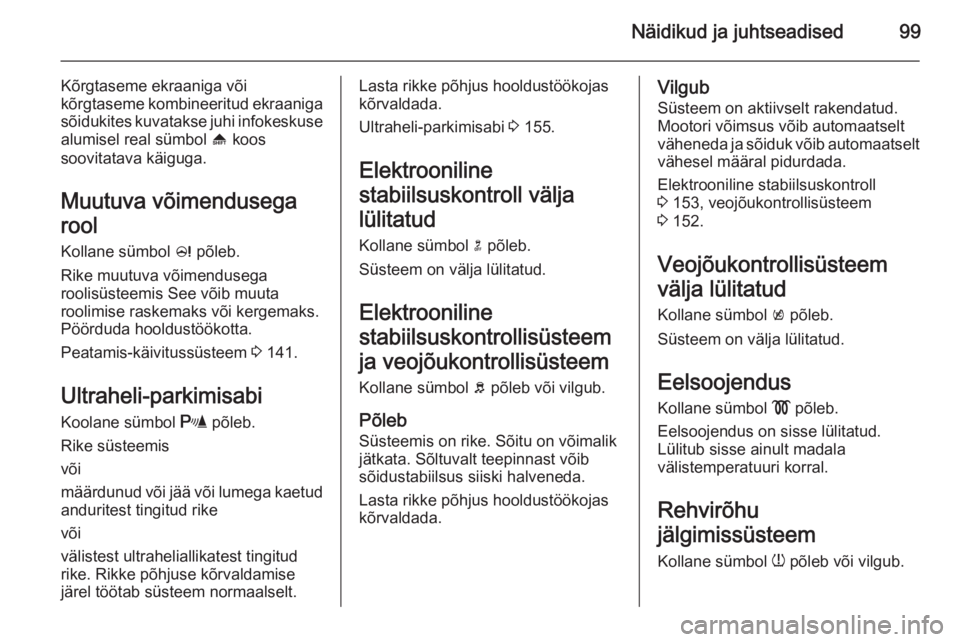

Näidikud ja juhtseadised99
Kõrgtaseme ekraaniga või
kõrgtaseme kombineeritud ekraaniga sõidukites kuvatakse juhi infokeskuse
alumisel real sümbol [ koos
soovitatava käiguga.
Muutuva võimendusega
rool Kollane sümbol c põleb.
Rike muutuva võimendusega
roolisüsteemis See võib muuta
roolimise raskemaks või kergemaks.
Pöörduda hooldustöökotta.
Peatamis-käivitussüsteem 3 141.
Ultraheli-parkimisabi
Koolane sümbol r põleb.
Rike süsteemis
või
määrdunud või jää või lumega kaetud
anduritest tingitud rike
või
välistest ultraheliallikatest tingitud
rike. Rikke põhjuse kõrvaldamise
järel töötab süsteem normaalselt.Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 155.
Elektrooniline
stabiilsuskontroll välja
lülitatud
Kollane sümbol n põleb.
Süsteem on välja lülitatud.
Elektrooniline
stabiilsuskontrollisüsteem
ja veojõukontrollisüsteem Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 153, veojõukontrollisüsteem
3 152.
Veojõukontrollisüsteem
välja lülitatud
Kollane sümbol k põleb.
Süsteem on välja lülitatud.
Eelsoojendus
Kollane sümbol ! põleb.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Rehvirõhu
jälgimissüsteem
Kollane sümbol w põleb või vilgub.

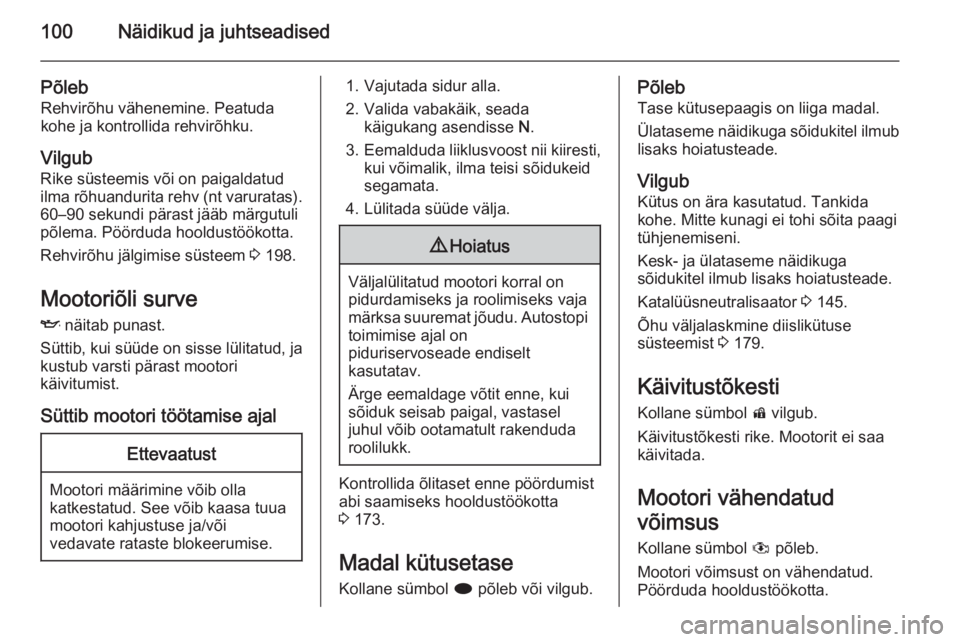

100Näidikud ja juhtseadised
PõlebRehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 198.
Mootoriõli surve I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset enne pöördumist
abi saamiseks hooldustöökotta
3 173.
Madal kütusetase
Kollane sümbol i põleb või vilgub.
Põleb
Tase kütusepaagis on liiga madal.
Ülataseme näidikuga sõidukitel ilmub
lisaks hoiatusteade.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Kesk- ja ülataseme näidikuga
sõidukitel ilmub lisaks hoiatusteade.
Katalüüsneutralisaator 3 145.
Õhu väljalaskmine diislikütuse
süsteemist 3 179.
Käivitustõkesti
Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Mootori vähendatud
võimsus
Kollane sümbol # põleb.
Mootori võimsust on vähendatud.
Pöörduda hooldustöökotta.

Näidikud ja juhtseadised101VälisvalgustusRoheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 119.
Kaugtuled Sinine sümbol C põleb.
Põleb, kui kaugtuled on sisse lülitatud
ja esitulede vilgutamise ajal 3 120.
Kohanduvad esituled
Kollane sümbol f põleb või vilgub.
Põleb Rike süsteemis.
Pöörduda abisaamiseks
hooldustöökotta.
Vilgub Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 121.Tulede automaatjuhtimine 3 120.
Udutuli Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 123.
Tagumine udutuli
Koolane sümbol r põleb.
Tagumine udutuli on sisse lülitatud
3 124.
Püsikiiruse regulaator
Valge või roheline sümbol m põleb.
Valge sümbol põleb Süsteem on sisse lülitatud.
Roheline sümbol põleb Teatud kiirus on salvestatud.
Püsikiiruse regulaator 3 154.
Uks on lahti
Punane sümbol h põleb.Uks või tagaluuk on avatud.
Automaatne lukustamine
Merevaiguvärviline sümbol ^ süttib.
Automaatlukustussüsteemi tõrge.
Tagauste avamine ei pruugi olla
blokeeritud.9 Hoiatus
Katkestada otsekohe sõit! Enne
sõidu jätkamist lugeda peatükis
"Automaatlukustussüsteemi rike"
esitatud juhiseid 3 25.
Pöörduda hooldustöökotta.

102Näidikud ja juhtseadisedInfonäidikudJuhi infokeskus Juhi infokeskus (DIC) asub
armatuurlaual spidomeetri ja
tahhomeetri vahel. See on saadaval
kesktaseme või ülataseme ekraaniga
või ülataseme kombineeritud
ekraaniga.
Kesktaseme ekraanil kuvatakse:
■ üldine läbisõidumõõdik
■ päevasõidumõõdik
■ teatavad märgutuled
■ sõidukiteave
■ sõidu-/kütuseteave
■ sõidukiteated, mis kuvatakse koodidena 3 107.
Ülataseme ekraanilt võib valida nupu
MENU vajutamisega järgmisi
peamenüüsid:
■ Vehicle Information Menu (sõiduki
infomenüü)
■ Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
Kõrgtaseme kombineeritud ekraanilt
võib valida menüü lehekülgi nupu
MENU vajutamisega; menüü
sümbolid kuvatakse ekraani ülemisel
real:
■ X Vehicle Information Menu
(sõiduki infomenüü)
■ W Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
Mõned kuvatavad funktsioonid on
sõidu ja seisu ajal erinevad. Mõned
funktsioonid on saadaval ainult sõidu
ajal.
Sõiduki isikupärastamine 3 114,
salvestatud seaded 3 22.

Näidikud ja juhtseadised103
Menüüde ja funktsioonide valikMenüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Menüüde vaheldamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile tagasipöördumiseks
vajutada nuppu MENU.
Menüüvaliku tähistamiseks või
numbrilise väärtuse määramiseks
keerata seadeketast.
Funktsiooni valimiseks või teate
kinnitamiseks vajutada nuppu
SET/CLR .
Vehicle Information Menu
(sõiduki infomenüü) Vajutage nuppu MENU, et valida
Vehicle Information Menu (sõiduki infomenüü) , või valige ülataseme
kombineeritud ekraanilt X.
Alammenüü valimiseks keerake
seaderatast. Valiku kinnitamiseks
vajutada nuppu SET/CLR.
Järgida alammenüüdes esitatud
juhiseid.
Võimalikud alammenüüd olenevalt
versioonist:
■ Unit (ühik) : kuvatavate ühikute
muutmisvõimalus
Kesktaseme näidikuga sõidukitel
võib valida järgmised seaded:
◆ Unit (ühik)1 : Suurbritannia
◆ Unit (ühik)2 : Ameerika
Ühendriigid
◆ Unit (ühik)3 : Euroopa

104Näidikud ja juhtseadised
■Tire Pressure System (Rehvirõhu
süsteem) : kontrollib sõidu ajal
kõikide rataste rõhku 3 198
■ Tire Load (Rehvi koormus) : valige
rehvirõhu kategooria tegeliku rehvirõhu järgi 3 198
■ Remaining Oil Life (õli
kasutuskestuse jääk) : näitab, millal
vahetada mootoriõli ja filtrit 3 92
■ Speed Warning (kiirusehoiatus) :
määratud kiiruse ületamisel kõlab
hoiatussignaal
■ Language (keel) : kuvakeelt saab
vahetada, kui sõidukile ei ole
paigaldatud raadiot
Valik ja kuvamine võivad kesktaseme
ja ülataseme ekraanil ning ülataseme kombineeritud ekraanil erineda.
Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
Vajutage nuppu MENU, et valida Trip/
Fuel Information Menu (teekonna/
kütuse infomenüü) , või valige
ülataseme kombineeritud ekraanilt
W .
Alammenüü valimiseks keerake
seaderatast. Valiku kinnitamiseks
vajutada nuppu SET/CLR.
■ Päevasõidumõõdik 1
■ Päevasõidumõõdik 2
■ Numbriline kiirus

Näidikud ja juhtseadised105
Päevasõidumõõdik 2 ja numbriline
kiirus on saadaval ainult kõrgtaseme
ekraaniga või kõrgtaseme
kombineeritud ekraaniga sõidukitel.
Päevasõidumõõdiku lähtestamiseks
vajutage suunatulehooval nuppu
SET/CLR mõne sekundi jooksul või
vajutage spidomeetri ja juhi
infokeskuse vahelist lähtestusnuppu,
kui süüde on sees.
Pardaarvutiga sõidukitel on saadaval
rohkem alammenüüsid.
Valik ja kuvamine võivad kesktaseme
ja ülataseme ekraanil ning ülataseme kombineeritud ekraanil erineda.
Läbisõidu/kütuseinfo menüü,
pardaarvuti 3 111.
Graafiline infoekraan,
värviline infoekraan
Olenevalt sõiduki konfiguratsioonist
on sõidukil
■ Graafiline infonäidik
või
■ Värviline infonäidikInfoekraan asub armatuurlaual
Infotainment-süsteemi kohal.
Graafiline infonäidik
Sõltuvalt infotainment-süsteemist on
graafiline infonäidik saadaval kahes
versioonis.
Graafilisel infonäidikul kuvatakse:
■ aeg 3 87
■ välistemperatuur 3 87
■ kuupäev 3 87
■ elektroonilise kliimaseadme seaded 3 130
■ Infotainment-süsteemi kirjeldust vt Infotainment-süsteemi
kasutusjuhendist
■ sõiduki isikupärastamise seaded 3 114

106Näidikud ja juhtseadised
Värviline infonäidik
Värvilisel infonäidikul kuvatakse
värvilisena:
■ aeg 3 87
■ välistemperatuur 3 87
■ kuupäev 3 87
■ elektroonilise kliimaseadme seaded 3 130
■ tahavaatekaamera 3 157
■ Infotainment-süsteemi kirjeldust vt Infotainment-süsteemi
kasutusjuhendist
■ navigeerimise kirjeldust vt Infotainment-süsteemi
kasutusjuhendist
■ süsteemi seaded
■ sõidukiteated 3 107
■ sõiduki isikupärastamise seaded 3 114
Info liik ja selle kuvamisviis sõltuvad
sõiduki varustusest ja tehtud
seadetest.
Menüüde ja seadete valik
Menüüd ja seaded on kasutatavad
näidiku kaudu.Valikuid saab teha:
■ menüüde abil
■ infotainment-süsteemi funktsiooninuppude ja
mitmefunktsioonilise nupu abil
Valimine infotainment-süsteemiga
Valida funktsioon infotainment-
süsteemi nuppude abil. Kuvatakse
valitud funktsiooni menüü.
Valiku tegemiseks ja kinnitamiseks
kasutatakse mitmefunktsioonilist
nuppu.

Näidikud ja juhtseadised107
Mitmefunktsiooniline nupp
Mitmefunktsiooniline nupp on
menüüde keskne juhtelement:
Keerata: ■ menüüvalikute märkimiseks
■ numbriliste väärtuste määramiseks
või menüüvalikute kuvamiseks.
Vajutada (välimist rõngast): ■ märgitud valiku valimiseks või aktiveerimiseks
■ seatud väärtuse kinnitamiseks
■ süsteemi funktsiooni sisse- või väljalülitamiseks.
BACK nupp
Vajutada nuppu: ■ menüüst lahkumiseks ilma seadeid
muutmata
■ alammenüüst järgmisele kõrgemale menüütasemele
tagasipöördumiseks
■ märgijadas viimase märgi kustutamiseks.
Kogu kirje kustutamiseks hoida
nuppu mõned sekundid all.Sõiduki isikupärastamine 3 114,
salvestatud seaded 3 22.Teated sõiduki kohta
SõidukiteatedTeated kuvatakse peamiselt juhi
infokeskuse ekraanil, mõnel juhul
koos hoiatuse ja helisignaaliga.
Teate kinnitamiseks vajutada nuppu
SET/CLR , MENU või keerata
seadeketast.

108Näidikud ja juhtseadised
Sõidukiteated kesktasemeekraanil
Sõidukiteateid kuvatakse
numberkoodina.
NrTeated sõiduki kohta2Kaugjuhtimispulti ei tuvastata,
taaskäivituseks tuleb siduripe‐
daal alla vajutada3Mootori jahutusvedeliku tase on
madal4Kliimaseade välja lülitatud5Rooliratas on lukustatudNrTeated sõiduki kohta6Elektrilise seisupiduri vabasta‐
miseks tuleb piduripedaal alla
vajutada7Pöörata rooliratast, lülitada
süüde välja ja uuesti sisse9Pöörata rooliratast, käivitada
mootor uuesti12Sõiduk ülekoormatud13Kompressor ülekuumenenud15Ülemise keskmise piduritule
rike16Piduritule rike17Esitulede valgusvihu kõrguse
seadmise töötõrge18Vasaku lähitule rike19Tagumise udutule rike20Parema lähitule rike21Vasaku küljetule rike22Parema küljetule rike23Tagurdustule rike24Numbritule rikeNrTeated sõiduki kohta25Vasaku eesmise suunatule rike26Vasaku tagumise suunatule
rike27Parema eesmise suunatule rike28Vasaku eesmise suunatule rike29Kontrollida haagise pidurituld30Kontrollida haagise tagurdus‐
tuld31Kontrollida haagise vasakut
suunatuld32Kontrollida haagise paremat
suunatuld33Kontrollida haagise tagumist
udutuld34Kontrollida haagise tagatuld35Paigaldada kaugjuhtimispuldile
uus patarei48Puhastada külgmise pimeala
hoiatussüsteemi53Keerata kütusepaagi kork kinni54Vesi diislikütuse filtris
