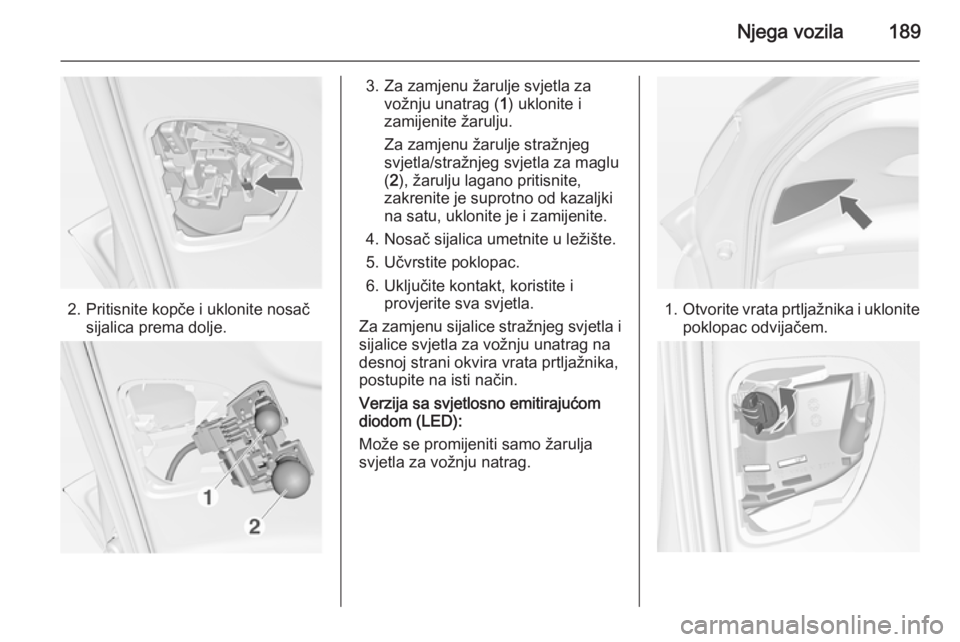

Njega vozila189
2. Pritisnite kopče i uklonite nosačsijalica prema dolje.
3. Za zamjenu žarulje svjetla zavožnju unatrag ( 1) uklonite i
zamijenite žarulju.
Za zamjenu žarulje stražnjeg
svjetla/stražnjeg svjetla za maglu
( 2 ), žarulju lagano pritisnite,
zakrenite je suprotno od kazaljki
na satu, uklonite je i zamijenite.
4. Nosač sijalica umetnite u ležište.
5. Učvrstite poklopac.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Za zamjenu sijalice stražnjeg svjetla i
sijalice svjetla za vožnju unatrag na desnoj strani okvira vrata prtljažnika,
postupite na isti način.
Verzija sa svjetlosno emitirajućom diodom (LED):
Može se promijeniti samo žarulja svjetla za vožnju natrag.
1. Otvorite vrata prtljažnika i uklonite
poklopac odvijačem.

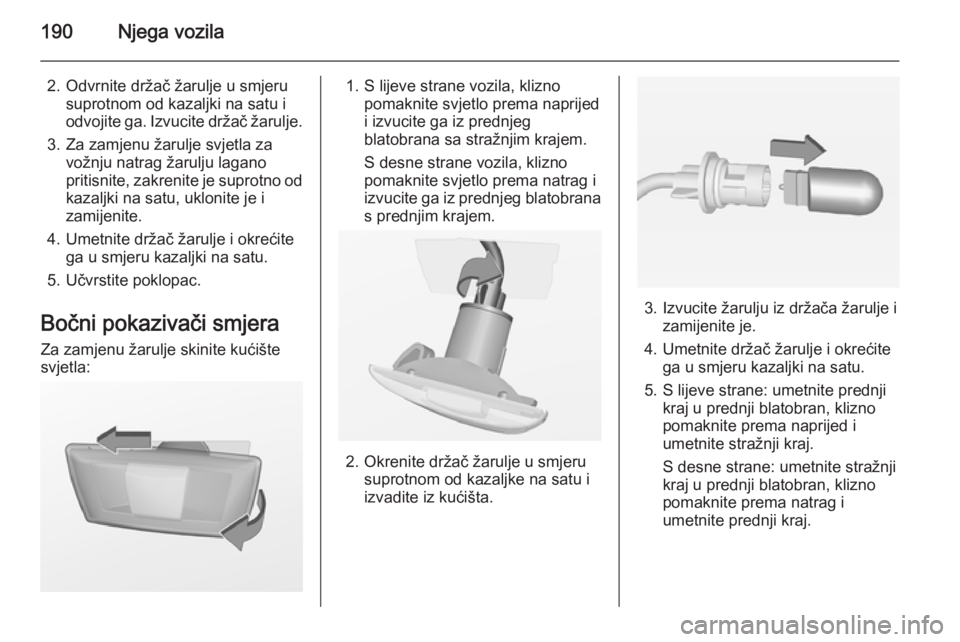

190Njega vozila
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite držač žarulje.
3. Za zamjenu žarulje svjetla za vožnju natrag žarulju laganopritisnite, zakrenite je suprotno od
kazaljki na satu, uklonite je i
zamijenite.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Učvrstite poklopac.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:1. S lijeve strane vozila, klizno pomaknite svjetlo prema naprijed
i izvucite ga iz prednjeg blatobrana sa stražnjim krajem.
S desne strane vozila, klizno
pomaknite svjetlo prema natrag i
izvucite ga iz prednjeg blatobrana
s prednjim krajem.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. S lijeve strane: umetnite prednji kraj u prednji blatobran, klizno
pomaknite prema naprijed i
umetnite stražnji kraj.
S desne strane: umetnite stražnji
kraj u prednji blatobran, klizno
pomaknite prema natrag i
umetnite prednji kraj.

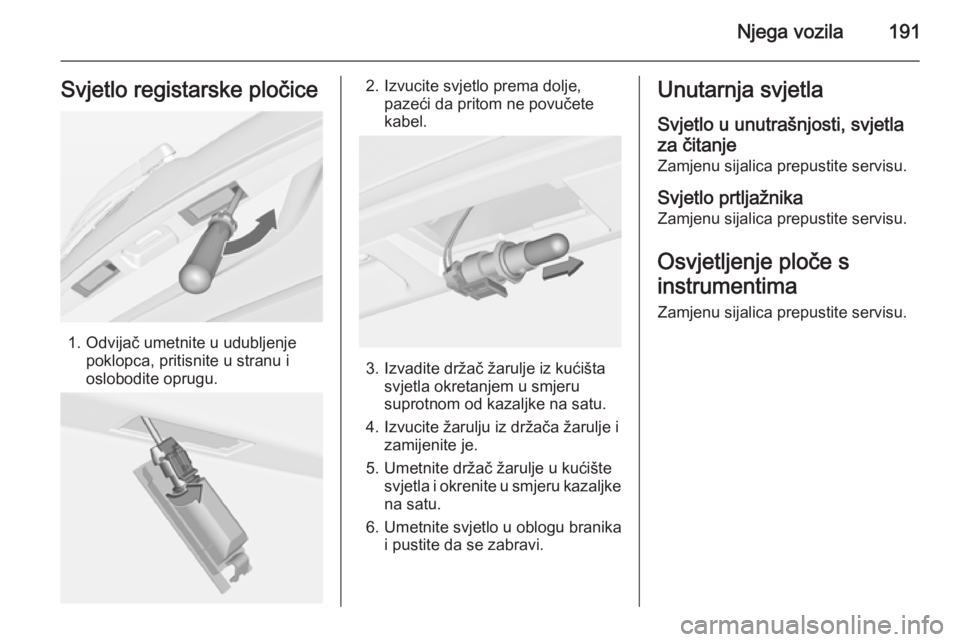

Njega vozila191Svjetlo registarske pločice
1. Odvijač umetnite u udubljenjepoklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

192Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za odlaganje, ili u vozilima s
upravljačem na desnoj strani, iza
pretinca za odlaganje na strani
suvozača,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

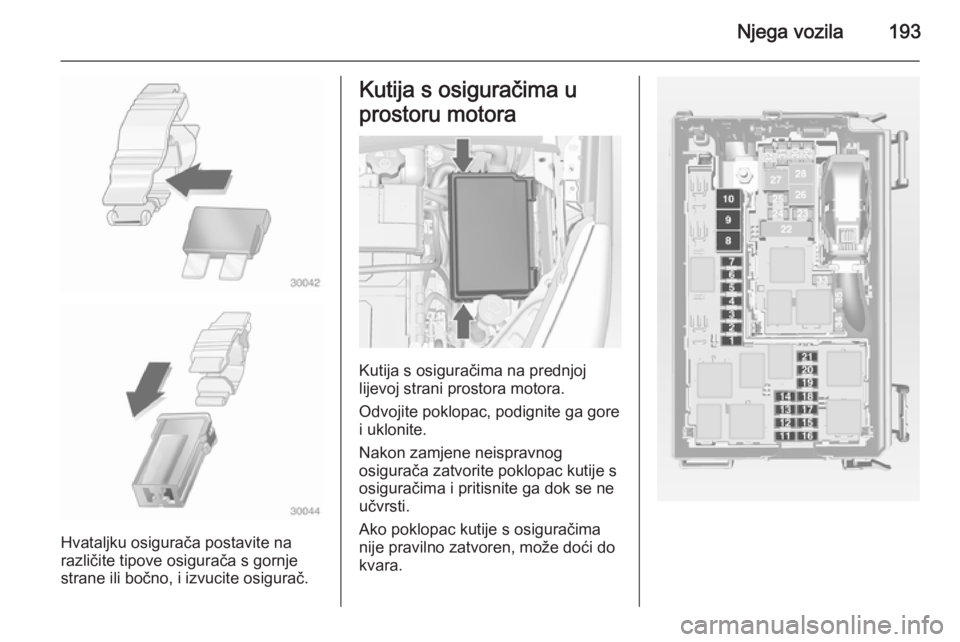

Njega vozila193
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
prostoru motora
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

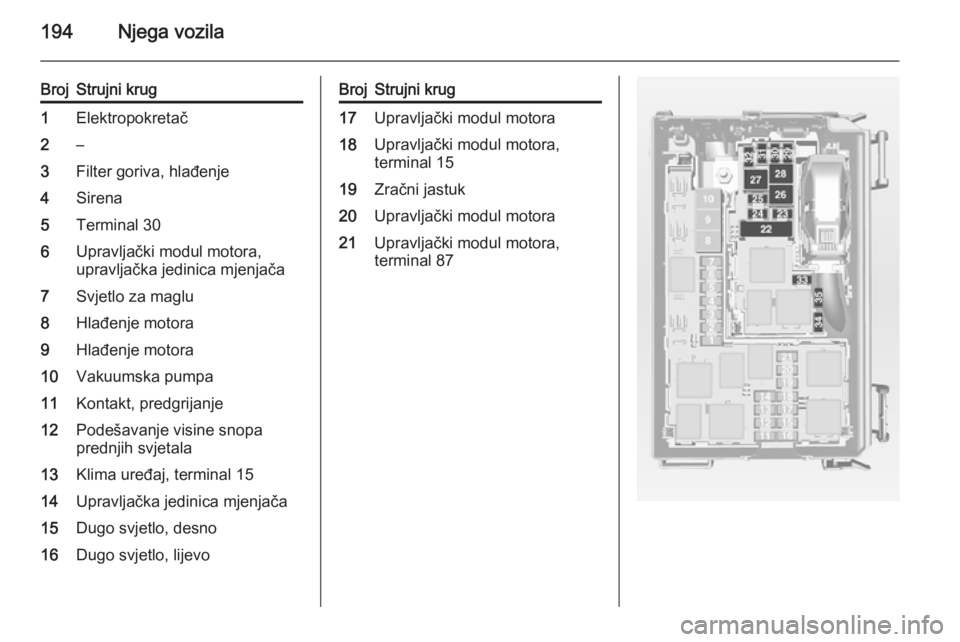

194Njega vozila
BrojStrujni krug1Elektropokretač2–3Filter goriva, hlađenje4Sirena5Terminal 306Upravljački modul motora,
upravljačka jedinica mjenjača7Svjetlo za maglu8Hlađenje motora9Hlađenje motora10Vakuumska pumpa11Kontakt, predgrijanje12Podešavanje visine snopa
prednjih svjetala13Klima uređaj, terminal 1514Upravljačka jedinica mjenjača15Dugo svjetlo, desno16Dugo svjetlo, lijevoBrojStrujni krug17Upravljački modul motora18Upravljački modul motora,
terminal 1519Zračni jastuk20Upravljački modul motora21Upravljački modul motora,
terminal 87

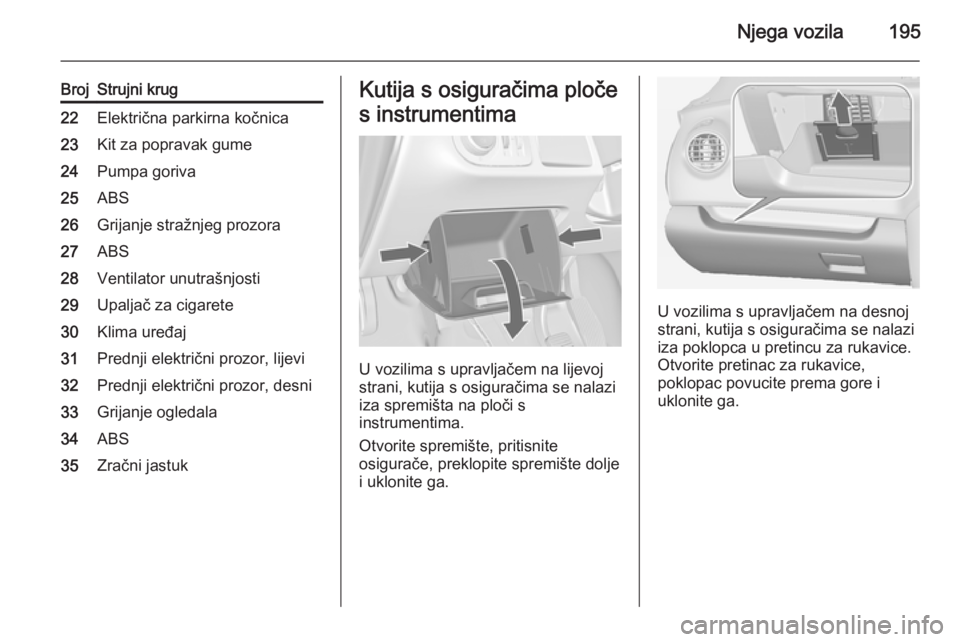

Njega vozila195
BrojStrujni krug22Električna parkirna kočnica23Kit za popravak gume24Pumpa goriva25ABS26Grijanje stražnjeg prozora27ABS28Ventilator unutrašnjosti29Upaljač za cigarete30Klima uređaj31Prednji električni prozor, lijevi32Prednji električni prozor, desni33Grijanje ogledala34ABS35Zračni jastukKutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice,
poklopac povucite prema gore i
uklonite ga.

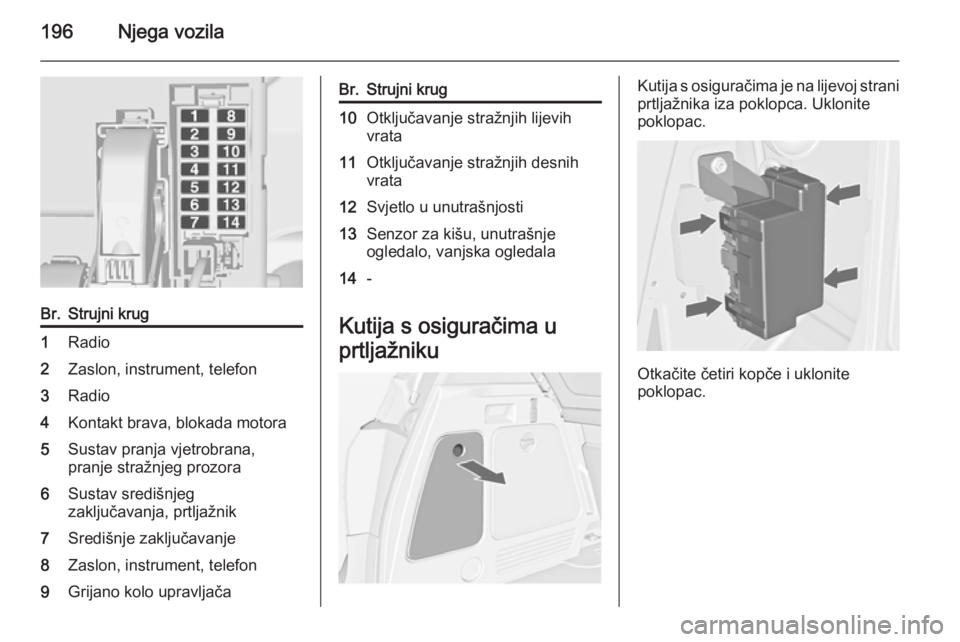

196Njega vozila
Br.Strujni krug1Radio2Zaslon, instrument, telefon3Radio4Kontakt brava, blokada motora5Sustav pranja vjetrobrana,
pranje stražnjeg prozora6Sustav središnjeg
zaključavanja, prtljažnik7Središnje zaključavanje8Zaslon, instrument, telefon9Grijano kolo upravljačaBr.Strujni krug10Otključavanje stražnjih lijevih
vrata11Otključavanje stražnjih desnih
vrata12Svjetlo u unutrašnjosti13Senzor za kišu, unutrašnje
ogledalo, vanjska ogledala14-
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca. Uklonite
poklopac.
Otkačite četiri kopče i uklonite
poklopac.

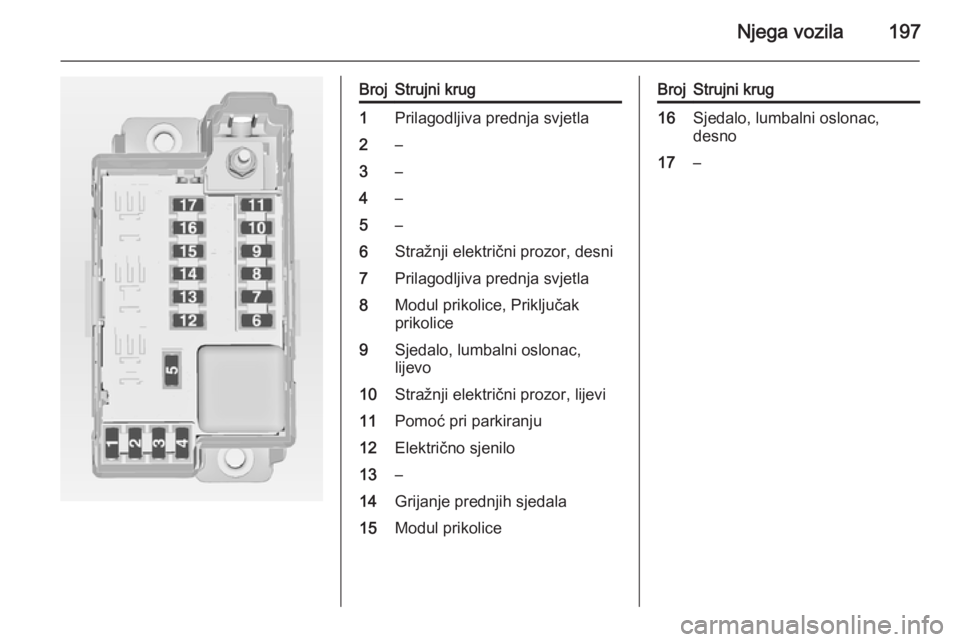

Njega vozila197
BrojStrujni krug1Prilagodljiva prednja svjetla2–3–4–5–6Stražnji električni prozor, desni7Prilagodljiva prednja svjetla8Modul prikolice, Priključak
prikolice9Sjedalo, lumbalni oslonac,
lijevo10Stražnji električni prozor, lijevi11Pomoć pri parkiranju12Električno sjenilo13–14Grijanje prednjih sjedala15Modul prikoliceBrojStrujni krug16Sjedalo, lumbalni oslonac,
desno17–

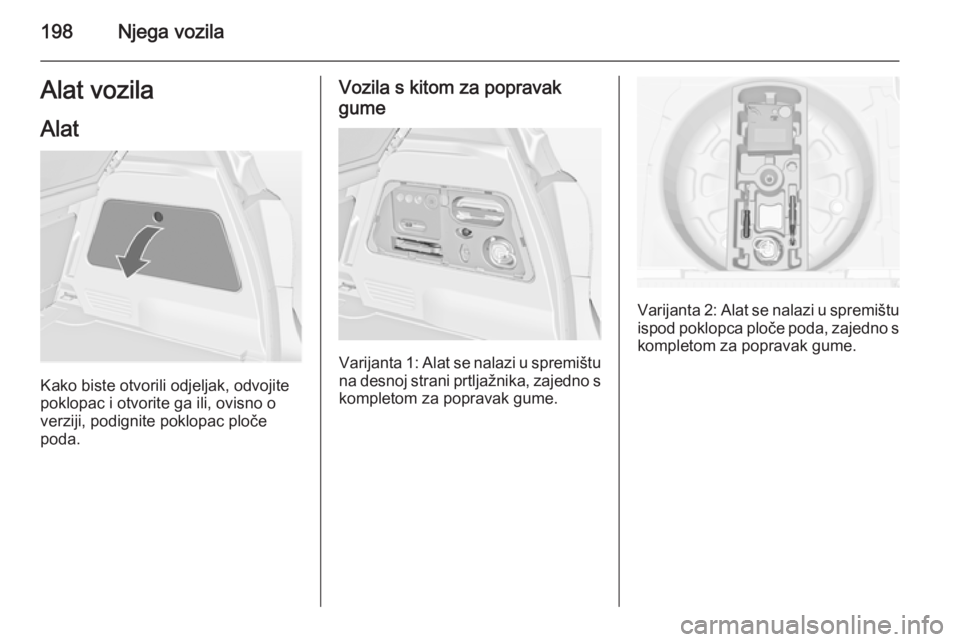

198Njega vozilaAlat vozila
Alat
Kako biste otvorili odjeljak, odvojite
poklopac i otvorite ga ili, ovisno o verziji, podignite poklopac ploče
poda.
Vozila s kitom za popravak
gume
Varijanta 1: Alat se nalazi u spremištu na desnoj strani prtljažnika, zajedno s
kompletom za popravak gume.
Varijanta 2: Alat se nalazi u spremištu
ispod poklopca ploče poda, zajedno s kompletom za popravak gume.
