Araç bakımı209

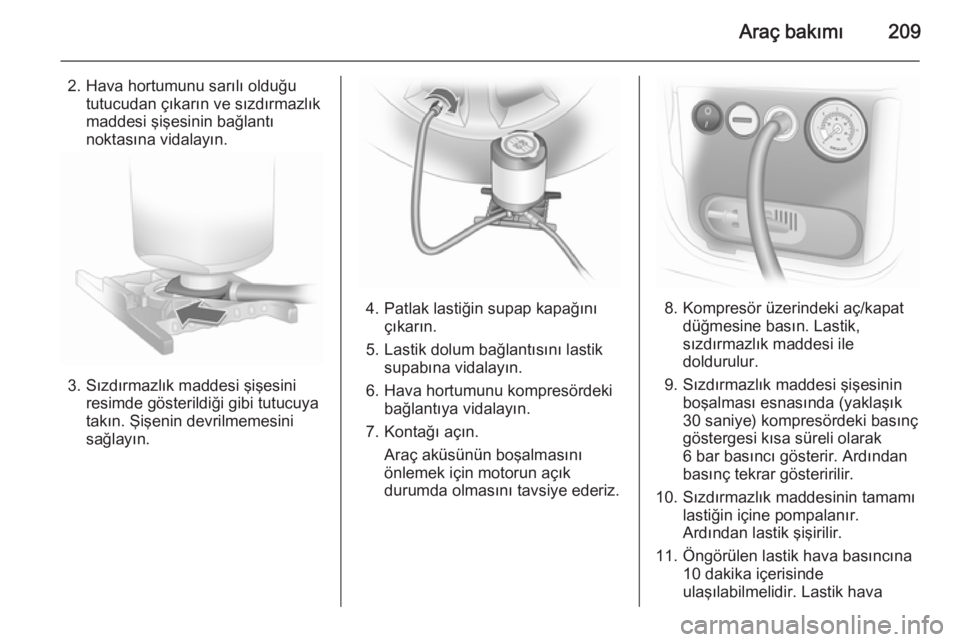

2. Hava hortumunu sarılı olduğututucudan çıkarın ve sızdırmazlık
maddesi şişesinin bağlantı
noktasına vidalayın.
3. Sızdırmazlık maddesi şişesini resimde gösterildiği gibi tutucuya
takın. Şişenin devrilmemesini
sağlayın.
4. Patlak lastiğin supap kapağını çıkarın.
5. Lastik dolum bağlantısını lastik supabına vidalayın.
6. Hava hortumunu kompresördeki bağlantıya vidalayın.
7. Kontağı açın. Araç aküsünün boşalmasını
önlemek için motorun açık
durumda olmasını tavsiye ederiz.8. Kompresör üzerindeki aç/kapat düğmesine basın. Lastik,
sızdırmazlık maddesi ile
doldurulur.
9. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak
6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
10. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
11. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava

210Araç bakımı

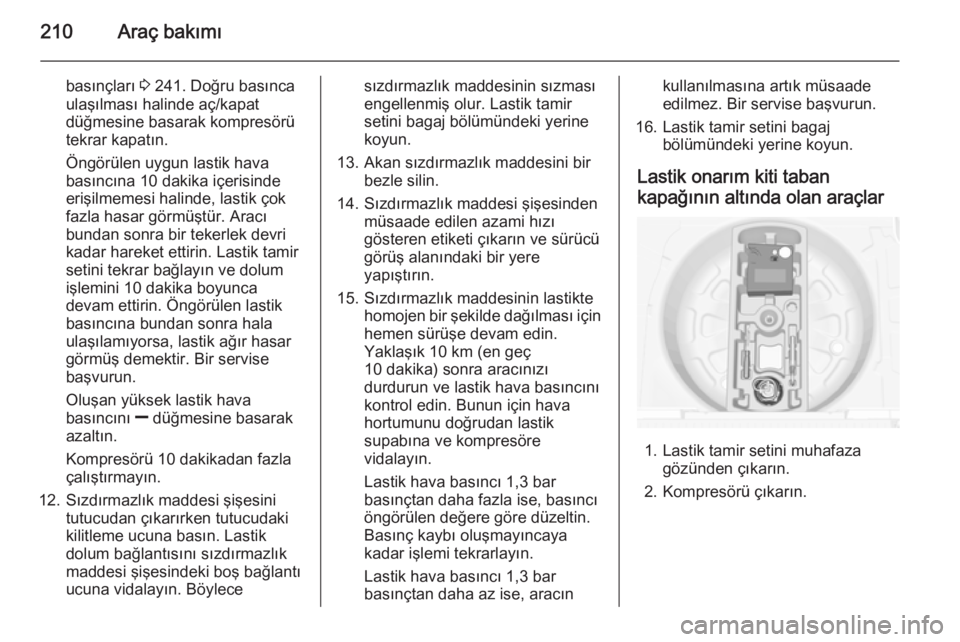

basınçları 3 241. Doğru basınca
ulaşılması halinde aç/kapat
düğmesine basarak kompresörü
tekrar kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Oluşan yüksek lastik hava
basıncını ] düğmesine basarak
azaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
12. Sızdırmazlık maddesi şişesini tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı
ucuna vidalayın. Böylecesızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
13. Akan sızdırmazlık maddesini bir bezle silin.
14. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.
15. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracınkullanılmasına artık müsaade
edilmez. Bir servise başvurun.
16. Lastik tamir setini bagaj bölümündeki yerine koyun.
Lastik onarım kiti taban
kapağının altında olan araçlar
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.

Araç bakımı211

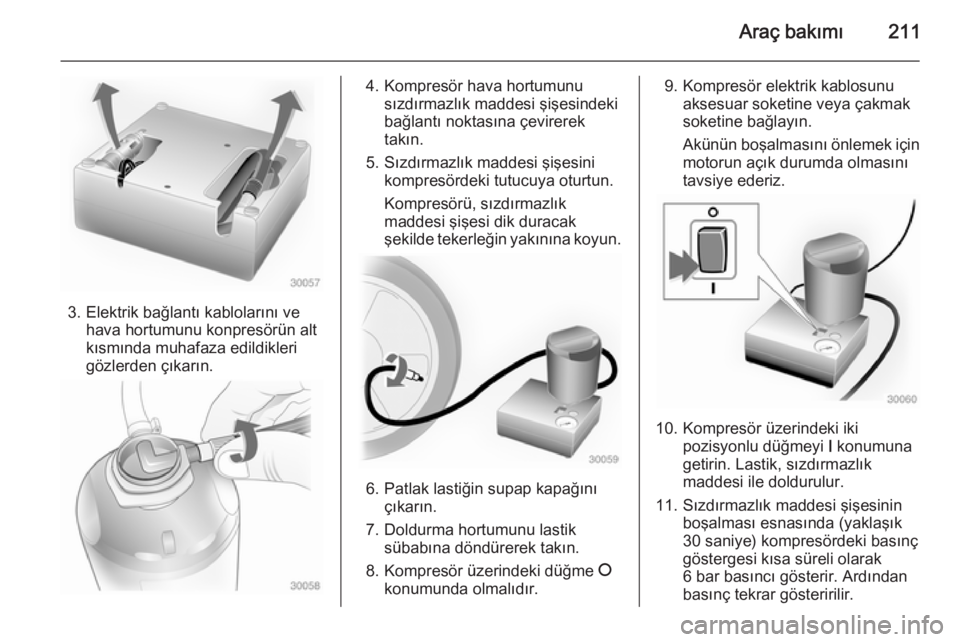

3. Elektrik bağlantı kablolarını vehava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.

212Araç bakımı
12. Sızdırmazlık maddesinin tamamılastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basınçları 3 241. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.16. Sızdırmazlık maddesi şişesindenmüsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.
17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.

Araç bakımı213
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Genel Bilgiler Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Anormal bir ses duyduğunuzda veya kompresör çok ısınırsa, kompresörü
en az 30 dakika kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastik
tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü çekin.
Tekerlek değiştirme Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 208.
Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.■ Park (el) frenini çekin ve birinci vitese, geri vitese veya P
konumuna takın.
■ Stepneyi çıkarın 3 216.
■ Asla birden fazla tekerleği aynı anda değiştirmeyin.
■ Krikoyu yalnız tekerlek patladığında tekerleği değiştirmek
için kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Kriko bakım gerektirmez.
■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Krikoya almadan önce ağır nesneleri araçtan çıkarın.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.

214Araç bakımı
■ Araç kriko ile kaldırılmışkonumdayken, motoru
çalıştırmayın.
■ Tekerlek bijonlarını vidalamadan önce temizleyin ve piyasada
bulunan bir gres yağı ile bijon
cıvatalarının konik ucunu hafifçe
gresleyin.
1. Jant kapağını kanca ile çekin. Araç takımları 3 200.
Bijonları görülebilir jant
kapaklarında: Jant kapağı
tekerlek üzerinde kalabilir.
Bijonlardaki emniyet pullarını
çıkarmayın.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Varyant 1:
Bijon anahtarını üzerine
yerleştirin ve bijon cıvatalarını
yarım tur döndürerek gevşetin.
Varyant 2:
Bijon anahtarını açıp sağlam
şekilde yerleştirin ve büjon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
cıvataları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına anahtar
adaptörünü takın. Anahtar
adaptörü torpido gözünde
bulunmaktadır.

Araç bakımı215
3. Krikoyu konumlandırın ve doğrukonumda olduğundan emin olun.
4. Varyant 1:
Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Çevirme kolunu deliğe geçirin ve
saat yönünde döndürün. Krikonun
doğru hizada olduğundan emin
olun.
Varyant 2:
Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak
kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.

216Araç bakımı
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin.
7. Tekerlek bijonlarını takın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
110 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Sökülen tekerleği 3 216, araç
aletlerini 3 200 ve anahtar
adaptörünü 3 63 yerlerine
yerleştirin.
12. Yeni monte edilen tekerleğin lastik hava basıncını kontrol edin.
Tekerlek bijon cıvatasının sıkma
torkunu kontrol edin.Değiştirilen hasarlı lastiği yeni bir
lastik ile değiştirin.
Kaldırma platformu için
kaldırma konumu
Kaldırma platformunun arka kol
konumu alt gövdededir.
Kaldırma platformunun ön kol
konumu alt gövdededir.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım
isteyin.
Stepne çelik jantlıdır.

Araç bakımı217
Diğer tekerleklerden daha küçük olanbir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin değişmesini
sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur. Bir kelebek somun ile emniyete
alınmıştır.
Stepne, kullanımına izin verilen tüm
lastik ebatları için tasarlanmamıştır.
Tekerlek değişiminin ardından stepne olarak stepne yuvasına daha geniş
bir tekerlek konulması gerekecekse,
kayış veya aracın modeline bağlı
olarak kayış uzatma çubuğu ile
sabitlenmelidir.
Bagaj bölmesinde kayış
kullanarak stepnenin muhafaza edilmesi Takım çantasındaki kayışı kullanın.
Araç takımları 3 200.
■ Lastiği bagaj bölümü tabanında bagaj bölümünün yan
duvarlarından birinin yakınına
yerleştirin.
■ Kayışın sonundaki düğümü öndeki sabitleme halkasına yerleştirin.
■ Kayışın kancalı ucunu düğümeyerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.
■ Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
■ Kancayı arka sabitleme halkasına takın.
■ Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.

218Araç bakımı
Değiştirilmiş lastiğin stepneyuvasında uzatma çubuğu
yardımıyla muhafaza edilmesi Takım çantasındaki uzatma
çubuğunu kullanın. Araç takımları
3 200.
■ Kelebek somunu saat yönünün tersine çevirin ve geçici yedek
lastiği çıkartın.
■ Takım çantasından uzatma çubuğunu alın ve bijon somunlarına
takın.
■ Hasarlı lastiği saklayın ve kelebek somununu saat yönünde
döndürerek emniyete alın.
Taban muhafazası, yuvadan hafif daha yukarda olan tekerleğin
üzerinde durur.
Hasarlı lastiğin tamiri veya
yenilenmesinden sonra stepneyi
takmadan önce uzatma çubuğunu
çıkartın.9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde
sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Kriko ve diğer takımlarını her
zaman ilgili eşya saklama
bölümlerinde ve sabitlenmiş
şekilde muhafaza edilmelidir.
Hasarlı lastiği bagaj bölmesinde
kayışla sabitlenmiş bir şekilde ya
da stepne yuvasında kelebek
somunu ile sabitlenmiş şekilde
muhafaza edin.
Geçici yedek tekerlek
Geçici bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin değişmesini
sağlayın.
Sadece tek bir geçici stepne kullanın. Stepne üzerindeki etikette belirtilen
izin verilen maksimum hız sadece
fabrika çıkışı lastik ebadı için
geçerlidir.
Başka bir arac çekerken aracınızın
arka lastiği patlarsa, geöici yedek
tekerleği öne ve tam lastiği de arkaya
takın.
Lastik zincirleri 3 207.
Direksiyonel tabanlı lastikler Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde olacak
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
