Sürüş ve kullanım169

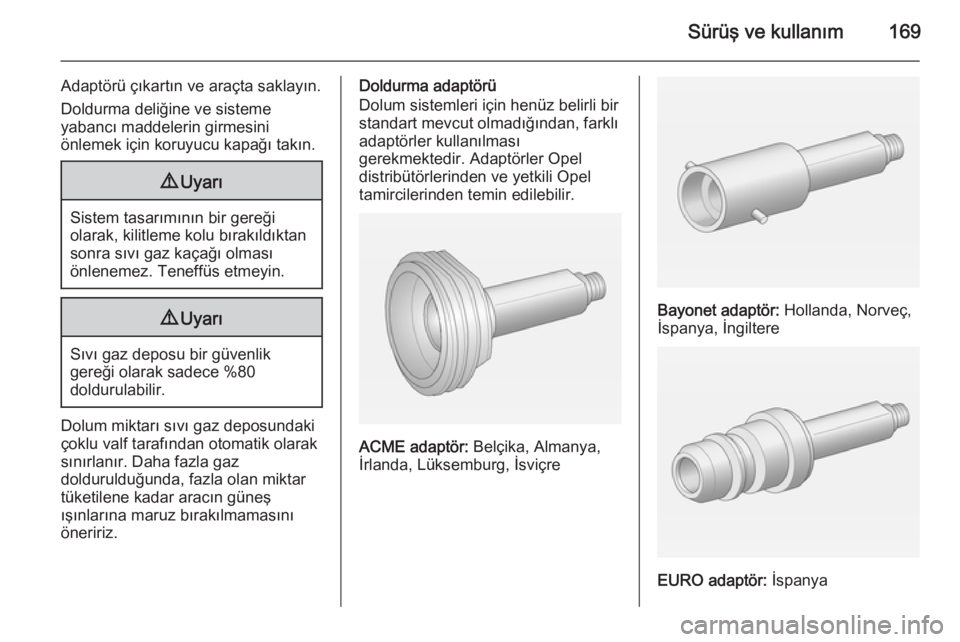

Adaptörü çıkartın ve araçta saklayın.
Doldurma deliğine ve sisteme
yabancı maddelerin girmesini
önlemek için koruyucu kapağı takın.9 Uyarı
Sistem tasarımının bir gereği
olarak, kilitleme kolu bırakıldıktan
sonra sıvı gaz kaçağı olması
önlenemez. Teneffüs etmeyin.
9 Uyarı
Sıvı gaz deposu bir güvenlik
gereği olarak sadece %80
doldurulabilir.
Dolum miktarı sıvı gaz deposundaki
çoklu valf tarafından otomatik olarak
sınırlanır. Daha fazla gaz
doldurulduğunda, fazla olan miktar
tüketilene kadar aracın güneş
ışınlarına maruz bırakılmamasını
öneririz.
Doldurma adaptörü
Dolum sistemleri için henüz belirli bir
standart mevcut olmadığından, farklı
adaptörler kullanılması
gerekmektedir. Adaptörler Opel
distribütörlerinden ve yetkili Opel
tamircilerinden temin edilebilir.
ACME adaptör: Belçika, Almanya,
İrlanda, Lüksemburg, İsviçre
Bayonet adaptör: Hollanda, Norveç,
İspanya, İngiltere
EURO adaptör: İspanya

170Sürüş ve kullanım

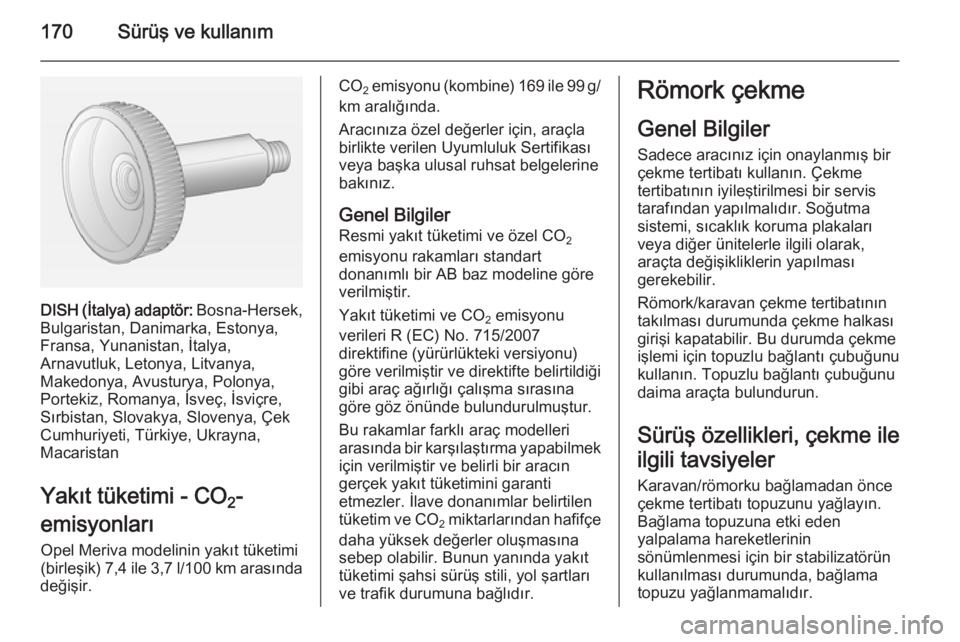

DISH (İtalya) adaptör: Bosna-Hersek,
Bulgaristan, Danimarka, Estonya,
Fransa, Yunanistan, İtalya,
Arnavutluk, Letonya, Litvanya,
Makedonya, Avusturya, Polonya,
Portekiz, Romanya, İsveç, İsviçre,
Sırbistan, Slovakya, Slovenya, Çek
Cumhuriyeti, Türkiye, Ukrayna,
Macaristan
Yakıt tüketimi - CO 2-
emisyonları Opel Meriva modelinin yakıt tüketimi
(birleşik) 7,4 ile 3,7 l/100 km arasında
değişir.
CO 2 emisyonu (kombine) 169 ile 99 g/
km aralığında.
Aracınıza özel değerler için, araçla
birlikte verilen Uyumluluk Sertifikası
veya başka ulusal ruhsat belgelerine
bakınız.
Genel Bilgiler
Resmi yakıt tüketimi ve özel CO 2
emisyonu rakamları standart
donanımlı bir AB baz modeline göre
verilmiştir.
Yakıt tüketimi ve CO 2 emisyonu
verileri R (EC) No. 715/2007
direktifine (yürürlükteki versiyonu)
göre verilmiştir ve direktifte belirtildiği
gibi araç ağırlığı çalışma sırasına
göre göz önünde bulundurulmuştur.
Bu rakamlar farklı araç modelleri
arasında bir karşılaştırma yapabilmek için verilmiştir ve belirli bir aracın
gerçek yakıt tüketimini garanti
etmezler. İlave donanımlar belirtilen
tüketim ve CO
2 miktarlarından hafifçe
daha yüksek değerler oluşmasına
sebep olabilir. Bunun yanında yakıt tüketimi şahsi sürüş stili, yol şartları
ve trafik durumuna bağlıdır.Römork çekme
Genel Bilgiler
Sadece aracınız için onaylanmış bir
çekme tertibatı kullanın. Çekme
tertibatının iyileştirilmesi bir servis
tarafından yapılmalıdır. Soğutma
sistemi, sıcaklık koruma plakaları
veya diğer ünitelerle ilgili olarak,
araçta değişikliklerin yapılması
gerekebilir.
Römork/karavan çekme tertibatının
takılması durumunda çekme halkası
girişi kapatabilir. Bu durumda çekme
işlemi için topuzlu bağlantı çubuğunu
kullanın. Topuzlu bağlantı çubuğunu
daima araçta bulundurun.
Sürüş özellikleri, çekme ile
ilgili tavsiyeler Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın. Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.

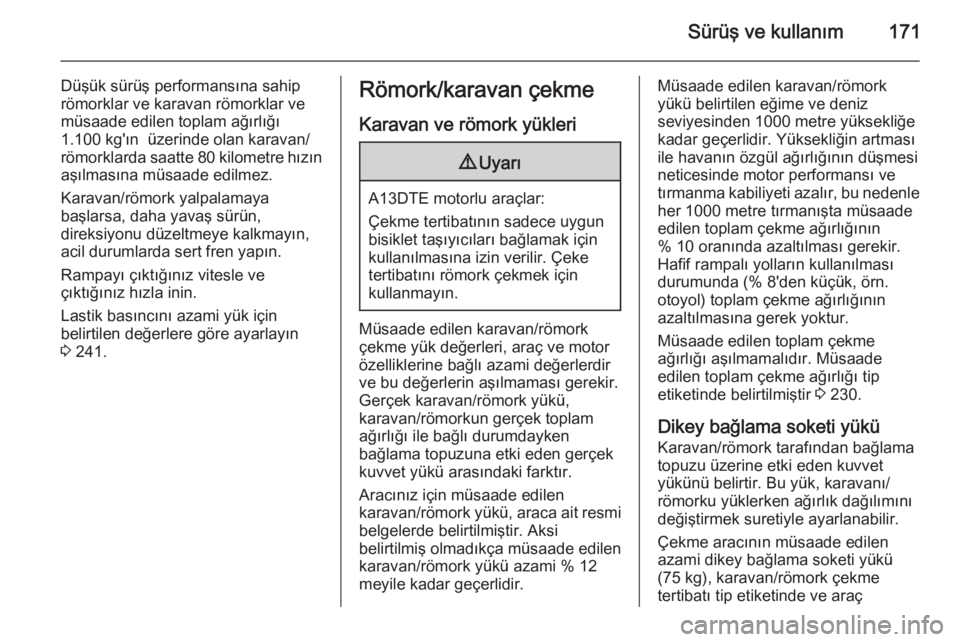

Sürüş ve kullanım171
Düşük sürüş performansına sahip
römorklar ve karavan römorklar ve
müsaade edilen toplam ağırlığı
1.100 kg'ın üzerinde olan karavan/
römorklarda saatte 80 kilometre hızın
aşılmasına müsaade edilmez.
Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 241.Römork/karavan çekme
Karavan ve römork yükleri9 Uyarı
A13DTE motorlu araçlar:
Çekme tertibatının sadece uygun
bisiklet taşıyıcıları bağlamak için
kullanılmasına izin verilir. Çeke
tertibatını römork çekmek için
kullanmayın.
Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor
özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir.
Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek
kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi
belgelerde belirtilmiştir. Aksi
belirtilmiş olmadıkça müsaade edilen
karavan/römork yükü azami % 12
meyile kadar geçerlidir.
Müsaade edilen karavan/römork
yükü belirtilen eğime ve deniz
seviyesinden 1000 metre yüksekliğe
kadar geçerlidir. Yüksekliğin artması
ile havanın özgül ağırlığının düşmesi neticesinde motor performansı ve
tırmanma kabiliyeti azalır, bu nedenle
her 1000 metre tırmanışta müsaade
edilen toplam çekme ağırlığının
% 10 oranında azaltılması gerekir.
Hafif rampalı yolların kullanılması
durumunda (% 8'den küçük, örn.
otoyol) toplam çekme ağırlığının
azaltılmasına gerek yoktur.
Müsaade edilen toplam çekme
ağırlığı aşılmamalıdır. Müsaade
edilen toplam çekme ağırlığı tip
etiketinde belirtilmiştir 3 230.
Dikey bağlama soketi yükü Karavan/römork tarafından bağlamatopuzu üzerine etki eden kuvvet
yükünü belirtir. Bu yük, karavanı/
römorku yüklerken ağırlık dağılımını
değiştirmek suretiyle ayarlanabilir.
Çekme aracının müsaade edilen
azami dikey bağlama soketi yükü
(75 kg), karavan/römork çekme
tertibatı tip etiketinde ve araç

172Sürüş ve kullanım

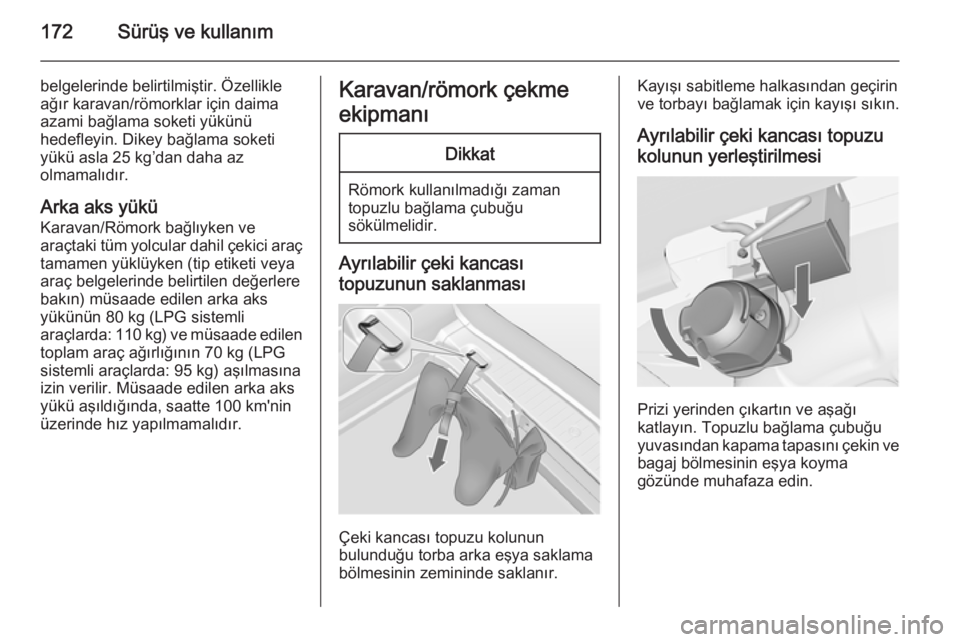

belgelerinde belirtilmiştir. Özellikle
ağır karavan/römorklar için daima azami bağlama soketi yükünü
hedefleyin. Dikey bağlama soketi
yükü asla 25 kg’dan daha az
olmamalıdır.
Arka aks yükü
Karavan/Römork bağlıyken ve
araçtaki tüm yolcular dahil çekici araç
tamamen yüklüyken (tip etiketi veya
araç belgelerinde belirtilen değerlere
bakın) müsaade edilen arka aks
yükünün 80 kg (LPG sistemli
araçlarda: 110 kg) ve müsaade edilen toplam araç ağırlığının 70 kg (LPG
sistemli araçlarda: 95 kg) aşılmasına
izin verilir. Müsaade edilen arka aks yükü aşıldığında, saatte 100 km'ninüzerinde hız yapılmamalıdır.Karavan/römork çekme
ekipmanıDikkat
Römork kullanılmadığı zaman
topuzlu bağlama çubuğu
sökülmelidir.
Ayrılabilir çeki kancası
topuzunun saklanması
Çeki kancası topuzu kolunun
bulunduğu torba arka eşya saklama
bölmesinin zemininde saklanır.
Kayışı sabitleme halkasından geçirin ve torbayı bağlamak için kayışı sıkın.
Ayrılabilir çeki kancası topuzu kolunun yerleştirilmesi
Prizi yerinden çıkartın ve aşağı
katlayın. Topuzlu bağlama çubuğu
yuvasından kapama tapasını çekin ve bagaj bölmesinin eşya koyma
gözünde muhafaza edin.

Sürüş ve kullanım173

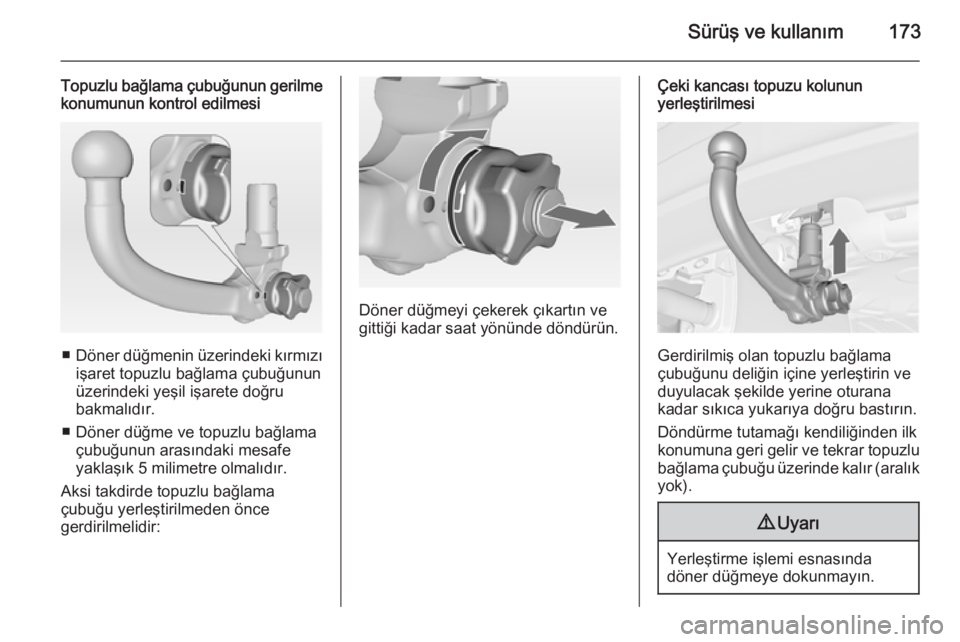

Topuzlu bağlama çubuğunun gerilme
konumunun kontrol edilmesi
■ Döner düğmenin üzerindeki kırmızı
işaret topuzlu bağlama çubuğunun
üzerindeki yeşil işarete doğru
bakmalıdır.
■ Döner düğme ve topuzlu bağlama çubuğunun arasındaki mesafe
yaklaşık 5 milimetre olmalıdır.
Aksi takdirde topuzlu bağlama
çubuğu yerleştirilmeden önce
gerdirilmelidir:
Döner düğmeyi çekerek çıkartın ve
gittiği kadar saat yönünde döndürün.
Çeki kancası topuzu kolunun
yerleştirilmesi
Gerdirilmiş olan topuzlu bağlama
çubuğunu deliğin içine yerleştirin ve
duyulacak şekilde yerine oturana
kadar sıkıca yukarıya doğru bastırın.
Döndürme tutamağı kendiliğinden ilk
konumuna geri gelir ve tekrar topuzlu
bağlama çubuğu üzerinde kalır (aralık yok).
9 Uyarı
Yerleştirme işlemi esnasında
döner düğmeye dokunmayın.

174Sürüş ve kullanım

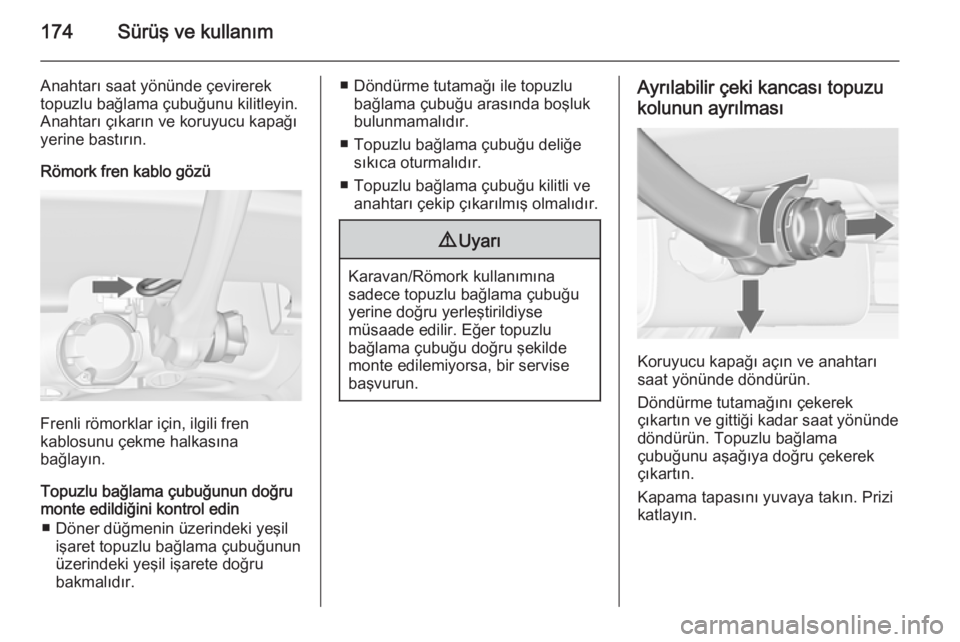

Anahtarı saat yönünde çevirerek
topuzlu bağlama çubuğunu kilitleyin.
Anahtarı çıkarın ve koruyucu kapağı yerine bastırın.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Topuzlu bağlama çubuğunun doğru
monte edildiğini kontrol edin
■ Döner düğmenin üzerindeki yeşil işaret topuzlu bağlama çubuğunun
üzerindeki yeşil işarete doğru
bakmalıdır.
■ Döndürme tutamağı ile topuzlu bağlama çubuğu arasında boşlukbulunmamalıdır.
■ Topuzlu bağlama çubuğu deliğe sıkıca oturmalıdır.
■ Topuzlu bağlama çubuğu kilitli ve anahtarı çekip çıkarılmış olmalıdır.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Eğer topuzlu
bağlama çubuğu doğru şekilde
monte edilemiyorsa, bir servise
başvurun.
Ayrılabilir çeki kancası topuzu
kolunun ayrılması
Koruyucu kapağı açın ve anahtarı
saat yönünde döndürün.
Döndürme tutamağını çekerek
çıkartın ve gittiği kadar saat yönünde
döndürün. Topuzlu bağlama
çubuğunu aşağıya doğru çekerek çıkartın.
Kapama tapasını yuvaya takın. Prizi
katlayın.

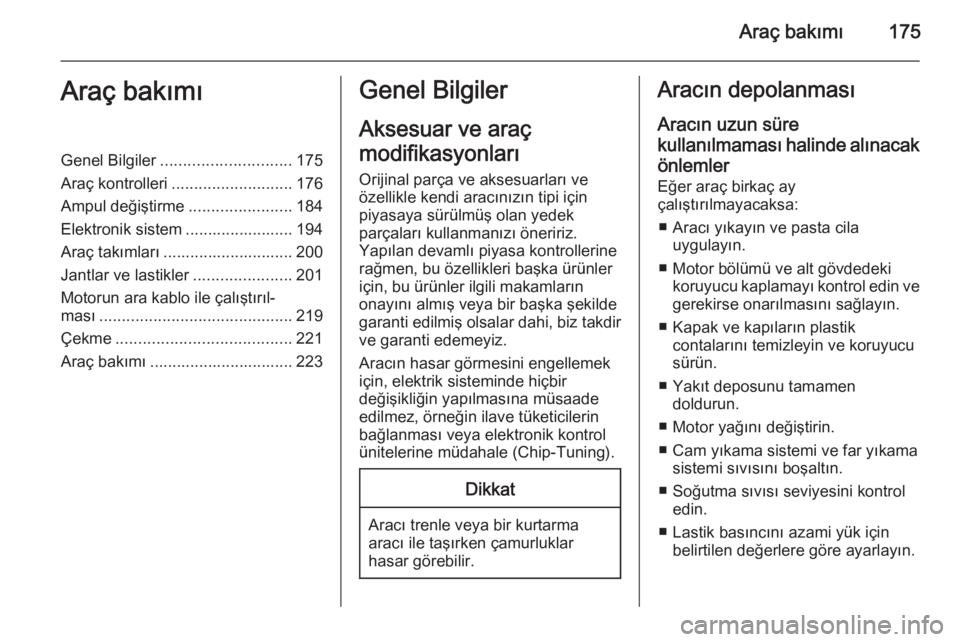

Araç bakımı175Araç bakımıGenel Bilgiler............................. 175
Araç kontrolleri ........................... 176
Ampul değiştirme .......................184
Elektronik sistem ........................ 194
Araç takımları ............................. 200
Jantlar ve lastikler ......................201
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 219
Çekme ....................................... 221
Araç bakımı ................................ 223Genel Bilgiler
Aksesuar ve araç
modifikasyonları Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir ve garanti edemeyiz.
Aracın hasar görmesini engellemek için, elektrik sisteminde hiçbir
değişikliğin yapılmasına müsaade
edilmez, örneğin ilave tüketicilerin
bağlanması veya elektronik kontrol
ünitelerine müdahale (Chip-Tuning).Dikkat
Aracı trenle veya bir kurtarma
aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre
kullanılmaması halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
■ Aracı yıkayın ve pasta cila uygulayın.
■ Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin ve
gerekirse onarılmasını sağlayın.
■ Kapak ve kapıların plastik contalarını temizleyin ve koruyucu
sürün.
■ Yakıt deposunu tamamen doldurun.
■ Motor yağını değiştirin.
■ Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
■ Soğutma sıvısı seviyesini kontrol edin.
■ Lastik basıncını azami yük için belirtilen değerlere göre ayarlayın.

176Araç bakımı

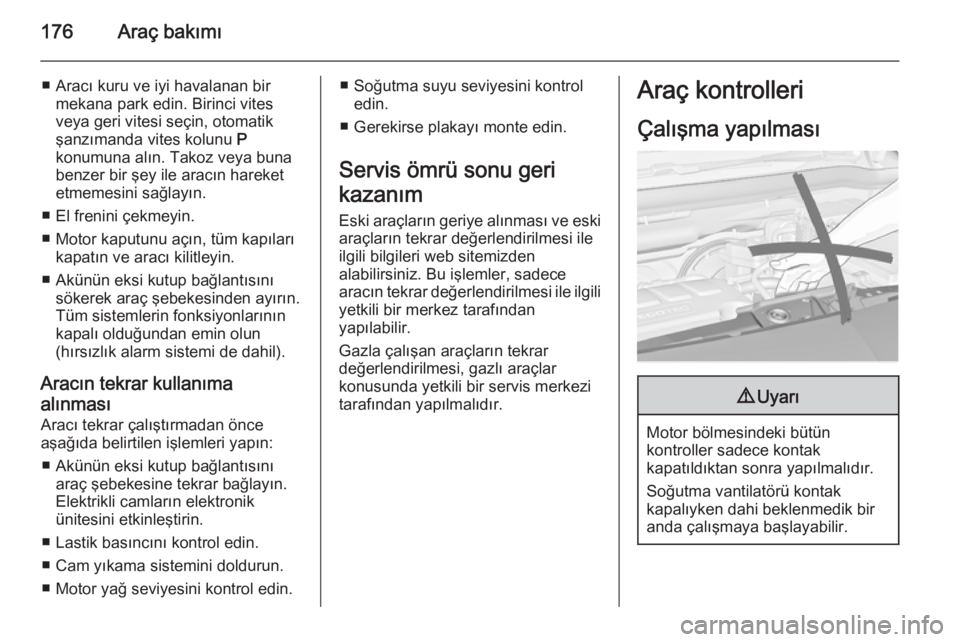

■ Aracı kuru ve iyi havalanan birmekana park edin. Birinci vitesveya geri vitesi seçin, otomatikşanzımanda vites kolunu P
konumuna alın. Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
■ El frenini çekmeyin.
■ Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
■ Akünün eksi kutup bağlantısını sökerek araç şebekesinden ayırın.
Tüm sistemlerin fonksiyonlarının
kapalı olduğundan emin olun
(hırsızlık alarm sistemi de dahil).
Aracın tekrar kullanıma
alınması Aracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
■ Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
■ Lastik basıncını kontrol edin.
■ Cam yıkama sistemini doldurun.
■ Motor yağ seviyesini kontrol edin.■ Soğutma suyu seviyesini kontrol edin.
■ Gerekirse plakayı monte edin.
Servis ömrü sonu geri
kazanım Eski araçların geriye alınması ve eski
araçların tekrar değerlendirilmesi ile
ilgili bilgileri web sitemizden
alabilirsiniz. Bu işlemler, sadece
aracın tekrar değerlendirilmesi ile ilgili yetkili bir merkez tarafından
yapılabilir.
Gazla çalışan araçların tekrar
değerlendirilmesi, gazlı araçlar
konusunda yetkili bir servis merkezi
tarafından yapılmalıdır.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.

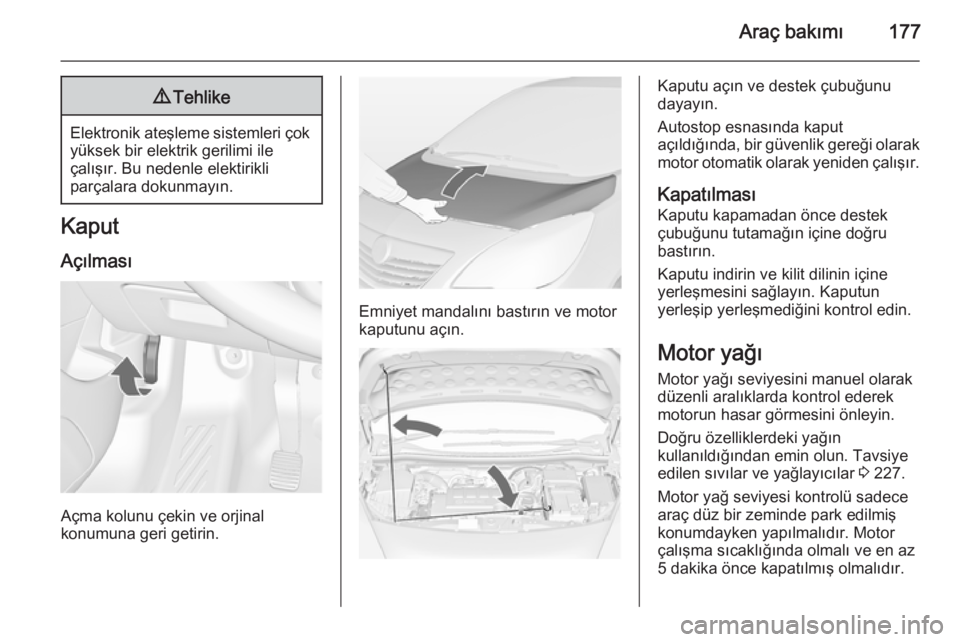

Araç bakımı1779Tehlike
Elektronik ateşleme sistemleri çok
yüksek bir elektrik gerilimi ile
çalışır. Bu nedenle elektirikli
parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin ve orjinal
konumuna geri getirin.
Emniyet mandalını bastırın ve motor
kaputunu açın.
Kaputu açın ve destek çubuğunu
dayayın.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Kapatılması
Kaputu kapamadan önce destek
çubuğunu tutamağın içine doğru
bastırın.
Kaputu indirin ve kilit dilinin içine
yerleşmesini sağlayın. Kaputun
yerleşip yerleşmediğini kontrol edin.
Motor yağı
Motor yağı seviyesini manuel olarak
düzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 227.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
5 dakika önce kapatılmış olmalıdır.

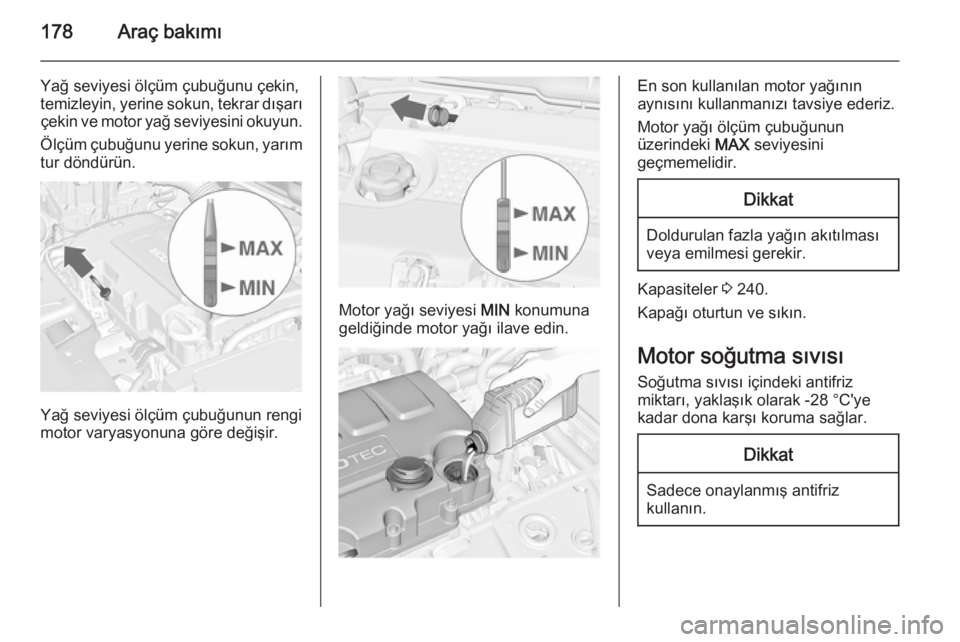

178Araç bakımı
Yağ seviyesi ölçüm çubuğunu çekin,
temizleyin, yerine sokun, tekrar dışarı çekin ve motor yağ seviyesini okuyun.
Ölçüm çubuğunu yerine sokun, yarım tur döndürün.
Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.
Motor yağı seviyesi MIN konumuna
geldiğinde motor yağı ilave edin.
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir.
Kapasiteler 3 240.
Kapağı oturtun ve sıkın.
Motor soğutma sıvısı Soğutma sıvısı içindeki antifriz
miktarı, yaklaşık olarak -28 °C'ye
kadar dona karşı koruma sağlar.
Dikkat
Sadece onaylanmış antifriz
kullanın.
