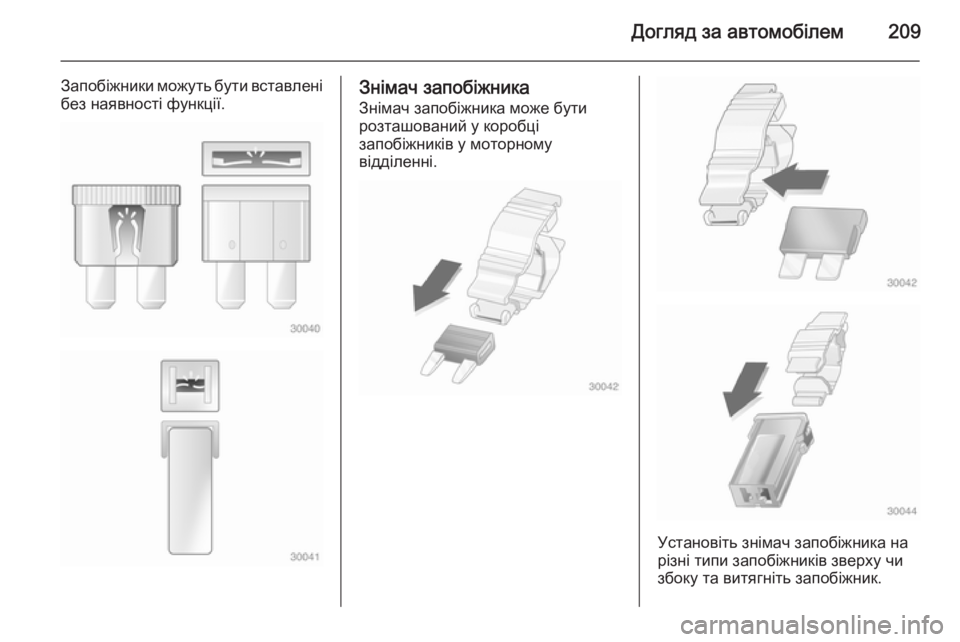

Догляд за автомобілем209
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

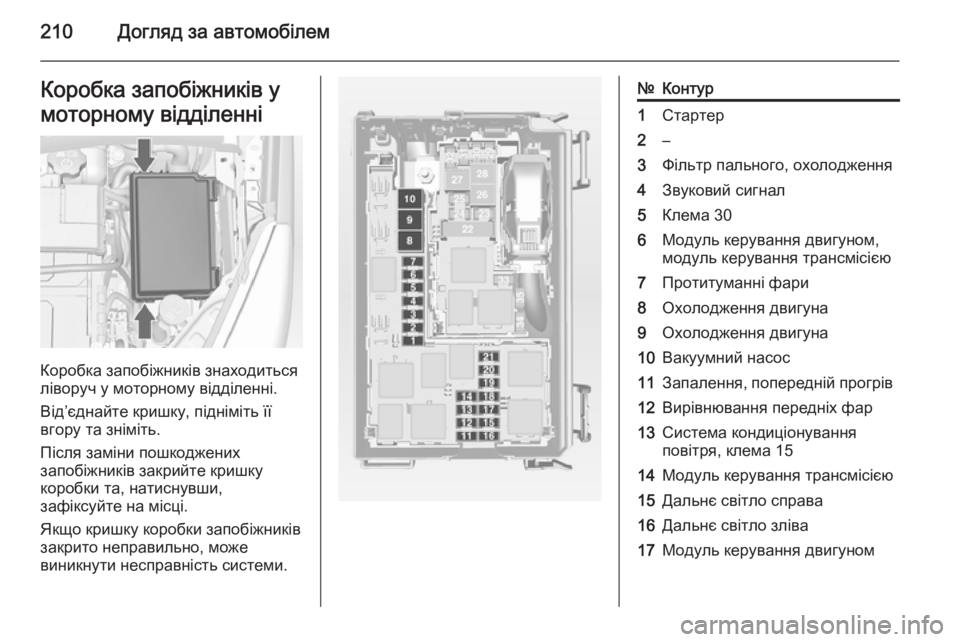

210Догляд за автомобілемКоробка запобіжників у
моторному відділенні
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від’єднайте кришку, підніміть її вгору та зніміть.
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
№Контур1Стартер2–3Фільтр пального, охолодження4Звуковий сигнал5Клема 306Модуль керування двигуном,
модуль керування трансмісією7Протитуманні фари8Охолодження двигуна9Охолодження двигуна10Вакуумний насос11Запалення, попередній прогрів12Вирівнювання передніх фар13Система кондиціонування
повітря, клема 1514Модуль керування трансмісією15Дальнє світло справа16Дальнє світло зліва17Модуль керування двигуном

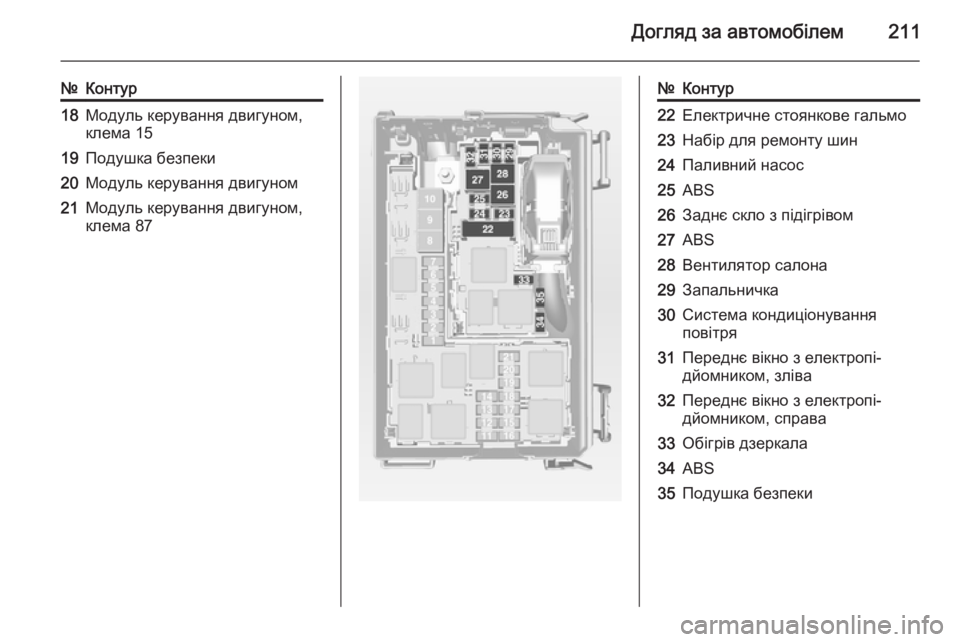

Догляд за автомобілем211
№Контур18Модуль керування двигуном,
клема 1519Подушка безпеки20Модуль керування двигуном21Модуль керування двигуном,
клема 87№Контур22Електричне стоянкове гальмо23Набір для ремонту шин24Паливний насос25ABS26Заднє скло з підігрівом27ABS28Вентилятор салона29Запальничка30Система кондиціонування
повітря31Переднє вікно з електропі‐
дйомником, зліва32Переднє вікно з електропі‐
дйомником, справа33Обігрів дзеркала34ABS35Подушка безпеки

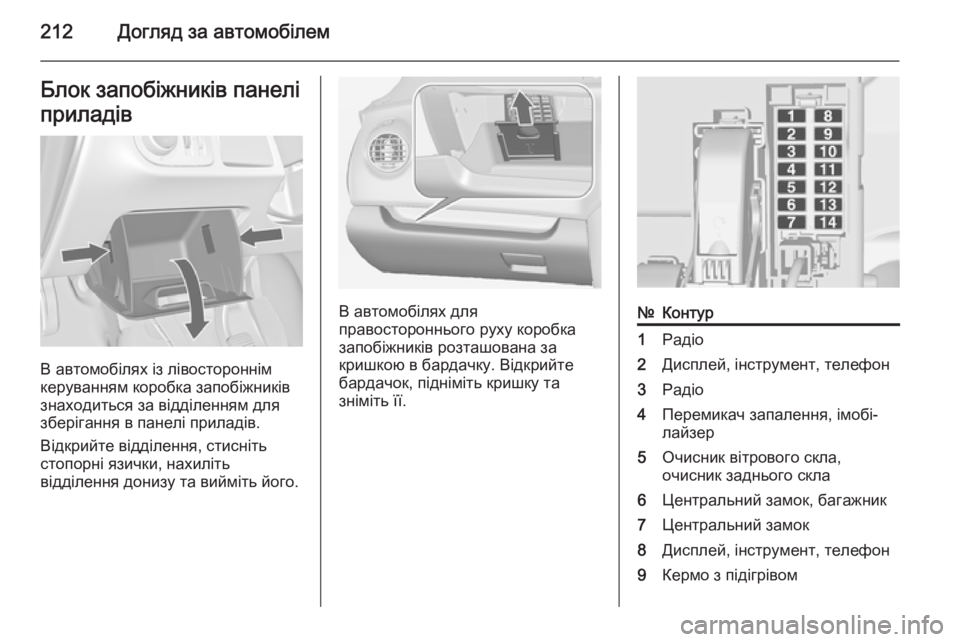

212Догляд за автомобілемБлок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відкрийте відділення, стисніть
стопорні язички, нахиліть
відділення донизу та вийміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, підніміть кришку та
зніміть її.
№Контур1Радіо2Дисплей, інструмент, телефон3Радіо4Перемикач запалення, імобі‐
лайзер5Очисник вітрового скла,
очисник заднього скла6Центральний замок, багажник7Центральний замок8Дисплей, інструмент, телефон9Кермо з підігрівом

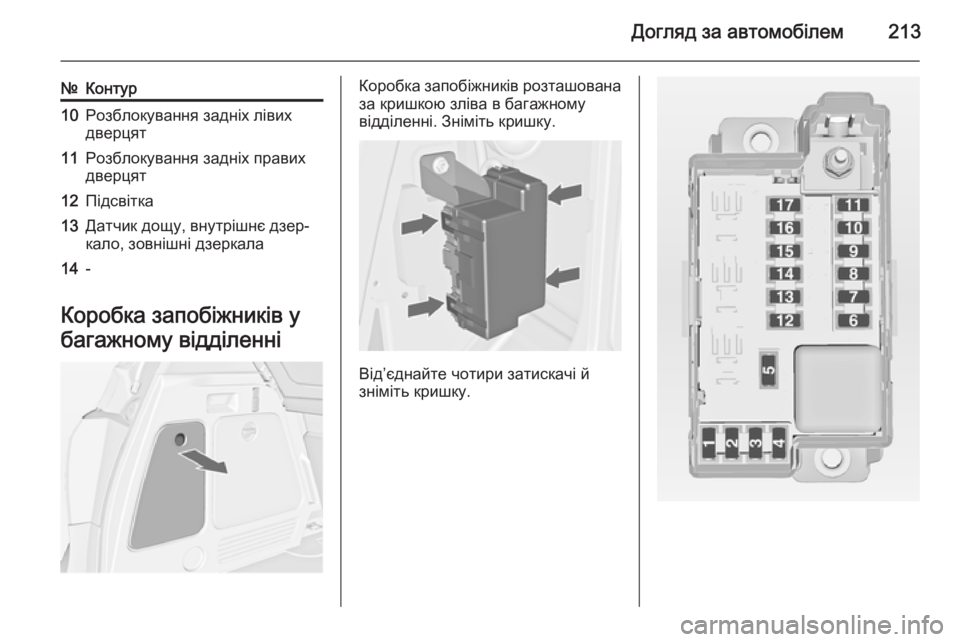

Догляд за автомобілем213
№Контур10Розблокування задніх лівих
дверцят11Розблокування задніх правих
дверцят12Підсвітка13Датчик дощу, внутрішнє дзер‐
кало, зовнішні дзеркала14-
Коробка запобіжників у
багажному відділенні
Коробка запобіжників розташована
за кришкою зліва в багажному
відділенні. Зніміть кришку.
Від’єднайте чотири затискачі й
зніміть кришку.

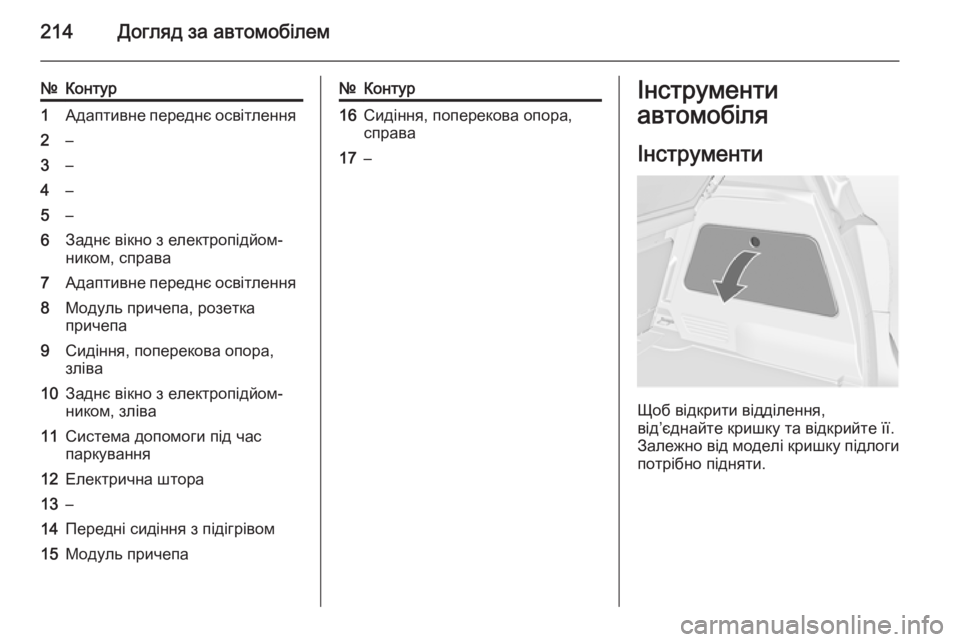

214Догляд за автомобілем
№Контур1Адаптивне переднє освітлення2–3–4–5–6Заднє вікно з електропідйом‐
ником, справа7Адаптивне переднє освітлення8Модуль причепа, розетка
причепа9Сидіння, поперекова опора,
зліва10Заднє вікно з електропідйом‐
ником, зліва11Система допомоги під час
паркування12Електрична штора13–14Передні сидіння з підігрівом15Модуль причепа№Контур16Сидіння, поперекова опора,
справа17–Інструменти
автомобіля
Інструменти
Щоб відкрити відділення,
від’єднайте кришку та відкрийте її.
Залежно від моделі кришку підлоги потрібно підняти.

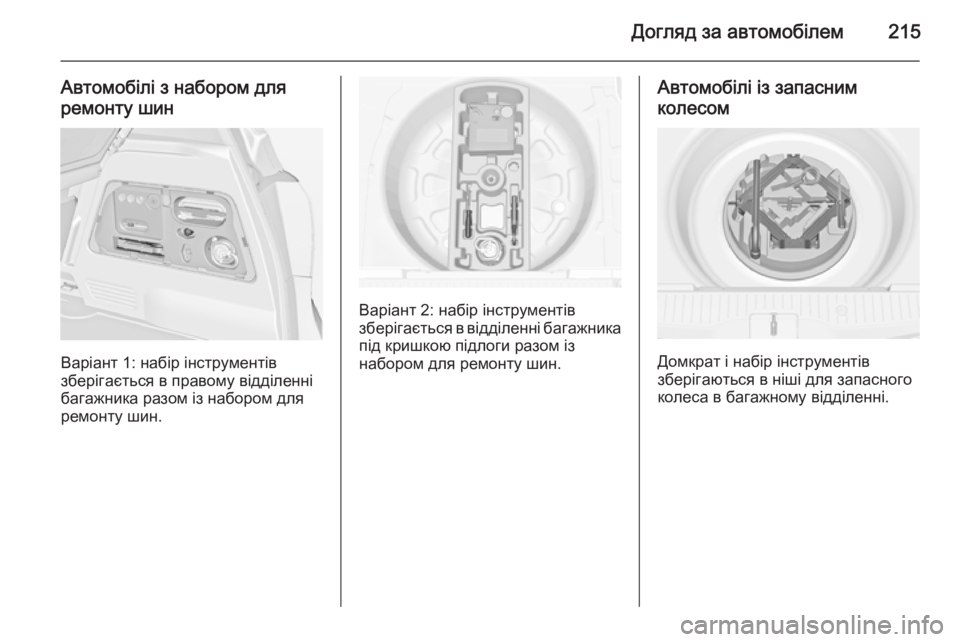

Догляд за автомобілем215
Автомобілі з набором для
ремонту шин
Варіант 1: набір інструментів
зберігається в правому відділенні
багажника разом із набором для
ремонту шин.
Варіант 2: набір інструментів
зберігається в відділенні багажника під кришкою підлоги разом із
набором для ремонту шин.
Автомобілі із запасним
колесом
Домкрат і набір інструментів
зберігаються в ніші для запасного
колеса в багажному відділенні.

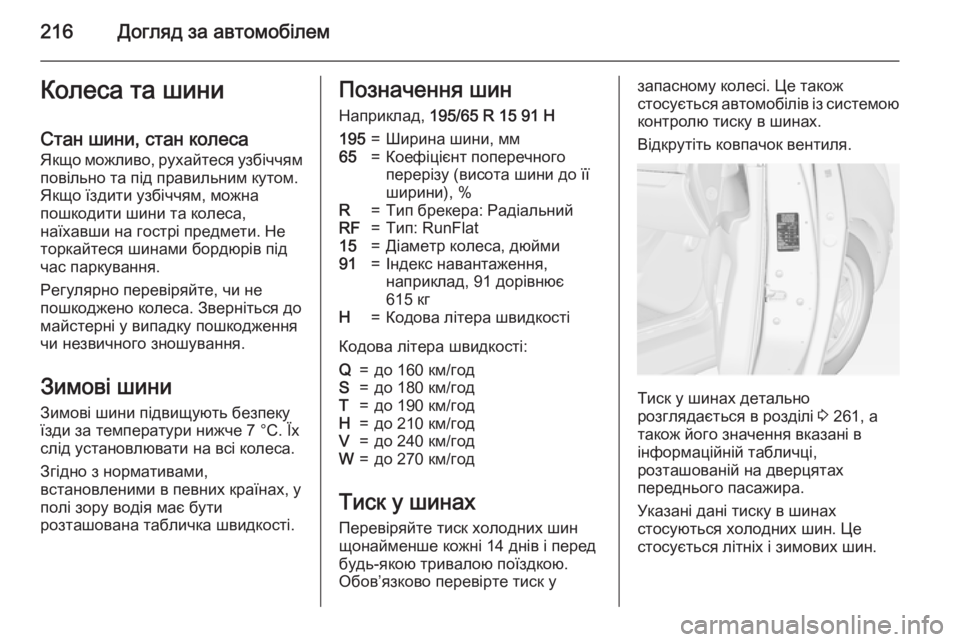

216Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до
майстерні у випадку пошкодження
чи незвичного зношування.
Зимові шини
Зимові шини підвищують безпеку
їзди за температури нижче 7 °C. Їх
слід установлювати на всі колеса.
Згідно з нормативами,
встановленими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.Позначення шин
Наприклад, 195/65 R 15 91 H195=Ширина шини, мм65=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat15=Діаметр колеса, дюйми91=Індекс навантаження,
наприклад, 91 дорівнює
615 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин
щонайменше кожні 14 днів і перед будь-якою тривалою поїздкою.
Обов’язково перевірте тиск у
запасному колесі. Це також
стосується автомобілів із системою
контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах детально
розглядається в розділі 3 261, а
також його значення вказані в
інформаційній табличці,
розташованій на дверцятах
переднього пасажира.
Указані дані тиску в шинах
стосуються холодних шин. Це
стосується літніх і зимових шин.

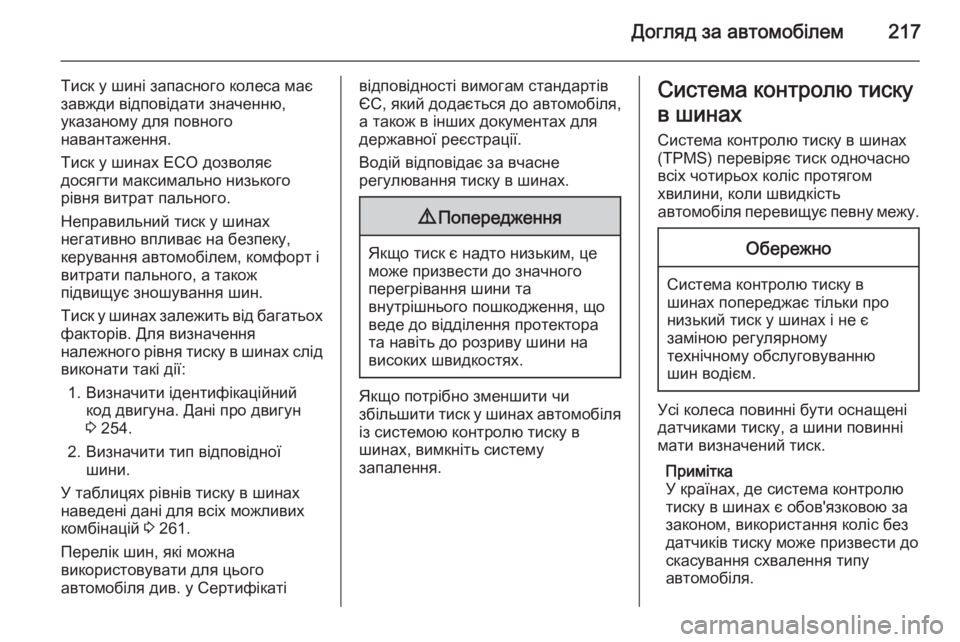

Догляд за автомобілем217
Тиск у шині запасного колеса має
завжди відповідати значенню,
указаному для повного
навантаження.
Тиск у шинах ECO дозволяє
досягти максимально низького
рівня витрат пального.
Неправильний тиск у шинах
негативно впливає на безпеку,
керування автомобілем, комфорт і
витрати пального, а також
підвищує зношування шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 254.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 261.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікатівідповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення.
Система контролю тиску
в шинах
Система контролю тиску в шинах
(TPMS) перевіряє тиск одночасно
всіх чотирьох коліс протягом
хвилини, коли швидкість
автомобіля перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.

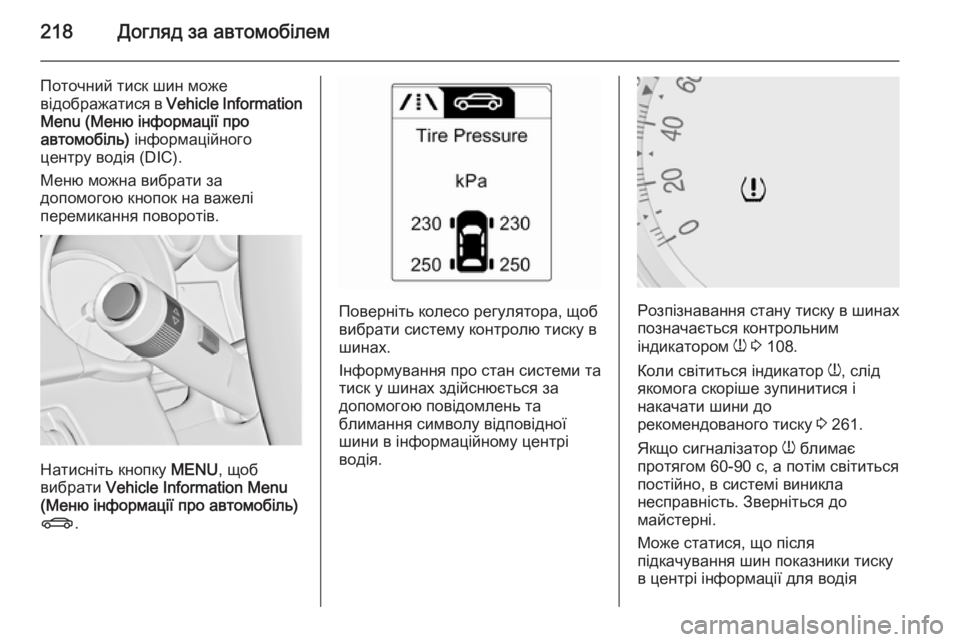

218Догляд за автомобілем
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) інформаційного
центру водія (DIC).
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Натисніть кнопку MENU, щоб
вибрати Vehicle Information Menu
(Меню інформації про автомобіль)
X .
Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Інформування про стан системи та тиск у шинах здійснюється за
допомогою повідомлень та
блимання символу відповідної
шини в інформаційному центрі
водія.Розпізнавання стану тиску в шинах позначається контрольним
індикатором w 3 108.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 261.
Якщо сигналізатор w блимає
протягом 60-90 с, а потім світиться
постійно, в системі виникла
несправність. Зверніться до
майстерні.
Може статися, що після
підкачування шин показники тиску в центрі інформації для водія
