OPEL MERIVA 2015 Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем219
зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у
шинах.
Повідомлення автомобіля 3 118.
Якщо тиск у шині потрібно знизити
чи підвищити, вимкніть систему
запалення.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Тимчасове запасне колесо не
обладнано датчиками тиску.
Система контролю за тиском у
шинах не працює для цих коліс.
Загориться контрольний
індикатор w. Для решти трьох коліс
система залишається робочою.Використання доступних у
торгівельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. В датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної
таблички або таблицею рівнів тиску
в шинах 3 261 і оберіть відповідне
значення в меню Tire Load
(Навантаження на шину) в центріінформації для водія, Vehicle
Information Menu (Меню інформації
про автомобіль) 3 111.
Виберіть:
■ Light (Світло) - комфортний
режим тиску (завантаження - до
3 осіб)
■ Eco (Есо) - економічний режим
тиску (завантаження - до 3 осіб)
■ Max (Макс.) - для повного
завантаження

220Догляд за автомобілем
Процес синхронізації датчиківTPMS
Кожний датчик TPMS має
унікальний ідентифікаційний код.
Потрібно виконати розпізнавання
цих ідентифікаційних кодів, якщо
виконувалася перестановка коліс
чи шин, замінено весь комплект
шин, а також якщо замінено один чи декілька датчиків системи TPMS.
Процес синхронізації датчиків
TPMS також слід проводити після
заміни запасного колеса
звичайним, устаткованим
датчиком TPMS.
Індикатор несправності системи
TPMS, попереджувальне
повідомлення чи код мають
зникнути при наступному
ввімкненні запалювання. Датчики
синхронізуються з положенням
шини/колеса за допомогою
інструмента синхронізації TPMS у
такому порядку: передня ліва
шина, передня права шина, задня
права шина, задня ліва шина.
Указівник повороту, який
відповідає шині, синхронізація якоїнаразі виконується, буде світитися
до завершення синхронізації
датчика.
Зверніться на станцію технічного
обслуговування для проведення
обслуговування або для придбання інструмента синхронізації.
Синхронізація першої шини/колеса
займає дві хвилини і п'ять хвилин
загалом для синхронізації усіх
чотирьох шин/коліс. Якщо процес
синхронізації займає більше часу,
синхронізація переривається, і його слід буде розпочати з початку.
Процес синхронізації датчиків
TPMS:
1. Увімкніть стоянкове гальмо. В автомобілях із автоматичною
трансмісією установіть важіль
селектора в положення P.
2. Увімкніть запалювання.
3. Скористайтеся кнопкою MENU
на покажчику поворотів, щоб
обрати Vehicle Information Menu
(Меню інформації про
автомобіль) в інформаційному
центрі водія (DIC).4. Меню тиску в шинах прокручується повертанням
колеса регулятора.
5. Натисніть кнопку SET/CLR, щоб
почати процес синхронізації
датчика. При цьому на екран
буде виведене повідомлення із
запитом прийому процесу.
6. Знову натисніть багатофункціональну кнопку
SET/CLR , щоб підтвердити
вибір. Клаксон дасть два гудки,
позначаючи, що ресивер
знаходиться в режимі
синхронізації.
7. Розпочніть із лівої передньої шини.
8. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть на
кнопку, щоб увімкнути датчик
TPMS. Короткий сигнал
клаксона підтвердить, що код
ідентифікації був
синхронізований з цією шиною
та положенням колеса.

Догляд за автомобілем221
9. Перейдіть до передньої правоїшини і повторіть інструкції з
пункту 8.
10. Перейдіть до задньої правої шини і повторіть інструкції з
пункту 8.
11. Перейдіть до задньої лівої шини
і повторіть інструкції з пункту 8.
Два коротких сигнали клаксона підтвердять, що код
ідентифікації датчика
синхронізовано з задньою
лівою шиною і процес
синхронізації датчиків TPMS
уже не виконується.
12. Вимкніть запалювання.
13. Встановіть рекомендований тиск в усіх чотирьох шинах, якийпозначений на інформаційній
табличці тиску повітря в шинах.
14. Простежте, щоб стан навантаження на шини було
налаштовано відповідно до
вибраного значення тиску
3 111.Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у шинах зростають.
Значення тиску в шині,
відображене в інформаційному
центрі водія, показує фактичний
тиск у шині. Тому важливо
перевіряти тиск у шинах, коли вони
є холодними.
Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
З міркувань безпеки
рекомендується замінити шини,
якщо глибина малюнка протектора становить 2–3 мм (4 мм для
зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на
одній осі не рекомендується.
Мінімальна встановлена
законодавством глибина малюнка
протектора (1,6 мм) досягається,
якщо протектор зношено до
позначки (TWI). Їх положення
вказано позначками на боковій
частині.
Якщо спереду є більше
спрацювання, ніж ззаду, слід час
від часу міняти місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.

222Догляд за автомобілем
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна шини та колеса
іншого розміру
У разі використання шин, розмір
яких відрізняється від розміру шин, установлених на виробництві,
потрібно перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни до
налаштувань автомобіля.
Після встановлення шин іншого
розміру замініть ярлики, що
позначають тиск у шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, що схвалені виробником для
відповідного автомобіля й
відповідають усім діючим вимогам
щодо використання коліс і шин.
У разі використання ковпаків і шин,
не схвалених виробником, шини
повинні мати захисний профіль
ободу.
Ковпаки на колесах не повинні
перешкоджати охолодженню
гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються колісні
гайки, на стальні диски не можна
встановлювати колісні ковпаки.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що збільшують протектор
шини та бокові частини не більше
ніж на 10 мм (включаючи замок
ланцюга).
9 Попередження
Пошкодження може призвести
до розриву шини.

Догляд за автомобілем223
Ланцюги для шин дозволяється
використовувати лише на шинах
розміром 195/65 R 15, 205/55 R 16
та 225/45 R 17.
Ланцюги для шин не дозволяється
використовувати на шинах
розміром 225/40 R 18.
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонту
шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше 4 мм або бокове
пошкодження шини біля ободу.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поведінку автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню передачу або встановіть селектор
у положення P.
Комплект для ремонту шин
зберігається в багажнику.
Залежно від комплектації
автомобіля комплект для ремонту
шин зберігається або в відділенні
на правій боковій стінці, або в
відділенні під кришкою підлоги.
Автомобілі з комплектом для
ремонту шин у боковій стінці
Щоб відкрити відділення, зніміть
кришку та відкрийте його.

224Догляд за автомобілем
1. Візьміть пляшку ущільнюючоїрідини та кронштейн із
повітряним шлангом.
2. Відчепіть повітряний шланг від кронштейна та прикрутіть його
на з'єднання пляшки з
ущільнювачем.
3. Розмістіть пляшку з ущільнювачем на кронштейні.
Переконайтеся, що пляшка не
падає.
4. Відкрутіть ковпачок вентиля зі спущеного колеса.
5. Прикрутіть шланг для накачування шин до клапана.
6. Прикрутіть повітряну насадку на компресор.
7. Увімкніть запалення. Щоб уникнути розряджання
автомобільного акумулятора,
рекомендується запустити
двигун.

Догляд за автомобілем225

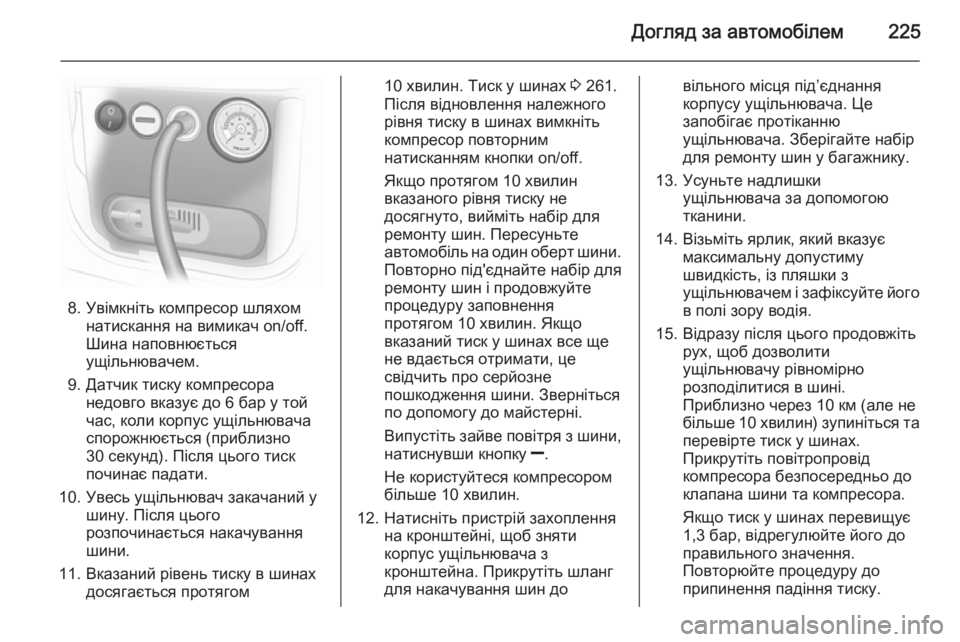

8. Увімкніть компресор шляхомнатискання на вимикач on/off.
Шина наповнюється
ущільнювачем.
9. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
10. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
11. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 261.
Після відновлення належного
рівня тиску в шинах вимкніть
компресор повторним
натисканням кнопки on/off.
Якщо протягом 10 хвилин
вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під'єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Випустіть зайве повітря з шини,
натиснувши кнопку ].
Не користуйтеся компресором
більше 10 хвилин.
12. Натисніть пристрій захоплення на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин довільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
13. Усуньте надлишки ущільнювача за допомогою
тканини.
14. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
15. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.

226Догляд за автомобілем
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по
допомогу до майстерні.
16. Зберігайте набір для ремонту шин у багажнику.

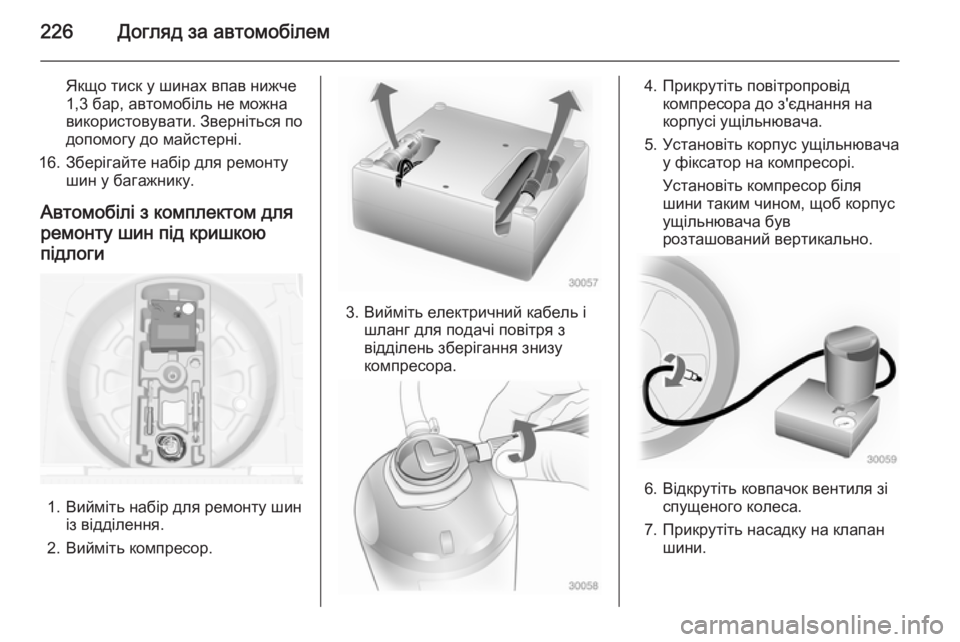

Автомобілі з комплектом для
ремонту шин під кришкою підлоги
1. Вийміть набір для ремонту шин із відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу компресора.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.

Догляд за автомобілем227
8. Перемикач на компресоріповинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.
10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 261.
Після досягнення належного
тиску в шинах компресор
вимикається.Якщо протягом 10 хвилин вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під'єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це

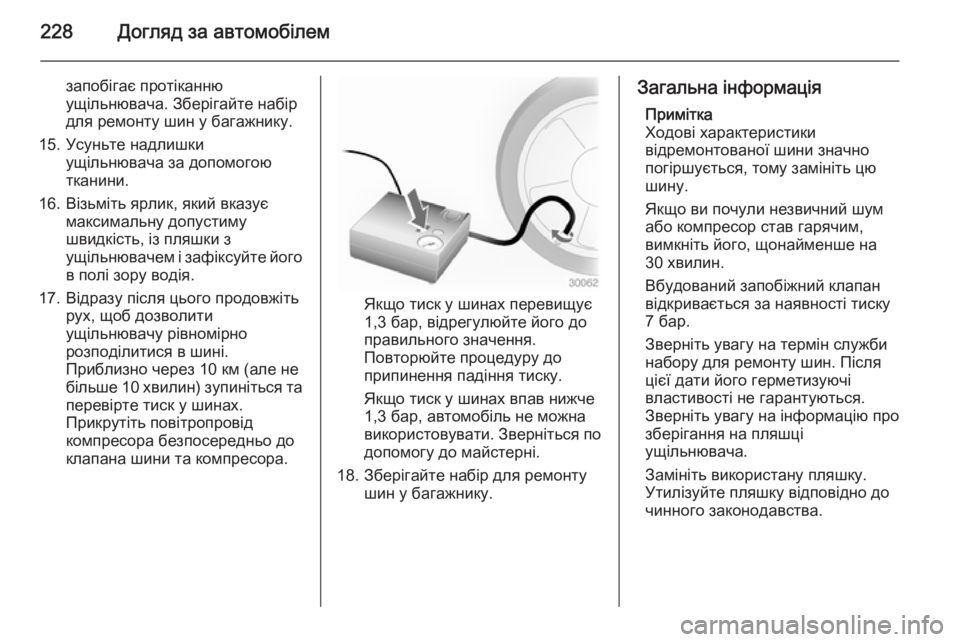

228Догляд за автомобілем
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по допомогу до майстерні.
18. Зберігайте набір для ремонту шин у багажнику.
Загальна інформація
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
