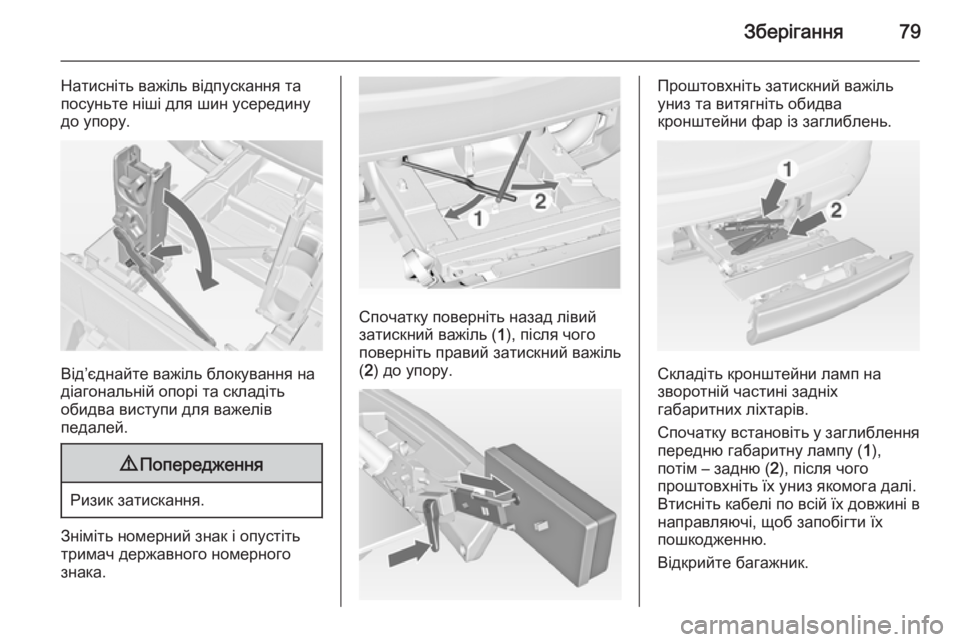

Зберігання79
Натисніть важіль відпускання та
посуньте ніші для шин усередину
до упору.
Від’єднайте важіль блокування на
діагональній опорі та складіть
обидва виступи для важелів
педалей.
9 Попередження
Ризик затискання.
Зніміть номерний знак і опустіть
тримач державного номерного знака.
Спочатку поверніть назад лівийзатискний важіль ( 1), після чого
поверніть правий затискний важіль
( 2 ) до упору.
Проштовхніть затискний важіль
униз та витягніть обидва
кронштейни фар із заглиблень.
Складіть кронштейни ламп на
зворотній частині задніх
габаритних ліхтарів.
Спочатку встановіть у заглиблення передню габаритну лампу ( 1),
потім – задню ( 2), після чого
проштовхніть їх униз якомога далі. Втисніть кабелі по всій їх довжині в
направляючі, щоб запобігти їх
пошкодженню.
Відкрийте багажник.

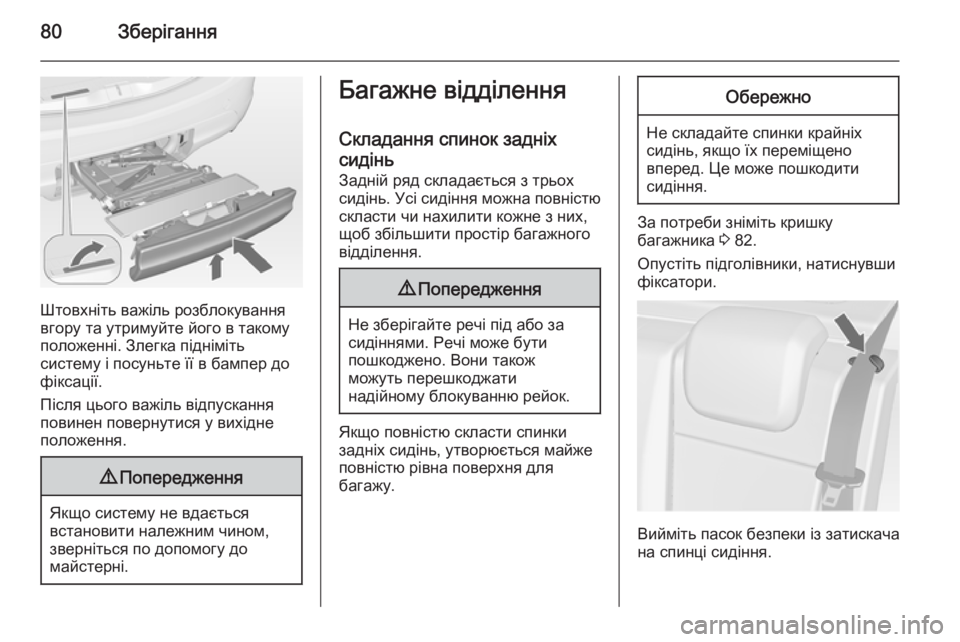

80Зберігання
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему і посуньте її в бампер до
фіксації.
Після цього важіль відпускання
повинен повернутися у вихідне
положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.
Багажне відділення
Складання спинок задніхсидінь
Задній ряд складається з трьох сидінь. Усі сидіння можна повністю
скласти чи нахилити кожне з них,
щоб збільшити простір багажного
відділення.9 Попередження
Не зберігайте речі під або за
сидіннями. Речі може бути
пошкоджено. Вони також
можуть перешкоджати
надійному блокуванню рейок.
Якщо повністю скласти спинки
задніх сидінь, утворюється майже
повністю рівна поверхня для
багажу.
Обережно
Не складайте спинки крайніх сидінь, якщо їх переміщено
вперед. Це може пошкодити
сидіння.
За потреби зніміть кришку багажника 3 82.
Опустіть підголівники, натиснувши
фіксатори.
Вийміть пасок безпеки із затискача
на спинці сидіння.

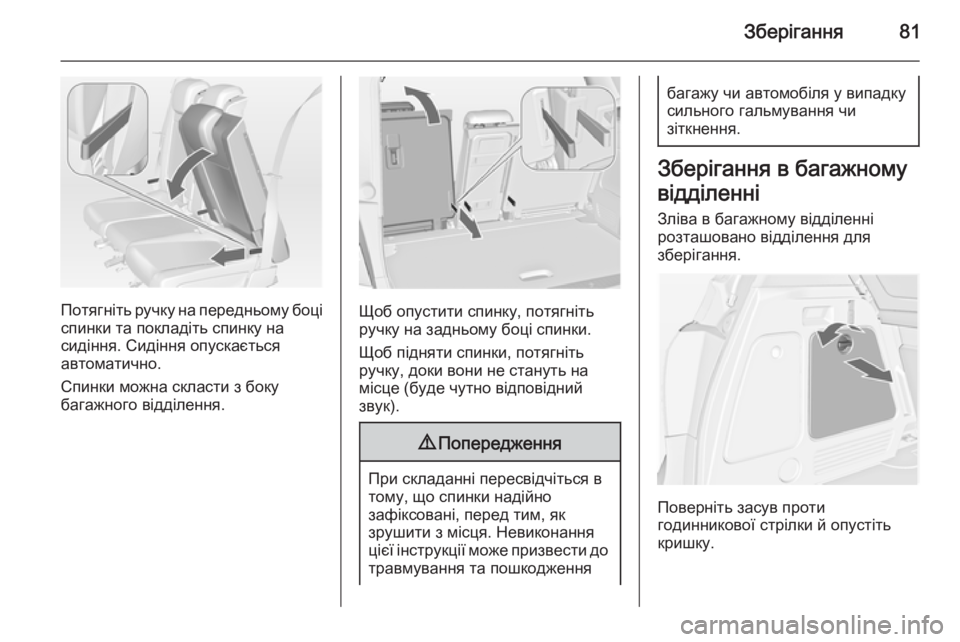

Зберігання81
Потягніть ручку на передньому боціспинки та покладіть спинку на
сидіння. Сидіння опускається
автоматично.
Спинки можна скласти з боку
багажного відділення.Щоб опустити спинку, потягніть
ручку на задньому боці спинки.
Щоб підняти спинки, потягніть
ручку, доки вони не стануть на
місце (буде чутно відповідний
звук).
9 Попередження
При складанні пересвідчіться в
тому, що спинки надійно
зафіксовані, перед тим, як
зрушити з місця. Невиконання
цієї інструкції може призвести до травмування та пошкодження
багажу чи автомобіля у випадку
сильного гальмування чи
зіткнення.
Зберігання в багажному
відділенні Зліва в багажному відділенні
розташовано відділення для
зберігання.
Поверніть засув проти
годинникової стрілки й опустіть
кришку.

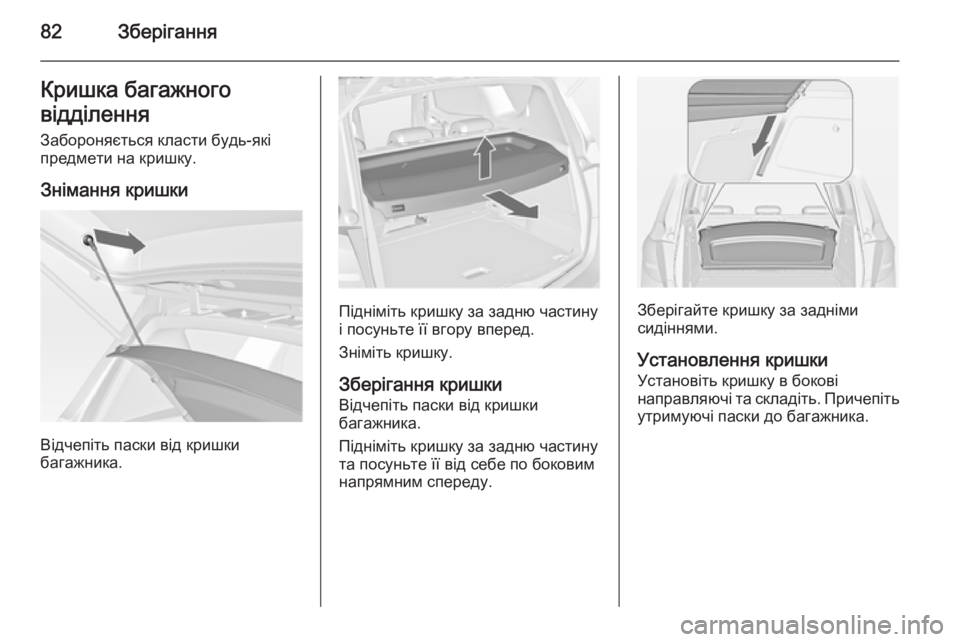

82ЗберіганняКришка багажного
відділення
Забороняється класти будь-які
предмети на кришку.
Знімання кришки
Відчепіть паски від кришки
багажника.
Підніміть кришку за задню частину
і посуньте її вгору вперед.
Зніміть кришку.
Зберігання кришки
Відчепіть паски від кришки
багажника.
Підніміть кришку за задню частину
та посуньте її від себе по боковим напрямним спереду.Зберігайте кришку за задніми
сидіннями.
Установлення кришки Установіть кришку в бокові
направляючі та складіть. Причепіть утримуючі паски до багажника.

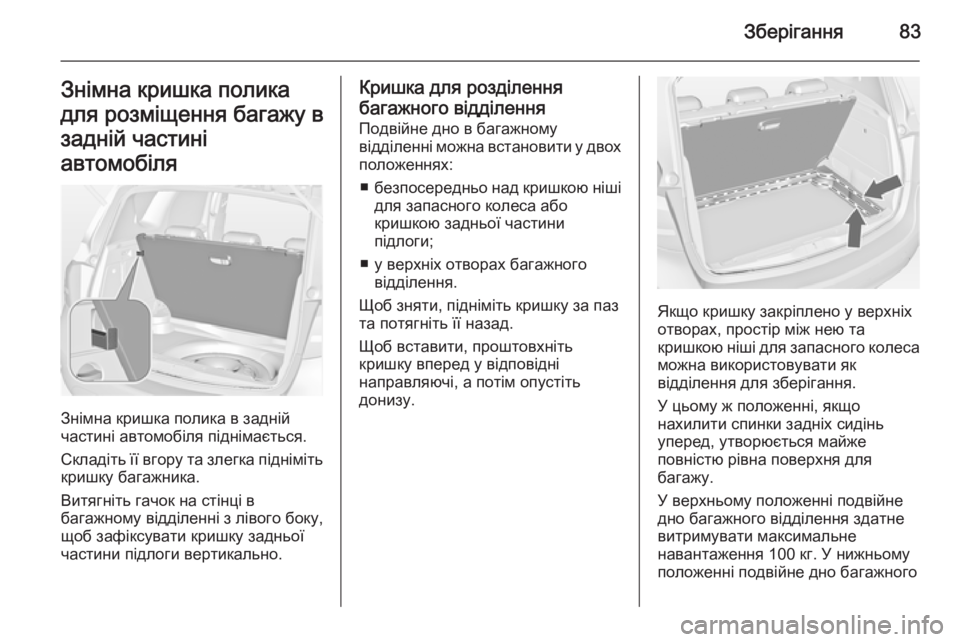

Зберігання83Знімна кришка полика
для розміщення багажу в
задній частині
автомобіля
Знімна кришка полика в задній
частині автомобіля піднімається.
Складіть її вгору та злегка підніміть
кришку багажника.
Витягніть гачок на стінці в
багажному відділенні з лівого боку,
щоб зафіксувати кришку задньої
частини підлоги вертикально.
Кришка для розділення
багажного відділення
Подвійне дно в багажному
відділенні можна встановити у двох положеннях:
■ безпосередньо над кришкою ніші
для запасного колеса або
кришкою задньої частини
підлоги;
■ у верхніх отворах багажного відділення.
Щоб зняти, підніміть кришку за паз
та потягніть її назад.
Щоб вставити, проштовхніть
кришку вперед у відповідні
направляючі, а потім опустіть
донизу.
Якщо кришку закріплено у верхніх
отворах, простір між нею та
кришкою ніші для запасного колеса
можна використовувати як
відділення для зберігання.
У цьому ж положенні, якщо
нахилити спинки задніх сидінь
уперед, утворюється майже
повністю рівна поверхня для
багажу.
У верхньому положенні подвійне
дно багажного відділення здатне
витримувати максимальне
навантаження 100 кг. У нижньому
положенні подвійне дно багажного

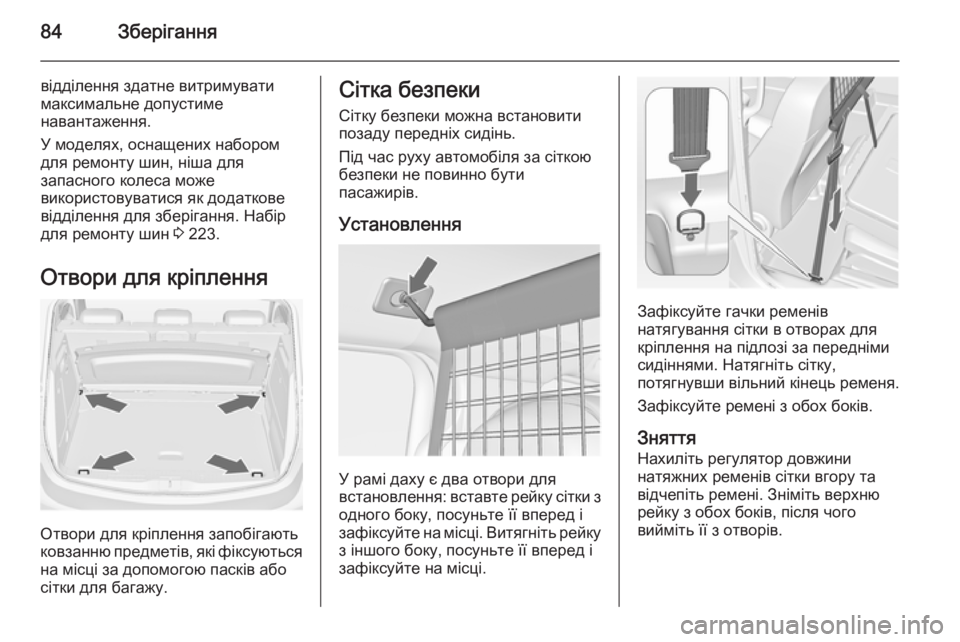

84Зберігання
відділення здатне витримувати
максимальне допустиме
навантаження.
У моделях, оснащених набором
для ремонту шин, ніша для
запасного колеса може
використовуватися як додаткове
відділення для зберігання. Набір
для ремонту шин 3 223.
Отвори для кріплення
Отвори для кріплення запобігають
ковзанню предметів, які фіксуються
на місці за допомогою пасків або
сітки для багажу.
Сітка безпеки
Сітку безпеки можна встановити
позаду передніх сидінь.
Під час руху автомобіля за сіткою
безпеки не повинно бути
пасажирів.
Установлення
У рамі даху є два отвори для
встановлення: вставте рейку сітки з одного боку, посуньте її вперед і
зафіксуйте на місці. Витягніть рейку
з іншого боку, посуньте її вперед і
зафіксуйте на місці.
Зафіксуйте гачки ременів
натягування сітки в отворах для
кріплення на підлозі за передніми
сидіннями. Натягніть сітку,
потягнувши вільний кінець ременя.
Зафіксуйте ремені з обох боків.
Зняття
Нахиліть регулятор довжини
натяжних ременів сітки вгору та відчепіть ремені. Зніміть верхню
рейку з обох боків, після чого
вийміть її з отворів.

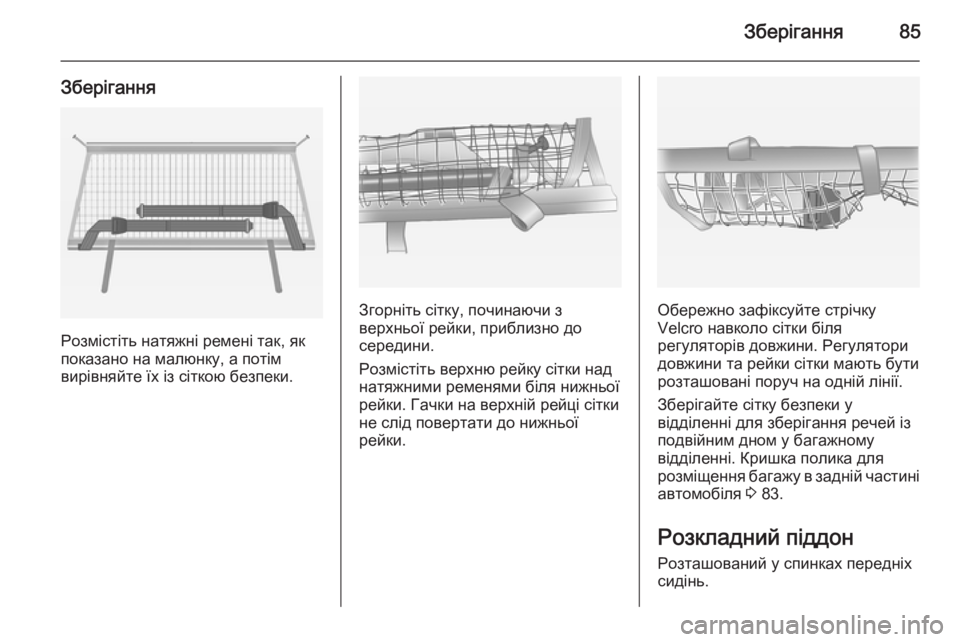

Зберігання85
Зберігання
Розмістіть натяжні ремені так, як
показано на малюнку, а потім
вирівняйте їх із сіткою безпеки.
Згорніть сітку, починаючи з
верхньої рейки, приблизно до
середини.
Розмістіть верхню рейку сітки над
натяжними ременями біля нижньої
рейки. Гачки на верхній рейці сітки
не слід повертати до нижньої
рейки.Обережно зафіксуйте стрічку
Velcro навколо сітки біля
регуляторів довжини. Регулятори
довжини та рейки сітки мають бути
розташовані поруч на одній лінії.
Зберігайте сітку безпеки у
відділенні для зберігання речей із
подвійним дном у багажному
відділенні. Кришка полика для
розміщення багажу в задній частині автомобіля 3 83.
Розкладний піддон Розташований у спинках передніх
сидінь.

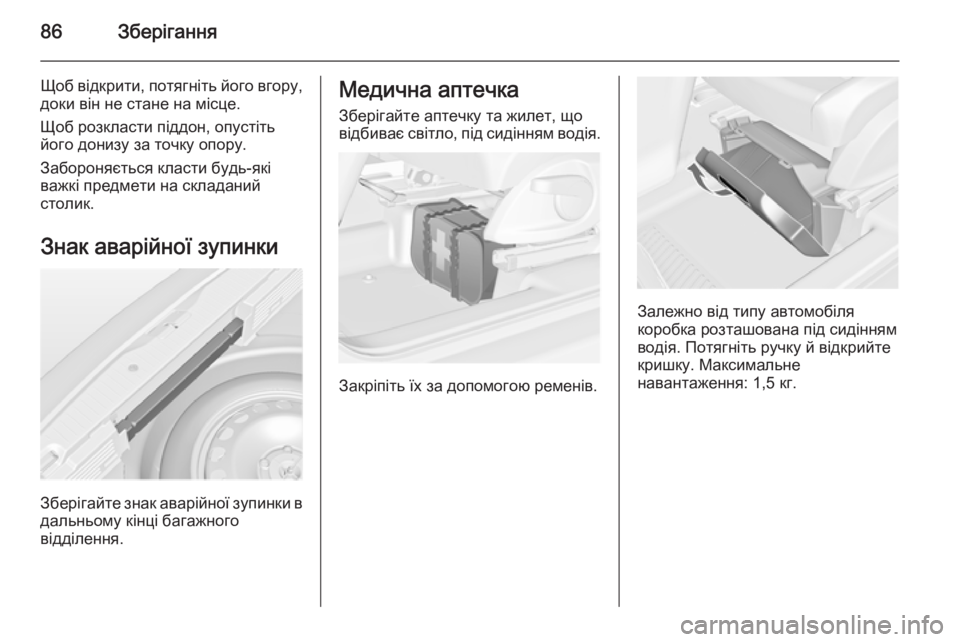

86Зберігання
Щоб відкрити, потягніть його вгору,
доки він не стане на місце.
Щоб розкласти піддон, опустіть
його донизу за точку опору.
Забороняється класти будь-які
важкі предмети на складаний
столик.
Знак аварійної зупинки
Зберігайте знак аварійної зупинки в
дальньому кінці багажного
відділення.
Медична аптечка
Зберігайте аптечку та жилет, що
відбиває світло, під сидінням водія.
Закріпіть їх за допомогою ременів.
Залежно від типу автомобіля
коробка розташована під сидінням
водія. Потягніть ручку й відкрийте
кришку. Максимальне
навантаження: 1,5 кг.

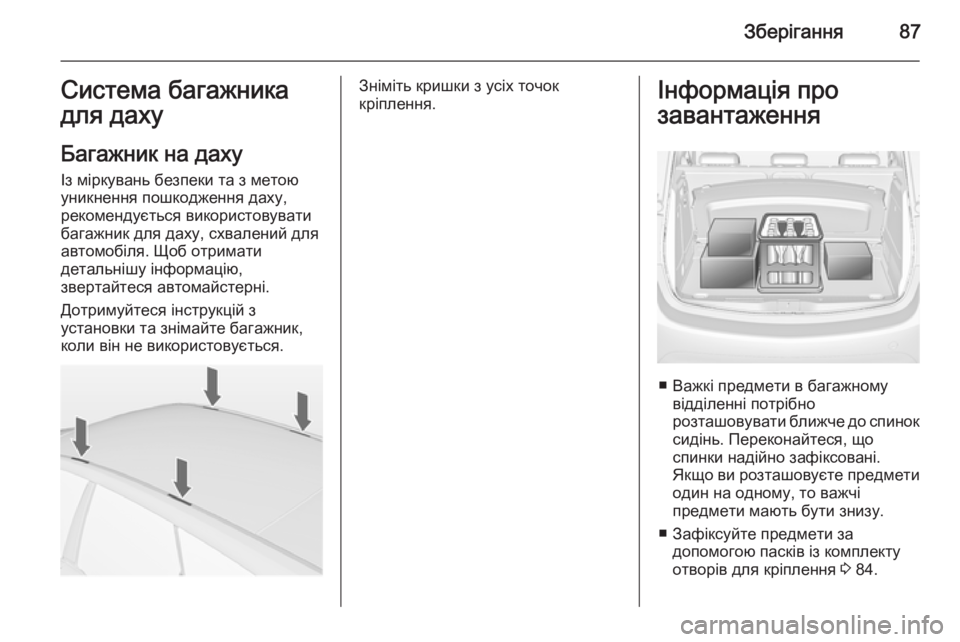

Зберігання87Система багажникадля даху
Багажник на даху Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію,
звертайтеся автомайстерні.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.Зніміть кришки з усіх точок
кріплення.Інформація про
завантаження
■ Важкі предмети в багажному відділенні потрібно
розташовувати ближче до спинок
сидінь. Переконайтеся, що
спинки надійно зафіксовані.
Якщо ви розташовуєте предмети один на одному, то важчі
предмети мають бути знизу.
■ Зафіксуйте предмети за допомогою пасків із комплекту
отворів для кріплення 3 84.

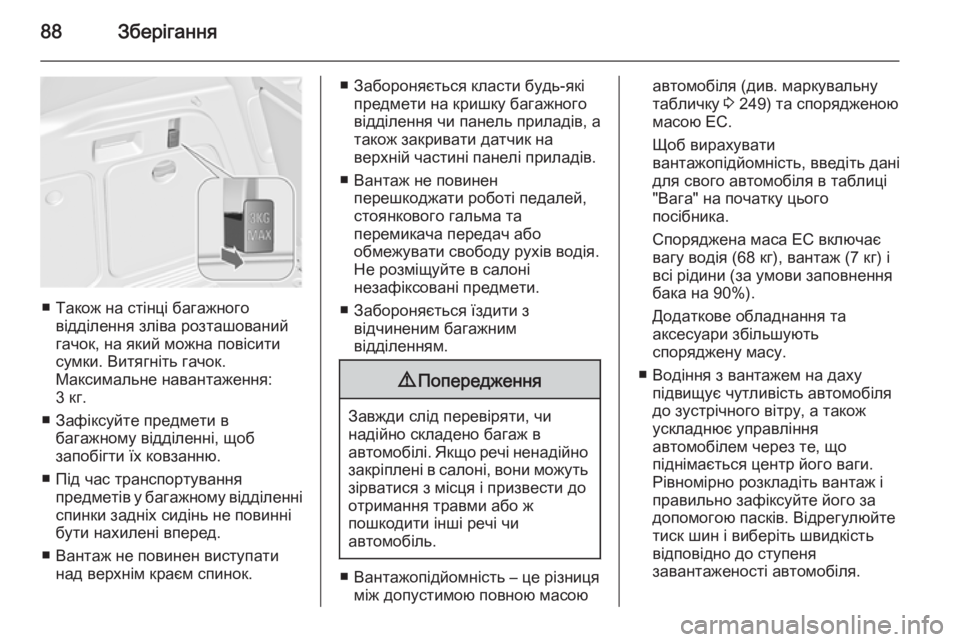

88Зберігання
■ Також на стінці багажноговідділення зліва розташований
гачок, на який можна повісити
сумки. Витягніть гачок.
Максимальне навантаження:
3 кг.
■ Зафіксуйте предмети в багажному відділенні, щоб
запобігти їх ковзанню.
■ Під час транспортування предметів у багажному відділенні
спинки задніх сидінь не повинні
бути нахилені вперед.
■ Вантаж не повинен виступати над верхнім краєм спинок.
■ Забороняється класти будь-якіпредмети на кришку багажного
відділення чи панель приладів, а
також закривати датчик на
верхній частині панелі приладів.
■ Вантаж не повинен перешкоджати роботі педалей,стоянкового гальма та
перемикача передач або
обмежувати свободу рухів водія.
Не розміщуйте в салоні
незафіксовані предмети.
■ Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
■ Вантажопідйомність – це різниця між допустимою повною масою
автомобіля (див. маркувальну
табличку 3 249) та спорядженою
масою EC.
Щоб вирахувати
вантажопідйомність, введіть дані
для свого автомобіля в таблиці
"Вага" на початку цього
посібника.
Споряджена маса EC включає
вагу водія (68 кг), вантаж (7 кг) і всі рідини (за умови заповнення
бака на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
■ Водіння з вантажем на даху підвищує чутливість автомобіля
до зустрічного вітру, а також
ускладнює управління
автомобілем через те, що
піднімається центр його ваги.
Рівномірно розкладіть вантаж і
правильно зафіксуйте його за
допомогою пасків. Відрегулюйте
тиск шин і виберіть швидкість
відповідно до ступеня
завантаженості автомобіля.
