OPEL MERIVA 2015 Сопственички прирачник

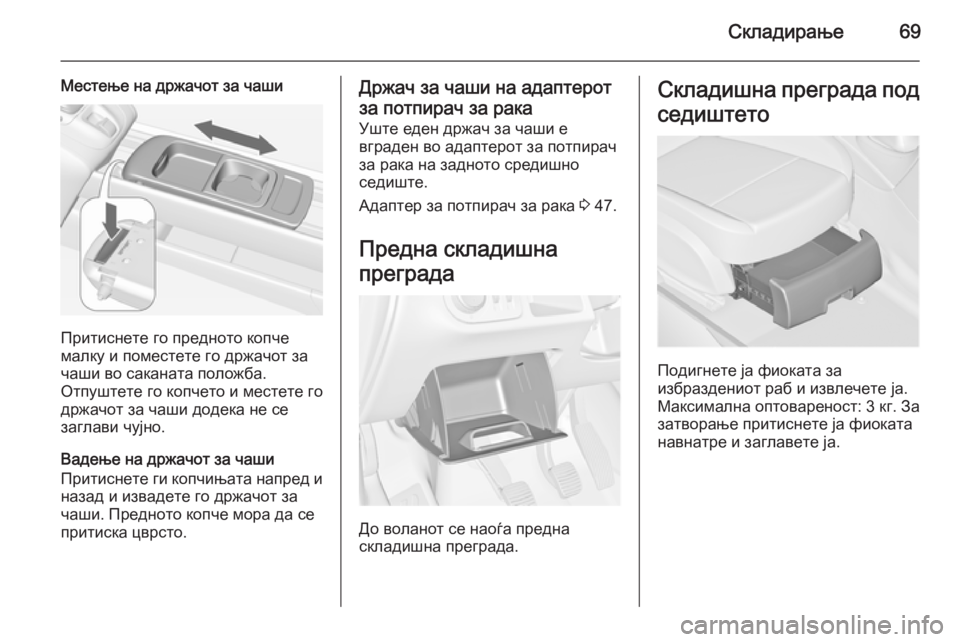

Складирање69
Местење на држачот за чаши
Притиснете го предното копче
малку и поместете го држачот за
чаши во саканата положба.
Отпуштете го копчето и местете го
држачот за чаши додека не се
заглави чујно.
Вадење на држачот за чаши
Притиснете ги копчињата напред и назад и извадете го држачот за
чаши. Предното копче мора да се
притиска цврсто.
Држач за чаши на адаптерот
за потпирач за рака
Уште еден држач за чаши е
вграден во адаптерот за потпирач
за рака на задното средишно
седиште.
Адаптер за потпирач за рака 3 47.
Предна складишна
преграда
До воланот се наоѓа предна
складишна преграда.
Складишна преграда под
седиштето
Подигнете ја фиоката за
избраздениот раб и извлечете ја.
Максимална оптовареност: 3 кг. За
затворање притиснете ја фиоката
навнатре и заглавете ја.

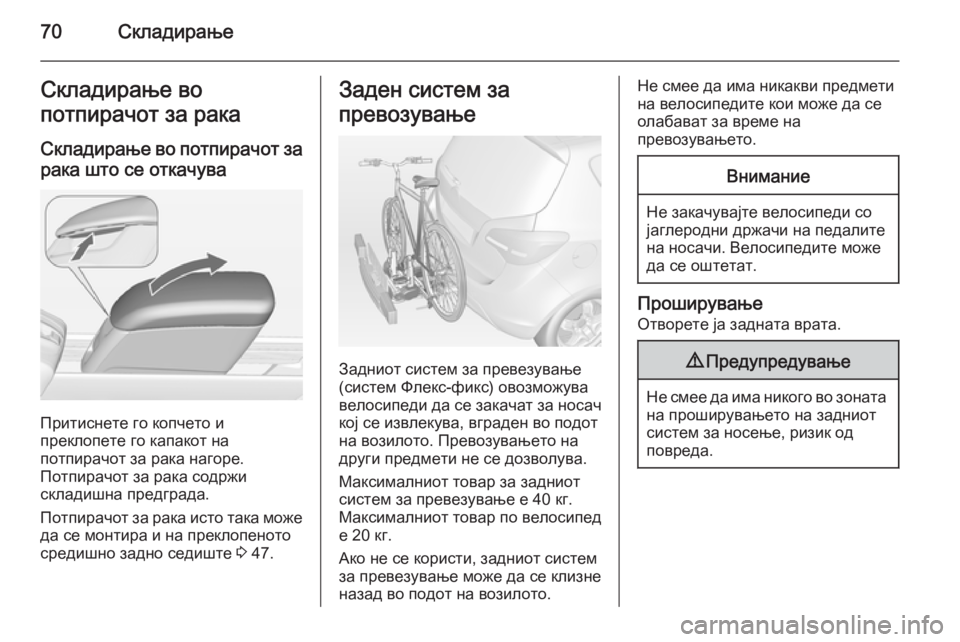

70СкладирањеСкладирање во
потпирачот за рака
Складирање во потпирачот за рака што се откачува
Притиснете го копчето и
преклопете го капакот на
потпирачот за рака нагоре.
Потпирачот за рака содржи
складишна предграда.
Потпирачот за рака исто така може да се монтира и на преклопеното
средишно задно седиште 3 47.
Заден систем за
превозување
Задниот систем за превезување
(систем Флекс-фикс) овозможува
велосипеди да се закачат за носач
кој се извлекува, вграден во подот
на возилото. Превозувањето на
други предмети не се дозволува.
Максималниот товар за задниот
систем за превезување е 40 кг.
Максималниот товар по велосипед
е 20 кг.
Ако не се користи, задниот систем
за превезување може да се клизне
назад во подот на возилото.
Не смее да има никакви предмети
на велосипедите кои може да се
олабават за време на
превозувањето.Внимание
Не закачувајте велосипеди со
јаглеродни држачи на педалите
на носачи. Велосипедите може
да се оштетат.
Проширување
Отворете ја задната врата.
9 Предупредување
Не смее да има никого во зоната
на проширувањето на задниот
систем за носење, ризик од
повреда.

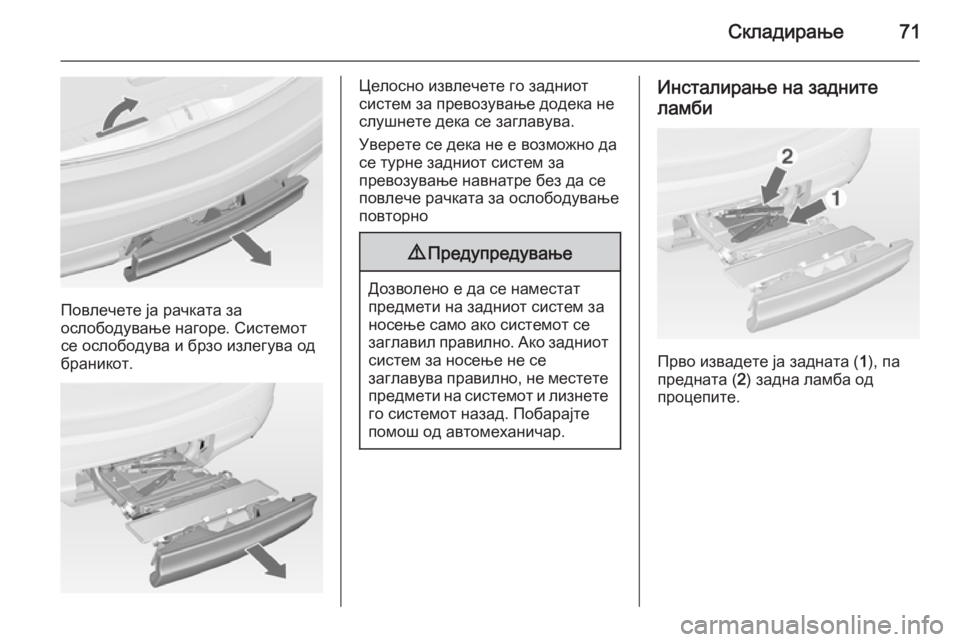

Складирање71
Повлечете ја рачката за
ослободување нагоре. Системот
се ослободува и брзо излегува од
браникот.
Целосно извлечете го задниот
систем за превозување додека не
слушнете дека се заглавува.
Уверете се дека не е возможно да
се турне задниот систем за
превозување навнатре без да се
повлече рачката за ослободување
повторно9 Предупредување
Дозволено е да се наместат
предмети на задниот систем за
носење само ако системот се
заглавил правилно. Ако задниот
систем за носење не се
заглавува правилно, не местете предмети на системот и лизнете
го системот назад. Побарајте
помош од автомеханичар.
Инсталирање на задните
ламби
Прво извадете ја задната ( 1), па
предната ( 2) задна ламба од
процепите.

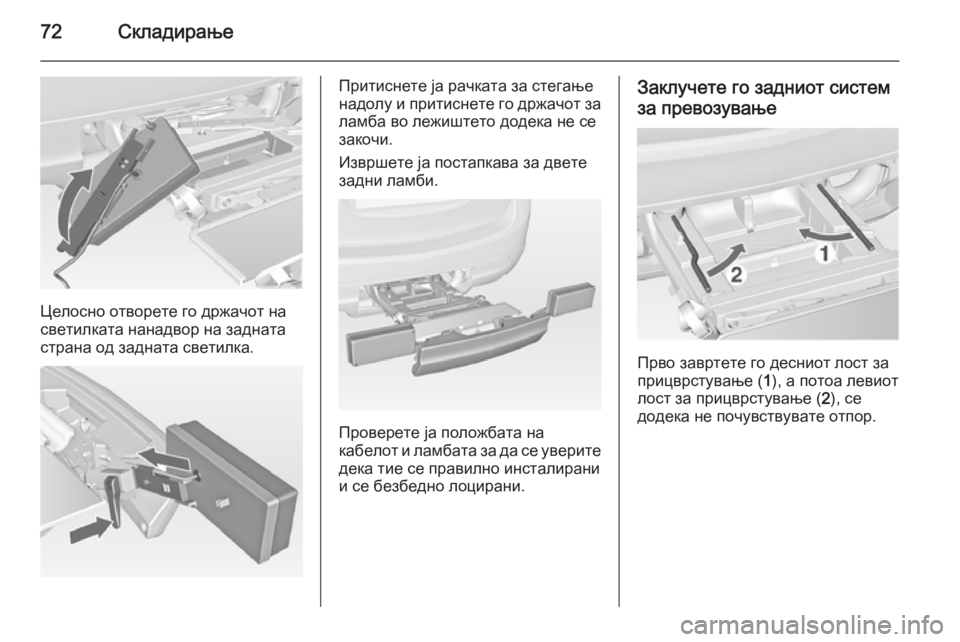

72Складирање
Целосно отворете го држачот на
светилката нанадвор на задната
страна од задната светилка.
Притиснете ја рачката за стегање
надолу и притиснете го држачот за
ламба во лежиштето додека не се
закочи.
Извршете ја постапкава за двете
задни ламби.
Проверете ја положбата на
кабелот и ламбата за да се уверите
дека тие се правилно инсталирани
и се безбедно лоцирани.
Заклучете го задниот систем
за превозување
Прво завртете го десниот лост за
прицврстување ( 1), а потоа левиот
лост за прицврстување ( 2), се
додека не почувствувате отпор.

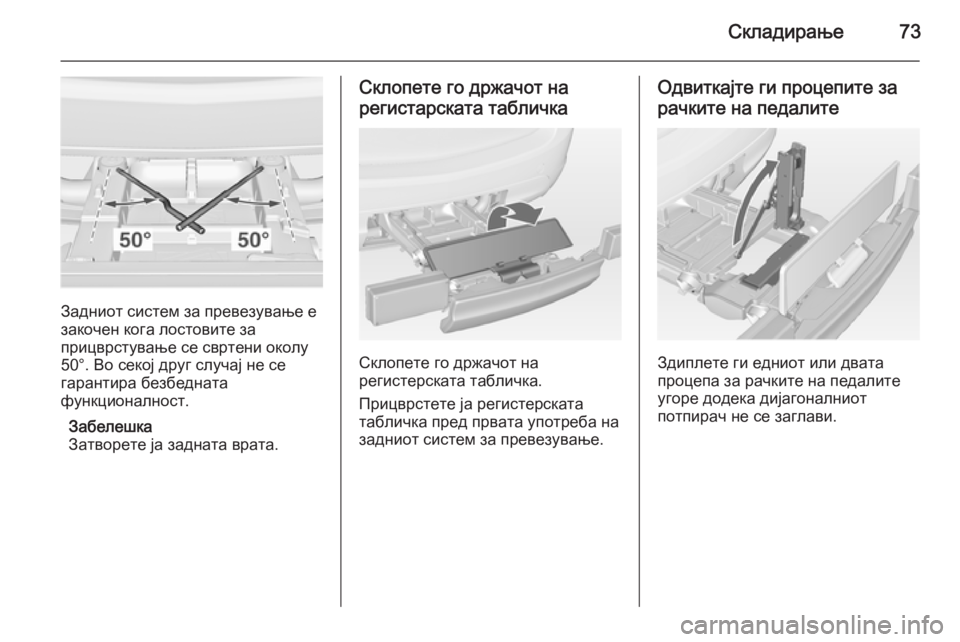

Складирање73
Задниот систем за превезување е
закочен кога лостовите за
прицврстување се свртени околу
50°. Во секој друг случај не се
гарантира безбедната
функционалност.
Забелешка
Затворете ја задната врата.
Склопете го држачот на
регистарската табличка
Склопете го држачот на
регистерската табличка.
Прицврстете ја регистерската
табличка пред првата употреба на задниот систем за превезување.
Одвиткајте ги процепите за
рачките на педалите
Здиплете ги едниот или двата
процепа за рачките на педалите
угоре додека дијагоналниот
потпирач не се заглави.

74Складирање
Извадете ги монтажните дршки за
рачките на педалите од процепите
за рачките на педалите.
Приспособување на задниот
систем за превозување кон
велосипед
Притиснете го лостот за
ослободување и извлечете ги
процепите за тркалата.
Притиснете го лостот за
ослободување на каишот за
држење и извадете го каишот.

Складирање75
Подгответе го велосипедот зазакачувањето
Забелешка
Максималната широчина
движење на педалата е 38,3 мм а
максималната длабочина е
14,4 мм.
Завртете го левиот педал (без
запченик на ланецот) вертикално
удолу. Педалот на левата рачка на педалот треба да биде
хоризонтален.
Предното тркало на предниот
велосипед треба да биде свртено
лево.
Предното тркало на задниот
велосипед треба да биде свртено
десно.
Закачување на велосипед за
задниот систем за
превозување
Со вртливата рачка на процепите
за рачките на педалите, отприлика
приспособете го уредот за рачките на педалите кој се дотерува, кон
делот од рачката на педалот што
се издава.
Ако велосипедот има прави рачки на педалите, отшрафете го уредот
за рачките на педалите целосно
(положба 5).
Ако велосипедот има криви рачки
на педалите, зашрафете го уредот за рачките на педалите докрај
(положба 1).

76Складирање
Ставете го велосипедот на него.
Рачката на педалот тука треба да
се стави во отворот на процепот за
рачката на педалот како што е
покажано на илустарцијата.
Внимание
Уверете се дека педалот не ја
допира површината на носачот
од задниот крај. Инаку,
преносниот систем може да се
оштети за време на превозот.
Вметнете ја монтажната дршка на
рачката на педалата во
надворешната шина на секој
процеп за рачката на педалот
одгоре и лизнете ја надолу се
додека не се најде барем под
жлебот.Закачете ја рачката на педалот со
вртење на шрафот за закачување
на монтажната дршка на рачката
на педалот.

Складирање77
Ставете ги отворите за тркалата
така што велосипедот е отприлика
хоризонтален. Тука, растојанието
помеѓу педалите и задната врата
треба да биде најмалку 5 см.
Двете гуми на велосипедот треба
да бидат во процепите за тркалата.Внимание
Внимавајте да ги извлечете
процепите за тркала колку што е
потребно за да се стават двете
тркала на велосипедот во
отворите. Инаку не е можно
хоризонтилно закачување на
велосипедот. Непостапувањето
според упатствата може да
доведе до оштетување на
тркалата на велосипедот
поради врелите издувни гасови.
Дотерајте го велосипедот во
надолжната насока на возилото:
Малку олабавете ја монтажната
дршка на педалот.
Ставете го велосипедот во
исправена положба корстејќи го
вртливиот лост на процепот за
рачката на педалот.
Ако двата велосипеда им пречат
еден на друг, релативните положби на велосипедите може да се
приспособат со дотерување на процепите за тркалата и со
вртливиот лост на процепот за
рачката на педалот додека
велосипедите веќе не се допираат
еден со друг. Проверете дали има
доволно слободен простор од
возилото.
Затегнете ја завртката за
закачување за монтажната дршка
на лежиштето на педалата до
максималната точка рачно.
Прицврстете ги двете тркала на
велосипедот до процепите за
тркалата користејќи ги каишевите
за држење.
Проверете го велосипедот за да се уверите дека е безбедно
прицврстен.

78СкладирањеВнимание
Внимавајте процепот меѓу
велосипедот и возилото да е
барем 5 см. Ако е потребно,
олабавете го управувачот и
свртете го странично.
Поставките за процепите за
тркалата и на вртливиот лост на
процепот за рачката на педалот
треба да се забележат и зачуваат
за секој еден велосипед.
Правилното претходно
поставување ќе го олесни
одновото местење на
велосипедот.
Забелешка
Се препорачува да закачите знак
за предупредување на
последниот велосипед одзади за да биде видливоста поголема.
Вадење на велосипед од
задниот систем за
превозување
Разврзете ги каишевите за држење
на двете гуми на велосипедот.
Зафатете го велосипедот,
олабавете го шрафот за
закачување за монтажната дршка
на лежиштето на педалот, па
подигнете ја монтажната дршка на
лежиштето на педалот за да се
извади.
Вовлекување на задниот
систем за превозување
Притиснете ги точките за
монтирање на педалата во
отворите за педалата како што е
прикажано на илустрацијата.
