OPEL MERIVA 2016.5 Betriebsanleitung (in German)

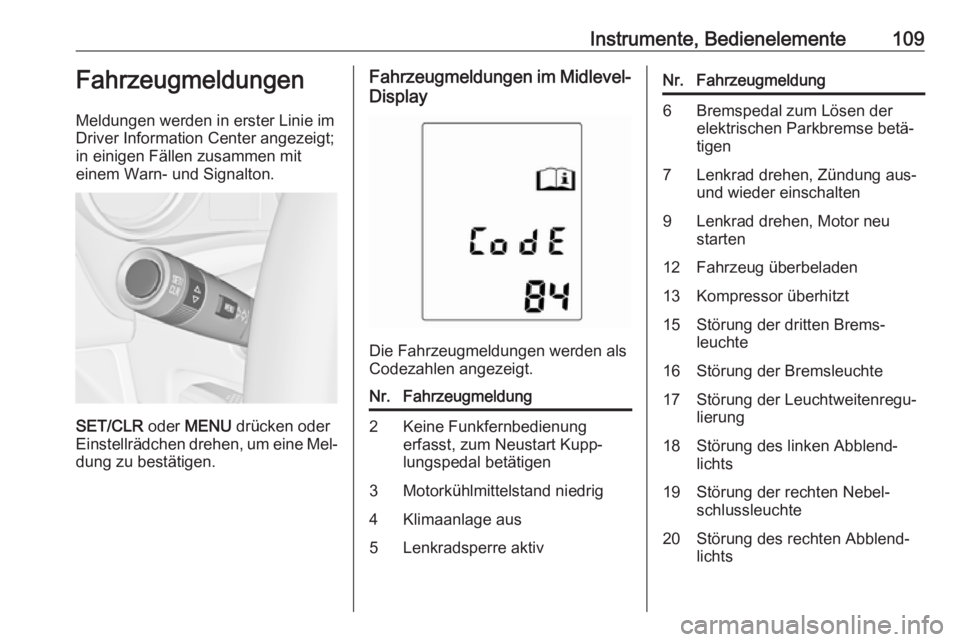

Instrumente, Bedienelemente109Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center angezeigt;
in einigen Fällen zusammen mit
einem Warn- und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine Mel‐ dung zu bestätigen.
Fahrzeugmeldungen im Midlevel-
Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen3Motorkühlmittelstand niedrig4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und wieder einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

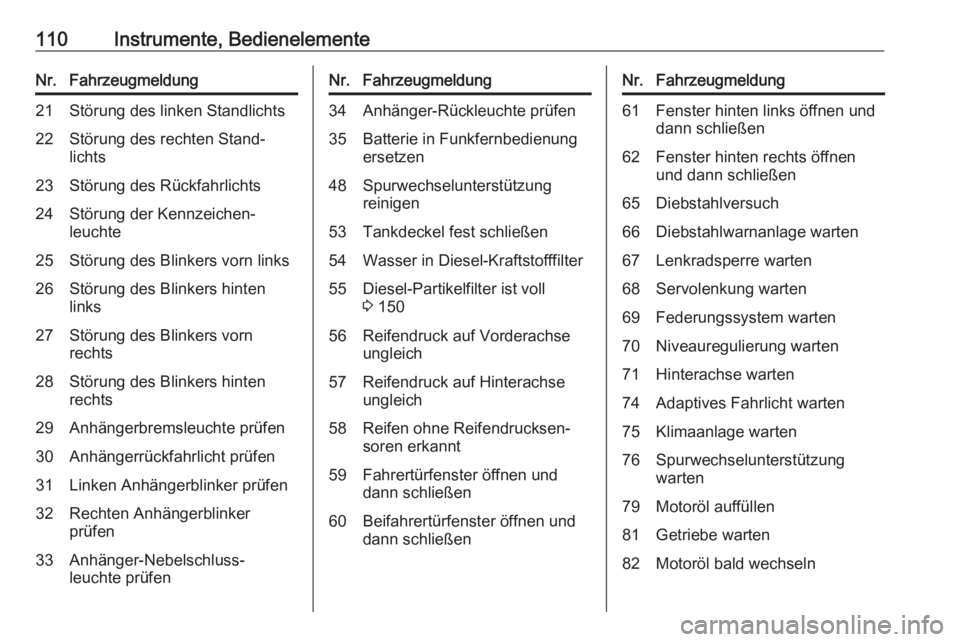

110Instrumente, BedienelementeNr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfen33Anhänger-Nebelschluss‐
leuchte prüfenNr.Fahrzeugmeldung34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Spurwechselunterstützung
reinigen53Tankdeckel fest schließen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 15056Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen und
dann schließen60Beifahrertürfenster öffnen und
dann schließenNr.Fahrzeugmeldung61Fenster hinten links öffnen und
dann schließen62Fenster hinten rechts öffnen
und dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten76Spurwechselunterstützung
warten79Motoröl auffüllen81Getriebe warten82Motoröl bald wechseln

Instrumente, Bedienelemente111Nr.Fahrzeugmeldung83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf Parken
schalten95Airbag warten128Motorhaube geöffnet134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe warten174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltetFahrzeugmeldungen im Uplevel-
Display und Uplevel-Kombi-
Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
● Flüssigkeitsstände
● Diebstahlwarnanlage
● Bremsen
● Antriebssysteme
● Fahrsysteme
● Geschwindigkeitsregler ● Erfassungssysteme
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● Wisch-/Waschanlage
● Türen, Fenster
● Funkfernbedienung
● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe
● Reifendruck
● Diesel-Partikelfilter
Fahrzeugmeldungen im
Color-Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Color-Info-Display. Multifunktionsknopf zum Bestätigeneiner Meldung drücken. Manche Mel‐
dungen werden nur wenige Sekun‐
den lang angezeigt.
Warn- und Signaltöne
Es ertönt ein einzelner Warnton.

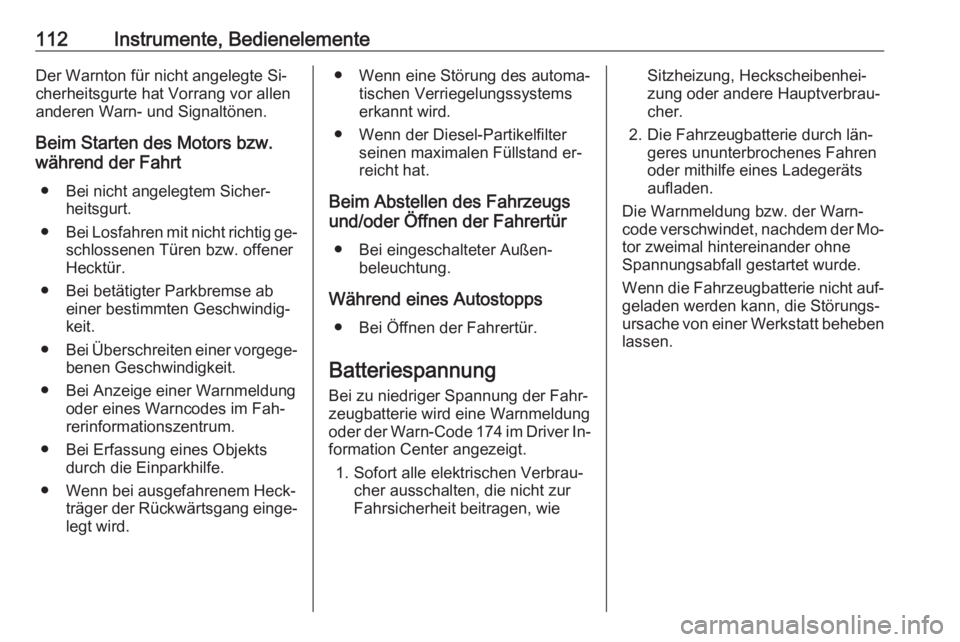

112Instrumente, BedienelementeDer Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
Beim Starten des Motors bzw.
während der Fahrt
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Losfahren mit nicht richtig ge‐
schlossenen Türen bzw. offener
Hecktür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐keit.
● Bei Überschreiten einer vorgege‐
benen Geschwindigkeit.
● Bei Anzeige einer Warnmeldung oder eines Warncodes im Fah‐
rerinformationszentrum.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Wenn bei ausgefahrenem Heck‐ träger der Rückwärtsgang einge‐legt wird.● Wenn eine Störung des automa‐ tischen Verriegelungssystems
erkannt wird.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand er‐
reicht hat.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wieSitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐ cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐
code verschwindet, nachdem der Mo‐ tor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben
lassen.

Instrumente, Bedienelemente113Bordcomputer
Die Menüs und Funktionen können über die Tasten am Blinkerhebel aus‐
gewählt werden 3 103.
MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Bordcomputer Informationsmenü im
Uplevel-Display
Einstellrädchen drehen, um eines der Untermenüs auszuwählen:
● Tageskilometerzähler 1
● Tageskilometerzähler 2
● Reichweite
● Durchschnittsverbrauch
● Momentanverbrauch
● Durchschnittsgeschwindigkeit
● Digitale Geschwindigkeit
Bordcomputer Informationsmenü im
Uplevel-Kombi-Display
Zum Auswählen einer Seite das Ein‐ stellrädchen drehen:

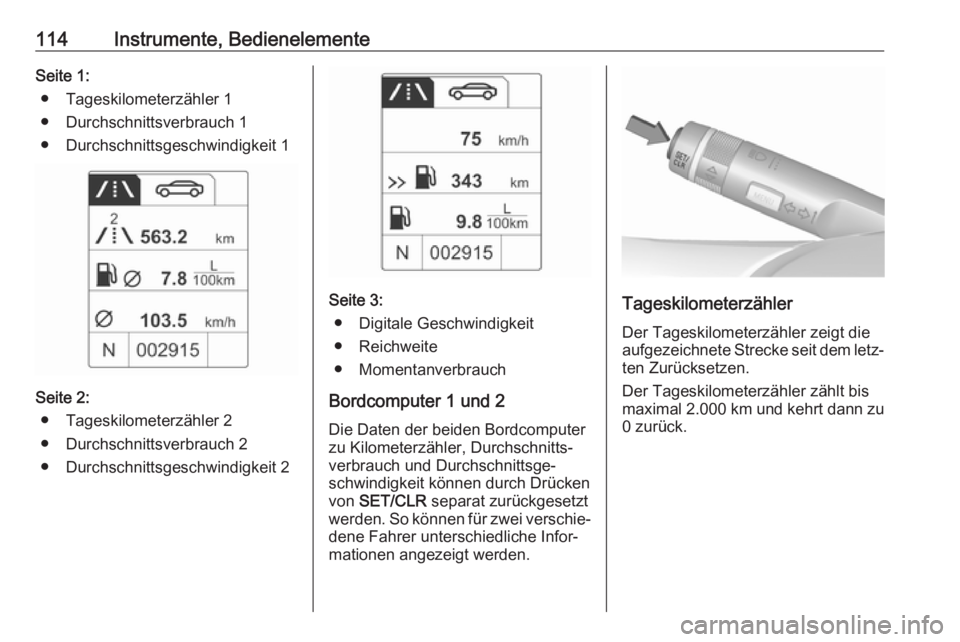

114Instrumente, BedienelementeSeite 1:● Tageskilometerzähler 1
● Durchschnittsverbrauch 1
● Durchschnittsgeschwindigkeit 1
Seite 2: ● Tageskilometerzähler 2
● Durchschnittsverbrauch 2
● Durchschnittsgeschwindigkeit 2
Seite 3: ● Digitale Geschwindigkeit
● Reichweite
● Momentanverbrauch
Bordcomputer 1 und 2 Die Daten der beiden Bordcomputer
zu Kilometerzähler, Durchschnitts‐
verbrauch und Durchschnittsge‐
schwindigkeit können durch Drücken
von SET/CLR separat zurückgesetzt
werden. So können für zwei verschie‐ dene Fahrer unterschiedliche Infor‐
mationen angezeigt werden.Tageskilometerzähler
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 2.000 km und kehrt dann zu
0 zurück.

Instrumente, Bedienelemente115
Zum Zurücksetzen des Tageskilo‐
meterzählers SET/CLR am Blinker‐
hebel einige Sekunden lang gedrückt
halten oder bei Fahrzeugen mit einer
Rückstelltaste diese in der Nähe des
Tachometers einzeln für die ausge‐
wählte Seite 1 oder 2 drücken.
Kraftstoffreichweite
Die Reichweite wird aus dem momen‐
tanen Tankfüllstand und dem Mo‐
mentanverbrauch errechnet. Die An‐
zeige erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt.
Wenn sofort nachgetankt werden
muss, wird eine Warnmeldung ange‐
zeigt.
Darüber hinaus leuchtet die Kontroll‐
leuchte i in der Kraftstoffanzeige
auf oder blinkt 3 101.
Kraftstoffreichweite bei der LPG- Ausführung
Die ungefähre verbleibende Reich‐ weite mit dem verbleibenden Kraft‐
stoff im Benzintank und im LPG-Tank wird getrennt und kumulativ für beide
Kraftstoffsorten angezeigt. Auf
SET/CLR drücken, um zwischen den
Modi zu wechseln.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen SET/CLR einzeln
für die ausgewählte Seite 1 oder 2 ei‐
nige Sekunden lang gedrückt halten.Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Durchschnittsverbrauch be‐
zieht sich auf den aktuell ausgewähl‐
ten Modus (LPG oder Benzin).
Momentanverbrauch Anzeige des Momentanverbrauchs.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Momentanverbrauch bezieht
sich auf den aktuell ausgewählten
Modus (LPG oder Benzin).
Durchschnittsgeschwindigkeit Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen SET/CLR einzeln
für die ausgewählte Seite 1 oder 2 ei‐
nige Sekunden lang gedrückt halten.
Digitale Geschwindigkeit Digitale Anzeige der aktuellen Ge‐
schwindigkeit.

116Instrumente, BedienelementePersonalisierungFahrzeugpersonalisierung
Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐
duell für jeden Fahrzeugschlüssel ge‐ speichert werden. Gespeicherte Ein‐stellungen 3 21.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
eventuell manche der nachfolgend
beschriebenen Funktionen nicht ver‐
fügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Persönliche Einstellungen im
Graphic-Info-Display
CD 300/CD 400/CD 400plus
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Die folgenden Einstellungen können
durch Drehen und Drücken des Multi‐
funktionsknopfs ausgewählt werden:
● Sprachen (Languages)
● Uhrzeit & Datum
● Radioeinstellungen
● Telefoneinstellungen
● Fahrzeugeinstellungen
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sprachen (Languages)
Auswahl der gewünschten Sprache.
Uhrzeit & Datum
Siehe Uhr 3 88.
Radioeinstellungen
Siehe Beschreibung des Infotainment
Systems in der zugehörigen Betriebs‐ anleitung.
Telefoneinstellungen
Siehe Beschreibung des Infotainment
Systems in der zugehörigen Betriebs‐ anleitung.

Instrumente, Bedienelemente117Fahrzeugeinstellungen
●Klima- und Luftqualität
Autom. Gebläse : Ändert den
Luftstrom, der im Automatik‐
modus der Klimatisierung in den
Fahrgastraum strömt.
Klimaanlagenbetrieb : Steuert
den Zustand des Kühlkompres‐
sors, wenn das Fahrzeug gestar‐
tet wird. Letzte Einstellung (emp‐ fohlen) oder beim Fahrzeugstart
entweder immer EIN oder immer
AUS.
Autom. Heckscheibenheizung :
Schaltet die Heckscheibenhei‐
zung automatisch ein.
● Komforteinstellungen
Lautstärke Signaltöne : Ändert
die Lautstärke von Warn- und Signaltönen.
Personalisieren durch Fahrer :
Schaltet die Personalisierungs‐
funktion ein oder aus.
Heckwischer an in 'R' : Schaltet
die automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.
● Einparkhilfe / Kollisionserken‐
nung
Einparkhilfe : Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus.
● Wegausleuchtung
Dauer nach Verriegeln : Schaltet
die Beleuchtung beim Ausstei‐
gen ein oder aus bzw. ändert die
Einschaltdauer.
Beleuchtung mit Entriegelung :
Schaltet die Willkommensbe‐
leuchtung ein oder aus.
● Fern-Verriegeln / Entriegeln /
Start
Türfernentriegelung : Ändert die
Konfiguration so, dass beim Ent‐
riegeln entweder nur die Fahrer‐
tür oder das ganze Fahrzeug ent‐
riegelt wird.
● Werkseinst. wiederherstellen
Werkseinst. wiederherstellen :
Setzt alle Einstellungen auf die Standard-Einstellungen zurück.
Einstellungen im Colour-Info-
Display
CD 600/Navi 650/Navi 950

118Instrumente, Bedienelemente
CONFIG an der Frontplatte des Info‐
tainment Systems drücken, um das
Menü Einstellungen zu öffnen.
Durch Drehen am Multifunktions‐ knopf kann die Liste nach oben oder
unten gescrollt werden. Zum Anwäh‐
len eines Menüpunktes den Multi‐
funktionsknopf drücken (Navi 950 /
Navi 650: den äußeren Ring
drücken).● Sprachen (Languages)
● Datum und Uhrzeit
● Radioeinstellungen
● Telefoneinstellung
● Navigationseinstellungen
● Anzeigeeinstellungen
● Fahrzeugeinstellungen
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sprachen (Languages)
Auswahl der gewünschten Sprache.
Datum und Uhrzeit
Für weitere Informationen siehe
Handbuch Infotainment.
Radioeinstellungen
Für weitere Informationen siehe
Handbuch Infotainment.
Telefoneinstellung
Für weitere Informationen siehe
Handbuch Infotainment.
Navigationseinstellungen
Für weitere Informationen siehe
Handbuch Infotainment.
Anzeigeeinstellungen ● Homepage-Menü :
Für weitere Informationen siehe Handbuch Infotainment.
● Rückfahrkameraoptionen :
Zum Einstellen der Heckkamera-
Optionen drücken 3 163.
