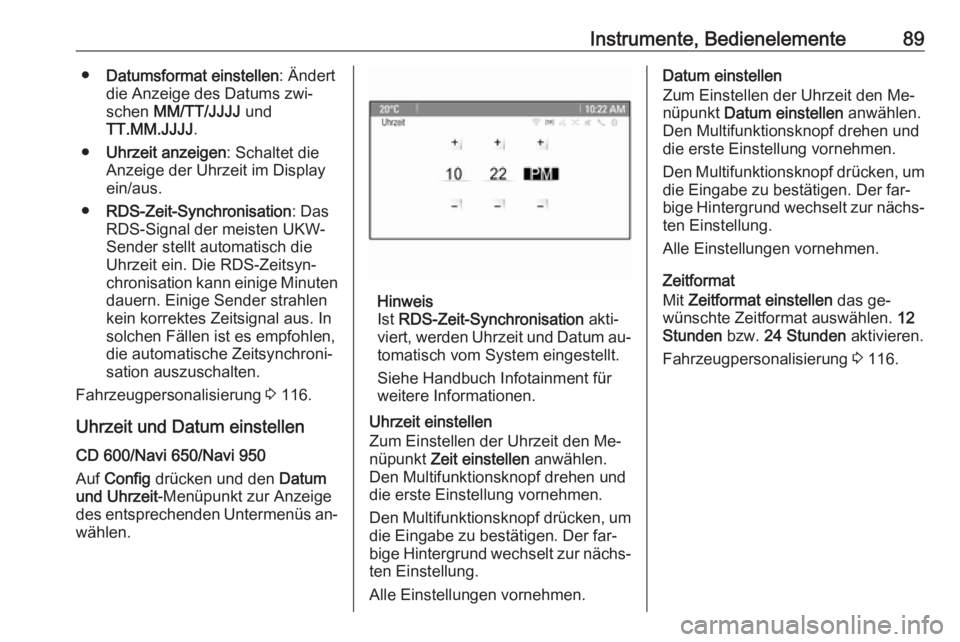

Instrumente, Bedienelemente89●Datumsformat einstellen : Ändert
die Anzeige des Datums zwi‐ schen MM/TT/JJJJ und
TT.MM.JJJJ .
● Uhrzeit anzeigen : Schaltet die
Anzeige der Uhrzeit im Display ein/aus.
● RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW-
Sender stellt automatisch die
Uhrzeit ein. Die RDS-Zeitsyn‐
chronisation kann einige Minuten dauern. Einige Sender strahlen
kein korrektes Zeitsignal aus. In solchen Fällen ist es empfohlen,
die automatische Zeitsynchroni‐
sation auszuschalten.
Fahrzeugpersonalisierung 3 116.
Uhrzeit und Datum einstellen CD 600/Navi 650/Navi 950
Auf Config drücken und den Datum
und Uhrzeit -Menüpunkt zur Anzeige
des entsprechenden Untermenüs an‐
wählen.
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Siehe Handbuch Infotainment für
weitere Informationen.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit den Me‐
nüpunkt Zeit einstellen anwählen.
Den Multifunktionsknopf drehen und die erste Einstellung vornehmen.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund wechselt zur nächs‐
ten Einstellung.
Alle Einstellungen vornehmen.
Datum einstellen
Zum Einstellen der Uhrzeit den Me‐
nüpunkt Datum einstellen anwählen.
Den Multifunktionsknopf drehen und die erste Einstellung vornehmen.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund wechselt zur nächs‐
ten Einstellung.
Alle Einstellungen vornehmen.
Zeitformat
Mit Zeitformat einstellen das ge‐
wünschte Zeitformat auswählen. 12
Stunden bzw. 24 Stunden aktivieren.
Fahrzeugpersonalisierung 3 116.

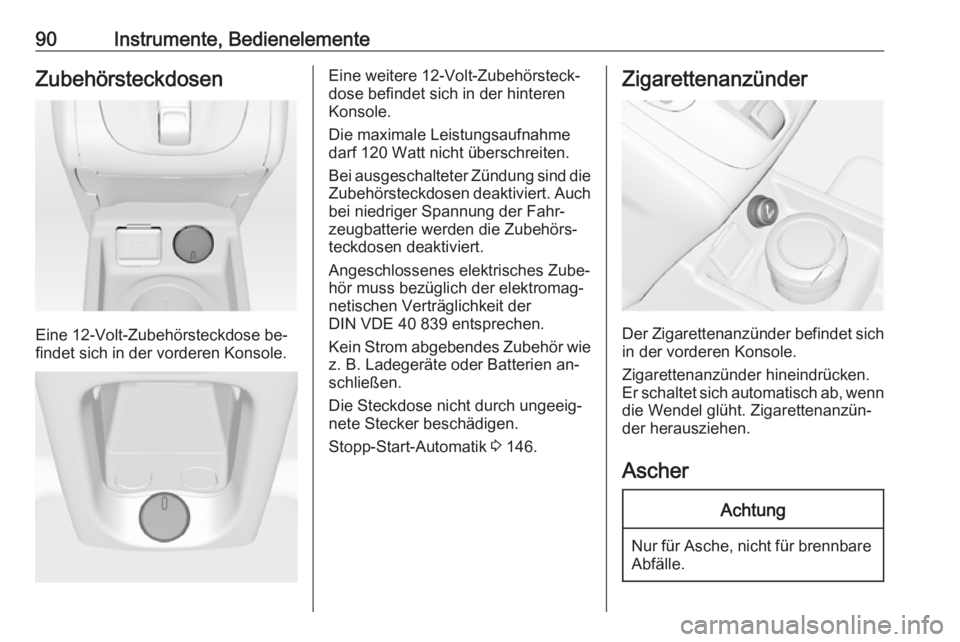

90Instrumente, BedienelementeZubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.
Eine weitere 12-Volt-Zubehörsteck‐
dose befindet sich in der hinteren Konsole.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐ nete Stecker beschädigen.
Stopp-Start-Automatik 3 146.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.

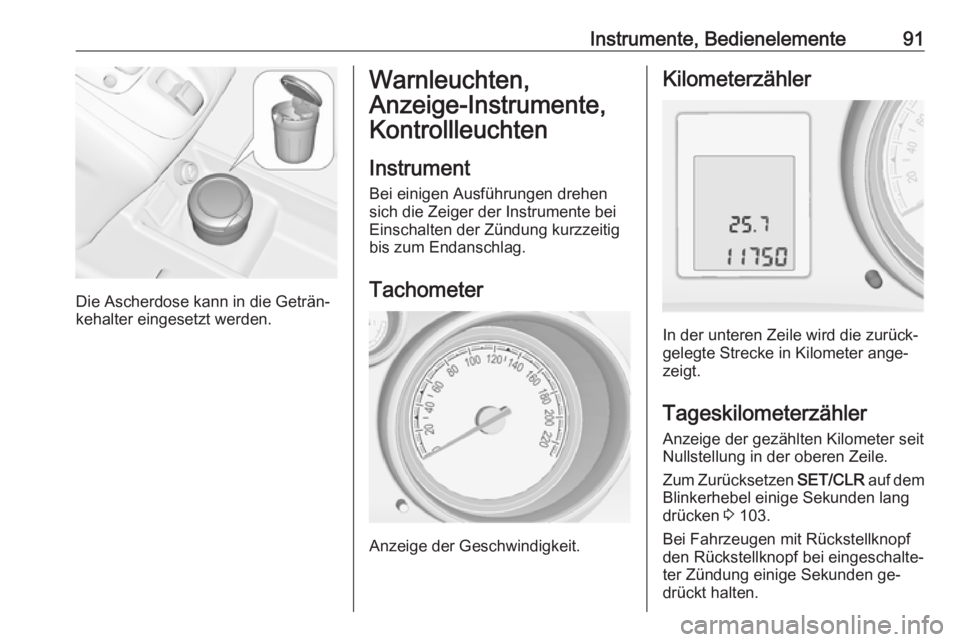

Instrumente, Bedienelemente91
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
In der unteren Zeile wird die zurück‐
gelegte Strecke in Kilometer ange‐
zeigt.
Tageskilometerzähler Anzeige der gezählten Kilometer seit
Nullstellung in der oberen Zeile.
Zum Zurücksetzen SET/CLR auf dem
Blinkerhebel einige Sekunden lang
drücken 3 103.
Bei Fahrzeugen mit Rückstellknopf
den Rückstellknopf bei eingeschalte‐
ter Zündung einige Sekunden ge‐
drückt halten.

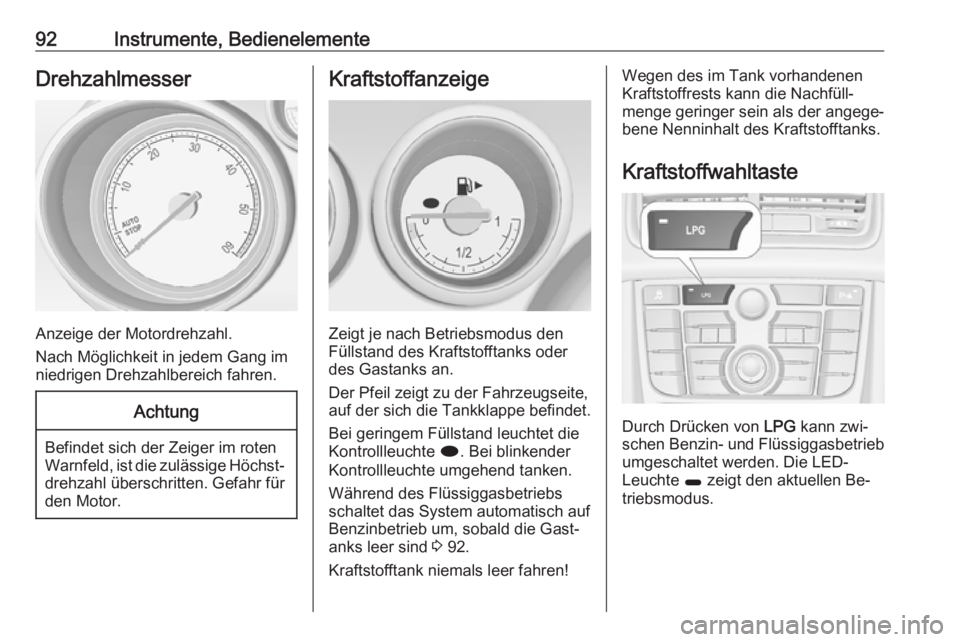

92Instrumente, BedienelementeDrehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt je nach Betriebsmodus den
Füllstand des Kraftstofftanks oder
des Gastanks an.
Der Pfeil zeigt zu der Fahrzeugseite,
auf der sich die Tankklappe befindet.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 92.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
Durch Drücken von LPG
kann zwi‐
schen Benzin- und Flüssiggasbetrieb umgeschaltet werden. Die LED-
Leuchte 1 zeigt den aktuellen Be‐
triebsmodus.

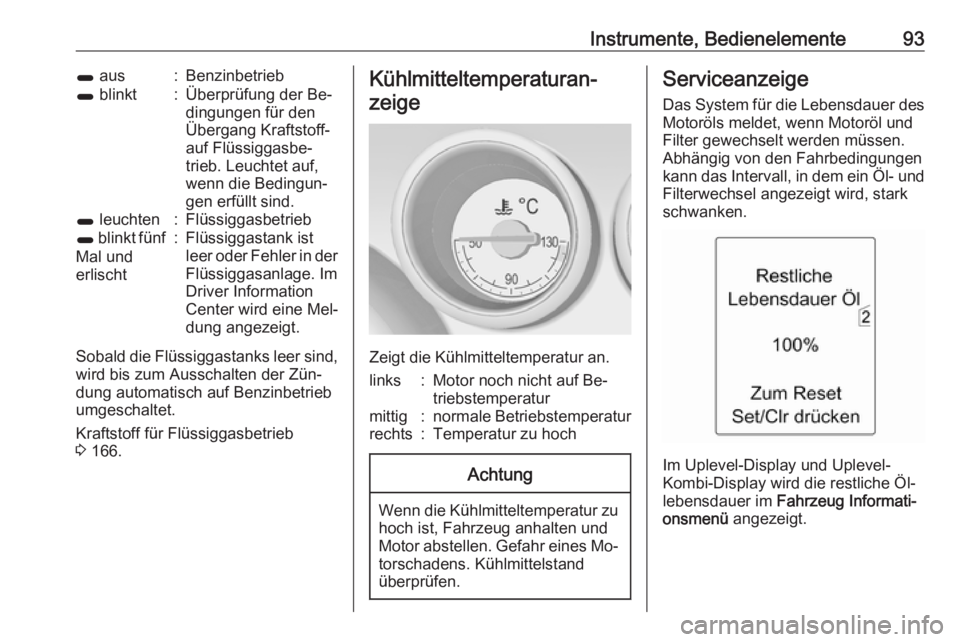

Instrumente, Bedienelemente931 aus:Benzinbetrieb1 blinkt:Überprüfung der Be‐
dingungen für den
Übergang Kraftstoff-
auf Flüssiggasbe‐
trieb. Leuchtet auf,
wenn die Bedingun‐
gen erfüllt sind.1 leuchten:Flüssiggasbetrieb1 blinkt fünf
Mal und
erlischt:Flüssiggastank ist
leer oder Fehler in der Flüssiggasanlage. Im
Driver Information
Center wird eine Mel‐
dung angezeigt.
Sobald die Flüssiggastanks leer sind,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 166.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links:Motor noch nicht auf Be‐
triebstemperaturmittig:normale Betriebstemperaturrechts:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Im Uplevel-Display und Uplevel-
Kombi-Display wird die restliche Öl‐
lebensdauer im Fahrzeug Informati‐
onsmenü angezeigt.

94Instrumente, BedienelementeIm Midlevel-Display wird mit der Kon‐
trollleuchte I die verbleibende Le‐
bensdauer des Motoröls angezeigt. Die Zündung muss dazu eingeschal‐
tet sein, der Motor darf nicht laufen.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:
Auf MENU drücken, um Fahrzeug In‐
formationsmenü auszuwählen.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert,
muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Auf SET/CLR zum Zurücksetzen
drücken. Die Zündung muss dazu
eingeschaltet sein, der Motor darf
nicht laufen.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Fahrerinformationszentrum Motoröl
muss demnächst gewechselt
werden bzw. ein Warncode ange‐
zeigt. Motoröl und Filter innerhalb von
einer Woche oder nach spätestens
500 km in einer Werkstatt wechseln
lassen (je nachdem, was zuerst der
Fall ist).
Fahrerinformationszentrum 3 103.
Serviceinformationen 3 231.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle In‐
strumentenausführungen.
Je nach Ausstattung kann die Posi‐
tion der Kontrollleuchten variieren.Beim Einschalten der Zündung leuch‐ ten die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung

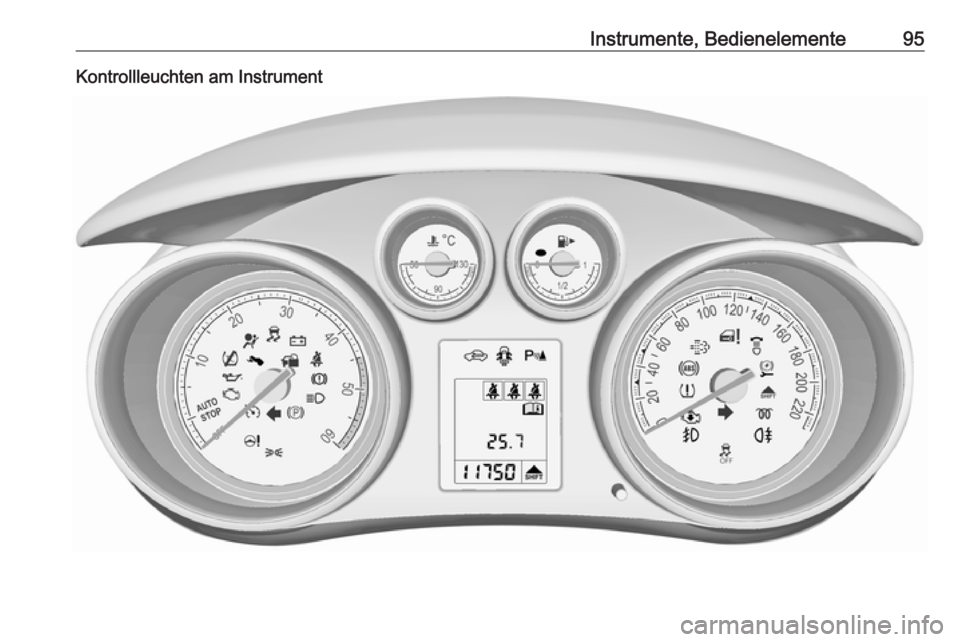

Instrumente, Bedienelemente95Kontrollleuchten am Instrument

96Instrumente, BedienelementeKontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 96XSicherheitsgurt anlegen 3 97vAirbag-System, Gurtstraffer
3 97VAirbagabschaltung 3 97pGenerator 3 98ZAbgas 3 98gFehlfunktion, Service 3 98RBremssystem, Kupplungs‐
system 3 98-Pedal betätigen 3 98mElektrische Parkbremse 3 99jStörung der elektrischen Park‐
bremse 3 99uAntiblockiersystem 3 99[Hochschalten 3 99cVariable Lenkunterstützung
3 99rUltraschall-Einparkhilfe 3 100nElektronische Stabilitäts‐
regelung ausgeschaltet 3 100bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 100kTraktionskontrolle ausge‐
schaltet 3 100!Vorglühen 3 100%Diesel-Partikelfilter 3 100wReifendruck-Kontrollsystem
3 101IMotoröldruck 3 101iKraftstoffmangel 3 101dWegfahrsperre 3 102#Reduzierte Motorleistung
3 1028Außenbeleuchtung 3 102CFernlicht 3 102fAdaptives Fahrlicht 3 102>Nebelscheinwerfer 3 102rNebelschlussleuchte 3 102mGeschwindigkeitsregler 3 102hTür offen 3 102^Automatische Betätigung der
Zentralverriegelung 3 102
Blinker
O leuchtet oder blinkt grün.

Instrumente, Bedienelemente97Leuchtet kurz
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen Si‐
cherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 187, Si‐
cherungen 3 197.
Blinker 3 128.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X leuchtet oder blinkt rot.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.Blinken
Nach dem Starten des Motors für ma‐
ximal 100 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 46.
Sicherheitsgurtstatus auf
Rücksitzen
> oder X im Driver Information Cen‐
ter blinkt oder leuchtet.
Leuchten
Nach dem Starten des Motors für ma‐ ximal 35 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Wenn ein nicht angelegter Sicher‐
heitsgurt während der Fahrt angelegt
wird.
Blinken
Nach Fahrtantritt, wenn der Sicher‐
heitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 46.
Airbag-System, Gurtstraffer v leuchtet rot.Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn sie nicht auf‐ leuchtet, nach 4 Sekunden nicht er‐
lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 45,
3 49.
Airbagabschaltung V leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für ca. 60 Sekunden. Der Bei‐
fahrer-Airbag ist aktiviert.
* leuchtet gelb.

98Instrumente, BedienelementeDer Beifahrer-Airbag ist deaktiviert
3 54.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.
Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.Fahrzeugmeldungen 3 109.
Bremssystem, Kupplungssystem
Stand der Brems- und
Kupplungsflüssigkeit
R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 184.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 156.
