Fahren und Bedienung169Wenn bei geschlossenem Sperrventil
kein Gasgeruch mehr wahrnehmbar
ist, kann das Fahrzeug im Benzinbe‐ trieb verwendet werden. Wenn der
Gasgeruch weiter besteht, den Motor
nicht starten. Störungsursache um‐
gehend von einer Werkstatt beheben lassen.
Bei Benutzung unterirdischer Parkga‐
ragen die Anweisungen des Betrei‐
bers und die örtlichen gesetzlichen
Bestimmungen einhalten.
Hinweis
Bei einem Unfall Zündung und Be‐
leuchtung ausschalten. Das manu‐
elle Absperrventil am Multifunktions‐

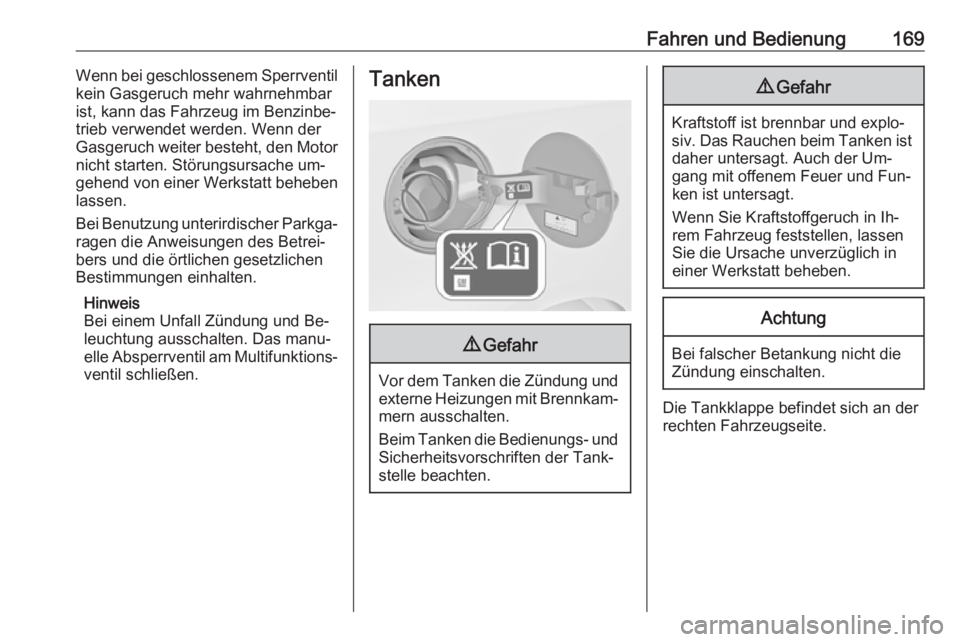

ventil schließen.Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.

170Fahren und Bedienung

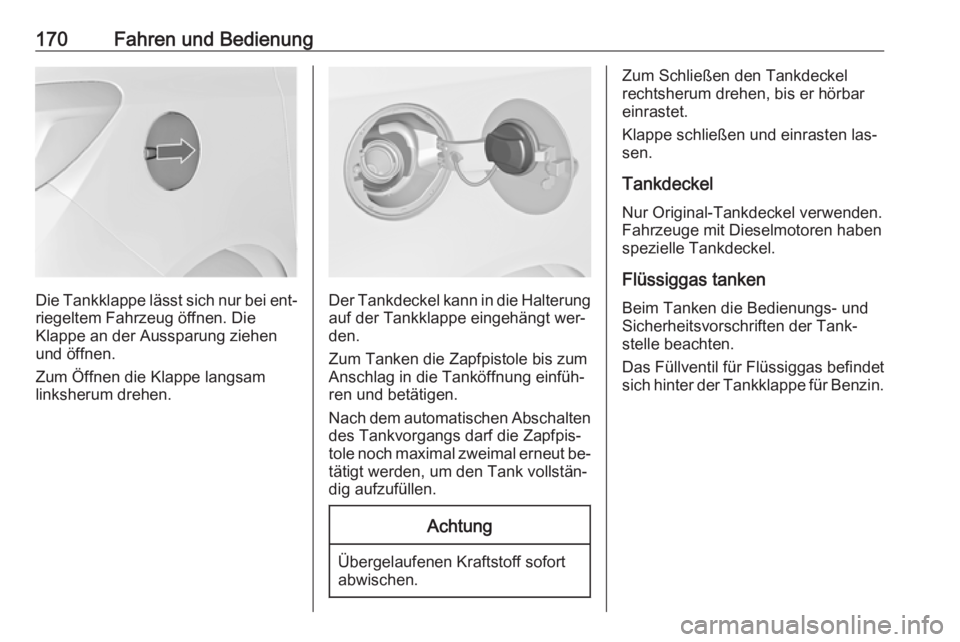

Die Tankklappe lässt sich nur bei ent‐riegeltem Fahrzeug öffnen. Die
Klappe an der Aussparung ziehen
und öffnen.
Zum Öffnen die Klappe langsam
linksherum drehen.Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt wer‐
den.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐ tole noch maximal zweimal erneut be‐ tätigt werden, um den Tank vollstän‐
dig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel
rechtsherum drehen, bis er hörbar
einrastet.
Klappe schließen und einrasten las‐
sen.
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
Flüssiggas tanken
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Das Füllventil für Flüssiggas befindet
sich hinter der Tankklappe für Benzin.

Fahren und Bedienung171

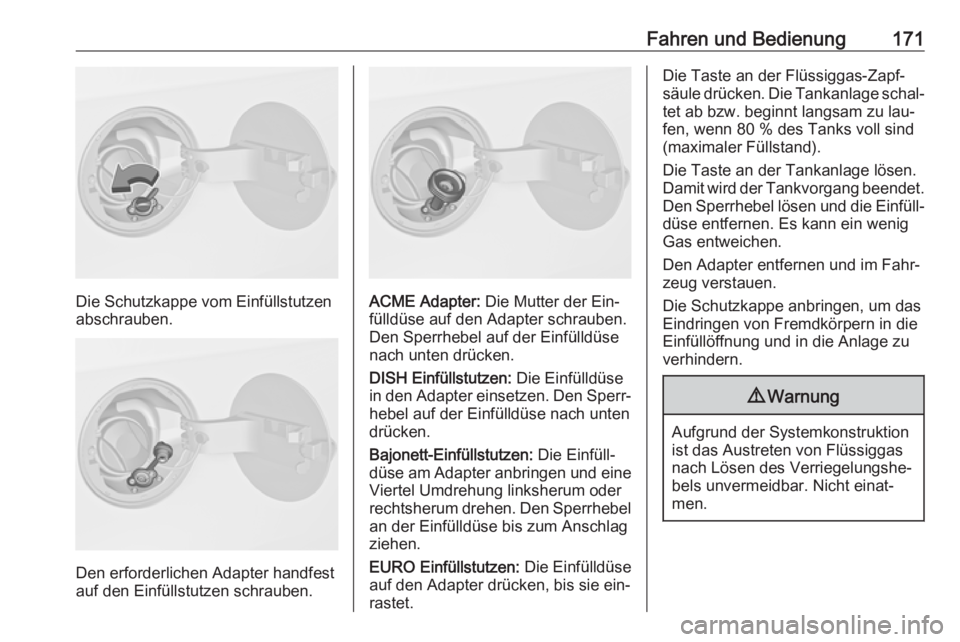

Die Schutzkappe vom Einfüllstutzen
abschrauben.
Den erforderlichen Adapter handfest
auf den Einfüllstutzen schrauben.
ACME Adapter: Die Mutter der Ein‐
fülldüse auf den Adapter schrauben. Den Sperrhebel auf der Einfülldüse
nach unten drücken.
DISH Einfüllstutzen: Die Einfülldüse
in den Adapter einsetzen. Den Sperr‐ hebel auf der Einfülldüse nach unten
drücken.
Bajonett-Einfüllstutzen: Die Einfüll‐
düse am Adapter anbringen und eine
Viertel Umdrehung linksherum oder
rechtsherum drehen. Den Sperrhebel an der Einfülldüse bis zum Anschlag
ziehen.
EURO Einfüllstutzen: Die Einfülldüse
auf den Adapter drücken, bis sie ein‐
rastet.
Die Taste an der Flüssiggas-Zapf‐ säule drücken. Die Tankanlage schal‐
tet ab bzw. beginnt langsam zu lau‐
fen, wenn 80 % des Tanks voll sind
(maximaler Füllstand).
Die Taste an der Tankanlage lösen.
Damit wird der Tankvorgang beendet.
Den Sperrhebel lösen und die Einfüll‐
düse entfernen. Es kann ein wenig
Gas entweichen.
Den Adapter entfernen und im Fahr‐
zeug verstauen.
Die Schutzkappe anbringen, um das
Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.

172Fahren und Bedienung9Warnung
Der Flüssiggastank darf aus Si‐
cherheitsgründen nur zu 80 % ge‐
füllt werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge au‐
tomatisch. Wenn eine größere Menge
eingefüllt wird, empfehlen wir, das
Fahrzeug erst dann Sonnenlicht aus‐
zusetzen, wenn die überschüssige
Menge verbraucht ist.

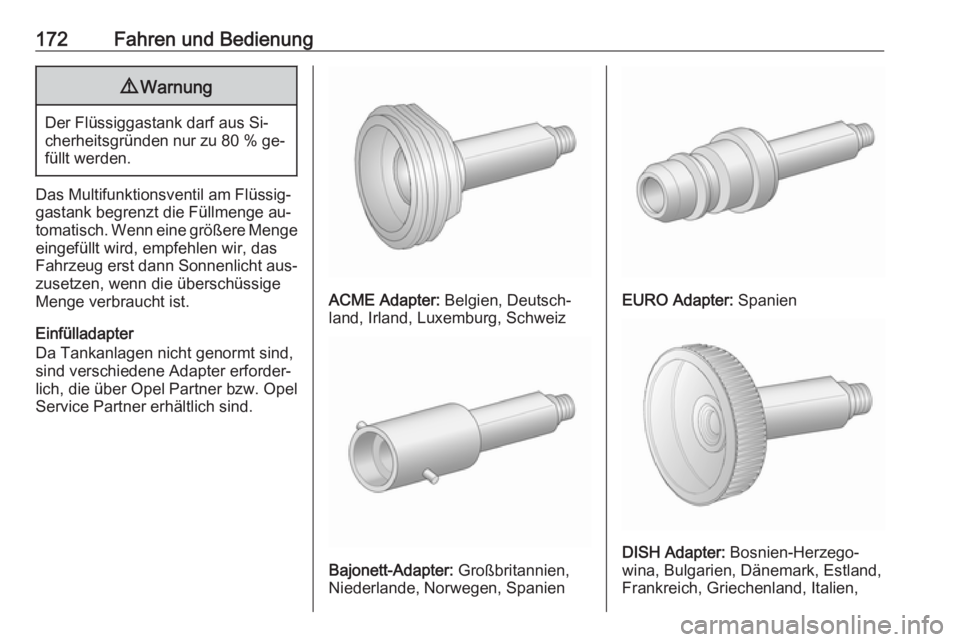

Einfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐
lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
DISH Adapter: Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Estland,
Frankreich, Griechenland, Italien,

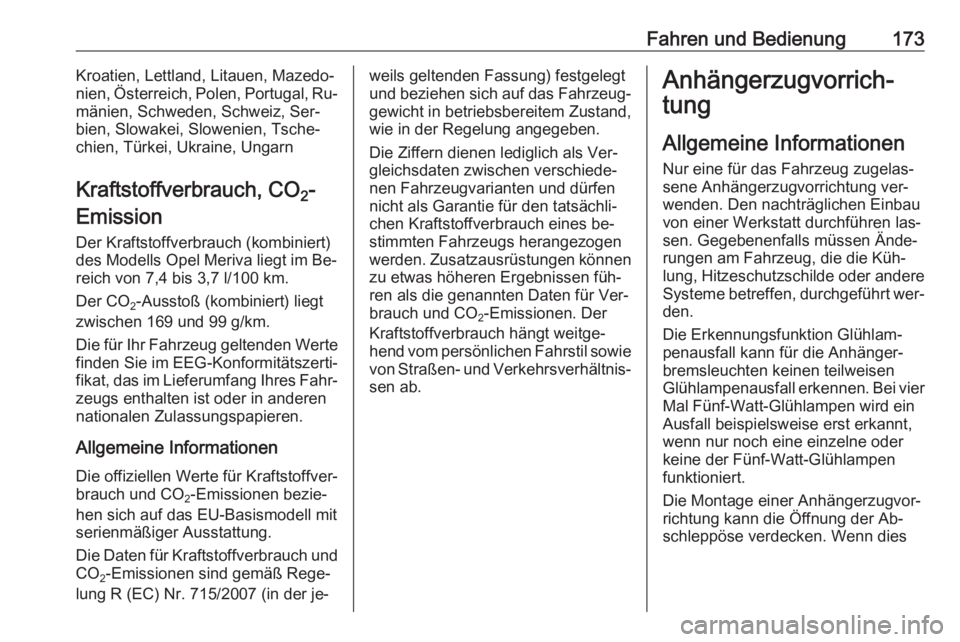

Fahren und Bedienung173Kroatien, Lettland, Litauen, Mazedo‐
nien, Österreich, Polen, Portugal, Ru‐
mänien, Schweden, Schweiz, Ser‐
bien, Slowakei, Slowenien, Tsche‐
chien, Türkei, Ukraine, Ungarn
Kraftstoffverbrauch, CO 2-
Emission Der Kraftstoffverbrauch (kombiniert)
des Modells Opel Meriva liegt im Be‐
reich von 7,4 bis 3,7 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 169 und 99 g/km.
Die für Ihr Fahrzeug geltenden Werte finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐
zeugs enthalten ist oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐
brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit
serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-Emissionen sind gemäß Rege‐
lung R (EC) Nr. 715/2007 (in der je‐weils geltenden Fassung) festgelegt
und beziehen sich auf das Fahrzeug‐
gewicht in betriebsbereitem Zustand,
wie in der Regelung angegeben.
Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfen
nicht als Garantie für den tatsächli‐
chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden. Zusatzausrüstungen können zu etwas höheren Ergebnissen füh‐ren als die genannten Daten für Ver‐
brauch und CO 2-Emissionen. Der
Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐
sen ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐sene Anhängerzugvorrichtung ver‐
wenden. Den nachträglichen Einbau
von einer Werkstatt durchführen las‐
sen. Gegebenenfalls müssen Ände‐
rungen am Fahrzeug, die die Küh‐
lung, Hitzeschutzschilde oder andere Systeme betreffen, durchgeführt wer‐
den.
Die Erkennungsfunktion Glühlam‐
penausfall kann für die Anhänger‐ bremsleuchten keinen teilweisen
Glühlampenausfall erkennen. Bei vier Mal Fünf-Watt-Glühlampen wird ein
Ausfall beispielsweise erst erkannt,
wenn nur noch eine einzelne oder
keine der Fünf-Watt-Glühlampen
funktioniert.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdecken. Wenn dies

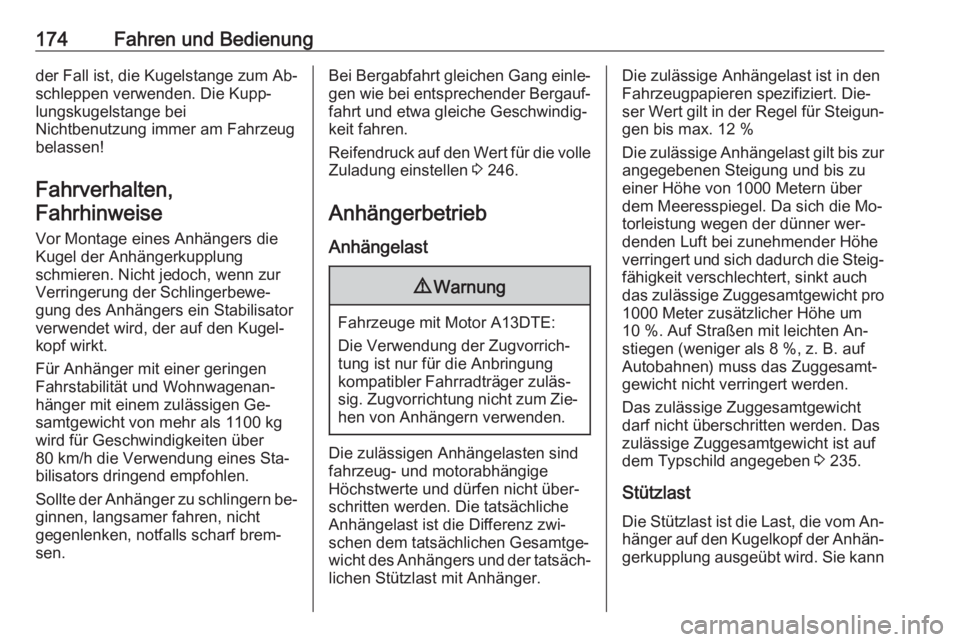

174Fahren und Bedienungder Fall ist, die Kugelstange zum Ab‐
schleppen verwenden. Die Kupp‐
lungskugelstange bei
Nichtbenutzung immer am Fahrzeug
belassen!
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Wohnwagenan‐ hänger mit einem zulässigen Ge‐
samtgewicht von mehr als 1100 kg
wird für Geschwindigkeiten über
80 km/h die Verwendung eines Sta‐
bilisators dringend empfohlen.
Sollte der Anhänger zu schlingern be‐ ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung einstellen 3 246.
Anhängerbetrieb Anhängelast9 Warnung
Fahrzeuge mit Motor A13DTE:
Die Verwendung der Zugvorrich‐
tung ist nur für die Anbringung
kompatibler Fahrradträger zuläs‐
sig. Zugvorrichtung nicht zum Zie‐
hen von Anhängern verwenden.
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert gilt in der Regel für Steigun‐
gen bis max. 12 %
Die zulässige Anhängelast gilt bis zur
angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐ fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht pro
1000 Meter zusätzlicher Höhe um
10 %. Auf Straßen mit leichten An‐
stiegen (weniger als 8 %, z. B. auf Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 235.
Stützlast Die Stützlast ist die Last, die vom An‐
hänger auf den Kugelkopf der Anhän‐ gerkupplung ausgeübt wird. Sie kann

Fahren und Bedienung175durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast
(75 kg) ist auf dem Typschild der An‐
hängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige
Last an, vor allem bei schweren An‐
hängern. Die Stützlast sollte nie unter
25 kg sinken.
Hinterachslast
Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, dürfen
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
80 kg (Fahrzeuge mit LPG-System:
110 kg) und das zulässige Gesamt‐
gewicht um 70 kg (Fahrzeuge mit
LPG-System: 95 kg) überschritten
werden. Wird die zulässige Hinter‐
achslast überschritten, gilt eine
Höchstgeschwindigkeit von
100 km/h.ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.

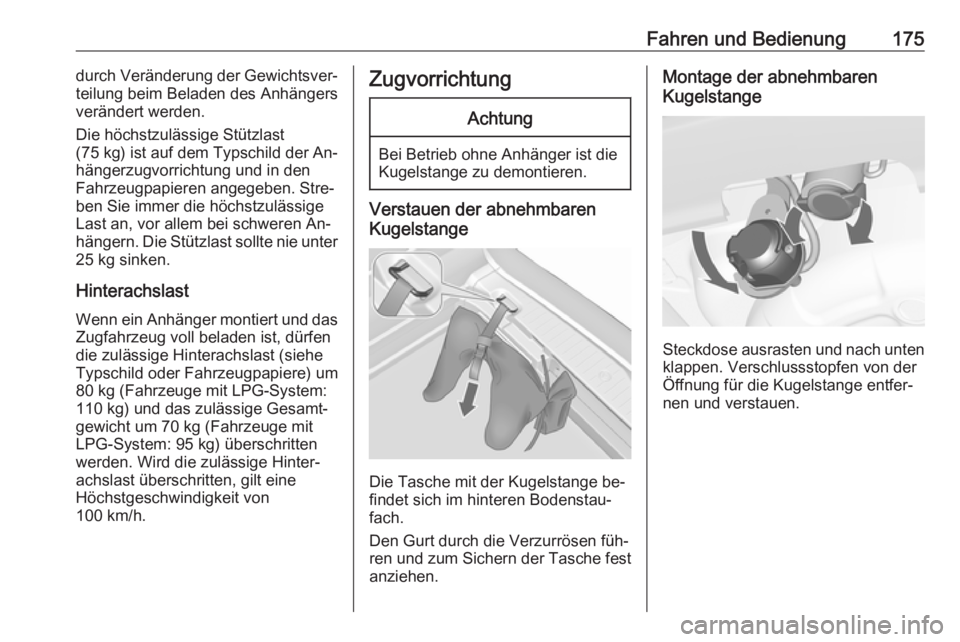

Verstauen der abnehmbaren
Kugelstange
Die Tasche mit der Kugelstange be‐
findet sich im hinteren Bodenstau‐
fach.
Den Gurt durch die Verzurrösen füh‐
ren und zum Sichern der Tasche fest
anziehen.
Montage der abnehmbaren
Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.

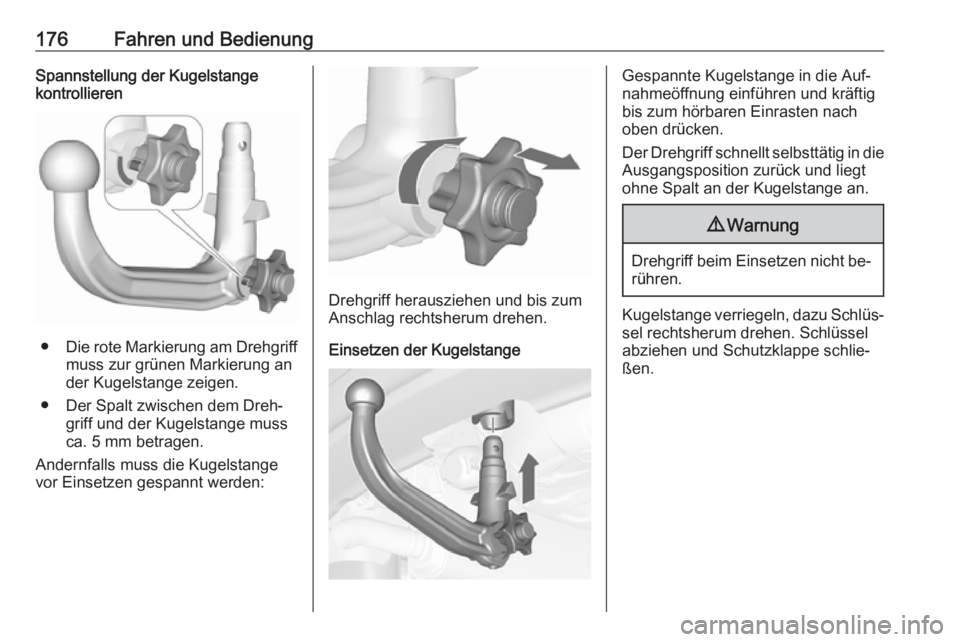

176Fahren und BedienungSpannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 5 mm betragen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht be‐
rühren.
Kugelstange verriegeln, dazu Schlüs‐sel rechtsherum drehen. Schlüssel
abziehen und Schutzklappe schlie‐
ßen.

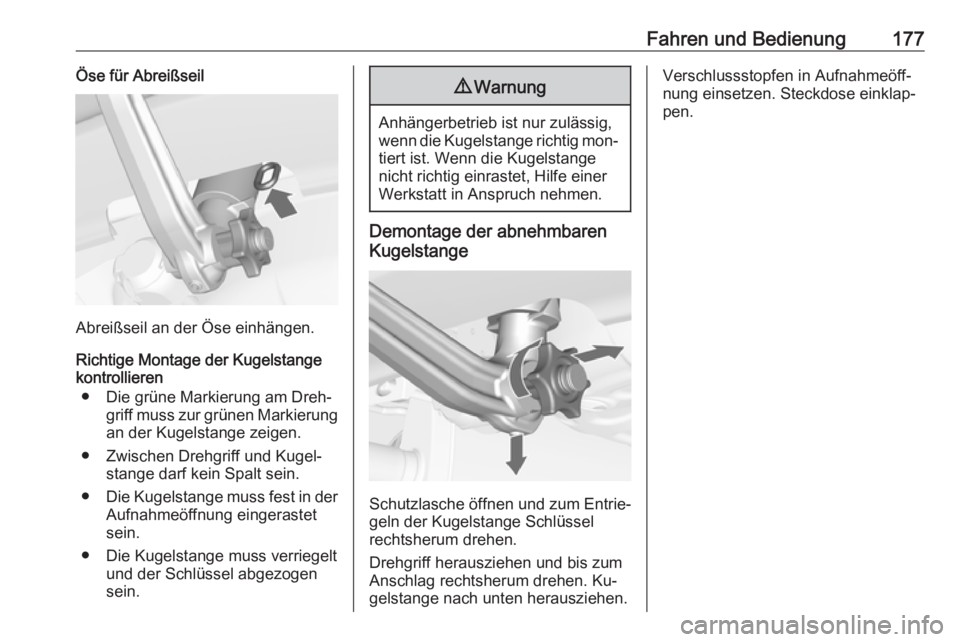

Fahren und Bedienung177Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.
9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der abnehmbaren
Kugelstange
Schutzlasche öffnen und zum Entrie‐
geln der Kugelstange Schlüssel
rechtsherum drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen. Ku‐
gelstange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.

178FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........179
Zubehör und Änderungen am Fahrzeug ................................ 179
Fahrzeugeinlagerung ..............179
Altfahrzeugrücknahme ............180
Fahrzeugüberprüfungen ............180
Durchführung von Arbeiten .....180
Motorhaube ............................. 180
Motoröl .................................... 181
Kühlmittel ................................. 182
Lenkunterstützungsflüssigkeit . 183
Waschflüssigkeit ......................183
Bremsen .................................. 184
Bremsflüssigkeit ......................184
Fahrzeugbatterie .....................184
Diesel-Kraftstoffsystem entlüften .................................. 186
Scheibenwischerwechsel ........187
Glühlampen auswechseln .........187
Halogen-Scheinwerfer .............187
Adaptives Fahrlicht ..................190
Nebelscheinwerfer ...................191
Vordere Blinkleuchte ...............192
Rückleuchten ........................... 193
Seitliche Blinkleuchten ............195Kennzeichenleuchte ................196
Innenleuchten .......................... 197
Instrumententafelbeleuchtung . 197
Elektrische Anlage .....................197
Sicherungen ............................ 197
Sicherungskasten im Motorraum .............................. 199
Sicherungskasten in der Instrumententafel ...................201
Sicherungskasten im Laderaum ............................... 202
Wagenwerkzeug ........................203
Räder und Reifen ......................205
Winterreifen ............................. 205
Reifenbezeichnungen ..............205
Reifendruck ............................. 205
Reifendruck-Kontrollsystem ....207
Profiltiefe ................................. 210
Reifenumrüstung .....................211
Radabdeckungen ....................211
Schneeketten .......................... 212
Reifenreparaturset ...................212
Radwechsel ............................. 217
Reserverad .............................. 221
Starthilfe ..................................... 223Abschleppen.............................. 225
Eigenes Fahrzeug abschleppen ........................... 225
Anderes Fahrzeug abschleppen ........................... 226
Fahrzeugpflege .......................... 227
Außenpflege ............................ 227
Innenraumpflege .....................229
