OPEL MERIVA 2016.5 Betriebsanleitung (in German)

Fahrzeugwartung199Sicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Abdeckung lösen, anheben und ab‐
nehmen.
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht richtig geschlossenem Si‐
cherungskasten kann es zu Funk‐
tionsstörungen kommen.
Nr.Stromkreis1Anlasser2–3Kraftstofffilter/Kühlung4Hupe5Klemme 306Motorsteuergerät/Getriebesteu‐
ergerät7Nebelscheinwerfer8Motorkühlung9Motorkühlung10Unterdruckpumpe11Zündung/Vorglühen12Leuchtweitenregulierung13Klimaanlage/Klemme 1514Getriebesteuergerät15Fernlicht rechts16Fernlicht links

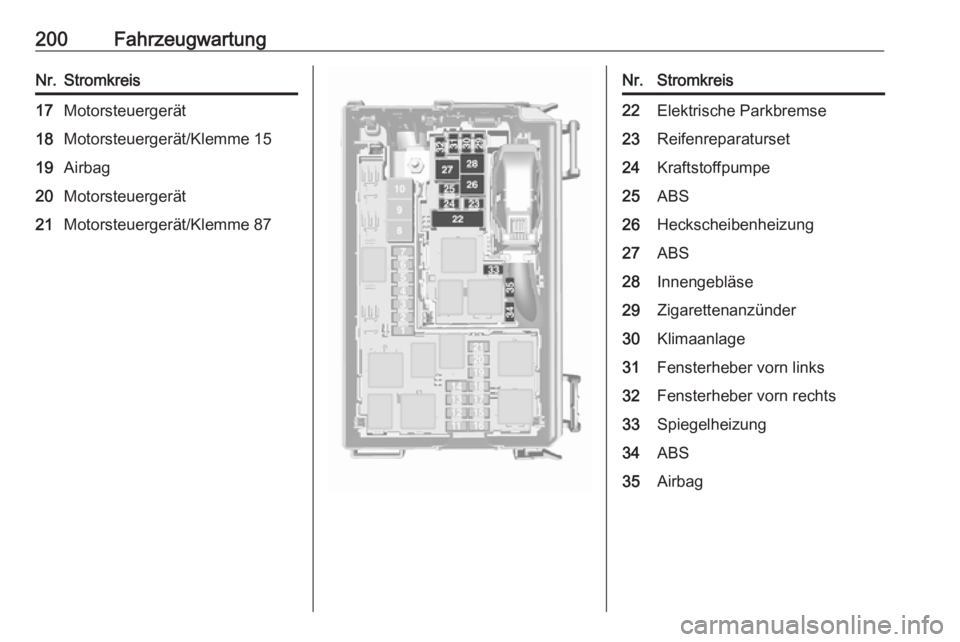

200FahrzeugwartungNr.Stromkreis17Motorsteuergerät18Motorsteuergerät/Klemme 1519Airbag20Motorsteuergerät21Motorsteuergerät/Klemme 87Nr.Stromkreis22Elektrische Parkbremse23Reifenreparaturset24Kraftstoffpumpe25ABS26Heckscheibenheizung27ABS28Innengebläse29Zigarettenanzünder30Klimaanlage31Fensterheber vorn links32Fensterheber vorn rechts33Spiegelheizung34ABS35Airbag

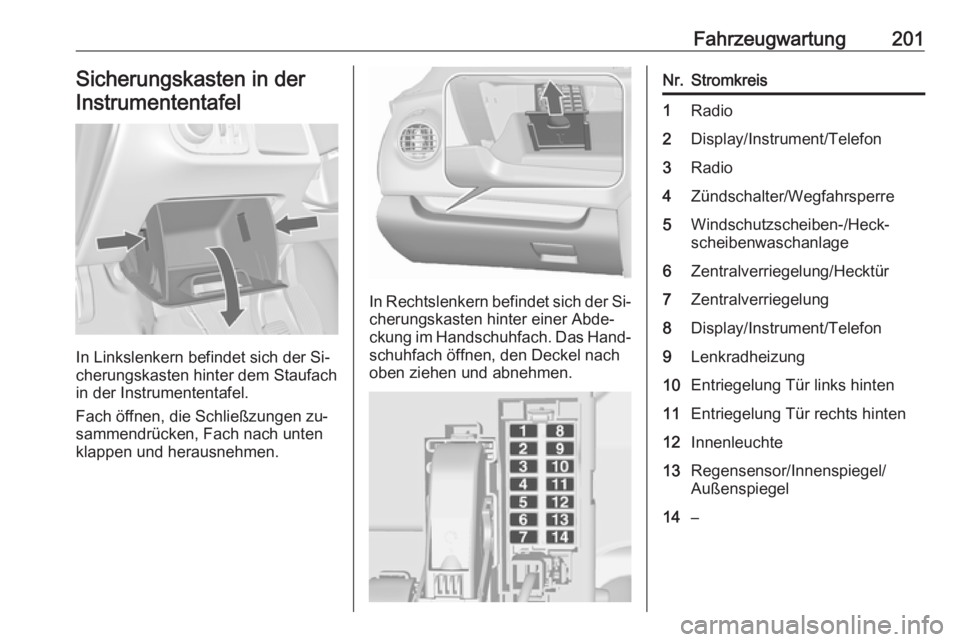

Fahrzeugwartung201Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Fach öffnen, die Schließzungen zu‐ sammendrücken, Fach nach unten
klappen und herausnehmen.
In Rechtslenkern befindet sich der Si‐ cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, den Deckel nach
oben ziehen und abnehmen.
Nr.Stromkreis1Radio2Display/Instrument/Telefon3Radio4Zündschalter/Wegfahrsperre5Windschutzscheiben-/Heck‐
scheibenwaschanlage6Zentralverriegelung/Hecktür7Zentralverriegelung8Display/Instrument/Telefon9Lenkradheizung10Entriegelung Tür links hinten11Entriegelung Tür rechts hinten12Innenleuchte13Regensensor/Innenspiegel/
Außenspiegel14–

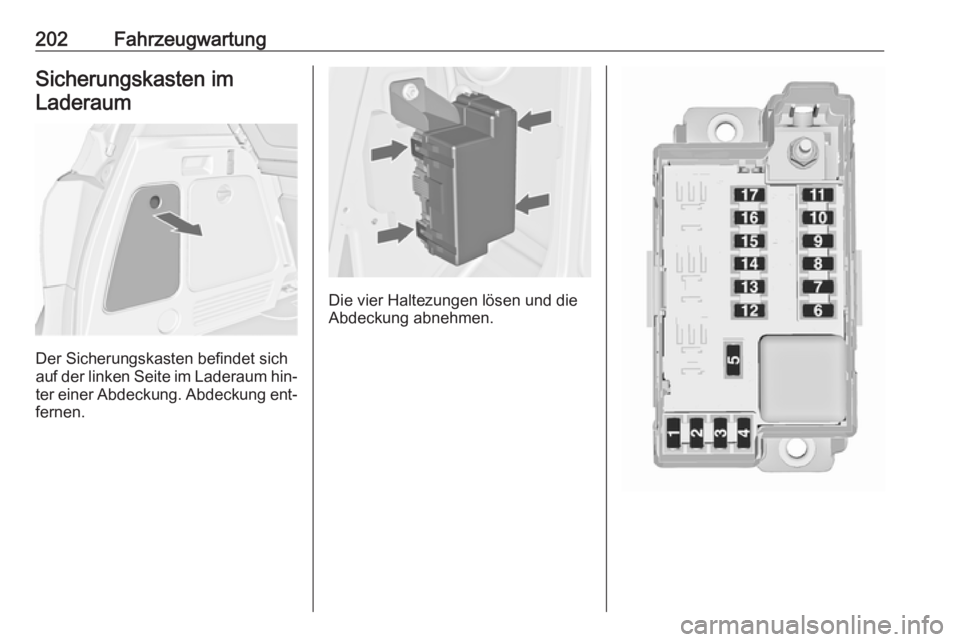

202FahrzeugwartungSicherungskasten imLaderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung. Abdeckung ent‐ fernen.
Die vier Haltezungen lösen und die
Abdeckung abnehmen.

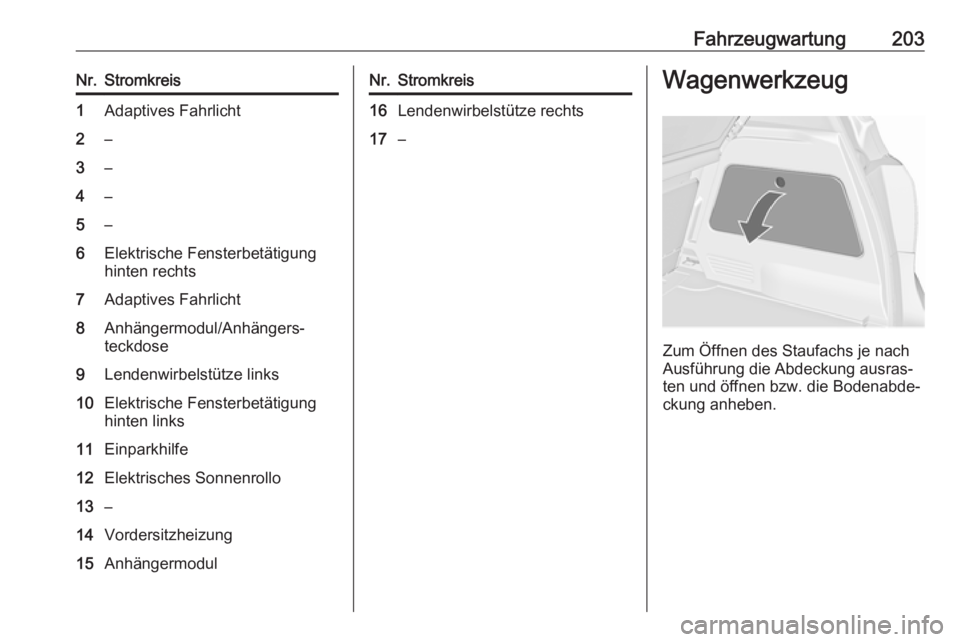

Fahrzeugwartung203Nr.Stromkreis1Adaptives Fahrlicht2–3–4–5–6Elektrische Fensterbetätigung
hinten rechts7Adaptives Fahrlicht8Anhängermodul/Anhängers‐
teckdose9Lendenwirbelstütze links10Elektrische Fensterbetätigung
hinten links11Einparkhilfe12Elektrisches Sonnenrollo13–14Vordersitzheizung15AnhängermodulNr.Stromkreis16Lendenwirbelstütze rechts17–Wagenwerkzeug
Zum Öffnen des Staufachs je nach
Ausführung die Abdeckung ausras‐
ten und öffnen bzw. die Bodenabde‐
ckung anheben.

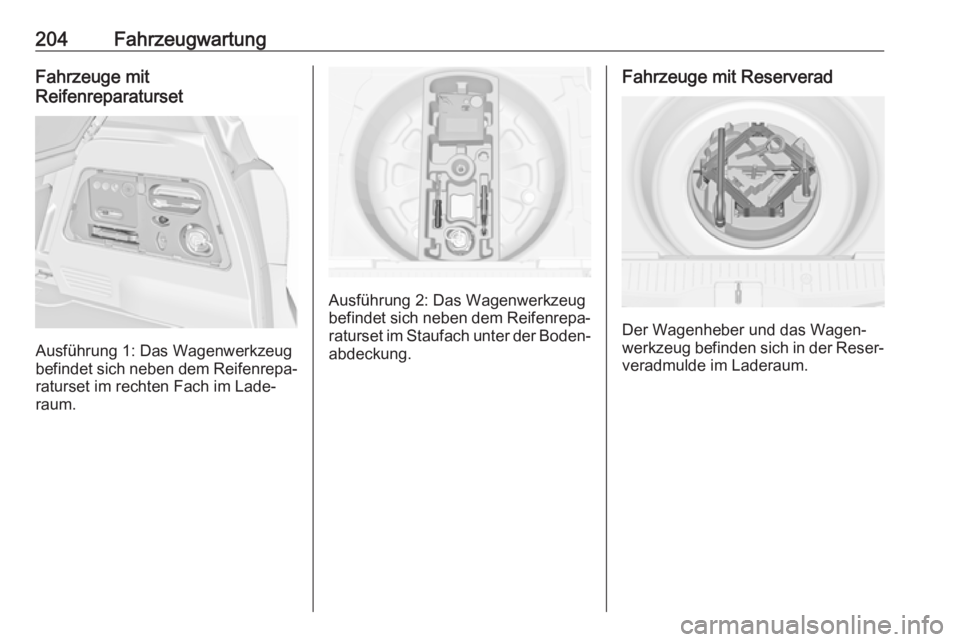

204FahrzeugwartungFahrzeuge mit
Reifenreparaturset
Ausführung 1: Das Wagenwerkzeug
befindet sich neben dem Reifenrepa‐
raturset im rechten Fach im Lade‐
raum.
Ausführung 2: Das Wagenwerkzeug
befindet sich neben dem Reifenrepa‐ raturset im Staufach unter der Boden‐
abdeckung.
Fahrzeuge mit Reserverad
Der Wagenheber und das Wagen‐
werkzeug befinden sich in der Reser‐
veradmulde im Laderaum.

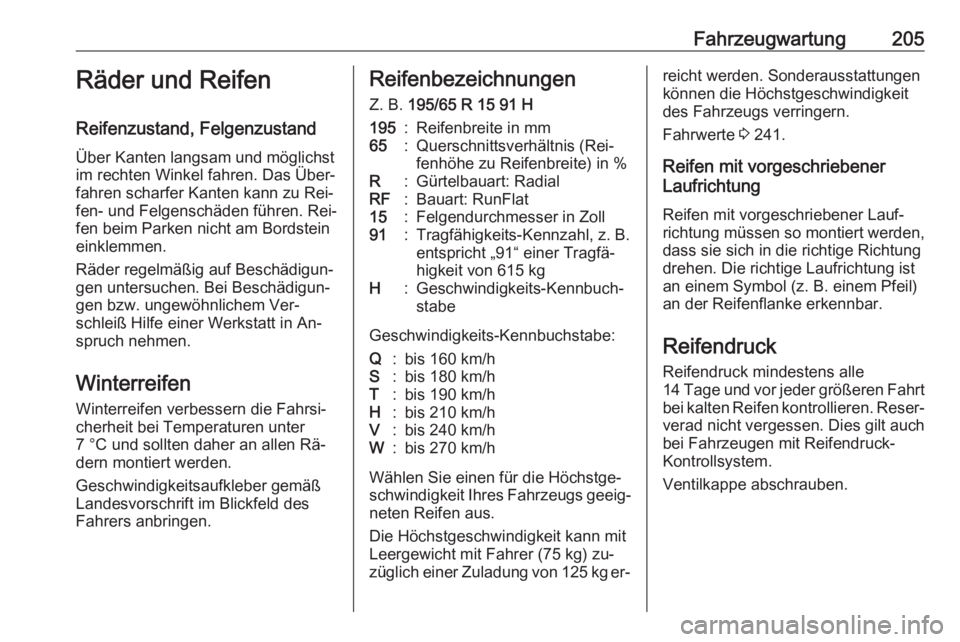

Fahrzeugwartung205Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.Reifenbezeichnungen
Z. B. 195/65 R 15 91 H195:Reifenbreite in mm65:Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R:Gürtelbauart: RadialRF:Bauart: RunFlat15:Felgendurchmesser in Zoll91:Tragfähigkeits-Kennzahl, z. B.
entspricht „91“ einer Tragfä‐
higkeit von 615 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zu‐
züglich einer Zuladung von 125 kg er‐
reicht werden. Sonderausstattungen
können die Höchstgeschwindigkeit
des Fahrzeugs verringern.
Fahrwerte 3 241.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Ventilkappe abschrauben.

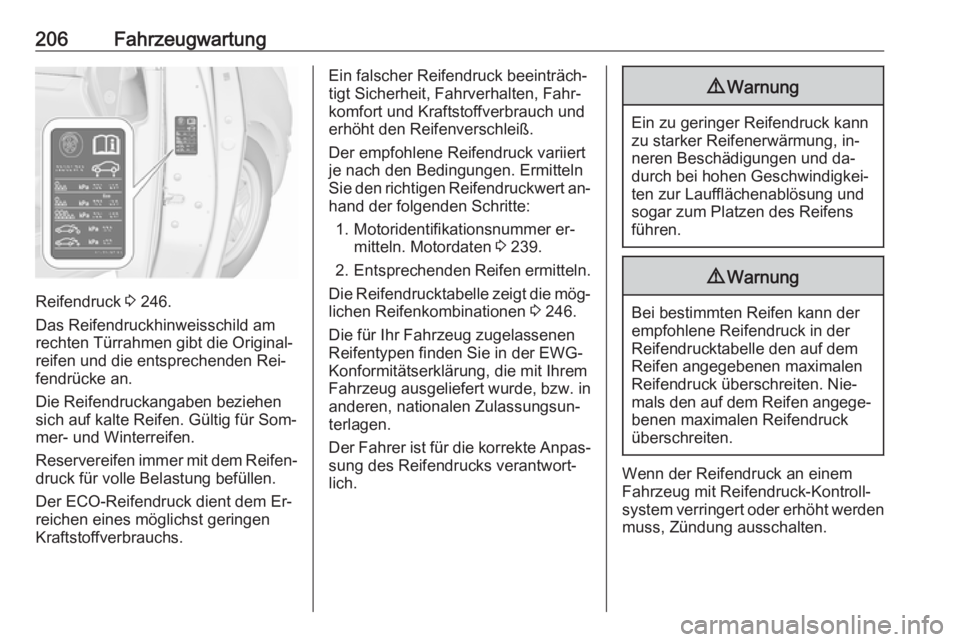

206Fahrzeugwartung
Reifendruck 3 246.
Das Reifendruckhinweisschild am
rechten Türrahmen gibt die Original‐
reifen und die entsprechenden Rei‐
fendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert an‐
hand der folgenden Schritte:
1. Motoridentifikationsnummer er‐ mitteln. Motordaten 3 239.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 246.
Die für Ihr Fahrzeug zugelassenen Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten. Nie‐
mals den auf dem Reifen angege‐ benen maximalen Reifendruck
überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden
muss, Zündung ausschalten.

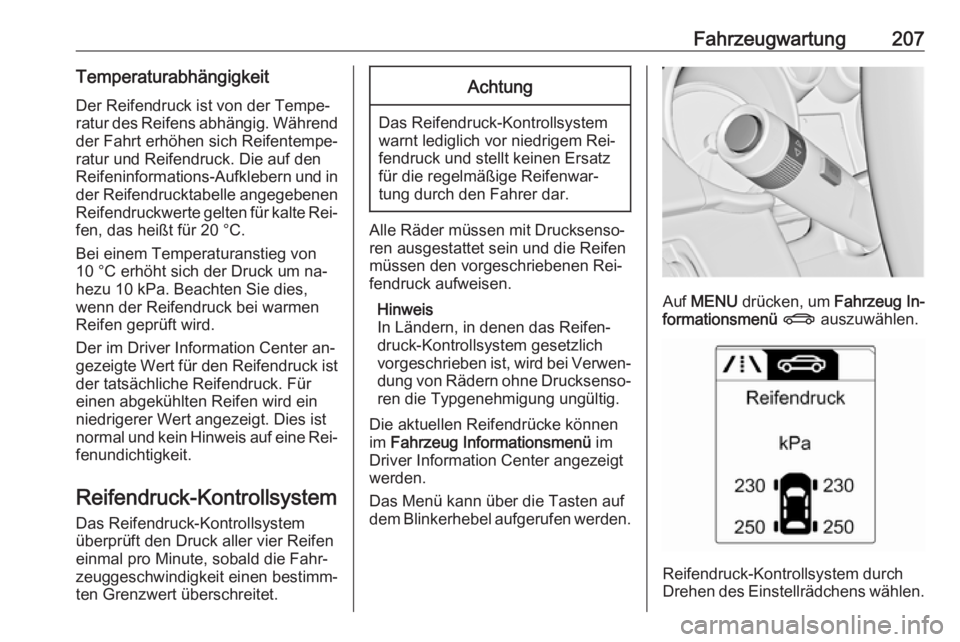

Fahrzeugwartung207TemperaturabhängigkeitDer Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte Rei‐
fen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um na‐
hezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center an‐
gezeigte Wert für den Reifendruck ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine Rei‐ fenundichtigkeit.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center angezeigt
werden.
Das Menü kann über die Tasten auf
dem Blinkerhebel aufgerufen werden.
Auf MENU drücken, um Fahrzeug In‐
formationsmenü X auszuwählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.

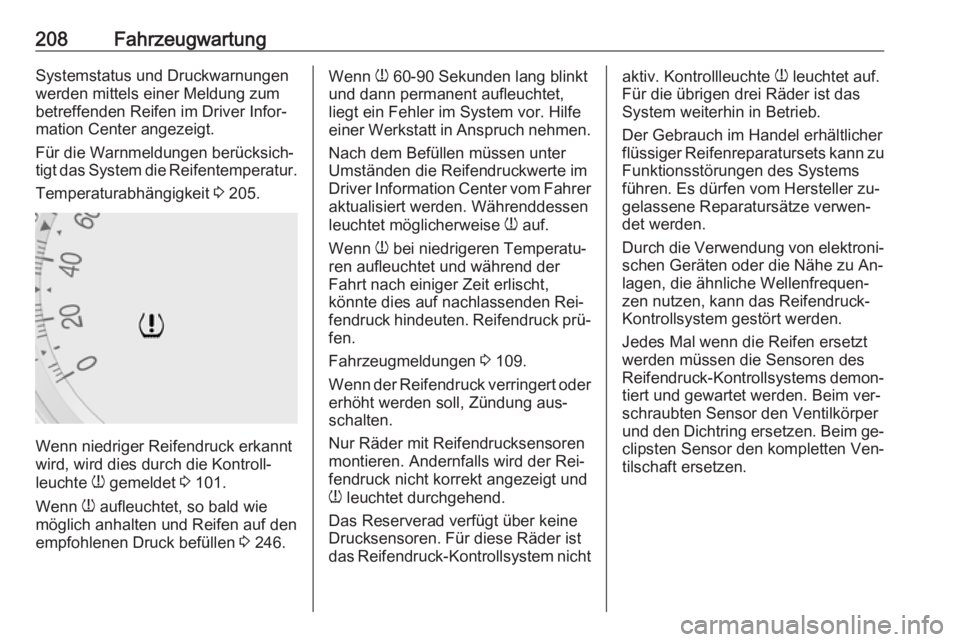

208FahrzeugwartungSystemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 205.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 101.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 246.
Wenn
w 60-90 Sekunden lang blinkt
und dann permanent aufleuchtet,
liegt ein Fehler im System vor. Hilfe
einer Werkstatt in Anspruch nehmen.
Nach dem Befüllen müssen unter
Umständen die Reifendruckwerte im
Driver Information Center vom Fahrer aktualisiert werden. Währenddessen
leuchtet möglicherweise w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt,
könnte dies auf nachlassenden Rei‐
fendruck hindeuten. Reifendruck prü‐
fen.
Fahrzeugmeldungen 3 109.
Wenn der Reifendruck verringert oder
erhöht werden soll, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Das Reserverad verfügt über keine
Drucksensoren. Für diese Räder ist
das Reifendruck-Kontrollsystem nichtaktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Räder ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Durch die Verwendung von elektroni‐
schen Geräten oder die Nähe zu An‐
lagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal wenn die Reifen ersetzt
werden müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐ tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐
clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
