OPEL MERIVA 2016.5 Priručnik za vlasnika (in Croatian)

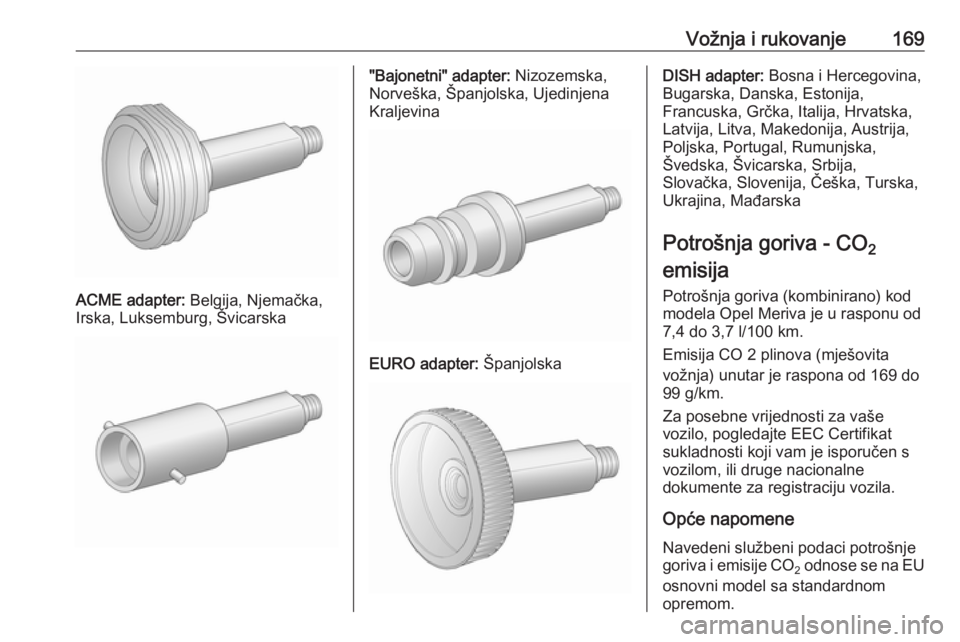

Vožnja i rukovanje169
ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska
"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena
Kraljevina
EURO adapter: Španjolska
DISH adapter: Bosna i Hercegovina,
Bugarska, Danska, Estonija,
Francuska, Grčka, Italija, Hrvatska,
Latvija, Litva, Makedonija, Austrija,
Poljska, Portugal, Rumunjska,
Švedska, Švicarska, Srbija,
Slovačka, Slovenija, Češka, Turska,
Ukrajina, Mađarska
Potrošnja goriva - CO 2
emisija
Potrošnja goriva (kombinirano) kod
modela Opel Meriva je u rasponu od
7,4 do 3,7 l/100 km.
Emisija CO 2 plinova (mješovita
vožnja) unutar je raspona od 169 do
99 g/km.
Za posebne vrijednosti za vaše
vozilo, pogledajte EEC Certifikat
sukladnosti koji vam je isporučen s
vozilom, ili druge nacionalne
dokumente za registraciju vozila.
Opće napomene
Navedeni službeni podaci potrošnje
goriva i emisije CO
2 odnose se na EU
osnovni model sa standardnom
opremom.

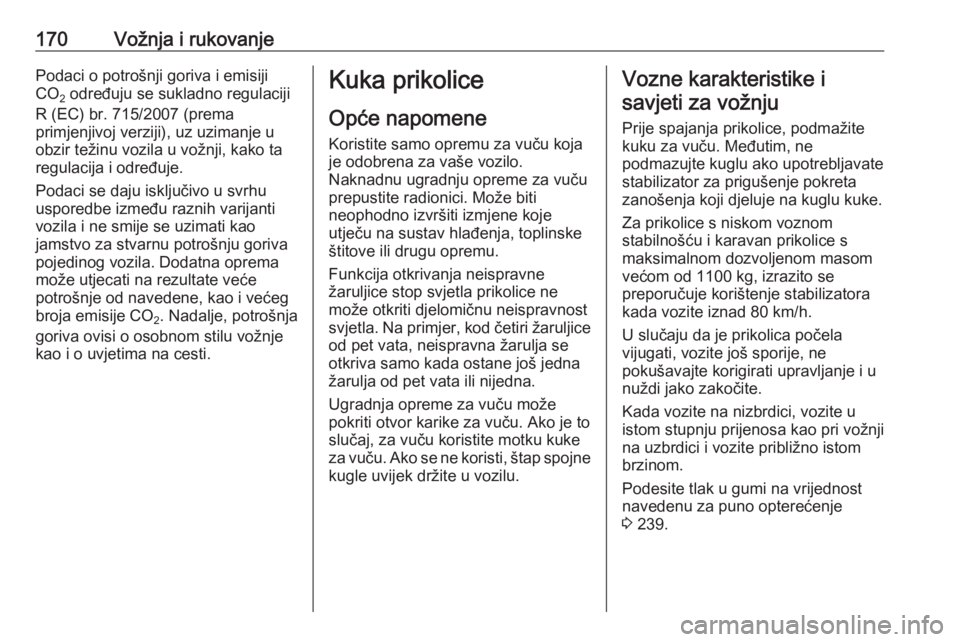

170Vožnja i rukovanjePodaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulaciji
R (EC) br. 715/2007 (prema
primjenjivoj verziji), uz uzimanje u
obzir težinu vozila u vožnji, kako ta
regulacija i određuje.
Podaci se daju isključivo u svrhu usporedbe između raznih varijanti
vozila i ne smije se uzimati kao
jamstvo za stvarnu potrošnju goriva
pojedinog vozila. Dodatna oprema
može utjecati na rezultate veće
potrošnje od navedene, kao i većeg
broja emisije CO 2. Nadalje, potrošnja
goriva ovisi o osobnom stilu vožnje
kao i o uvjetima na cesti.Kuka prikolice
Opće napomeneKoristite samo opremu za vuču koja
je odobrena za vaše vozilo.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost
svjetla. Na primjer, kod četiri žaruljice
od pet vata, neispravna žarulja se
otkriva samo kada ostane još jedna
žarulja od pet vata ili nijedna.
Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču. Ako se ne koristi, štap spojne kugle uvijek držite u vozilu.Vozne karakteristike i
savjeti za vožnju
Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnošću i karavan prikolice s
maksimalnom dozvoljenom masom
većom od 1100 kg, izrazito se
preporučuje korištenje stabilizatora
kada vozite iznad 80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 239.

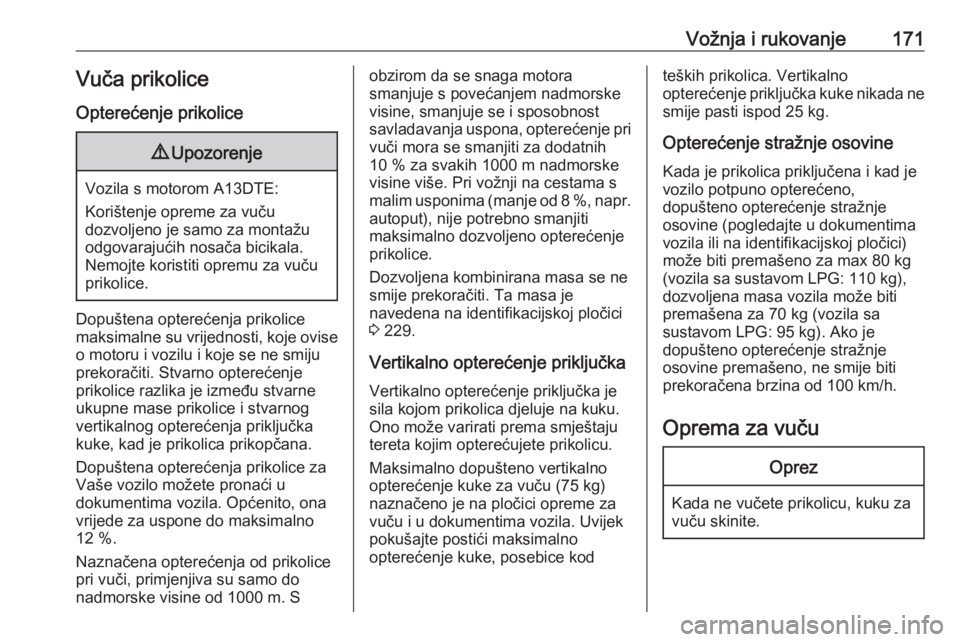

Vožnja i rukovanje171Vuča prikolice
Opterećenje prikolice9 Upozorenje
Vozila s motorom A13DTE:
Korištenje opreme za vuču
dozvoljeno je samo za montažu
odgovarajućih nosača bicikala.
Nemojte koristiti opremu za vuču
prikolice.
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za uspone do maksimalno
12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine, smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10 % za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malim usponima (manje od 8 %, napr. autoput), nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 229.
Vertikalno opterećenje priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (75 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek pokušajte postići maksimalno
opterećenje kuke, posebice kodteških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.
Opterećenje stražnje osovine Kada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za max 80 kg
(vozila sa sustavom LPG: 110 kg),
dozvoljena masa vozila može biti
premašena za 70 kg (vozila sa
sustavom LPG: 95 kg). Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.

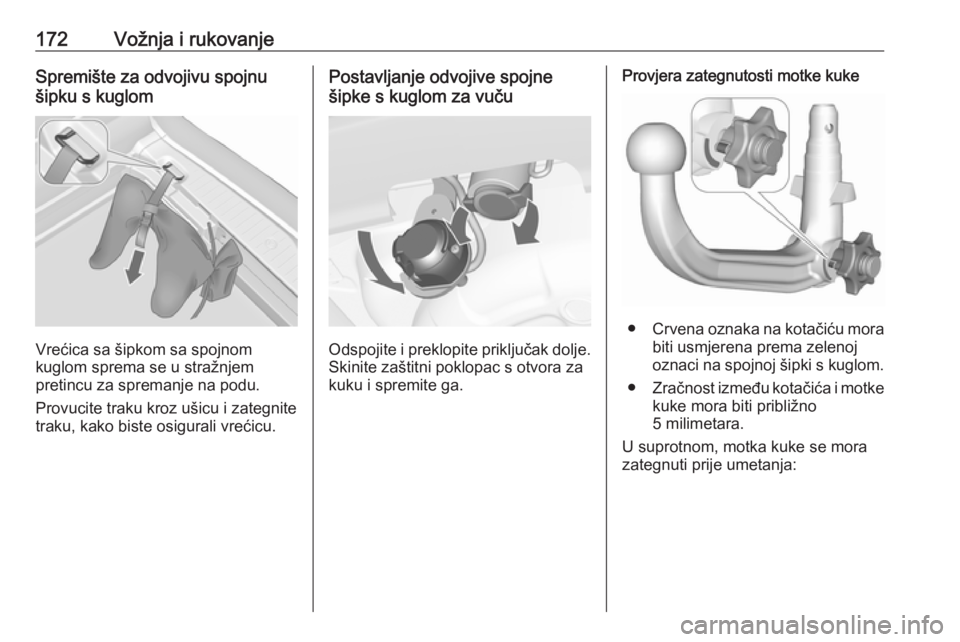

172Vožnja i rukovanjeSpremište za odvojivu spojnu
šipku s kuglom
Vrećica sa šipkom sa spojnom
kuglom sprema se u stražnjem
pretincu za spremanje na podu.
Provucite traku kroz ušicu i zategnite
traku, kako biste osigurali vrećicu.
Postavljanje odvojive spojne
šipke s kuglom za vuču
Odspojite i preklopite priključak dolje. Skinite zaštitni poklopac s otvora za
kuku i spremite ga.
Provjera zategnutosti motke kuke
● Crvena oznaka na kotačiću mora
biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Zračnost između kotačića i motke
kuke mora biti približno
5 milimetara.
U suprotnom, motka kuke se mora
zategnuti prije umetanja:

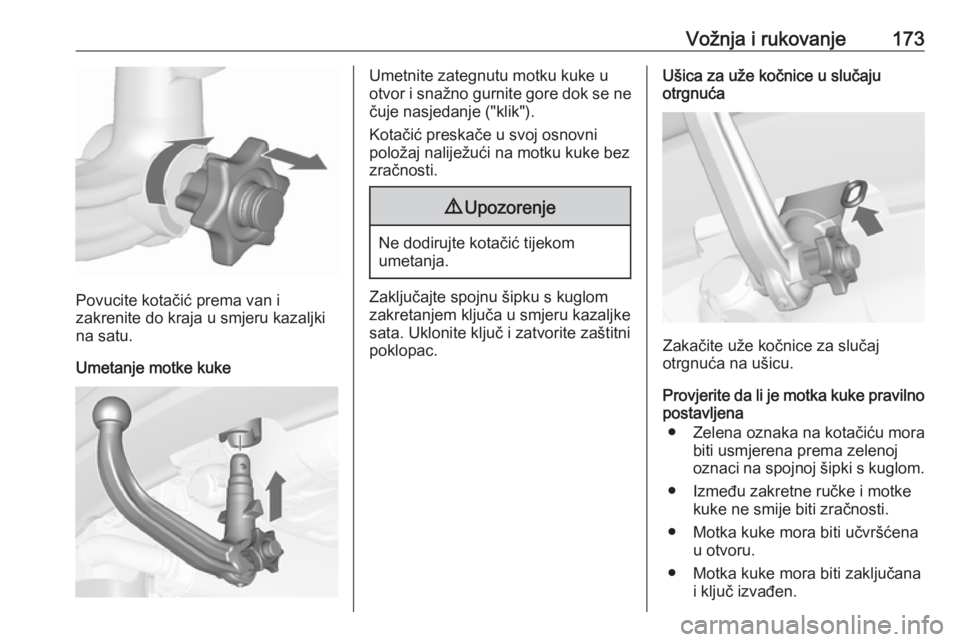

Vožnja i rukovanje173
Povucite kotačić prema van i
zakrenite do kraja u smjeru kazaljki
na satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte spojnu šipku s kuglom
zakretanjem ključa u smjeru kazaljke
sata. Uklonite ključ i zatvorite zaštitni
poklopac.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
● Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Između zakretne ručke i motke kuke ne smije biti zračnosti.
● Motka kuke mora biti učvršćena u otvoru.
● Motka kuke mora biti zaključana i ključ izvađen.

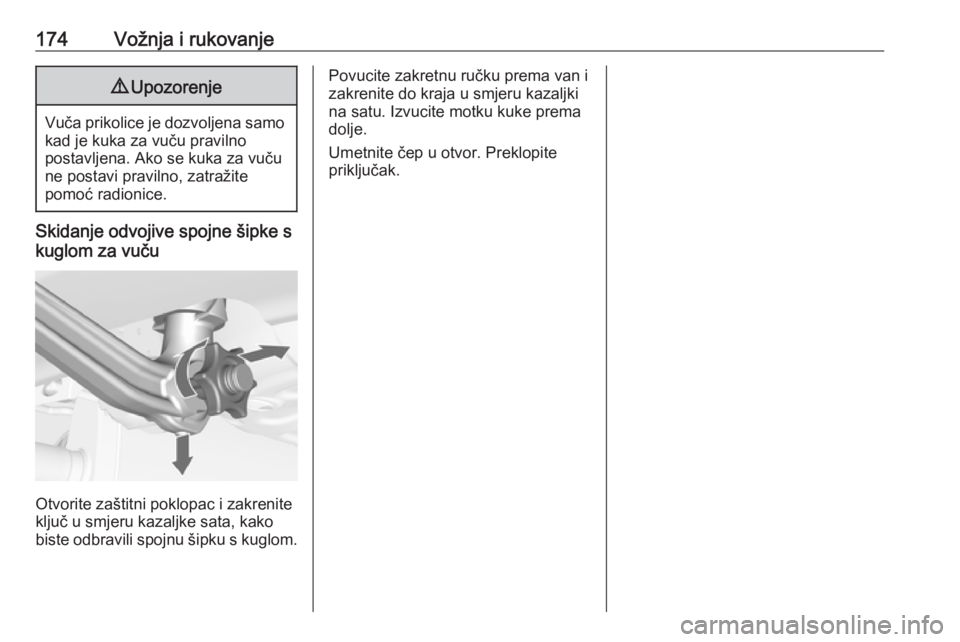

174Vožnja i rukovanje9Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Skidanje odvojive spojne šipke s
kuglom za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u smjeru kazaljke sata, kako biste odbravili spojnu šipku s kuglom.
Povucite zakretnu ručku prema van i
zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite
priključak.

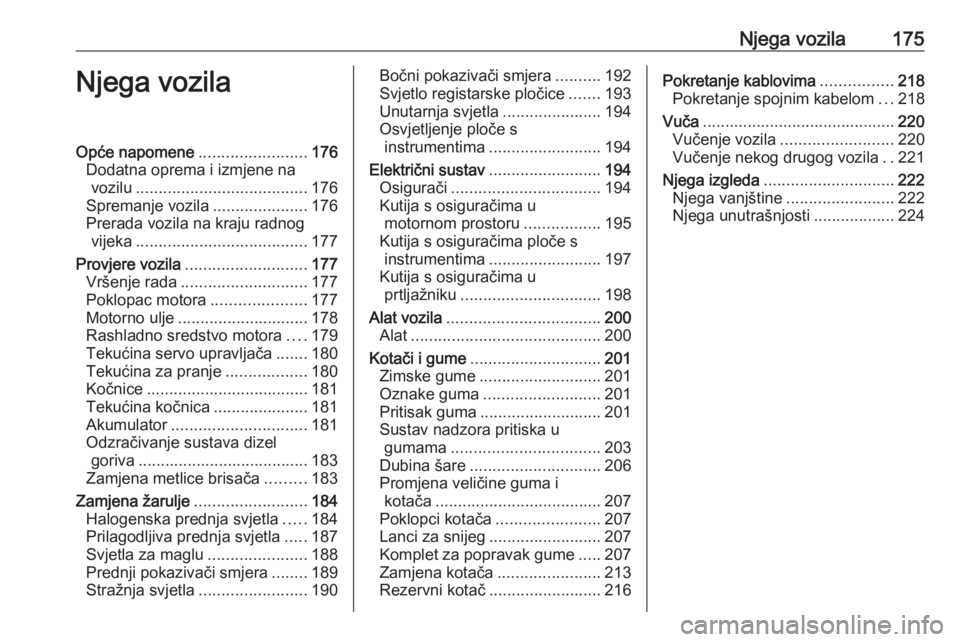

Njega vozila175Njega vozilaOpće napomene........................176
Dodatna oprema i izmjene na vozilu ...................................... 176
Spremanje vozila .....................176
Prerada vozila na kraju radnog vijeka ...................................... 177
Provjere vozila ........................... 177
Vršenje rada ............................ 177
Poklopac motora .....................177
Motorno ulje ............................. 178
Rashladno sredstvo motora ....179
Tekućina servo upravljača .......180
Tekućina za pranje ..................180
Kočnice .................................... 181
Tekućina kočnica .....................181
Akumulator .............................. 181
Odzračivanje sustava dizel goriva ...................................... 183
Zamjena metlice brisača .........183
Zamjena žarulje .........................184
Halogenska prednja svjetla .....184
Prilagodljiva prednja svjetla .....187
Svjetla za maglu ......................188
Prednji pokazivači smjera ........189
Stražnja svjetla ........................ 190Bočni pokazivači smjera ..........192
Svjetlo registarske pločice .......193
Unutarnja svjetla ......................194
Osvjetljenje ploče s instrumentima ......................... 194
Električni sustav .........................194
Osigurači ................................. 194
Kutija s osiguračima u motornom prostoru .................195
Kutija s osiguračima ploče s instrumentima ......................... 197
Kutija s osiguračima u prtljažniku ............................... 198
Alat vozila .................................. 200
Alat .......................................... 200
Kotači i gume ............................. 201
Zimske gume ........................... 201
Oznake guma .......................... 201
Pritisak guma ........................... 201
Sustav nadzora pritiska u gumama ................................. 203
Dubina šare ............................. 206
Promjena veličine guma i kotača ..................................... 207
Poklopci kotača .......................207
Lanci za snijeg ......................... 207
Komplet za popravak gume .....207
Zamjena kotača .......................213
Rezervni kotač ......................... 216Pokretanje kablovima ................218
Pokretanje spojnim kabelom ...218
Vuča ........................................... 220
Vučenje vozila ......................... 220
Vučenje nekog drugog vozila ..221
Njega izgleda ............................. 222
Njega vanjštine ........................222
Njega unutrašnjosti ..................224

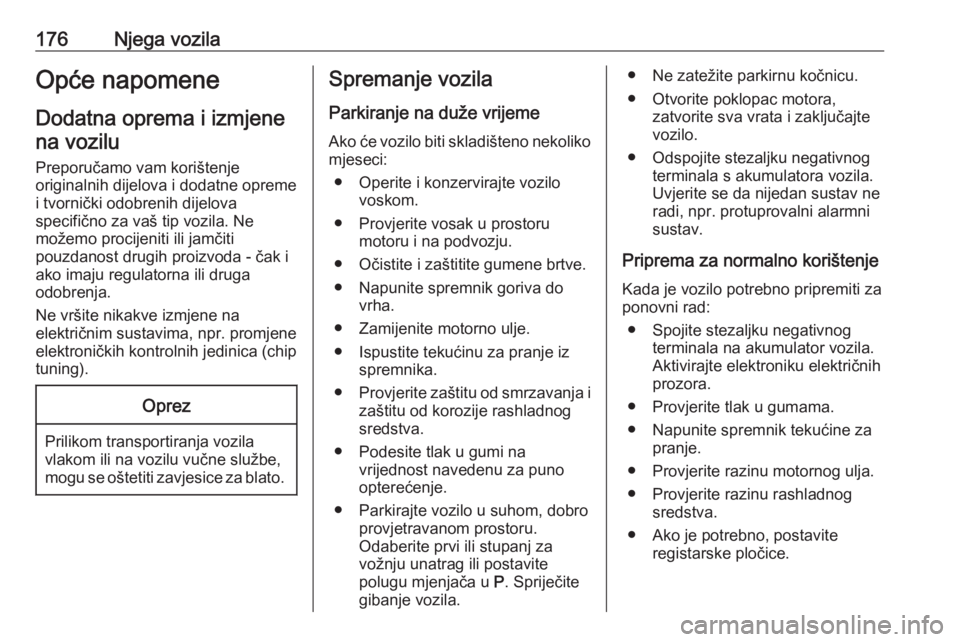

176Njega vozilaOpće napomeneDodatna oprema i izmjenena vozilu
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motoru i na podvozju.
● Očistite i zaštitite gumene brtve. ● Napunite spremnik goriva do vrha.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmnisustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
● Provjerite razinu motornog ulja.
● Provjerite razinu rashladnog sredstva.
● Ako je potrebno, postavite registarske pločice.

Njega vozila177Prerada vozila na kraju
radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web stranici. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.
Vozila na plin mora reciklirati
ovlašteni servisni centar za vozila na
plin.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja koristi izrazito
visoki napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.

178Njega vozila
Pritisnite sigurnosnu kopču i otvorite
poklopac motora.
Učvrstite potpornu šipku poklopca
motora.
Ako se poklopac motornog prostora otvori dok je uključena funkcija
Autostop, motor će se iz sigurnosnih
razloga automatski ponovno
pokrenuti.
Zatvaranje
Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite da padne u zasun s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Nemojte pritiskati poklopac
motora u zasun, kako biste izbjegli
udubljenja.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora.
Uvjerite se da se koristi ulje
odgovarajućih specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 226.
Maksimalna potrošnja motornog ulja
iznosi 0,6 l na 1000 km.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje pet minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
motornog ulja.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.
Ovisno o izvedbi motora koriste se
različite šipke.
