OPEL MERIVA 2016.5 Priručnik za vlasnika (in Croatian)

Njega vozila189

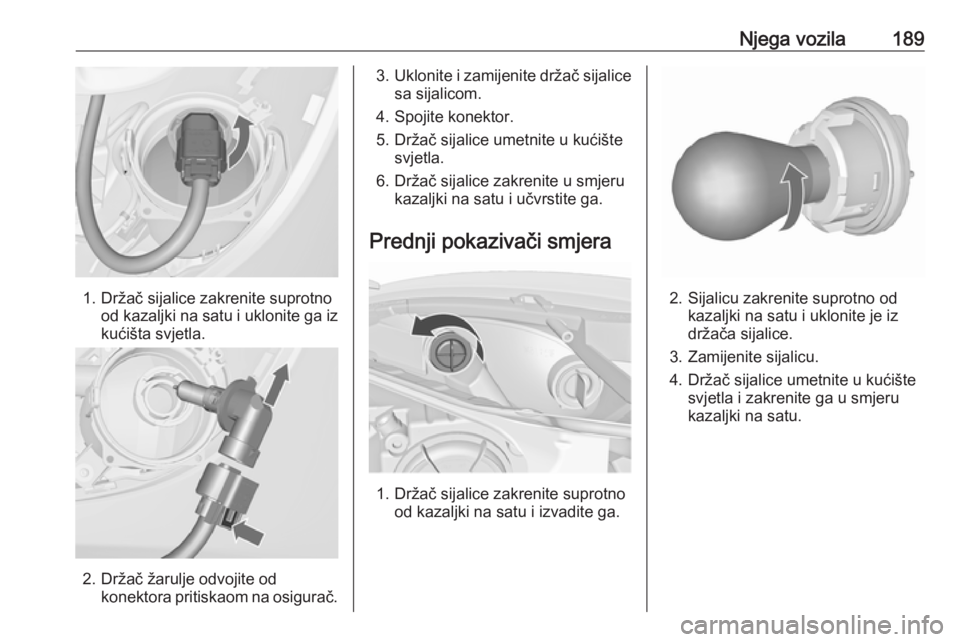

1. Držač sijalice zakrenite suprotnood kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskaom na osigurač.
3.Uklonite i zamijenite držač sijalice
sa sijalicom.
4. Spojite konektor.
5. Držač sijalice umetnite u kućište svjetla.
6. Držač sijalice zakrenite u smjeru kazaljki na satu i učvrstite ga.
Prednji pokazivači smjera
1. Držač sijalice zakrenite suprotno od kazaljki na satu i izvadite ga.
2. Sijalicu zakrenite suprotno odkazaljki na satu i uklonite je iz
držača sijalice.
3. Zamijenite sijalicu.
4. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.

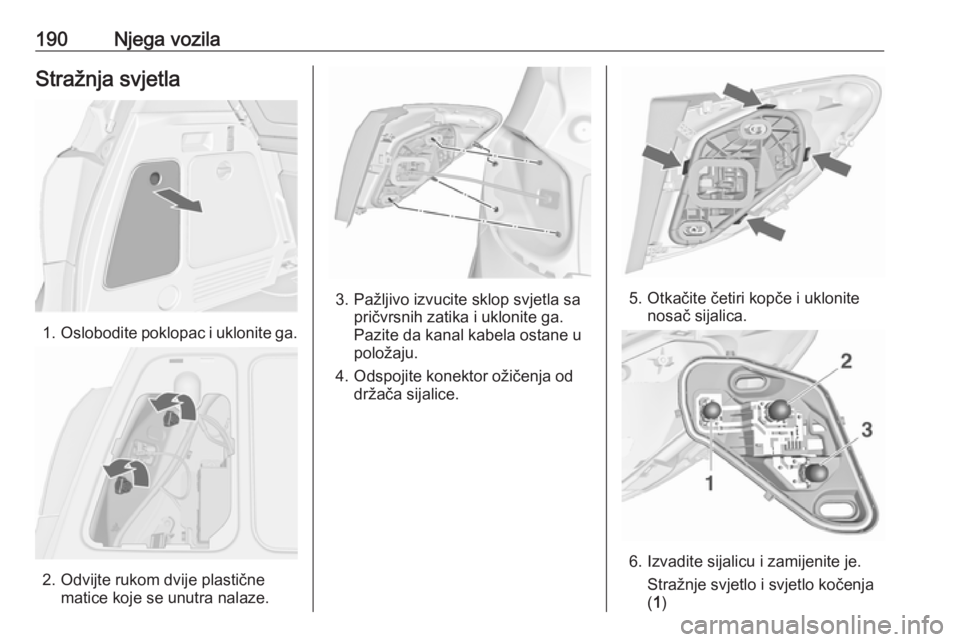

190Njega vozilaStražnja svjetla
1.Oslobodite poklopac i uklonite ga.
2. Odvijte rukom dvije plastične
matice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla sa pričvrsnih zatika i uklonite ga.
Pazite da kanal kabela ostane u
položaju.
4. Odspojite konektor ožičenja od držača sijalice.5. Otkačite četiri kopče i uklonite nosač sijalica.
6. Izvadite sijalicu i zamijenite je.
Stražnje svjetlo i svjetlo kočenja
( 1 )

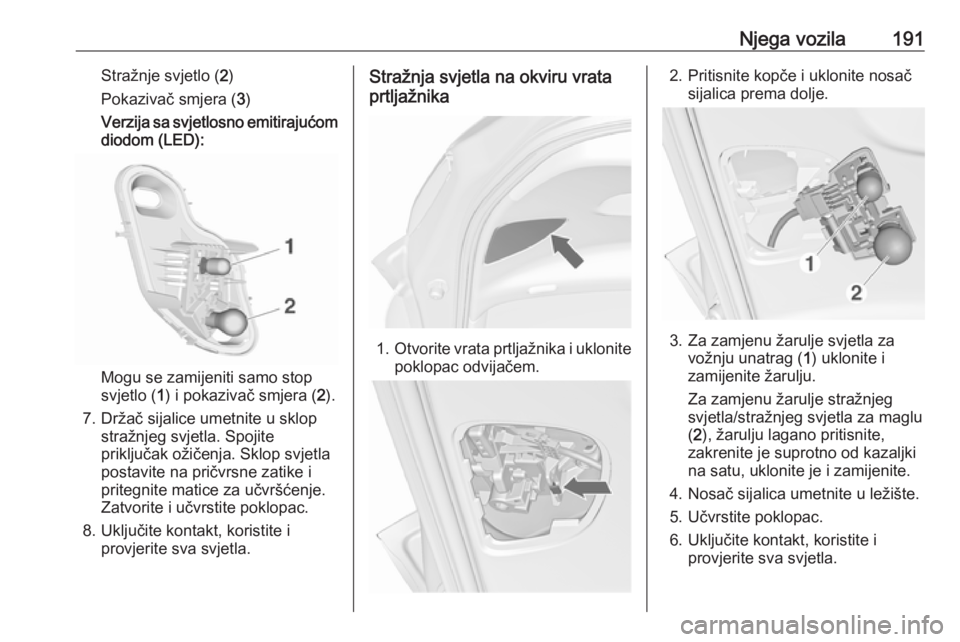

Njega vozila191Stražnje svjetlo (2)
Pokazivač smjera ( 3)
Verzija sa svjetlosno emitirajućom diodom (LED):
Mogu se zamijeniti samo stop
svjetlo ( 1) i pokazivač smjera ( 2).
7. Držač sijalice umetnite u sklop stražnjeg svjetla. Spojite
priključak ožičenja. Sklop svjetla
postavite na pričvrsne zatike i
pritegnite matice za učvršćenje.
Zatvorite i učvrstite poklopac.
8. Uključite kontakt, koristite i provjerite sva svjetla.
Stražnja svjetla na okviru vrata
prtljažnika
1. Otvorite vrata prtljažnika i uklonite
poklopac odvijačem.
2. Pritisnite kopče i uklonite nosač sijalica prema dolje.
3. Za zamjenu žarulje svjetla zavožnju unatrag ( 1) uklonite i
zamijenite žarulju.
Za zamjenu žarulje stražnjeg
svjetla/stražnjeg svjetla za maglu
( 2 ), žarulju lagano pritisnite,
zakrenite je suprotno od kazaljki
na satu, uklonite je i zamijenite.
4. Nosač sijalica umetnite u ležište.
5. Učvrstite poklopac.
6. Uključite kontakt, koristite i provjerite sva svjetla.

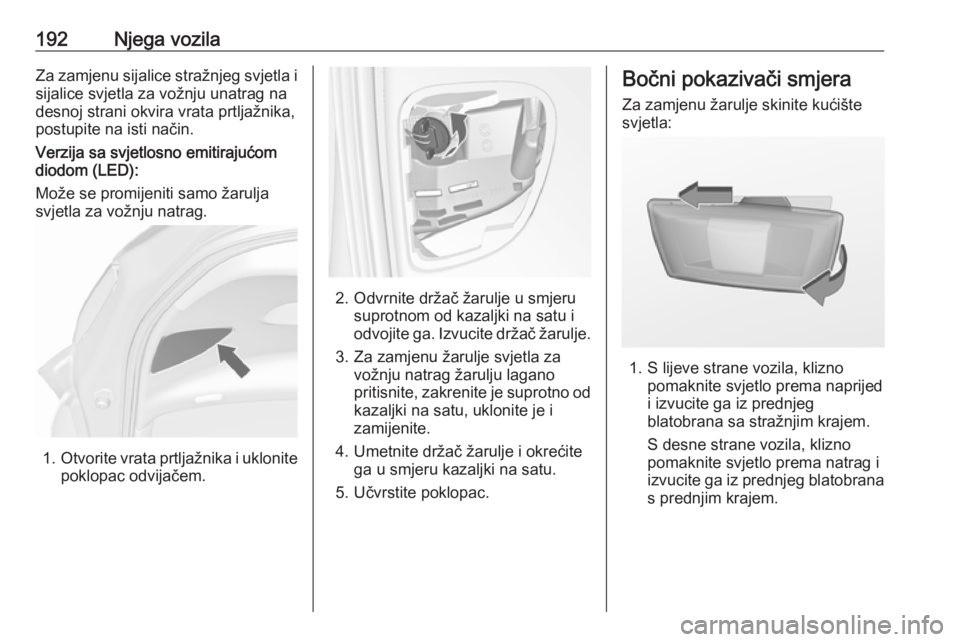

192Njega vozilaZa zamjenu sijalice stražnjeg svjetla i
sijalice svjetla za vožnju unatrag na
desnoj strani okvira vrata prtljažnika, postupite na isti način.
Verzija sa svjetlosno emitirajućom diodom (LED):
Može se promijeniti samo žarulja
svjetla za vožnju natrag.
1. Otvorite vrata prtljažnika i uklonite
poklopac odvijačem.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite držač žarulje.
3. Za zamjenu žarulje svjetla za vožnju natrag žarulju laganopritisnite, zakrenite je suprotno od kazaljki na satu, uklonite je i
zamijenite.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Učvrstite poklopac.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. S lijeve strane vozila, klizno pomaknite svjetlo prema naprijed
i izvucite ga iz prednjeg blatobrana sa stražnjim krajem.
S desne strane vozila, klizno
pomaknite svjetlo prema natrag i
izvucite ga iz prednjeg blatobrana
s prednjim krajem.

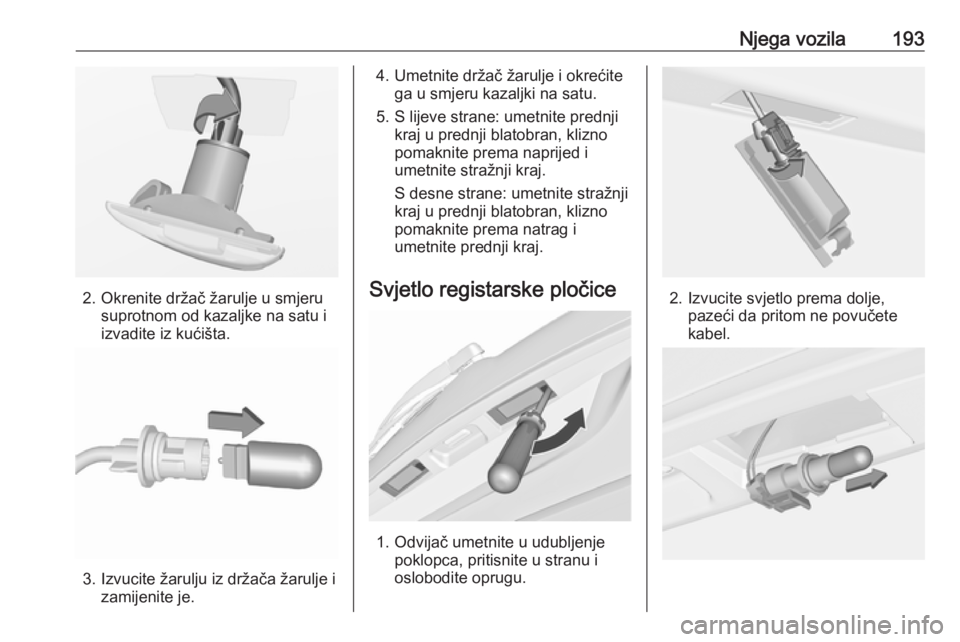

Njega vozila193
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. S lijeve strane: umetnite prednji kraj u prednji blatobran, klizno
pomaknite prema naprijed i
umetnite stražnji kraj.
S desne strane: umetnite stražnji
kraj u prednji blatobran, klizno
pomaknite prema natrag i
umetnite prednji kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.

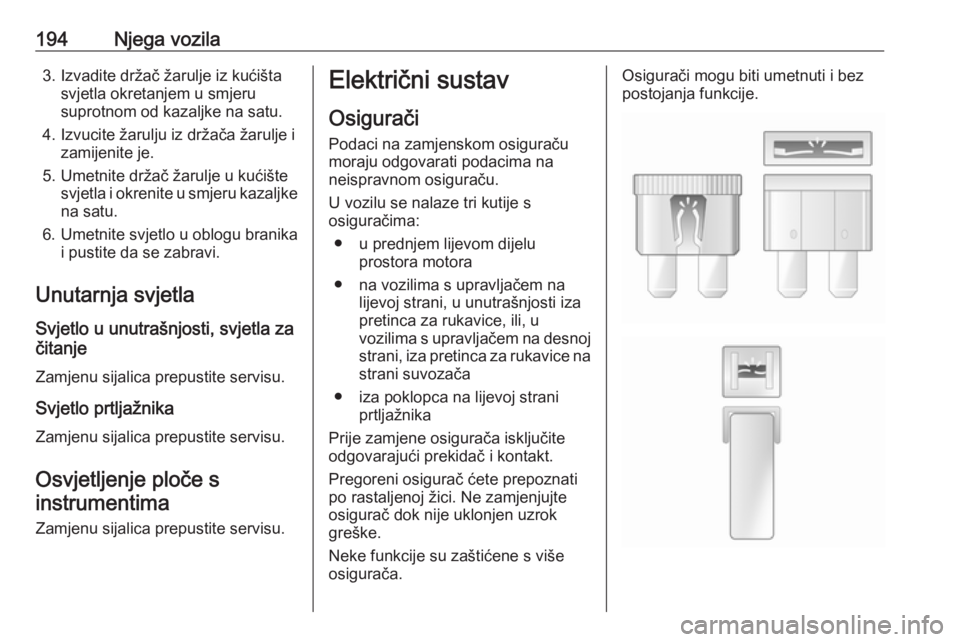

194Njega vozila3. Izvadite držač žarulje iz kućištasvjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljke
na satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za rukavice, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice na
strani suvozača
● iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati po rastaljenoj žici. Ne zamjenjujteosigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.

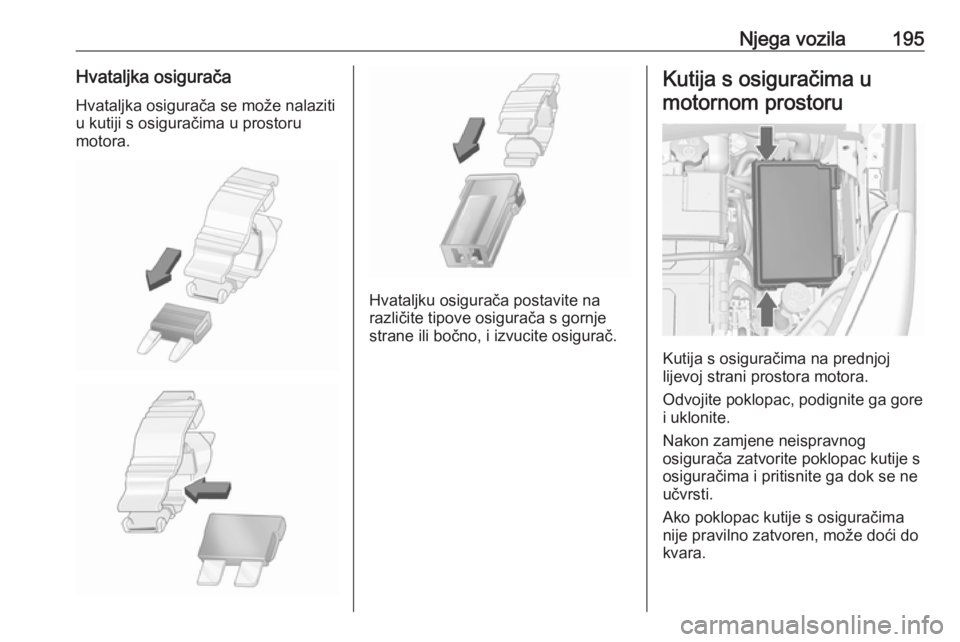

Njega vozila195Hvataljka osiguračaHvataljka osigurača se može nalazitiu kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

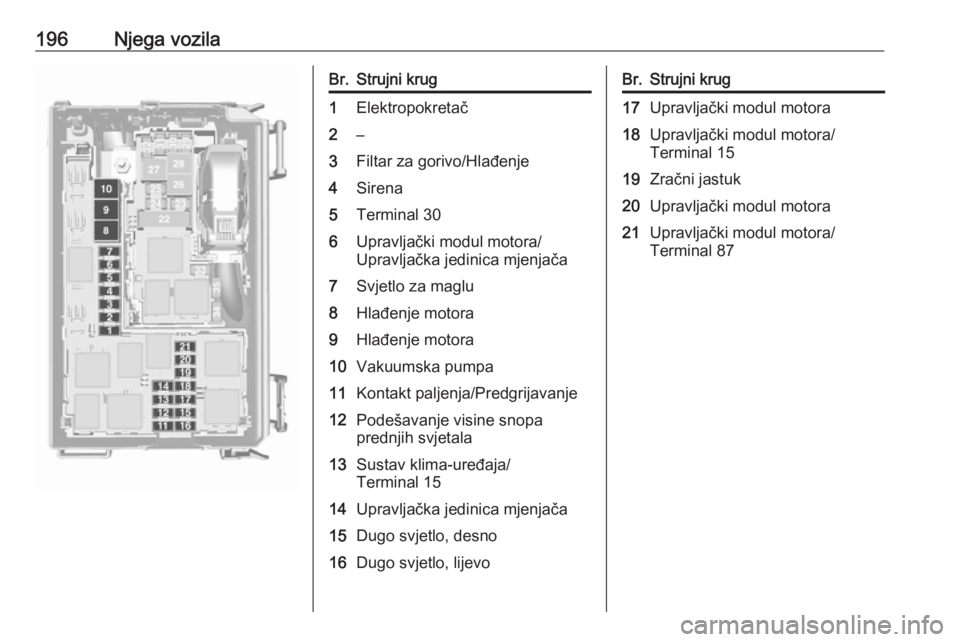

196Njega vozilaBr.Strujni krug1Elektropokretač2–3Filtar za gorivo/Hlađenje4Sirena5Terminal 306Upravljački modul motora/Upravljačka jedinica mjenjača7Svjetlo za maglu8Hlađenje motora9Hlađenje motora10Vakuumska pumpa11Kontakt paljenja/Predgrijavanje12Podešavanje visine snopa
prednjih svjetala13Sustav klima-uređaja/
Terminal 1514Upravljačka jedinica mjenjača15Dugo svjetlo, desno16Dugo svjetlo, lijevoBr.Strujni krug17Upravljački modul motora18Upravljački modul motora/
Terminal 1519Zračni jastuk20Upravljački modul motora21Upravljački modul motora/
Terminal 87

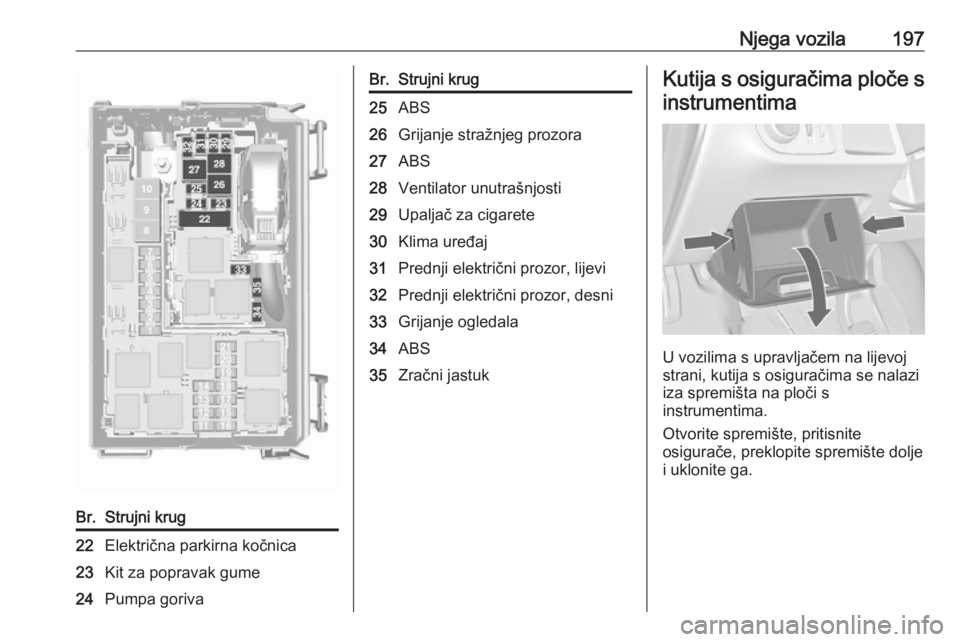

Njega vozila197Br.Strujni krug22Električna parkirna kočnica23Kit za popravak gume24Pumpa gorivaBr.Strujni krug25ABS26Grijanje stražnjeg prozora27ABS28Ventilator unutrašnjosti29Upaljač za cigarete30Klima uređaj31Prednji električni prozor, lijevi32Prednji električni prozor, desni33Grijanje ogledala34ABS35Zračni jastukKutija s osiguračima ploče sinstrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.

198Njega vozila

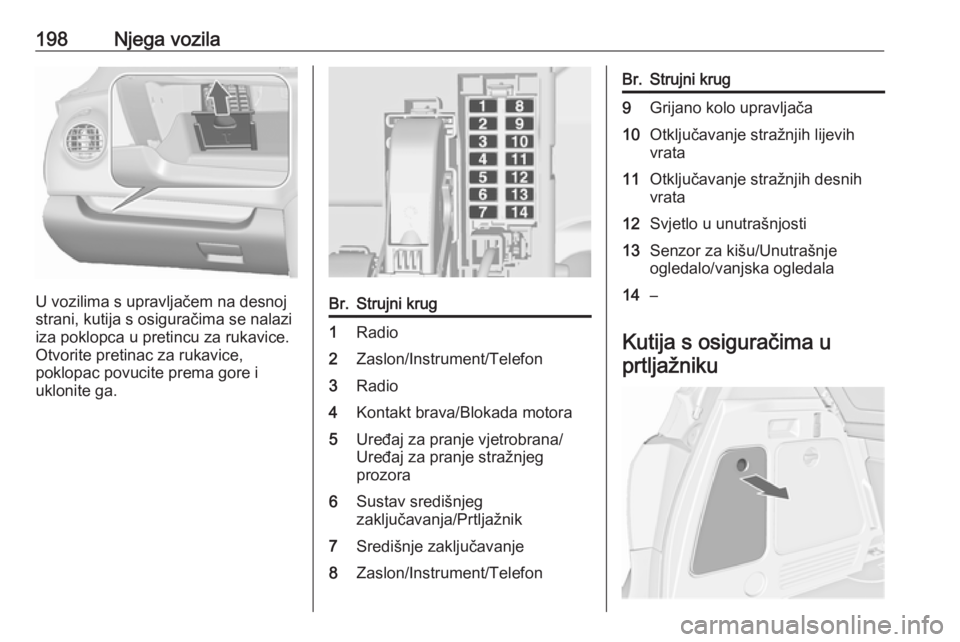

U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice,
poklopac povucite prema gore i
uklonite ga.
Br.Strujni krug1Radio2Zaslon/Instrument/Telefon3Radio4Kontakt brava/Blokada motora5Uređaj za pranje vjetrobrana/
Uređaj za pranje stražnjeg
prozora6Sustav središnjeg
zaključavanja/Prtljažnik7Središnje zaključavanje8Zaslon/Instrument/TelefonBr.Strujni krug9Grijano kolo upravljača10Otključavanje stražnjih lijevih
vrata11Otključavanje stražnjih desnih
vrata12Svjetlo u unutrašnjosti13Senzor za kišu/Unutrašnje
ogledalo/vanjska ogledala14–
Kutija s osiguračima u
prtljažniku
