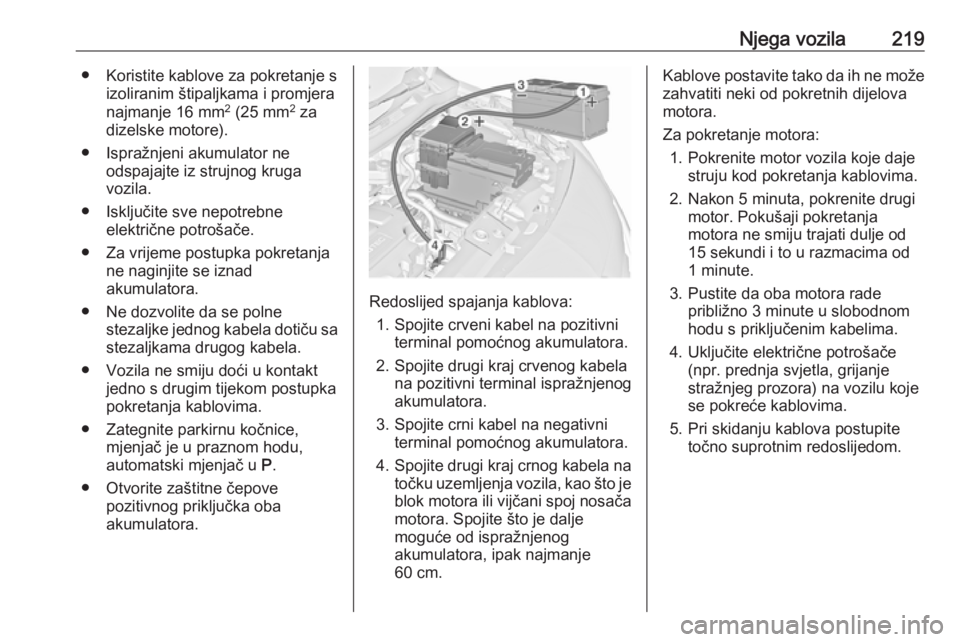

Njega vozila219● Koristite kablove za pokretanje sizoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
dizelske motore).
● Ispražnjeni akumulator ne odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnice, mjenjač je u praznom hodu,
automatski mjenjač u P.
● Otvorite zaštitne čepove pozitivnog priključka oba
akumulatora.
Redoslijed spajanja kablova:
1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog kabela na
točku uzemljenja vozila, kao što je
blok motora ili vijčani spoj nosača motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora, ipak najmanje
60 cm.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon 5 minuta, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
1 minute.
3. Pustite da oba motora rade približno 3 minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje
se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.

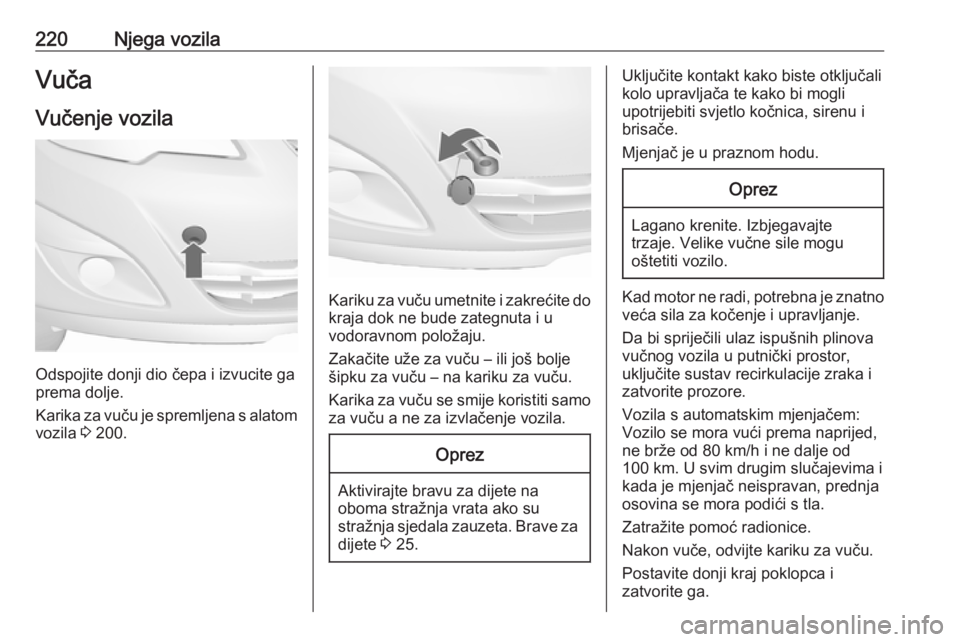

220Njega vozilaVuča
Vučenje vozila
Odspojite donji dio čepa i izvucite ga
prema dolje.
Karika za vuču je spremljena s alatom vozila 3 200.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Oprez
Aktivirajte bravu za dijete na
oboma stražnja vrata ako su
stražnja sjedala zauzeta. Brave za dijete 3 25.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i
brisače.
Mjenjač je u praznom hodu.Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Vozila s automatskim mjenjačem:
Vozilo se mora vući prema naprijed,
ne brže od 80 km/h i ne dalje od
100 km. U svim drugim slučajevima i
kada je mjenjač neispravan, prednja
osovina se mora podići s tla.
Zatražite pomoć radionice.
Nakon vuče, odvijte kariku za vuču. Postavite donji kraj poklopca i
zatvorite ga.

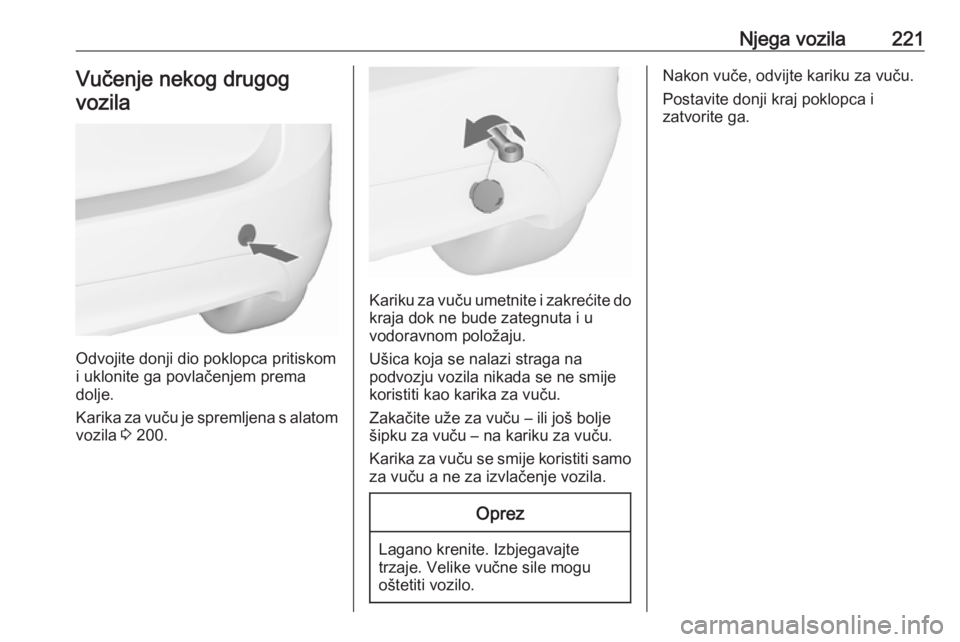

Njega vozila221Vučenje nekog drugog
vozila
Odvojite donji dio poklopca pritiskom
i uklonite ga povlačenjem prema
dolje.
Karika za vuču je spremljena s alatom vozila 3 200.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Ušica koja se nalazi straga na
podvozju vozila nikada se ne smije
koristiti kao karika za vuču.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Oprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvijte kariku za vuču.
Postavite donji kraj poklopca i
zatvorite ga.

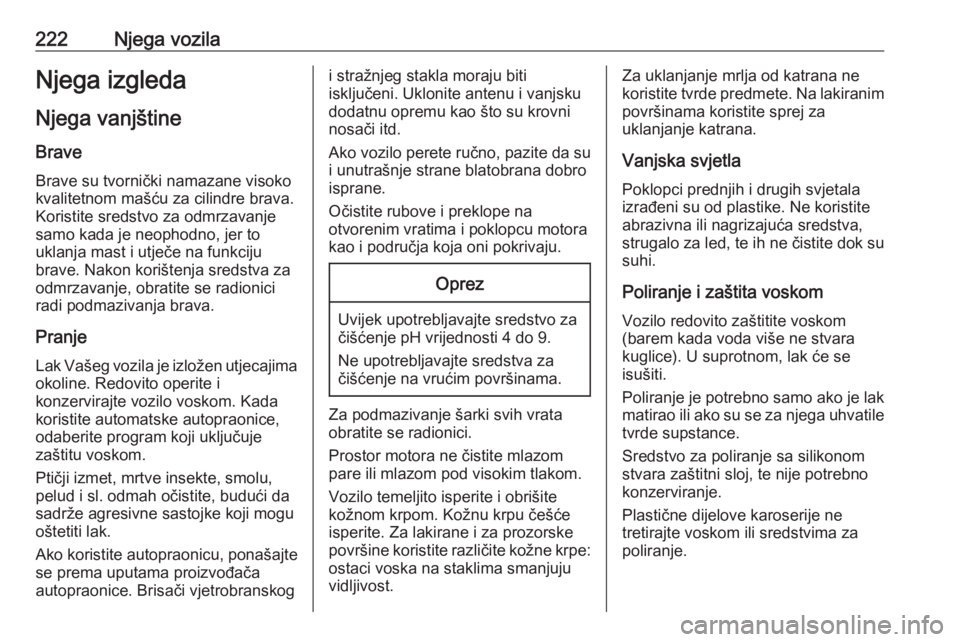

222Njega vozilaNjega izgleda
Njega vanjštine Brave Brave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava. Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon korištenja sredstva za
odmrzavanje, obratite se radionici
radi podmazivanja brava.
Pranje Lak Vašeg vozila je izložen utjecajima okoline. Redovito operite i
konzervirajte vozilo voskom. Kada
koristite automatske autopraonice, odaberite program koji uključuje
zaštitu voskom.
Ptičji izmet, mrtve insekte, smolu, pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak.
Ako koristite autopraonicu, ponašajte
se prema uputama proizvođača
autopraonice. Brisači vjetrobranskogi stražnjeg stakla moraju biti
isključeni. Uklonite antenu i vanjsku
dodatnu opremu kao što su krovni
nosači itd.
Ako vozilo perete ručno, pazite da su
i unutrašnje strane blatobrana dobro
isprane.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora kao i područja koja oni pokrivaju.Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti 4 do 9.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Za podmazivanje šarki svih vrata
obratite se radionici.
Prostor motora ne čistite mlazom pare ili mlazom pod visokim tlakom.
Vozilo temeljito isperite i obrišite
kožnom krpom. Kožnu krpu češće
isperite. Za lakirane i za prozorske
površine koristite različite kožne krpe: ostaci voska na staklima smanjujuvidljivost.
Za uklanjanje mrlja od katrana ne
koristite tvrde predmete. Na lakiranim
površinama koristite sprej za
uklanjanje katrana.
Vanjska svjetla
Poklopci prednjih i drugih svjetala
izrađeni su od plastike. Ne koristite
abrazivna ili nagrizajuća sredstva,
strugalo za led, te ih ne čistite dok su
suhi.
Poliranje i zaštita voskom
Vozilo redovito zaštitite voskom
(barem kada voda više ne stvara
kuglice). U suprotnom, lak će se
isušiti.
Poliranje je potrebno samo ako je lak matirao ili ako su se za njega uhvatile
tvrde supstance.
Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, te nije potrebno
konzerviranje.
Plastične dijelove karoserije ne
tretirajte voskom ili sredstvima za
poliranje.

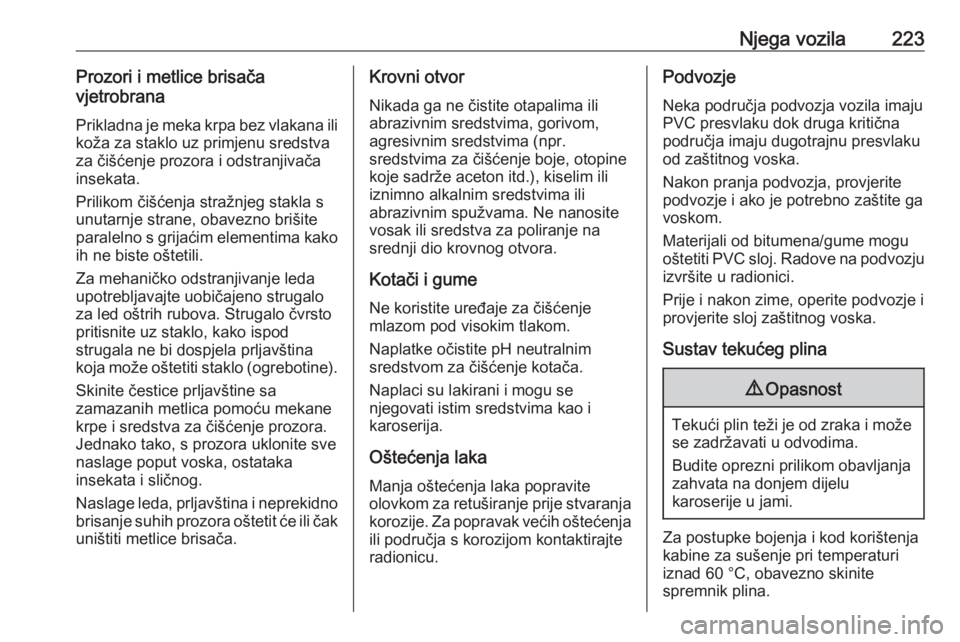

Njega vozila223Prozori i metlice brisača
vjetrobrana
Prikladna je meka krpa bez vlakana ili
koža za staklo uz primjenu sredstva
za čišćenje prozora i odstranjivača
insekata.
Prilikom čišćenja stražnjeg stakla s
unutarnje strane, obavezno brišite
paralelno s grijaćim elementima kako ih ne biste oštetili.
Za mehaničko odstranjivanje leda
upotrebljavajte uobičajeno strugalo
za led oštrih rubova. Strugalo čvrsto
pritisnite uz staklo, kako ispod
strugala ne bi dospjela prljavština
koja može oštetiti staklo (ogrebotine).
Skinite čestice prljavštine sa
zamazanih metlica pomoću mekane
krpe i sredstva za čišćenje prozora.
Jednako tako, s prozora uklonite sve naslage poput voska, ostataka
insekata i sličnog.
Naslage leda, prljavština i neprekidno brisanje suhih prozora oštetit će ili čak
uništiti metlice brisača.Krovni otvor
Nikada ga ne čistite otapalima ili
abrazivnim sredstvima, gorivom,
agresivnim sredstvima (npr.
sredstvima za čišćenje boje, otopine
koje sadrže aceton itd.), kiselim ili
iznimno alkalnim sredstvima ili
abrazivnim spužvama. Ne nanosite
vosak ili sredstva za poliranje na
srednji dio krovnog otvora.
Kotači i gume Ne koristite uređaje za čišćenje
mlazom pod visokim tlakom.
Naplatke očistite pH neutralnim
sredstvom za čišćenje kotača.
Naplaci su lakirani i mogu se
njegovati istim sredstvima kao i
karoserija.
Oštećenja laka
Manja oštećenja laka popravite
olovkom za retuširanje prije stvaranja
korozije. Za popravak većih oštećenja
ili područja s korozijom kontaktirajte
radionicu.Podvozje
Neka područja podvozja vozila imaju
PVC presvlaku dok druga kritična
područja imaju dugotrajnu presvlaku
od zaštitnog voska.
Nakon pranja podvozja, provjerite
podvozje i ako je potrebno zaštite ga
voskom.
Materijali od bitumena/gume mogu
oštetiti PVC sloj. Radove na podvozju
izvršite u radionici.
Prije i nakon zime, operite podvozje i
provjerite sloj zaštitnog voska.
Sustav tekućeg plina9 Opasnost
Tekući plin teži je od zraka i može
se zadržavati u odvodima.
Budite oprezni prilikom obavljanja
zahvata na donjem dijelu
karoserije u jami.
Za postupke bojenja i kod korištenja
kabine za sušenje pri temperaturi
iznad 60 °C, obavezno skinite
spremnik plina.

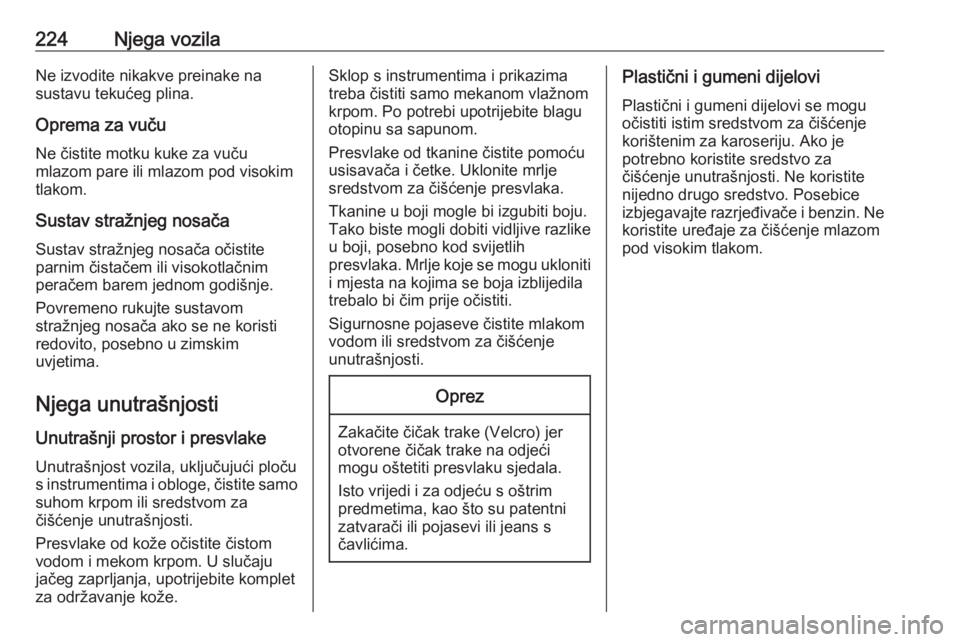

224Njega vozilaNe izvodite nikakve preinake na
sustavu tekućeg plina.
Oprema za vuču Ne čistite motku kuke za vuču
mlazom pare ili mlazom pod visokim
tlakom.
Sustav stražnjeg nosača Sustav stražnjeg nosača očistite
parnim čistačem ili visokotlačnim
peračem barem jednom godišnje.
Povremeno rukujte sustavom
stražnjeg nosača ako se ne koristi
redovito, posebno u zimskim
uvjetima.
Njega unutrašnjosti
Unutrašnji prostor i presvlake Unutrašnjost vozila, uključujući ploču
s instrumentima i obloge, čistite samo
suhom krpom ili sredstvom za
čišćenje unutrašnjosti.
Presvlake od kože očistite čistom
vodom i mekom krpom. U slučaju
jačeg zaprljanja, upotrijebite komplet
za održavanje kože.Sklop s instrumentima i prikazima
treba čistiti samo mekanom vlažnom
krpom. Po potrebi upotrijebite blagu
otopinu sa sapunom.
Presvlake od tkanine čistite pomoću
usisavača i četke. Uklonite mrlje
sredstvom za čišćenje presvlaka.
Tkanine u boji mogle bi izgubiti boju.
Tako biste mogli dobiti vidljive razlike u boji, posebno kod svijetlih
presvlaka. Mrlje koje se mogu ukloniti
i mjesta na kojima se boja izblijedila
trebalo bi čim prije očistiti.
Sigurnosne pojaseve čistite mlakom
vodom ili sredstvom za čišćenje
unutrašnjosti.Oprez
Zakačite čičak trake (Velcro) jer
otvorene čičak trake na odjeći
mogu oštetiti presvlaku sjedala.
Isto vrijedi i za odjeću s oštrim
predmetima, kao što su patentni
zatvarači ili pojasevi ili jeans s
čavlićima.
Plastični i gumeni dijelovi
Plastični i gumeni dijelovi se mogu
očistiti istim sredstvom za čišćenje
korištenim za karoseriju. Ako je
potrebno koristite sredstvo za
čišćenje unutrašnjosti. Ne koristite
nijedno drugo sredstvo. Posebice
izbjegavajte razrjeđivače i benzin. Ne koristite uređaje za čišćenje mlazom
pod visokim tlakom.

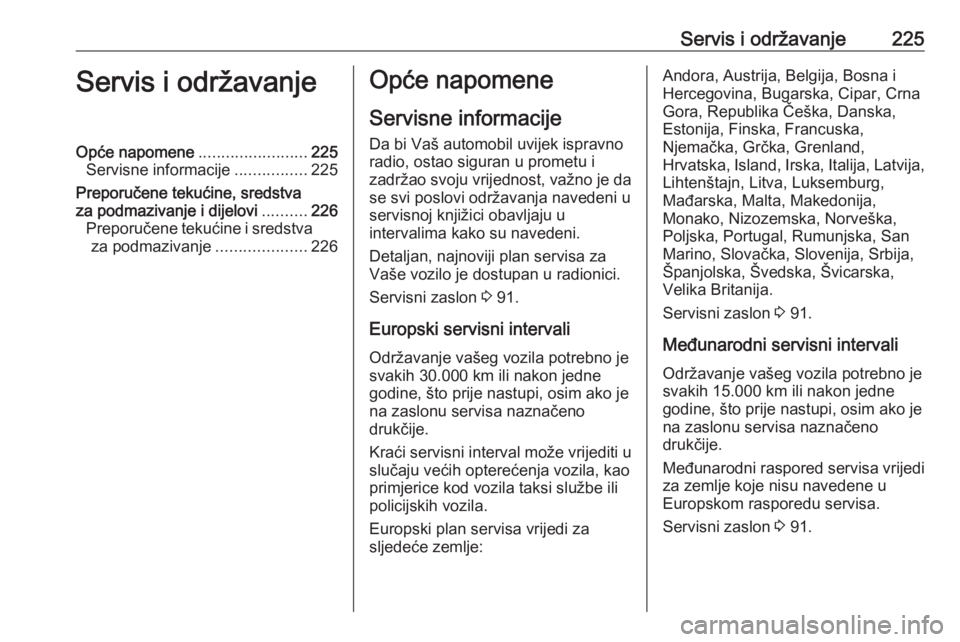

Servis i održavanje225Servis i održavanjeOpće napomene........................225
Servisne informacije ................225
Preporučene tekućine, sredstva
za podmazivanje i dijelovi ..........226
Preporučene tekućine i sredstva za podmazivanje ....................226Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je da
se svi poslovi održavanja navedeni u
servisnoj knjižici obavljaju u
intervalima kako su navedeni.
Detaljan, najnoviji plan servisa za
Vaše vozilo je dostupan u radionici.
Servisni zaslon 3 91.
Europski servisni intervali Održavanje vašeg vozila potrebno je
svakih 30.000 km ili nakon jedne
godine, što prije nastupi, osim ako je
na zaslonu servisa naznačeno
drukčije.
Kraći servisni interval može vrijediti u
slučaju većih opterećenja vozila, kao
primjerice kod vozila taksi službe ili
policijskih vozila.
Europski plan servisa vrijedi za
sljedeće zemlje:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Cipar, Crna
Gora, Republika Češka, Danska,
Estonija, Finska, Francuska,
Njemačka, Grčka, Grenland,
Hrvatska, Island, Irska, Italija, Latvija,
Lihtenštajn, Litva, Luksemburg,
Mađarska, Malta, Makedonija,
Monako, Nizozemska, Norveška,
Poljska, Portugal, Rumunjska, San
Marino, Slovačka, Slovenija, Srbija,
Španjolska, Švedska, Švicarska,
Velika Britanija.
Servisni zaslon 3 91.
Međunarodni servisni intervali Održavanje vašeg vozila potrebno je
svakih 15.000 km ili nakon jedne
godine, što prije nastupi, osim ako je
na zaslonu servisa naznačeno
drukčije.
Međunarodni raspored servisa vrijedi
za zemlje koje nisu navedene u
Europskom rasporedu servisa.
Servisni zaslon 3 91.

226Servis i održavanjePotvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Provjerite je li Servisna i jamstvena
knjižica pravilno ispunjena, jer je
dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje, a
također je i korisno prilikom prodaje
vozila.
Servisni interval s preostalim
vijekom trajanja motornog ulja
Servisni interval se temelji na
nekoliko parametara ovisno o
uporabi.
Servisni zaslon Vam daje informaciju kada je potrebno obaviti izmjenu
motornog ulja.
Servisni zaslon 3 91.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine i sredstva za podmazivanje
Koristite isključivo proizvode kojiudovoljavaju preporučenim
specifikacijama.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Motorno ulje
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava napr. čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoziteta
daje informaciju o debljini uljnog filma u temperaturnom području.
Dexos je najnovija kvaliteta motornog ulja, koja pruža optimalnu zaštitu za
benzinske i dizelske motore. Ako nije
dostupno, mogu se koristiti druga
motorna ulja navedenih kvaliteta.
Preporuke za benzinske motore
vrijede i za motore pogonjene
komprimiranim prirodnim plinom
(CNG), tekućim plinom (LPG) i
etanolom (E85).
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno
minimalnoj temperaturi okoline
3 230.
Nadolijevanje motornog ulja
Motorna ulja raznih proizvođača i
marki se mogu miješati sve dok su u skladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Zabranjena je uporaba samo
motornih ulja kvalitete ACEA A1/B1 ili A5/B5 jer mogu prouzročiti
dugotrajno oštećenje motora u
određenim uvjetima rada.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno
minimalnoj temperaturi okoline
3 230.

Servis i održavanje227Dodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigrade ulje označavaju dvije
oznake, na primjer SAE 5W-30. Prva
oznaka, nakon koje slijedi slovo W,
označava viskozitet niske
temperature dok se druga oznaka
odnosi na viskozitet visoke
temperature.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 230.
Sve preporučene kvalitete viskoziteta
prikladne su za korištenje pri visokim
vanjskim temperaturama.
Rashladno sredstvo i antifriz
Koristite jedino antifriz s organskom
kiselinom duge trajnosti (LLC)
homologirano za ovo vozilo.
Kontaktirajte radionicu.Sustav se tvornički puni rashladnom
tekućinom namijenjenom za iznimno
visoku razinu zaštite od korozije i smrzavanja do otprilike -28 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički ulivena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.
Ova koncentracija mora se održavati
tijekom čitave godine. Korištenje
dodatnih aditiva za rashladno
sredstvo namijenjeno za dodatnu
zaštitu od korozije ili za brtvljenje
manjih istjecanja može prouzročiti
probleme u radu. Odgovornost za
posljedice zbog korištenja dodatnih
aditiva za rashladno sredstvo će biti
odbijena.
Tekućina kočnica i spojke
Tijekom vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu za kočnice potrebno zamijeniti u
navedenom intervalu.

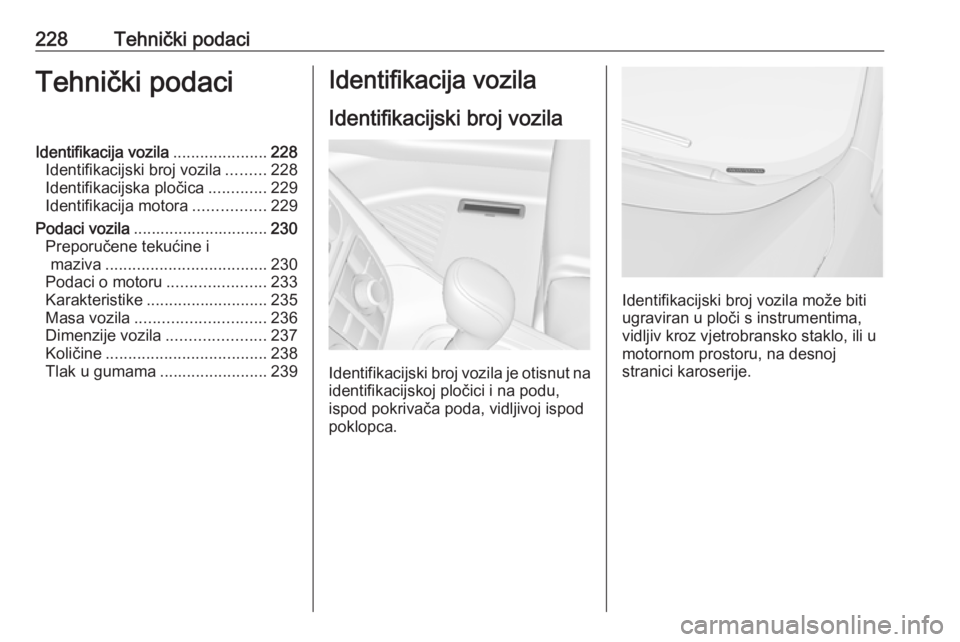

228Tehnički podaciTehnički podaciIdentifikacija vozila.....................228
Identifikacijski broj vozila .........228
Identifikacijska pločica .............229
Identifikacija motora ................229
Podaci vozila .............................. 230
Preporučene tekućine i maziva .................................... 230
Podaci o motoru ......................233
Karakteristike ........................... 235
Masa vozila ............................. 236
Dimenzije vozila ......................237
Količine .................................... 238
Tlak u gumama ........................239Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila je otisnut na
identifikacijskoj pločici i na podu,
ispod pokrivača poda, vidljivoj ispod
poklopca.
Identifikacijski broj vozila može biti
ugraviran u ploči s instrumentima,
vidljiv kroz vjetrobransko staklo, ili u
motornom prostoru, na desnoj
stranici karoserije.
