Přístroje a ovládací prvky99Ultrazvukový parkovací
asistent
r svítí žlutě.
Porucha v systému
nebo
Závada z důvodu znečištěných
snímačů nebo ledem či sněhem
zakrytých snímačů
nebo
Rušení z důvodu vnějších zdrojů
ultrazvuku. Jakmile je zdroj rušení
odstraněn, bude systém pracovat
normálně.
Nechte příčinu poruchy v systému
odstranit v servisu.
Ultrazvukový parkovací asistent
3 160.
Elektronické řízení stability vypnuto
n svítí žlutě.
Systém je vypnutý.Elektronické řízení stability a systém kontroly prokluzu
b svítí nebo bliká žlutě.
Svítí V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Bliká
Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Elektronické řízení stability 3 157,
systém kontroly prokluzu 3 157.
Vypnutý systém kontroly prokluzu
k svítí žlutě.
Systém je vypnutý.Žhavení
! svítí žlutě.
Žhavení vznětového motoru je
aktivní. Zapne se pouze při nízké
venkovní teplotě.
Filtr pevných částic
% svítí nebo bliká žlutě.
Svítí, když je nutné vyčistit filtr
pevných částic.
Pokračujte v jízdě, dokud %
nezhasne. Pokud je to možné,
nedovolte, aby otáčky motoru klesly
pod 2 000 ot./min.
Svítí Filtr pevných částic je zaplněn. Co
možná nejdříve zahajte postup
čištění.
Bliká
Je dosažena maximální úroveň
zaplnění filtru. Ihned zahajte postup
čištění, aby jste se vyhnuli poškození
motoru.
Filtr pevných částic 3 149.

100Přístroje a ovládací prvkySystém Stop-start 3 145.
Systém sledování tlaku vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatikách.
Bliká
Porucha v systému nebo je namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60-90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.
Systém sledování tlaku vzduchu
v pneumatikách 3 205.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 179.
Nízká hladina paliva i svítí nebo bliká žlutě.
Svítí Hladina v palivové nádrži je příliš
nízko.
Dále se ve vozech s vyšší úrovní
displeje zobrazí varovná zpráva.
Bliká
Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Dále se ve vozech s prostřední
a vyšší úrovní displeje zobrazí
varovná zpráva.
Doplňování paliva 3 167.
Katalyzátor 3 150.
Odvzdušnění palivové soustavy
vznětového motoru 3 184.

Přístroje a ovládací prvky101Imobilizér
d bliká žlutě.
Porucha v systému imobilizéru. Motor
nemůžete nastartovat.
Snížený výkon motoru
# svítí žlutě.
Výkon motoru je omezen. Obraťte se na servis.
Vnější osvětlení 8 svítí zeleně.
Je rozsvícené vnější osvětlení vozidla
3 123.
Dálková světla C svítí modře.
Svítí při zapnutých dálkových světlech nebo během použití světelné houkačky 3 125.
Přizpůsobivé přední světlomety
f svítí nebo bliká žlutě.Svítí
Porucha v systému.
Vyhledejte pomoc v servisu.
Bliká Systém se přepnul na souměrná
potkávací světla.
Kontrolka f bliká přibližně 4 sekundy
po zapnutí zapalování, čímž
upozorňuje, že došlo k přepnutí
systému 3 125.
Automatické ovládání světel 3 124.
Světlo do mlhy
> svítí zeleně.
Jsou rozsvícená přední mlhová světla 3 127.
Zadní světlo do mlhy r svítí žlutě.
Je zapnuto zadní světlo do mlhy
3 128.
Tempomat
m svítí bíle nebo zeleně.Svítí bíle
Systém je zapnutý.
Svítí zeleně
Je uložena určitá rychlost.
Tempomat 3 158.
Otevřené dveře h svítí červeně.
Jsou otevřené dveře nebo dveře
zavazadlového prostoru.
Automatické zamknutí
^ svítí jantarově.
Porucha v systému automatického
zamykání.
Je možné, že zadní dveře nejsou
zajištěné proti otevření.

102Přístroje a ovládací prvky9Varování
Okamžitě jízdu přerušte! Před
pokračováním v cestě následujte
instrukce popsané v odstavci
„porucha v systému
automatického zamykání“ 3 24.
Obraťte se na servis.
Informační displeje
Informační centrum řidiče Informační centrum řidiče je umístěno
v bloku přístrojů mezi rychloměrem
a otáčkoměrem. Informační centrum
řidiče je k dispozici ve formě střední úrovně displeje, vyšší úrovně displeje nebo vyšší úrovně kombinovaného
displeje.
Střední úroveň displeje ukazuje:
● celkový stav počítadla kilometrů● denní počítadlo kilometrů
● některé kontrolky
● informace o vozidle
● informace o jízdě/palivu

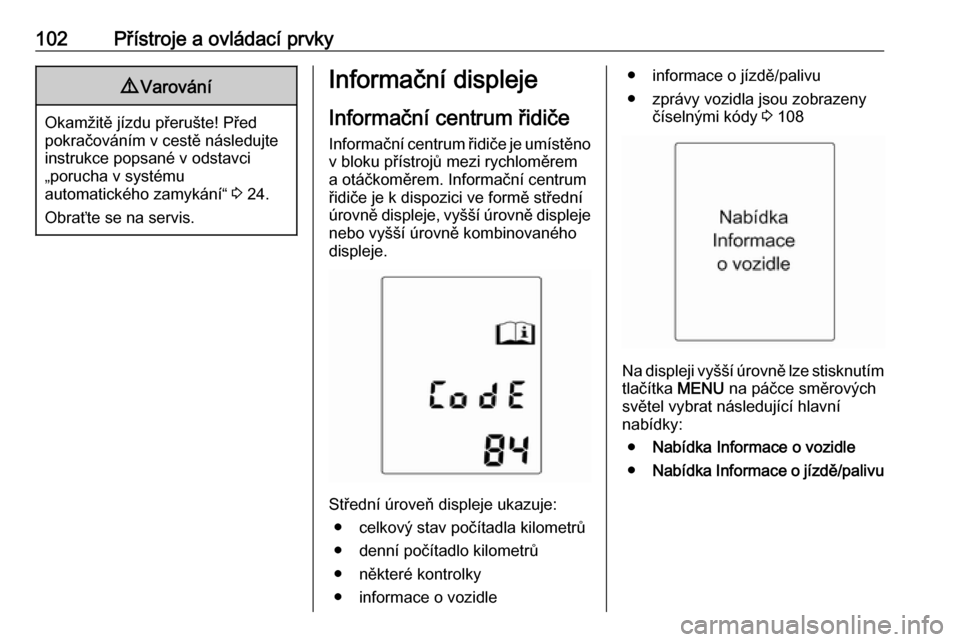

● zprávy vozidla jsou zobrazeny číselnými kódy 3 108
Na displeji vyšší úrovně lze stisknutím
tlačítka MENU na páčce směrových
světel vybrat následující hlavní
nabídky:
● Nabídka Informace o vozidle
● Nabídka Informace o jízdě/palivu

Přístroje a ovládací prvky103
Na kombinovaném displeji vyšší
úrovně lze stránky nabídek vybrat
stisknutím tlačítka MENU na páčce
směrových světel; symboly nabídek
jsou uvedeny na horním řádku
displeje:
● X Nabídka Informace
o vozidle
● W Nabídka Informace o jízdě/
palivu
Některé ze zobrazovaných funkcí se
mohou lišit v závislosti na tom, zda se
s vozidlem jede nebo zda stojí.
Některé funkce jsou k dispozici
pouze, když vozidlo stojí.
Přizpůsobení vozidla 3 115,
nastavení uložená v paměti 3 21.

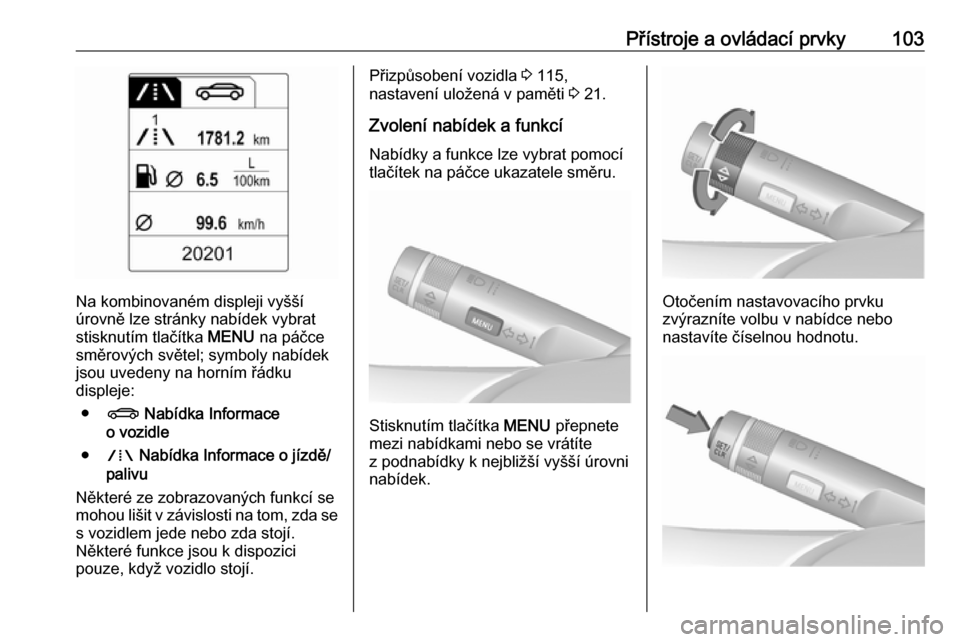

Zvolení nabídek a funkcí
Nabídky a funkce lze vybrat pomocí
tlačítek na páčce ukazatele směru.
Stisknutím tlačítka MENU přepnete
mezi nabídkami nebo se vrátíte
z podnabídky k nejbližší vyšší úrovni
nabídek.
Otočením nastavovacího prvku
zvýrazníte volbu v nabídce nebo
nastavíte číselnou hodnotu.

104Přístroje a ovládací prvkyStisknutím SET/CLR vyberete funkci
nebo potvrďte zprávu.
Nabídka Informace o vozidle
Stisknutím tlačítka MENU vyberete
položku Nabídka Informace
o vozidle nebo, na kombinovaném
displeji vyšší úrovně, vyberte položku
X .
Otočením nastavovacího prvku
vyberete podnabídku. Pro potvrzení
stiskněte SET/CLR.
Řiďte se instrukcemi obsaženými
v podnabídkách.
V závislosti na verzi mohou být
k dispozici následující vnořené
nabídky:
● Jednotky : Jednotky displeje lze
změnit.
Ve vozech s displejem prostřední úrovně lze vybrat následující
nastavení:
● Jednotky1 : Velká Británie
● Jednotky2 : Spojené státy
● Jednotky3 : Evropa●Systém tlaku v pneu : Kontroluje
tlak v pneumatikách všech kol za
jízdy 3 205.
● Zatížení pneu : Vyberte kategorii
tlaku v pneumatikách podle
skutečného tlaku, na který jsou pneumatiky nahuštěny 3 205.

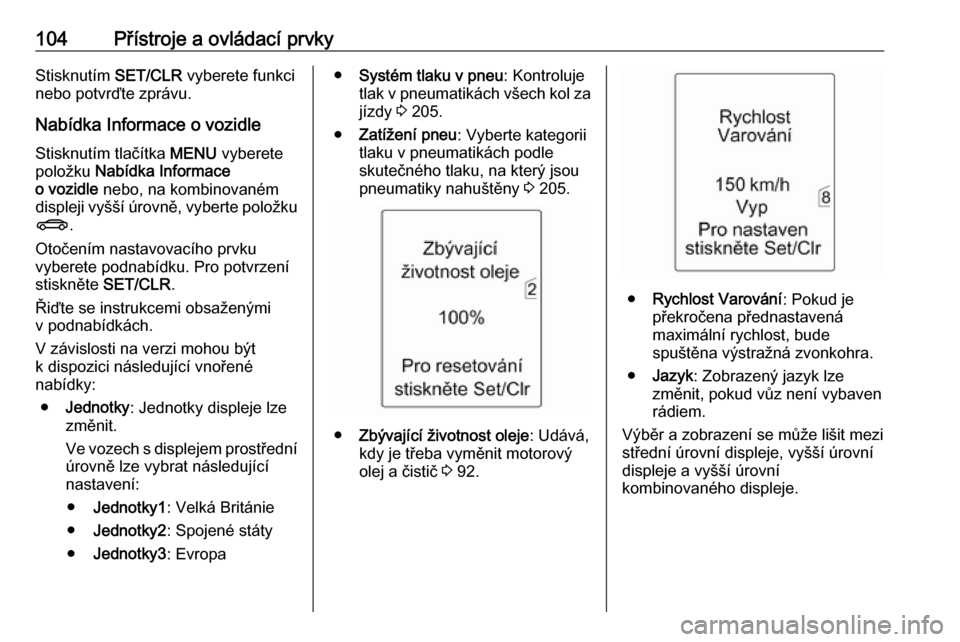

● Zbývající životnost oleje : Udává,
kdy je třeba vyměnit motorový
olej a čistič 3 92.
● Rychlost Varování : Pokud je
překročena přednastavená
maximální rychlost, bude
spuštěna výstražná zvonkohra.
● Jazyk : Zobrazený jazyk lze
změnit, pokud vůz není vybaven
rádiem.
Výběr a zobrazení se může lišit mezi
střední úrovní displeje, vyšší úrovní
displeje a vyšší úrovní
kombinovaného displeje.

Přístroje a ovládací prvky105Nabídka Informace o jízdě/palivu
Stisknutím tlačítka MENU vyberete
položku Nabídka Informace o jízdě/
palivu nebo, na kombinovaném
displeji vyšší úrovně, vyberte položku W .
Otočením nastavovacího prvku
vyberete podnabídku. Pro potvrzení
stiskněte SET/CLR.

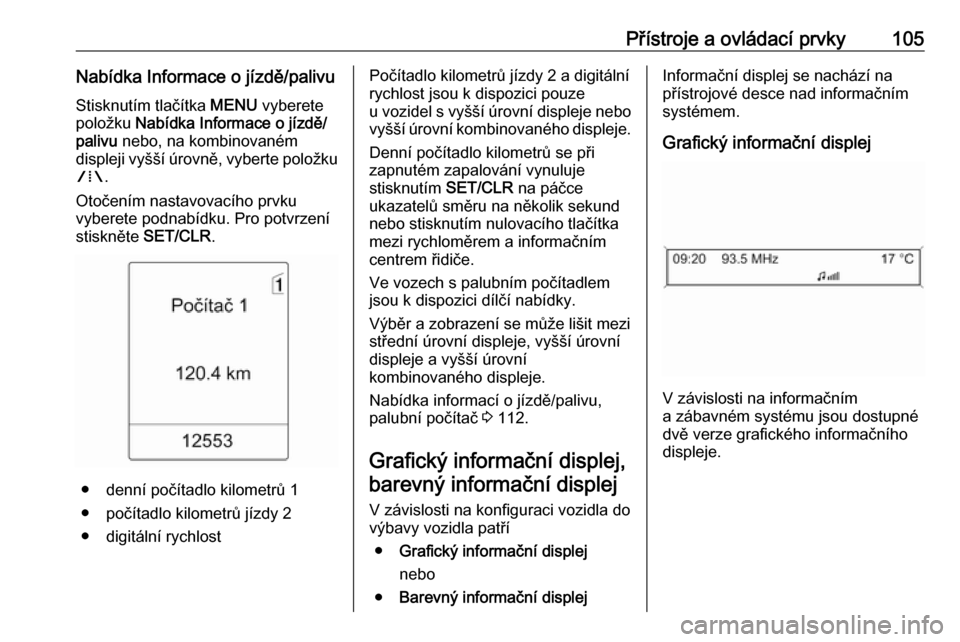

● denní počítadlo kilometrů 1
● počítadlo kilometrů jízdy 2
● digitální rychlost
Počítadlo kilometrů jízdy 2 a digitální rychlost jsou k dispozici pouze
u vozidel s vyšší úrovní displeje nebo vyšší úrovní kombinovaného displeje.
Denní počítadlo kilometrů se při
zapnutém zapalování vynuluje
stisknutím SET/CLR na páčce
ukazatelů směru na několik sekund
nebo stisknutím nulovacího tlačítka
mezi rychloměrem a informačním centrem řidiče.
Ve vozech s palubním počítadlem
jsou k dispozici dílčí nabídky.
Výběr a zobrazení se může lišit mezi
střední úrovní displeje, vyšší úrovní displeje a vyšší úrovní
kombinovaného displeje.
Nabídka informací o jízdě/palivu,
palubní počítač 3 112.

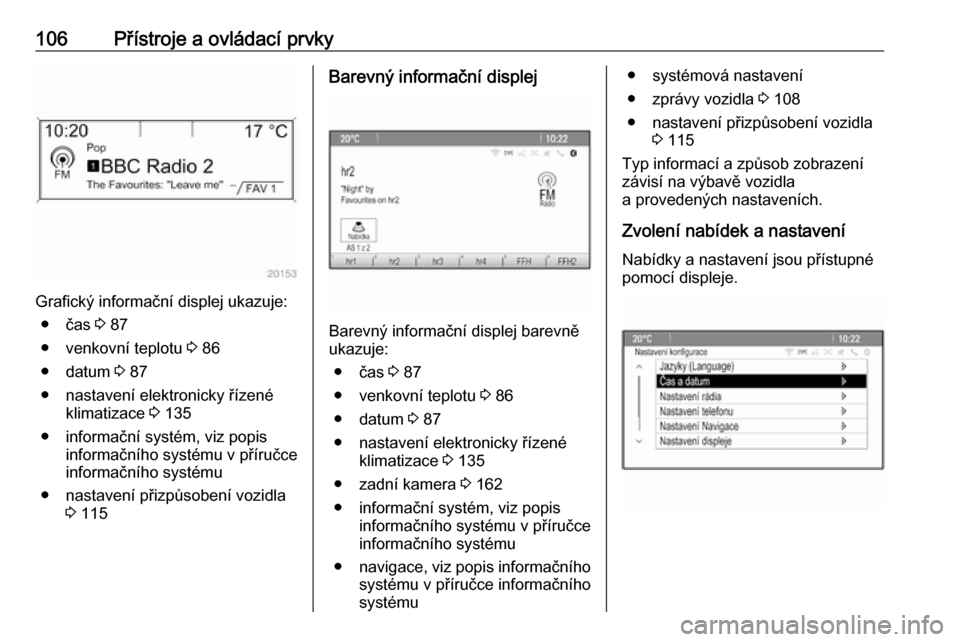

Grafický informační displej, barevný informační displej
V závislosti na konfiguraci vozidla do
výbavy vozidla patří
● Grafický informační displej
nebo
● Barevný informační displejInformační displej se nachází na
přístrojové desce nad informačním
systémem.
Grafický informační displej
V závislosti na informačním
a zábavném systému jsou dostupné
dvě verze grafického informačního
displeje.

106Přístroje a ovládací prvky
Grafický informační displej ukazuje:● čas 3 87
● venkovní teplotu 3 86
● datum 3 87
● nastavení elektronicky řízené klimatizace 3 135
● informační systém, viz popis informačního systému v příručce
informačního systému
● nastavení přizpůsobení vozidla 3 115
Barevný informační displej
Barevný informační displej barevně
ukazuje:
● čas 3 87
● venkovní teplotu 3 86
● datum 3 87
● nastavení elektronicky řízené klimatizace 3 135
● zadní kamera 3 162
● informační systém, viz popis informačního systému v příručce
informačního systému
● navigace, viz popis informačního
systému v příručce informačního
systému
● systémová nastavení
● zprávy vozidla 3 108
● nastavení přizpůsobení vozidla 3 115
Typ informací a způsob zobrazení
závisí na výbavě vozidla
a provedených nastaveních.
Zvolení nabídek a nastavení Nabídky a nastavení jsou přístupné
pomocí displeje.

Přístroje a ovládací prvky107Výběr se provádí pomocí:● nabídek
● funkčních tlačítek a víceúčelového ovladače
informačního a zábavného
systému
Volba pomocí informačního
a zábavného systému
Vyberete funkci pomocí tlačítek na
informačním a zábavném systému.
Zobrazí se nabídka zvolené funkce.
Víceúčelový ovladač se používá pro
výběr a potvrzení položky.
Multifunkční ovladač
Multifunkční ovladač je centrální
ovládací prvek pro nabídky:
Otočením ● označíte volitelnou možnost v nabídce
● nastavíte číselnou hodnotu nebo zobrazíte volitelnou možnost
nabídky
Stisknutí (vnější prstenec) ● zvolení nebo aktivování označené volby
● potvrzení nastavené hodnoty
● zapnutí/vypnutí funkce systému
BACK
Stisknutím tlačítka BACK provedete
následující:
● opustíte nabídku bez změny nastavení
● návrat z podnabídky do vyšší úrovně nabídky
● vymazání posledního znaku ve sledu znaků
Stisknutím tlačítka BACK a jeho
přidržením na několik sekund
odstraníte celý záznam.Přizpůsobení vozidla 3 115,
nastavení uložená v paměti 3 21.

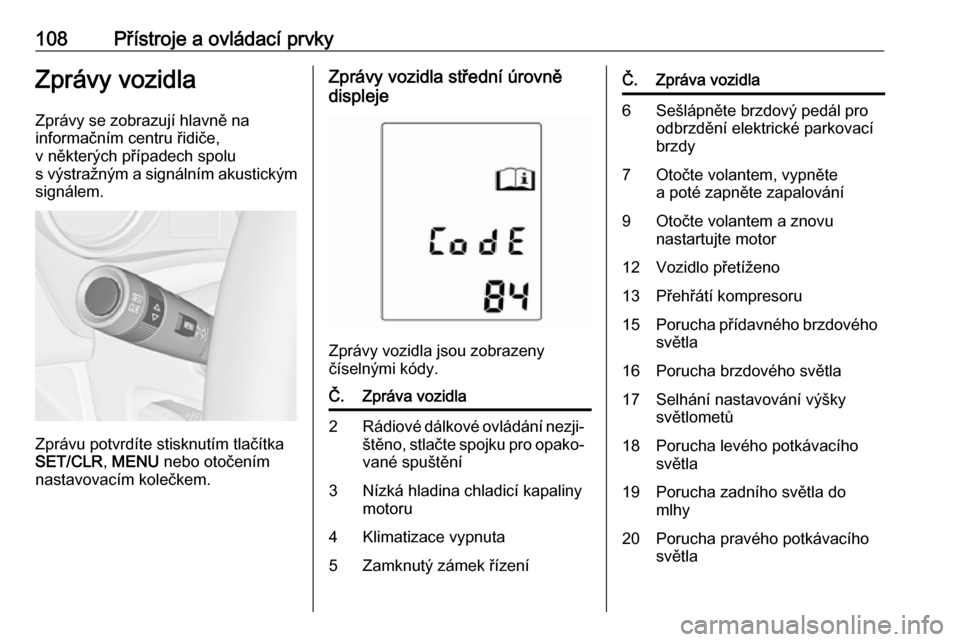

108Přístroje a ovládací prvkyZprávy vozidla
Zprávy se zobrazují hlavně na
informačním centru řidiče,
v některých případech spolu
s výstražným a signálním akustickým signálem.
Zprávu potvrdíte stisknutím tlačítka
SET/CLR , MENU nebo otočením
nastavovacím kolečkem.
Zprávy vozidla střední úrovně
displeje
Zprávy vozidla jsou zobrazeny
číselnými kódy.
Č.Zpráva vozidla2Rádiové dálkové ovládání nezji‐
štěno, stlačte spojku pro opako‐ vané spuštění3Nízká hladina chladicí kapaliny
motoru4Klimatizace vypnuta5Zamknutý zámek řízeníČ.Zpráva vozidla6Sešlápněte brzdový pedál pro
odbrzdění elektrické parkovací
brzdy7Otočte volantem, vypněte
a poté zapněte zapalování9Otočte volantem a znovu
nastartujte motor12Vozidlo přetíženo13Přehřátí kompresoru15Porucha přídavného brzdového
světla16Porucha brzdového světla17Selhání nastavování výšky
světlometů18Porucha levého potkávacího
světla19Porucha zadního světla do
mlhy20Porucha pravého potkávacího
světla
